Comprensión de las luces indicadoras - IQ Brain (1ª generación)

El color del LED del cerebro indica el estado del cerebro, la batería del robot VEX IQ y el enlace de radio VEX IQ.

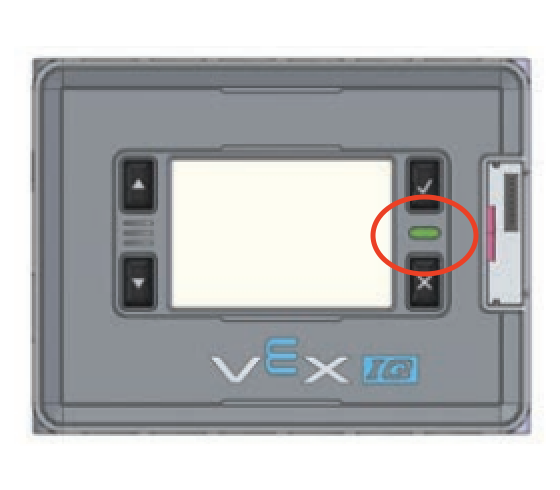

Cerebro con su luz indicadora LED resaltada. La luz se encuentra entre los botones Check y X.

Color LED   Estado

Icono de una luz indicadora verde sólida.

 Verde sólido Cerebro encendido: nivel de batería del robot suficiente, sin enlace de radio (búsqueda).

Icono de una luz indicadora verde parpadeante.

 Verde parpadeante Cerebro encendido: nivel de batería del robot suficiente, con un buen enlace de radio.

Icono de una luz indicadora roja fija.

 Rojo sólido Nivel de batería del robot bajo - sin enlace de radio

Icono de una luz indicadora roja parpadeante.

 Rojo parpadeante Nivel de batería del robot bajo - con buen enlace de radio

Nota: Dependiendo de la carga de la batería, si la batería cae en la zona roja, el LED permanecerá de ese color hasta que se apague, pero la pantalla LCD del cerebro del robot siempre mostrará el nivel de voltaje actual.
