Solución de problemas de la batería VEX IQ (1ª generación) mediante carga manual – Biblioteca VEX

La carga manual de la batería del robot VEX IQ es una técnica de solución de problemas que solo debe probarse si la batería no funciona y la carga de la batería ha fallado. En esta situación, verá que la luz indicadora del cargador de batería IQ parpadea en rojo cuando se inserta la batería. La carga manual en otros momentos podría dañar la batería del robot.

Paso 1: Reúna los componentes necesarios.

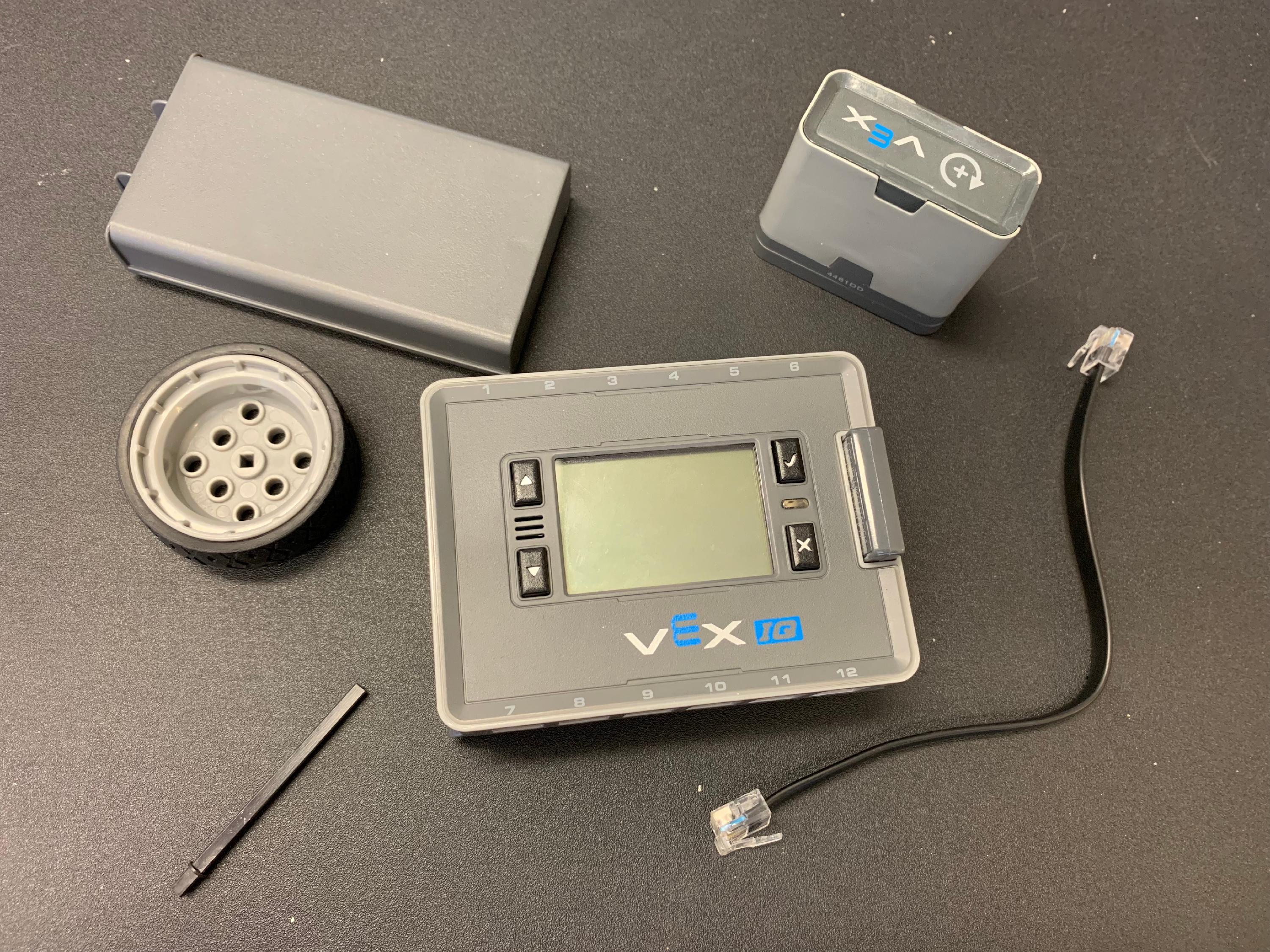

Un motor inteligente, un eje del motor, un cerebro IQ, una batería IQ, un cable inteligente y una rueda colocados juntos sobre una mesa.

Reúna los siguientes elementos:

1 motor inteligente VEX IQ
Cualquier eje de motor metálico
Cerebro robot VEX IQ
Batería de robot VEX IQ con fallo de batería de robot (LED rojo parpadeante del cargador)
1 cable inteligente
1 Rueda o engranaje

Paso 2: Inserte la batería del robot en el cerebro.

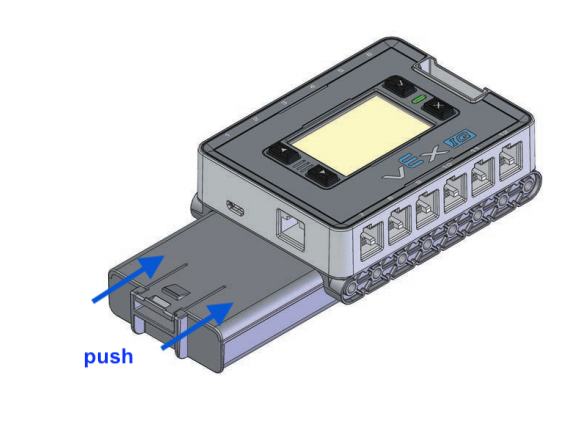

El diagrama muestra una batería conectada a un cerebro IQ. Una flecha indica que la batería debe empujarse hacia el puerto de carga en la parte inferior del cerebro. La batería está orientada con su pestillo hacia afuera del cerebro.

NOTA: Deslice la batería del robot en el cerebro hasta que escuche el clic del pestillo.

Paso 3: Conecte el motor inteligente.

Diagrama de un Cerebro IQ con un Motor Inteligente conectado a uno de sus Puertos Inteligentes.

Conecte el motor inteligente a cualquier puerto inteligente mediante un cable inteligente.

Tire suavemente de ambos extremos del cable inteligente para asegurarse de que esté bien sujeto.

NOTA: Asegúrese de que ambos extremos del cable inteligente estén completamente insertados. Se debe hacer un sonido de clic cuando están conectados.

NOTA: Asegúrese de que el motor inteligente sea el único dispositivo conectado al cerebro.

Paso 4: Fije la rueda.

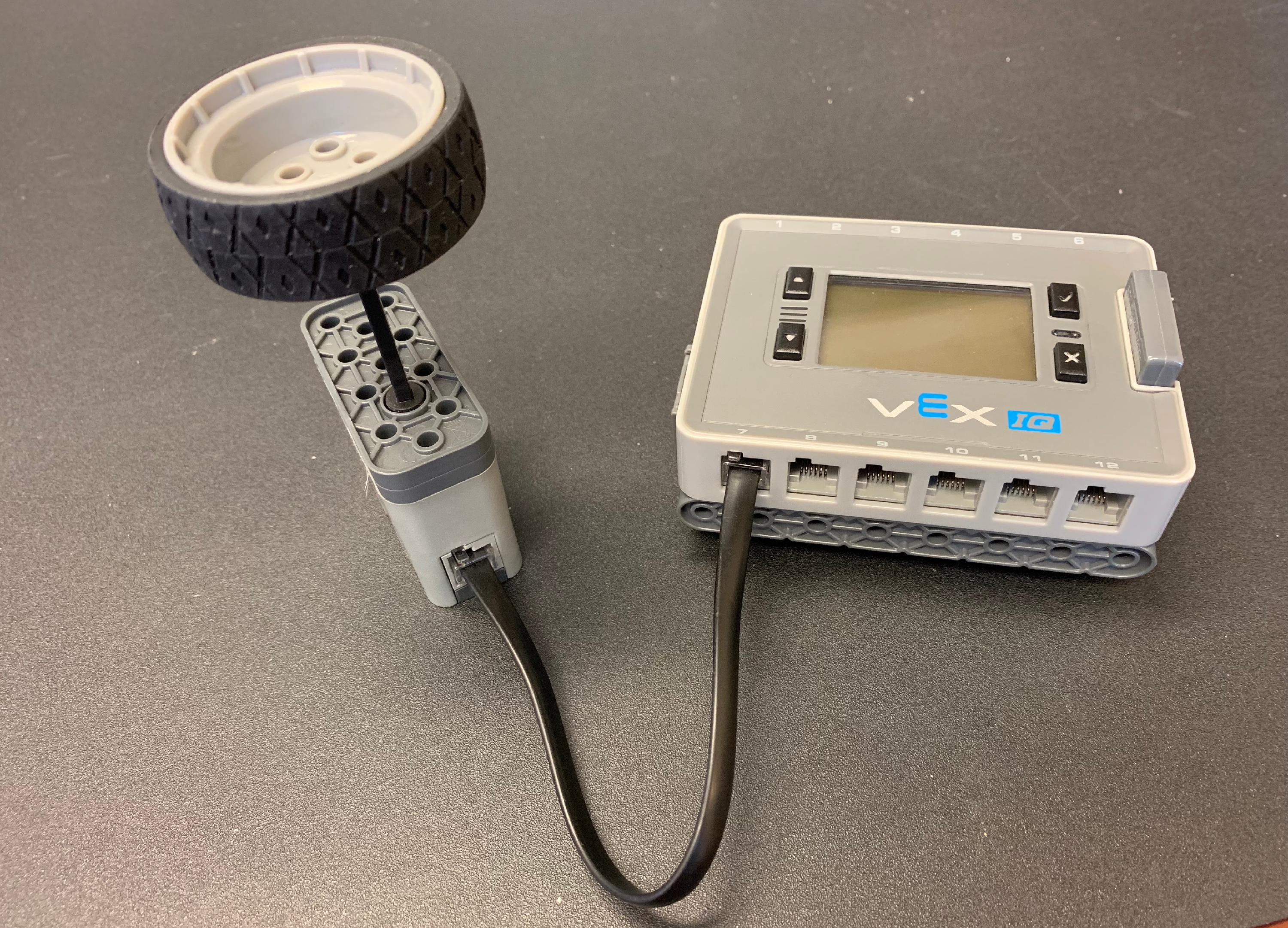

Un Cerebro IQ con una Batería se coloca sobre una mesa. Un motor inteligente está conectado a uno de sus puertos inteligentes. Un eje del motor unido a una pieza de la rueda está conectado al motor inteligente, de modo que cuando la rueda gire, el motor inteligente también girará.

Inserte el eje del motor en el motor inteligente.

Fije la rueda al eje del motor.

NOTA: Asegúrese de que el eje del motor esté insertado correctamente para que la rueda no se deslice por el eje.

Paso 5: Gire la rueda.

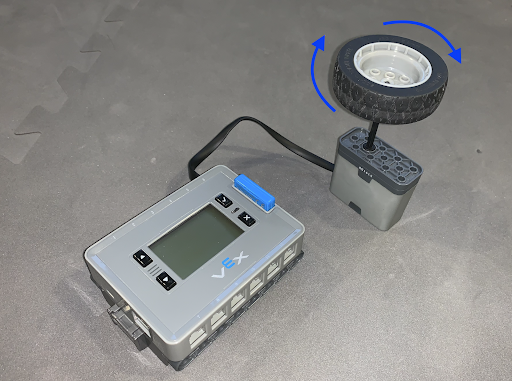

Un Cerebro IQ con una Batería se coloca sobre una mesa. Un motor inteligente está conectado a uno de sus puertos inteligentes. Un eje del motor unido a una pieza de rueda está conectado al motor inteligente. Las flechas indican que la pieza de la rueda debe girarse rápidamente.

Gire el engranaje/rueda hacia adelante y hacia atrás rápidamente durante aproximadamente un minuto.

Retire la batería del robot del cerebro después de aproximadamente un minuto y coloque rápidamente la batería del robot en el cargador de batería.

NOTA: Al girar el engranaje/rueda, la luz LED del cerebro parpadeará y/o la pantalla LCD del cerebro parpadeará. El cerebro puede encenderse.

NOTA: Si la carga manual se realizó correctamente, la luz LED del cargador de batería será de color rojo fijo después de que la batería del robot se deslice en la base.

Si el procedimiento anterior no funciona, comuníquese con el soporte de VEX en support@vex.com.
