Las luces indicadoras LED de la batería V5 pueden proporcionarle información sobre el estado de carga y avisarle si hay un problema con la batería. El indicador se ilumina en verde para mostrar el estado de carga y se ilumina o parpadea en rojo para advertirle que la carga de la batería falló o que la batería no funciona. Este artículo le mostrará cómo interpretar las luces y los errores de la batería V5.

Interprete las luces indicadoras de la batería durante la carga

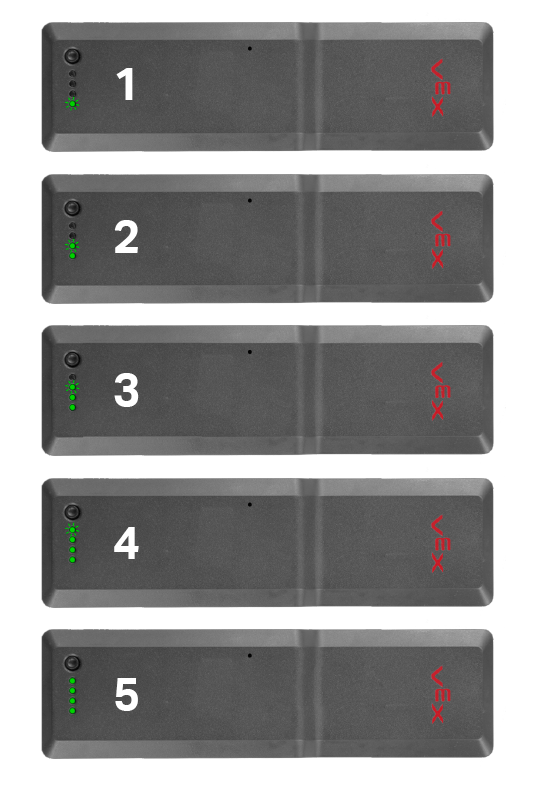

Ilustración que muestra la interpretación de las luces indicadoras de la batería mientras se carga el sistema robótico VEX V5, destacando diferentes patrones de luz y sus significados para solucionar problemas del estado de la batería.

Consulte la imagen de la izquierda. Hay una descripción escrita junto a cada una de las luces verdes intermitentes que explica las etapas de carga de la batería.

NOTA: A medida que avanza la carga, aumentará el número de luces verdes intermitentes. Cuando la batería esté completamente cargada, las cuatro luces se encenderán durante un breve tiempo y luego se apagarán. Las cuatro luces LED verdes parpadearán una vez cada cinco segundos cuando la batería esté cargada mientras aún esté conectada al cargador.

Interprete las luces indicadoras de la batería cuando esté descargada

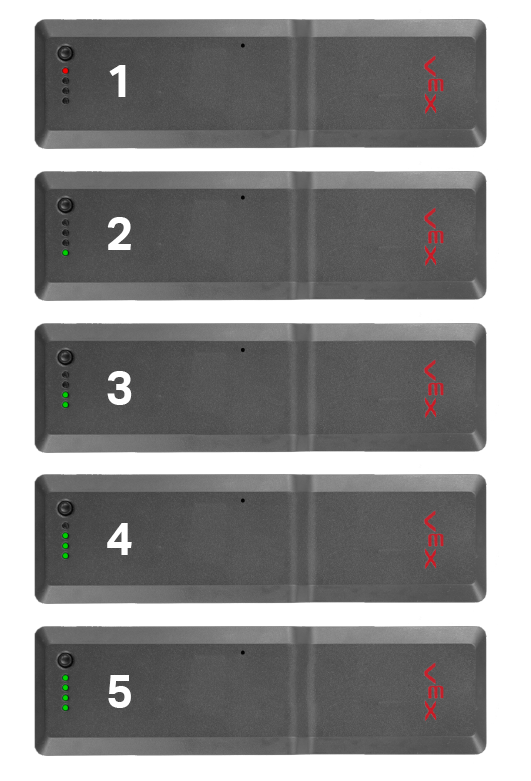

Diagrama que ilustra la interpretación de las luces indicadoras de la batería en un dispositivo V5 cuando se descarga, destacando diferentes patrones de luz y sus significados para la resolución de problemas.

Pulse el botón negro circular del indicador de batería para ver la carga de la batería.

Consulte la imagen de la izquierda. Hay una descripción escrita junto a cada una de las luces verdes intermitentes que explica las etapas de carga de la batería cuando se descarga.

Cómo interpretar los errores de la batería V5

Resuelva el error cuando un LED parpadeante rojo esté en la cuarta posición

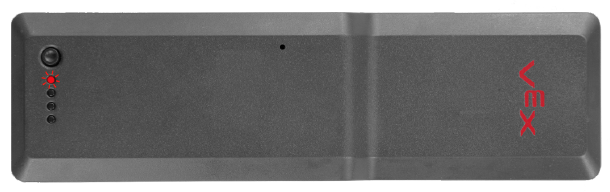

Diagrama de flujo que ilustra los pasos para resolver el error indicado por un LED parpadeante rojo en la cuarta posición en un robot VEX V5, que forma parte de la guía de solución de problemas.

Cargue la batería lo antes posible si la luz LED roja parpadea cinco veces por segundo. Esto indica que la batería está críticamente baja.

NOTA: Si el cargador está conectado mientras el LED parpadea, continuará parpadeando hasta que el voltaje interno haya aumentado por encima del nivel crítico y la batería se considere estable nuevamente.

Corrija el error cuando los LED parpadeantes estén en la tercera y cuarta posición

Diagrama que muestra cómo corregir el error cuando los LED parpadeantes están en la tercera y cuarta posición en un robot V5, utilizado para la resolución de problemas en robótica.

Observe el LED rojo y verde que parpadea rápidamente (para Vexos 1.0.3 o posterior). Esto indica un error de sobretensión.

Permita que la batería caiga por debajo del umbral predeterminado y el error se borrará.

Vuelva a conectar la batería al cargador para verificar que el error se haya borrado.

Reconocer el error cuando los LED parpadeantes son indicativos de una celda defectuosa

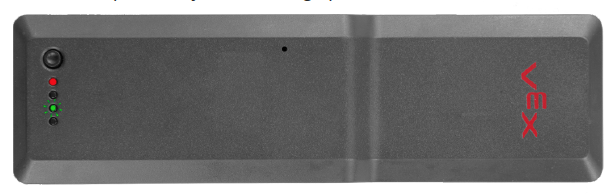

Diagrama que ilustra la indicación de error de los LED parpadeantes en un robot VEX V5, destacando un posible problema con una celda defectuosa en la batería.

Comprenda cuando la batería muestra el LED rojo con cualquiera de los LED verdes parpadeando brevemente (una vez por segundo), se ha detectado una falla interna de la celda y la batería está esencialmente muerta.

NOTA: Este patrón de LED indica que la batería tiene al menos una celda defectuosa. Es aconsejable reemplazar la batería.

Comprender el error cuando un LED rojo parpadeante está en la cuarta posición

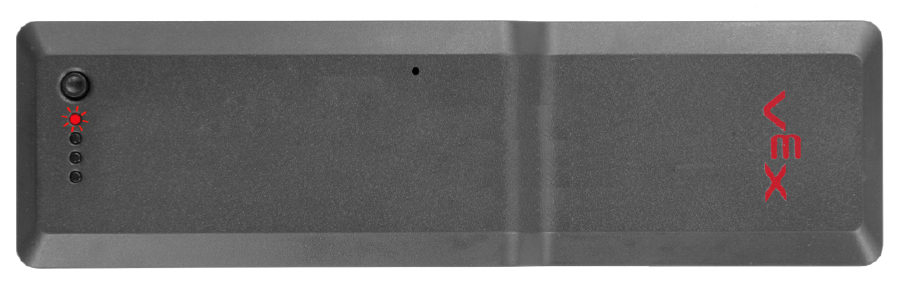

Diagrama que ilustra el error indicado por un LED parpadeante rojo en la cuarta posición en un dispositivo de robótica VEX, utilizado para la resolución de problemas.

Desconecte el cargador para eliminar el error si aparece un LED rojo parpadeante lento una vez por segundo.

Distinguir los flashes rápidos y lentos en la primera y cuarta posición

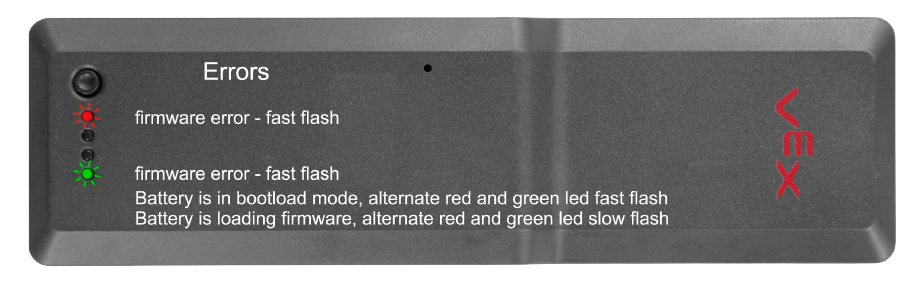

Diagrama que ilustra la distinción entre parpadeos rápidos y lentos en la primera y cuarta posición, relevante para la resolución de problemas de la categoría V5.

Conecte la batería a un V5 Brain con un firmware válido si los LED rojo y verde están en la primera y cuarta posición mientras parpadean alternativamente rápidamente. Esto indica que la batería está en modo de carga de arranque de firmware.

Resuelva el error cuando todos los LED parpadeen

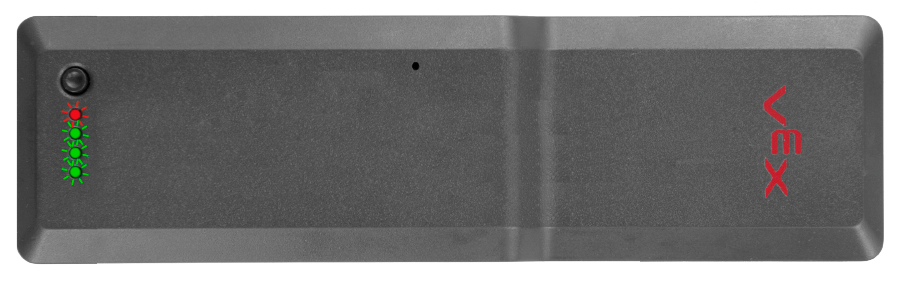

Diagrama que ilustra los pasos de solución de problemas para resolver el problema de que todos los LED parpadeen en un dispositivo V5, destacando los componentes clave y las acciones a tomar.

Identifique si todos los LED rojos y verdes parpadean muy rápido. Si esto ocurre y el cargador está conectado, esto indica que la batería está en modo de carga de arranque de firmware.

Desconecte el cargador para permitir una actualización del firmware para permitir que todos los LED se apaguen y luego conéctelo al cerebro V5.

Resuelva el error cuando no haya LED encendidos

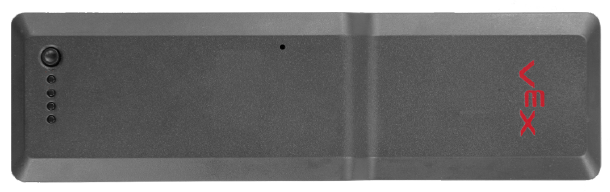

Guía de resolución de problemas para el sistema de robótica V5 que muestra los pasos para resolver el problema de que no se enciendan los LED, con una lista de verificación e indicadores visuales para el diagnóstico.

Conecte la batería al cargador y espere una hora antes de desconectarla.

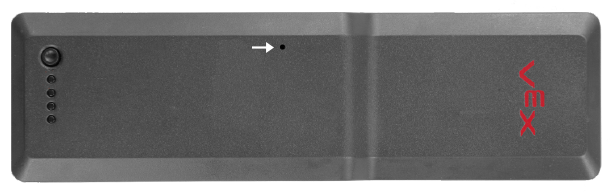

Si las luces no se encienden durante el proceso de carga ni se encienden después de presionar el botón de la batería, use un clip o un objeto de tamaño similar y presione el botón de reinicio de la batería que se muestra a continuación.

Diagrama de flujo que ilustra los pasos de solución de problemas para resolver el problema de los LED que no funcionan en los dispositivos V5, destacando las acciones clave que se deben tomar para una resolución efectiva del problema.

Conecte la batería al cargador una vez más y espere una hora antes de desconectarla.

Si el problema persiste, la batería está defectuosa y debe enviar un correo electrónico al Soporte de VEX a support@vex.com.
