Un código de color es una combinación de 2 a 4 firmas de color previamente configuradas que el sensor de visión AI puede identificar. Para poder crear códigos de color, primero debe tener 2 o más firmas de color configuradas. Lea Configuración de firmas de color en VEXcode para aprender a configurar una firma de color.
Siga los pasos a continuación para aprender a configurar los códigos de color en AI Vision Utility.
Establezca las firmas de color que desee en la ventana de configuración.

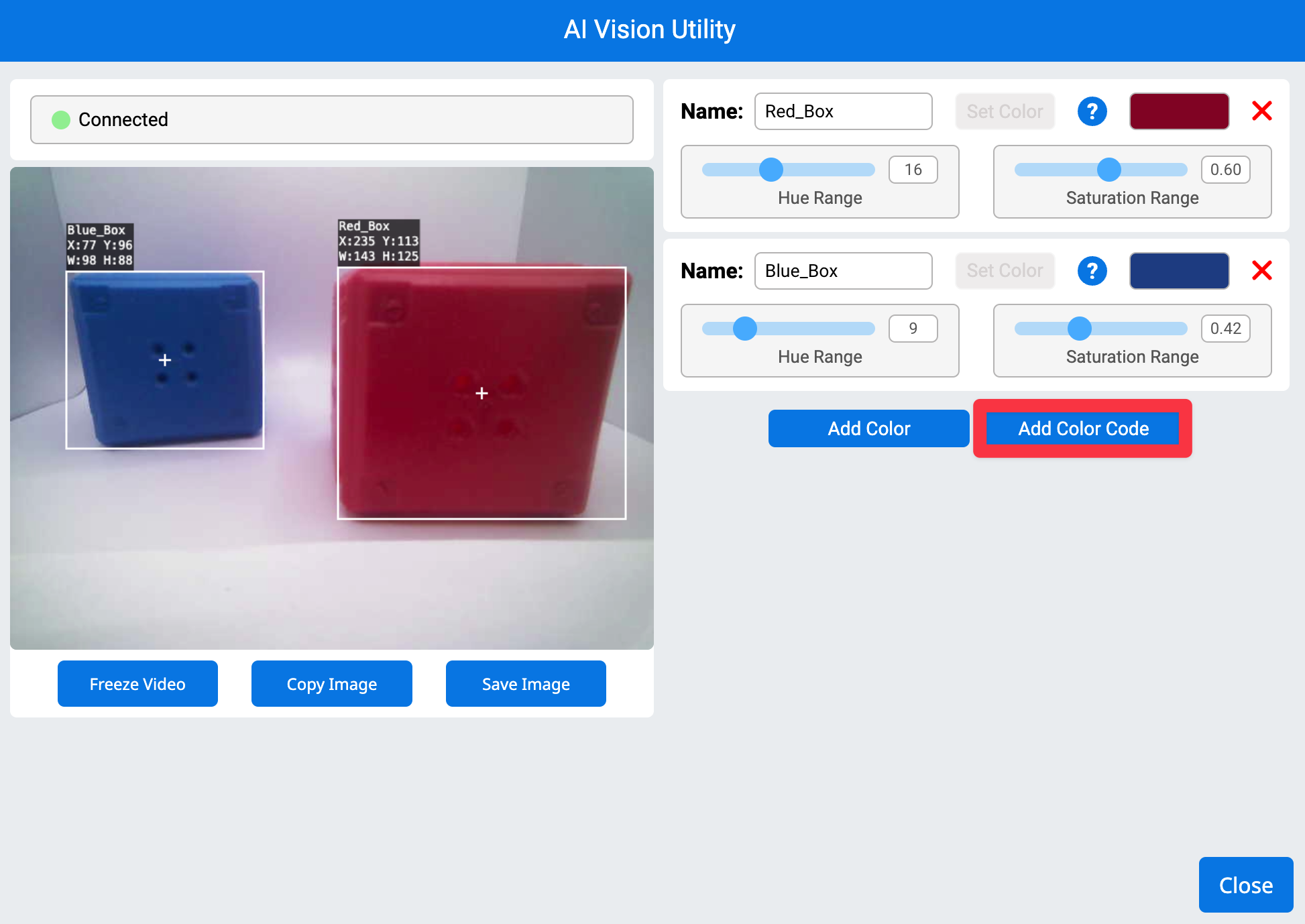

El botón Agregar código de color estará disponible una vez que se hayan configurado 2 o más firmas de color. Seleccione Agregar código de color.

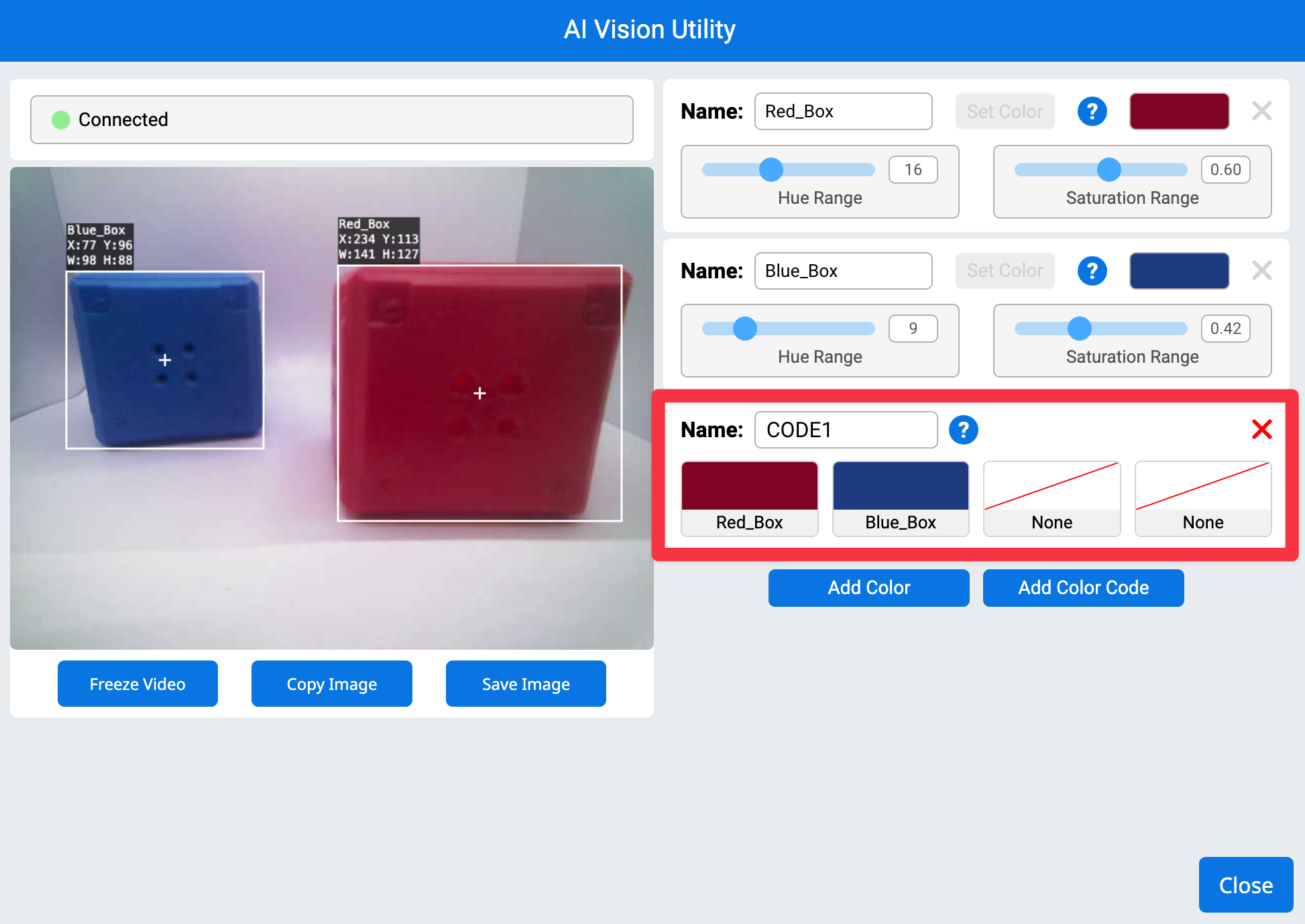

De forma predeterminada, las dos primeras firmas de color configuradas se establecerán en el nuevo código de color.
Para cambiar qué firmas de color se incluyen dentro de un código de color, seleccione las firmas de color dentro del código de color que desea cambiar.

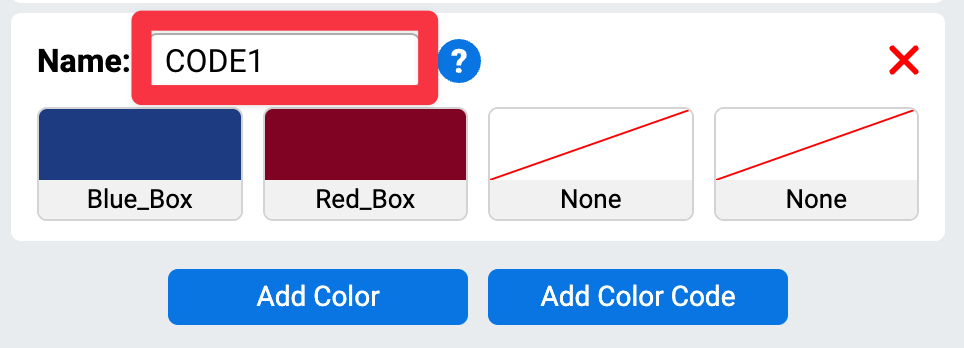

Cambie el nombre del código de color seleccionando en el cuadro de texto Nombre y escribiendo.

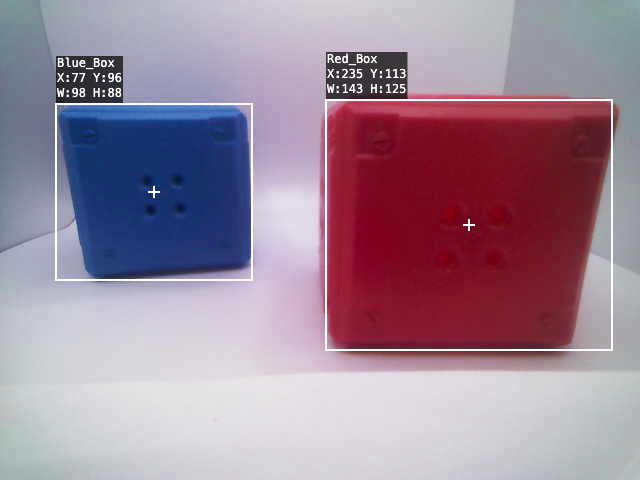

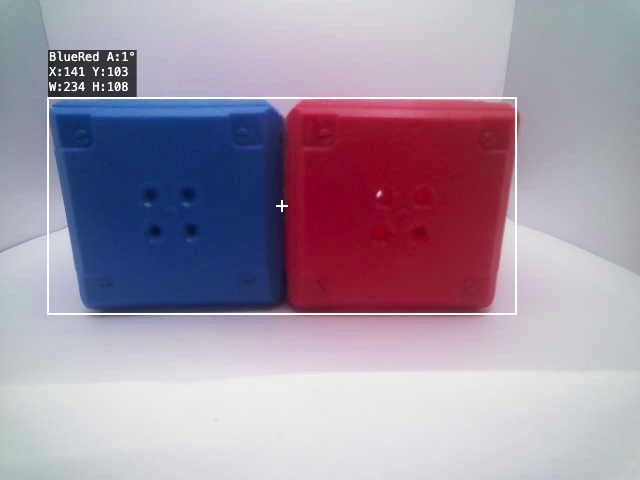

Asegúrese de que los colores estén estrechamente alineados; de lo contrario, no se pueden interpretar como un Código de Color unificado, sino más bien como Firmas de Color distintas.

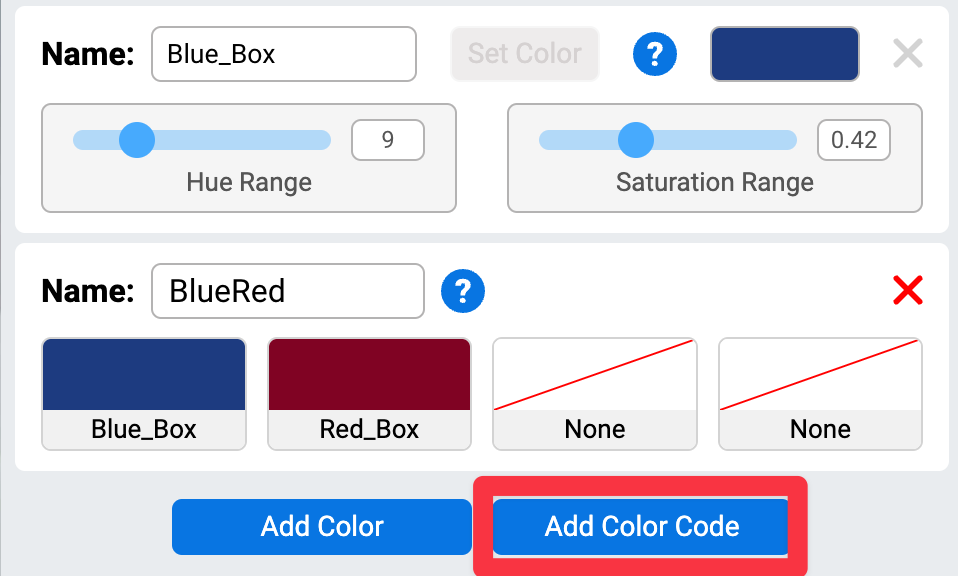

Se pueden agregar códigos de color adicionales seleccionando Agregar código de color.
Nota: Si actualmente se utiliza una firma de color dentro de un código de color, no podrá eliminarla hasta que ya no forme parte de ningún código de color existente.
Una vez que se hayan establecido todos los códigos de color deseados, seleccione Cerrar.
Todos los códigos de color configurados aparecerán ahora en el panel de control de AIM.
