La célula de trabajo VEX CTE está diseñada para emular las aplicaciones reales de las células de trabajo dentro de la industria manufacturera. El transportador de serpentina es uno de los sistemas de transporte más utilizados para ensamblar y transportar materiales. Puedes montar tus propias cadenas serpentinas personalizadas más allá de lo que se muestra en las instrucciones de construcción al completar los desafíos.

Tenga en cuenta que el ejemplo que se proporciona a continuación se basa en el diseño estándar del transportador serpentino. Este mismo proceso se puede aplicar a transportadores de cualquier configuración.

Diagrama que ilustra varios tipos de transportadores utilizados en Educación Profesional y Técnica, destacando sus componentes y funcionalidad, con partes etiquetadas para referencia educativa.

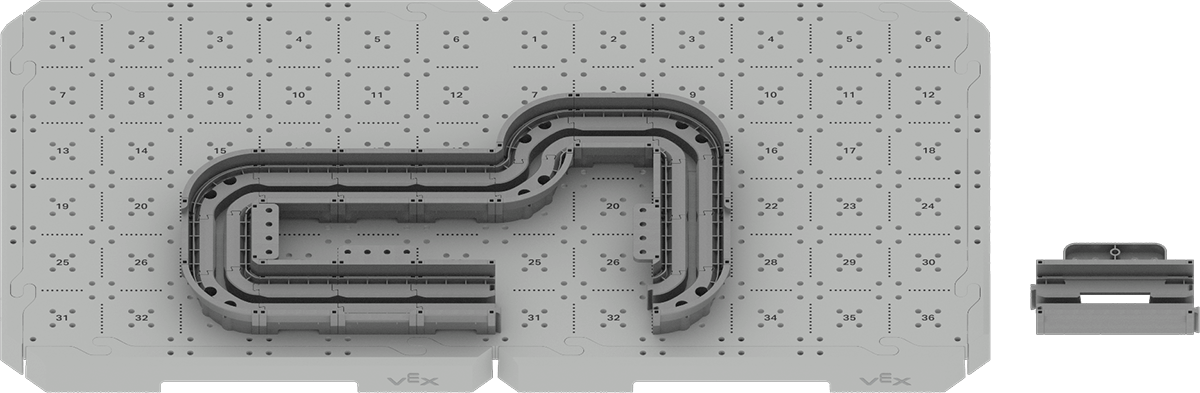

Primero, ensamble las piezas de la pista del transportador serpentino personalizadas para la pista que desea hacer y fíjelas al azulejo CTE. Tenga en cuenta que las piezas de la pista de giro deberán fijarse a las baldosas CTE con tornillos de transmisión en estrella y tuercas de perfil bajo.

Deje un espacio en su carril Serpentine Conveyor personalizado para el Serpentine Conveyor - Drive Track. No conecte el carril de transmisión al resto de su transportador de serpentina.

Diagrama que ilustra los diversos tipos de transportadores utilizados en la Educación Profesional y Técnica, mostrando su diseño y funcionalidad para el manejo de materiales.

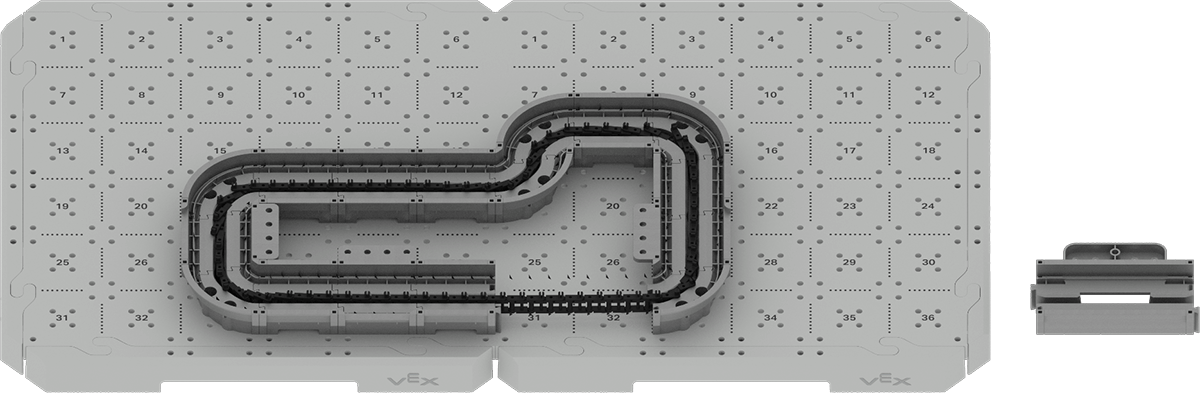

Coloque el transportador de serpentina - Cadena en la pista ensamblada para ver si necesita más o menos cadenas para la distancia deseada. La cadena debe:

Ajuste perfectamente dentro de la base de las piezas de la pista
No tener holgura en la apertura para el Drive Track
No es necesario estirar para encajar en la base de las piezas de la pista

Diagrama que ilustra los diversos tipos de transportadores utilizados en la Educación Profesional y Técnica, mostrando sus componentes y funciones con fines educativos.

Separe o fije las piezas del transportador de serpentina - Cadena hasta que tenga la longitud deseada para su pista de transportador de serpentina personalizada.

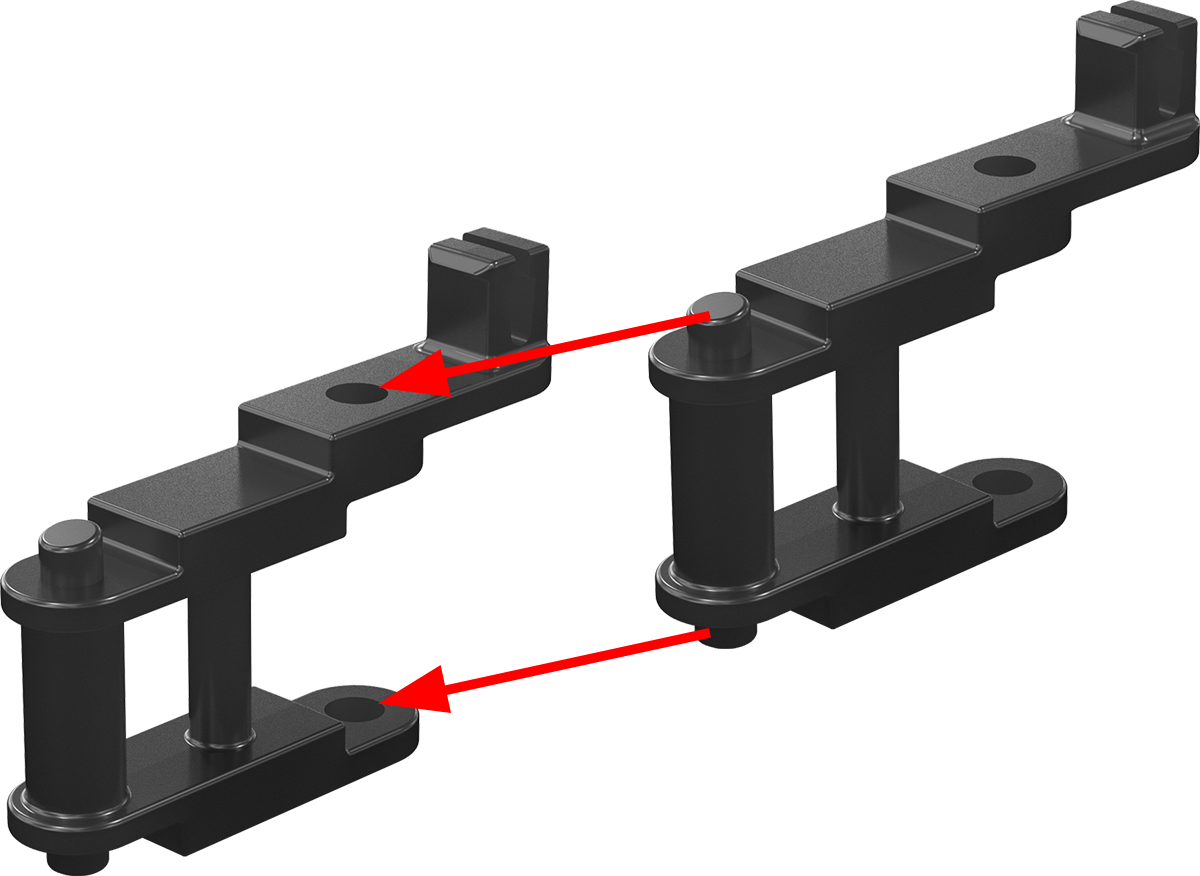

Fije el transportador de serpentina: el comienzo y el final de la cadena para hacer una cadena completa.

Diagrama que ilustra los componentes y el funcionamiento de los transportadores en la Educación Profesional y Técnica, destacando las partes clave y sus funciones con fines educativos.

Para cada transportador de serpentina - Cadena que esté utilizando, necesitará un transportador de serpentina - Plataforma.

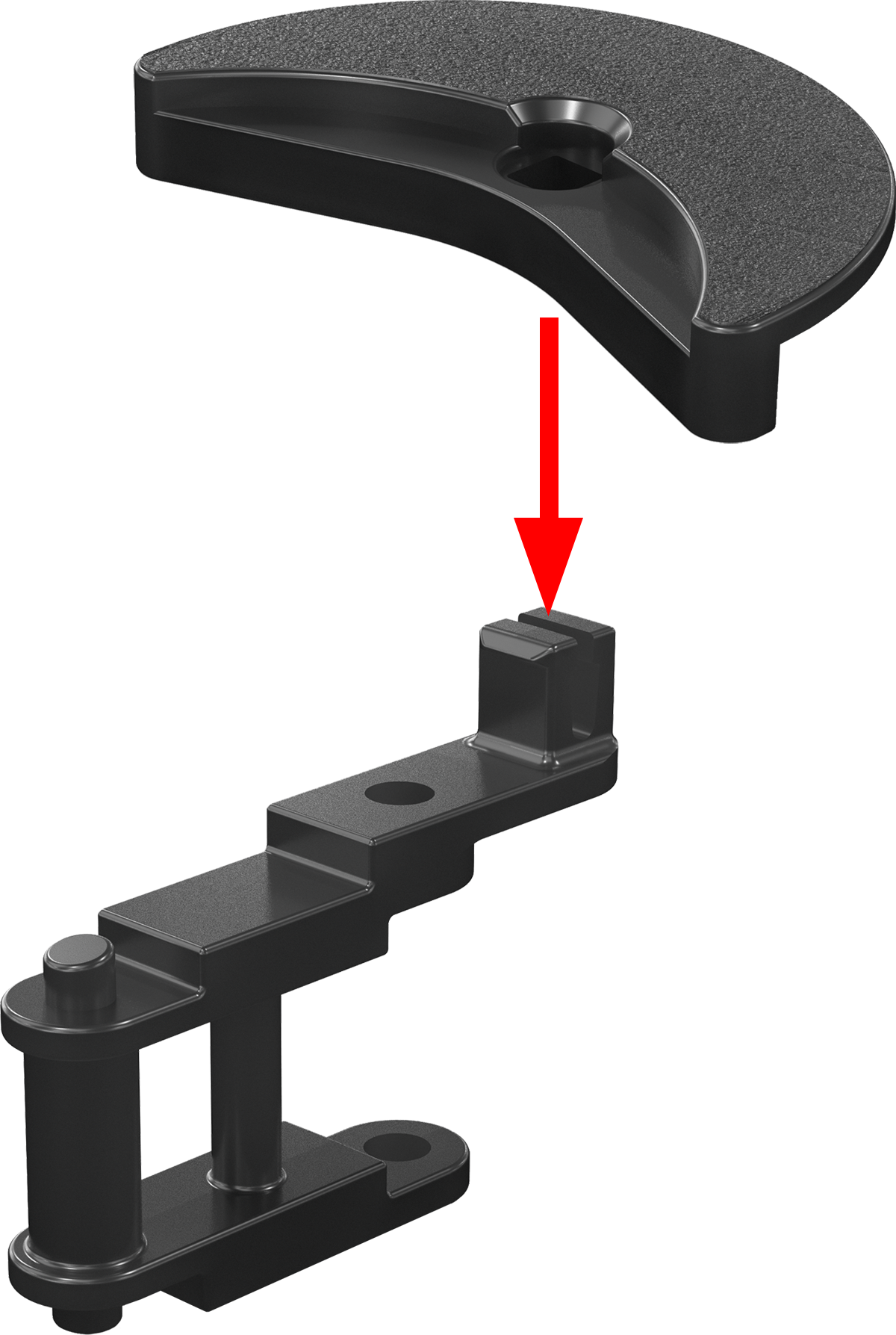

Fije el transportador de serpentina - Plataformas a su transportador de serpentina - Cadena.

Diagrama de un sistema transportador utilizado en Educación Profesional y Técnica, que ilustra varios componentes y sus funciones, incluidas cintas, rodillos y estructuras de soporte.

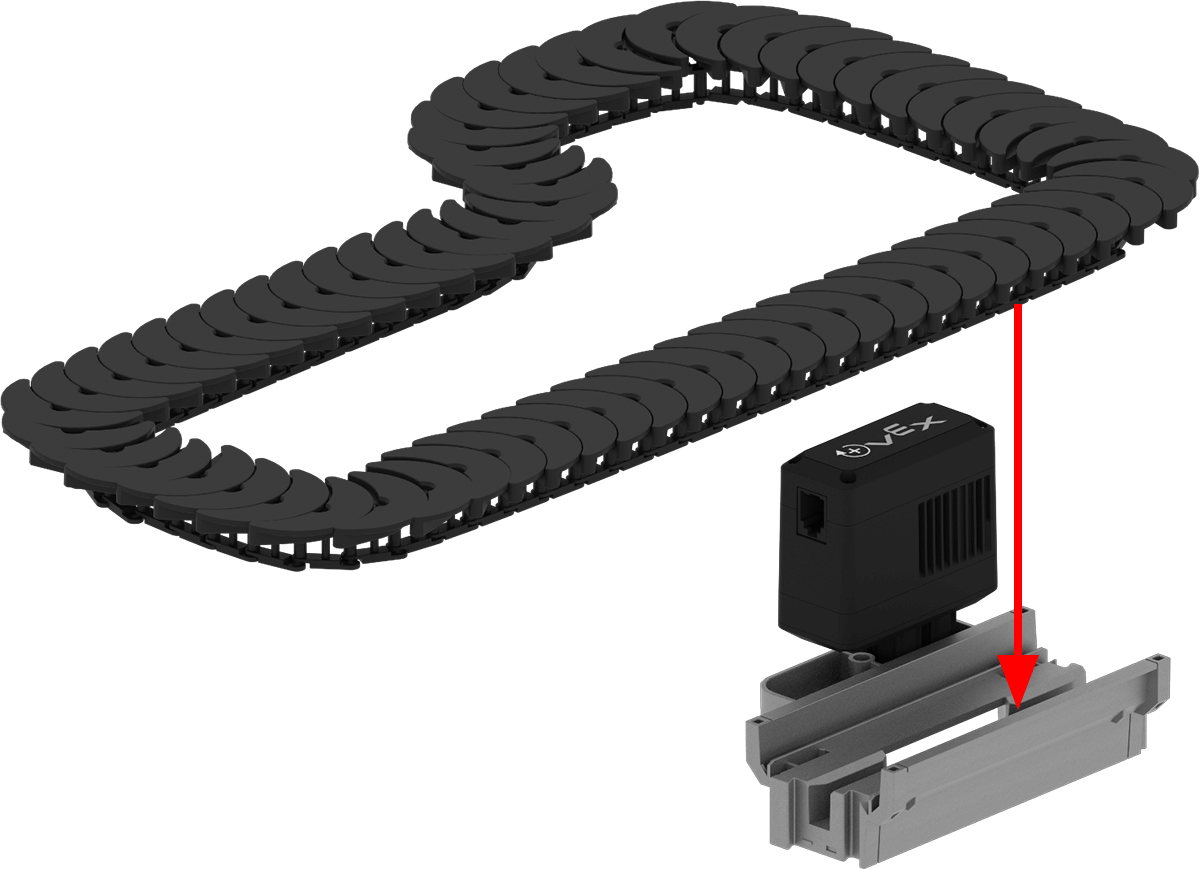

Coloque parte de su transportador serpentino montado - Cadena dentro del transportador serpentino - Carril de transmisión, conectado al motor inteligente.

Diagrama de un sistema transportador que ilustra varios componentes y sus funciones, relevantes para la Educación Profesional y Técnica.

Coloque un collar del eje de goma debajo del motor inteligente.

Coloque la rueda dentada de 32 dientes en la abertura del transportador serpentino - carril de transmisión.

Coloque el eje con tapa 3x a través del piñón, rematado por el otro collar del eje de goma para asegurar las piezas en su lugar.

Diagrama de los componentes del sistema de transporte utilizados en la educación profesional y técnica, que ilustra varias partes y sus funciones dentro de la configuración del transportador.

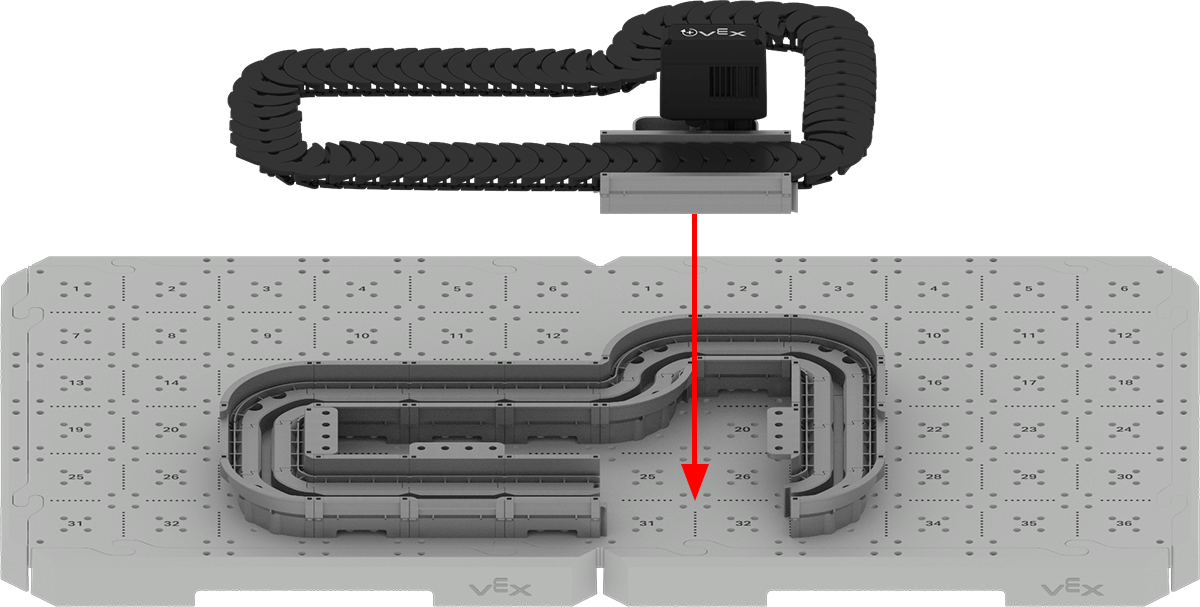

Fije su transportador de serpentina ensamblado - Cadena y plataformas con el transportador de serpentina - Pista de accionamiento en el resto de su pista de transportador de serpentina ensamblada.

Diagrama de un sistema de transporte utilizado en Educación Profesional y Técnica, que ilustra varios componentes y sus funciones, destacando la mecánica y el diseño esenciales para comprender las operaciones del transportador.

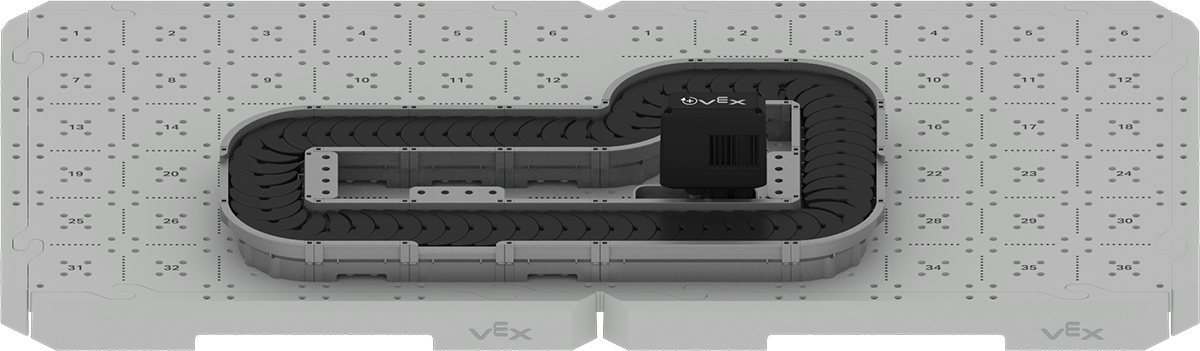

¡Su transportador de serpentina personalizado ya está completo!
