Los transportadores de células de trabajo CTE están diseñados para emular la función y las características de los transportadores del mundo real dentro de la industria manufacturera. Estos transportadores se pueden utilizar para transportar discos a diferentes secciones de la celda de trabajo VEX CTE.
El kit de células de trabajo CTE incluye dos tipos de transportadores: el transportador lineal y el transportador serpentino. Lea más sobre cada transportador y sus respectivos componentes a continuación.
Para obtener instrucciones sobre cómo construir los transportadores lineales y serpentinos, consulte las Instrucciones de construcción de CTE.
Transportador lineal
El transportador lineal está diseñado para transportar materiales en línea recta, o linealmente, utilizando la cinta transportadora. Dentro de las operaciones de fabricación, los transportadores lineales a menudo sirven como intermediarios entre secciones más complejas de un transportador más grande.

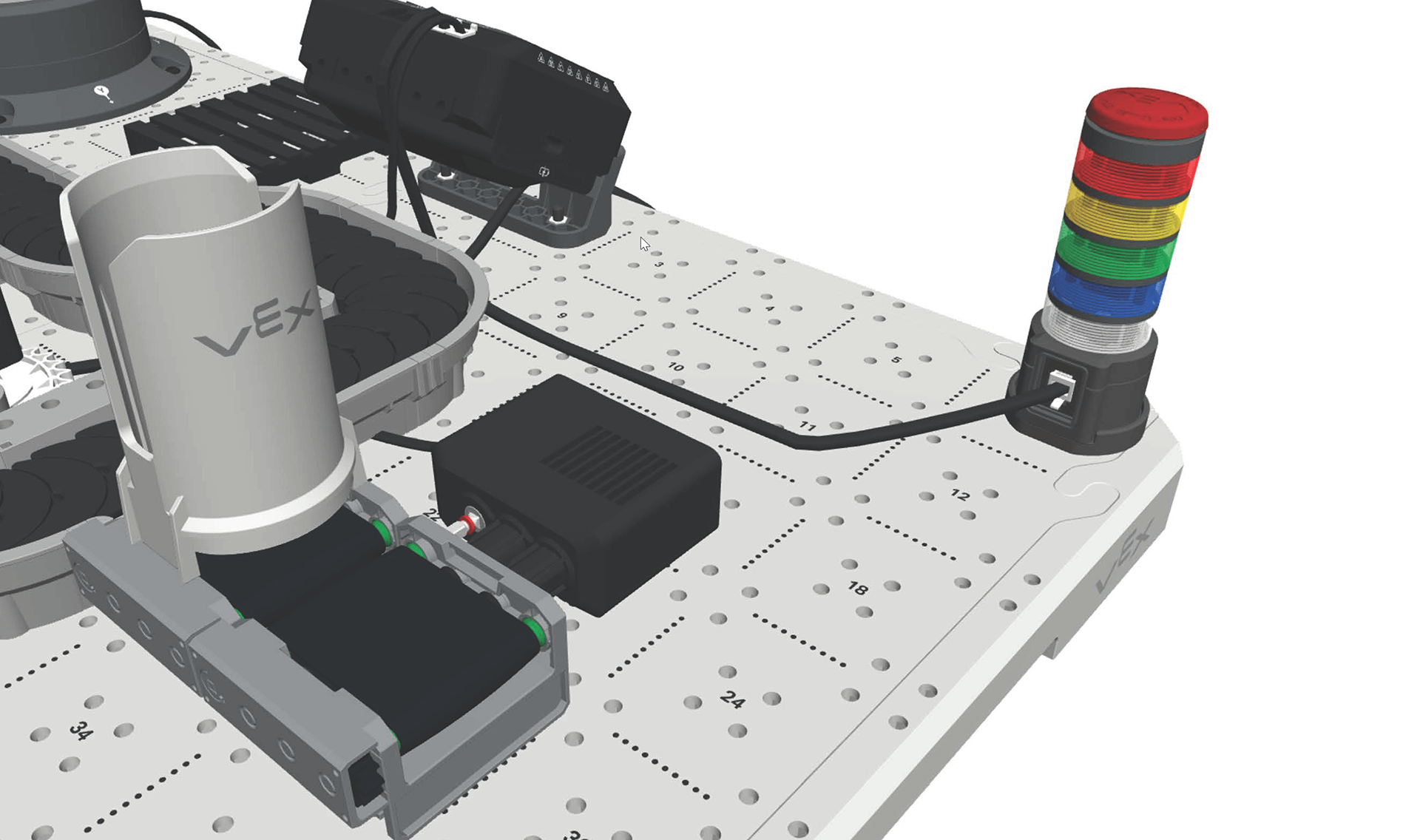

Dentro de la célula de trabajo VEX CTE, el transportador lineal sirve como punto de entrada y salida para los discos, pasándolos dentro y fuera del transportador serpentino más grande. El cargador de discos se puede conectar al transportador lineal para cargar discos en la celda de trabajo.
Componentes del transportador lineal
El transportador lineal contiene los siguientes componentes:
Transportador lineal
El transportador lineal consiste en una cinta transportadora dentro de la estructura de soporte del transportador. Los engranajes se encuentran dentro de la estructura de soporte. Cuando se conectan al motor, estos engranajes giran, poniendo la cinta transportadora en movimiento.
Cada sistema de transportador lineal requiere que se conecte un transportador lineal a un motor de 5.5w. El motor hace girar los engranajes en el transportador, haciendo que la cinta se mueva.
Cargador de discos
El cargador de discos mantiene los discos a la espera de ser liberados en el transportador. El cargador de discos se puede utilizar con los transportadores lineales o con la base del alimentador y el alimentador de discos, para dispensar discos mediante controles neumáticos.
Para obtener más información sobre cómo se puede utilizar la neumática para automatizar el transporte y la clasificación de discos, revise el artículo, Understanding CTE Workcell Pneumatics
El transportador de serpentina
El transportador de serpentina, también llamado transportador de serpiente o espiral, consiste en cintas y plataformas interconectadas dispuestas en una serie de giros y vueltas, que se asemejan a una forma de serpiente. Estos transportadores están diseñados para maximizar el uso del espacio disponible.
Componentes del transportador de serpentina
El transportador de serpentina contiene los siguientes componentes:
Cadena y plataformas
La Cadena y las Plataformas conforman los componentes móviles del Transportador Serpentino.
Transportador de serpentina - Cadena
La cadena consiste en eslabones conectados. La cadena en el kit de celda de trabajo CTE comienza con contiene 80 eslabones. La longitud de la cadena se puede modificar para satisfacer las necesidades de su construcción. Consulte este artículo para obtener información sobre cómo hacer un transportador serpentino personalizado.
La cadena conecta la superficie del transportador (las plataformas) a la pista, incluyendo una rueda dentada, con el fin de controlar el movimiento del transportador.
Transportador de serpentina - Plataforma
El transportador de serpentina - Plataforma es la superficie del transportador que interactúa con los objetos. Estas piezas se ajustan a la superficie de la cadena.
Piezas de oruga
Las piezas de oruga son secciones de la base del transportador serpentino utilizadas para conectar dispositivos al transportador y el transportador a las baldosas CTE.
Transportador de serpentina - Vía recta
El Serpentine Conveyor - Straight Track es una sección del transportador que mantiene una trayectoria recta.
Transportador de serpentina - Pista de giro
El transportador de serpentina - Turn Track crea un giro de 90 grados para el transportador.
Transportador de serpentina - Carril de transmisión
La Serpentine Conveyor - Drive Track es la pieza con ubicaciones de montaje para un motor de 5.5w y una rueda dentada. Estos se conectan y alimentan la rotación de la Cadena, que a su vez mueve las Plataformas.
Transportador de serpentina - Pista desviadora
El transportador de serpentina - carril desviador incluye una ubicación de montaje para que la torre desviadora neumática redirija o clasifique los artículos a diferentes rutas o destinos dentro del transportador más grande. El otro lado de esta pista incluye una abertura para que los discos se muevan fuera del transportador hacia otro sistema.
