Descripción general del kit CTE Workcell

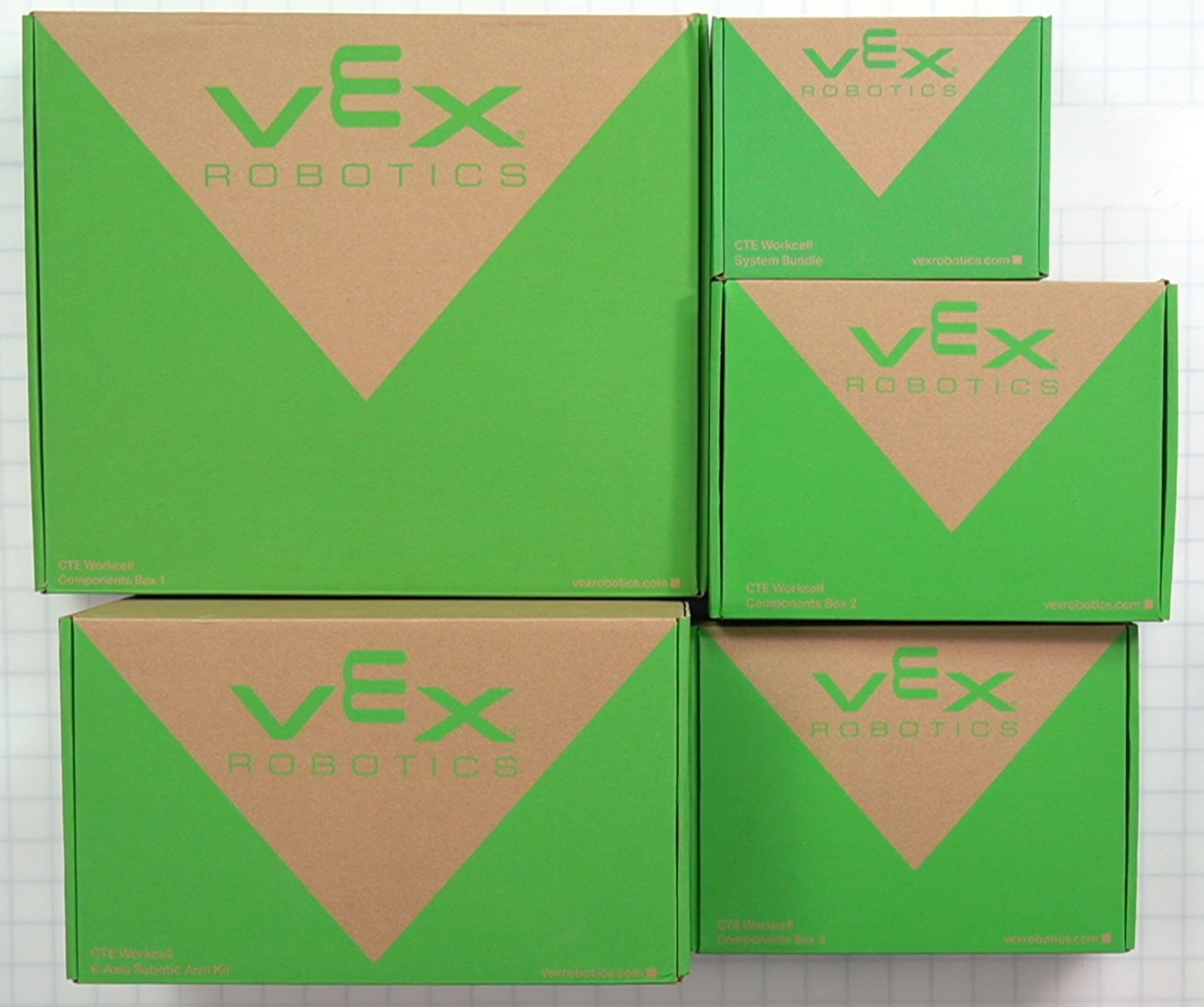

El kit CTE Workcell viene con muchas piezas y están empaquetadas en una variedad de cajas y bolsas de plástico. Comprender los componentes de cada caja  es útil para que la búsqueda de piezas sea rápida y eficiente. El siguiente artículo proporcionará una descripción general del contenido de cada caja que se puede consultar y utilizar en un entorno de aula.

Captura de pantalla 2024-06-07 a las 4.25.32 PM.png

Este artículo describe cada pieza del kit CTE Workcell, organizado por cuadro, y proporciona la siguiente información en forma de tabla de izquierda a derecha:

  • Parte: Este es el nombre de la parte. Utilice esto como referencia mientras sigue las instrucciones de compilación para la CTE Workcell.
  • Foto: Esta es una imagen de la pieza. Utilice esto como referencia mientras desempaqueta su kit y construye la CTE Workcell.
  • Cantidad: Esta es la cantidad de cada parte proporcionada. Utilice esto para asegurarse de tener el número correcto de piezas en cada ubicación en el contenedor o la bandeja durante el desembalaje.
  • Propósito: Esta columna proporciona información sobre cómo se utilizará la pieza o piezas de ese kit, bolsa o caja en las construcciones de CTE y/o las unidades de laboratorio STEM de CTE.
  • Ubicación: Esta es una imagen de la caja con un resaltado sobre dónde se puede encontrar la pieza. Esta información también puede ser útil al construir la CTE Workcell si se necesita un recordatorio de dónde se encuentra una pieza.

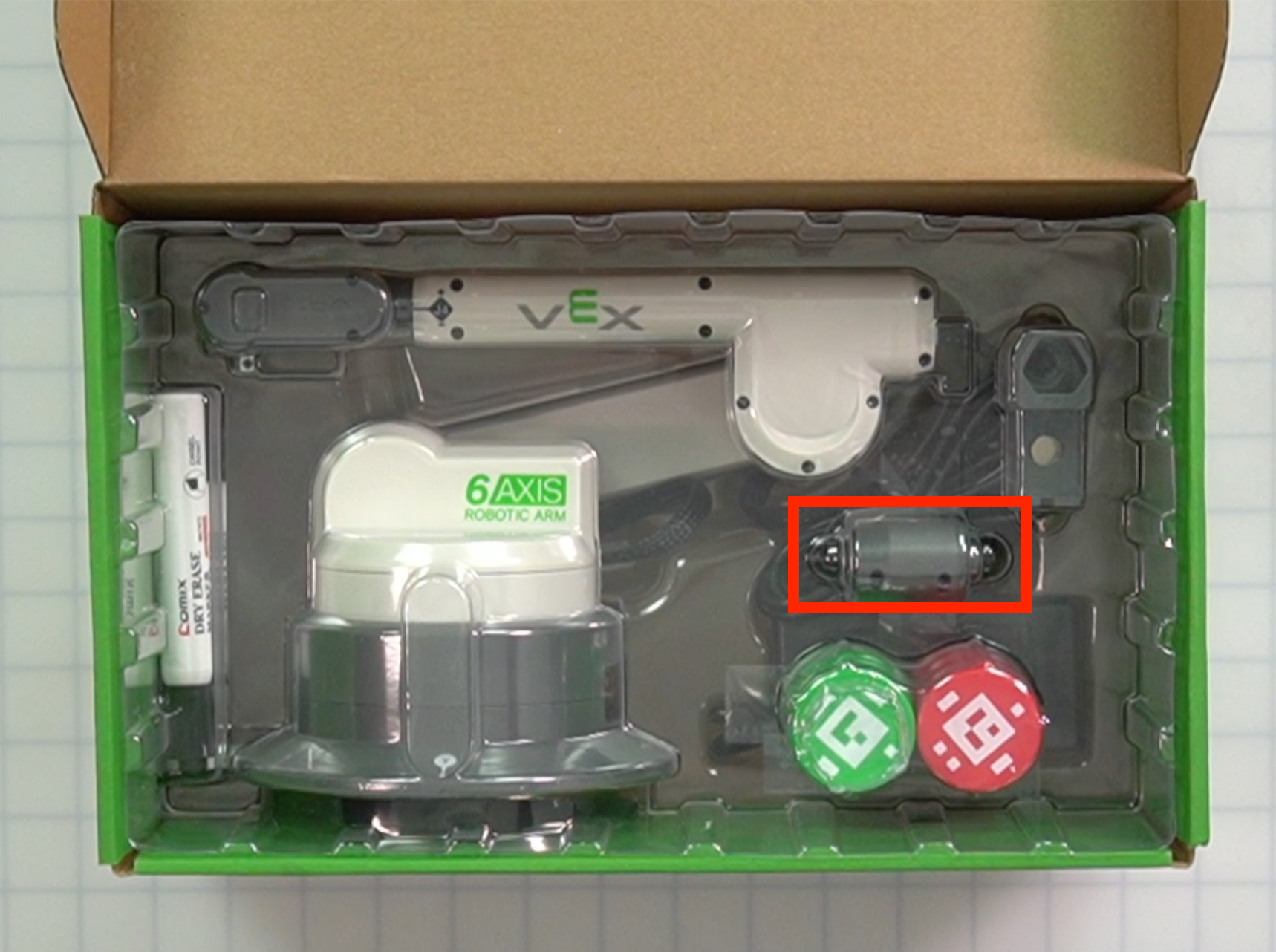

Kit de brazos robóticos de 6 ejes

Captura de pantalla 2024-06-07 a 4.26.06 PM.png

Pieza Foto Cantidad Objetivo Ubicación

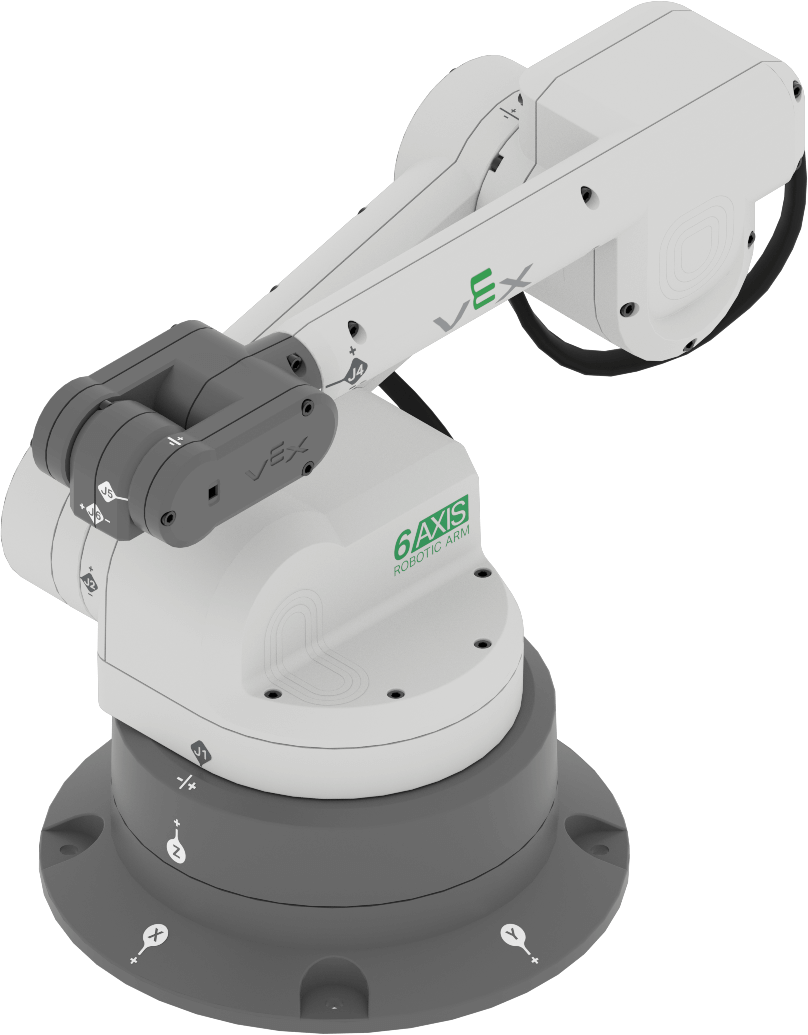

Brazo robótico de 6 ejes imagen 1 Se utiliza para modelar conceptos de robótica industrial del mundo real.

imagen de ubicación

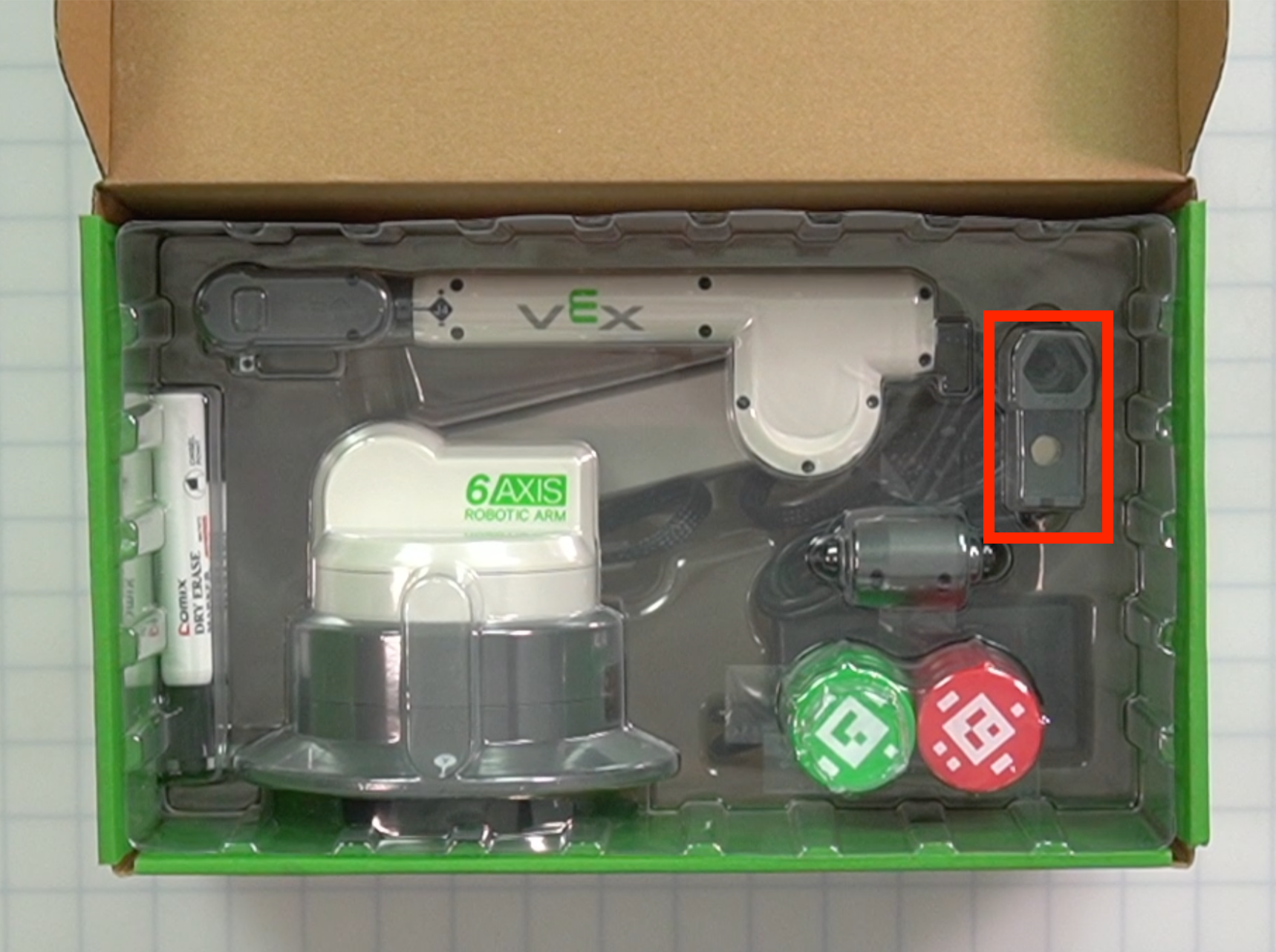

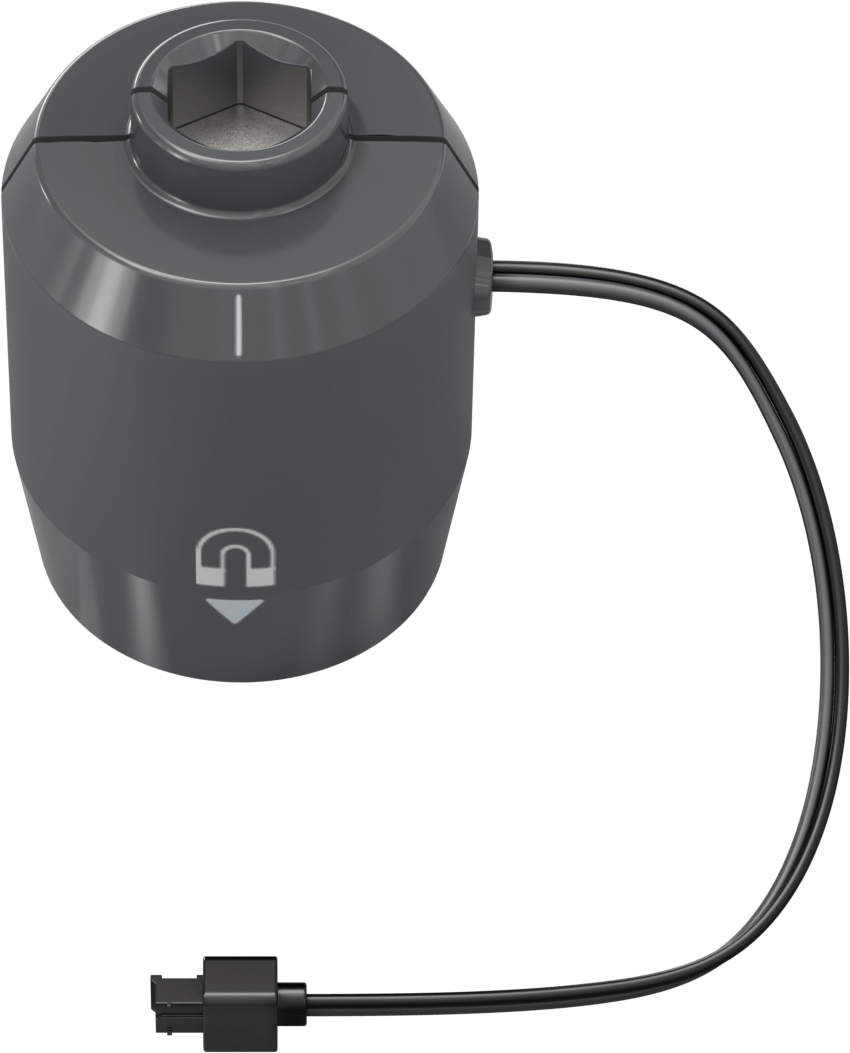

Herramienta de recogida de imanes imagen 1 Uno de los efectores finales utilizados con el brazo de 6 ejes para recoger discos y cubos.

imagen de ubicación

Herramienta de soporte de lápiz imagen 1 Uno de los efectores finales utilizados con el brazo de 6 ejes para sostener un marcador de pizarra blanca.

imagen de ubicación

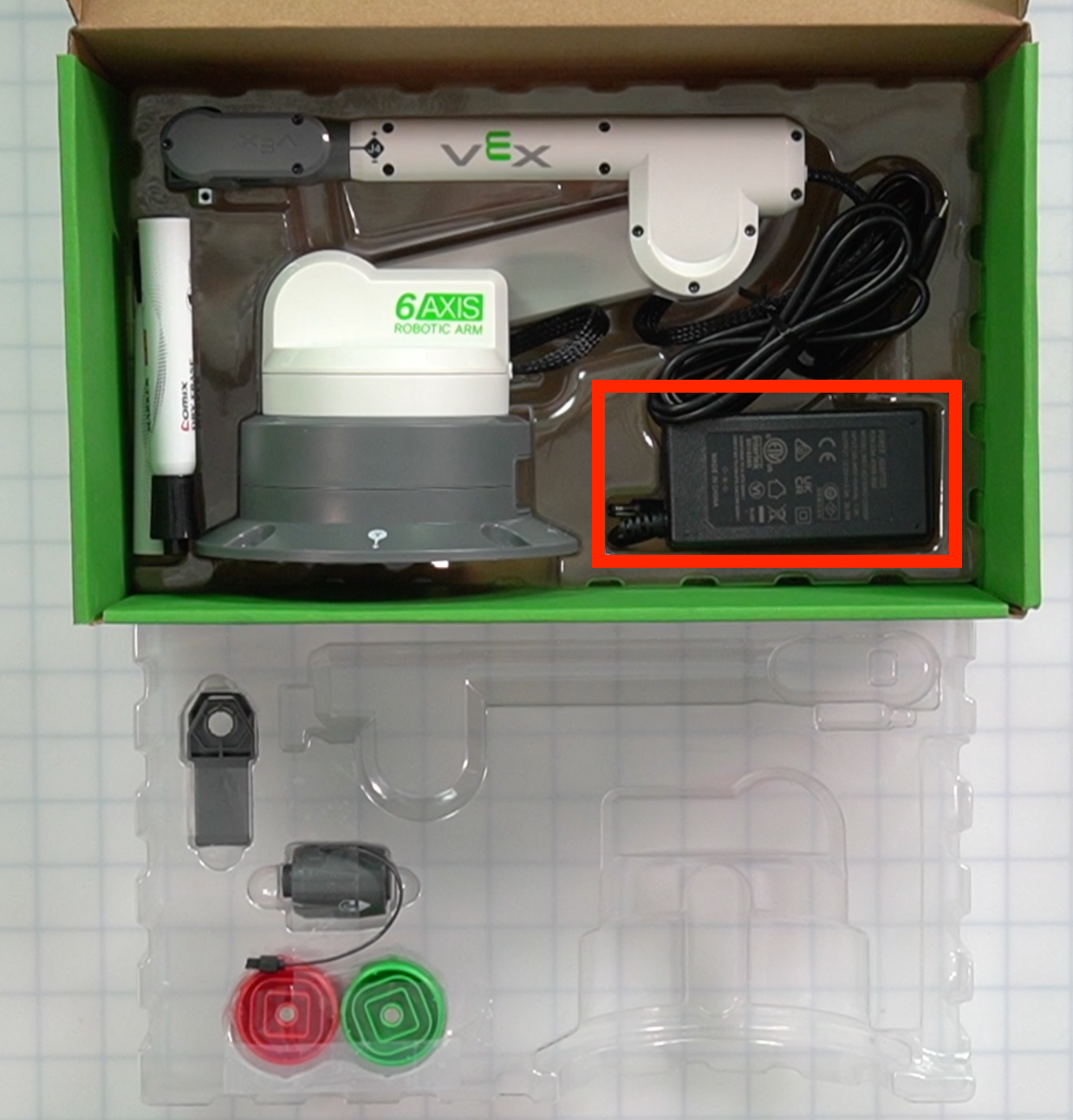

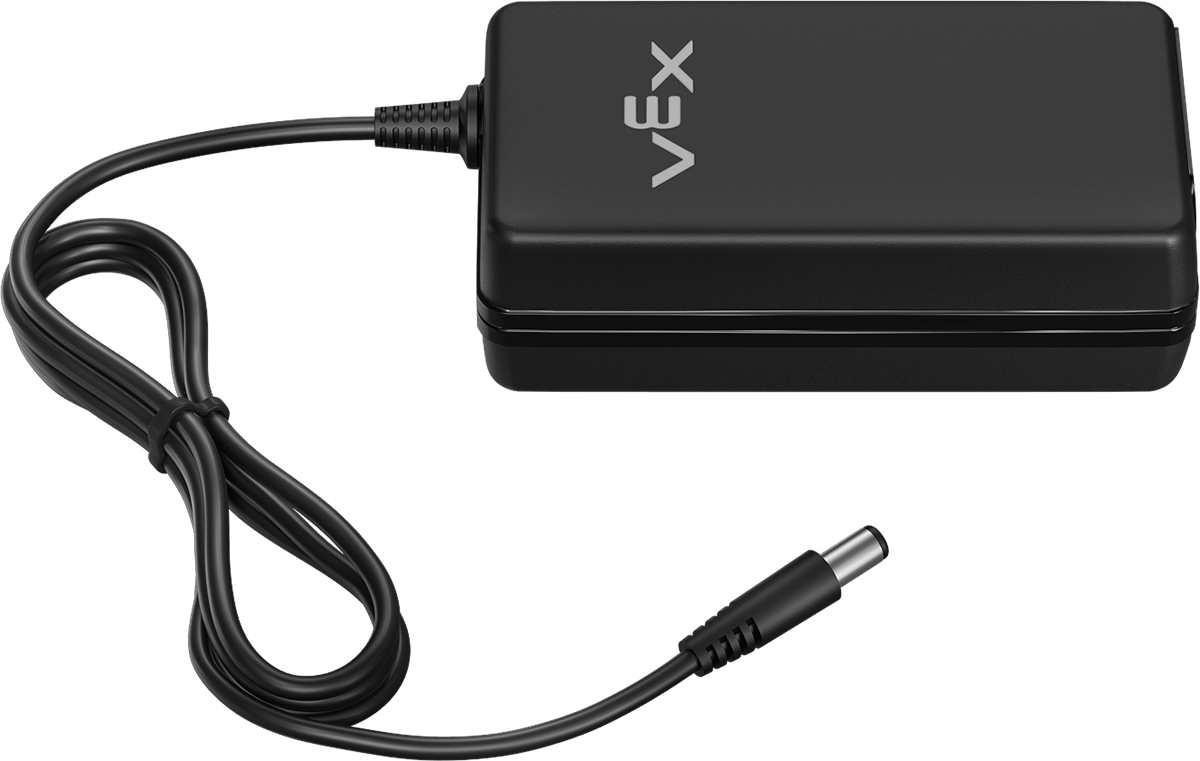

Adaptador de corriente imagen 1 Se utiliza con el cable de alimentación para alimentar el brazo de 6 ejes.

imagen de ubicación

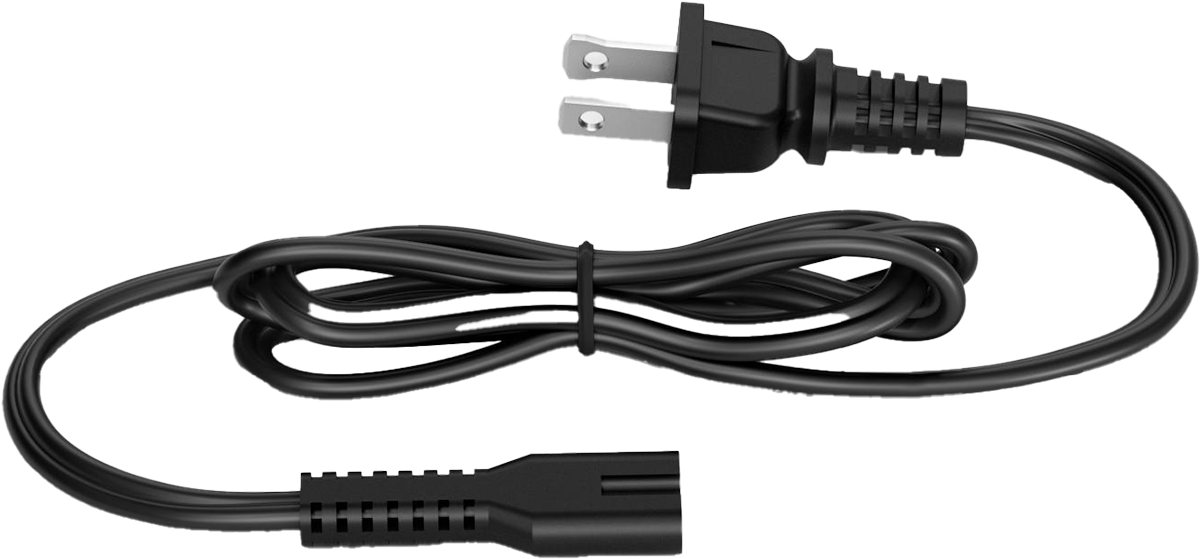

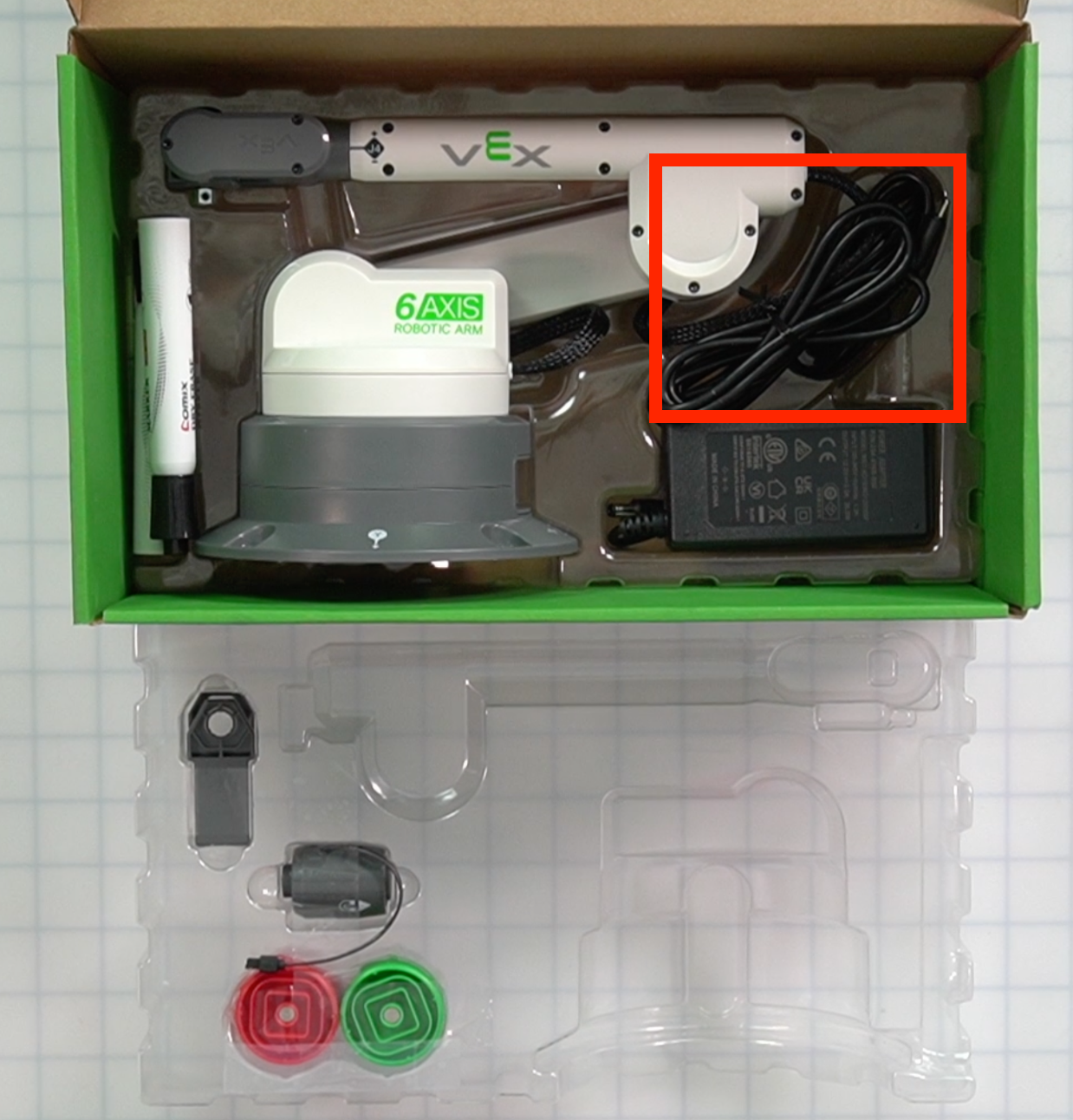

Cable de alimentación imagen 1 Se utiliza con el adaptador de corriente para alimentar el brazo de 6 ejes.

imagen de ubicación

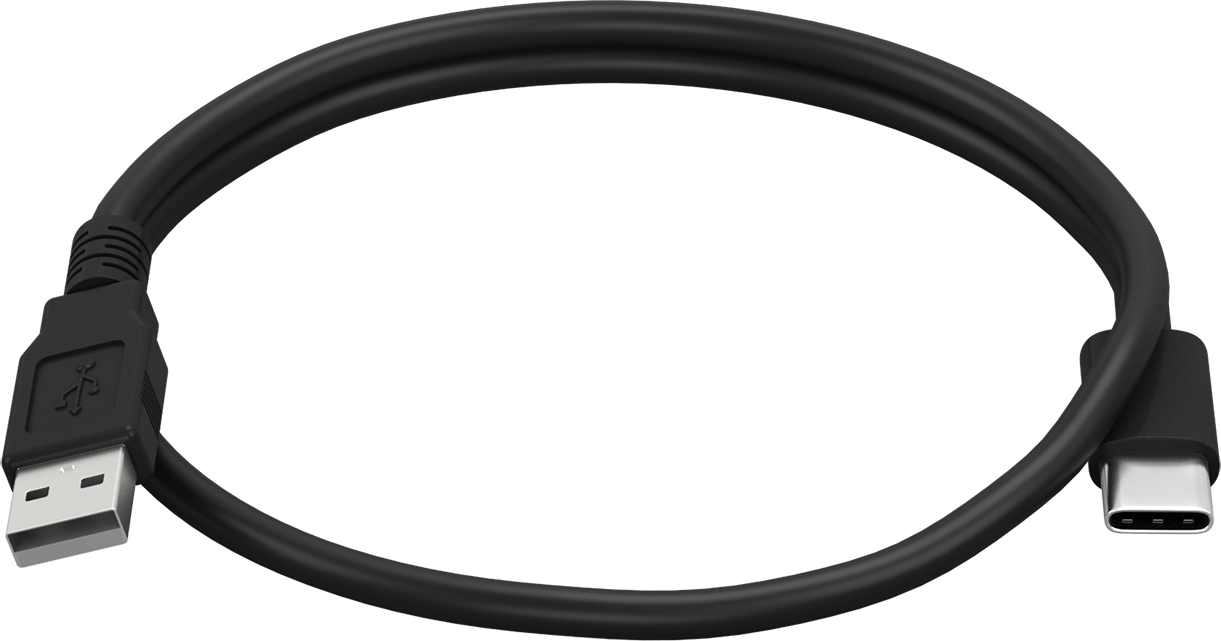

Cable USB (A-C) imagen 1 Para conectar el brazo de 6 ejes o EXP Brain a una computadora. También se utiliza para cargar la batería.

imagen de ubicación

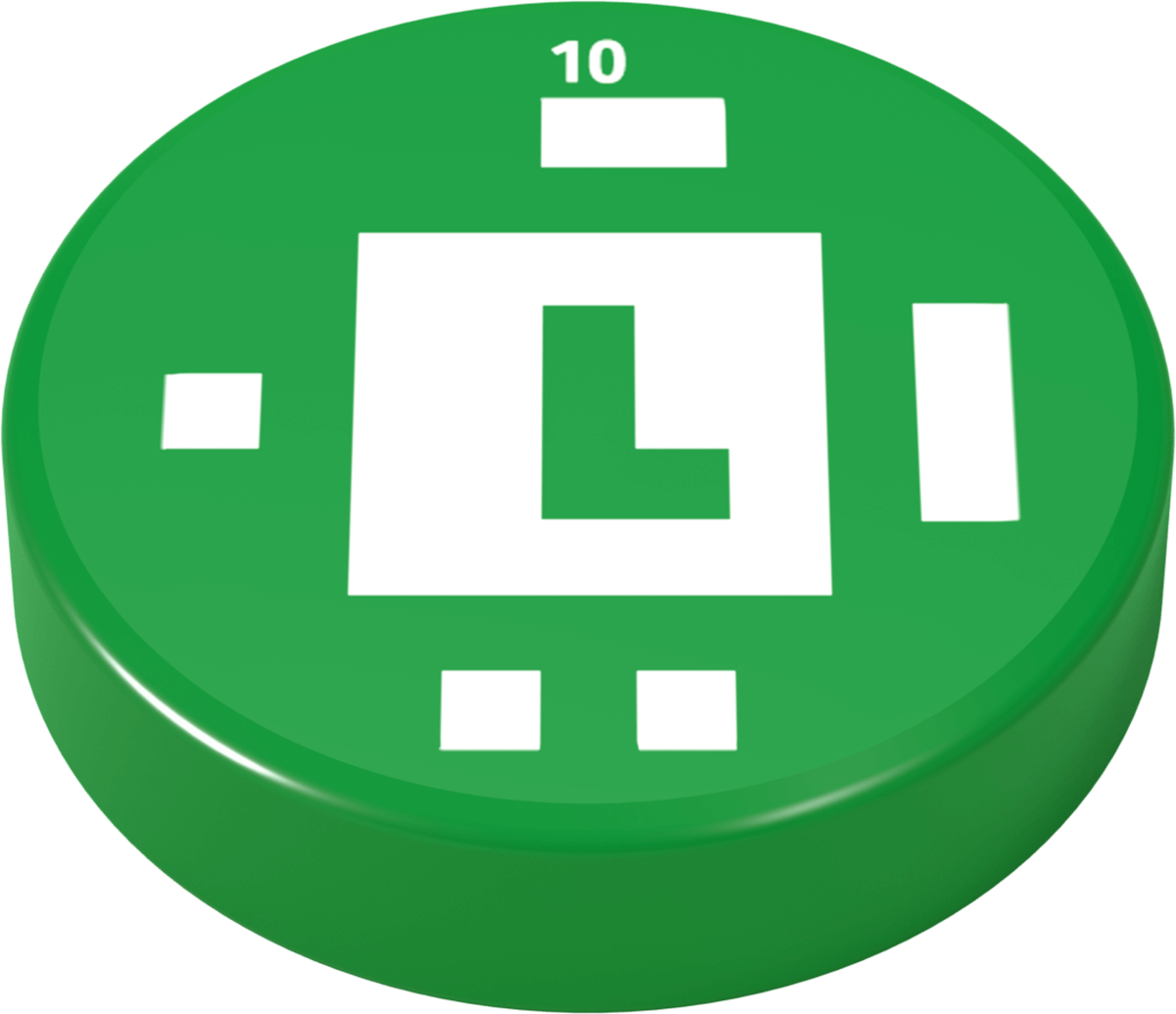

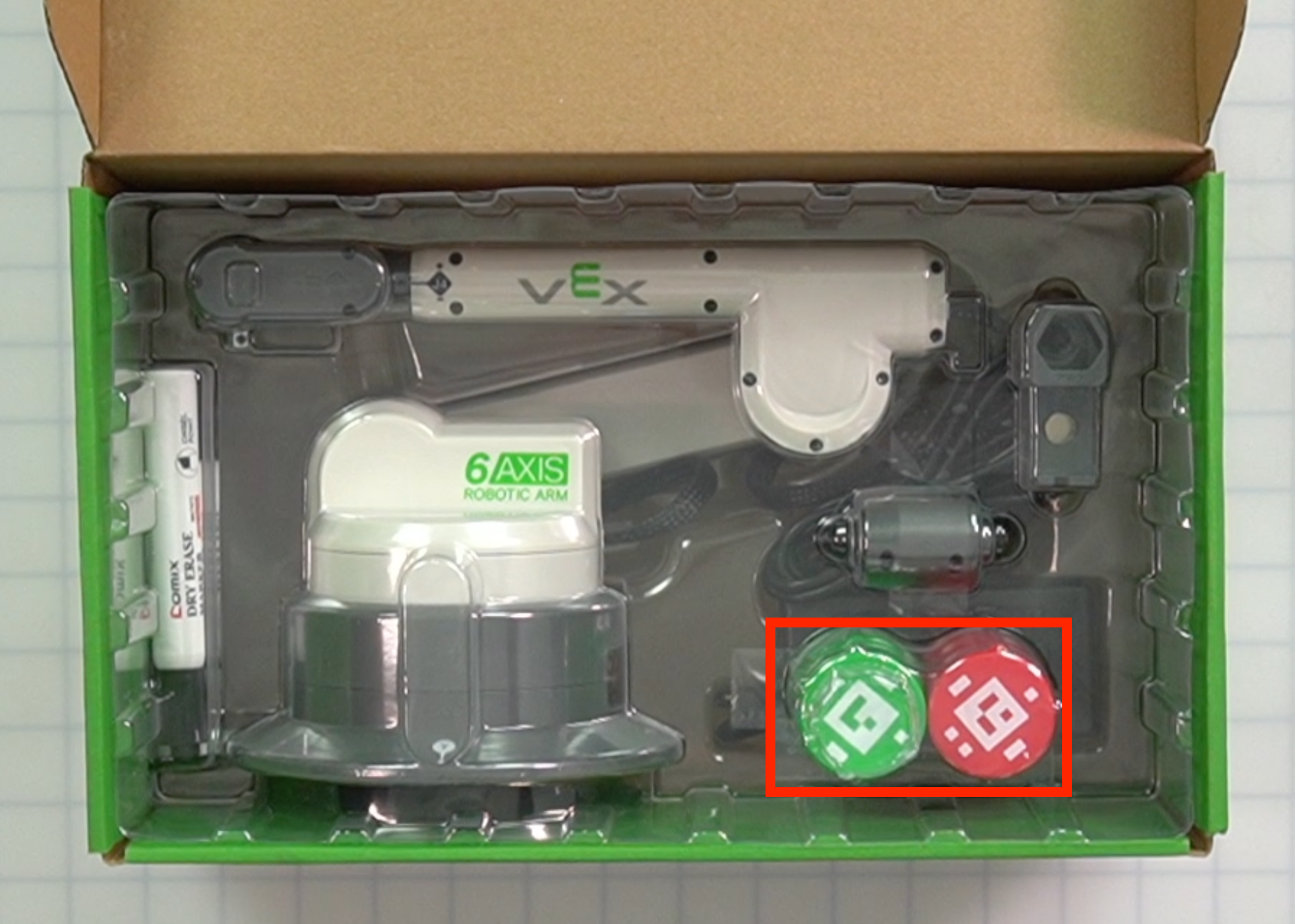

Disco verde imagen 5

Se utiliza en actividades para simular objetos en un entorno de robótica industrial.

Nota: Cada disco muestra una etiqueta de abril diferente. Esta funcionalidad se explicará en una actualización futura.

imagen de ubicación

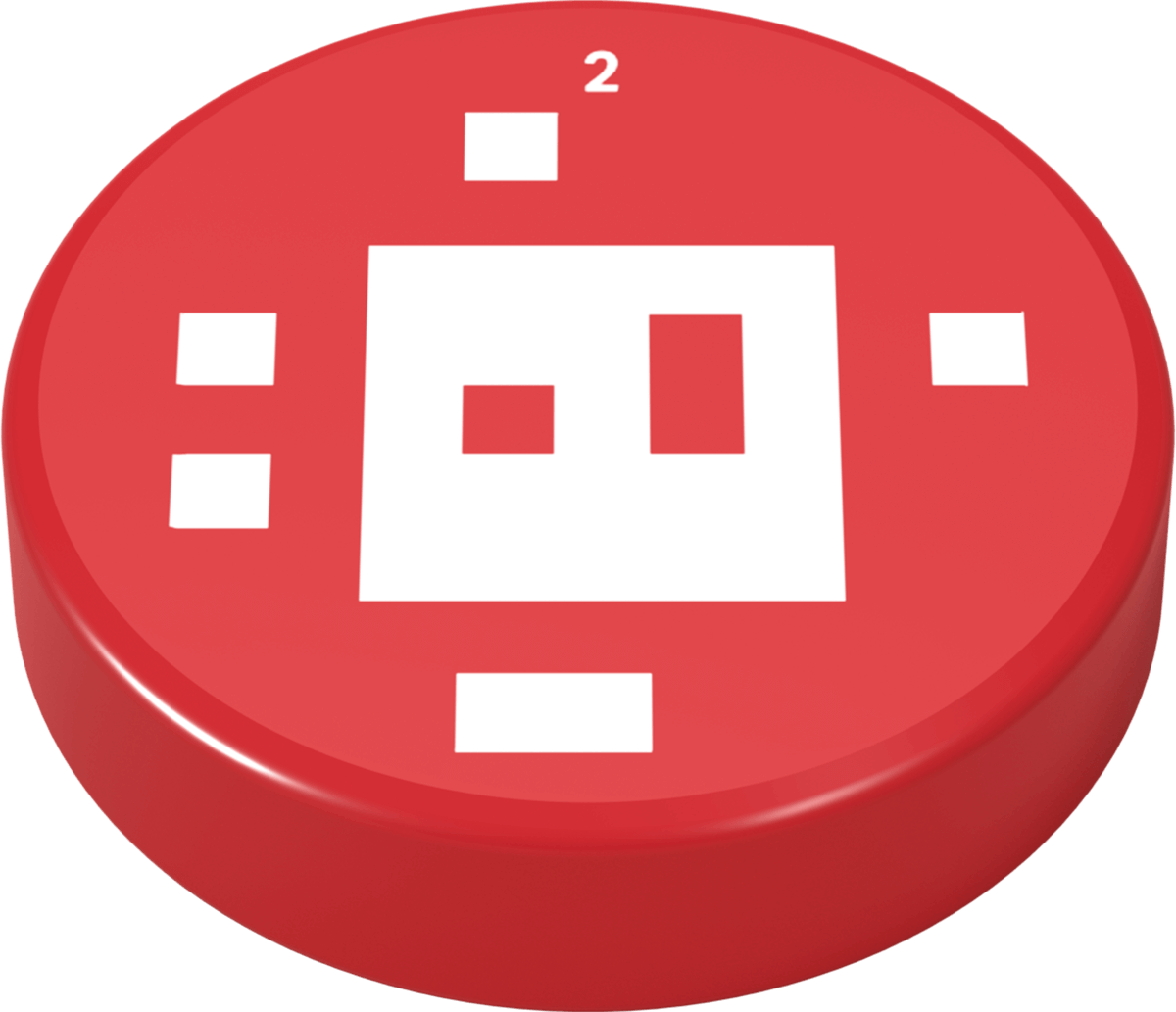

Disco rojo imagen 5

Se utiliza en actividades para simular objetos en un entorno de robótica industrial.

Nota: Cada disco muestra una etiqueta de abril diferente. Esta funcionalidad se explicará en una actualización futura.

imagen de ubicación

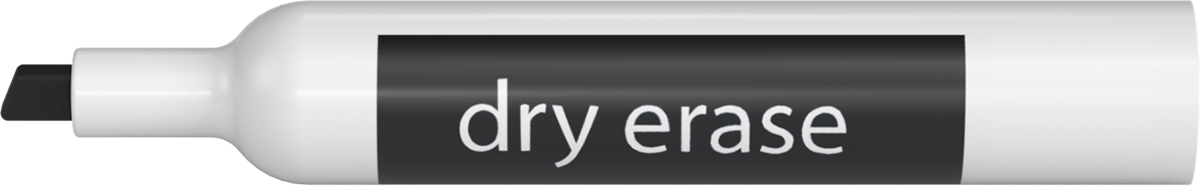

Marcador de borrado en seco - Negro imagen 2 Para colocar en la herramienta Portaplumas y dibujar en la pizarra.

imagen de ubicación

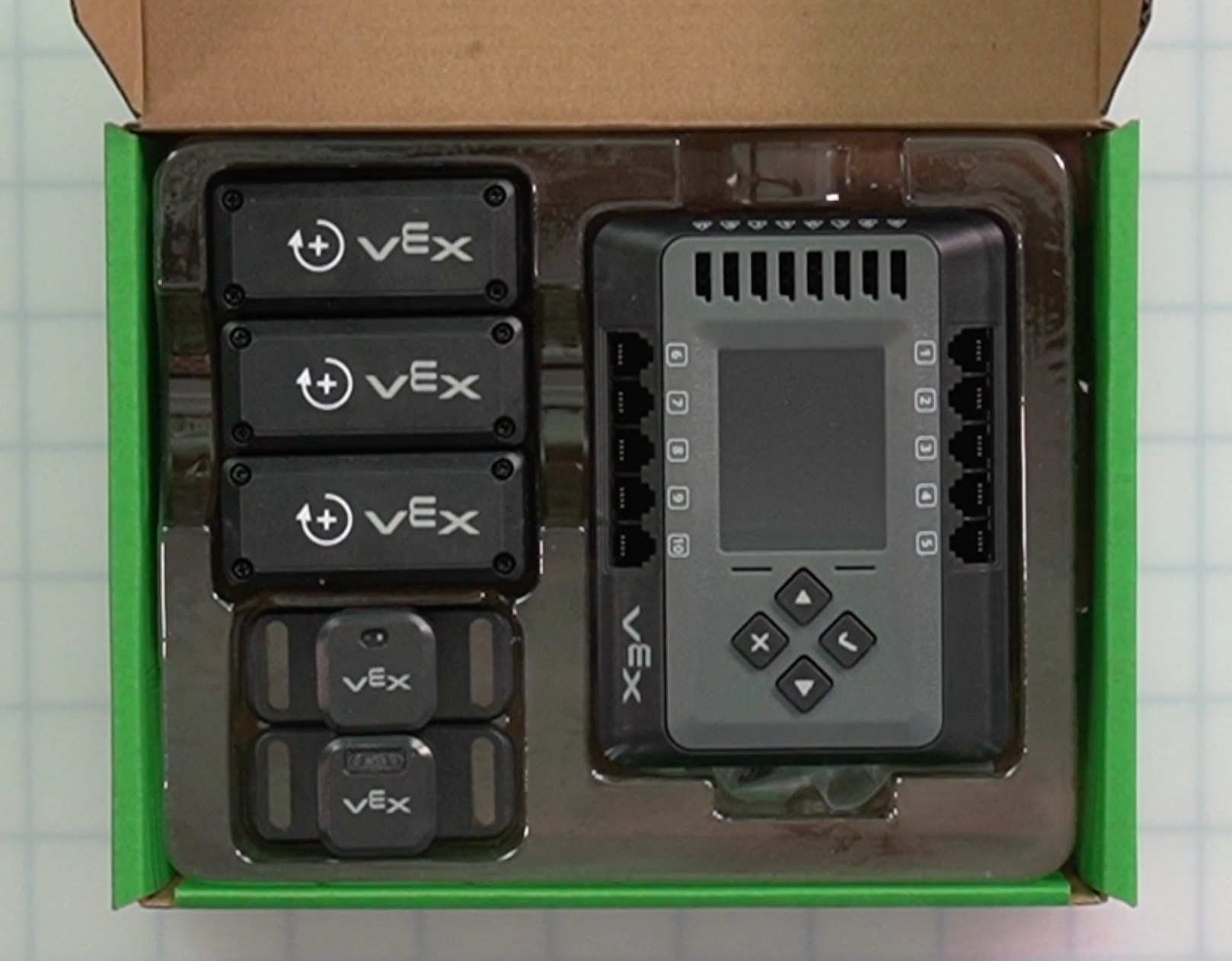

Paquete del sistema

Captura de pantalla 2024-06-07 a las 4.26.45 PM.png

Pieza Foto Cantidad Objetivo Ubicación

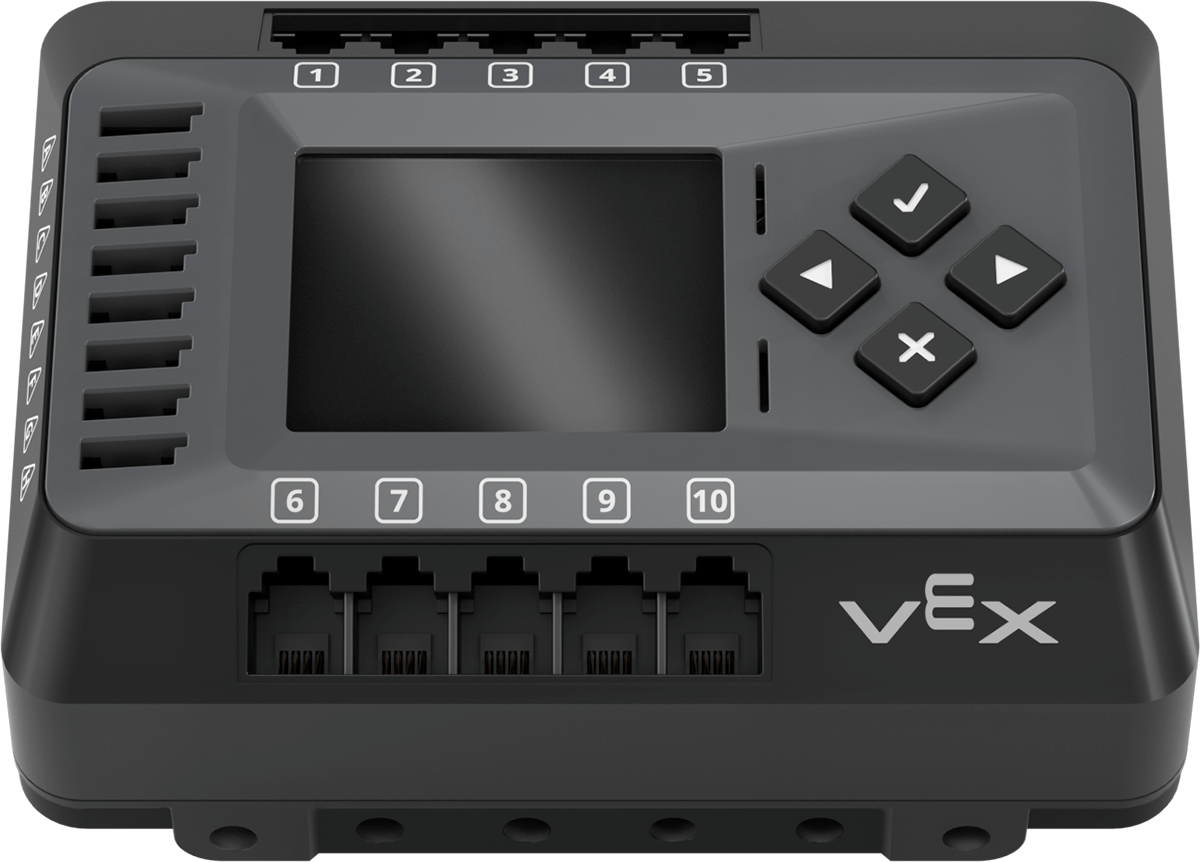

Cerebro EXP imagen 1 Actúa como el centro de control central, gestionando el brazo de 6 ejes y dispositivos adicionales como transportadores, sensores y neumática.

imagen de ubicación

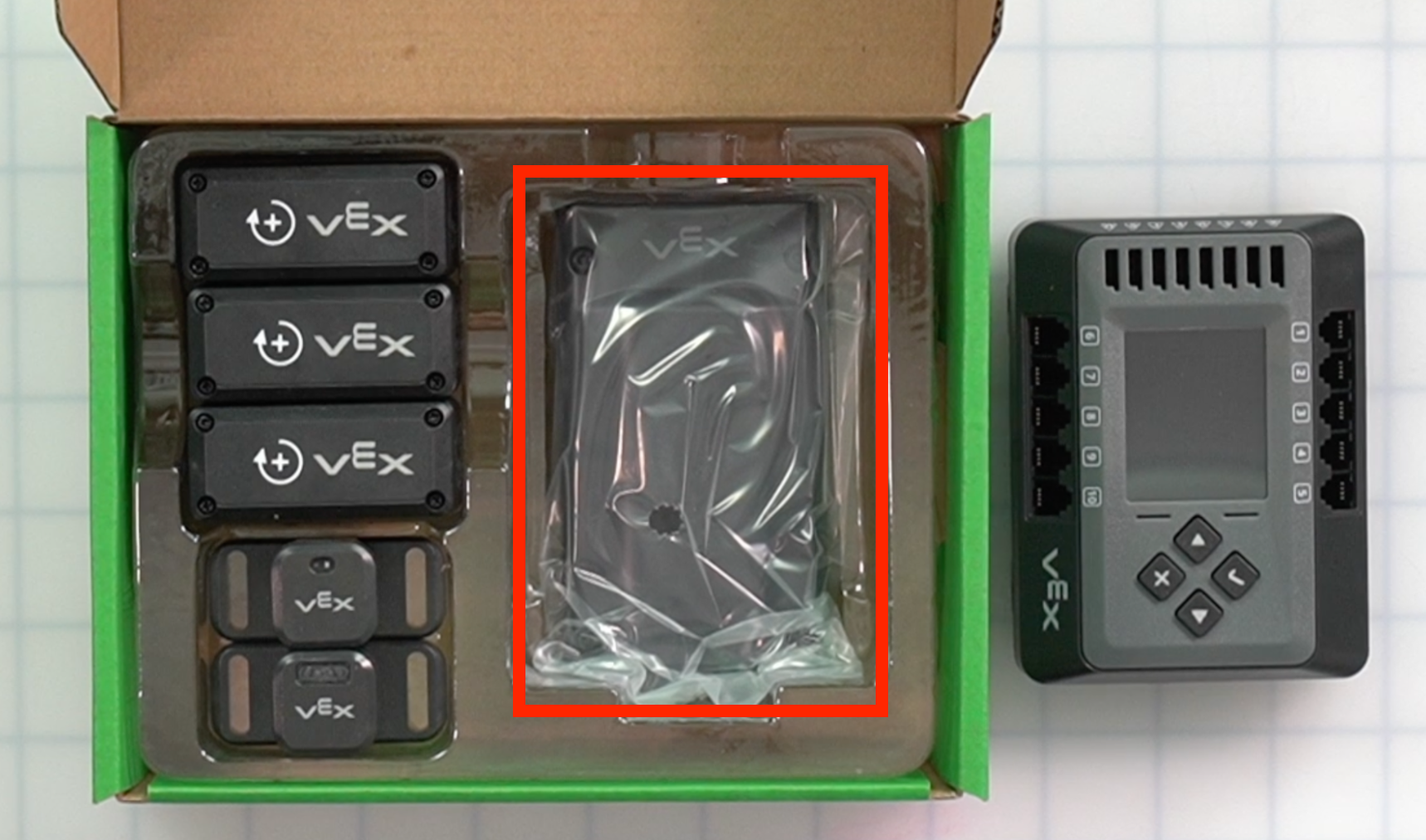

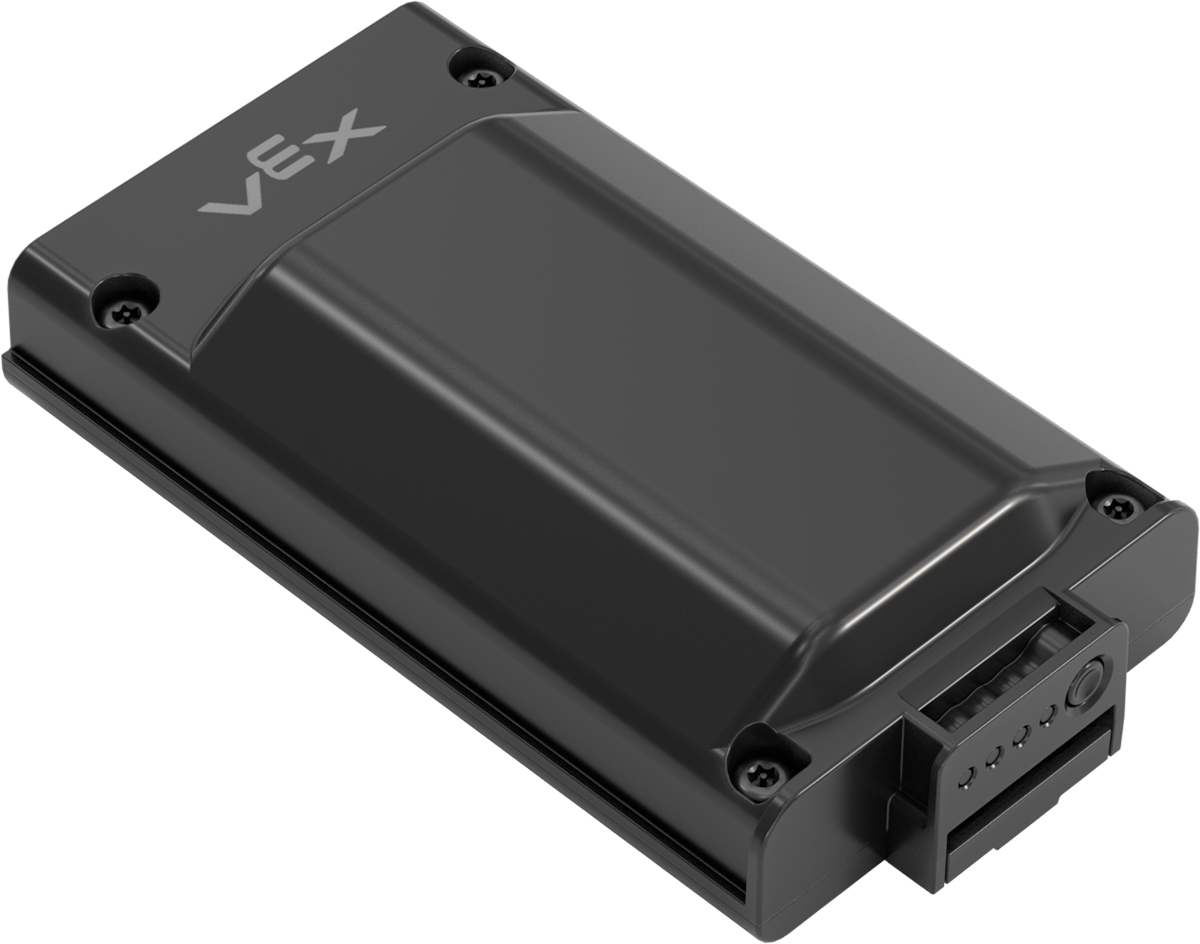

Batería EXP imagen 1 Se utiliza para alimentar el EXP Brain y todos los dispositivos conectados.

imagen de ubicación

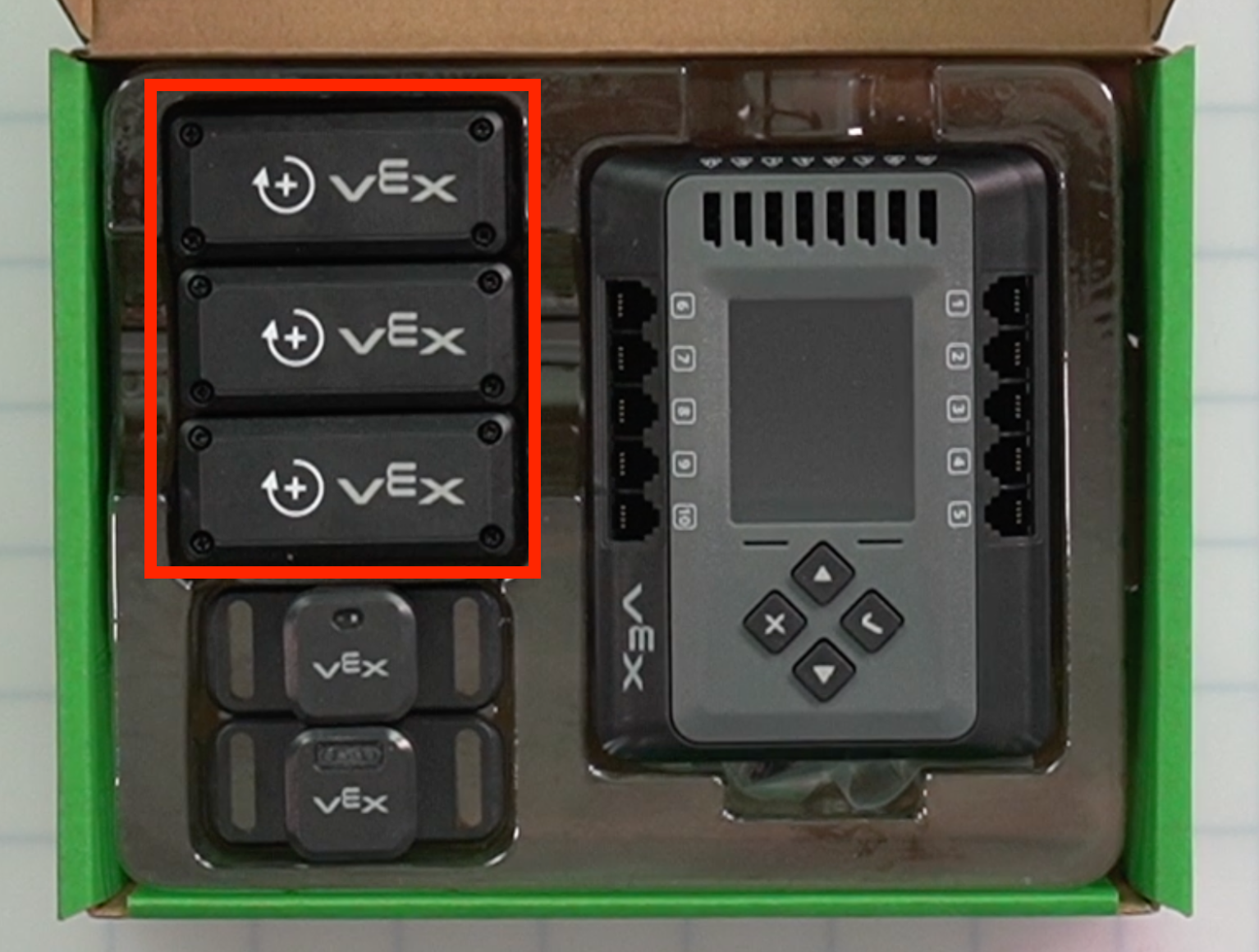

Motor de 5.5 W imagen 3 Se utiliza para girar y mover los transportadores lineales y serpentinos.

imagen de ubicación

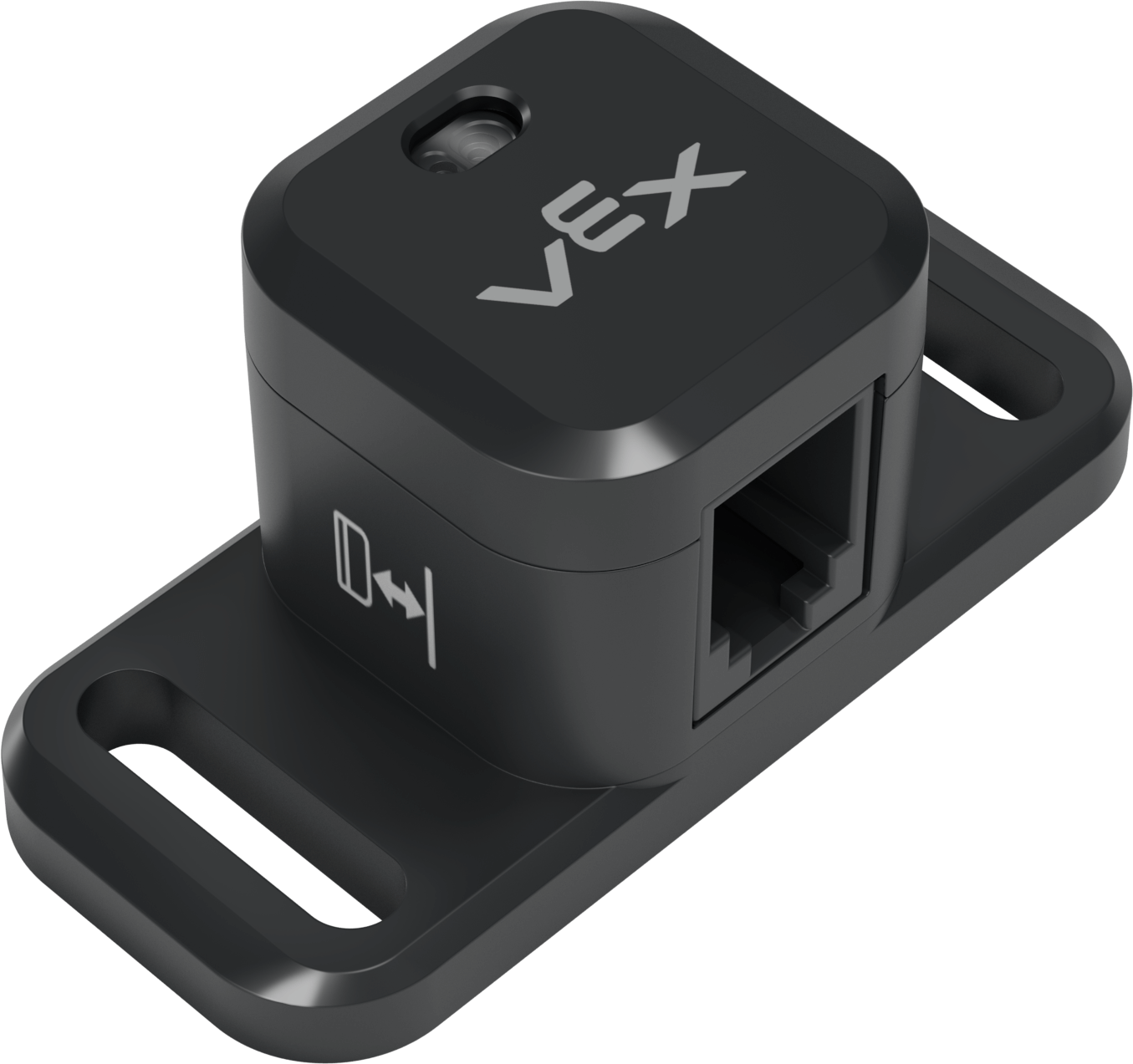

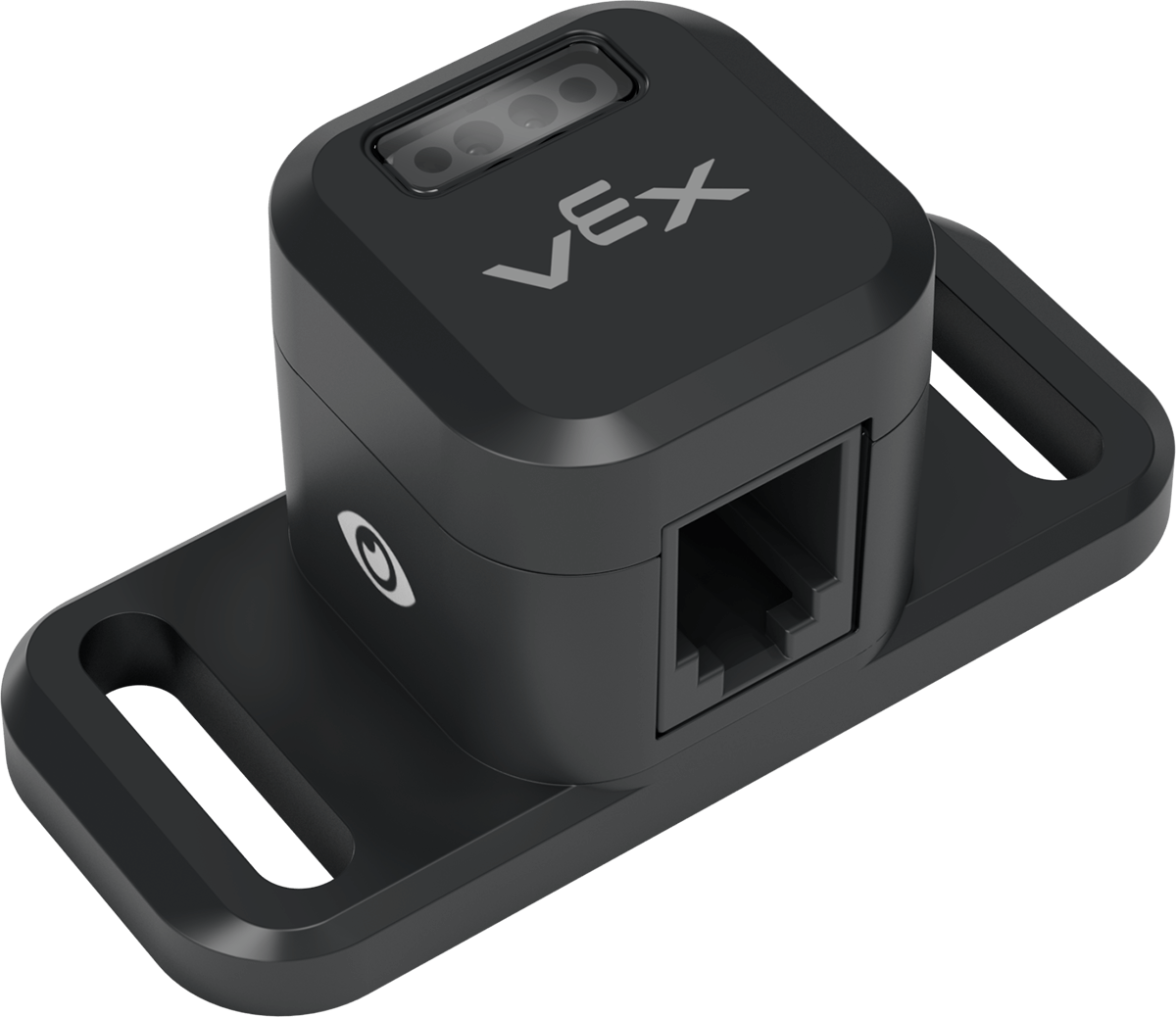

Sensor de distancia imagen 1 Se utiliza para detectar la presencia y ubicación de objetos en los transportadores.

imagen de ubicación

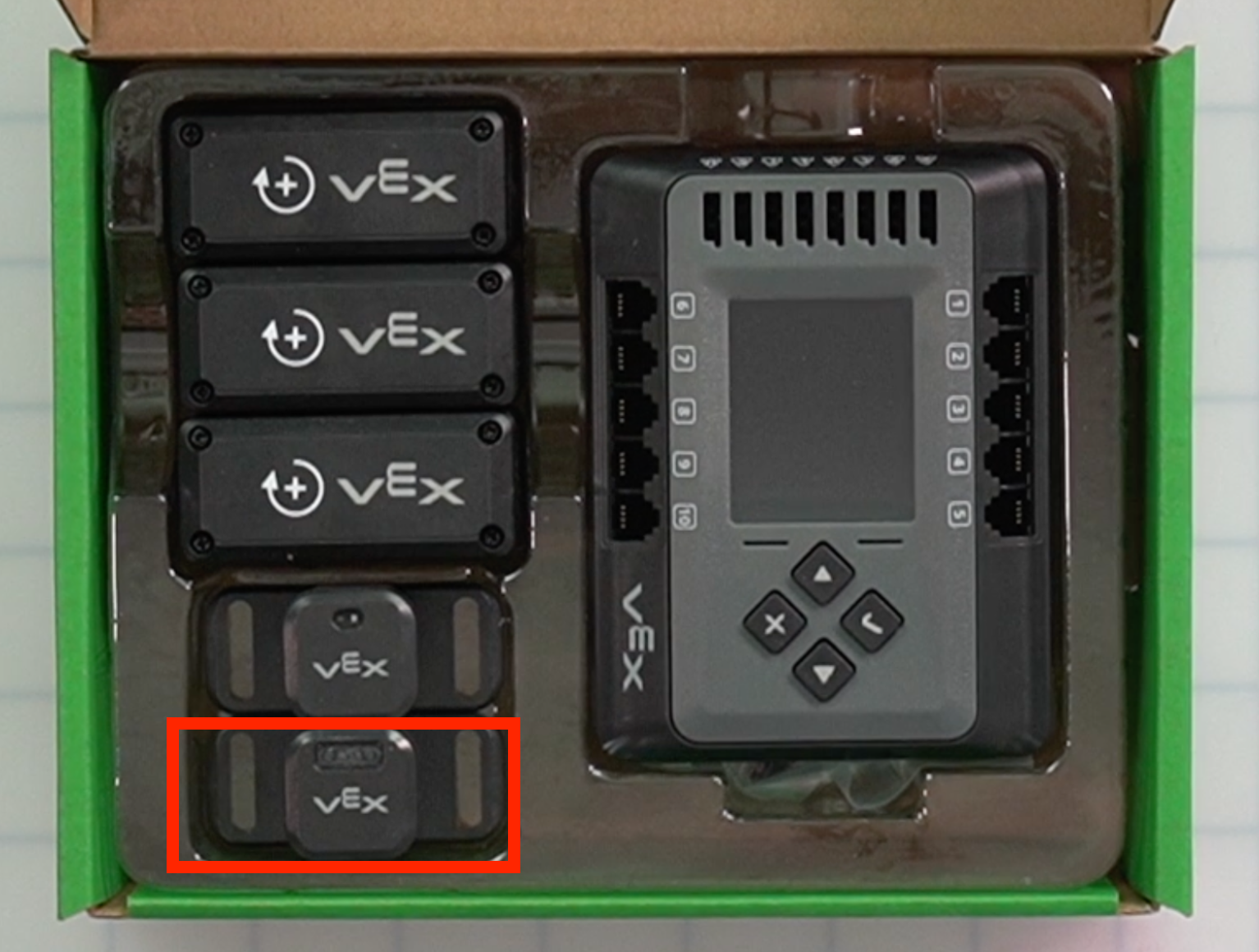

Sensor óptico imagen 1 Se utiliza para detectar el color de los objetos.

imagen de ubicación

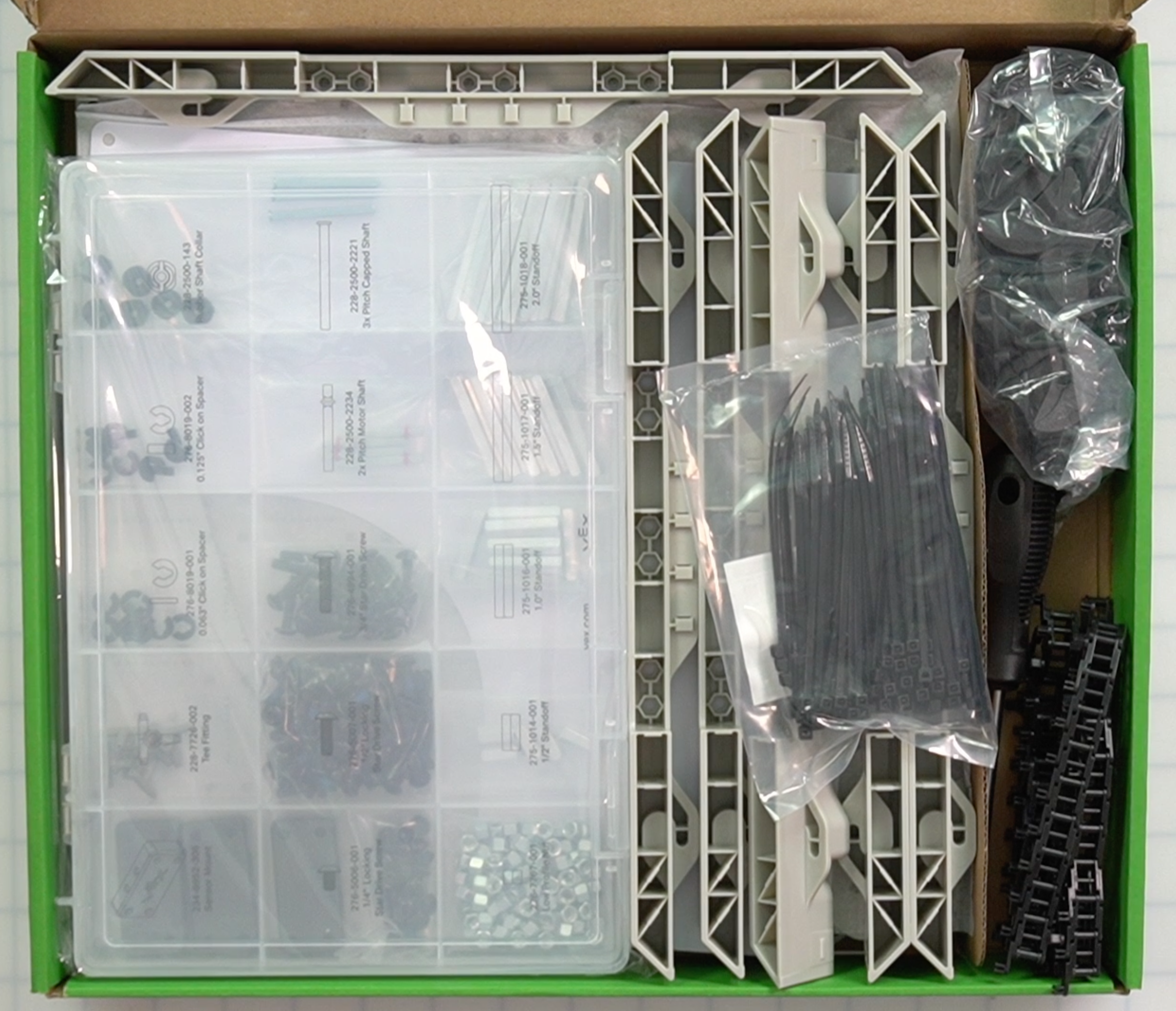

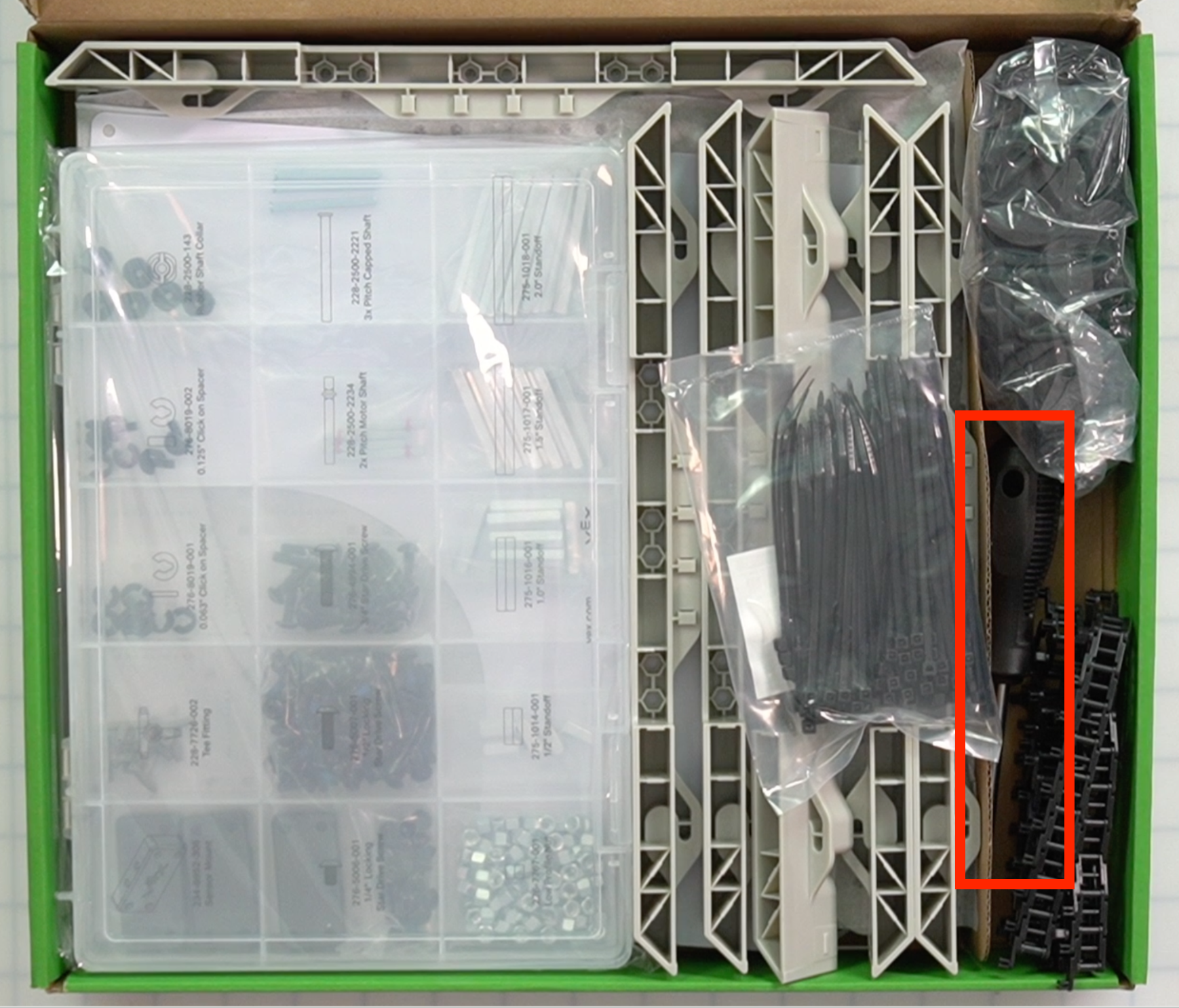

Componentes Caja 1

Captura de pantalla 2024-06-07 a las 4.27.38 PM.png

Pieza Foto Cantidad Objetivo Ubicación
Azulejo CTE imagen 2 Se utiliza como base de todas las compilaciones con el kit CTE Workcell.

imagen de ubicación

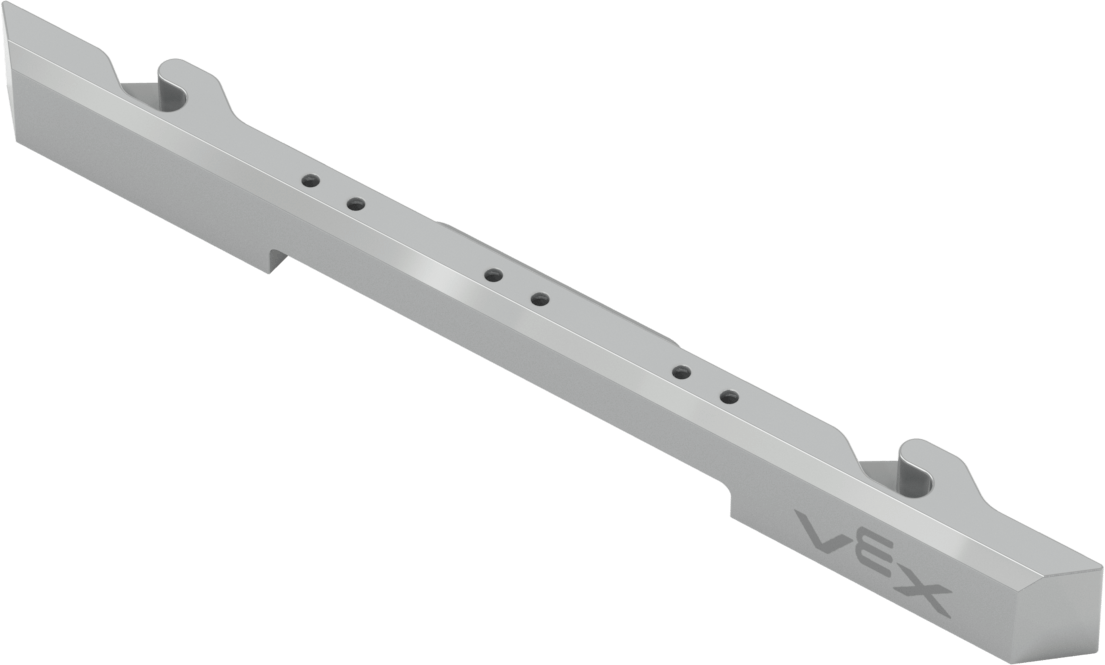

Marco de azulejo CTE imagen 6 Se utiliza alrededor del perímetro de los azulejos CTE.

imagen de ubicación

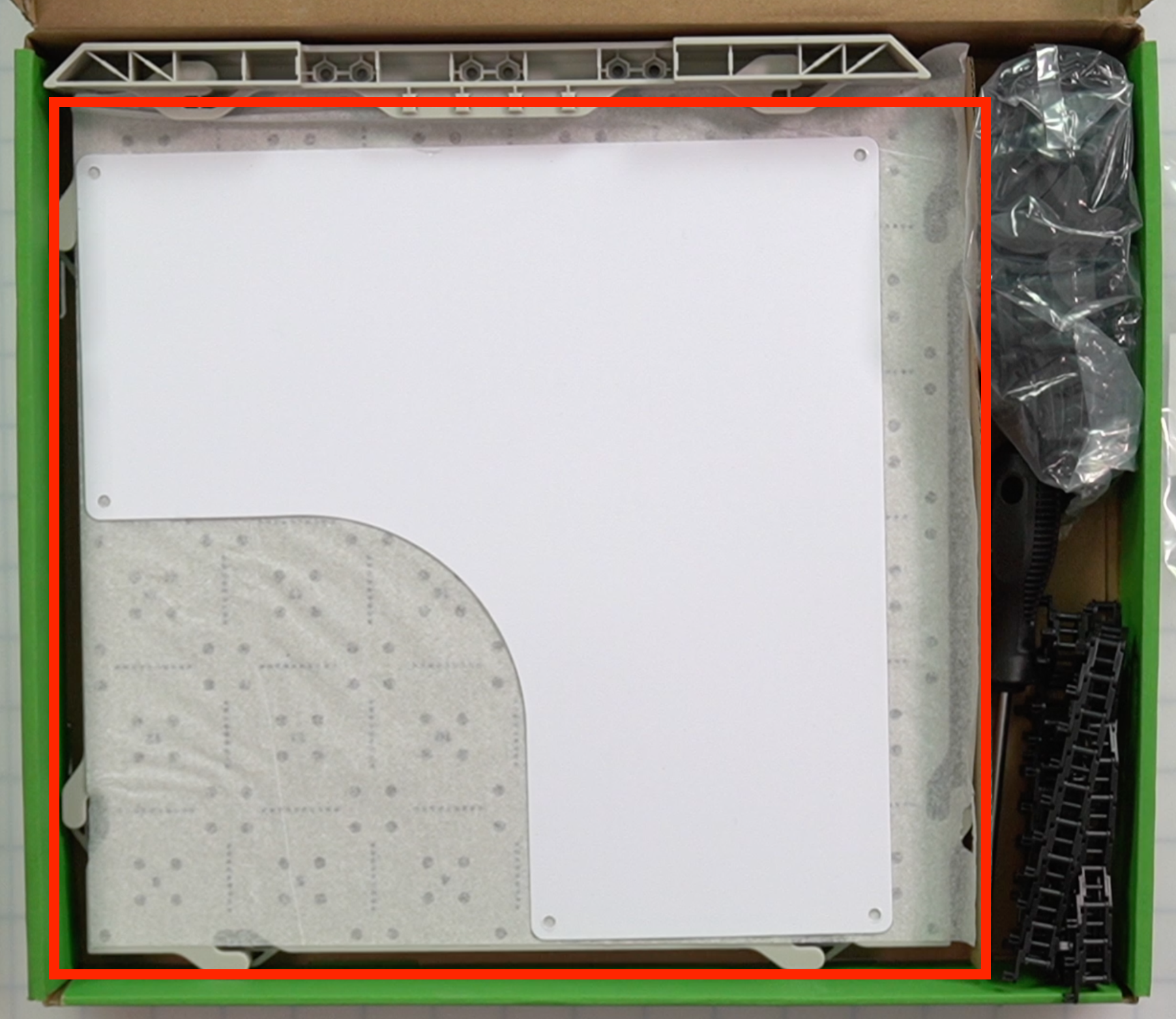

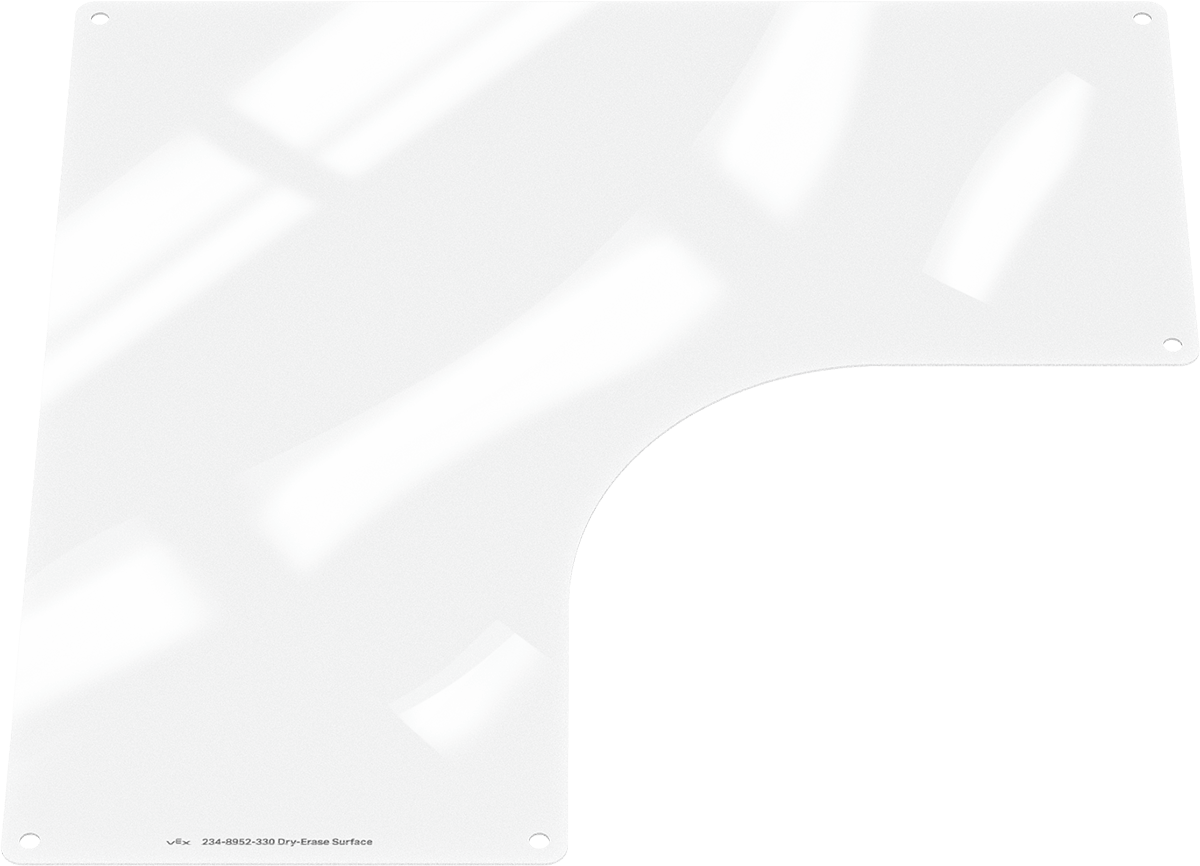

Superficie de pizarra imagen 3 Se adjunta a un azulejo CTE como superficie para dibujar con el marcador de borrado en seco.

imagen de ubicación

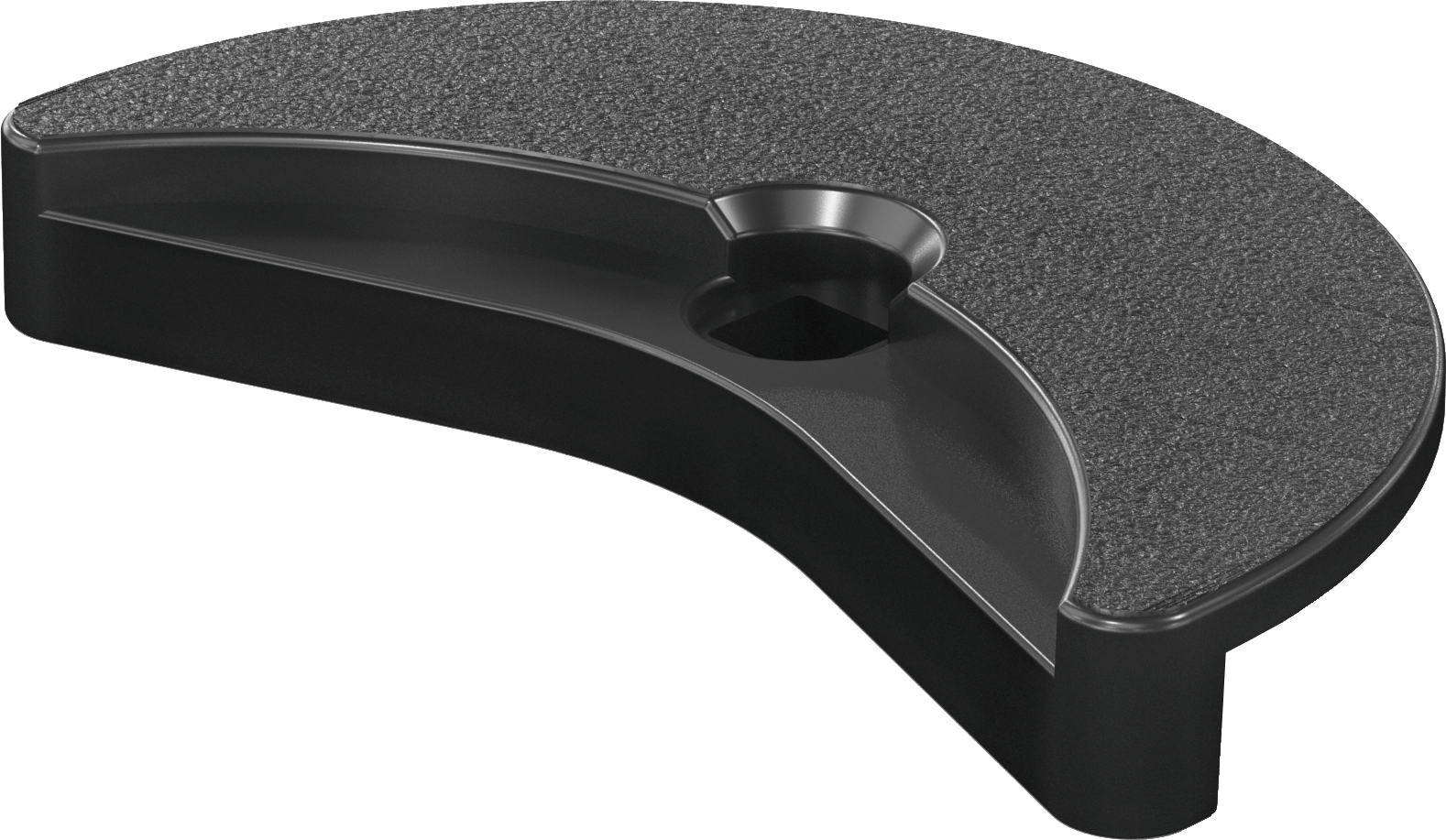

Transportador de serpentina – Plataforma imagen 80 Se utiliza como la parte superior del transportador de serpentina. Las piezas de la plataforma del transportador descansan sobre la parte superior de la sección de 80 eslabones.

imagen de ubicación

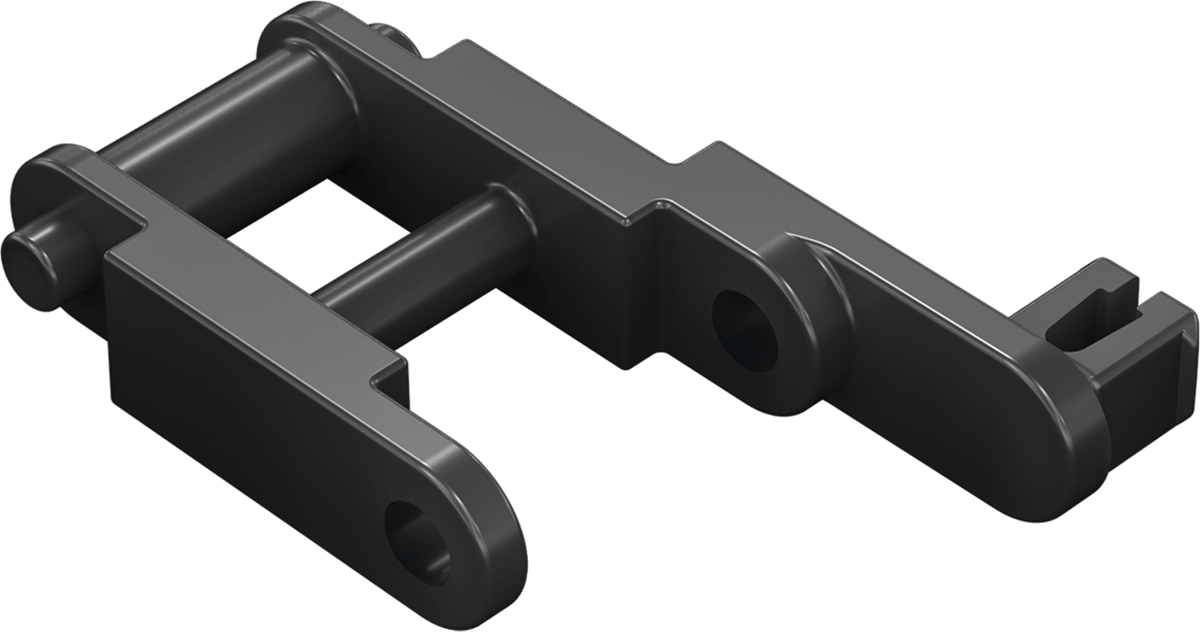

Transportador de serpentina – sección de 80 eslabones imagen 1 conjunto de 80 eslabones  Se utiliza como base del transportador de serpentina. Las piezas de la plataforma del transportador descansan sobre los eslabones.

imagen de ubicación

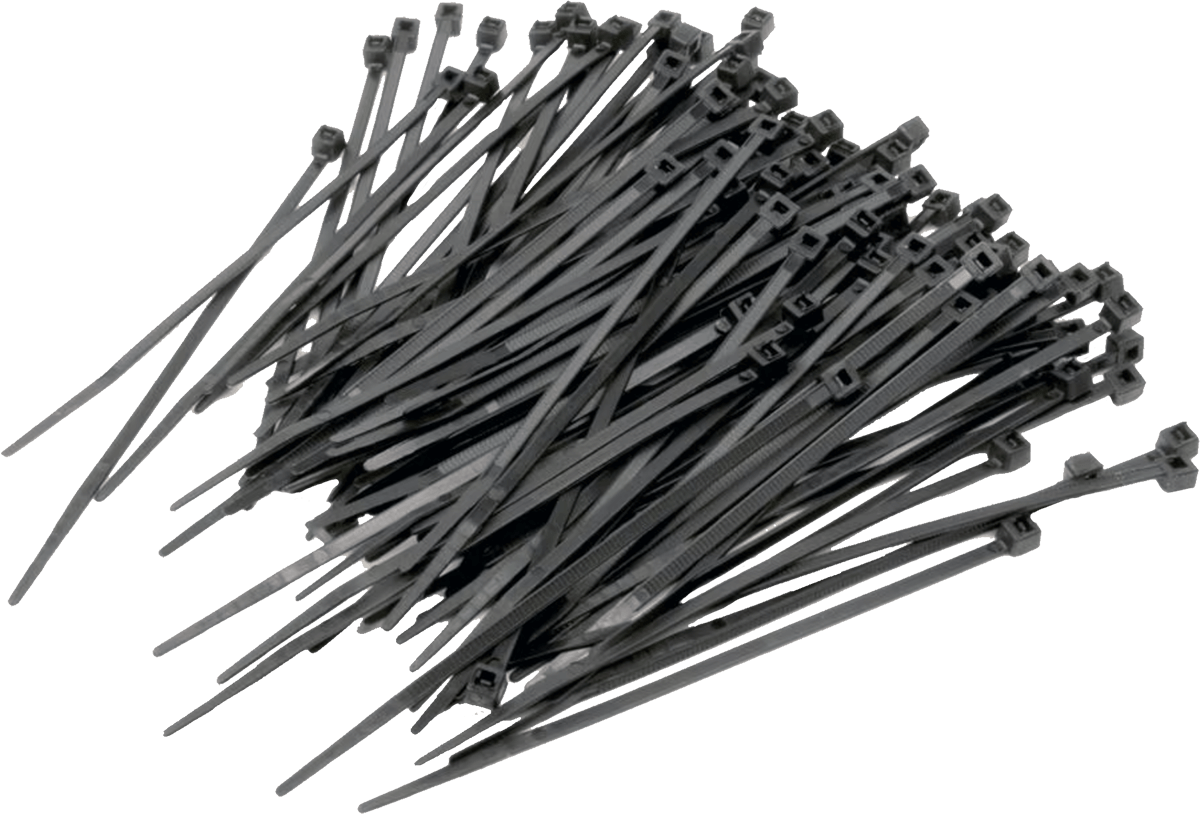

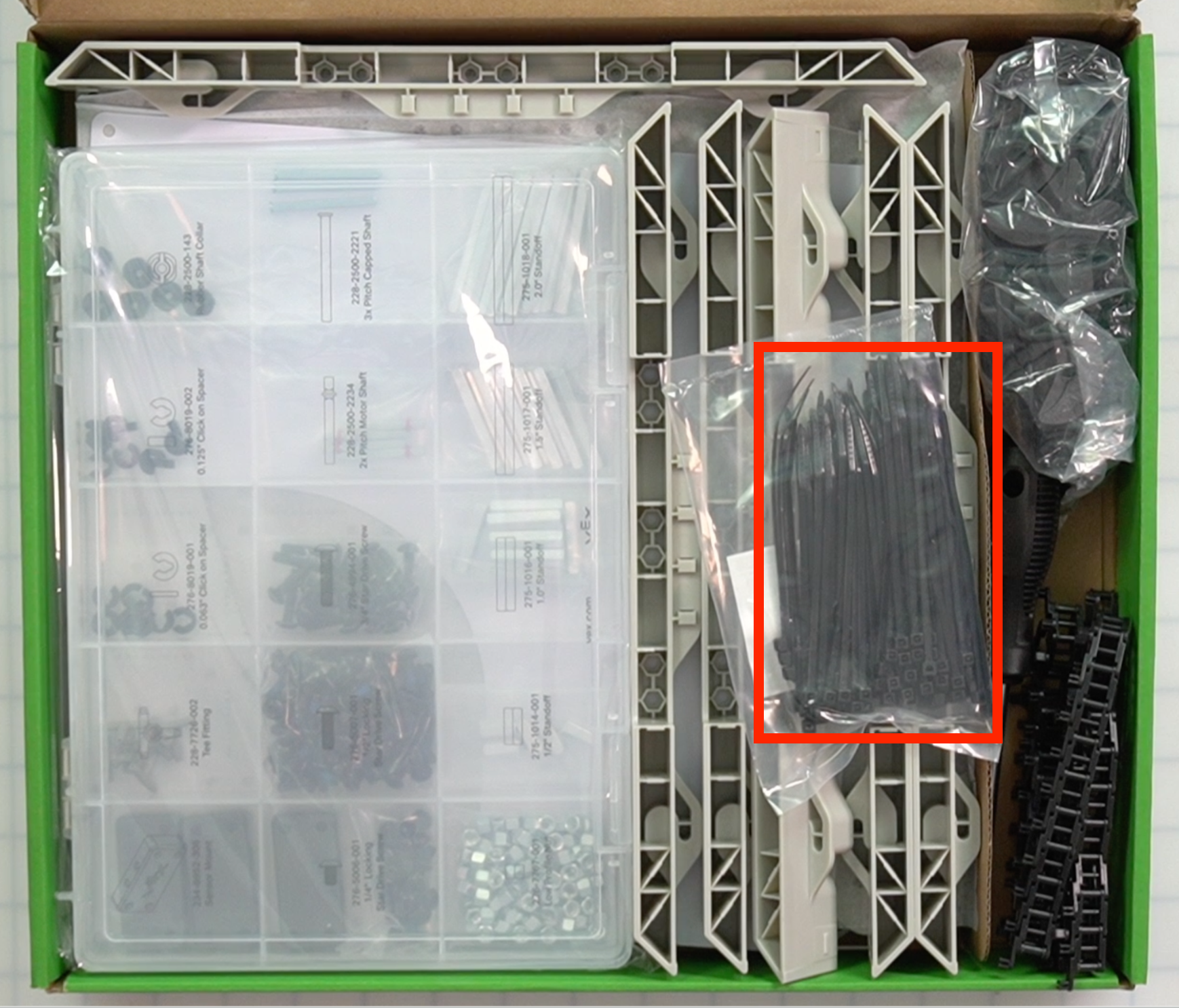

Corbatas - 4" imagen 100 Se utiliza para la gestión de cables.

imagen de ubicación

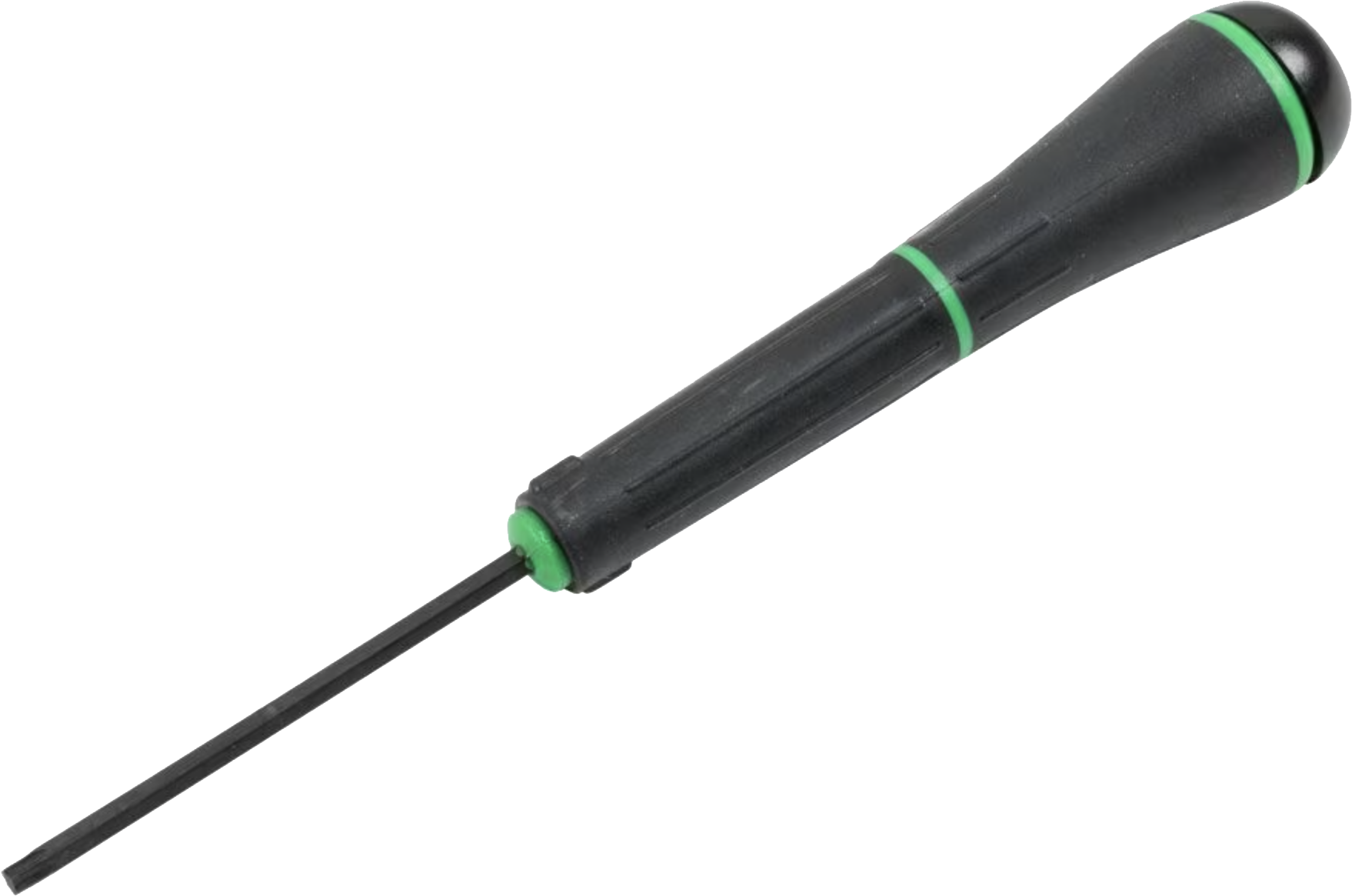

Destornillador T-15 imagen 1 Una herramienta para usar con los tornillos Star-Drive en la caja de hardware.

imagen de ubicación

Estuche de hardware imagen 1 Se utiliza para sostener las piezas de hardware identificadas a continuación.

imagen de ubicación

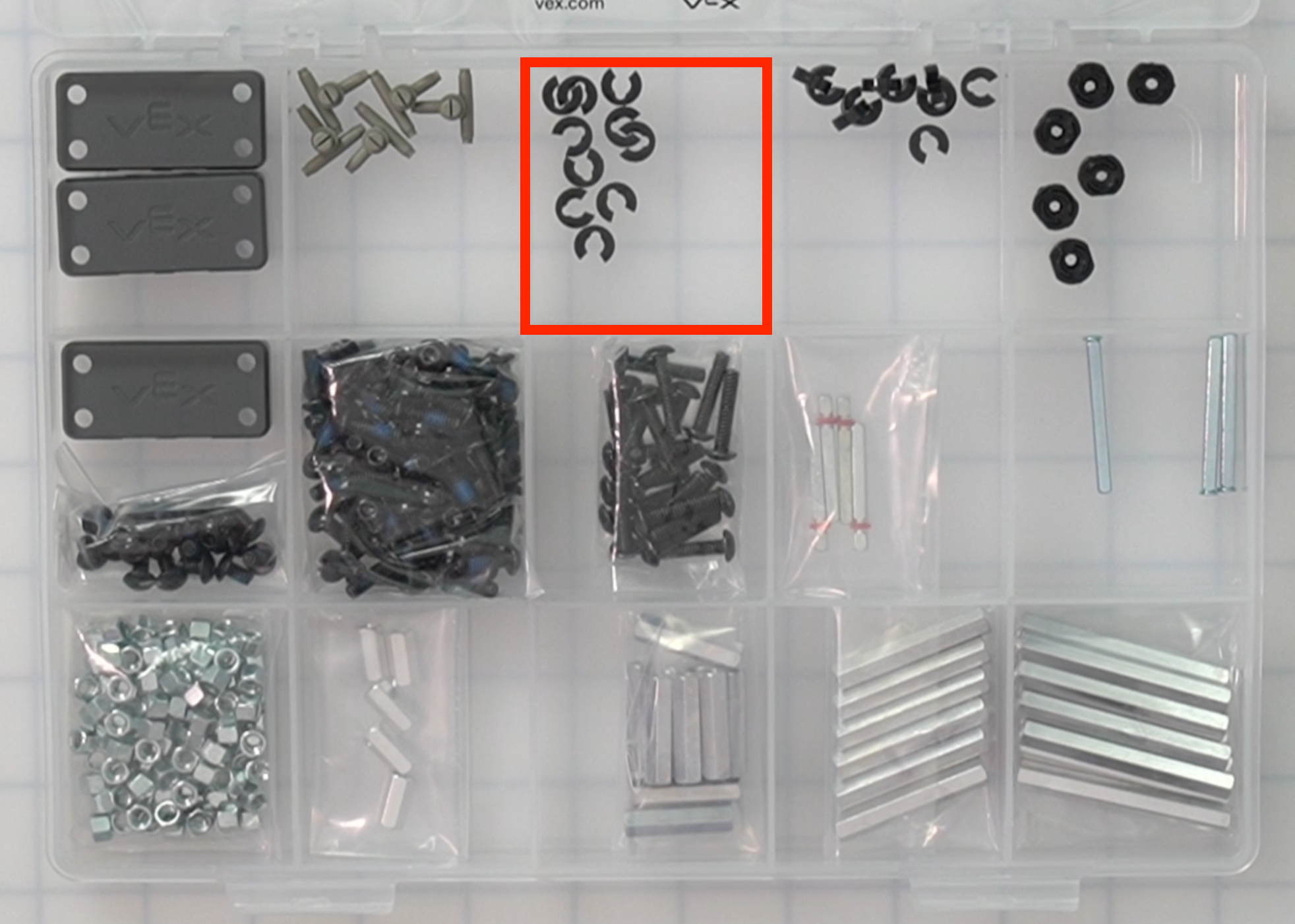

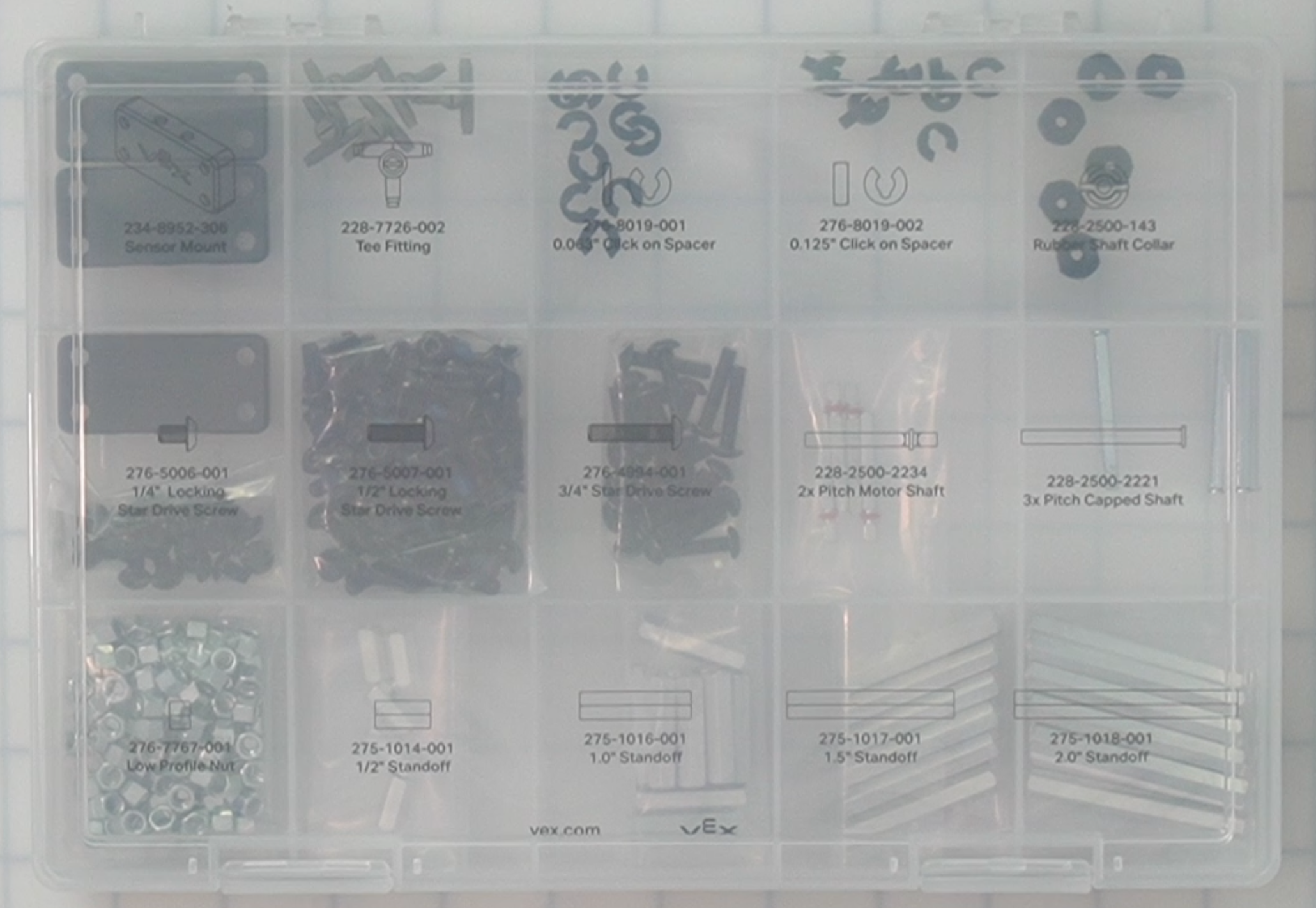

Estuche de hardware

Captura de pantalla 2024-06-07 a las 4.28.40 PM.png

Pieza Foto Cantidad Objetivo Ubicación en el estuche de hardware

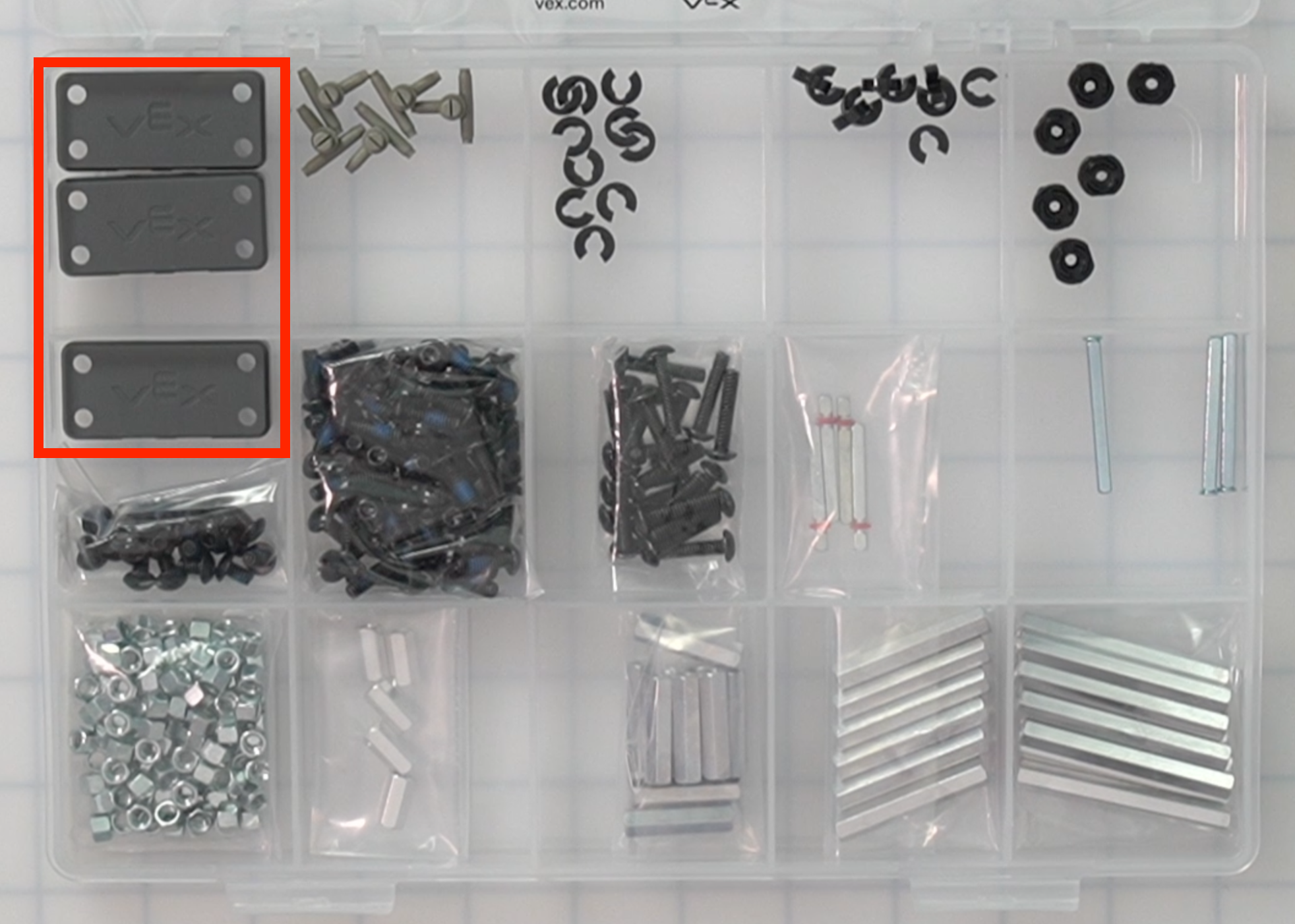

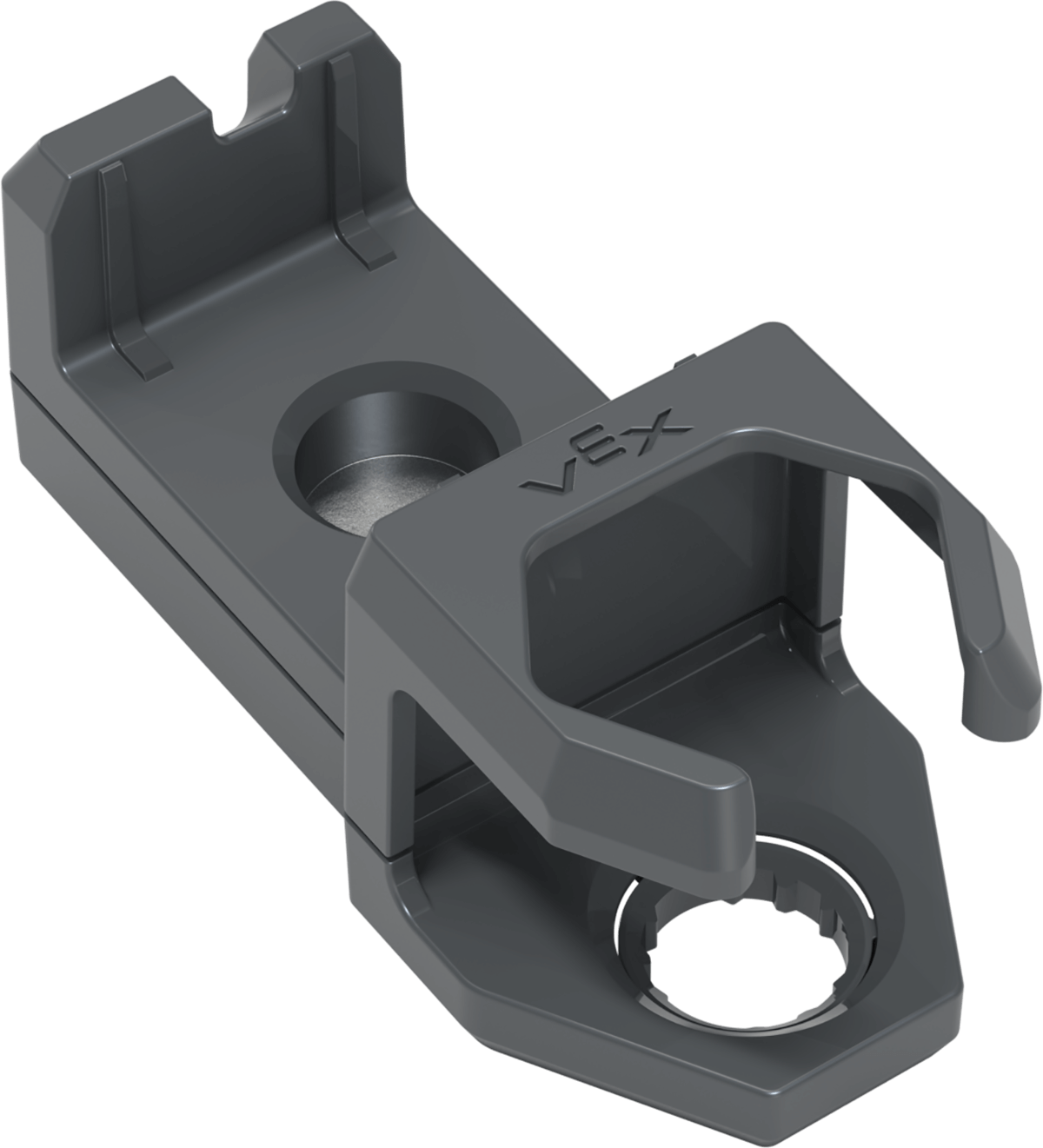

Montaje del sensor imagen 3 Para el montaje de sensores en construcciones CTE Workcell.

imagen de ubicación

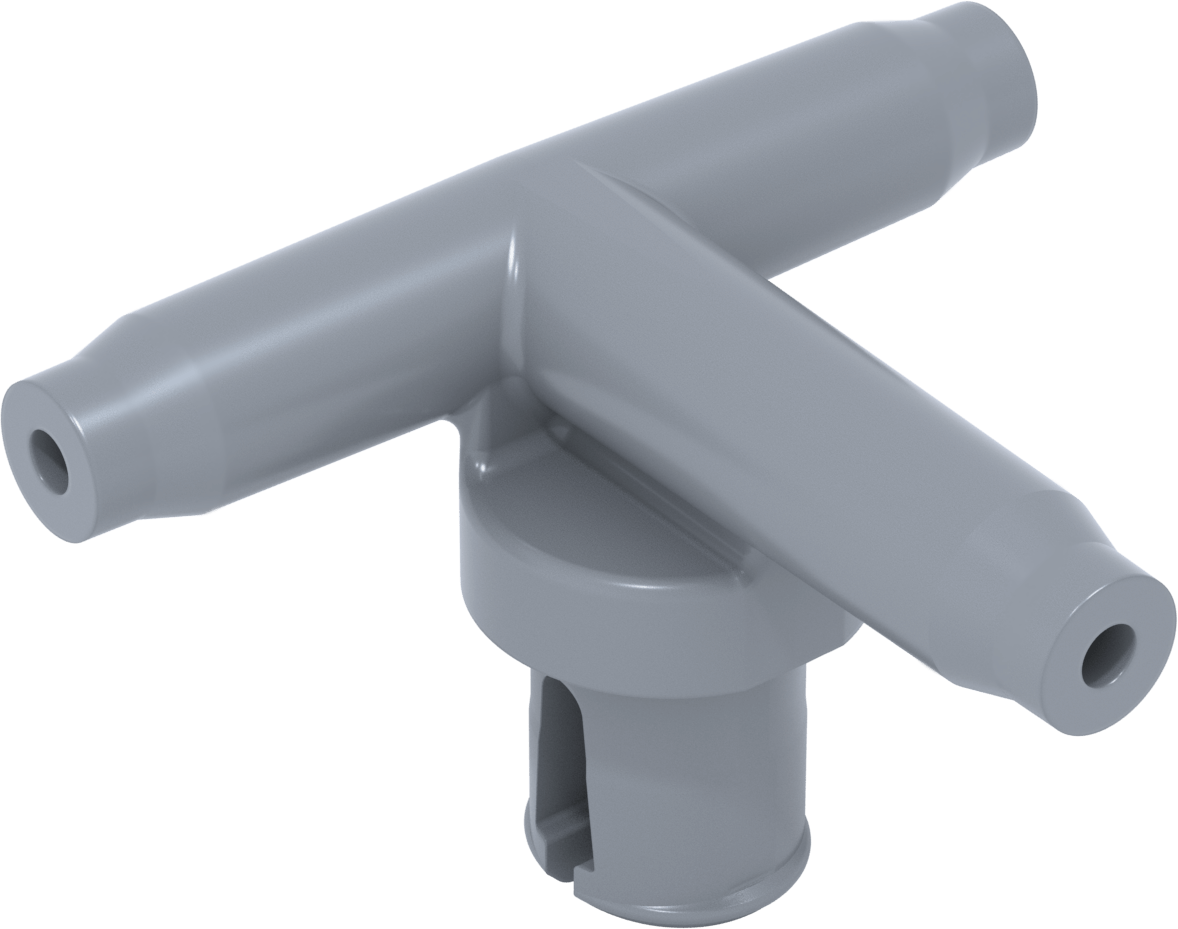

Ajuste de Tee imagen 5 Se utiliza para crear uniones con neumática.

imagen de ubicación

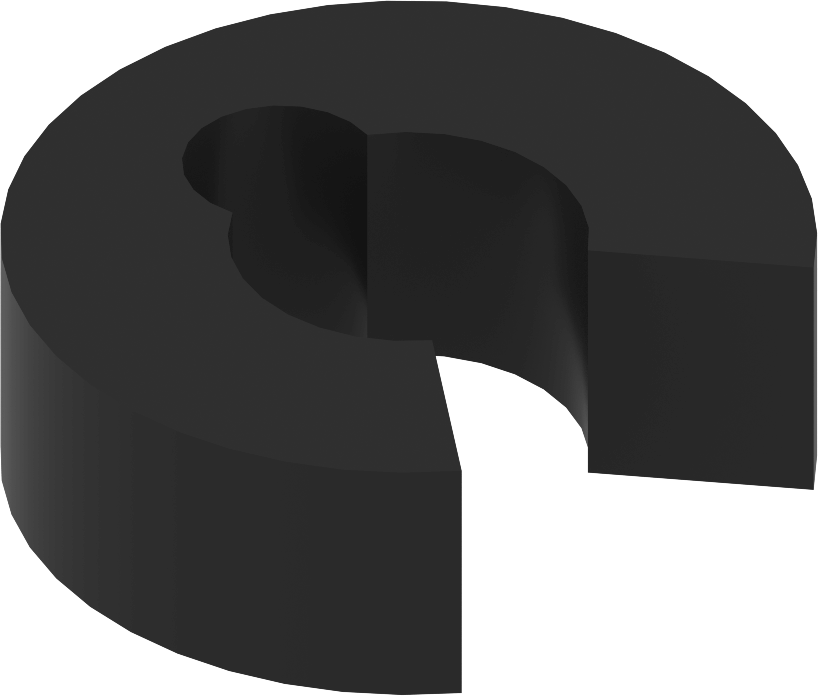

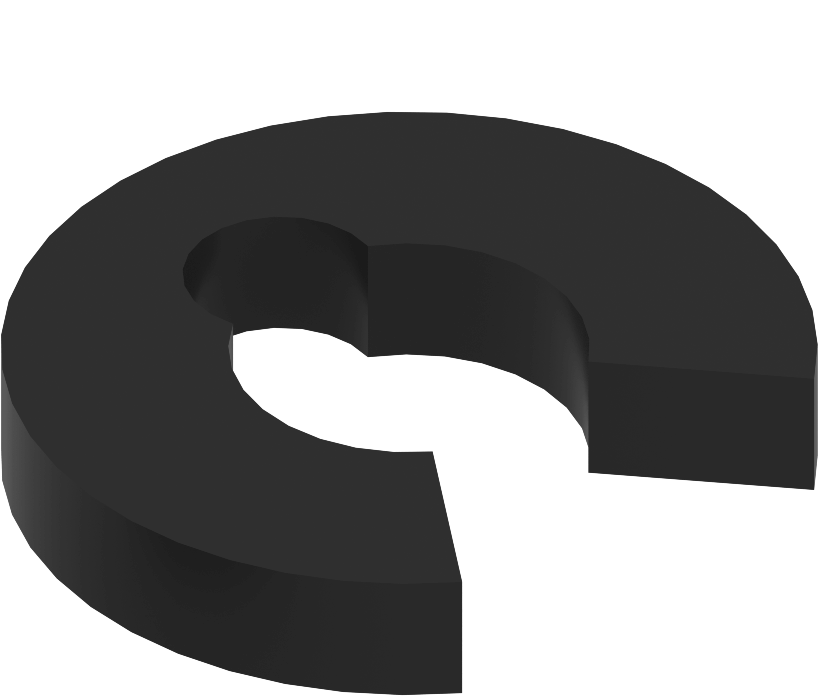

Espaciador de clic de 1/16" (0.063 pulgadas) imagen 10 Se utiliza entre un componente estacionario y uno giratorio para reducir la fricción.

imagen de ubicación

Espaciador de clic de 1/8" (0.125 pulgadas) imagen 10 Se utiliza entre un componente estacionario y uno giratorio para reducir la fricción.

imagen de ubicación

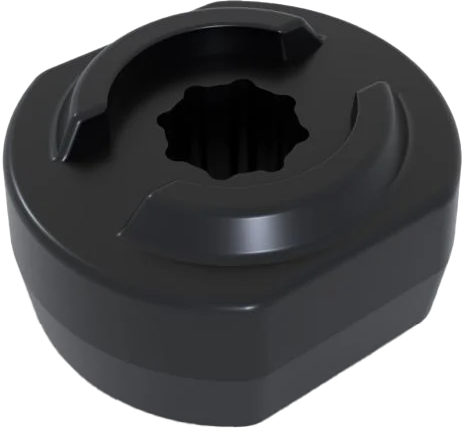

Collar del eje de goma imagen 6 Mantiene un eje en su lugar dentro de la compilación, al tiempo que permite que el eje gire libremente.

imagen de ubicación

Tornillo de bloqueo de estrella de 1/4" (0.25 pulgadas) imagen 20 Se utiliza con una tuerca de perfil bajo o un separador para unir las piezas en el kit de celda de trabajo CTE.

imagen de ubicación

Tornillo de bloqueo de estrella de 1/2" (0,5 pulgadas) imagen 80 Se utiliza con una tuerca de perfil bajo o un separador para unir las piezas en el kit de celda de trabajo CTE.

imagen de ubicación

Tornillo de transmisión en estrella de 3/4" (0.75 pulgadas) imagen 20 Se utiliza con una tuerca de perfil bajo o un separador para unir las piezas en el kit de celda de trabajo CTE.

imagen de ubicación

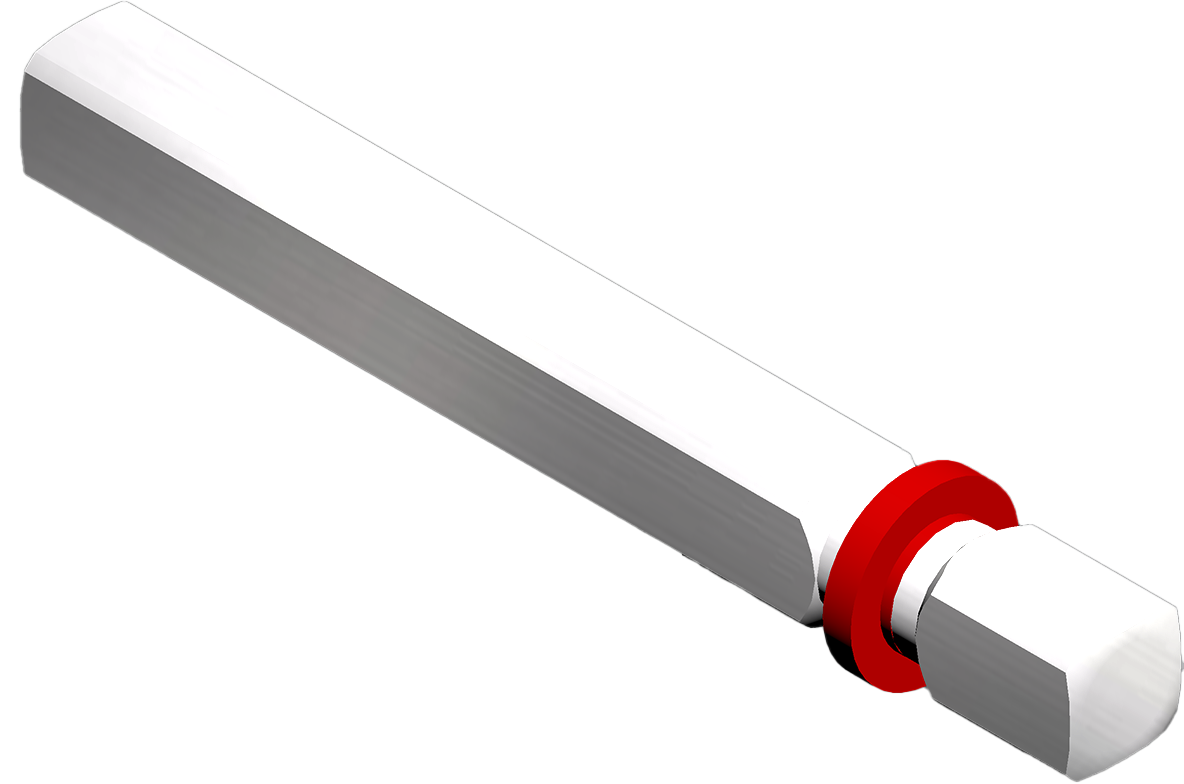

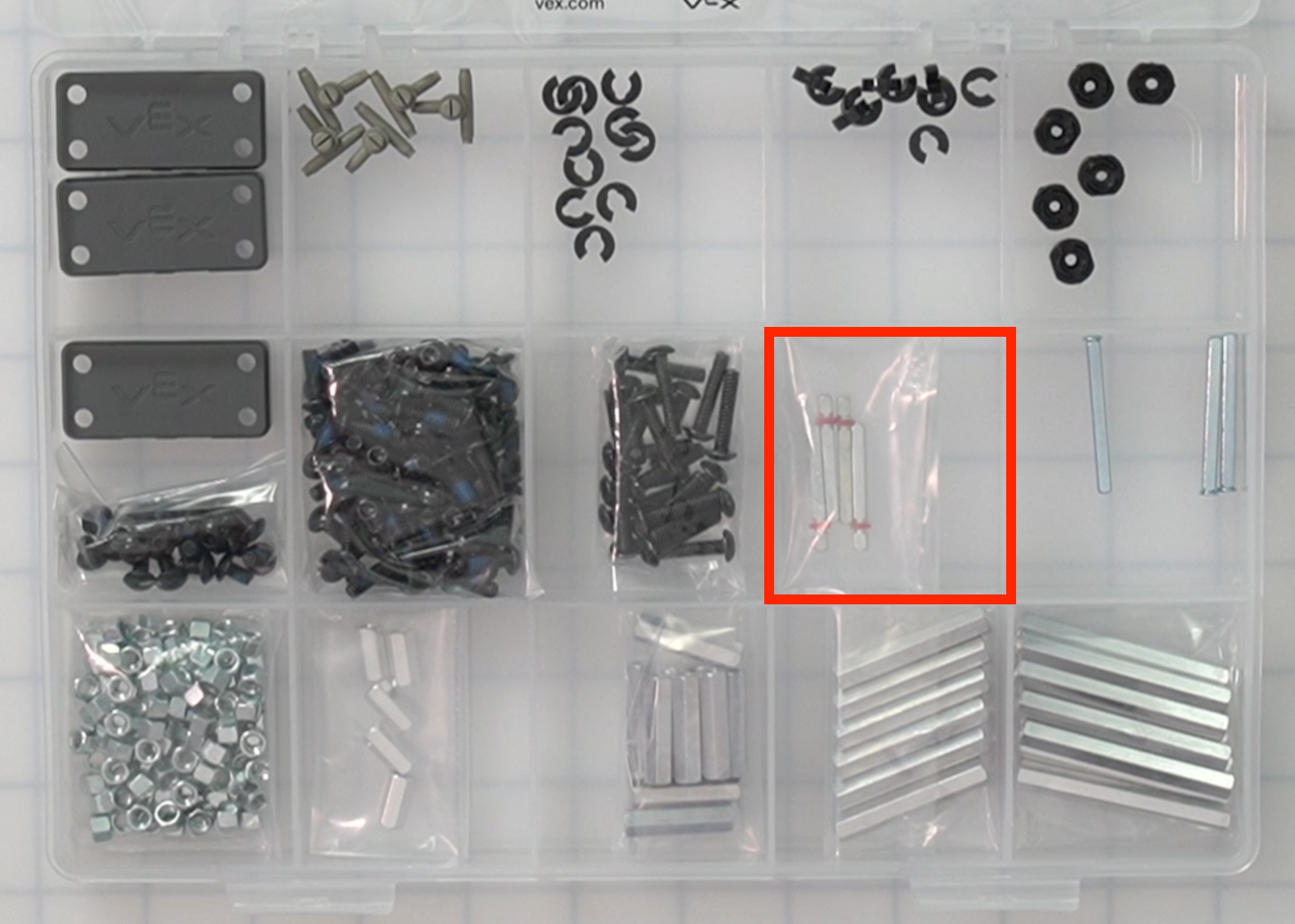

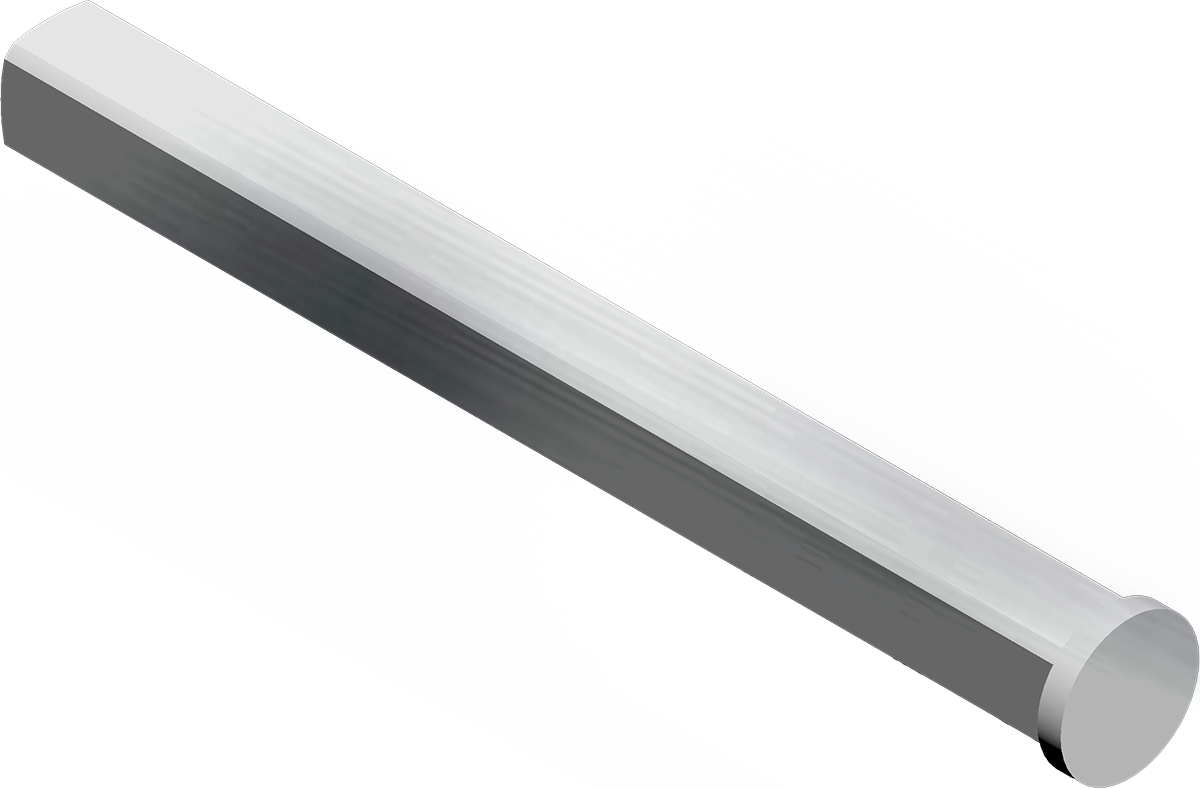

2x Eje del motor de paso

imagen 4 Se conecta a un motor y permite que los elementos de construcción giren o giren.

imagen de ubicación

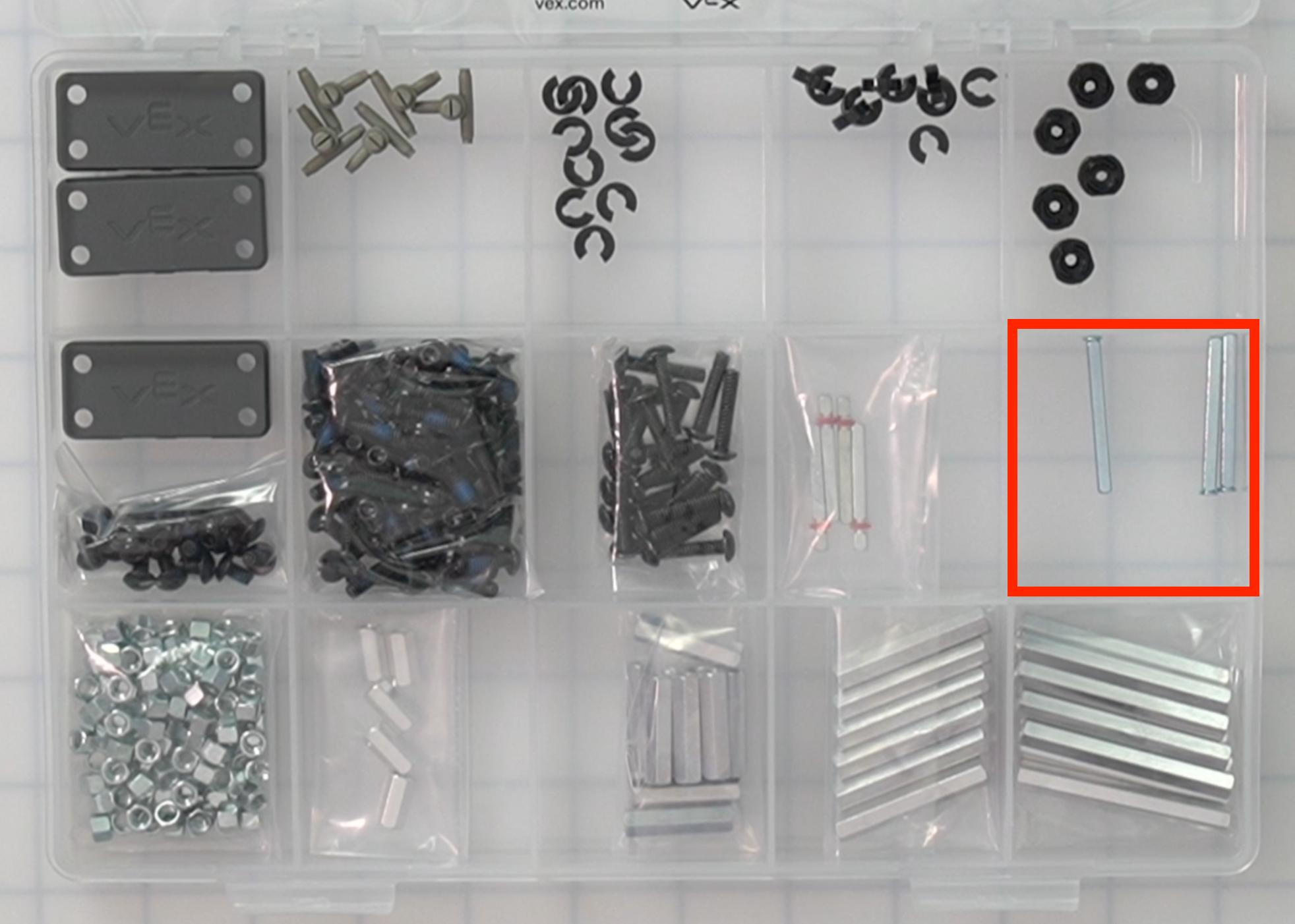

3x Eje con tapa de paso imagen 3 Se conecta a un motor y permite que los elementos de construcción giren o giren.

imagen de ubicación

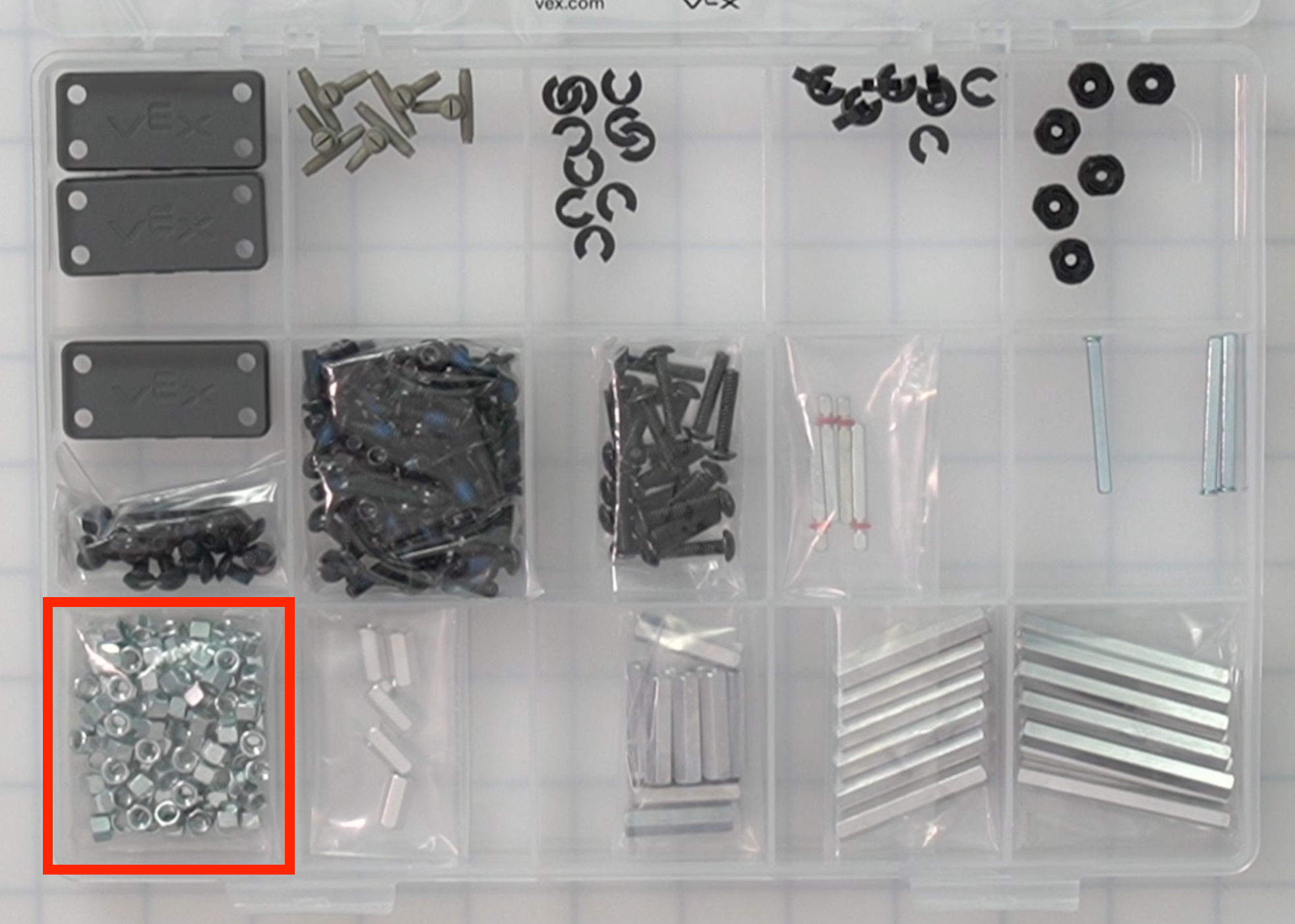

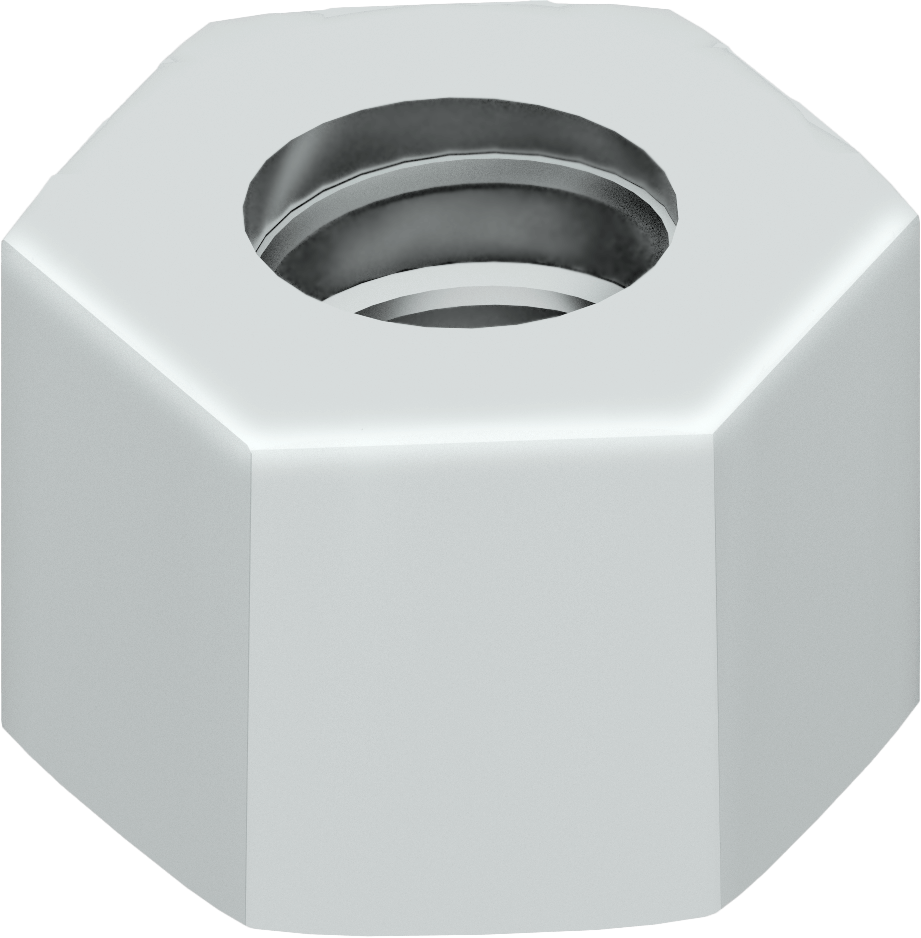

Tuerca de perfil bajo imagen 100 Se utiliza con un tornillo para fijar las piezas en el kit CTE Workcell.

imagen de ubicación

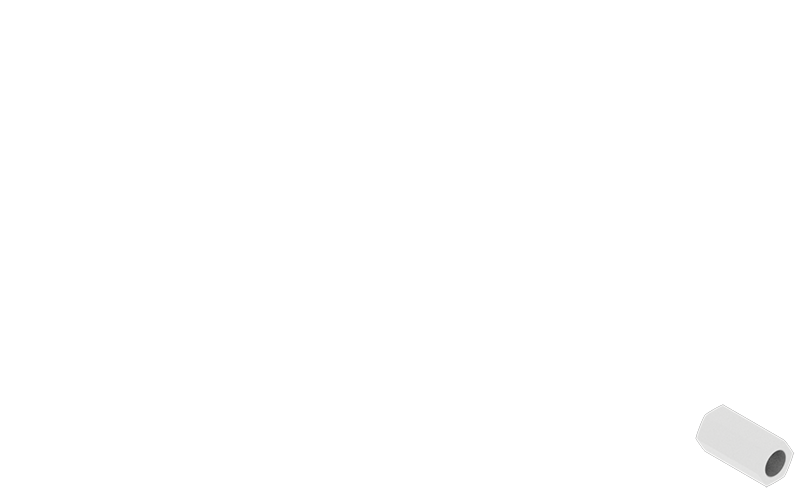

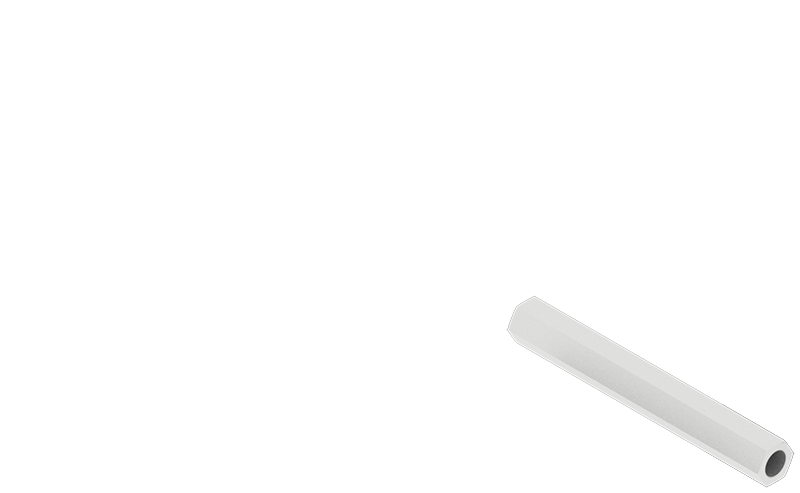

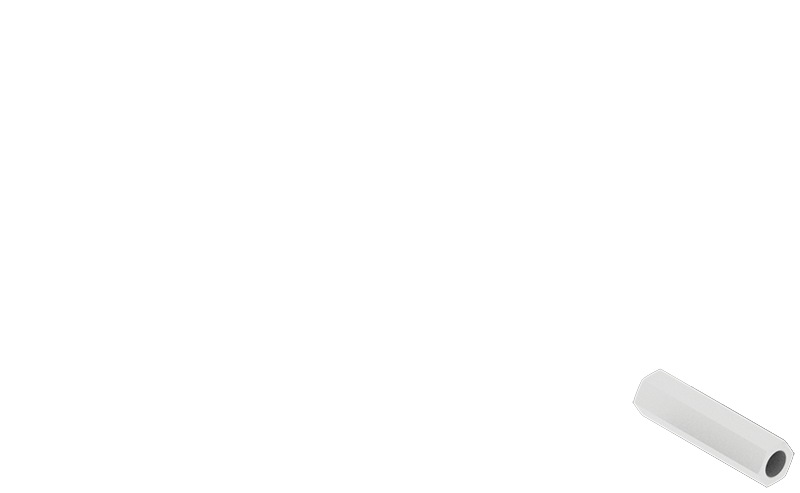

Separador de 1/2" (0.5 pulgadas) imagen 5 Se utiliza para separar dos partes en una construcción mientras se crea una conexión rígida.

imagen de ubicación

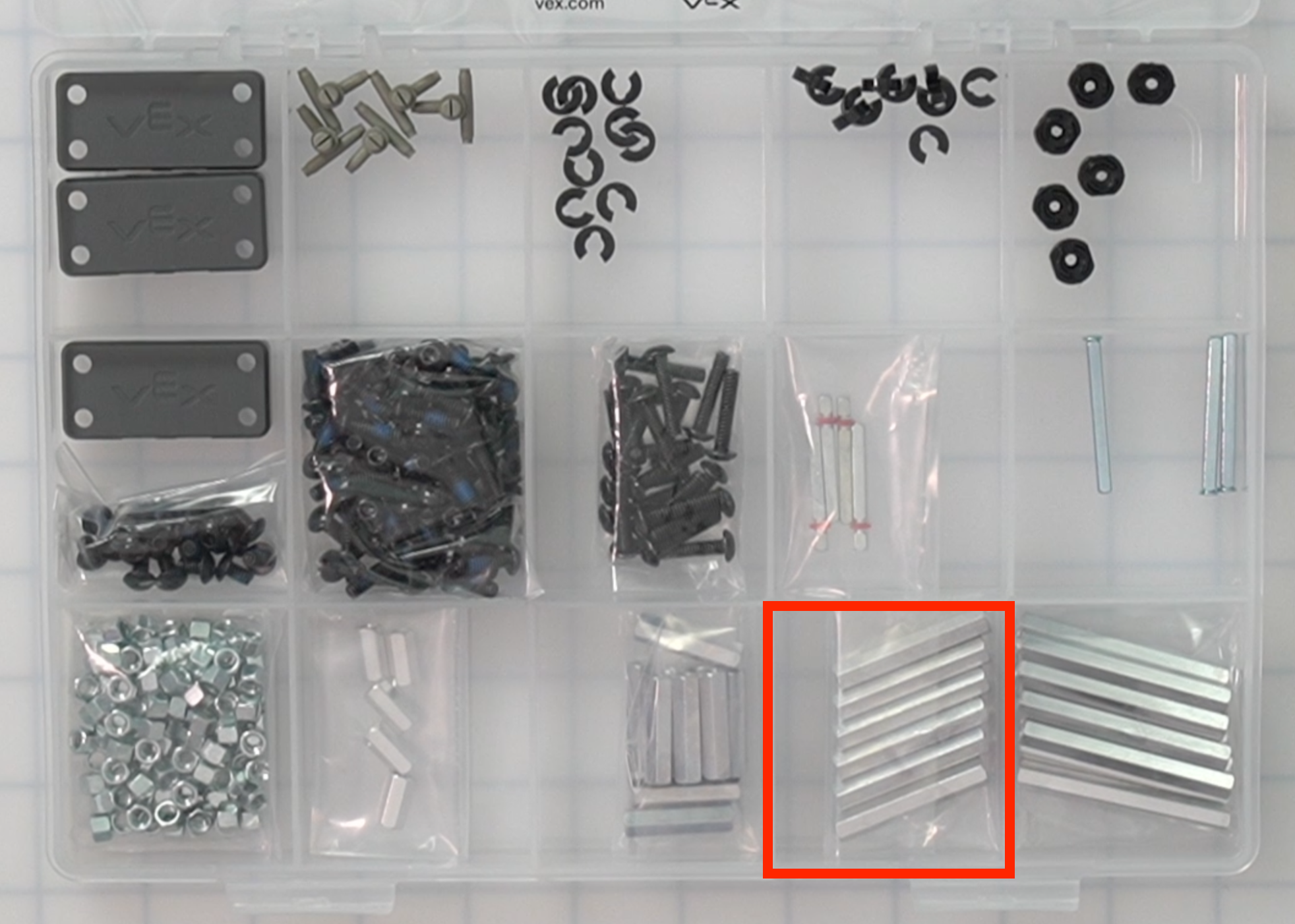

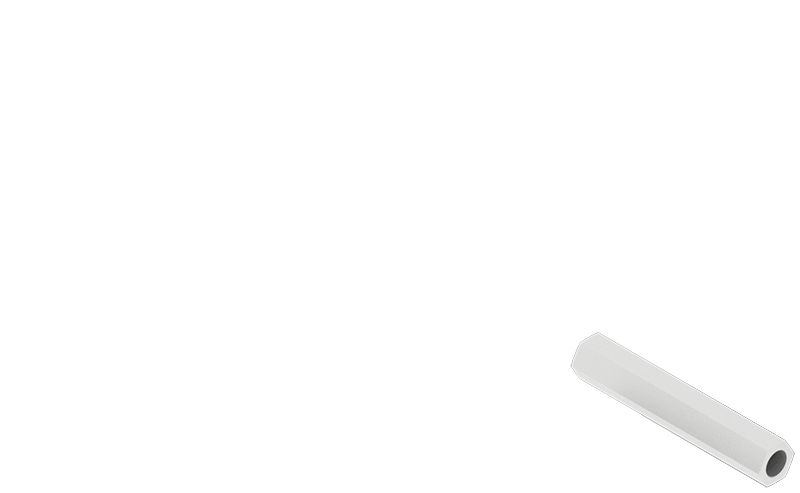

Separador de 1" (1.0 pulgada) imagen 10 Se utiliza para separar dos partes en una construcción mientras se crea una conexión rígida.

imagen de ubicación

Separador de 1 1/2" (1.5 pulgadas) imagen 6 Se utiliza para separar dos partes en una construcción mientras se crea una conexión rígida.

imagen de ubicación

Separador de 2" (2.0 pulgadas) imagen 10 Se utiliza para separar dos partes en una construcción mientras se crea una conexión rígida.

imagen de ubicación

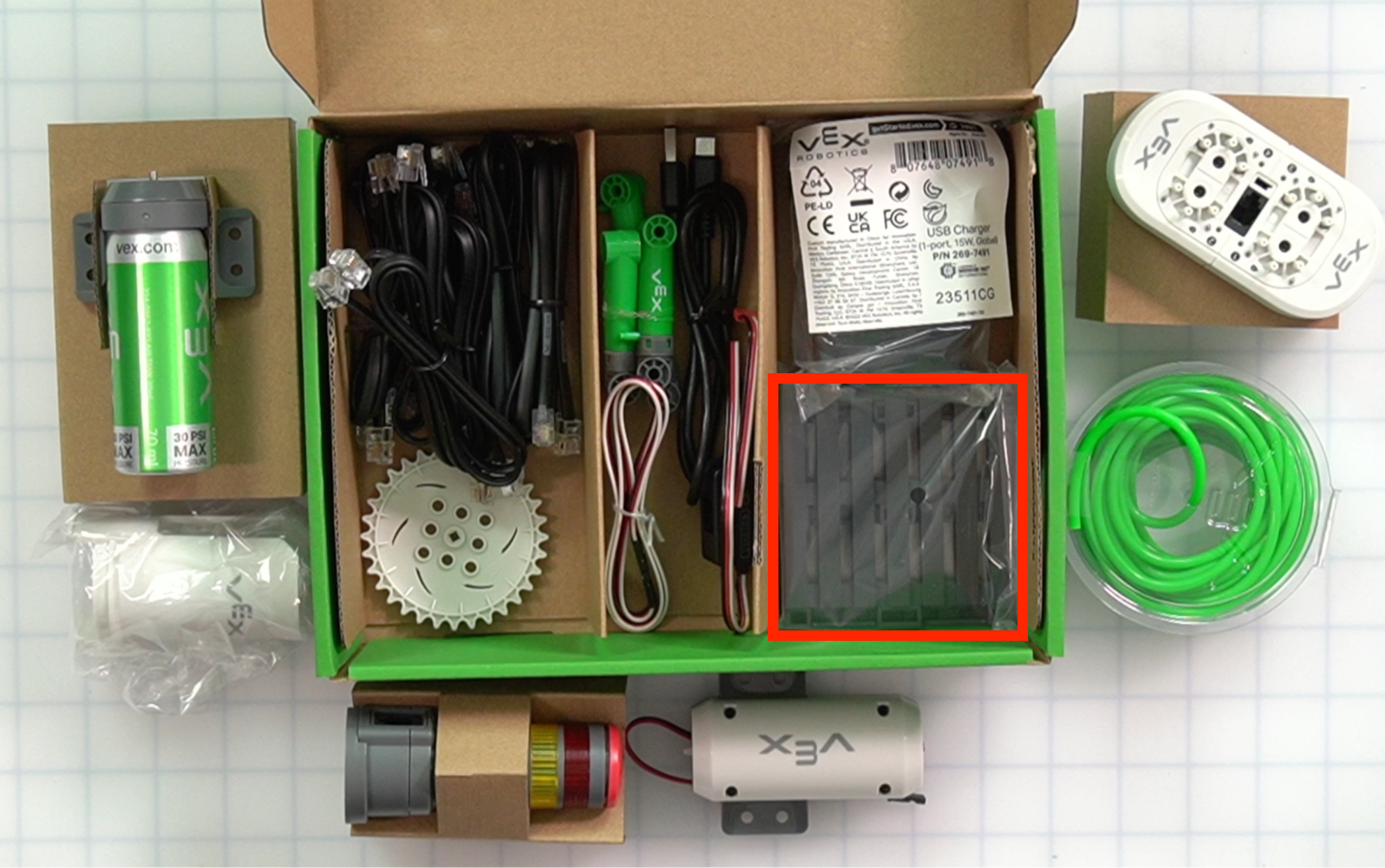

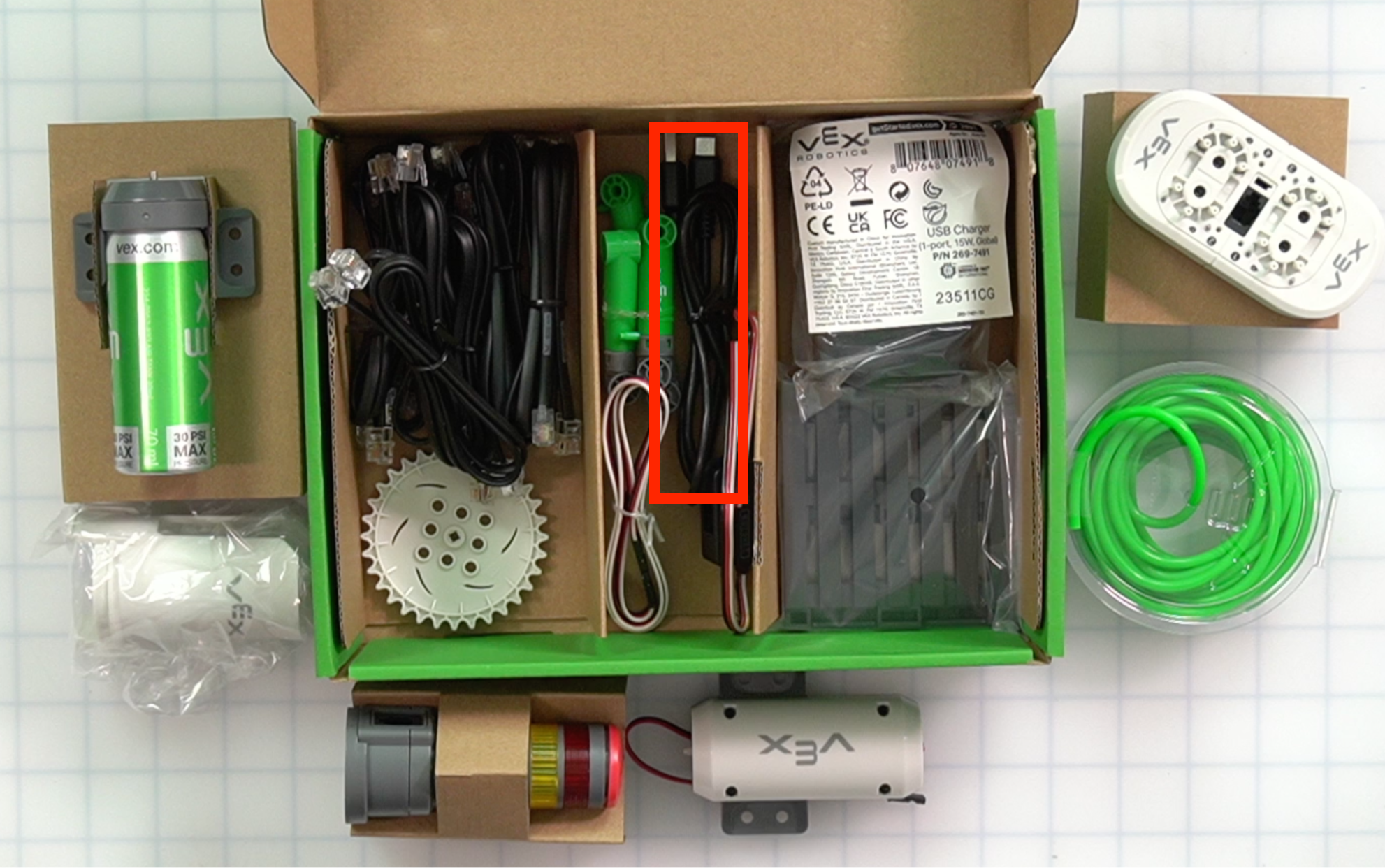

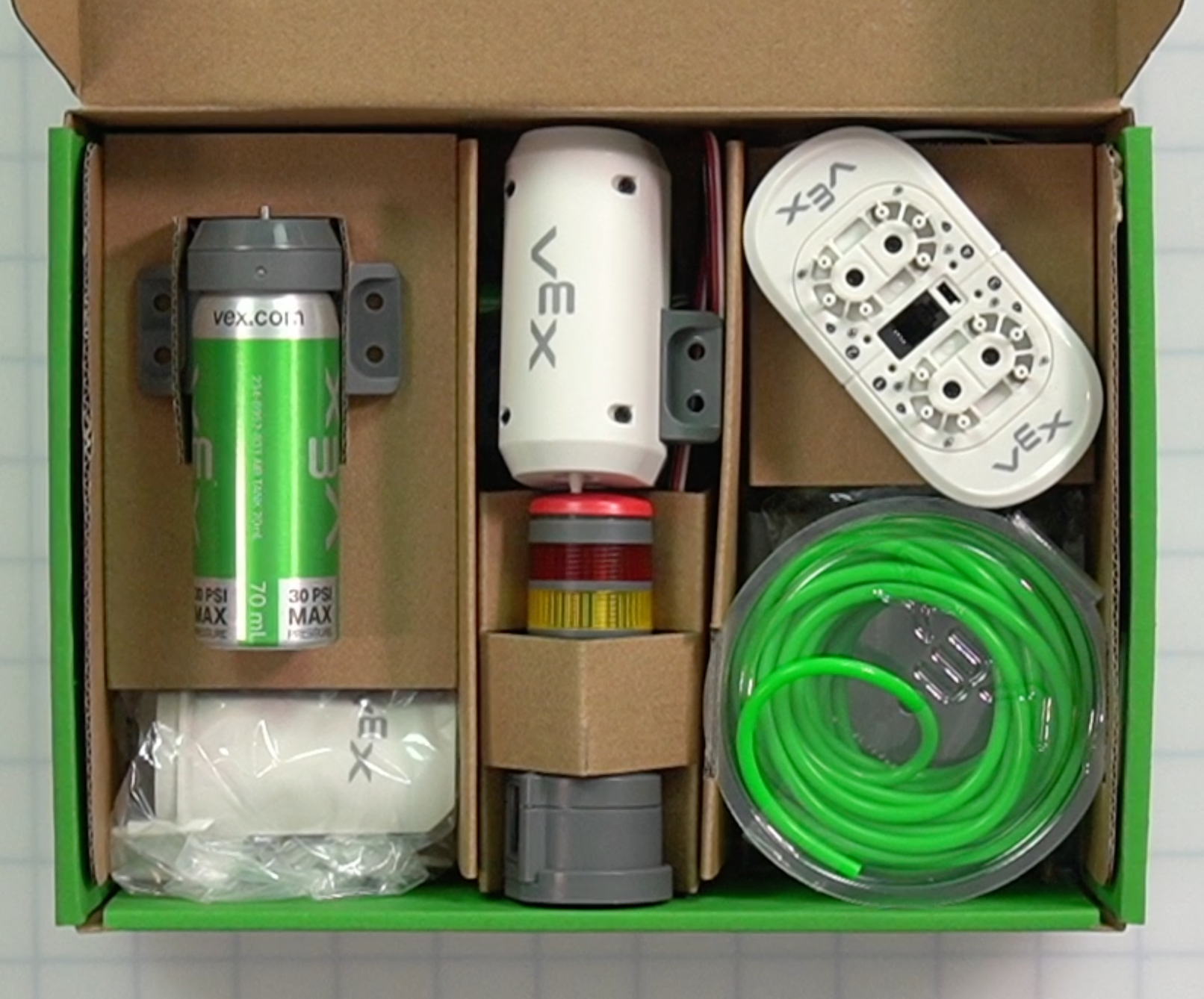

Componentes Caja 2

Captura de pantalla 2024-06-07 a las 4.29.28 PM.png

Pieza Foto Cantidad Objetivo Ubicación
Torre de señales imagen 1 descripción

imagen de ubicación

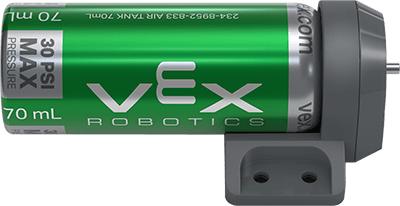

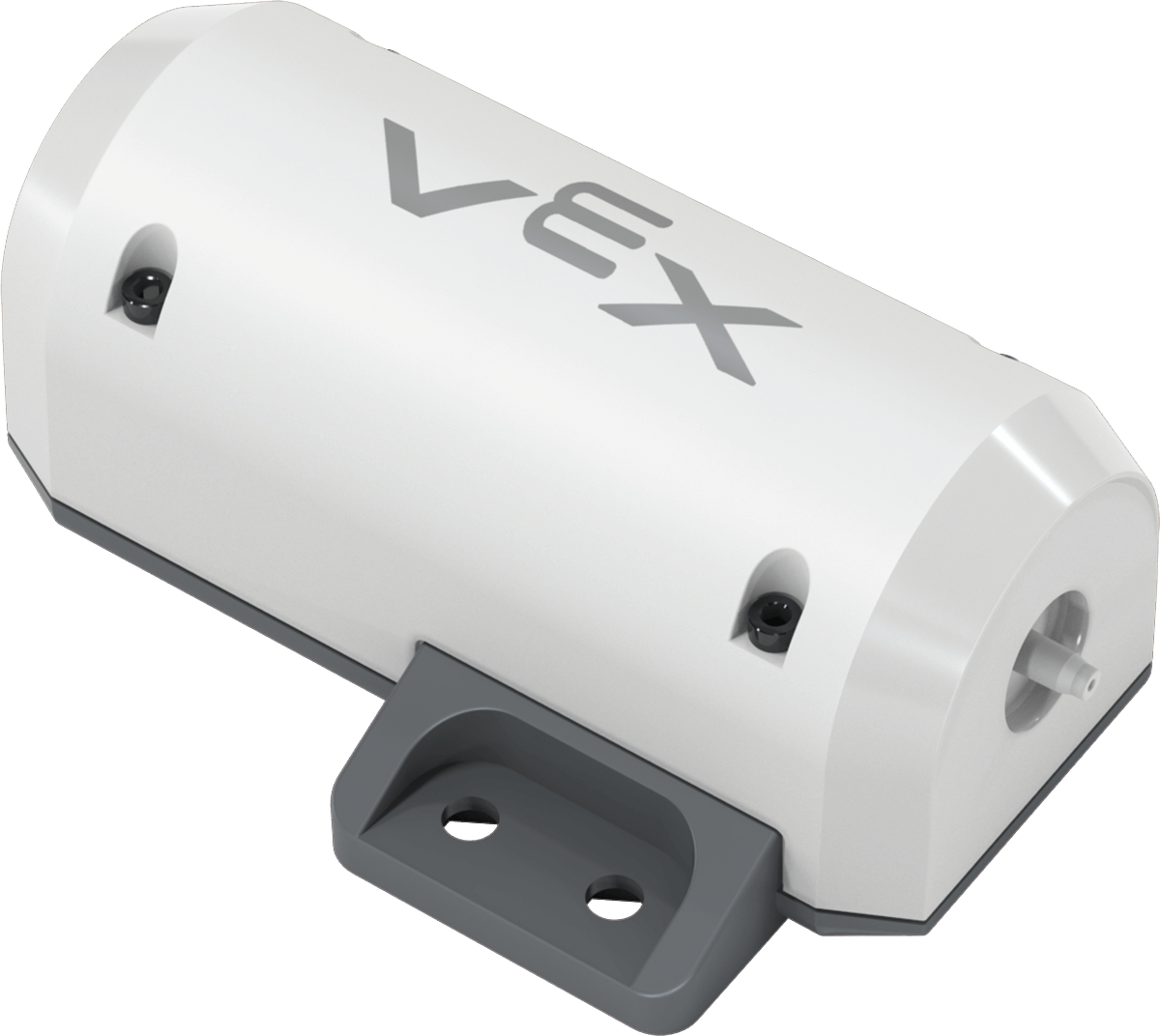

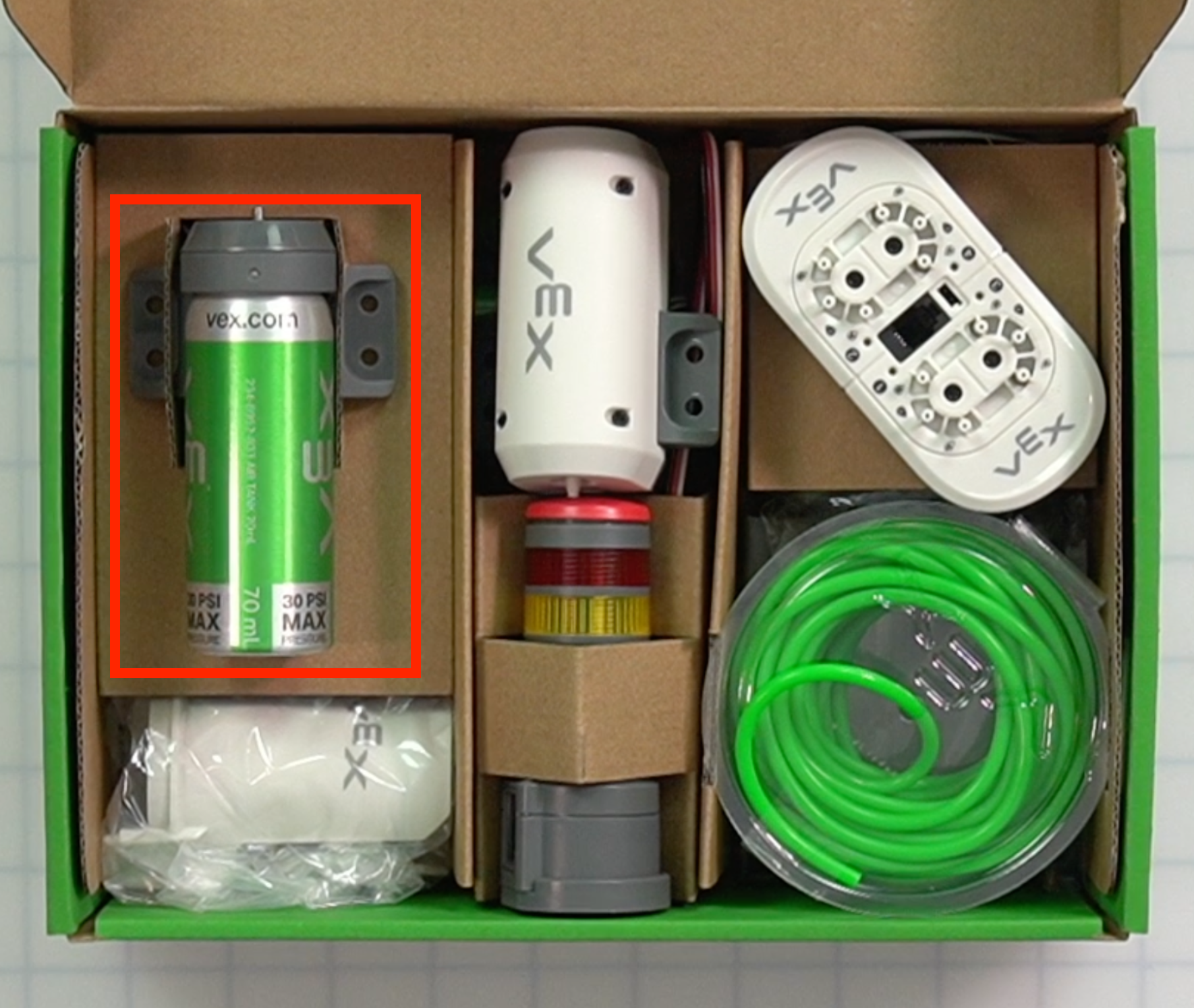

Tanque de aire – 70mL imagen 1 Se utiliza para almacenar aire a presión.

imagen de ubicación

Bomba de aire imagen 1 Se utiliza para comprimir el aire para el sistema neumático.

imagen de ubicación

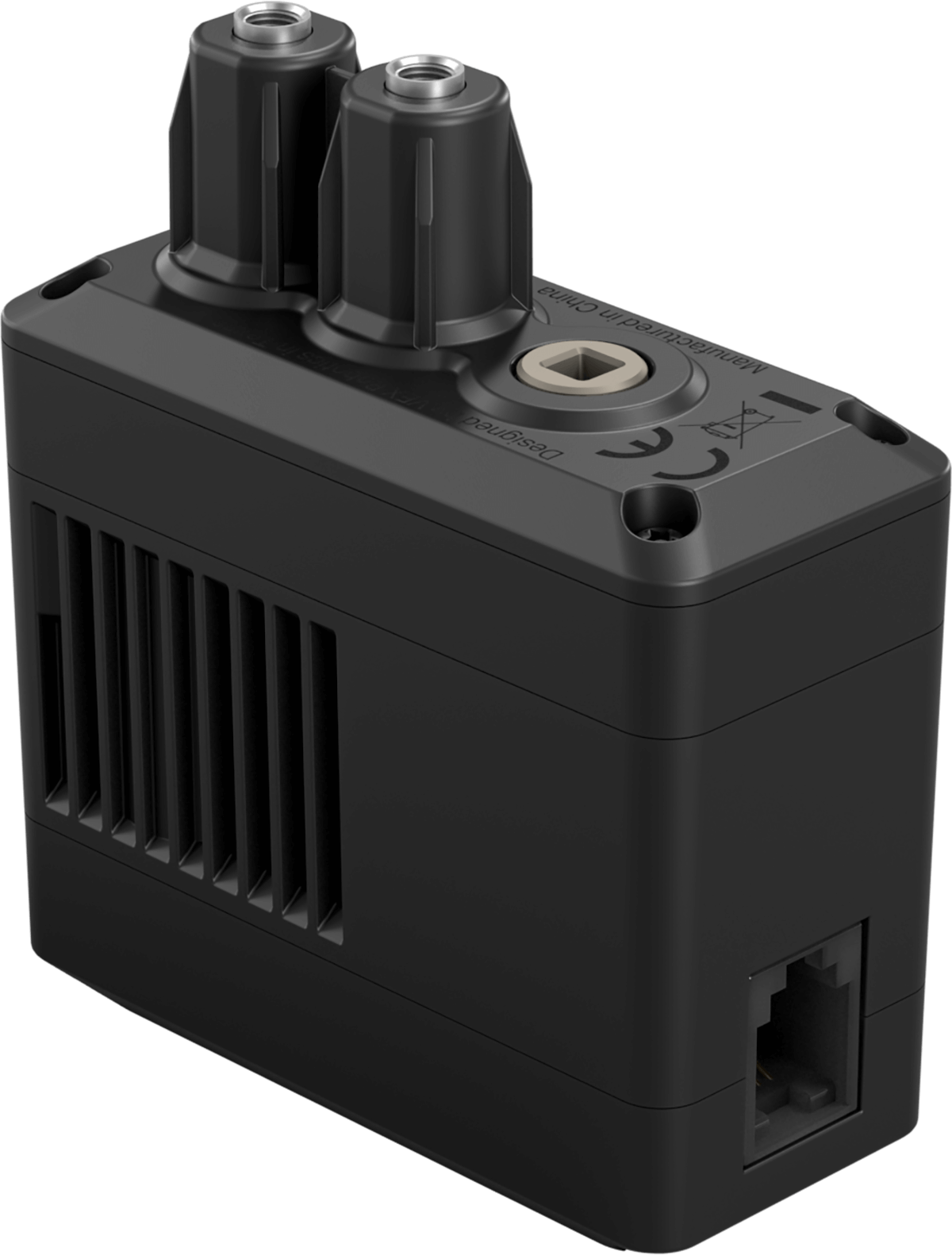

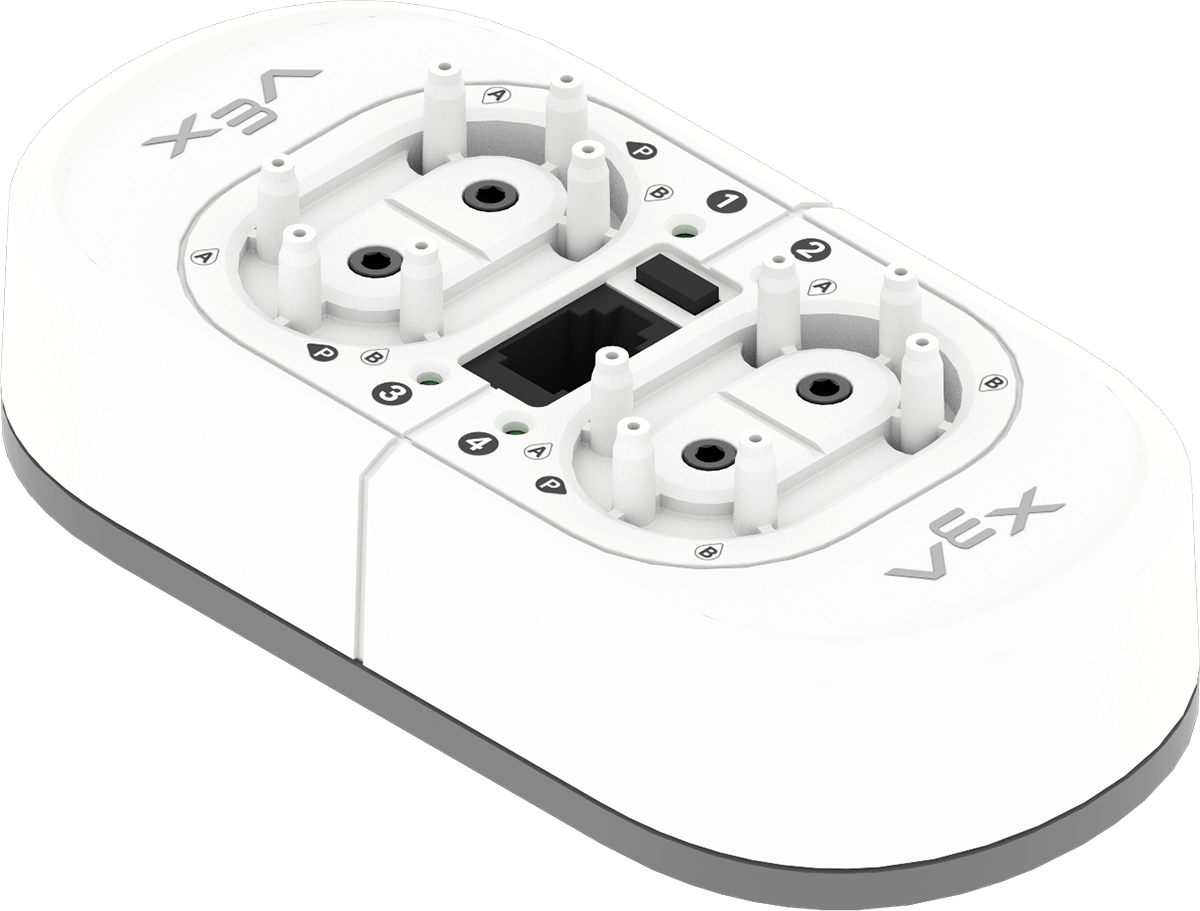

Solenoide neumático imagen 1 Se utiliza para controlar electrónicamente el flujo de aire alrededor del sistema neumático.

imagen de ubicación

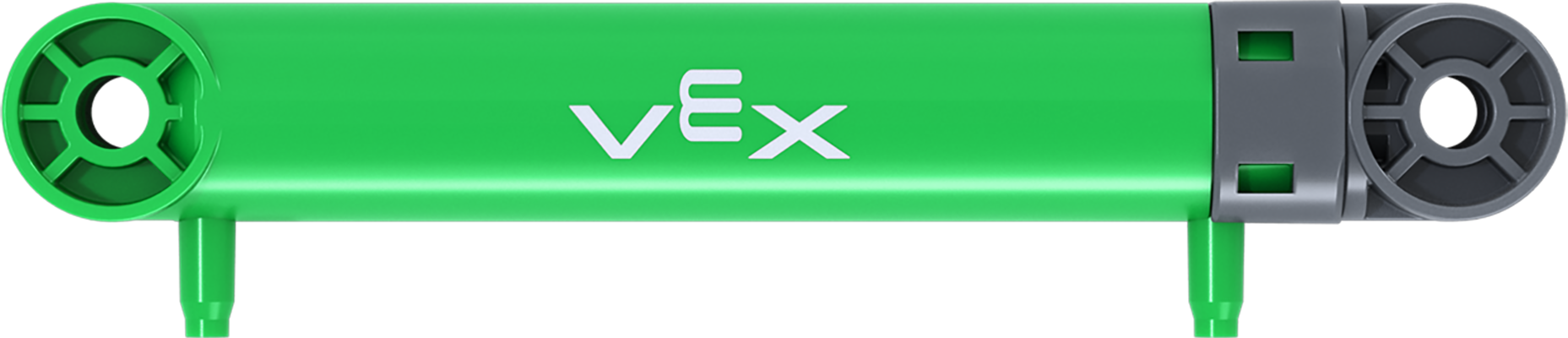

Cilindro neumático de 2 tiempos de paso imagen 2 Convierte el aire presurizado en un movimiento hacia adelante y hacia atrás y puede extenderse (empujar) y retraerse (tirar).

imagen de ubicación

Cilindro neumático de 4 tiempos de paso imagen 1 Convierte el aire presurizado en un movimiento hacia adelante y hacia atrás y puede extenderse (empujar) y retraerse (tirar).

imagen de ubicación

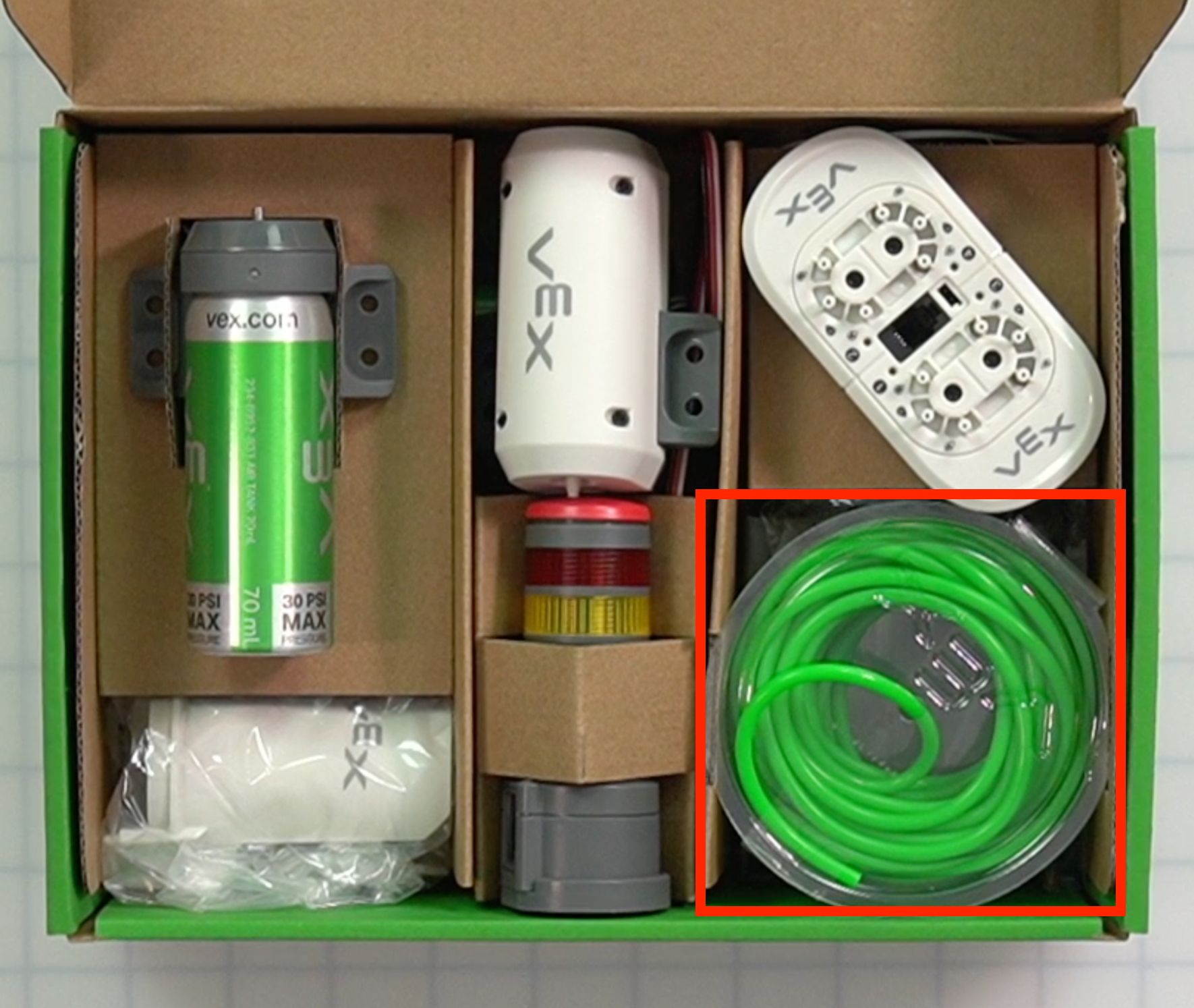

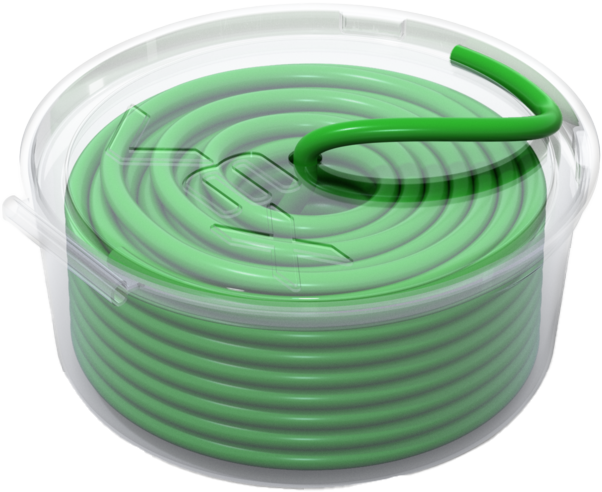

Tubo de 4 mm imagen 6.5 metros Se utiliza para mover el aire presurizado del solenoide neumático al resto del sistema.

imagen de ubicación

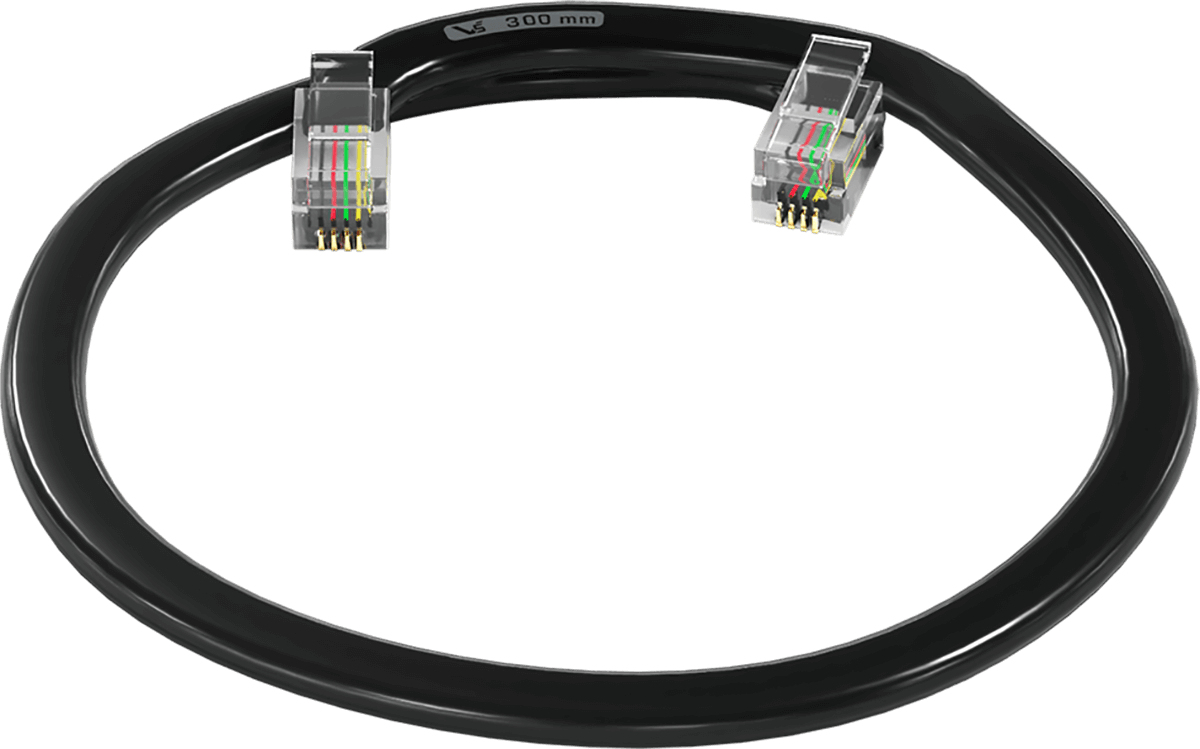

Cable inteligente V5 – 300 mm imagen 6 Se utiliza para conectar dispositivos al cerebro EXP.

imagen de ubicación

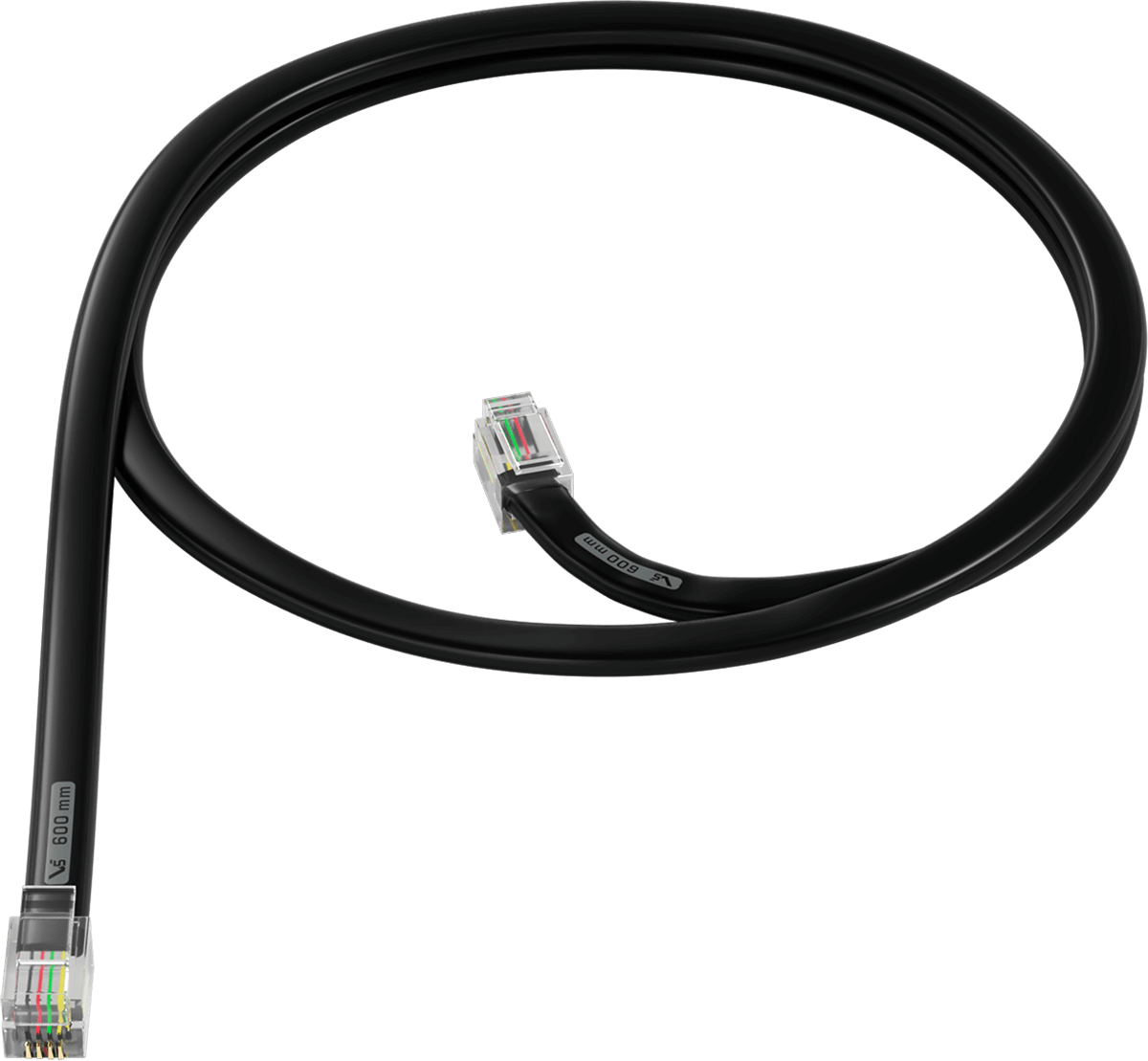

Cable inteligente V5 – 600 mm imagen 3 Se utiliza para conectar dispositivos al cerebro EXP.

imagen de ubicación

Cable inteligente V5 – 600 mm imagen 3 Se utiliza para conectar dispositivos al cerebro EXP.

imagen de ubicación

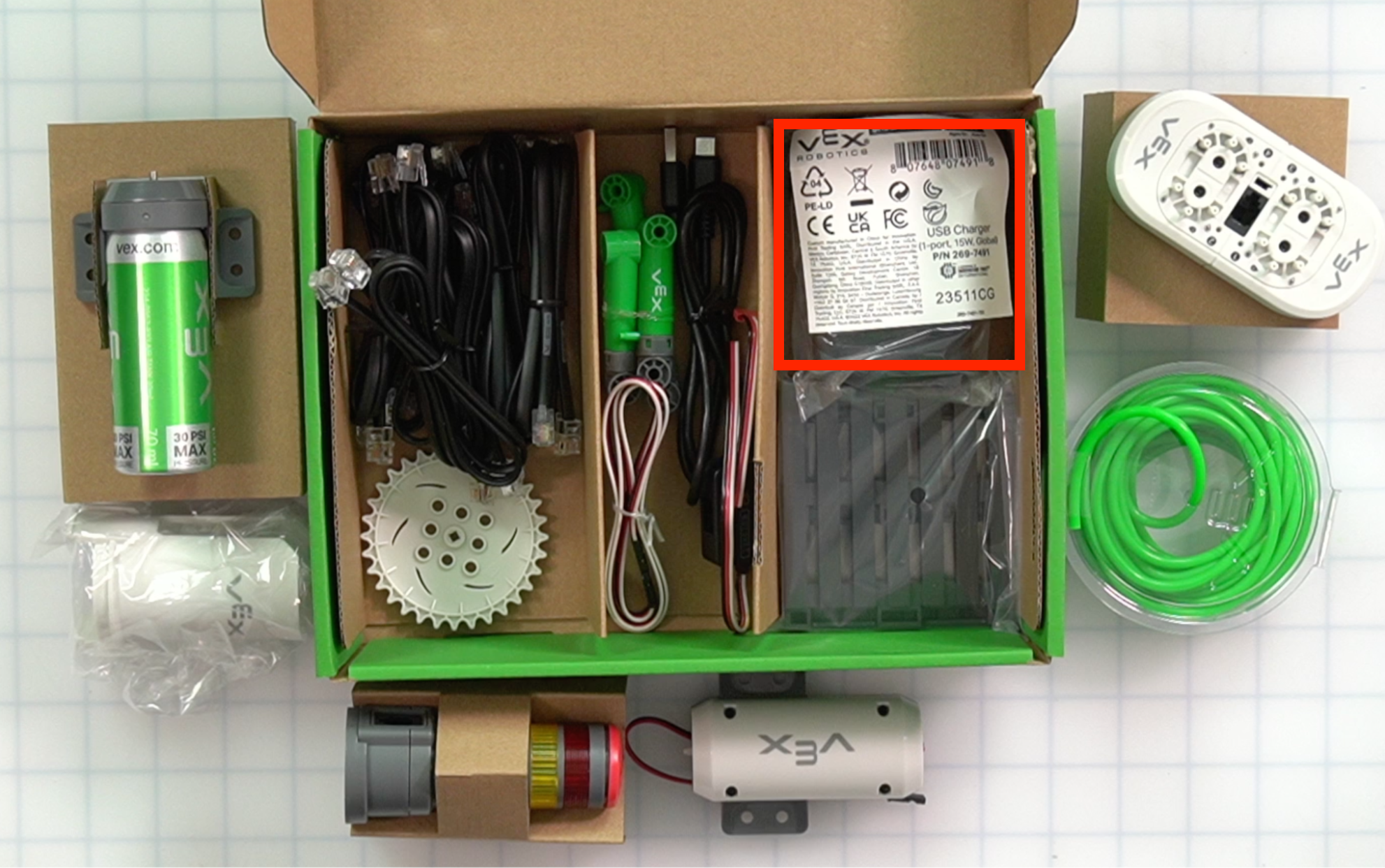

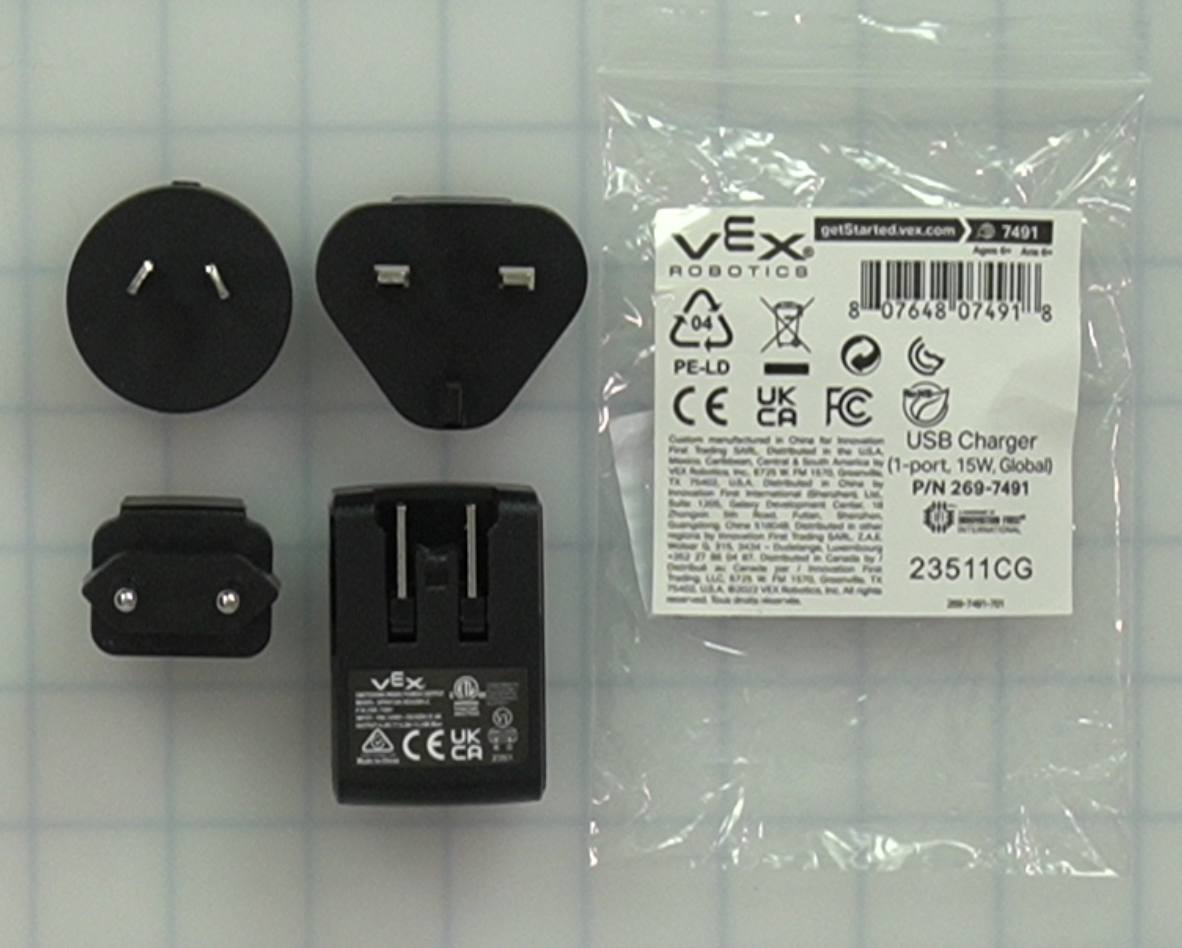

Cargador USB imagen 1 Para conectar un cable USB para cargar la batería.

imagen de ubicación

Cable USB (A-C) imagen 1 Para conectar el brazo de 6 ejes o EXP Brain a una computadora. También se utiliza para cargar la batería.

imagen de ubicación

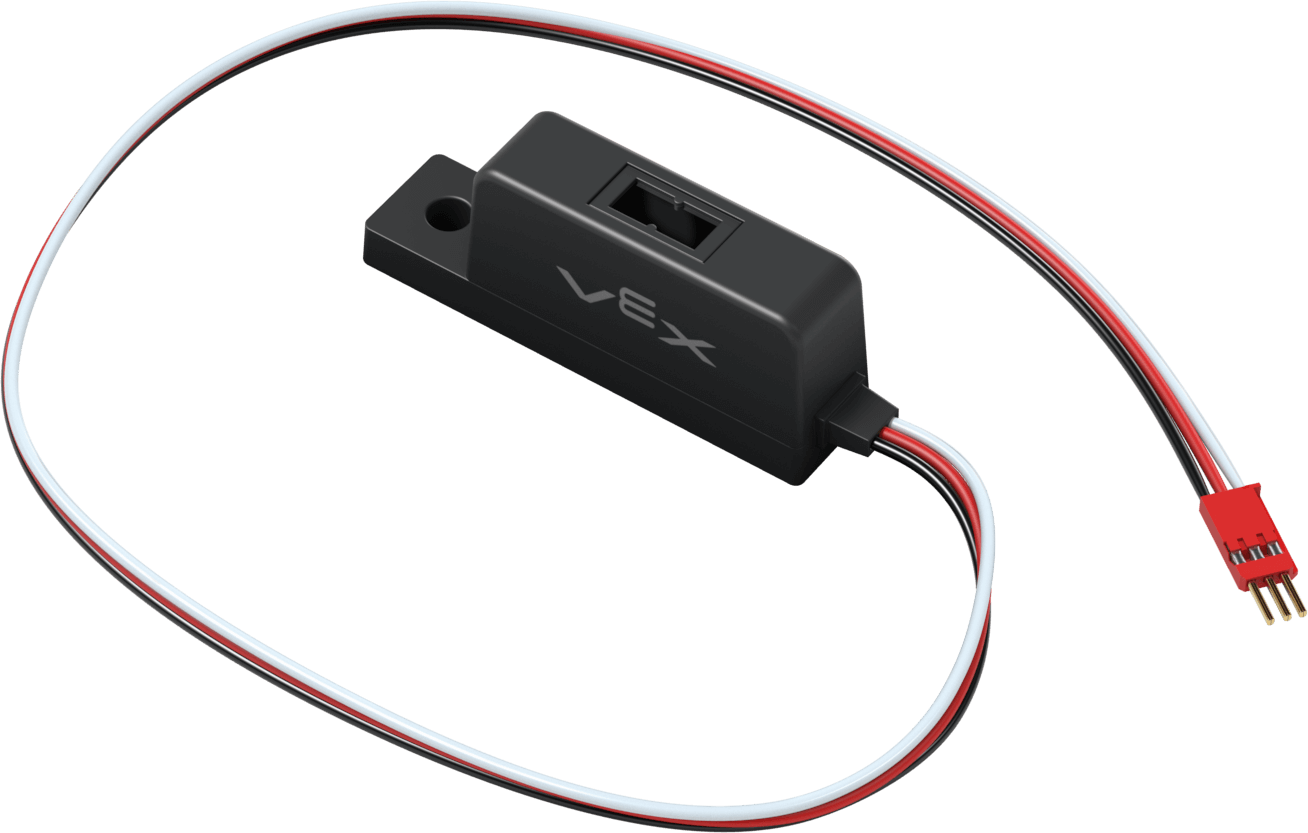

Extensor de 3 hilos – 24" imagen 1 Se utiliza con el sensor de objetos para llegar desde el cerebro hasta el soporte del sensor.

imagen de ubicación

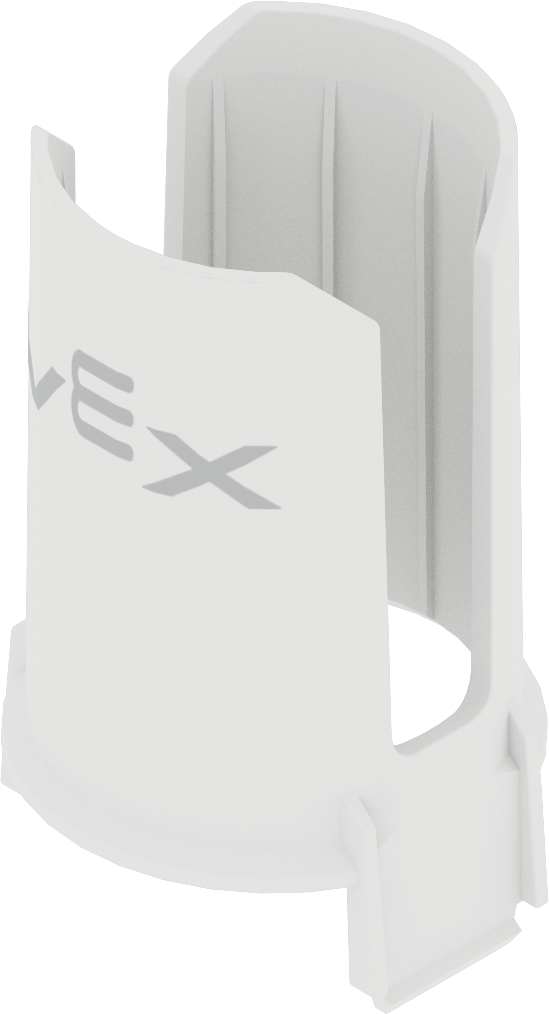

Cargador de discos imagen 1 Se utiliza con la neumática para dispensar discos en el transportador de entrada.

imagen de ubicación

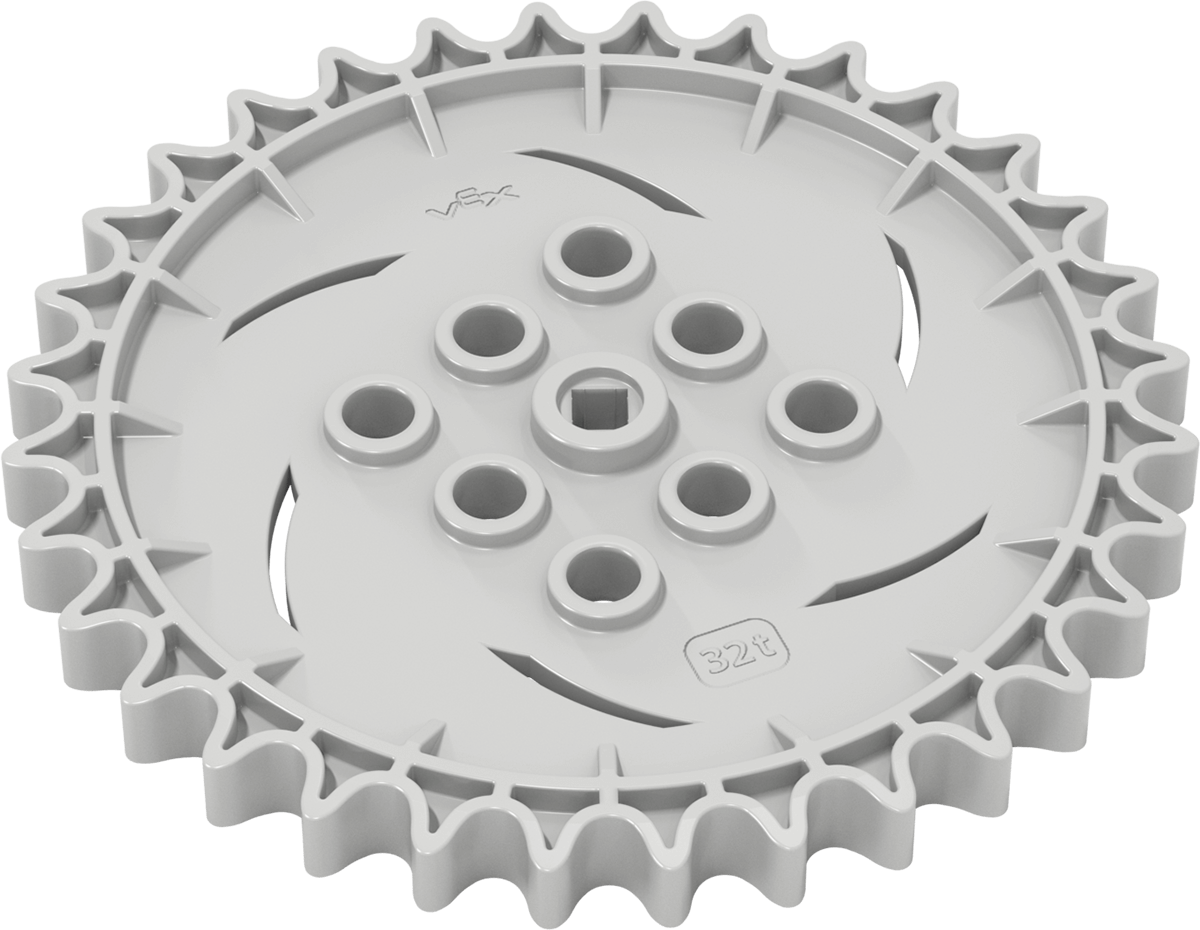

Piñón – T32 imagen 1 Se utiliza con la pieza del carril de transmisión y el motor para mover el transportador serpentino.

imagen de ubicación

Sensor de objetos imagen 1 descripción

imagen de ubicación

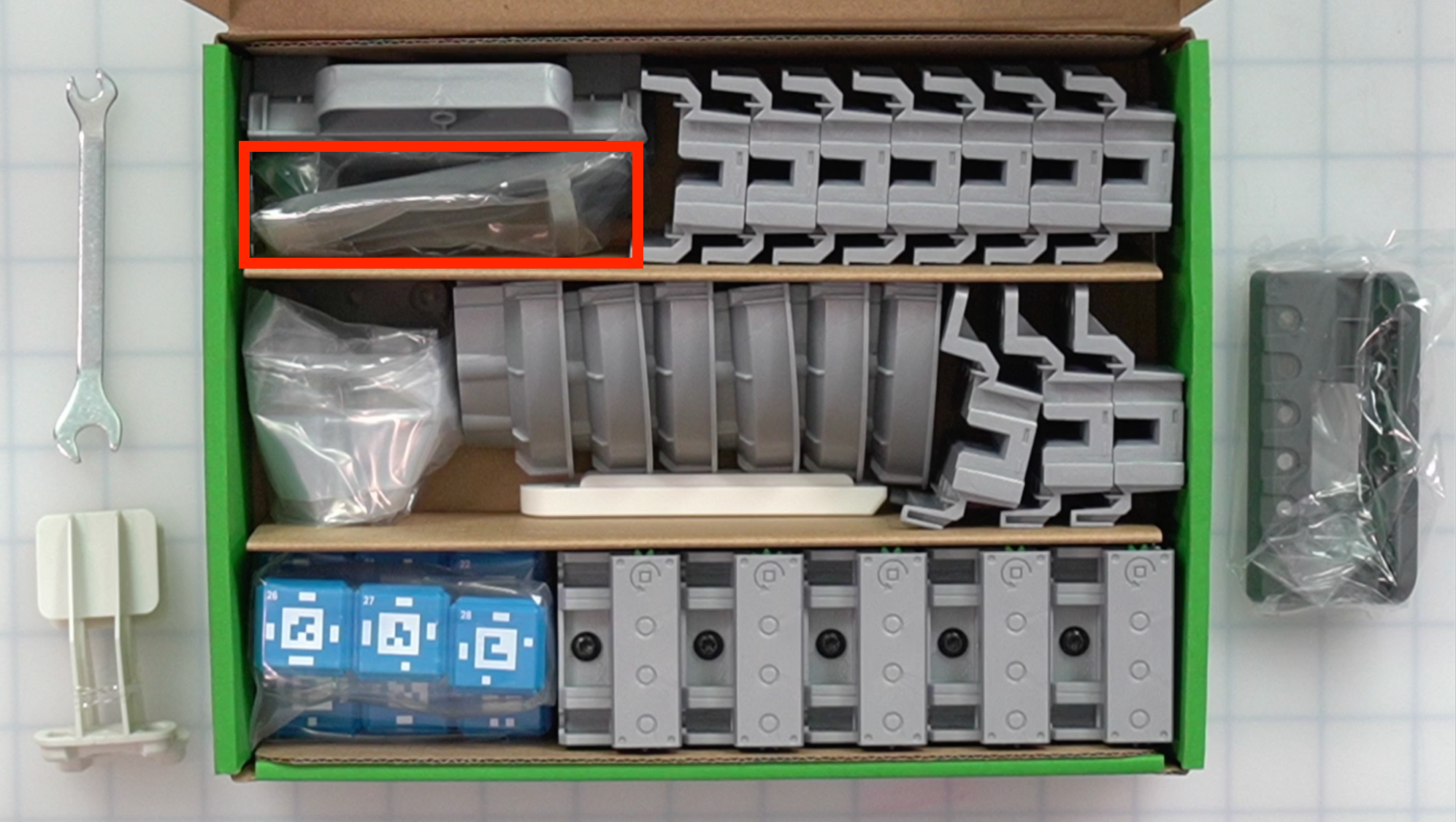

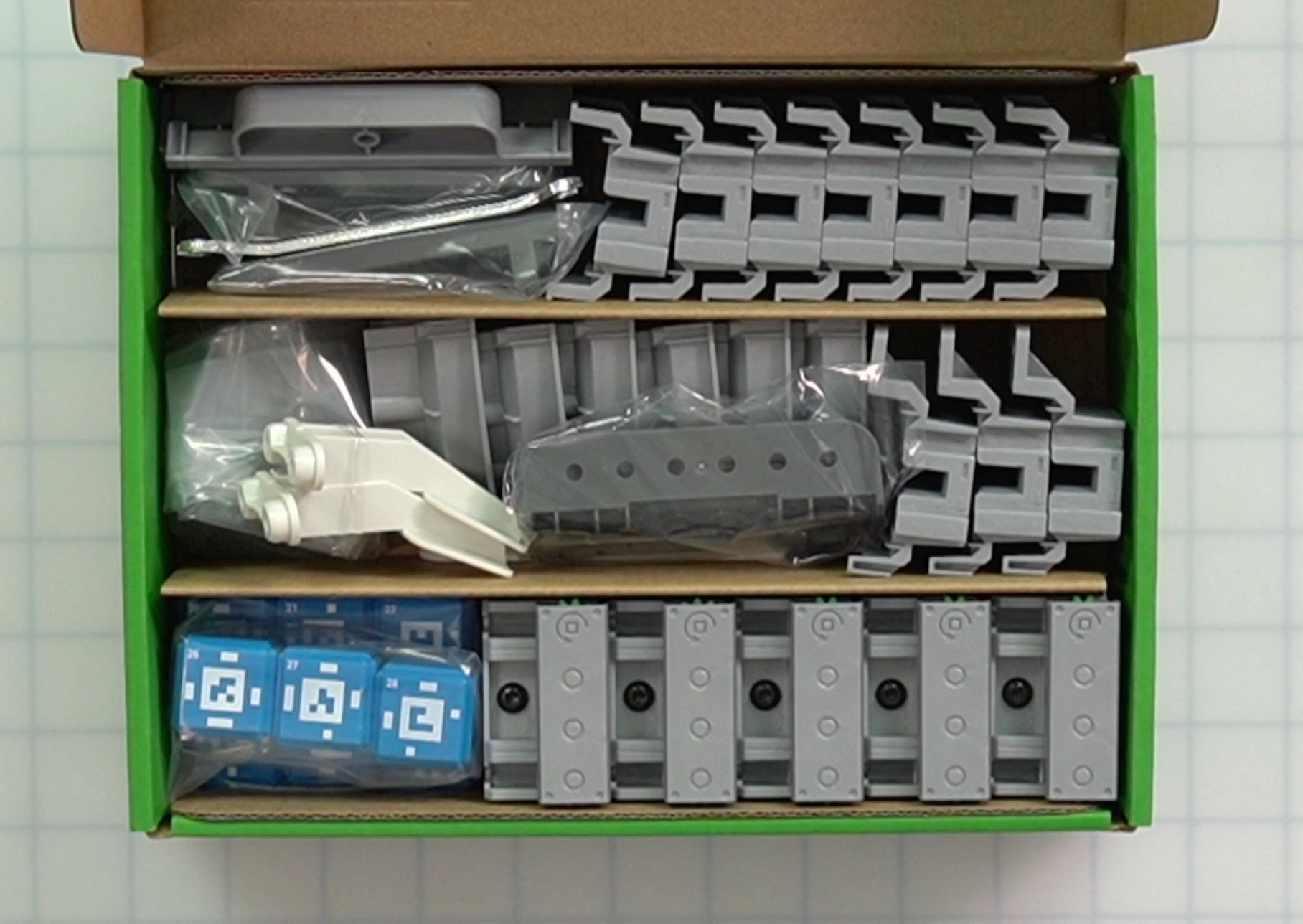

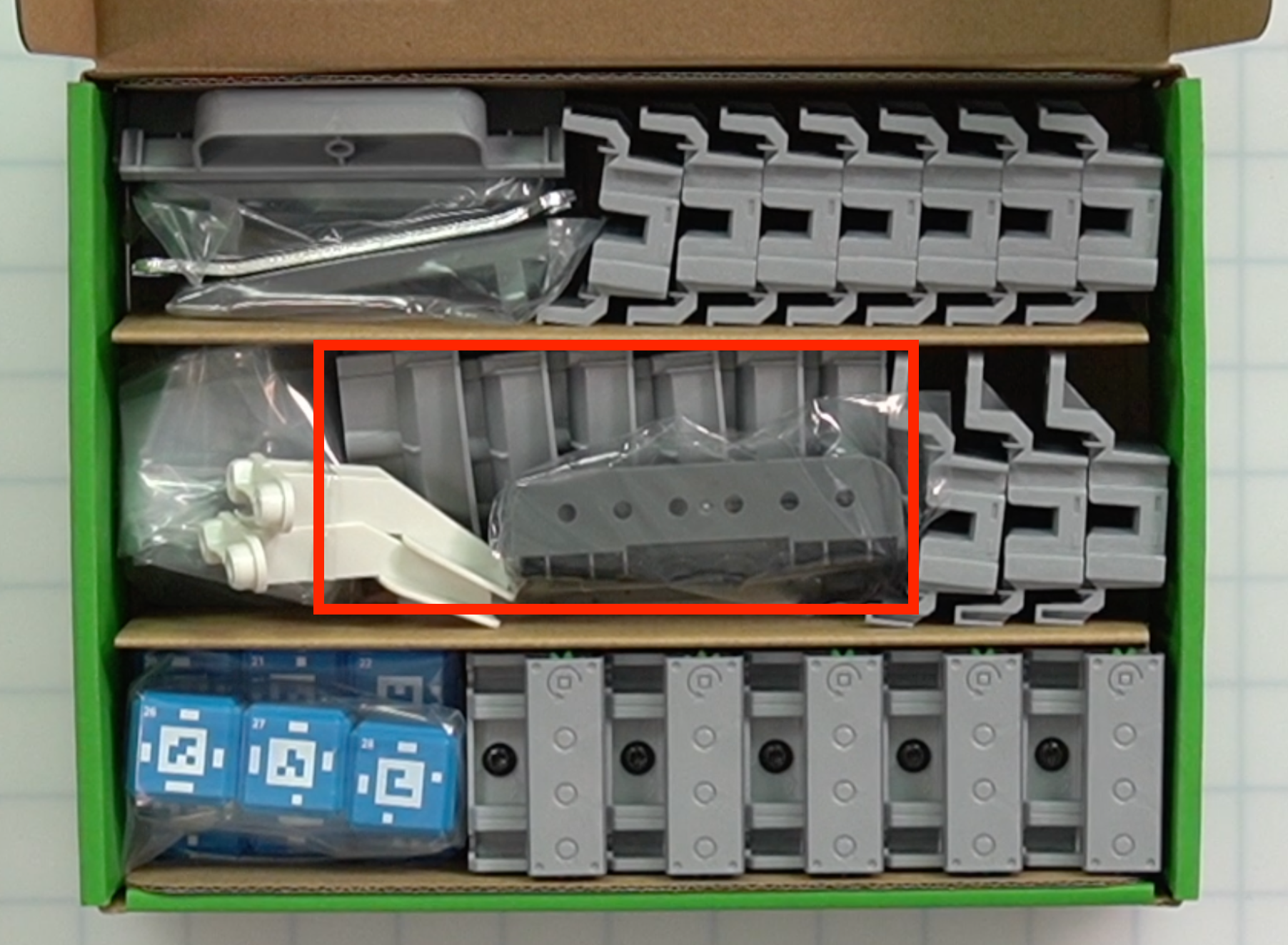

Componentes Caja 3

Captura de pantalla 2024-06-07 a las 4.30.06 PM.png

Pieza Foto Cantidad Objetivo Ubicación en el estuche de hardware

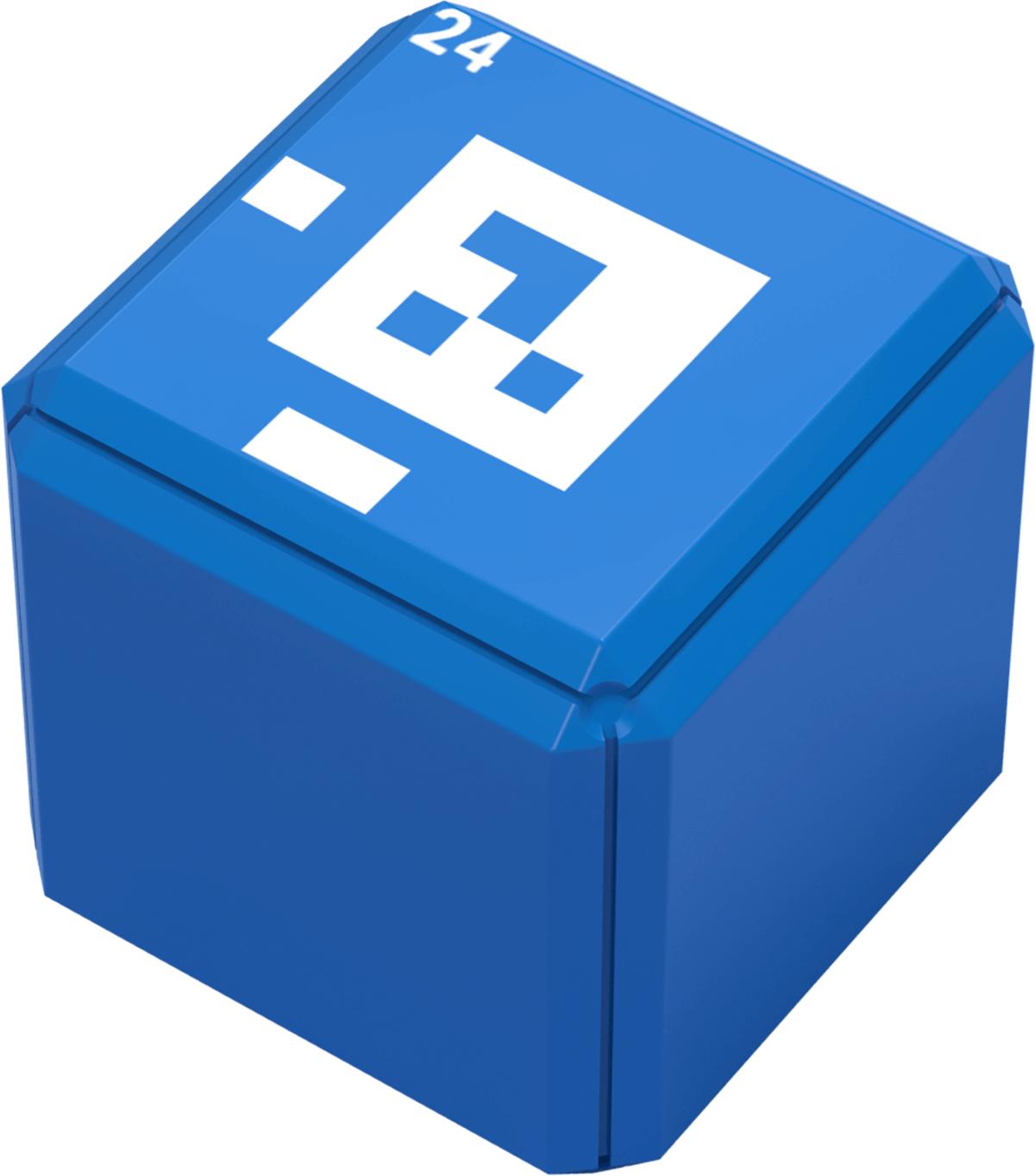

Cubo azul imagen 9

Se utiliza en actividades para simular objetos en un entorno de robótica industrial.

Nota: Cada cubo muestra una etiqueta de abril diferente. Esta funcionalidad se explicará en una actualización futura.

imagen de ubicación

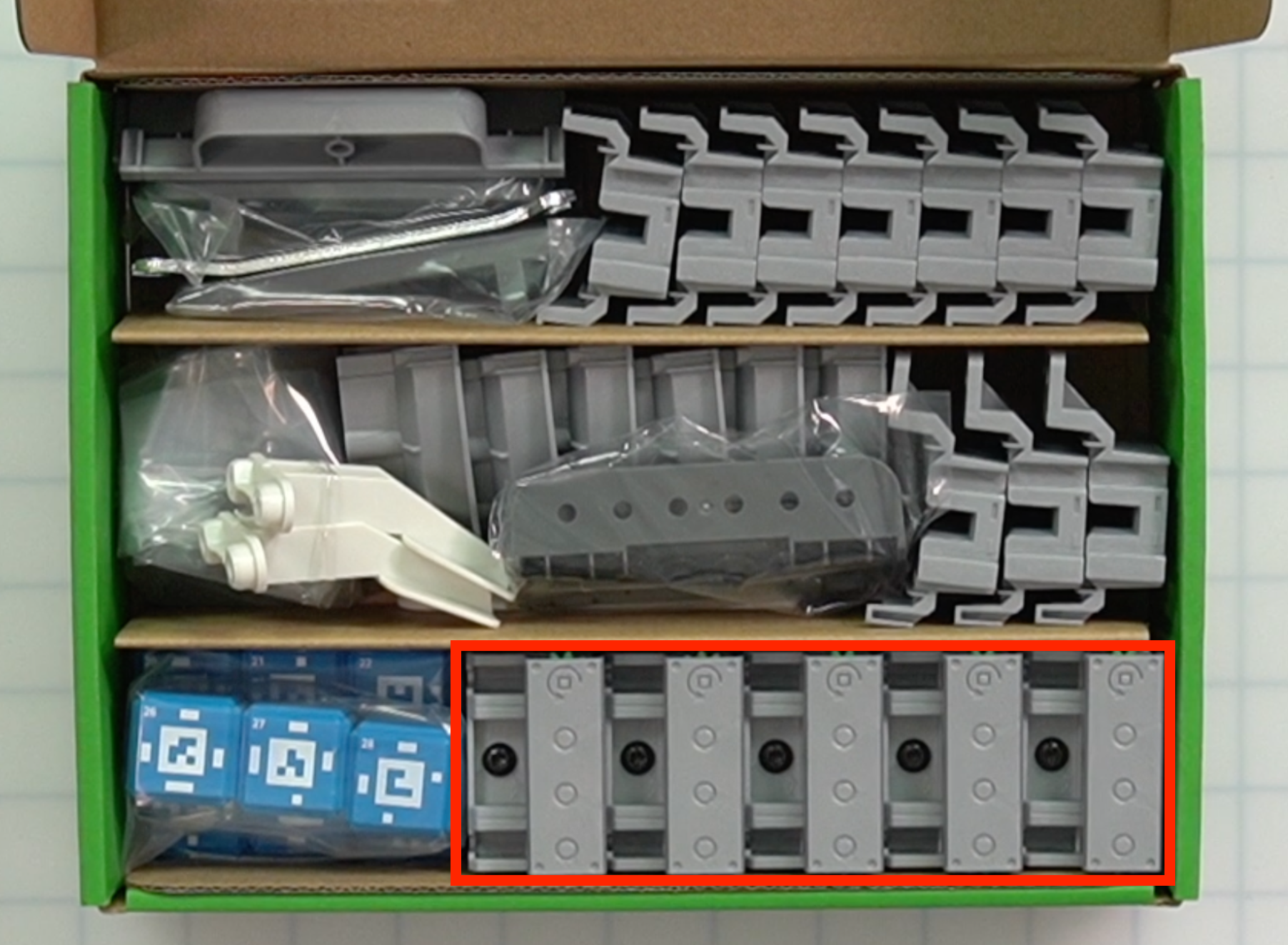

Transportador lineal imagen 5 Se utiliza para mover discos y cubos dentro y fuera del transportador de serpentina.

imagen de ubicación

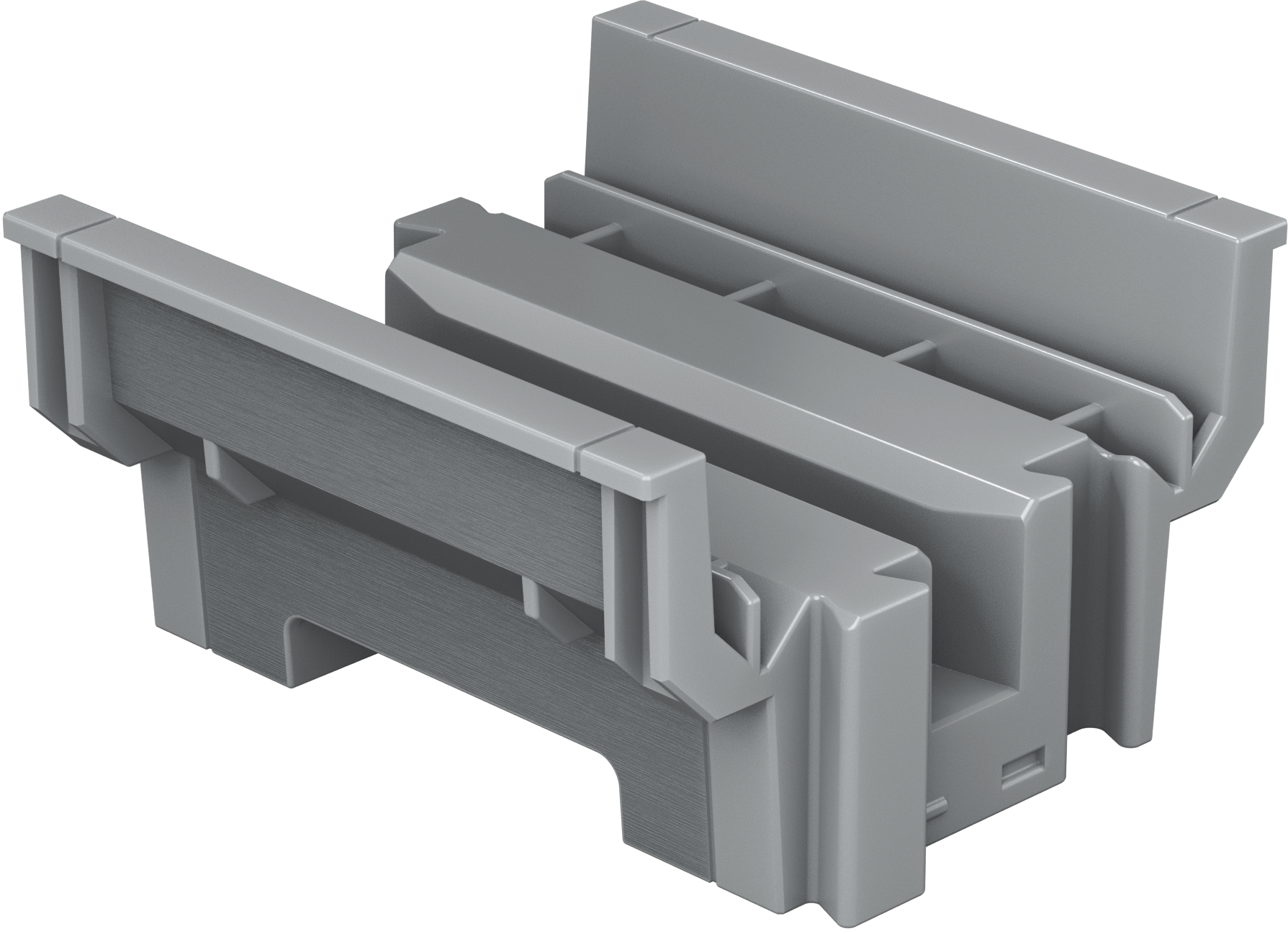

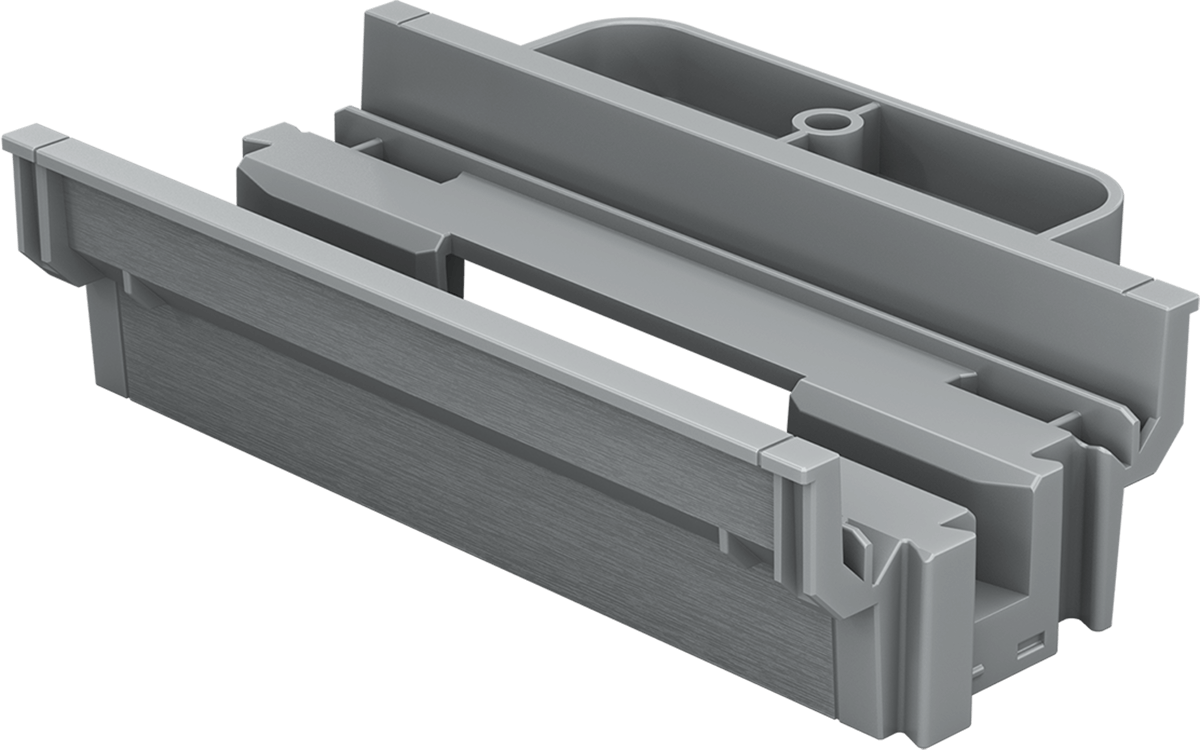

Pieza de vía recta imagen 7 Una sección de la base del transportador de serpentina utilizada para conectar el transportador al azulejo CTE.

imagen de ubicación

Pieza de carril de accionamiento imagen 1 Una sección de la base del transportador de serpentina utilizada para conectar el transportador al azulejo CTE. Esta pieza se utiliza para conectar el motor y la rueda dentada al transportador.

imagen de ubicación

Pieza de carril desviador imagen 3 Una sección de la base del transportador de serpentina utilizada para conectar el transportador al azulejo CTE. Esta pieza se utiliza para conectar un desviador al transportador.

imagen de ubicación

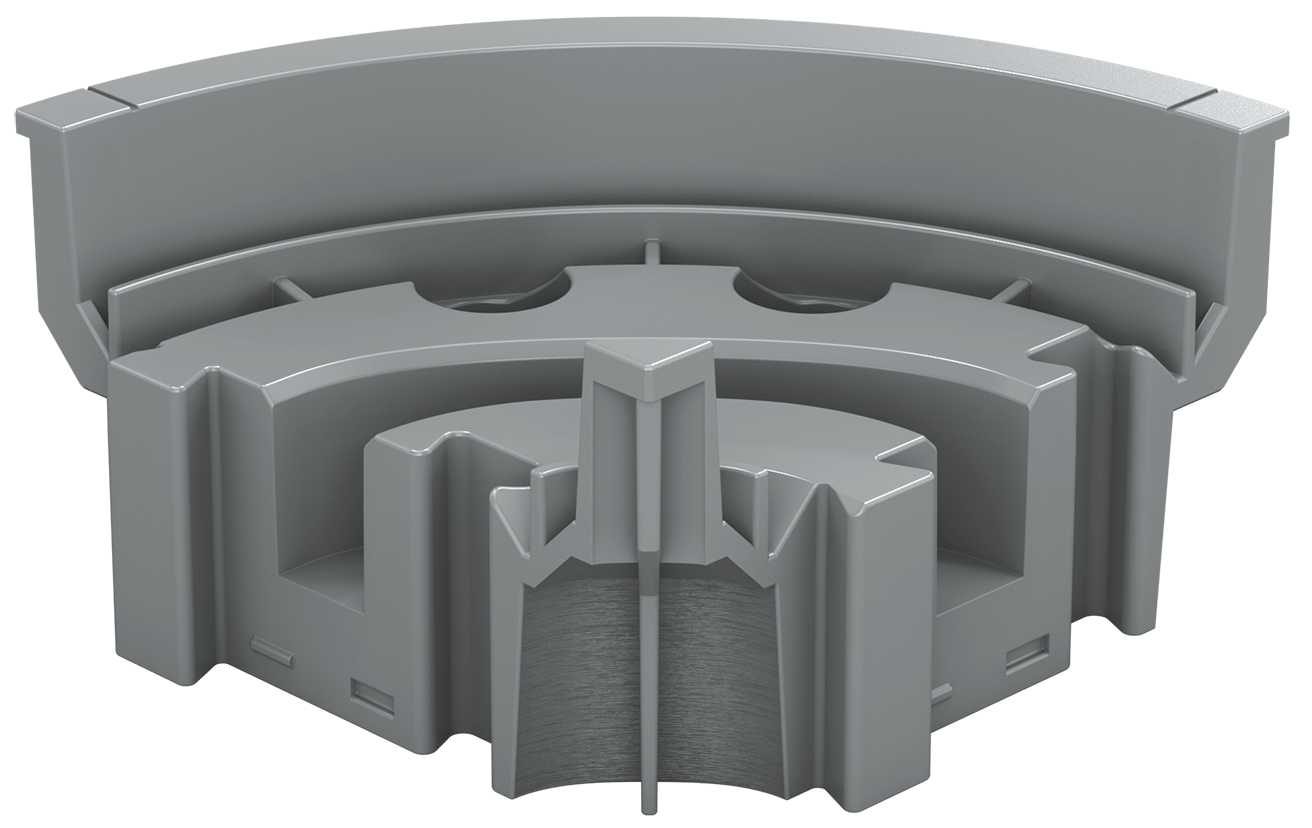

Gire la pieza de la oruga imagen 6 Una sección de la base del transportador de serpentina utilizada para conectar el transportador al azulejo CTE.

imagen de ubicación

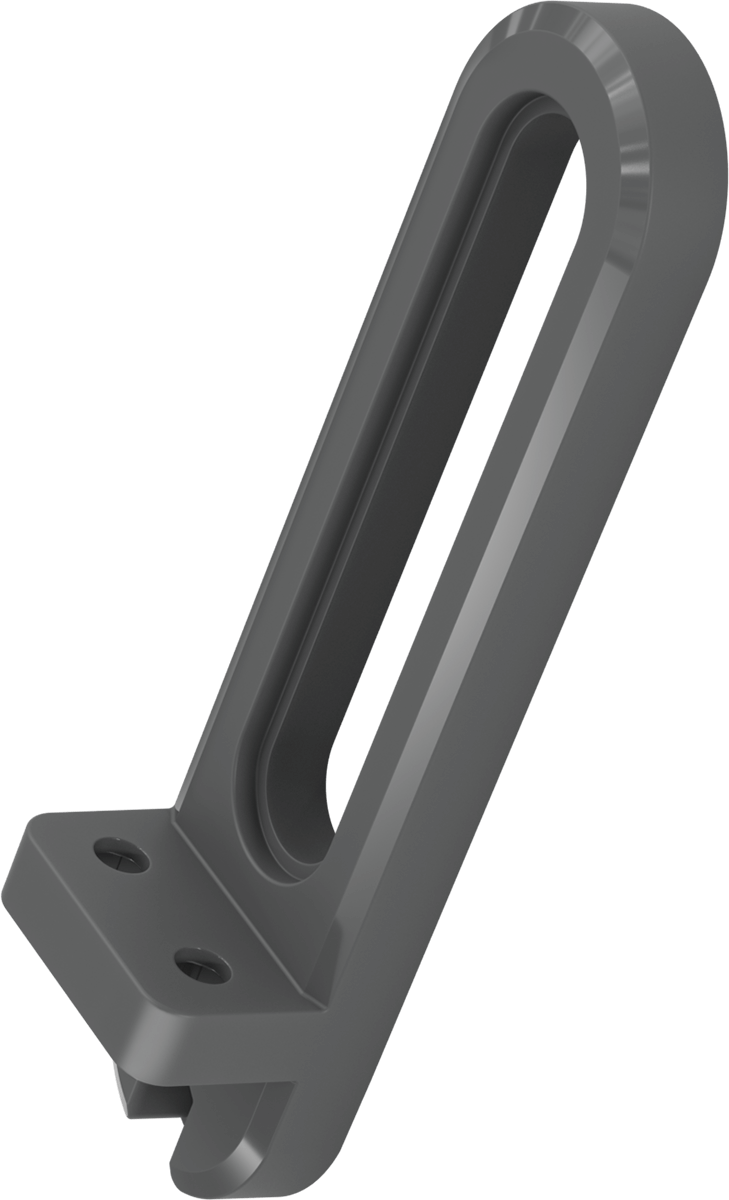

Torre de desvío imagen 2 El componente vertical del desviador.

imagen de ubicación

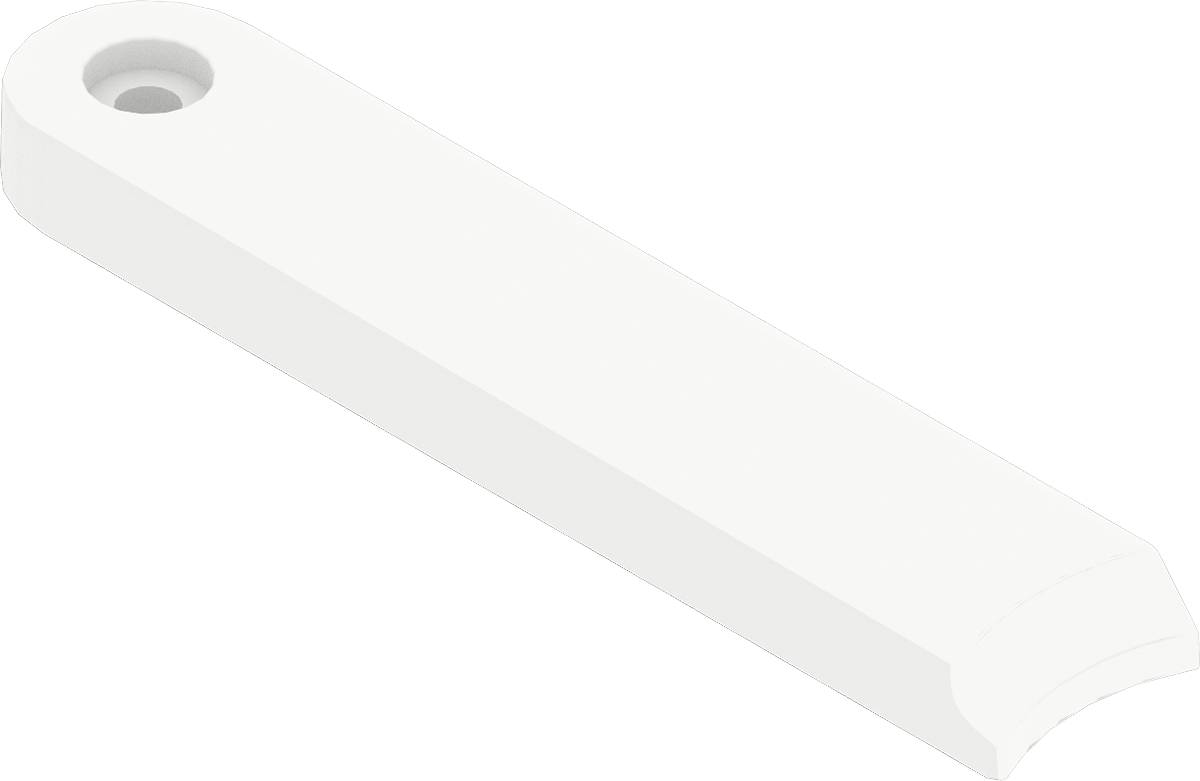

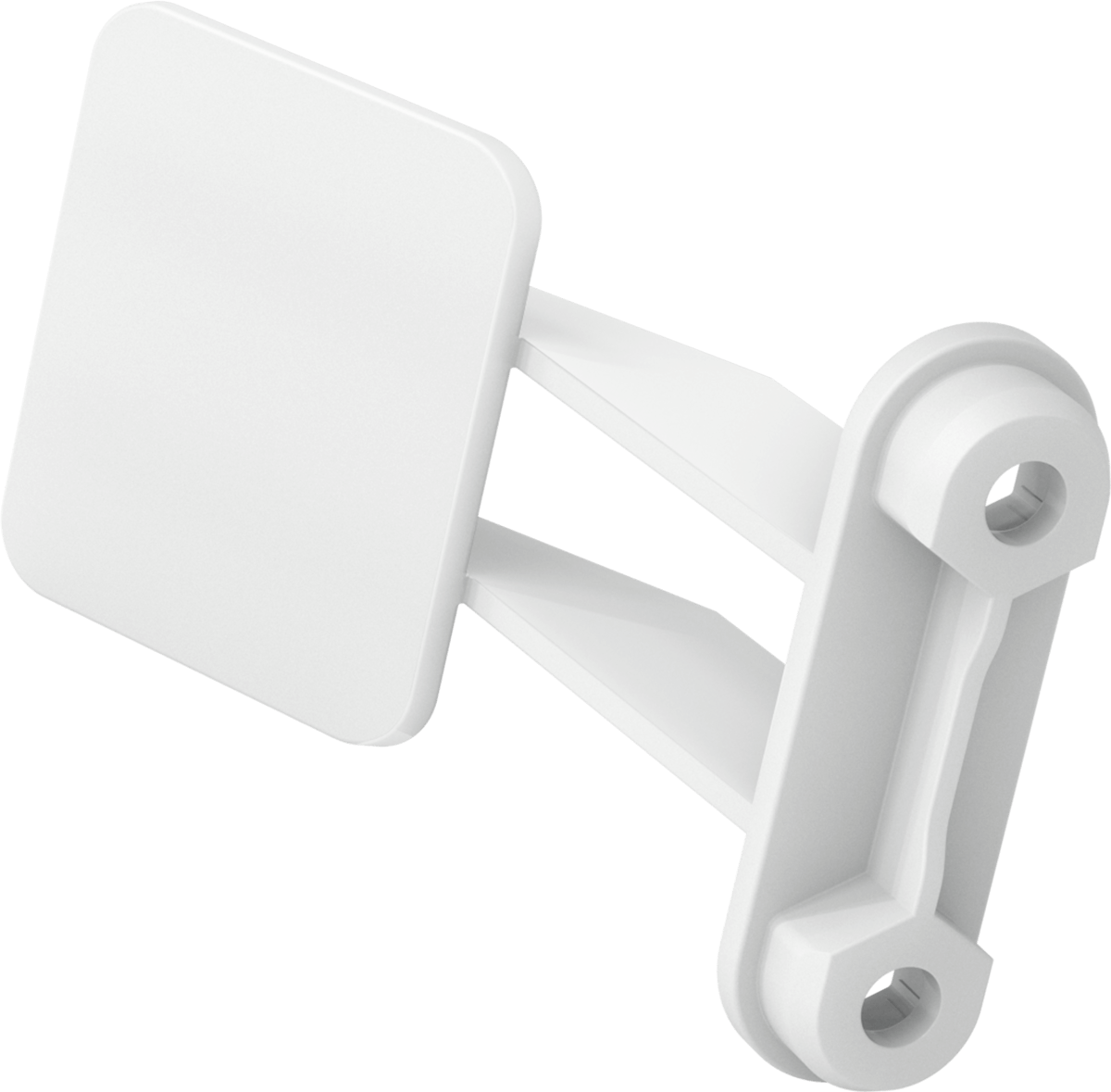

Brazo desviador imagen 2 El componente horizontal del desviador. Esta pieza se mueve a lo largo de la Torre Desviadora en base a un Cilindro Neumático.

imagen de ubicación

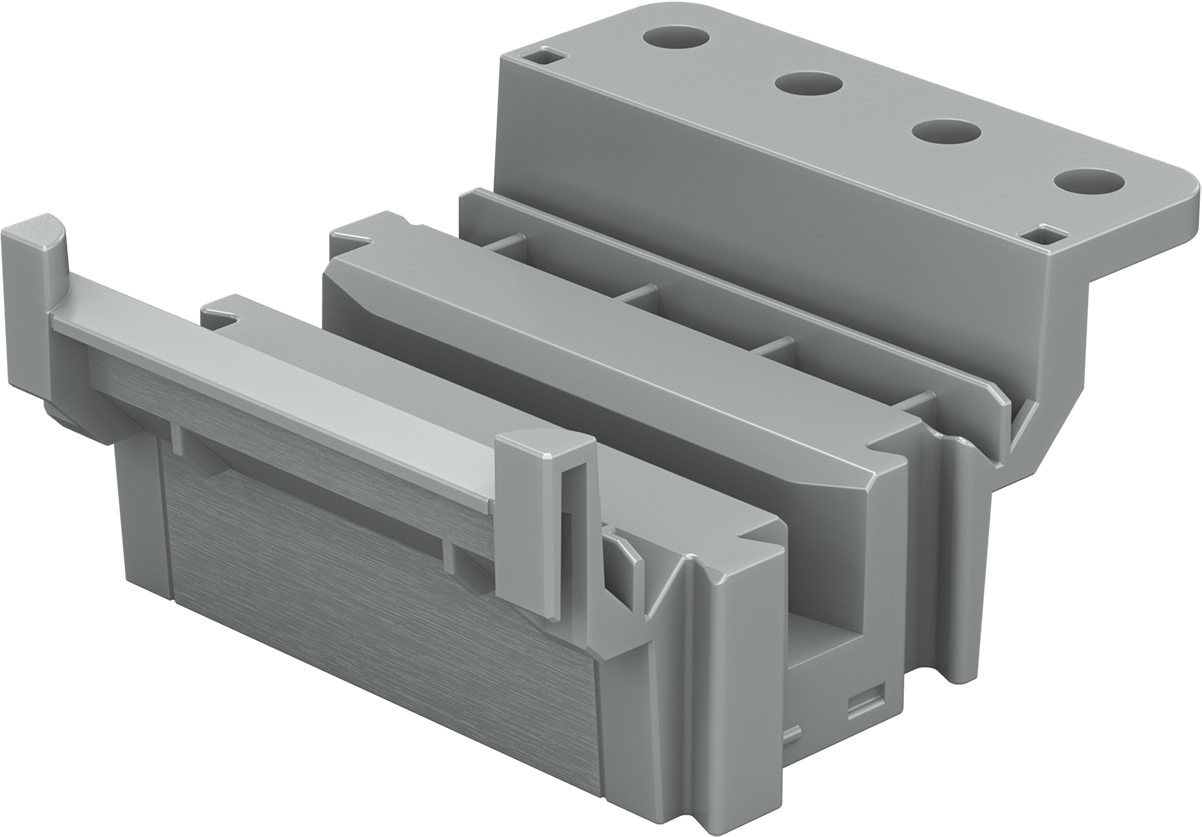

Base del alimentador de disco imagen 1 El componente inferior del alimentador de disco. Se utiliza para conectar el alimentador de disco al mosaico CTE.

imagen de ubicación

Alimentador de disco  imagen 1 Empuja los discos desde el cargador de discos hasta el transportador de entrada utilizando la neumática.

imagen de ubicación

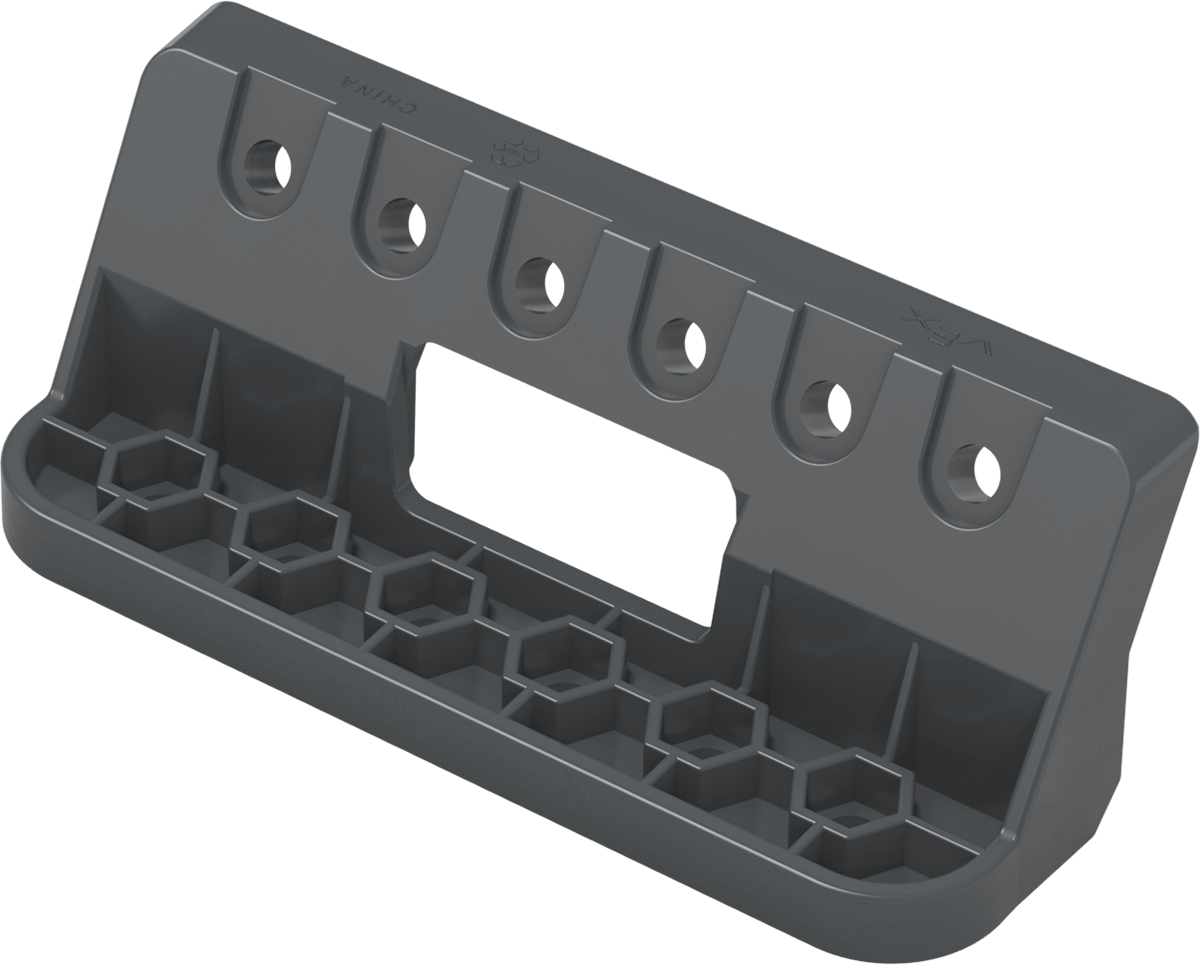

Soporte para el cerebro del robot imagen 1 Se utiliza para montar el EXP Brain en un mosaico CTE.

imagen de ubicación

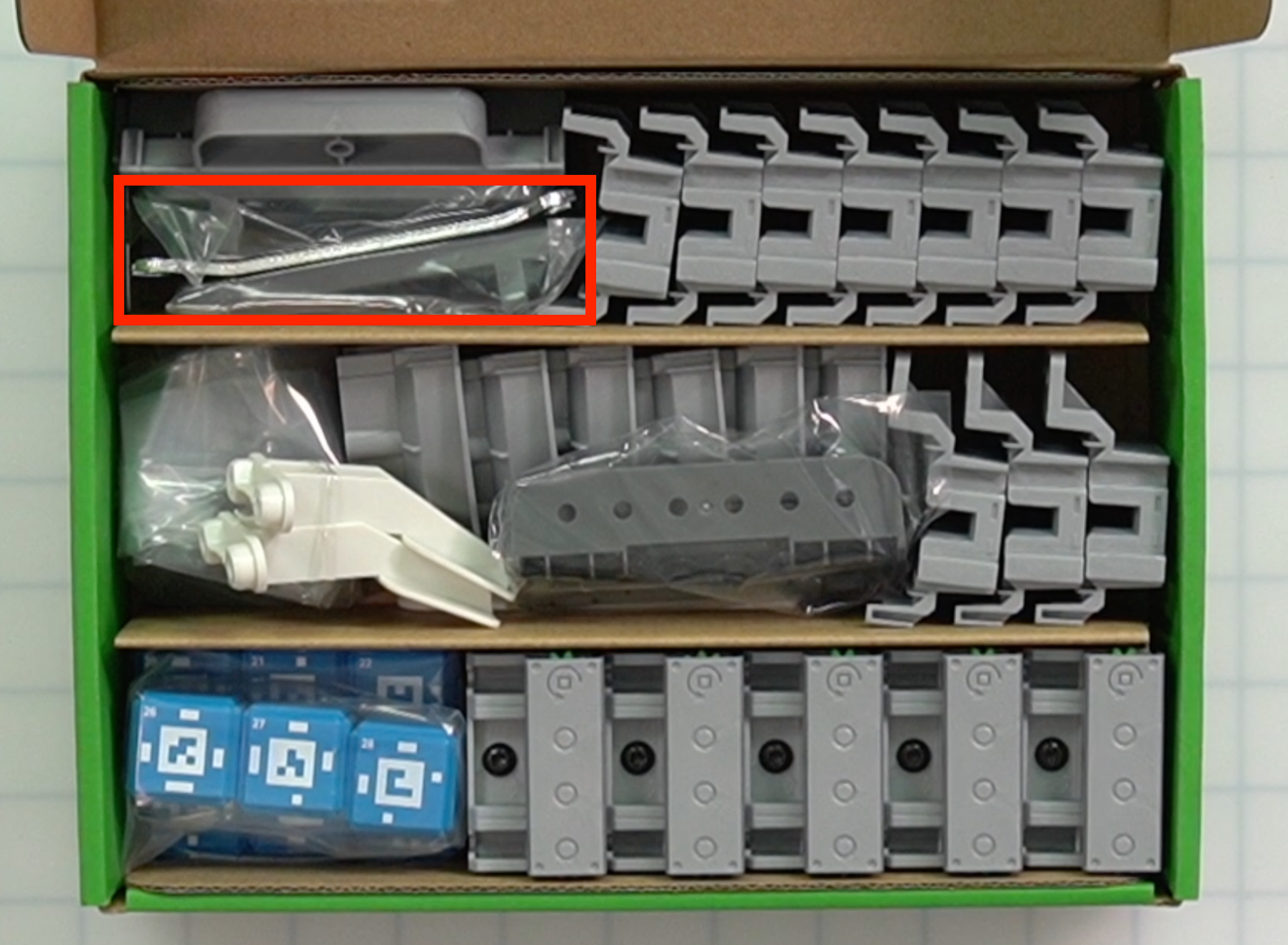

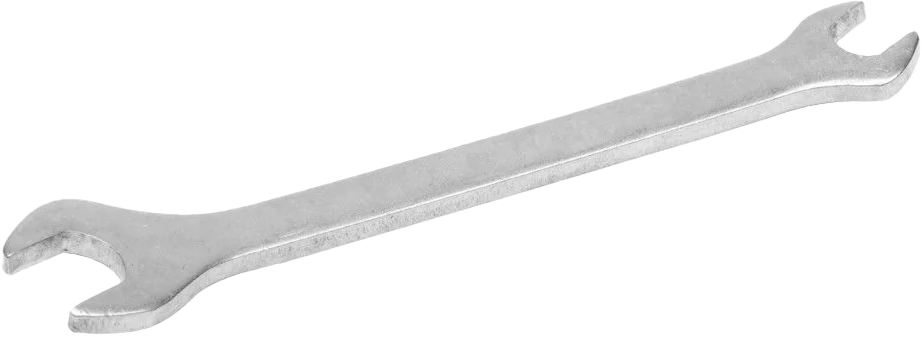

Llave de extremo abierto imagen 1 Se utiliza para mantener una tuerca o un separador en su lugar mientras se sujeta un tornillo.

imagen de ubicación
