Solo se necesitan unos pocos pasos para conectar un VEX IQ Brain a VEXcode IQ basado en una aplicación en tu dispositivo macOS. Los pasos son los mismos para que los cerebros IQ de primera y segunda generación se conecten a VEXcode IQ basado en aplicaciones en un dispositivo macOS.

Conectar un cerebro VEX IQ

El diagrama muestra una batería conectada a un cerebro IQ. Una flecha indica que la batería debe deslizarse en el puerto de carga en la parte inferior del cerebro. La batería está orientada con su pestillo hacia afuera del cerebro.

Inserte la batería en el IQ Brain.

El diagrama muestra un dedo que mantiene presionado el botón Comprobar del cerebro para encenderlo.

Encienda el IQ Brain presionando el botón de marca de verificación.

Inicie VEXcode IQ basado en la aplicación.

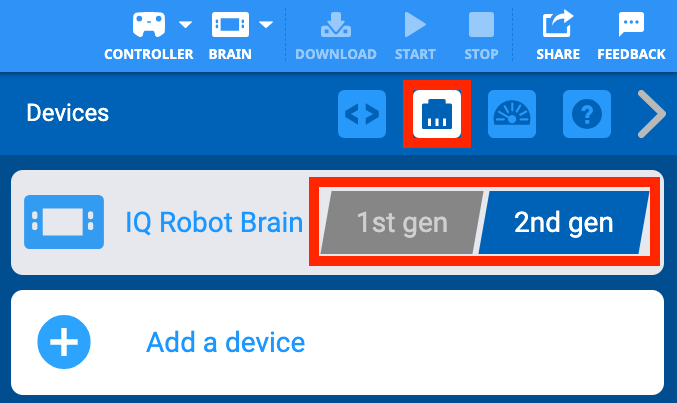

Menú VEXcode IQ Devices con la configuración de generación de IQ Robot Brain mostrada. Esta configuración está configurada en la opción de segunda generación, pero ambas opciones están resaltadas.

Asegúrese de que la selección de generación coincida con la generación de su VEX IQ Brain. Seleccione el icono de la ventana Dispositivo para abrir la ventana Dispositivos y seleccione la generación correcta si aún no está seleccionada.

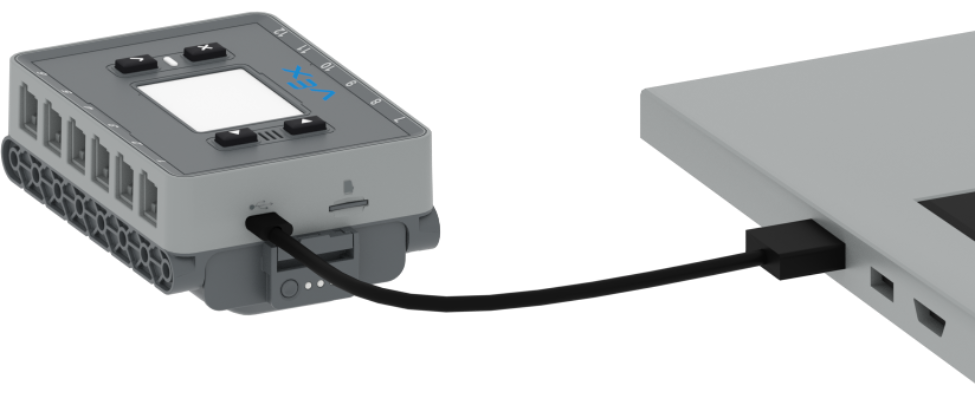

Cerebro conectado a una computadora portátil mediante un cable USB.

Utilice el cable USB para conectar el Brain a su dispositivo macOS.

(Para Cerebros de 1ª generación, use el cable micro-USB, para Cerebros de 2ª generación, use el cable USB-C).

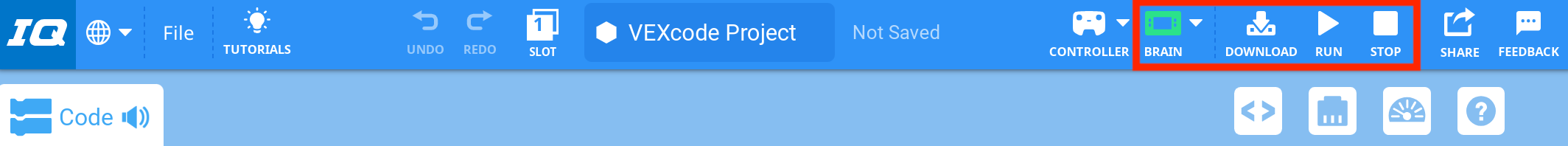

Barra de herramientas VEXcode IQ con un icono Brain verde resaltado en un cuadro rojo que incluye los iconos adyacentes Download, Run y Stop. Los iconos Descargar, Ejecutar y Detener son blancos para indicar que están disponibles.

Su IQ Brain se conectará a VEXcode IQ basado en la aplicación. El icono del cerebro en la barra de herramientas se mostrará en verde para indicar que el cerebro está conectado, y los botones 'Descargar', 'Ejecutar' y 'Detener' estarán disponibles.

Debes mantener el Brain conectado a tu dispositivo para mantener la conexión, con el fin de hacer cosas como descargar un proyecto al Brain.

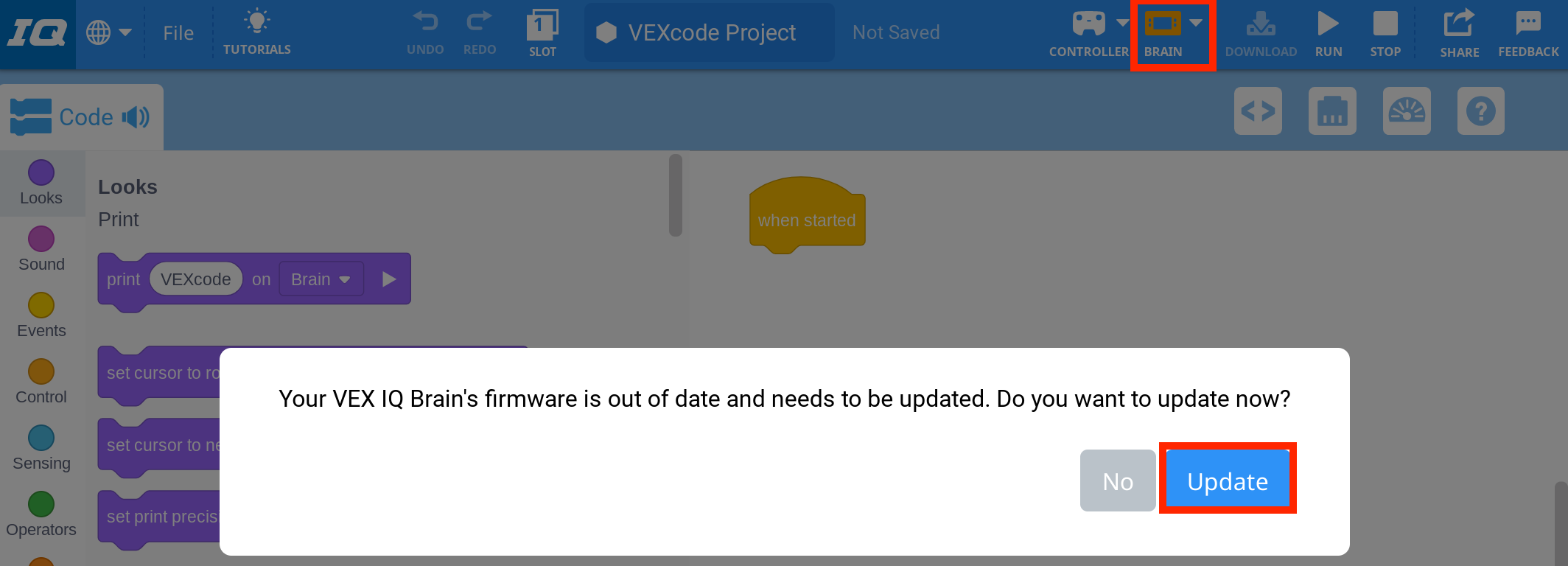

Mensaje de firmware desactualizado de VEXcode IQ con un mensaje que dice que el firmware de su controlador VEX IQ está desactualizado y debe actualizarse. ¿Desea actualizar ahora? Hay dos botones a continuación, uno lee No y el otro lee Actualizar. El botón Actualizar está resaltado.

Nota: Si el firmware de su Brain está desactualizado, el icono de Brain en la barra de herramientas se mostrará en naranja y se le pedirá que actualice el firmware para conectar el Brain a su dispositivo.

Seleccione "Actualizar" para actualizar el firmware y mantenga el Brain conectado a su dispositivo hasta que se complete la actualización.

Para desconectar un cerebro VEX IQ

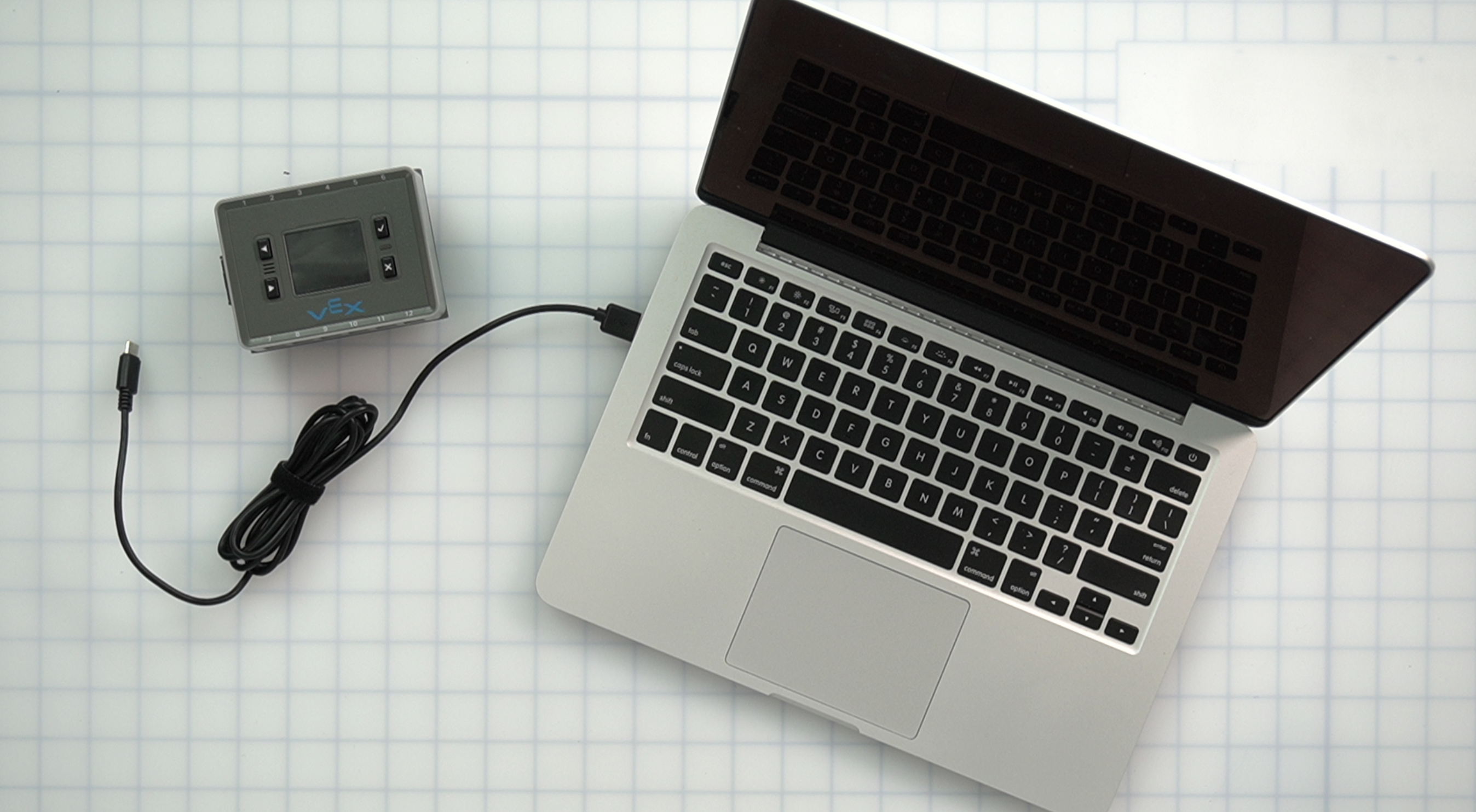

Cerebro que se conectó a una computadora portátil mediante un cable USB, pero ahora el cable se ha desconectado del cerebro.

Para desconectar su dispositivo de un IQ Brain, desenchufe el cable USB de su dispositivo macOS o del IQ Brain.

Encendido en Brain con su botón X resaltado.

También puede desconectar un IQ Brain de VEXcode IQ basado en la aplicación apagando el Brain.

Apague el Brain manteniendo presionado el botón X hasta que la pantalla del Brain se vuelva negra.

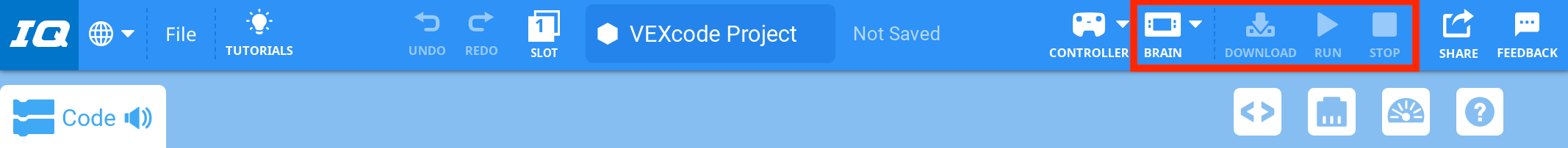

Barra de herramientas VEXcode IQ con un icono de cerebro resaltado en un cuadro rojo con los iconos adyacentes de Descargar, Ejecutar y Detener. El ícono del cerebro es blanco y los otros tres íconos están atenuados.

Al desconectarse, el icono del cerebro en la barra de herramientas se mostrará en blanco, y los botones 'Descargar', 'Ejecutar' y 'Detener' no estarán disponibles.
