Comprender y usar las herramientas de la celda de trabajo V5 – Biblioteca VEX

Introducción

Este artículo está dirigido a aquellos que recién están comenzando con el VEX V5 Workcell y pueden ser nuevos en la construcción, más específicamente, en la construcción con metal. El propósito de este artículo es familiarizarlo con las herramientas proporcionadas en el kit Workcell para comenzar a construir. La celda de trabajo utiliza dos herramientas principales; la llave de extremo abierto y la llave de estrella T15/T8 o el destornillador de estrella T15/T8. Vea el video a continuación, así como la información incluida en el resto de este artículo para obtener más información sobre estas herramientas y sus usos.

Usos de la herramienta de la celda de trabajo V5

Llave de extremo abierto

Diagrama que ilustra la configuración de una célula de trabajo V5 para educación profesional y técnica, mostrando los componentes y su disposición para una funcionalidad óptima.

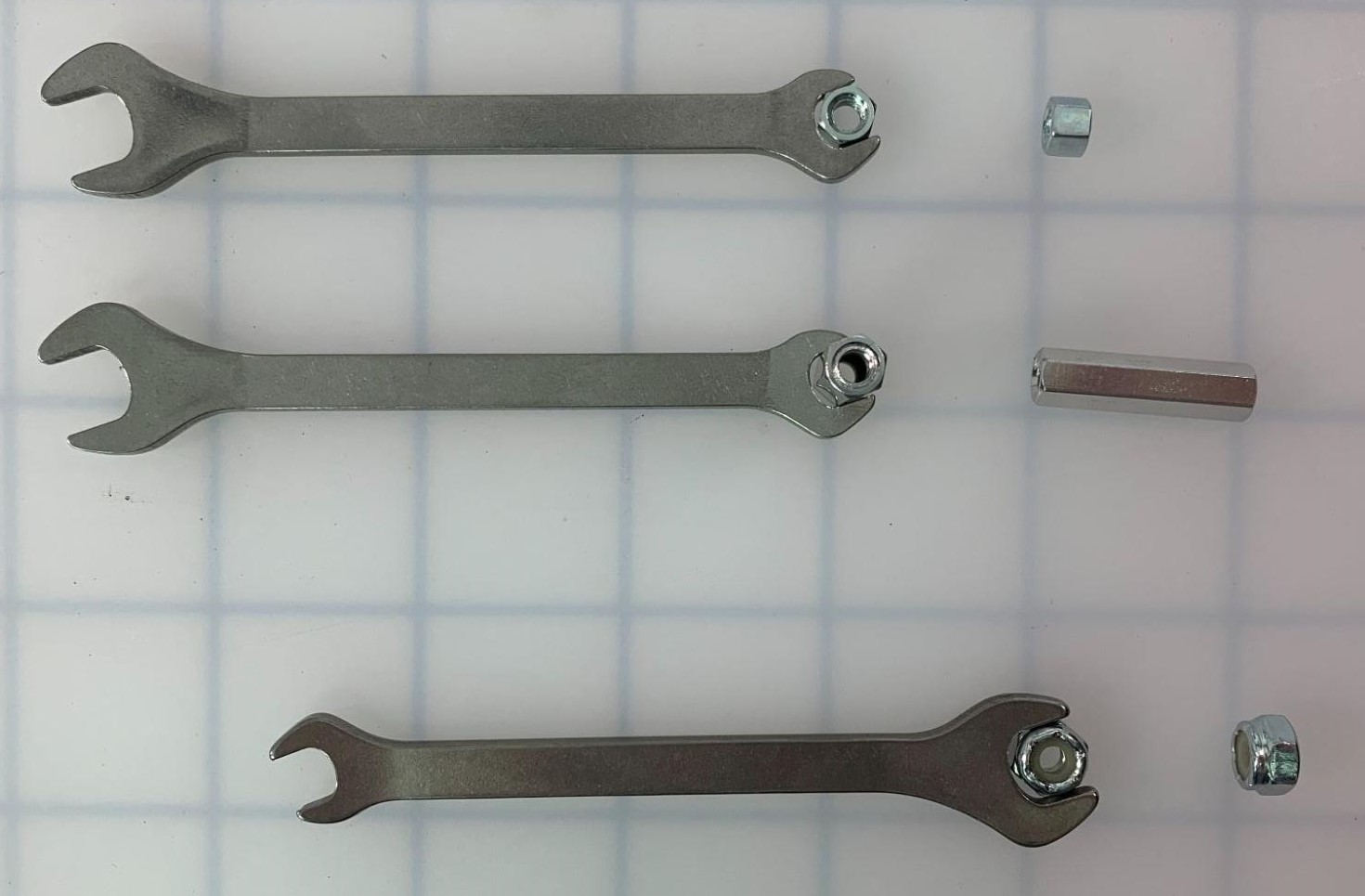

El propósito de la llave de extremo abierto es mantener una tuerca o un separador en su lugar mientras se sujeta un tornillo. Al sostener la tuerca o el separador en su lugar con la llave, permitirá que el tornillo se sujete de forma segura a su construcción.

Diagrama que ilustra la configuración de la celda de trabajo V5 para CTE (educación profesional y técnica), que muestra la disposición de los componentes y las conexiones para una funcionalidad óptima.

Con la Workcell V5, el extremo más pequeño de la llave se utiliza para sujetar:

#8-32 Separaciones
- La duración del enfrentamiento no importa.

El extremo más grande de la llave se utiliza para sujetar:

#8-32 Tuercas Nylock

Llave de estrella T15/Destornillador de estrella T15

Diagrama que ilustra la configuración de una célula de trabajo V5 para educación profesional y técnica, que muestra la disposición de los componentes y las conexiones necesarias para el funcionamiento.

Diagrama que ilustra la configuración de una célula de trabajo V5 para CTE (educación profesional y técnica), que muestra la disposición de los componentes y las conexiones necesarias para una funcionalidad óptima.

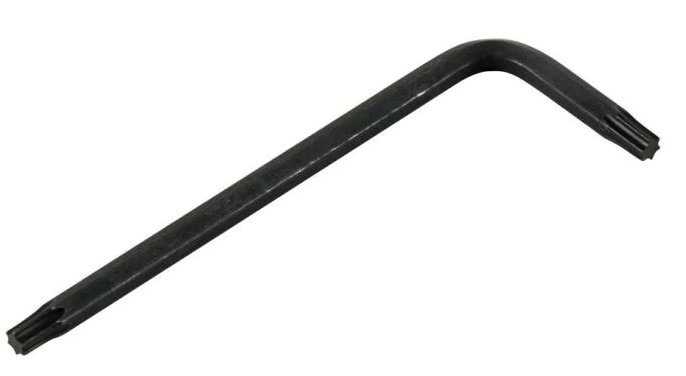

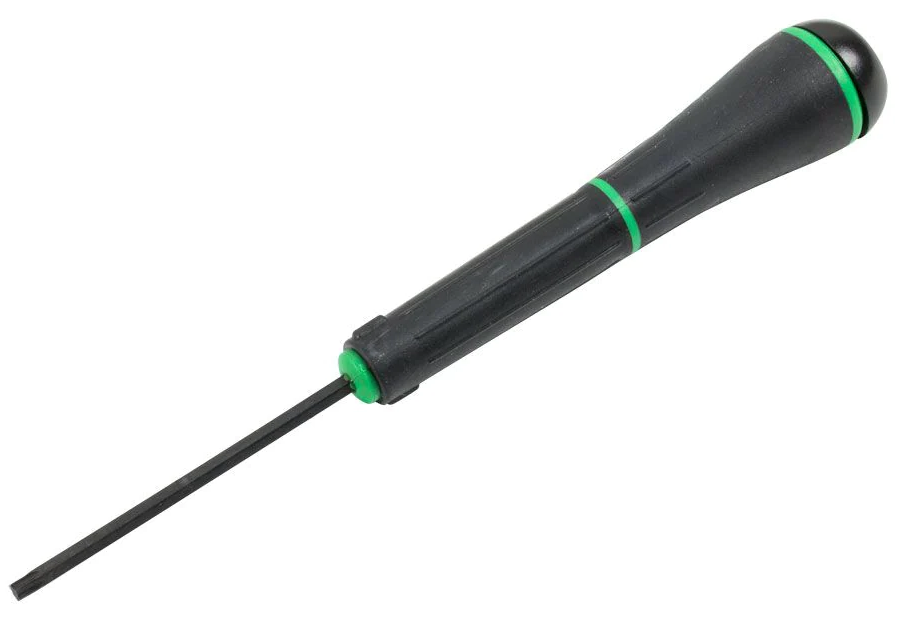

El propósito de la llave de estrella T15 (en la foto primero), así como del destornillador de estrella T15 (en la foto segundo) es accionar todos los tornillos de estrella #8-32. Esto se hace utilizando la forma única de accionamiento en estrella de la llave que acciona el tornillo de accionamiento en estrella #8-32 impreso.

Para obtener más información y una demostración sobre la fijación de tornillos a tuercas, consulte este artículo de la Biblioteca VEX.

Llave de estrella T8/Destornillador de estrella T8

Diagrama que ilustra la configuración de una celda de trabajo V5 para CTE, que muestra la disposición de los componentes y las conexiones para una funcionalidad óptima.

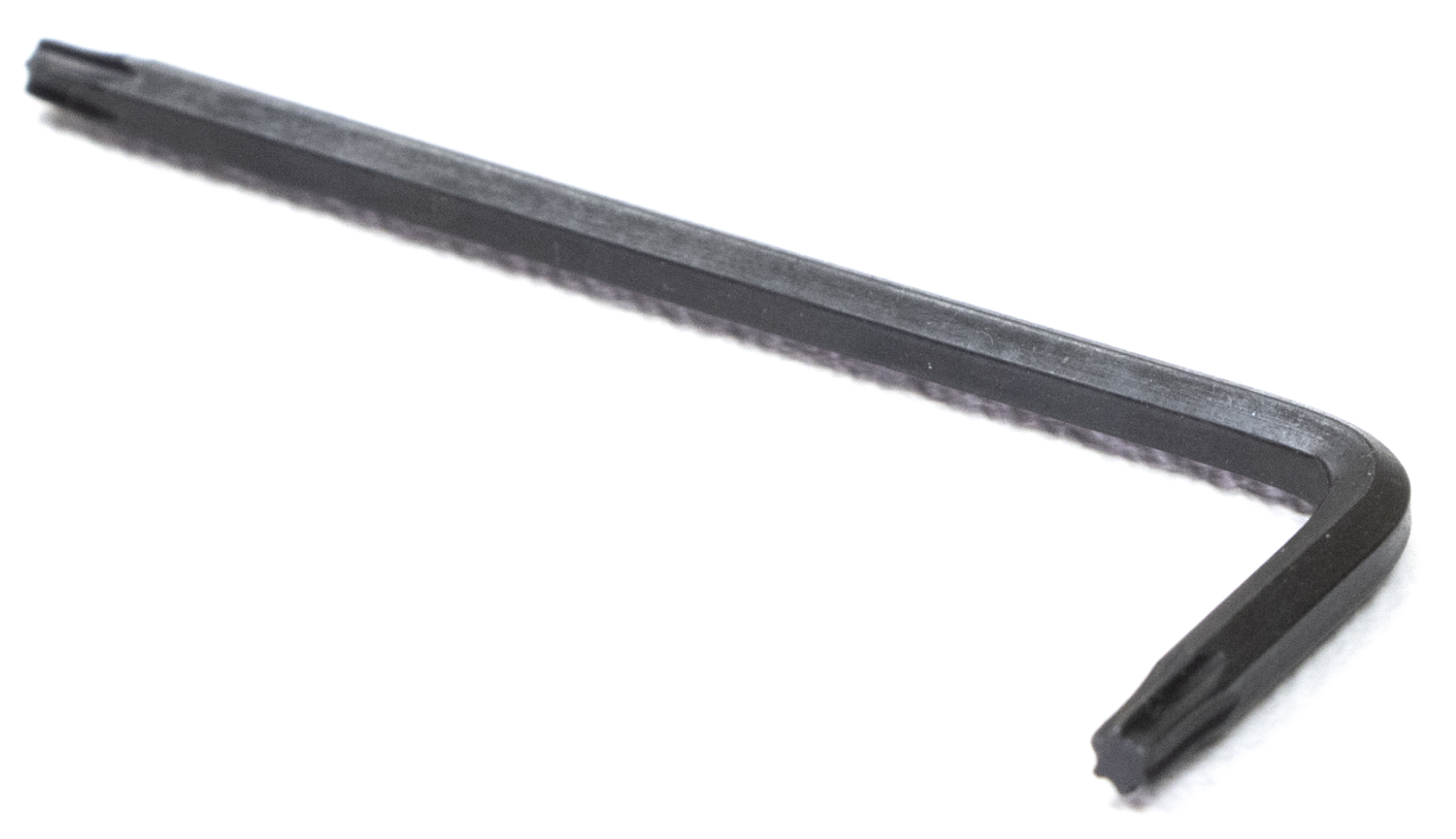

El propósito de la llave de accionamiento en estrella T8 (en la foto primero), así como del destornillador en estrella T8 (en la foto segundo) es accionar todos los tornillos de ajuste de accionamiento en estrella #8-32. Estos tornillos de ajuste de transmisión en estrella son los tornillos más pequeños ubicados en los collares del eje de transmisión en estrella.

Para obtener más información y una demostración sobre la fijación de tornillos a tuercas, consulte este artículo de la Biblioteca VEX.
