Κατανόηση του βοηθητικού προγράμματος υλικολογισμικού VEX V5 – Βάση γνώσεων

Τι είναι το βοηθητικό πρόγραμμα υλικολογισμικού V5;

Το βοηθητικό πρόγραμμα VEX V5 Firmware είναι ένα εργαλείο που παρέχει στους χρήστες επιλογές που δεν είναι διαθέσιμες μέσω του VEXcode V5. Μπορεί να παρέχει ζωτικές πληροφορίες μέσω του κουμπιού πληροφοριών, όταν συνεργάζεται με την Υποστήριξη VEX για τον προσδιορισμό πιθανών αιτιών για προβλήματα υλικού. Το βοηθητικό πρόγραμμα υλικολογισμικού V5 είναι επίσης ζωτικής σημασίας σε αγωνιστικά περιβάλλοντα, καθώς η μετατροπή ενός V5 Brain σε Field Controller είναι απαραίτητη για τη διεξαγωγή αγώνων. Η εκτέλεση διαγνωστικών ελέγχου μπαταρίας είναι μια άλλη επιλογή μέσω του βοηθητικού προγράμματος V5 Firmware Utility, επιτρέποντας στους χρήστες να εντοπίζουν πιθανά προβλήματα με την μπαταρία V5.

Μπορείτε να βρείτε το βοηθητικό πρόγραμμα υλικολογισμικού VEX V5 εδώ.

Ενημέρωση υλικολογισμικού V5 Brain

Πολλά προϊόντα VEX V5 περιέχουν τους δικούς τους εσωτερικούς επεξεργαστές και λειτουργούν σε ένα ειδικό λειτουργικό σύστημα γνωστό ως "VEXos". Αυτό το Λειτουργικό Σύστημα έχει γραφτεί εξ ολοκλήρου από την VEX Robotics και αξιοποιεί την ευελιξία και τη δύναμη του υλικού VEX για τις ποικίλες ανάγκες της εκπαίδευσης και τις δυσκολίες του ανταγωνισμού.

Το VEXos επιτρέπει προηγμένες λειτουργίες προγραμματισμού και βελτιωμένη εμπειρία χρήστη. Ο καλύτερος τρόπος για να διασφαλίσετε ότι το σύστημα V5 σας λειτουργεί σωστά είναι να διατηρείτε το υλικολογισμικό ενημερωμένο. Μπορείτε να ενημερώσετε το υλικολογισμικό του V5 Brain χρησιμοποιώντας το βοηθητικό πρόγραμμα V5 Firmware.

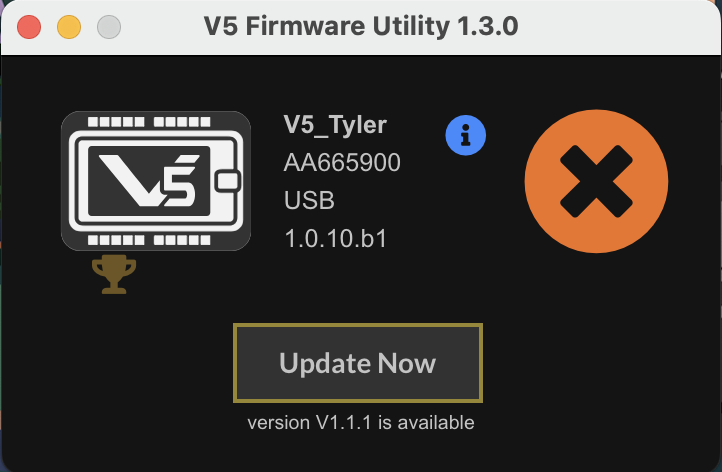

Το παράθυρο του βοηθητικού προγράμματος υλικολογισμικού V5 είναι ανοιχτό και εμφανίζει έναν συνδεδεμένο εγκέφαλο. Παρακάτω, ένα κουμπί γράφει Ενημέρωση τώρα.

Εάν το V5 Brain δεν είναι ενημερωμένο, θα υπάρχει ένα πορτοκαλί x και ένα κουμπί για την εκτέλεση ενημέρωσης υλικολογισμικού.

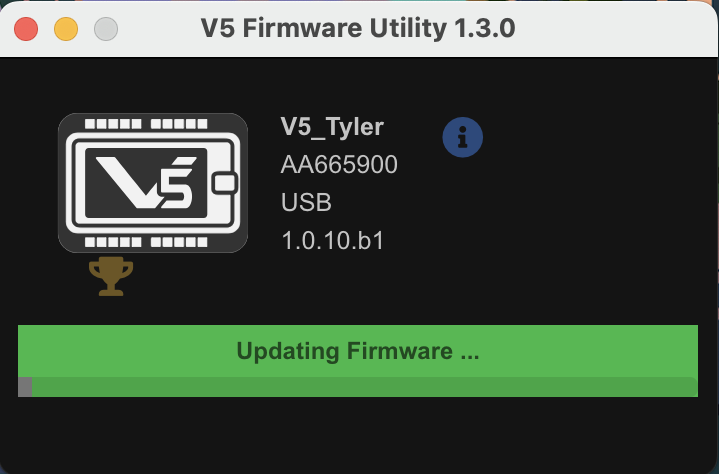

Το παράθυρο του βοηθητικού προγράμματος υλικολογισμικού V5 μετά το πάτημα του κουμπιού "Ενημέρωση τώρα", με ένα μήνυμα που αναφέρει "Ενημέρωση υλικολογισμικού".

Το Firmware Utility θα κατεβάσει και θα εκτελέσει την ενημέρωση υλικολογισμικού.

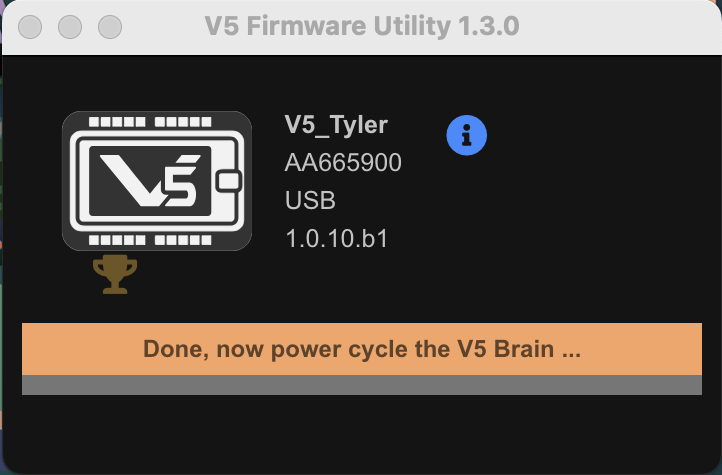

V5 Firmware Utility μετά την ολοκλήρωση της ενημέρωσης, με ένα μήνυμα που αναφέρει "Τέλος", τώρα ενεργοποιήστε ξανά τον εγκέφαλο V5.

Αφού ολοκληρωθεί η λήψη του υλικολογισμικού στο V5 Brain, θα χρειαστεί να θέσετε ξανά σε λειτουργία το Brain.

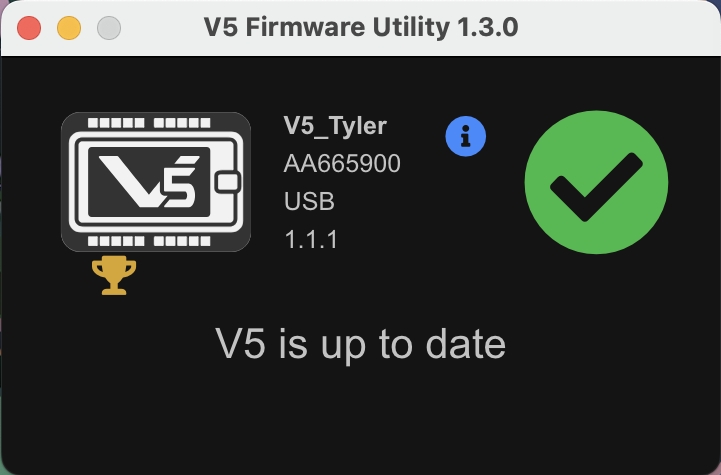

Το βοηθητικό πρόγραμμα υλικολογισμικού V5 μετά την επανεκκίνηση του εγκεφάλου, με ένα μήνυμα που αναφέρει ότι το V5 είναι ενημερωμένο.

Όταν το υλικολογισμικό είναι ενημερωμένο, το Firmware Utility θα έχει ένα πράσινο σημάδι ελέγχου και θα αναφέρει «Το V5 είναι ενημερωμένο».

Εύρεση πληροφοριών σχετικά με τον εγκέφαλο V5 και το σύστημα χρήστη

Η κατοχή πληροφοριών σχετικά με το V5 Brain και το σύστημα του χρήστη μπορεί να είναι χρήσιμη κατά την αντιμετώπιση προβλημάτων.

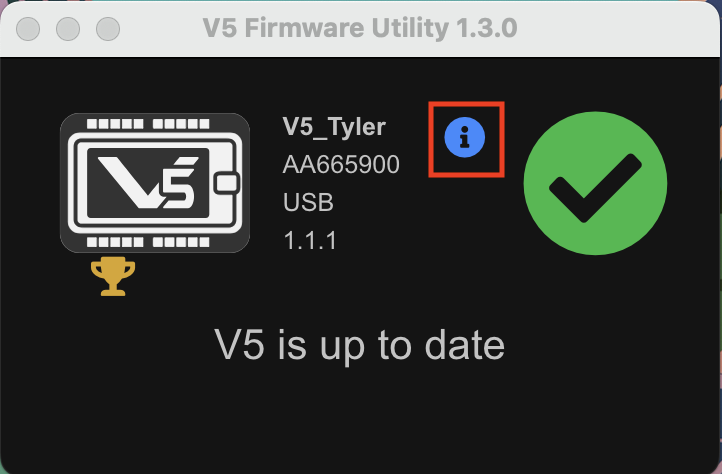

Βοηθητικό πρόγραμμα υλικολογισμικού V5 με μήνυμα ότι το V5 είναι ενημερωμένο. Υπάρχει ένα μπλε εικονίδιο πληροφοριών παραπάνω που είναι επισημασμένο.

Κάντε κλικ στο εικονίδιο πληροφοριών στο βοηθητικό πρόγραμμα υλικολογισμικού.

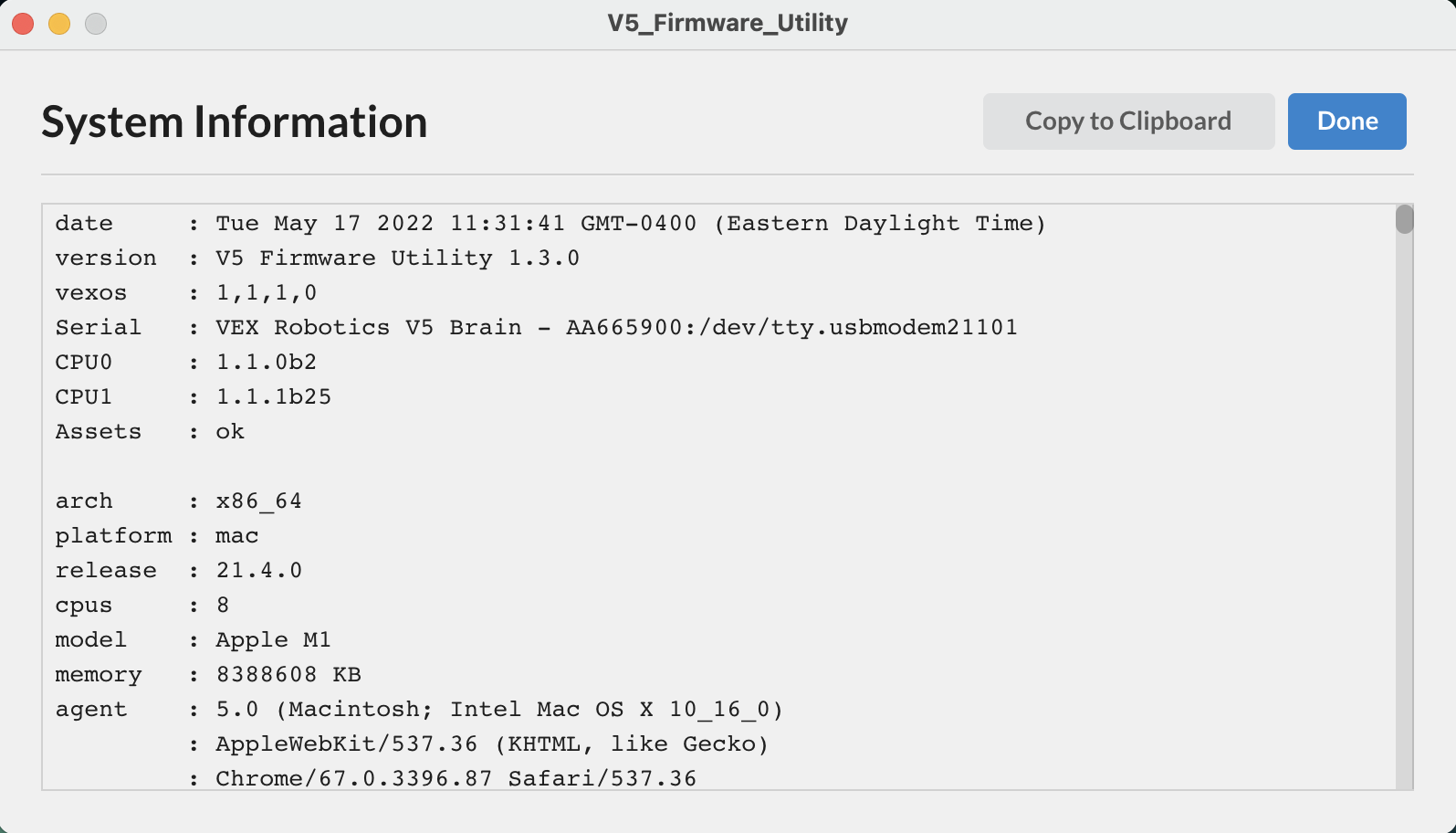

V5 Firmware Utility μετά την επιλογή του εικονιδίου πληροφοριών, με μια λίστα πληροφοριών συστήματος που μπορεί να χρησιμοποιηθεί για εντοπισμό σφαλμάτων.

Αυτό θα εμφανίσει πληροφορίες σχετικά με το συνδεδεμένο V5 Brain και τις πληροφορίες συστήματος του χρήστη. Αυτό μπορεί να χρησιμοποιηθεί για να βοηθήσει την Υποστήριξη VEX στην αντιμετώπιση προβλημάτων.

Λήψη της εφαρμογής ελέγχου πεδίου δεξιοτήτων

Οι ομάδες αγώνων έχουν πλέον την ευκαιρία να διεξάγουν αγώνες Robot Skills χρησιμοποιώντας ένα V5 Robot Brain ως ελεγκτή πεδίου, χρησιμοποιώντας την εφαρμογή Skills Field Control. Αυτό επιτρέπει την ευκολότερη και αποτελεσματικότερη διεξαγωγή αγώνων δεξιοτήτων.

Βοηθητικό πρόγραμμα υλικολογισμικού V5 με μήνυμα ότι το V5 είναι ενημερωμένο. Υπάρχει ένα εικονίδιο τροπαίου στα αριστερά που είναι επισημασμένο.

Κάντε κλικ στο εικονίδιο του τροπαίου στο βοηθητικό πρόγραμμα υλικολογισμικού.

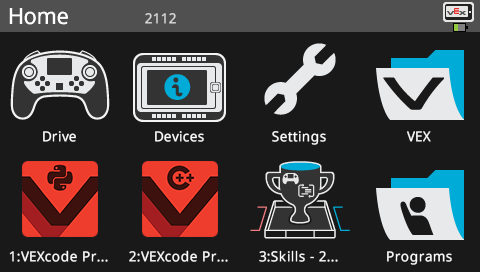

Η οθόνη V5 Brain εμφανίζεται στο μενού Αρχική σελίδα για να δείξει ότι η εφαρμογή Field Control έχει ληφθεί στην τρίτη θέση προγράμματος.

Αυτό θα κατεβάσει την εφαρμογή Field Control στην τρίτη θέση προγράμματος.

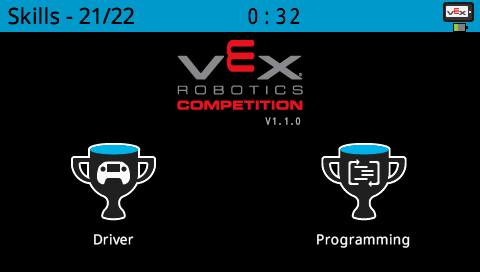

Εμφανίζεται η οθόνη V5 Brain με την εφαρμογή Field Control σε λειτουργία.

Μόλις επιλέξετε την εφαρμογή Field Control, θα μπορείτε να χρησιμοποιήσετε το V5 Brain ως ελεγκτή πεδίου δεξιοτήτων. Δείτε το άρθρο για περισσότερες πληροφορίες σχετικά με τη χρήση ενός V5 Brain για τον έλεγχο πεδίου Robot Skills Challenge.

Προηγμένες επιλογές

Η πρόσβαση στις προηγμένες επιλογές στο V5 Firmware Utility σάς επιτρέπει να ενημερώσετε τον αριθμό της ομάδας σας, να εκτελέσετε διαγνωστικά μπαταρίας για περαιτέρω αντιμετώπιση προβλημάτων, μεταξύ άλλων.

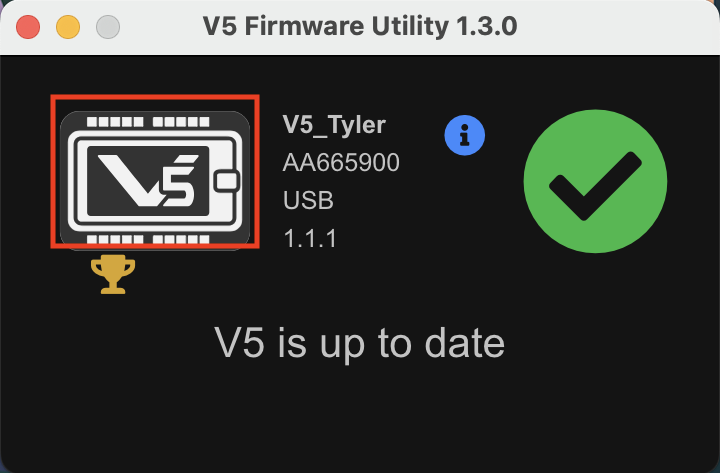

Βοηθητικό πρόγραμμα υλικολογισμικού V5 με μήνυμα ότι το V5 είναι ενημερωμένο. Το εικονίδιο V5 Brain είναι επισημασμένο.

Πατήστε shift + V και κάντε κλικ στο κέντρο του V5 Brain μέσα στο Firmware Utility.

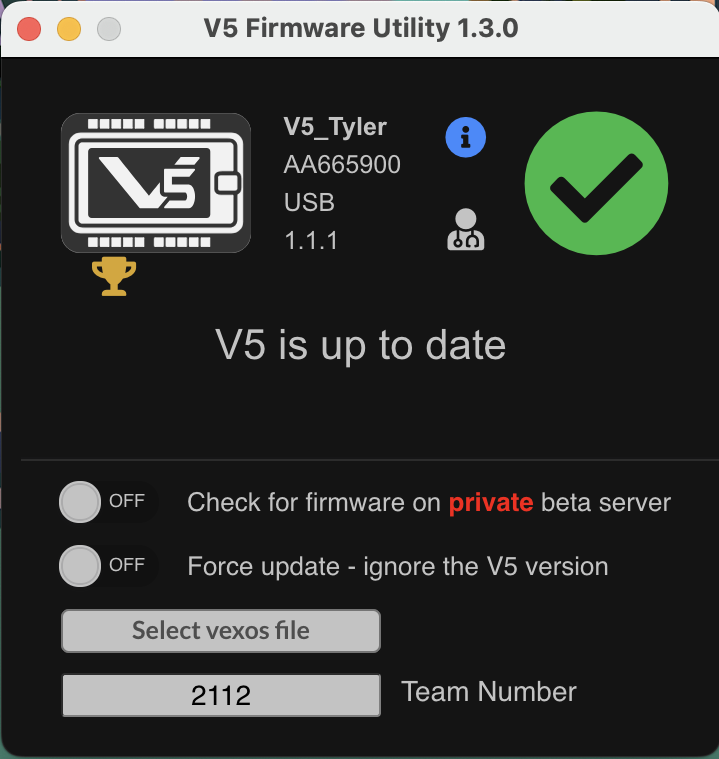

V5 Firmware Utility αφού επιλέξετε το εικονίδιο V5 Brain ενώ κρατάτε πατημένο το Shift και το V για να ανοίξετε τις επιλογές για προχωρημένους. Εμφανίζονται οι ρυθμίσεις Διάγνωσης και Αριθμού Ομάδας.

Αυτό θα εμφανίσει προηγμένες επιλογές, όπως η ενημέρωση του Αριθμού Ομάδας σας ή η εκτέλεση διαγνωστικών ελέγχου μπαταρίας.

Διαγνωστικά μπαταρίας

Η προβολή της οθόνης διαγνωστικών της μπαταρίας σάς επιτρέπει να δείτε το χρώμα των στοιχείων της μπαταρίας, υποδεικνύοντας εάν ορισμένα στοιχεία δεν διατηρούν φορτίο σε σύγκριση με άλλα, το οποίο είναι ορατό χρησιμοποιώντας ένα σύστημα χρωματικής κωδικοποίησης πράσινου, κόκκινου και μαύρου. Αυτό είναι χρήσιμο όταν προσδιορίζετε εάν μια μπαταρία V5 είναι ελαττωματική ή όχι και εάν πρέπει να αντικατασταθεί.

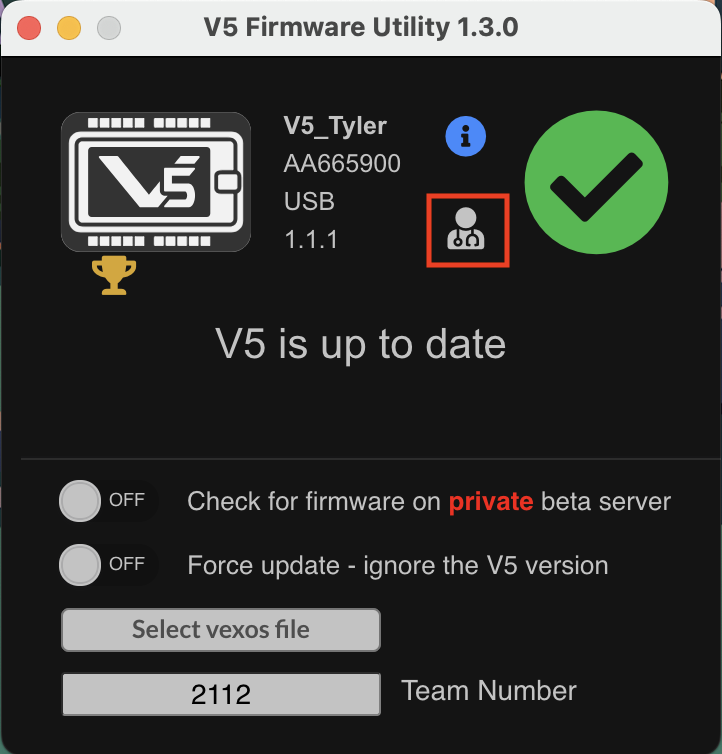

Βοηθητικό πρόγραμμα υλικολογισμικού V5 με μήνυμα ότι το V5 είναι ενημερωμένο. Υπάρχει ένα εικονίδιο γιατρού στα δεξιά που είναι επισημασμένο.

Κάντε κλικ στο εικονίδιο ενός Γιατρού.

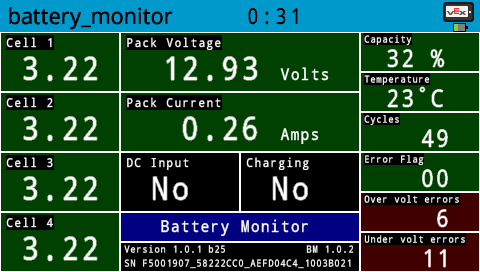

Η οθόνη V5 Brain εμφανίζεται στην οθόνη Διαγνωστικά μπαταρίας, με ένα μενού δεδομένων σχετικά με την κατάσταση της μπαταρίας.

Αυτό θα ανοίξει τα διαγνωστικά μπαταρίας στο συνδεδεμένο V5 Brain σας. Για περισσότερες πληροφορίες σχετικά με την οθόνη διαγνωστικών της μπαταρίας, δείτε αυτό το άρθρο.
