Το ακόλουθο άρθρο θα σας καθοδηγήσει στον τρόπο συσκευασίας του Φορητού Αγωνιστικού Πεδίου VEX V5 και των σχετικών Πλακιδίων Πεδίου στις παρεχόμενες θήκες.

Η παρακάτω εικόνα δείχνει τις θέσεις κάθε μεμονωμένου εξαρτήματος.

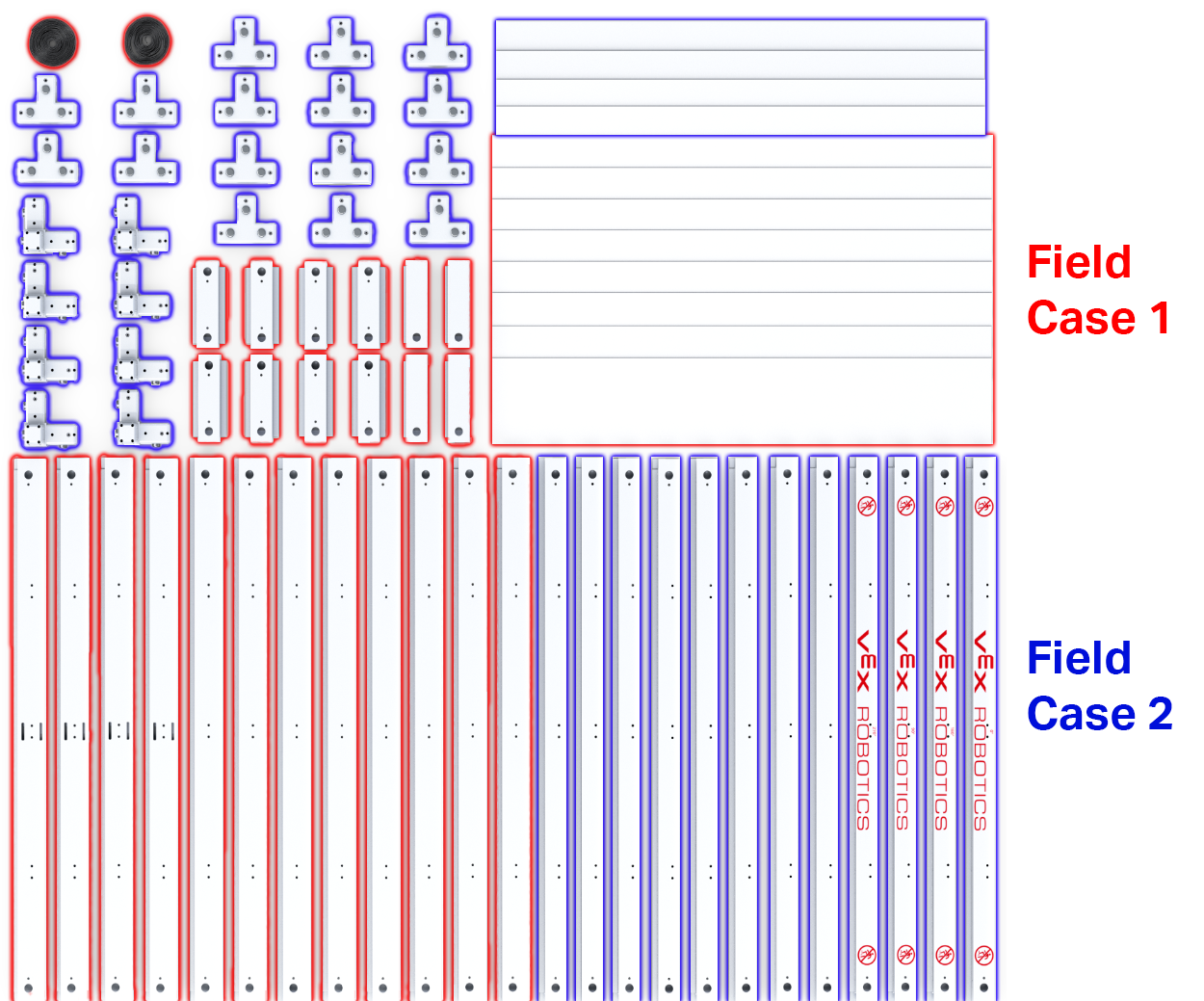

Διάγραμμα των μεμονωμένων κομματιών που είναι αποθηκευμένα στις Περιπτώσεις Πεδίου 1 και 2.

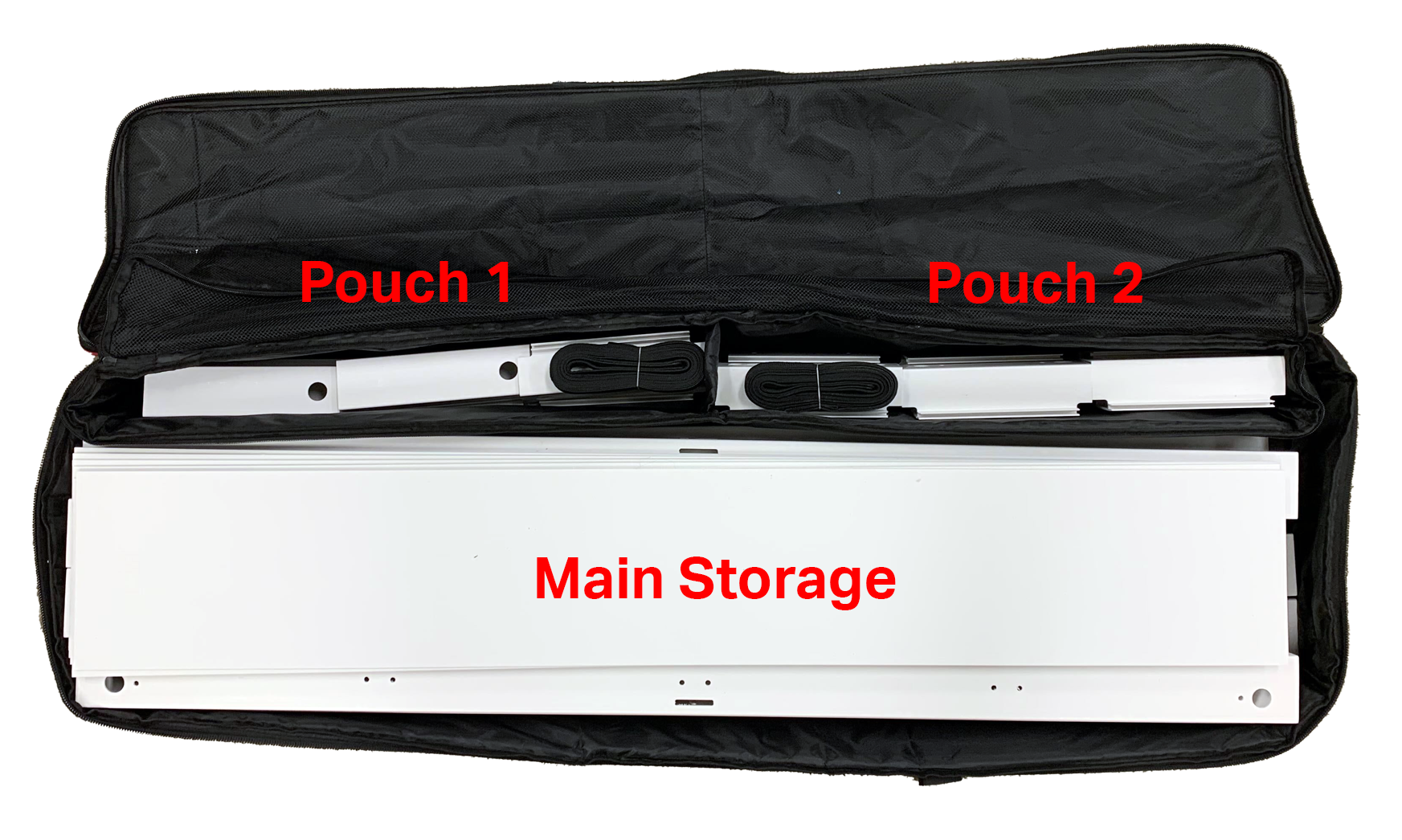

Αποσυμπιεσμένη Θήκη Πεδίου 1 όπως φαίνεται από ψηλά για να φαίνεται η οργάνωσή της. Αυτή η βαλίτσα πεδίου έχει δύο θήκες και έναν κύριο χώρο αποθήκευσης.

Αποσυμπιεσμένη θήκη 2 πεδίου, όπως φαίνεται από ψηλά για να φαίνεται η οργάνωσή της. Αυτή η βαλίτσα πεδίου έχει δύο θήκες και έναν κύριο χώρο αποθήκευσης.

Πεδίο Περίπτωσης 1

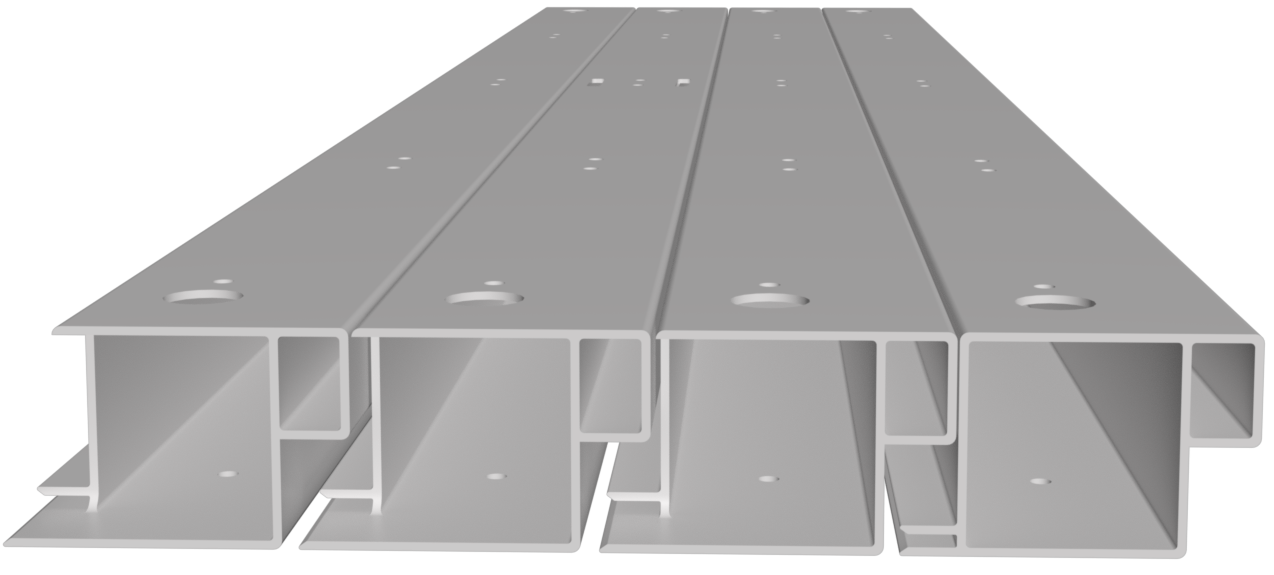

Τέσσερα κομμάτια εξώθησης στο κάτω μέρος εμφανίζονται στοιβαγμένα μαζί σε μια σειρά.

1. Αρχικά, τοποθετήστε τις κάτω προεξοχές στην κύρια αποθήκη, στοιβάζοντάς τες τέσσερις σε πλάτος και τρεις σε ύψος. Δείτε τον προσανατολισμό που φαίνεται στα δεξιά.

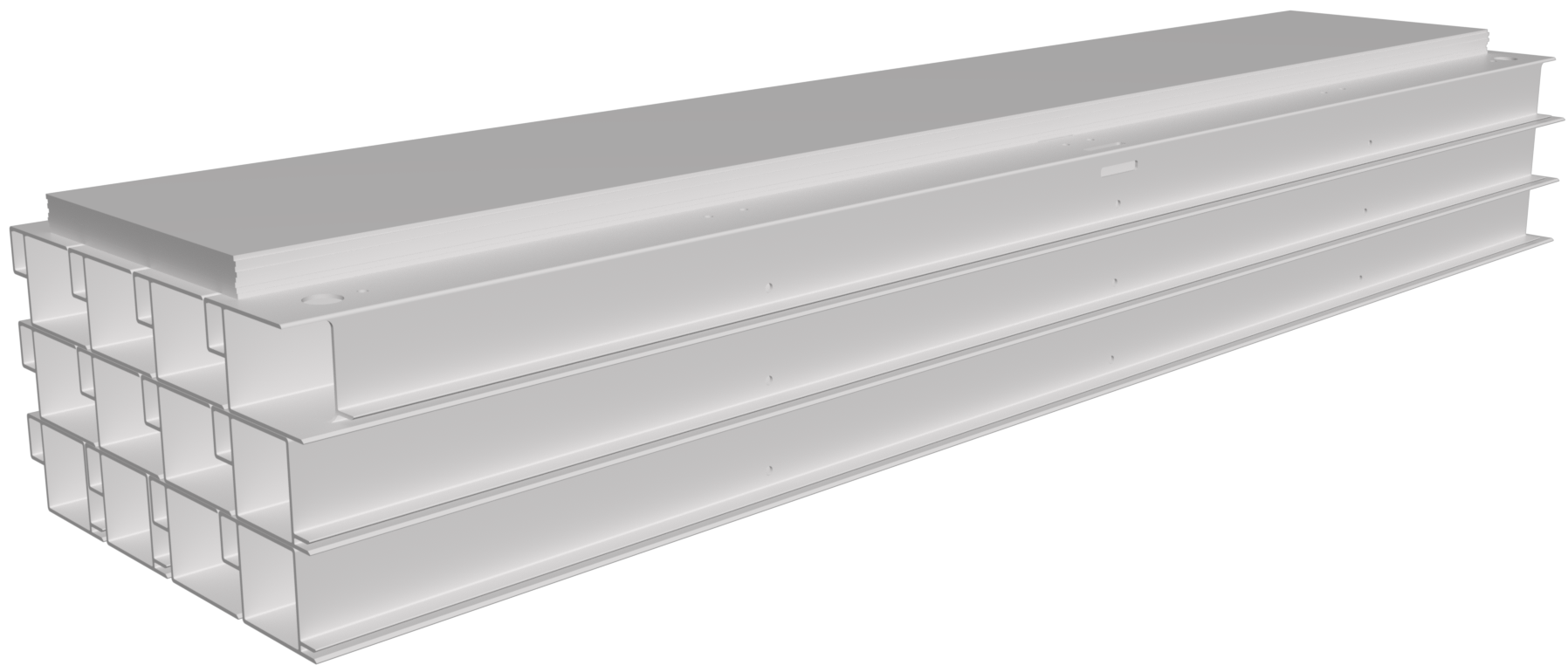

Δώδεκα κομμάτια εξώθησης στο κάτω μέρος εμφανίζονται στοιβαγμένα μαζί σε μια στοίβα τεσσάρων πλάτους και τριών ύψους. Οκτώ μακρύτερα πάνελ έχουν τοποθετηθεί πάνω από τα κομμάτια εξώθησης.

2. Στη συνέχεια, τοποθετήστε τα οκτώ μακρύτερα πάνελ πάνω από τις προεξοχές.
Σημείωση: Υπάρχουν τέσσερα κοντά πάνελ και οκτώ μακριά πάνελ. Τα τέσσερα μικρότερα πάνελ θα τοποθετηθούν στην Περίπτωση Πεδίου 2.

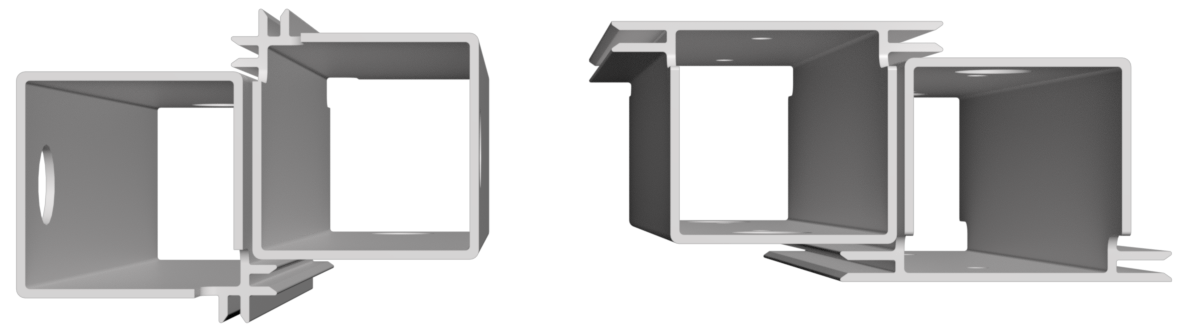

Τα κοντά κομμάτια εξώθησης εμφανίζονται στοιβαγμένα μαζί σε δύο ομάδες των δύο.

3. Τοποθετήστε τις κοντές εξωθήσεις στις σακούλες με φερμουάρ 1 και 2. Χρησιμοποιήστε τον προσανατολισμό που φαίνεται στα δύο σχήματα στα δεξιά.

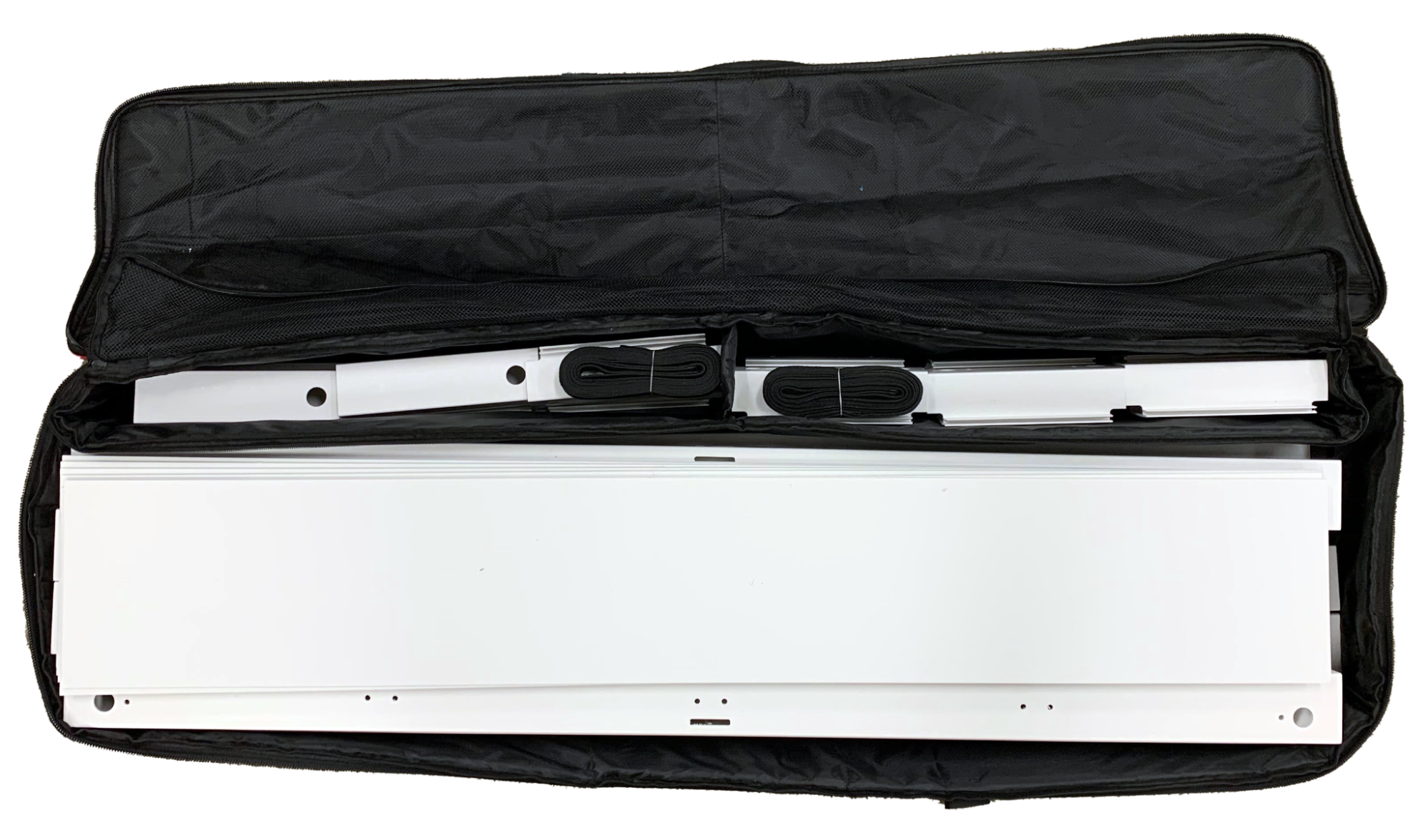

Η θήκη 1, χωρίς φερμουάρ και πλήρως συσκευασμένη, απεικονίζεται με τους ιμάντες τοποθετημένους σε κάθε θήκη.

4. Τοποθετήστε τους ιμάντες σε κάθε θήκη. Η συσκευασμένη θήκη 1 θα πρέπει να μοιάζει με την εικόνα που φαίνεται στα δεξιά.

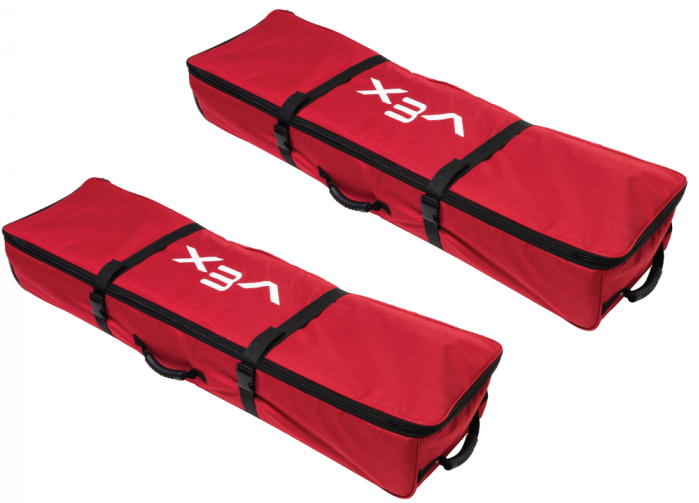

Οι βαλίτσες πεδίου κλείνουν με φερμουάρ και αγκράφες για ασφαλή μεταφορά.

5. Βεβαιωθείτε ότι τα φερμουάρ για τις θήκες καθώς και η ίδια η θήκη Field Case είναι ασφαλισμένα και ότι οι αγκράφες είναι προσαρτημένες.

Πεδιακή Περίπτωση 2

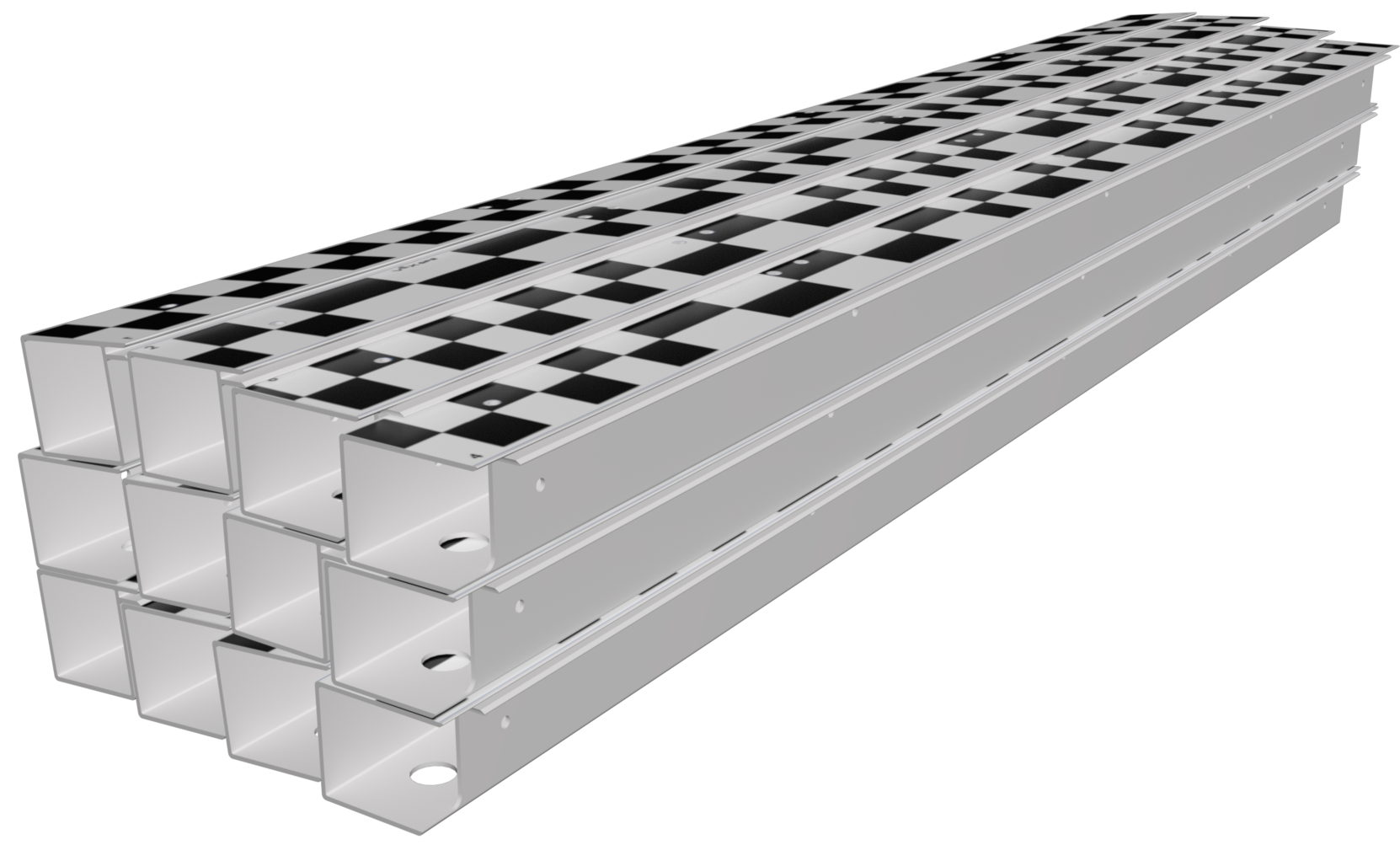

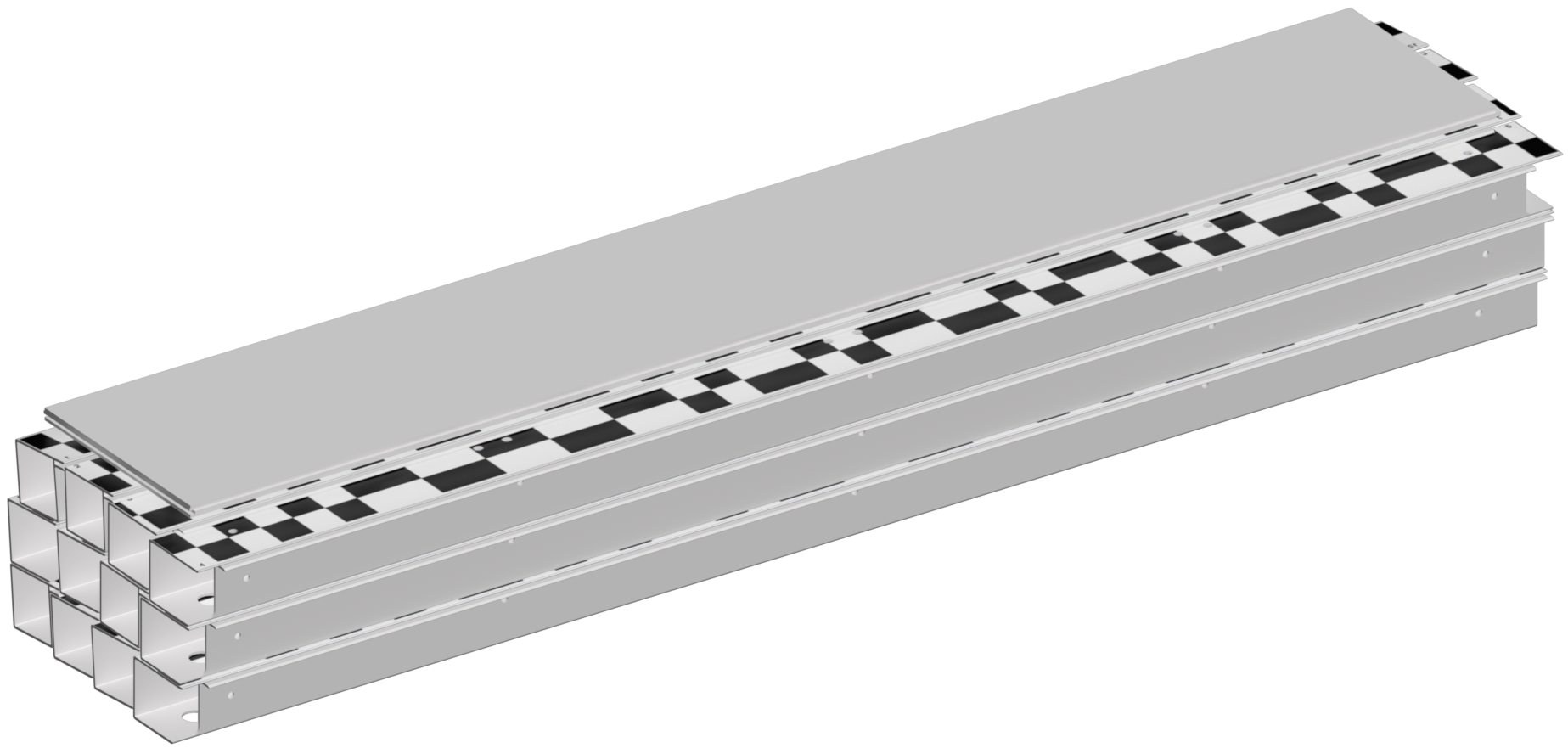

Δώδεκα κομμάτια εξώθησης κώδικα GPS εμφανίζονται στοιβαγμένα μαζί σε μια στοίβα τεσσάρων πλάτους και τριών ύψους. Τέσσερα μικρότερα πάνελ έχουν τοποθετηθεί πάνω από τα κομμάτια εξώθησης. Δώδεκα κομμάτια εξώθησης κώδικα GPS εμφανίζονται στοιβαγμένα μαζί σε μια στοίβα τεσσάρων πλάτους και τριών ύψους.

1. Αρχικά, τοποθετήστε τις εξωθήσεις με τον κωδικό GPS στην κύρια αποθήκευση, στοιβάζοντάς τες σε τέσσερα πλάτη και τρία σε ύψος. Δείτε τον προσανατολισμό που φαίνεται στα δεξιά.
Σημείωση: Η φόρτωση της εξώθησης με διαδοχική σειρά θα βοηθήσει στη συναρμολόγηση αργότερα.

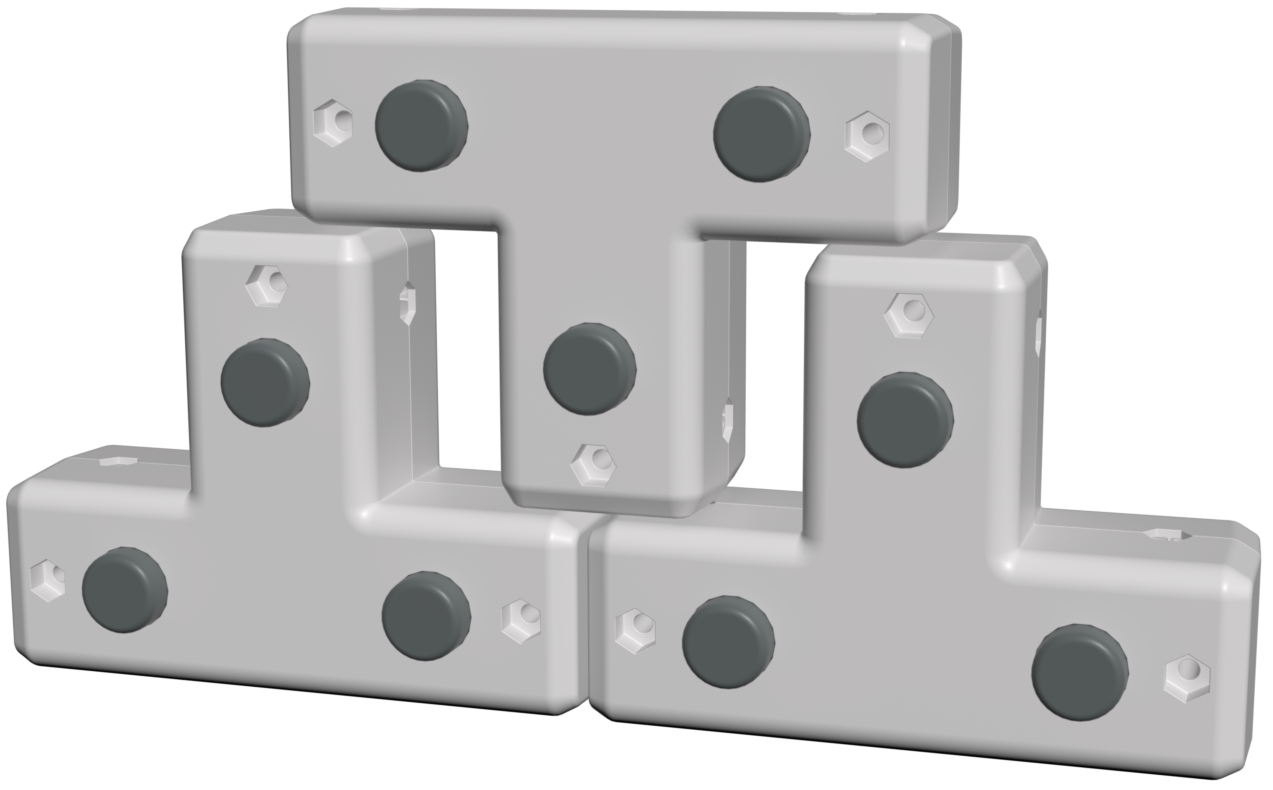

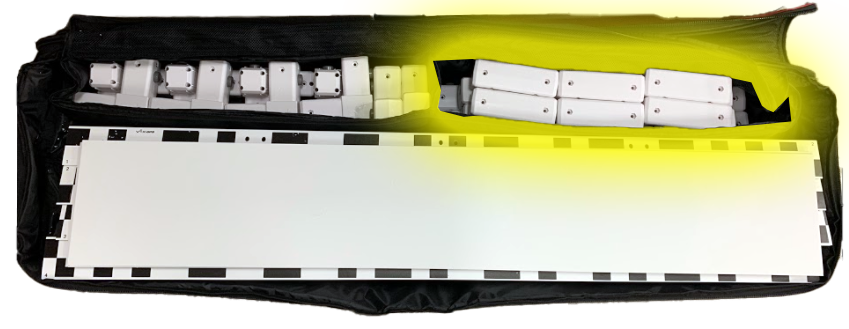

Τρία κομμάτια σύνδεσης σε σχήμα Τ εμφανίζονται στοιβαγμένα σε σχήμα τριγώνου. Τα τεμάχια σύνδεσης T εμφανίζονται συσκευασμένα σε τριγωνικά σχήματα σε ομάδες των τριών στη θήκη 2. Δύο από τα τεμάχια σύνδεσης T είναι συσκευασμένα στη θήκη 1.

2. Τοποθετήστε τους συνδετήρες T στη θήκη 2. Τοποθετήστε τα με τον προσανατολισμό που φαίνεται στα δεξιά. Οι περισσότεροι θα χωρέσουν στη θήκη 2, οι σύνδεσμοι 2 T θα πρέπει να χωρέσουν στη θήκη 1.

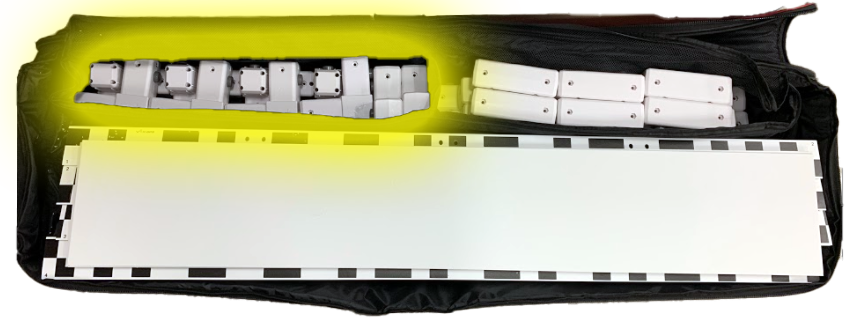

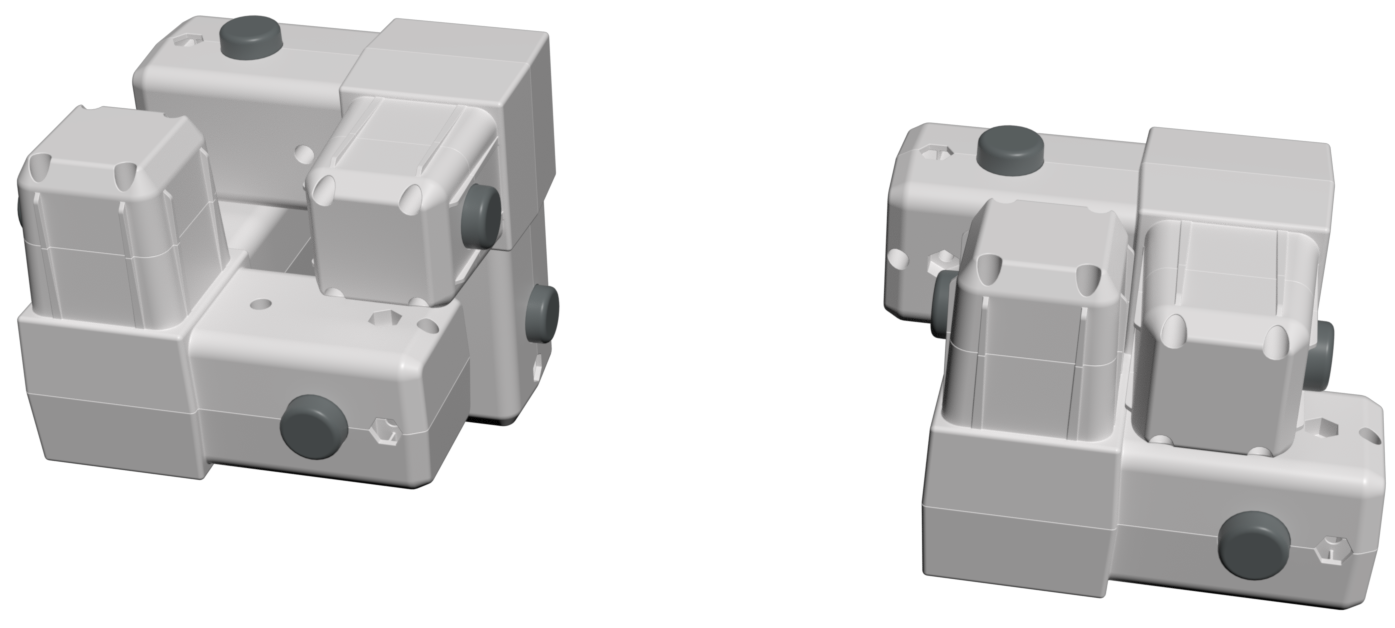

Τα γωνιακά συνδετικά κομμάτια εμφανίζονται στοιβαγμένα μαζί σε ομάδες των δύο για να σχηματίσουν ένα συμπαγές σχήμα κύβου. Οι γωνιακοί σύνδεσμοι αποθηκεύονται συμπαγώς μαζί στη θήκη 1.

3. Τοποθετήστε τους γωνιακούς συνδετήρες στη θήκη 1. Τοποθετήστε τα με τον προσανατολισμό που φαίνεται στα δεξιά.

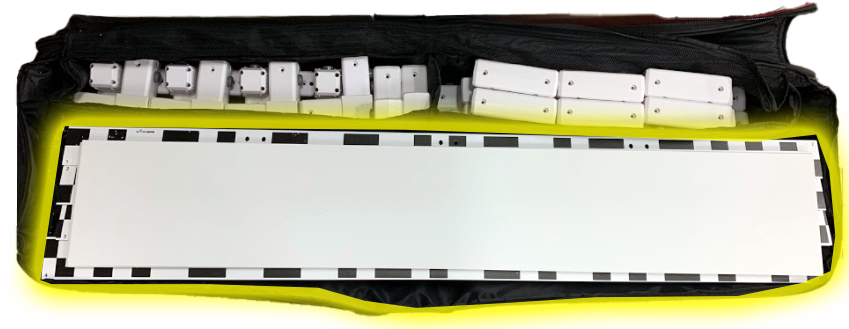

Τέσσερα μικρότερα πάνελ εμφανίζονται τοποθετημένα πάνω από τα κομμάτια εξώθησης στην κύρια περιοχή αποθήκευσης.

4. Τέλος, τοποθετήστε τα υπόλοιπα τέσσερα κοντύτερα πάνελ πάνω από τις προεξοχές στην κύρια αποθήκευση.

Οι βαλίτσες πεδίου κλείνουν με φερμουάρ και αγκράφες για ασφαλή μεταφορά.

Θήκη πλακιδίων πεδίου

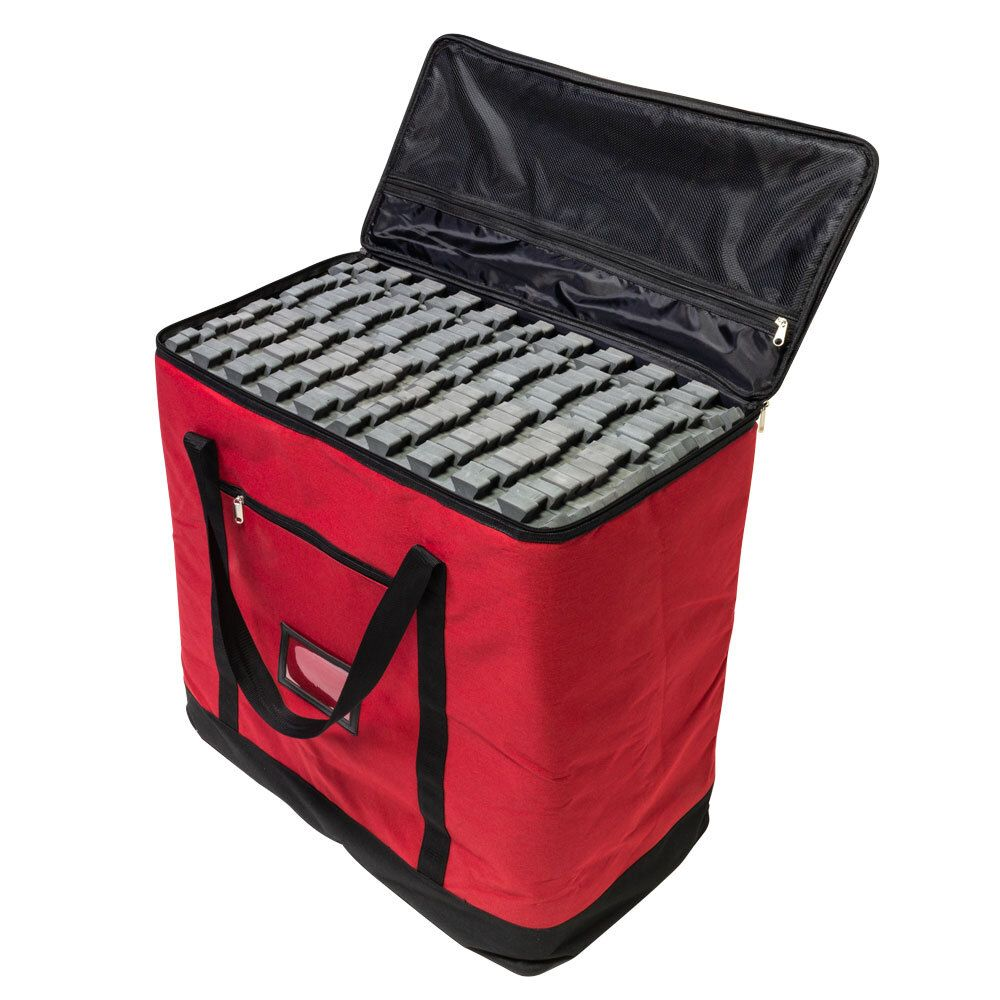

Η θήκη με τα πλακίδια του αγρού ξεφερμουάρει και είναι γεμάτη με πλακίδια αγρού.

1. Τοποθετήστε 18 αντιστατικά πλακίδια πεδίου VRC σε μία θήκη πλακιδίων πεδίου.

Υπάρχουν συνολικά 36 πλακίδια ανά πεδίο, με 18 ανά θήκη.

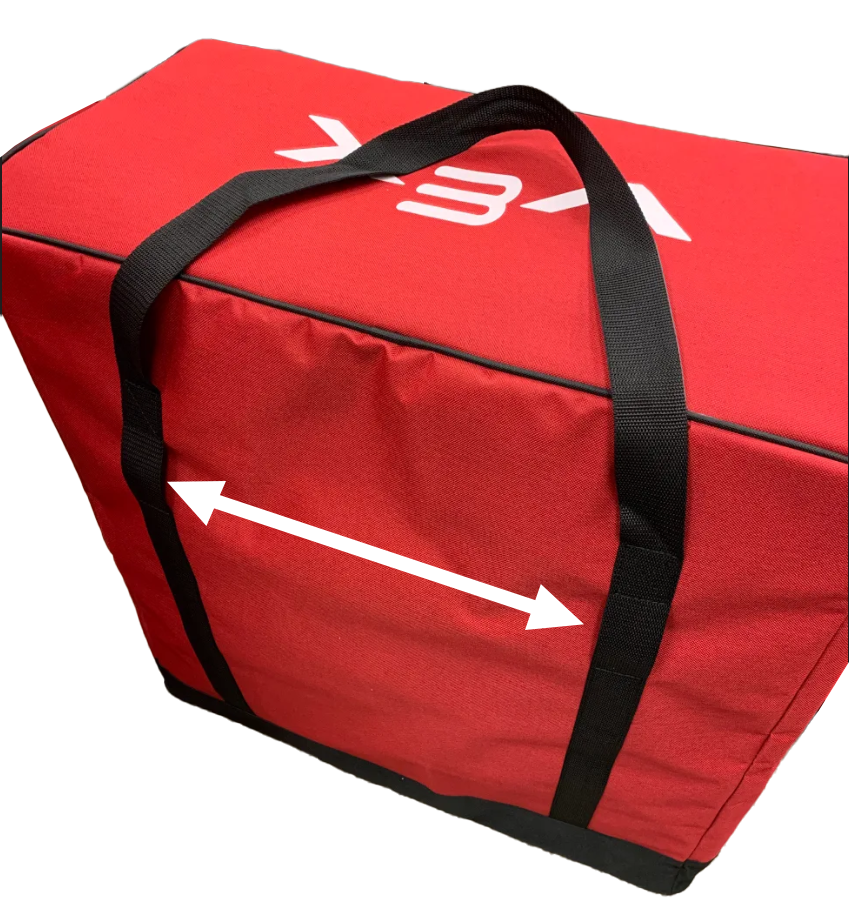

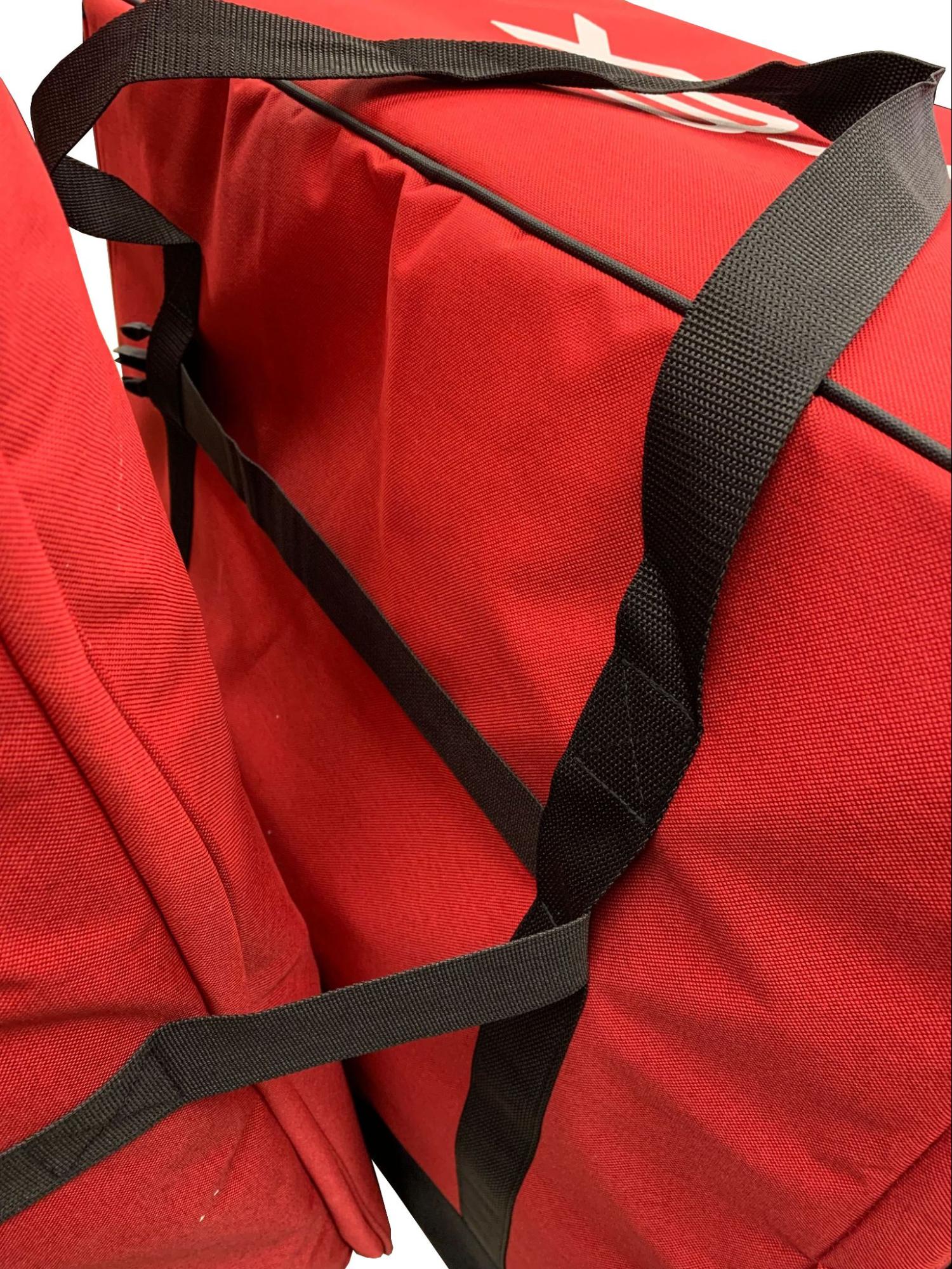

Πίσω μέρος της θήκης πλακιδίων γηπέδου με τις δύο θηλιές στα λουράκια της τονισμένες. Η θήκη πλακιδίων γηπέδου φαίνεται να είναι συνδεδεμένη με τη θήκη γηπέδου χρησιμοποιώντας τους ιμάντες.

2. Η φορτωμένη θήκη πλακιδίων πεδίου μπορεί να προσαρτηθεί στη θήκη πεδίου για εύκολη μεταφορά.

Για να συνδέσετε τη θήκη πλακιδίων γηπέδου στη θήκη γηπέδου, περάστε τον κάτω ιμάντα της θήκης γηπέδου μέσα από τη θηλιά που βρίσκεται στο πίσω μέρος της θήκης πλακιδίων γηπέδου.
Δέστε την κάτω λωρίδα της θήκης πεδίου μόλις την περάσετε μέσα από τη θήκη πλακιδίων πεδίου για να τα στερεώσετε και τα δύο.

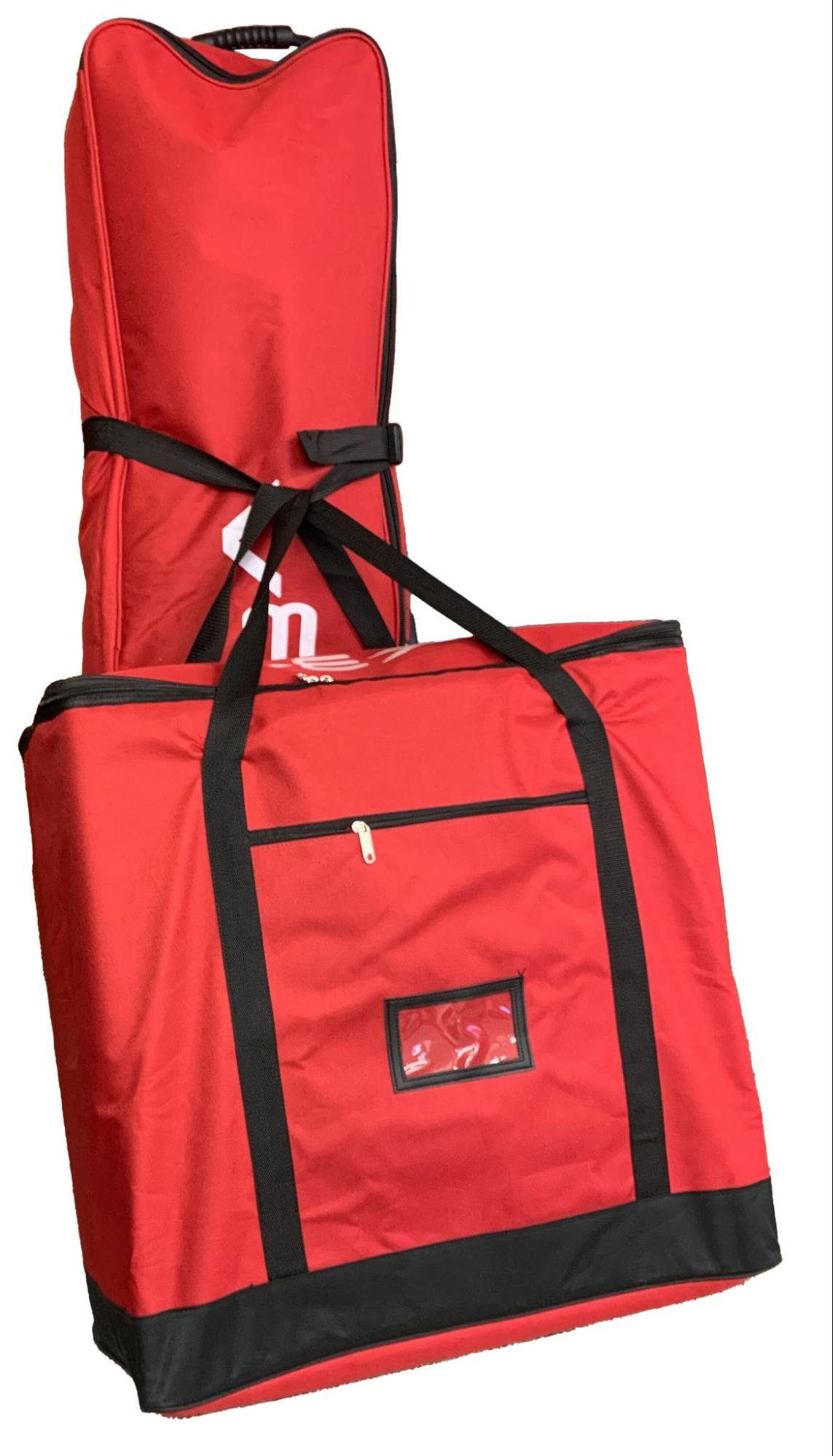

Η θήκη πλακιδίων γηπέδου φαίνεται να είναι συνδεδεμένη με τη θήκη γηπέδου χρησιμοποιώντας τους ιμάντες και περνώντας την αγκράφα μέσα από τις δύο λαβές.

3. Περάστε την επάνω αγκράφα της θήκης Field μέσα από τις δύο λαβές της θήκης Field Tile για να τις ασφαλίσετε περαιτέρω.
