Είτε οργανώνετε τα εξαρτήματα, ακολουθείτε ένα σύνολο οδηγιών κατασκευής είτε δημιουργείτε ένα προσαρμοσμένο σχέδιο, ο σωστός εντοπισμός ενός εξαρτήματος μπορεί να είναι κρίσιμος για την επιτυχία σας.

Ο χάρακας εξαρτημάτων VEX EXP είναι ένα εύχρηστο εργαλείο που βοηθά στην αναγνώριση εξαρτημάτων.

Λήψη εκτυπώσιμου χάρακα ΛΗΞΗΣ (γράμμα ΗΠΑ) >

Λήψη Εκτυπώσιμου Χάρακα ΛΗΞΗΣ (Διεθνές A4) >

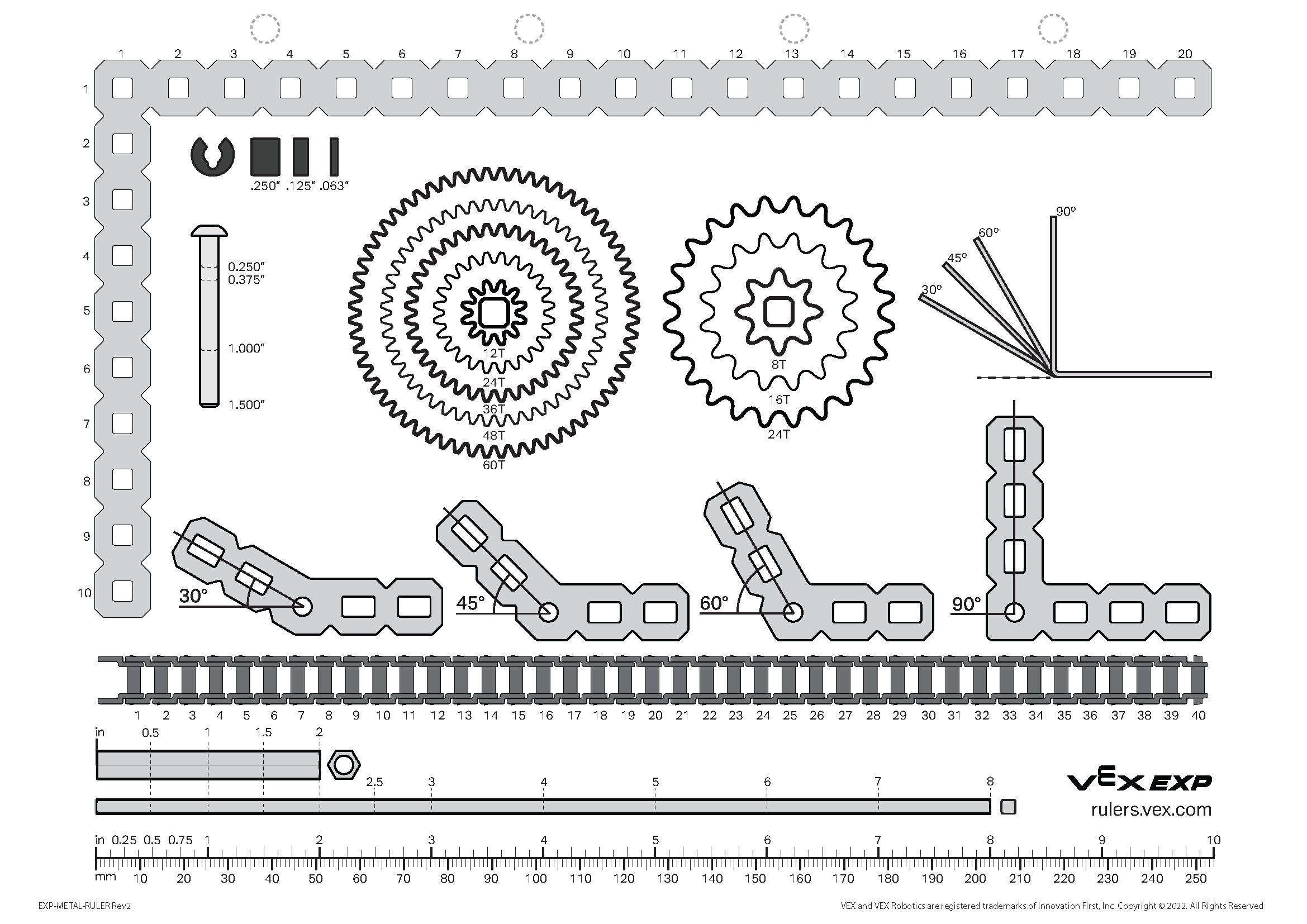

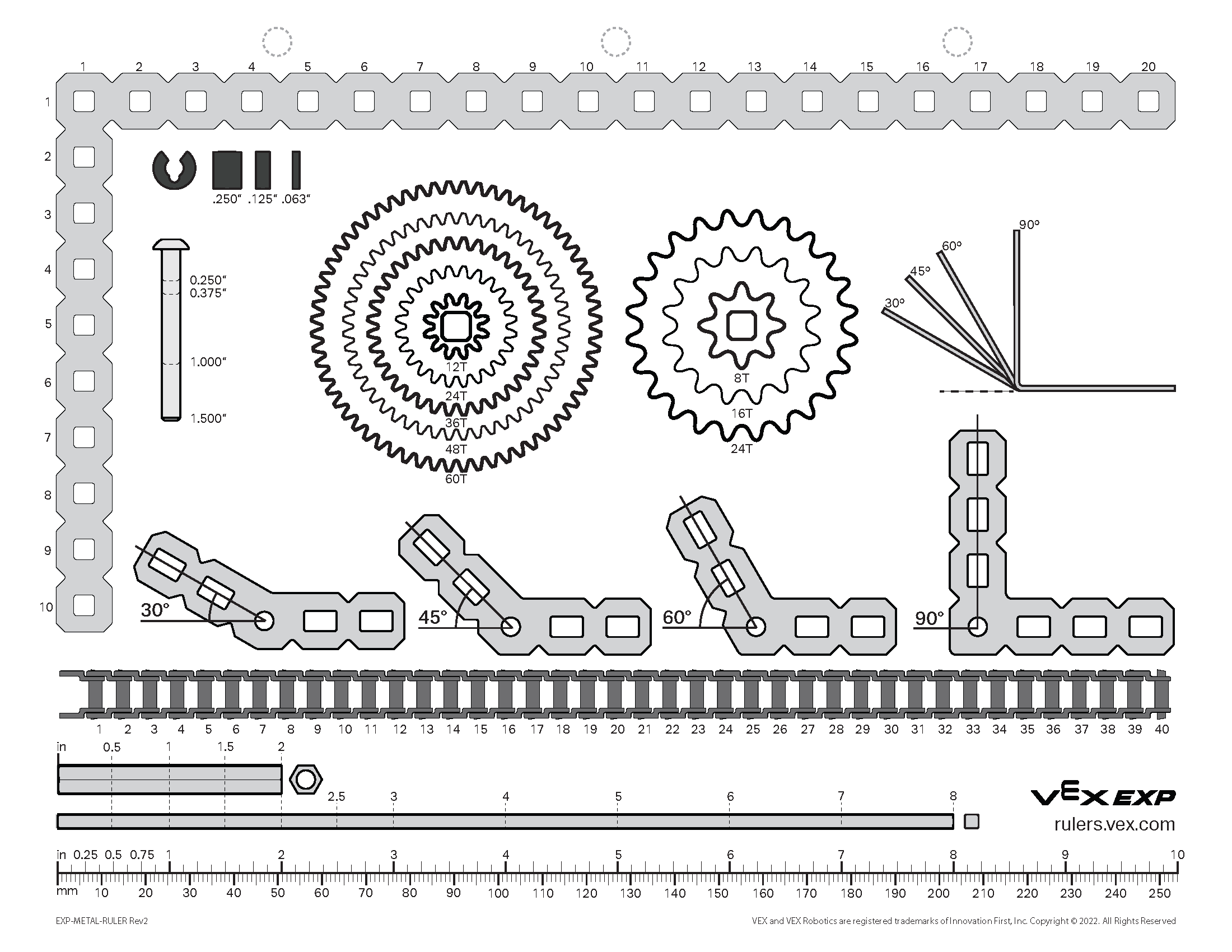

Εκτυπώσιμος χάρακας εξαρτημάτων VEX EXP που δείχνει κλίμακες μέτρησης για την αναγνώριση μήκους εξαρτημάτων

Σημείωση: κατά την εκτύπωση του .pdf, βεβαιωθείτε ότι έχετε ορίσει την κλίμακα σε 100%.

Χρήση του χάρακα για την αναγνώριση εξαρτημάτων

Ο χάρακας εξαρτημάτων VEX EXP μπορεί να χρησιμοποιηθεί για την αναγνώριση εξαρτημάτων κατά την οργάνωση ή την τήρηση ενός συνόλου οδηγιών κατασκευής. Η κλίμακα στον χάρακα είναι 1:1, επομένως τα μέρη μπορούν απλά να τοποθετηθούν πάνω στον χάρακα.

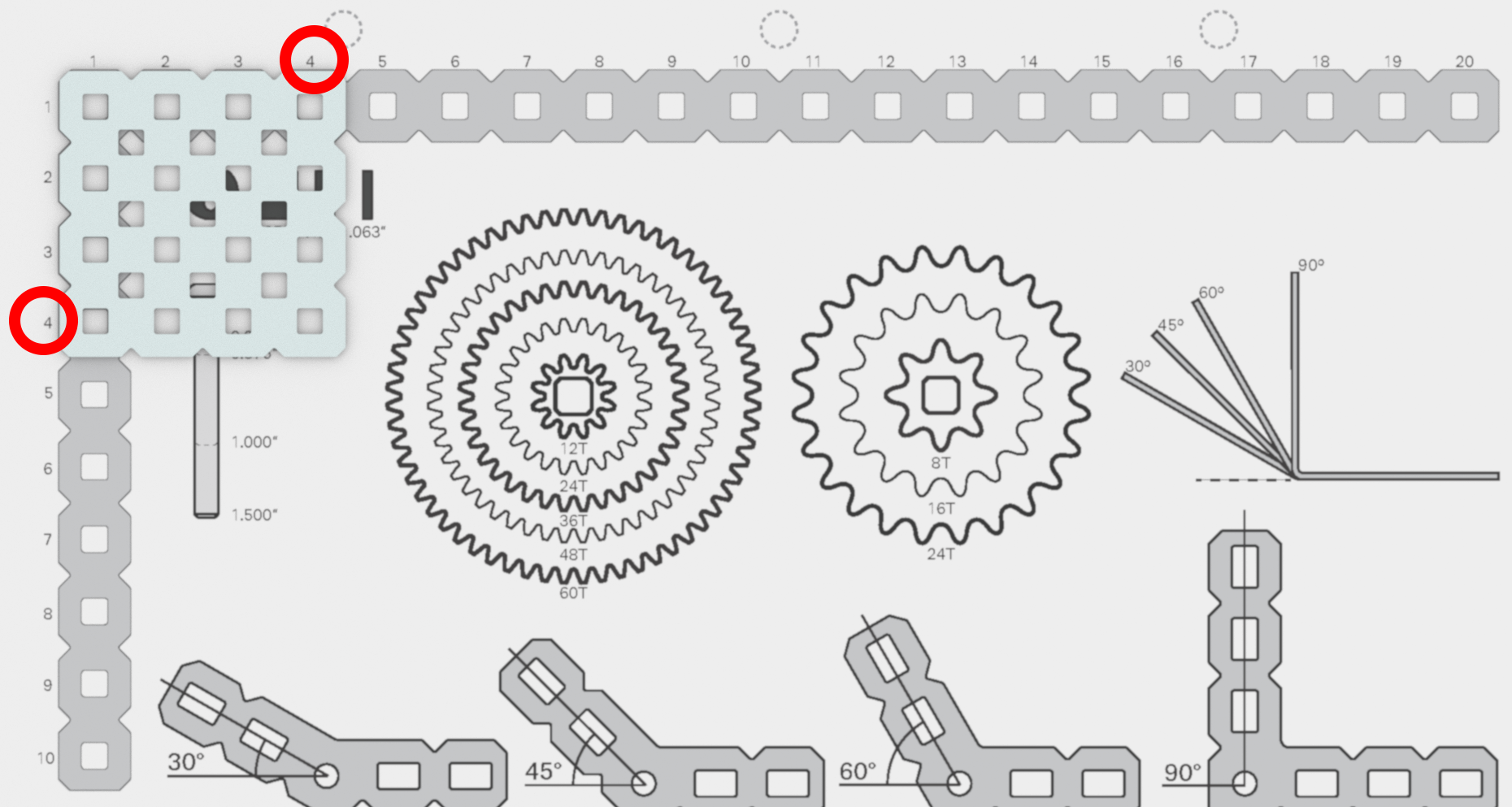

Εκτυπώσιμοι χάρακες VEX EXP με σήμανση που δείχνει πώς πρέπει να προσαρμόζονται σε κλίμακα οι χάρακες

Μέτρηση δομικών μετάλλων. Το παράδειγμα που εμφανίζεται είναι μια πλάκα 4x4.

Το 4 υποδεικνύει πλάτος 4 μονάδων βήματος.
Το 4 υποδεικνύει μήκος 4 μονάδων βήματος.

Κοντινό πλάνο μιας βίδας από τον χάρακα EXP με διαφορετικές μετρήσεις βίδας που εμφανίζονται

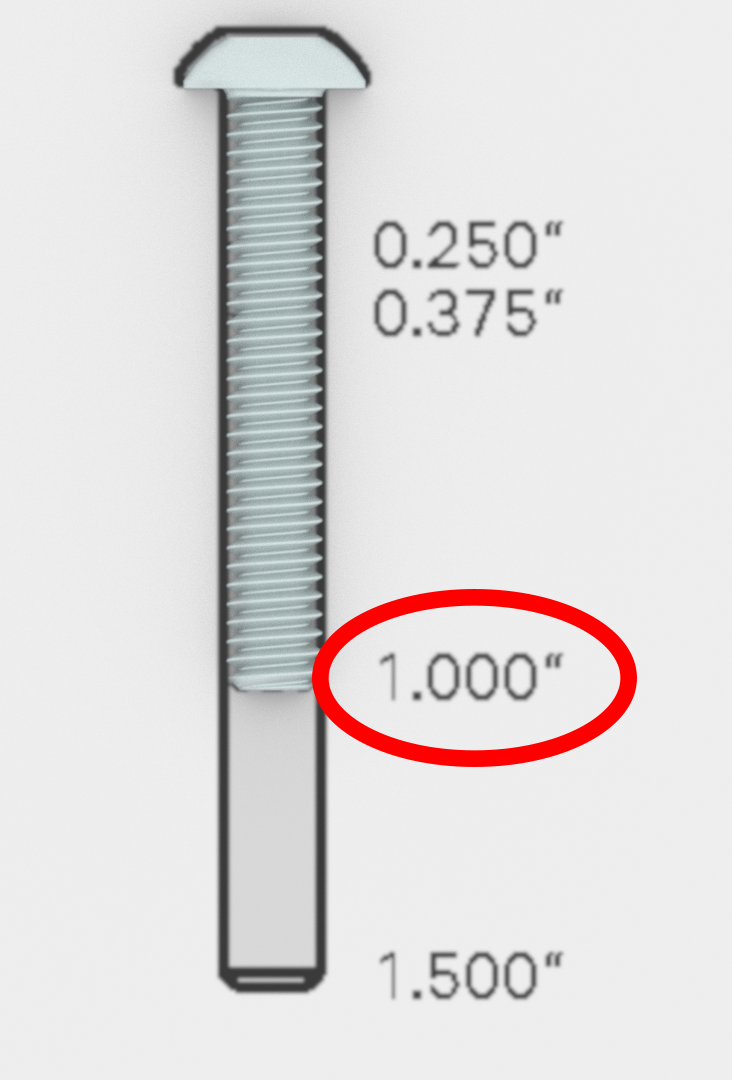

Βίδες μέτρησης. Το παράδειγμα που εμφανίζεται είναι μια βίδα αστεριού #8-32 1,0 ίντσας.

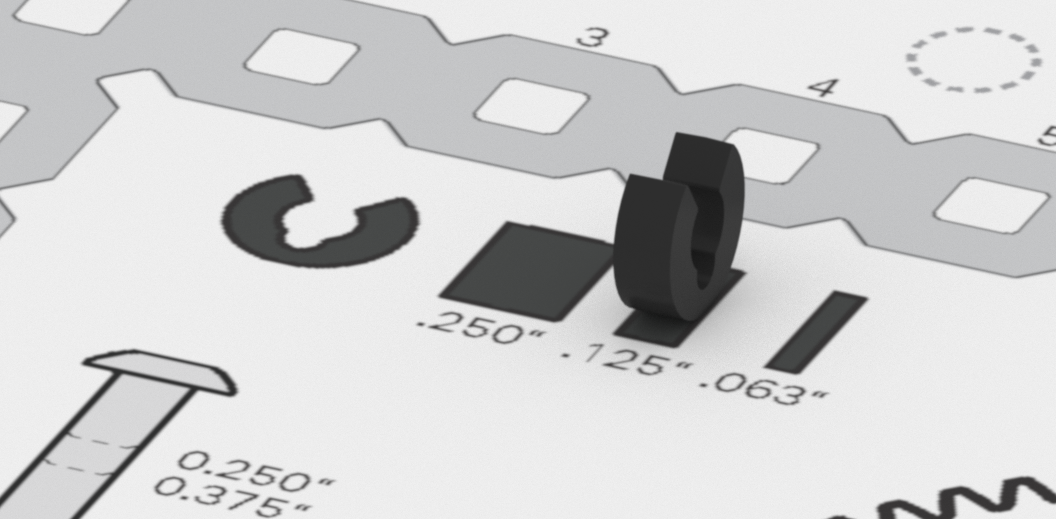

Κοντινό πλάνο των αποστατών στον χάρακα, με έναν αποστάτη 0,125' να συγκρίνεται με έναν αποστάτη ίδιου μεγέθους στον χάρακα.

Μέτρηση διαχωριστικών. Το παράδειγμα που εμφανίζεται είναι ένας διαχωριστής 0,125 ιντσών.

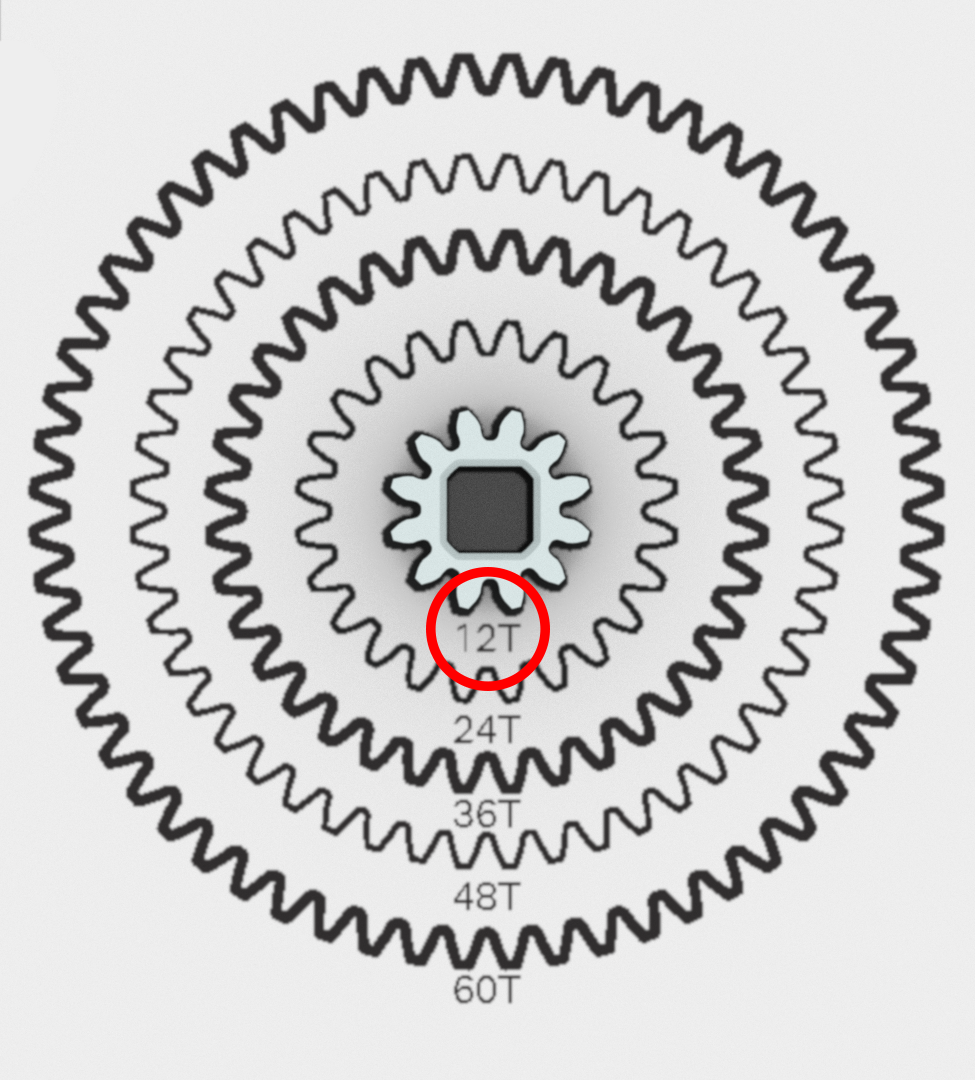

Κοντινό πλάνο των γραναζιών στον χάρακα, με επισημασμένο το γρανάζι 12 δοντιών

Μέτρηση γραναζιών. Το παράδειγμα που εμφανίζεται είναι ένα γρανάζι 12 δοντιών.

Ένα γρανάζι VEX EXP συγκρίνεται με τα γρανάζια στους κανόνες, με το σημάδι των 16 δοντιών να αναφέρεται

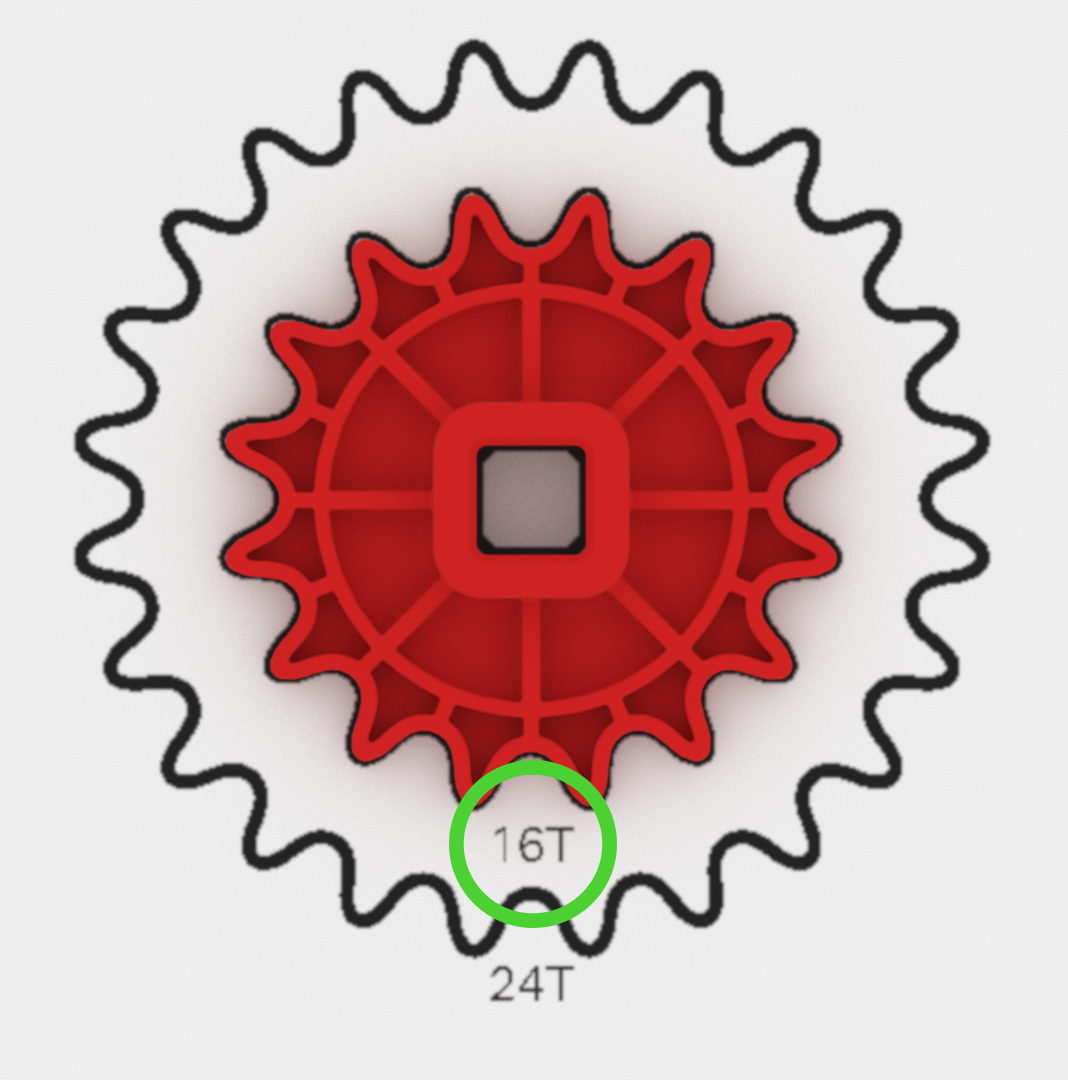

Μέτρηση γραναζιών. Το παράδειγμα που εμφανίζεται είναι ένας οδοντωτός τροχός 16 δοντιών.

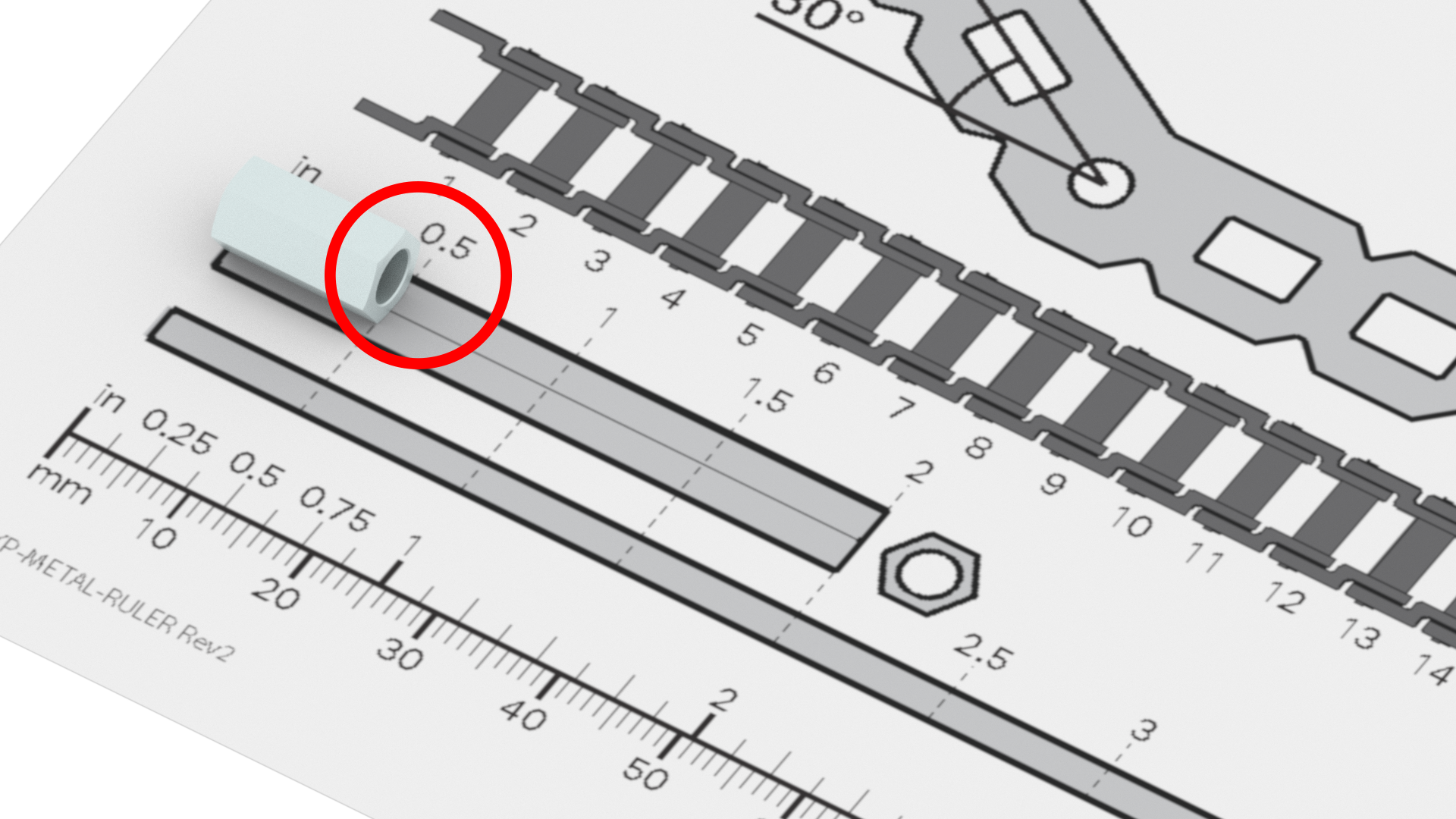

Μια απόσταση που συγκρίνεται με τα σημάδια απόστασης στον χάρακα

Μέτρηση αποστάσεων. Το παράδειγμα που φαίνεται είναι μια απόκλιση 0,5 ίντσας.

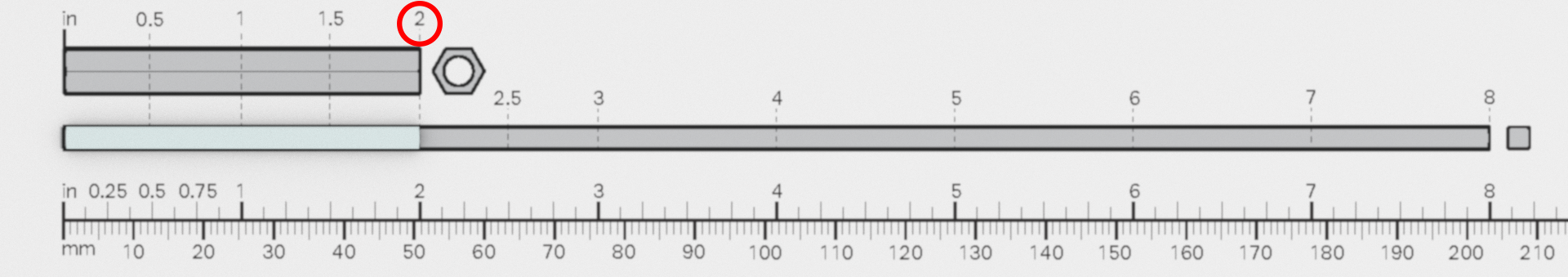

Εκτυπώσιμος χάρακας εξαρτημάτων VEX EXP με μετρήσεις σε ίντσες και χιλιοστά για την αναγνώριση μεγεθών εξαρτημάτων

Μετρήστε τους άξονες. Το παράδειγμα που εμφανίζεται είναι ένας άξονας 2 ιντσών.

Χρήση του χάρακα κατά τη συναρμολόγηση ενός ρομπότ

Ο χάρακας VEX EXP Parts μπορεί επίσης να χρησιμοποιηθεί ως εργαλείο μέτρησης για τη μέτρηση εξαρτημάτων και αποστάσεων. Αυτό μπορεί να είναι πολύ χρήσιμο κατά το σχεδιασμό και τη συναρμολόγηση ενός προσαρμοσμένου ρομπότ που δεν έχει συγκεκριμένες οδηγίες σχετικά με την επιλογή εξαρτημάτων.

Συμβουλή και κόλπο: Το .pdf του χάρακα VEX EXP Parts μπορεί να εκτυπωθεί σε μια διαφανή πλαστική διαφάνεια. Αυτό θα επιτρέψει την επικάλυψη του χάρακα στο ρομπότ και οι μετρήσεις θα μπορούν να γίνονται μετρώντας μέσω του χάρακα.

Ακολουθούν ορισμένα παραδείγματα χρήσης του χάρακα κατά τη συναρμολόγηση ενός προσαρμοσμένου ρομπότ.

Εκτυπώσιμοι χάρακες VEX EXP με σημάνσεις μέτρησης για την αναγνώριση μηκών άξονα

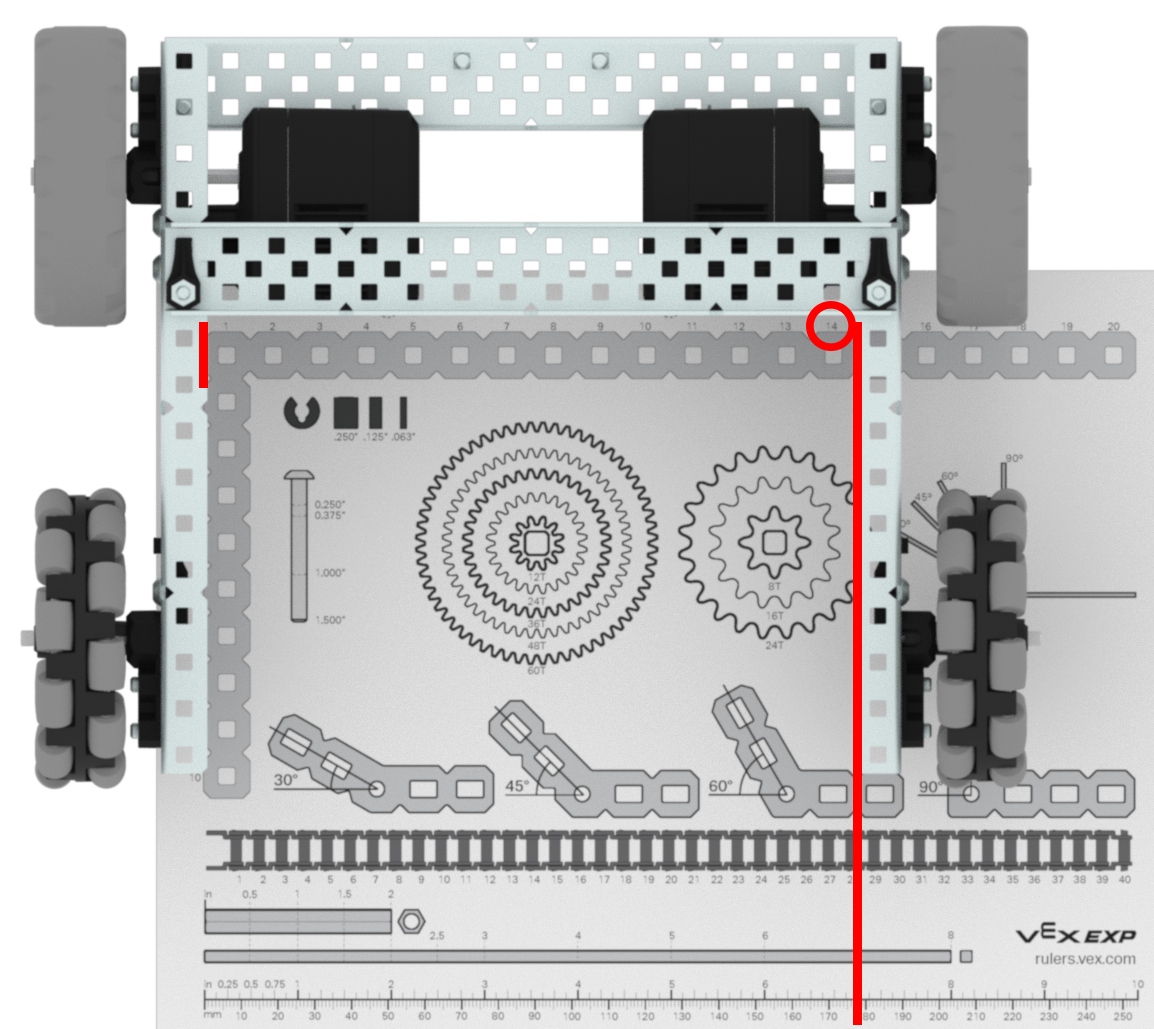

Μέτρηση της απόστασης μεταξύ των καναλιών C σε ένα πλαίσιο ρομπότ. Αυτό το παράδειγμα δείχνει τα κανάλια C στο πλαίσιο του ρομπότ με πλάτος 14 ιντσών ή 7 ίντσες.

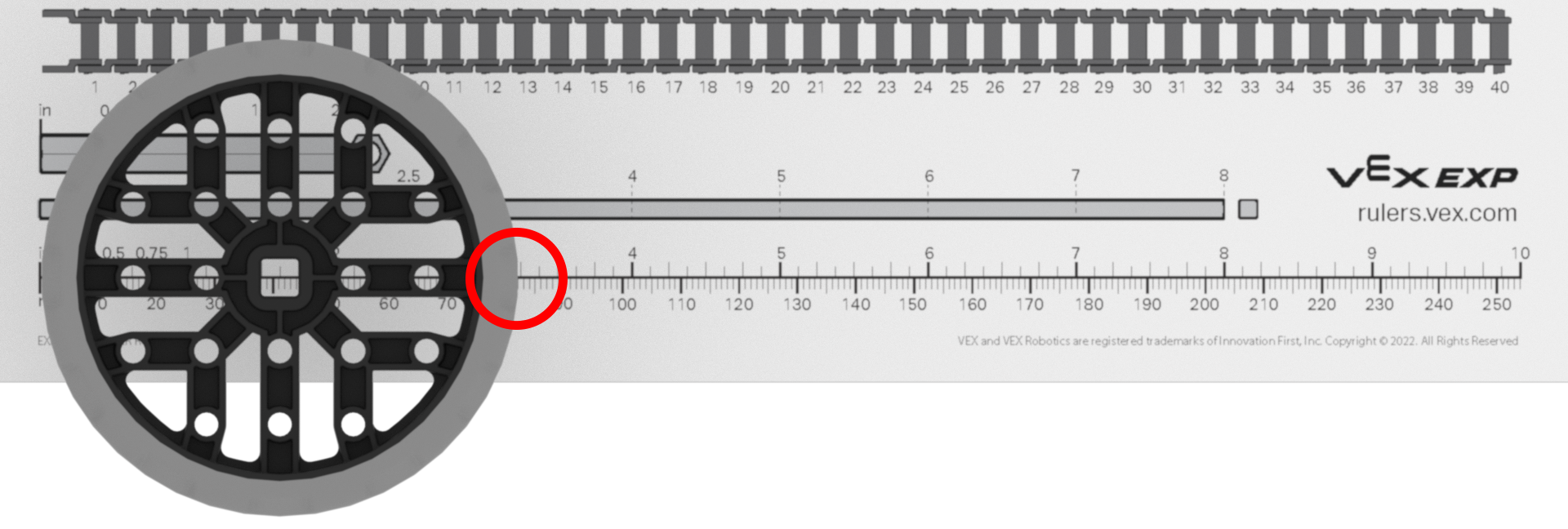

Εκτυπώσιμος χάρακας ανταλλακτικών VEX EXP με ετικέτες σε κλίμακα μέτρησης για την αναγνώριση μεγεθών τροχών

Χρήση ιντσών/χιλιοστών για τη μέτρηση της διαμέτρου των τροχών. Το παράδειγμα που εμφανίζεται είναι ένας τροχός ταξιδιού 3,25 ιντσών (3,25 ίντσες/260 χιλιοστά).

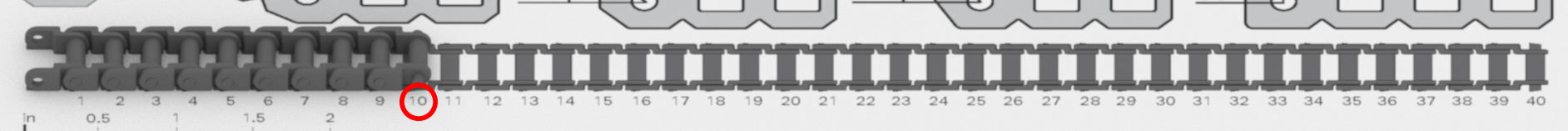

Εκτυπώσιμος χάρακας VEX EXP με ενδείξεις μέτρησης για την αναγνώριση μεγεθών αλυσίδας

Μέτρηση του αριθμού των κρίκων της αλυσίδας σε ένα σύστημα αλυσίδας/γραναζιού.
