Ρύθμιση παραμέτρων συσκευών 3 καλωδίων στο VEXcode EXP – Βάση γνώσεων

Όταν ξεκινάτε τον προγραμματισμό με το VEXcode EXP, τα μπλοκ συσκευών Sensor και 3-Wire δεν θα εμφανιστούν στην Εργαλειοθήκη μέχρι να διαμορφωθούν.

Προσθήκη συσκευής 3 καλωδίων

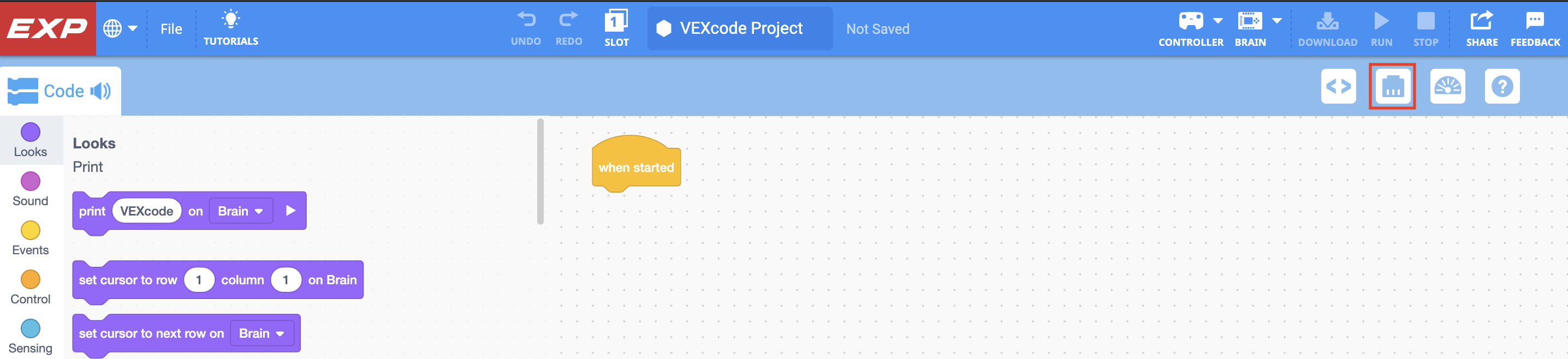

Γραμμή εργαλείων VEXcode EXP με το εικονίδιο Συσκευών επισημασμένο ανάμεσα στα εικονίδια του Προγράμματος Προβολής Κώδικα και της Κονσόλας Εκτύπωσης.

Για να διαμορφώσετε μια συσκευή, επιλέξτε το κουμπί Συσκευές για να ανοίξετε το παράθυρο Συσκευές.

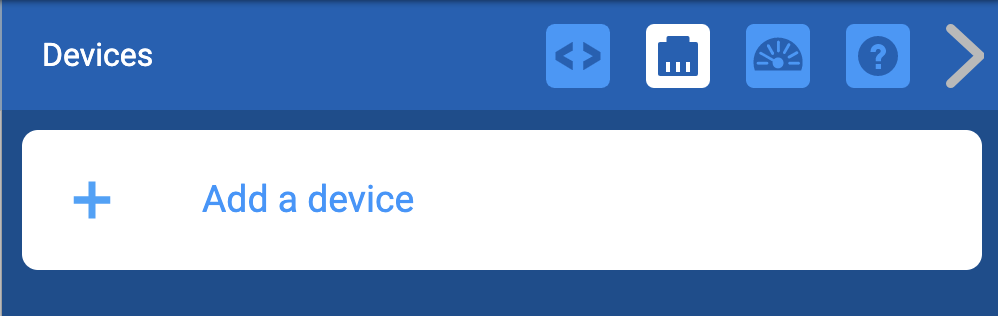

Μενού Συσκευές VEXcode EXP με το κουμπί Προσθήκη συσκευής που εμφανίζεται.

Επιλέξτε «Προσθήκη συσκευής».

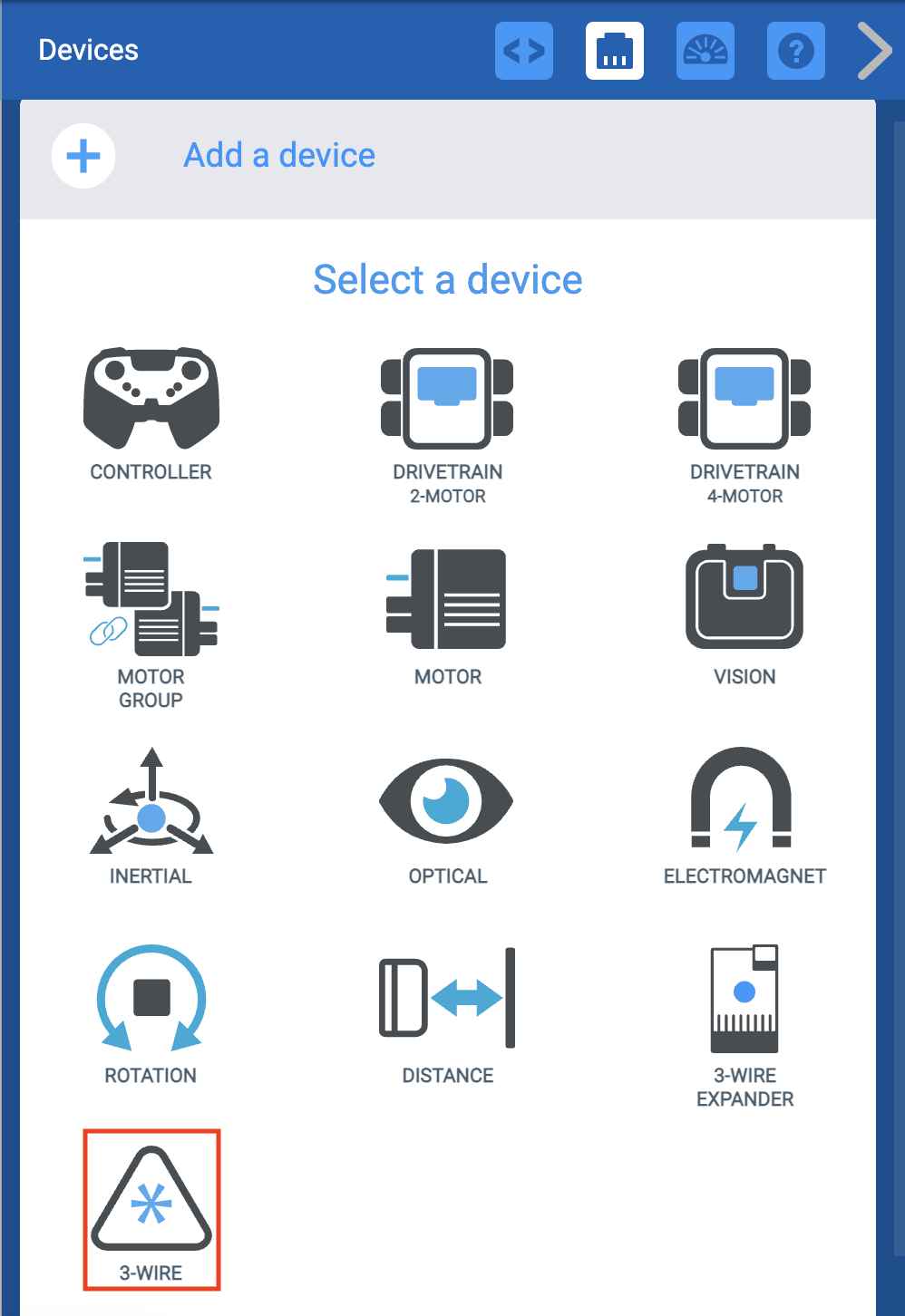

Μενού Συσκευές VEXcode EXP αφού επιλεγεί το κουμπί Προσθήκη συσκευής. Η επιλογή 3 καλωδίων είναι επισημασμένη.

Επιλέξτε τις συσκευές 3 καλωδίων.

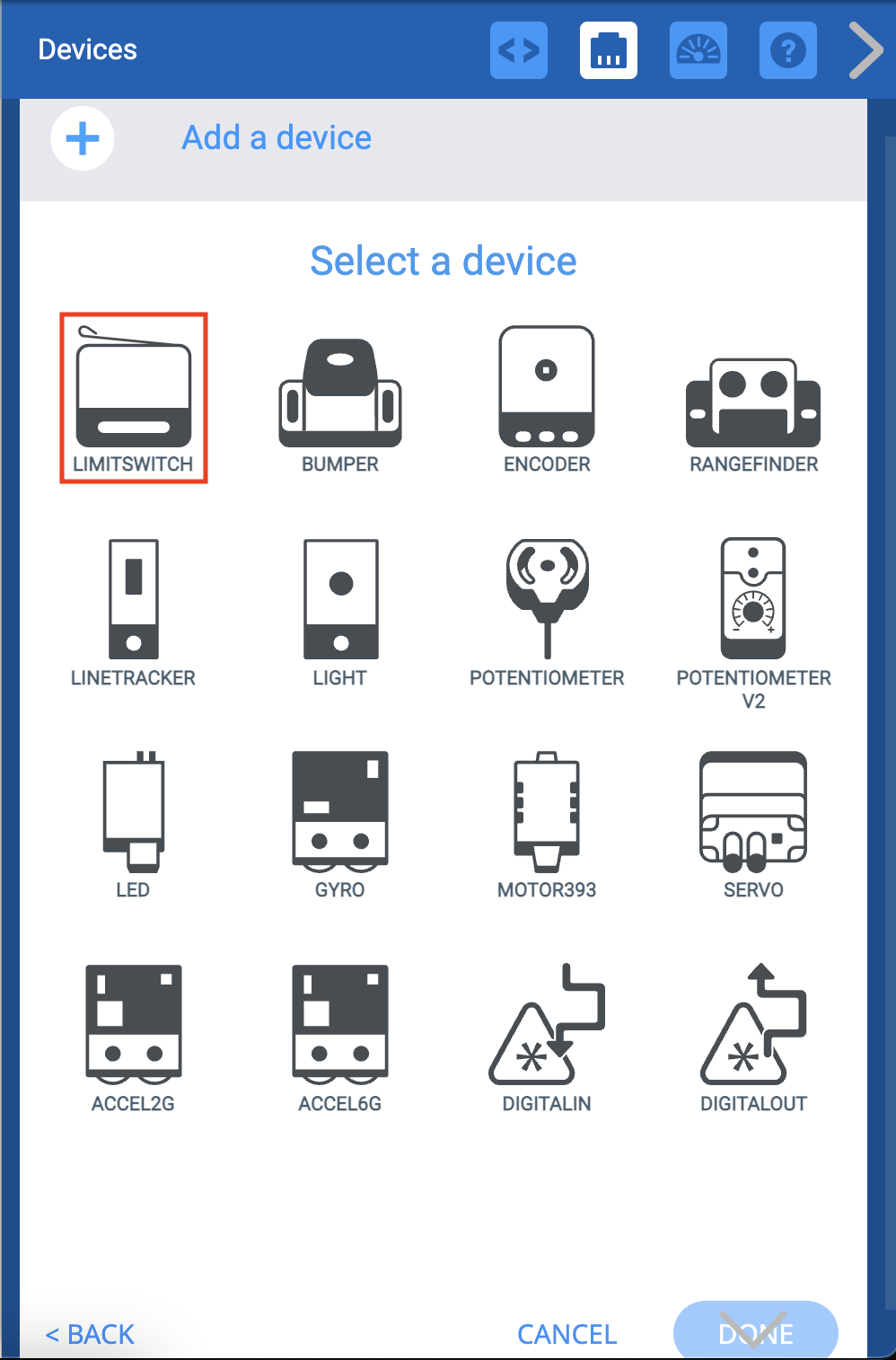

Στο μενού Συσκευές VEXcode EXP, αφού επιλέξετε την επιλογή Συσκευή 3 καλωδίων. Εμφανίζεται ένα μενού με συσκευές 3 καλωδίων και η επιλογή Διακόπτης ορίου είναι επισημασμένη.

Επιλέξτε τη συσκευή 3 καλωδίων που χρησιμοποιείτε. Αυτό το παράδειγμα δείχνει έναν διακόπτη ορίου.

Σημείωση: Οι συσκευές 3 καλωδίων περιλαμβάνουν τον διακόπτη ορίου, τον διακόπτη προφυλακτήρα, τον κωδικοποιητή, το μετρητή απόστασης, τον ιχνηλάτη γραμμής, το φως, το ποτενσιόμετρο, το LED, το γυροσκόπιο, τον κινητήρα 393, τον σερβοκινητήρα, το επιταχυνσιόμετρο-2G, το επιταχυνσιόμετρο-6G, την ψηφιακή είσοδο και την ψηφιακή έξοδο. Όλες οι συσκευές ακολουθούν την ίδια διαδικασία διαμόρφωσης με ένα επιπλέον βήμα για το Motor-393.

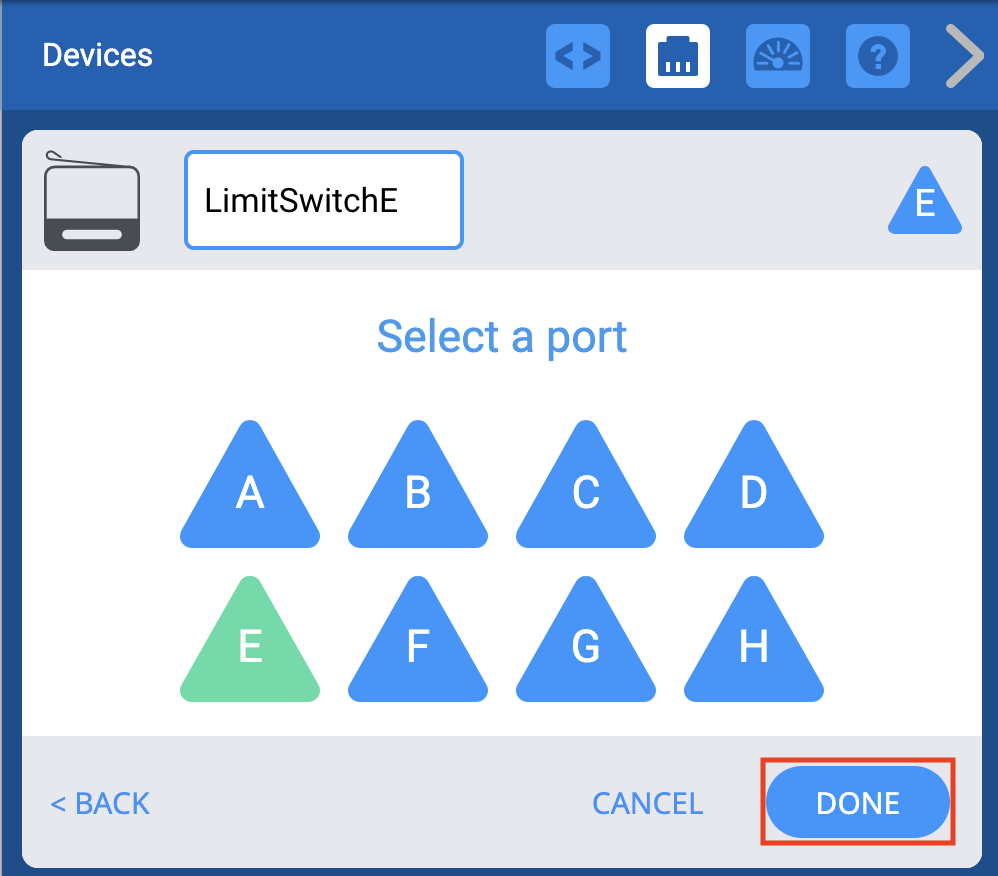

Στο μενού Συσκευές VEXcode EXP, αφού ορίσετε τη θύρα της νέας συσκευής σε E. Παρακάτω, επισημαίνεται το κουμπί Τέλος.

Επιλέξτε σε ποια θύρα είναι συνδεδεμένη η συσκευή στον εγκέφαλο VEX EXP. Οι θύρες που έχουν ήδη διαμορφωθεί για άλλες συσκευές δεν θα είναι διαθέσιμες. Μόλις επιλεγεί η θύρα, επιλέξτε «Τέλος» για να υποβάλετε τη συσκευή στη διαμόρφωση ή «Ακύρωση» για να επιστρέψετε στο μενού Συσκευές.

Σημείωση:Η επιλογή «Ακύρωση» θα αναιρέσει τυχόν αλλαγές που έχετε κάνει στη συσκευή και δεν θα αποτελεί μέρος της διαμόρφωσης.

Αλλαγή θύρας συσκευής 3 καλωδίων

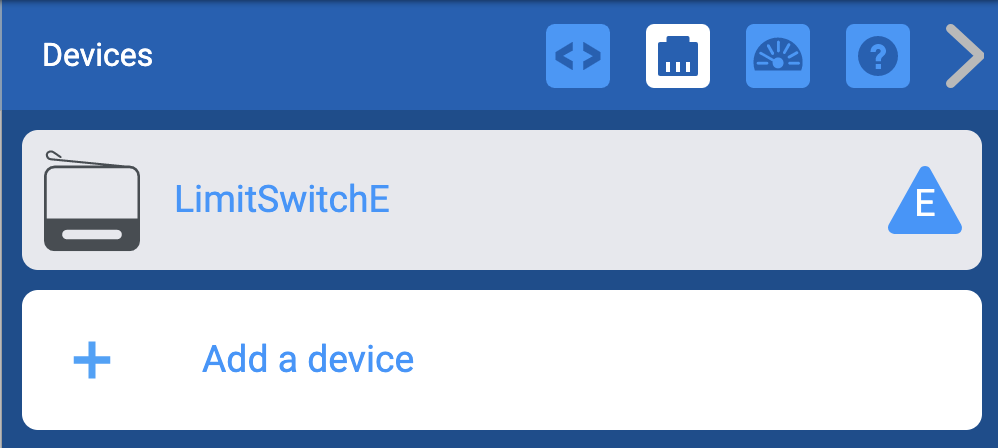

Μενού Συσκευών VEXcode EXP με τον προηγουμένως προστιθέμενο διακόπτη ορίου που εμφανίζεται.

Μπορείτε να αλλάξετε τον αριθμό θύρας για τη συσκευή 3 καλωδίων επιλέγοντας τη συσκευή 3 καλωδίων στο παράθυρο Συσκευές.

Μενού Συσκευών VEXcode EXP μετά την αλλαγή της θύρας της συσκευής σε D. Η επιλογή θύρας D έχει πλέον πράσινο χρώμα. Παρακάτω, το κουμπί "Τέλος" είναι επισημασμένο.

Επιλέξτε μια διαφορετική θύρα στην οθόνη Επιλογή θύρας και ο αριθμός θύρας θα γίνει πράσινος. Στη συνέχεια, επιλέξτε "Ολοκληρώθηκε" για να υποβάλετε την αλλαγή.

Μετονομασία συσκευής 3 καλωδίων

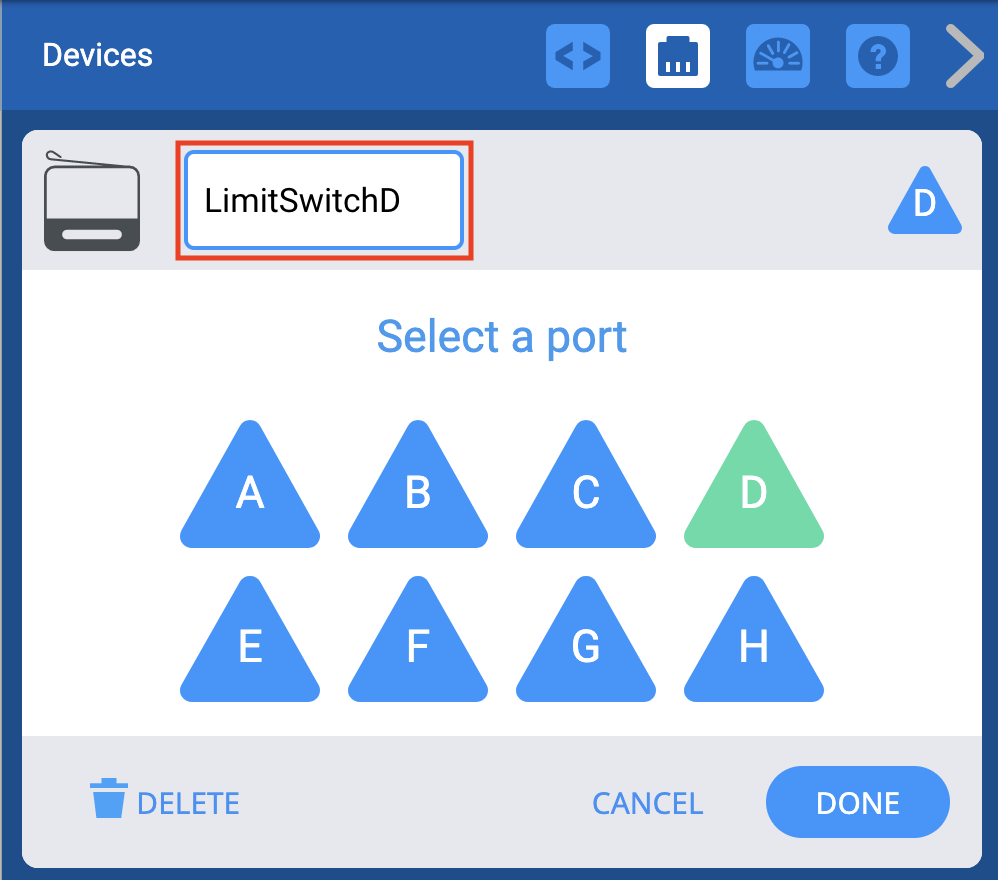

Το παράθυρο Συσκευές VEXcode EXP με τις επιλογές Διακόπτη Ορίου που εμφανίζονται. Παραπάνω, το όνομα της συσκευής επισημαίνεται για να υποδείξει ότι μπορεί να μετονομαστεί.

Μπορείτε επίσης να μετονομάσετε τη συσκευή 3 καλωδίων αλλάζοντας το όνομα στο πλαίσιο κειμένου στο επάνω μέρος της οθόνης Επιλογή θύρας. Εάν επιλέξετε ένα μη έγκυρο όνομα, το πλαίσιο κειμένου θα επισημανθεί με κόκκινο χρώμα για να το υποδείξει. Στη συνέχεια, επιλέξτε "Τέλος" για να υποβάλετε τις αλλαγές της συσκευής στη διαμόρφωση.

VEXcode EXP Όταν εμφανίζεται το μπλοκ ορίου με ανοιχτό το αναπτυσσόμενο μενού Διακόπτης ορίου. Το νέο όνομα συσκευής του διακόπτη ορίου εμφανίζεται στο αναπτυσσόμενο μενού.

Εάν αλλάξετε το όνομα της Συσκευής 3-Wire που χρησιμοποιείται ήδη στο έργο σας, θα χρειαστεί να ενημερώσετε το όνομα της συσκευής στο Μπλοκ στο νέο όνομα χρησιμοποιώντας το αναπτυσσόμενο μενού.

Διαγραφή συσκευής 3 καλωδίων

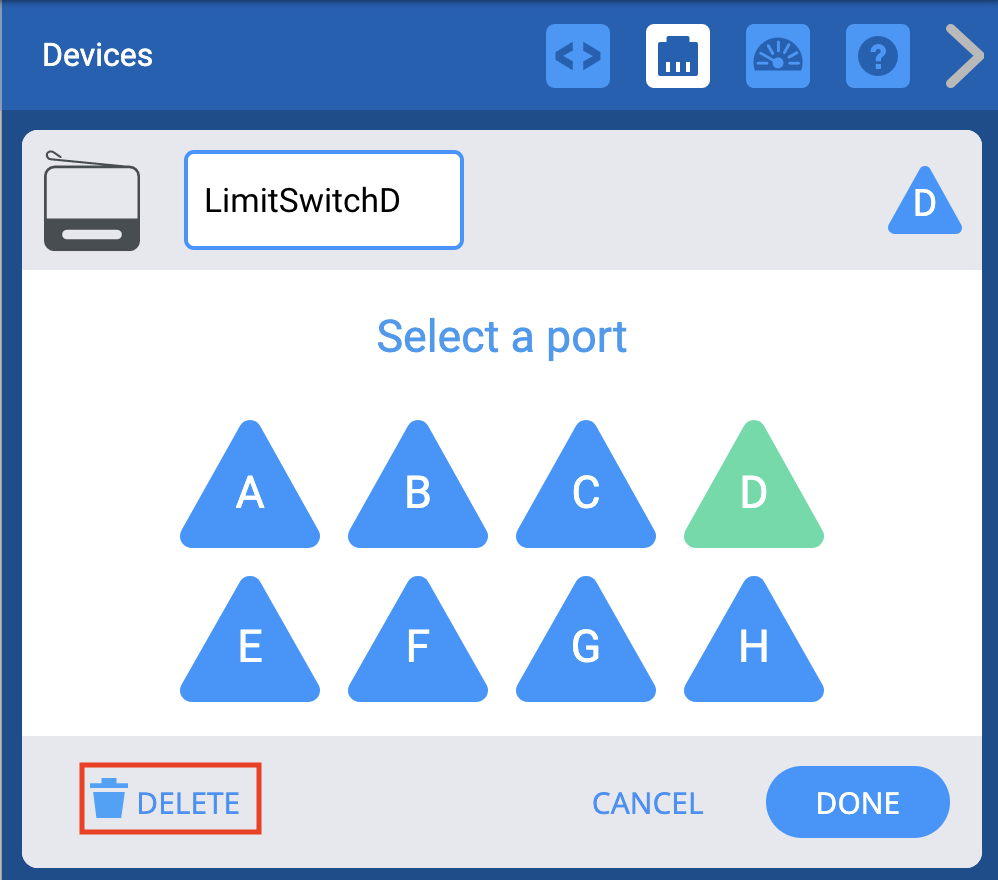

Το παράθυρο Συσκευές VEXcode EXP με τις επιλογές Διακόπτη Ορίου που εμφανίζονται. Παρακάτω, το κουμπί Διαγραφή είναι επισημασμένο.

Οι συσκευές 3 καλωδίων μπορούν επίσης να διαγραφούν επιλέγοντας την επιλογή «Διαγραφή» στο κάτω μέρος της οθόνης Επιλογής Θύρας.

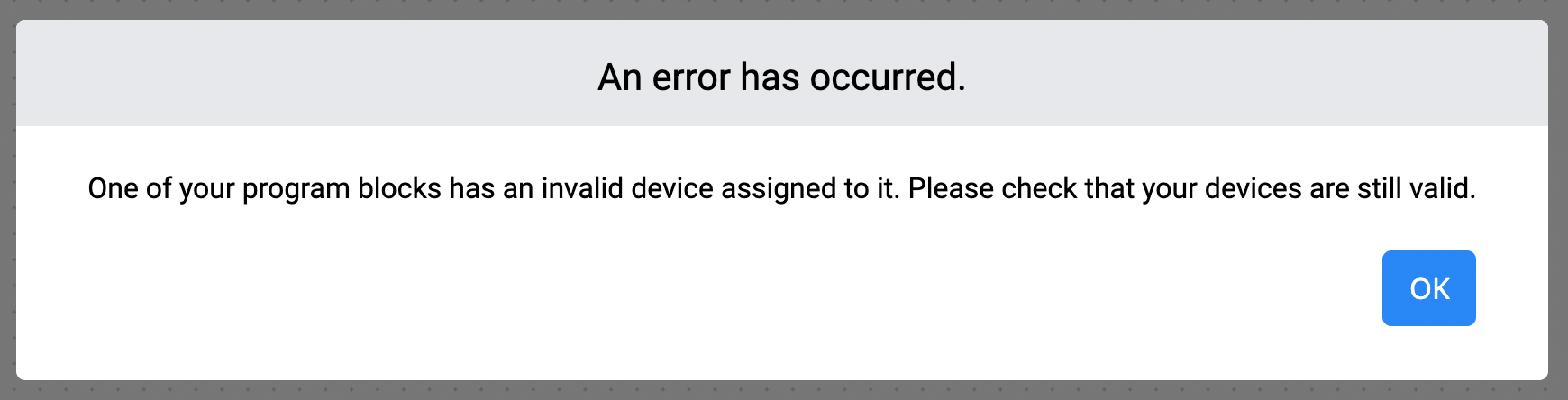

Παρουσιάστηκε σφάλμα VEXcode EXP. Εμφανίστηκε μήνυμα που αναφέρει ότι Παρουσιάστηκε σφάλμα. Σε ένα από τα μπλοκ προγράμματος έχει αντιστοιχιστεί μια μη έγκυρη συσκευή. Ελέγξτε ότι οι συσκευές σας εξακολουθούν να είναι έγκυρες. Παρακάτω, υπάρχει ένα κουμπί OK.

Σημείωση: Εάν διαγράψετε μια συσκευή 3 καλωδίων που χρησιμοποιείται ήδη στο έργο σας, το έργο σας θα δημιουργήσει ένα σφάλμα εάν προσπαθήσετε να τη κατεβάσετε μέχρι να διαγράψετε και τα μπλοκ που χρησιμοποιούσαν τη διαγραμμένη συσκευή.
