Όταν ξεκινάτε τον προγραμματισμό με το VEXcode EXP, τα μπλοκ από την κατηγορία Σύστημα μετάδοσης κίνησης δεν θα εμφανίζονται στην Εργαλειοθήκη μέχρι να διαμορφωθεί ένα Σύστημα μετάδοσης κίνησης.

Μπορείτε να διαμορφώσετε μόνο ένα σύστημα μετάδοσης κίνησης ανά έργο.

Προσθήκη συστήματος μετάδοσης κίνησης

Γραμμή εργαλείων VEXcode EXP με το εικονίδιο Συσκευές επισημασμένο ανάμεσα στα εικονίδια του Προγράμματος Προβολής Κώδικα και της Κονσόλας Εκτύπωσης.

Για να διαμορφώσετε ένα Σύστημα Μετάδοσης Κίνησης, επιλέξτε το εικονίδιο Συσκευές για να ανοίξετε το παράθυρο Συσκευές.

Μενού Συσκευές VEXcode EXP με επισημασμένο το κουμπί Προσθήκη συσκευής.

Επιλέξτε «Προσθήκη συσκευής».

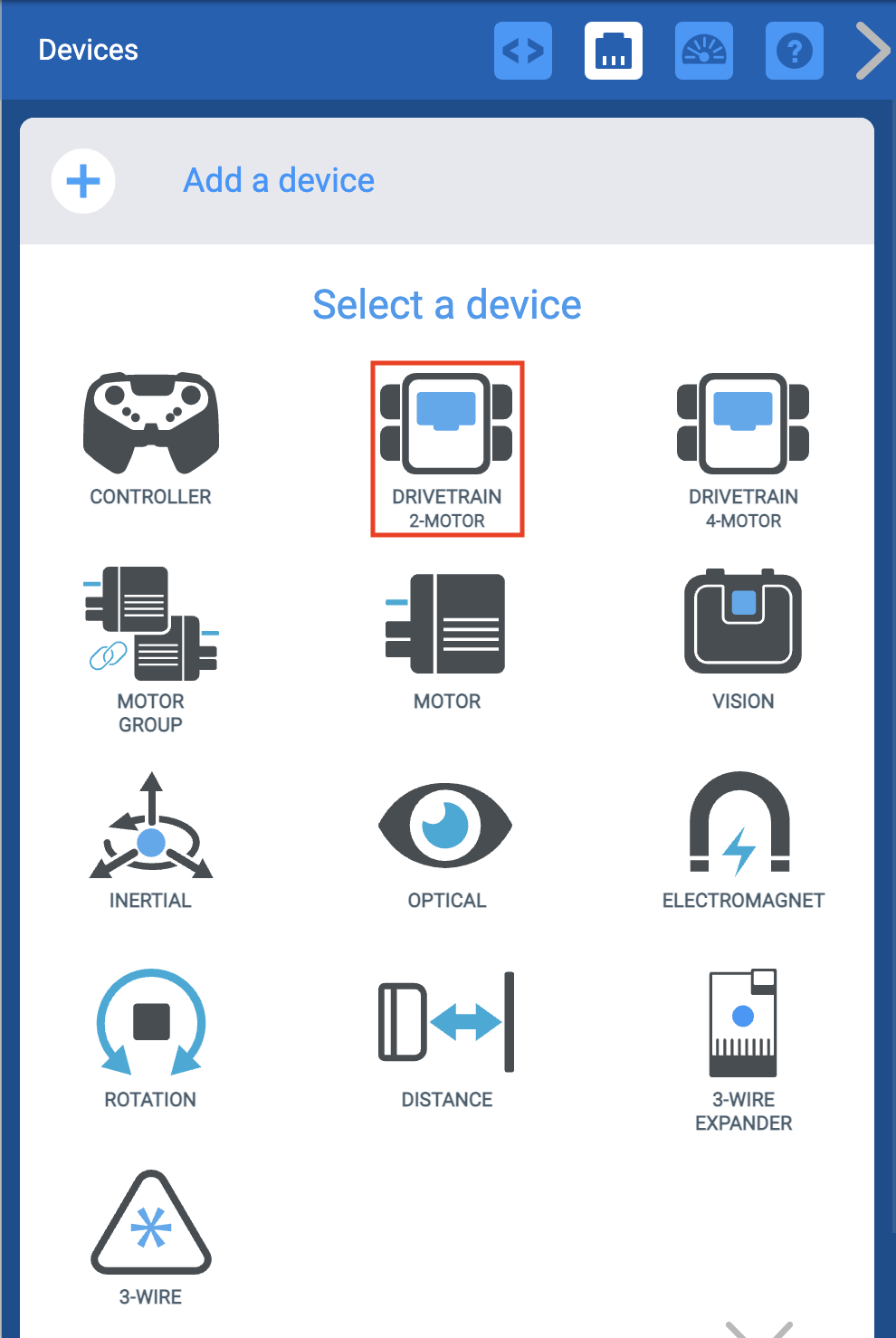

Μενού Συσκευές VEXcode EXP αφού επιλεγεί το κουμπί Προσθήκη συσκευής. Η επιλογή κινητήρα Drivetrain 2 είναι επισημασμένη.

Επιλέξτε «Σύστημα μετάδοσης κίνησης 2 κινητήρων».

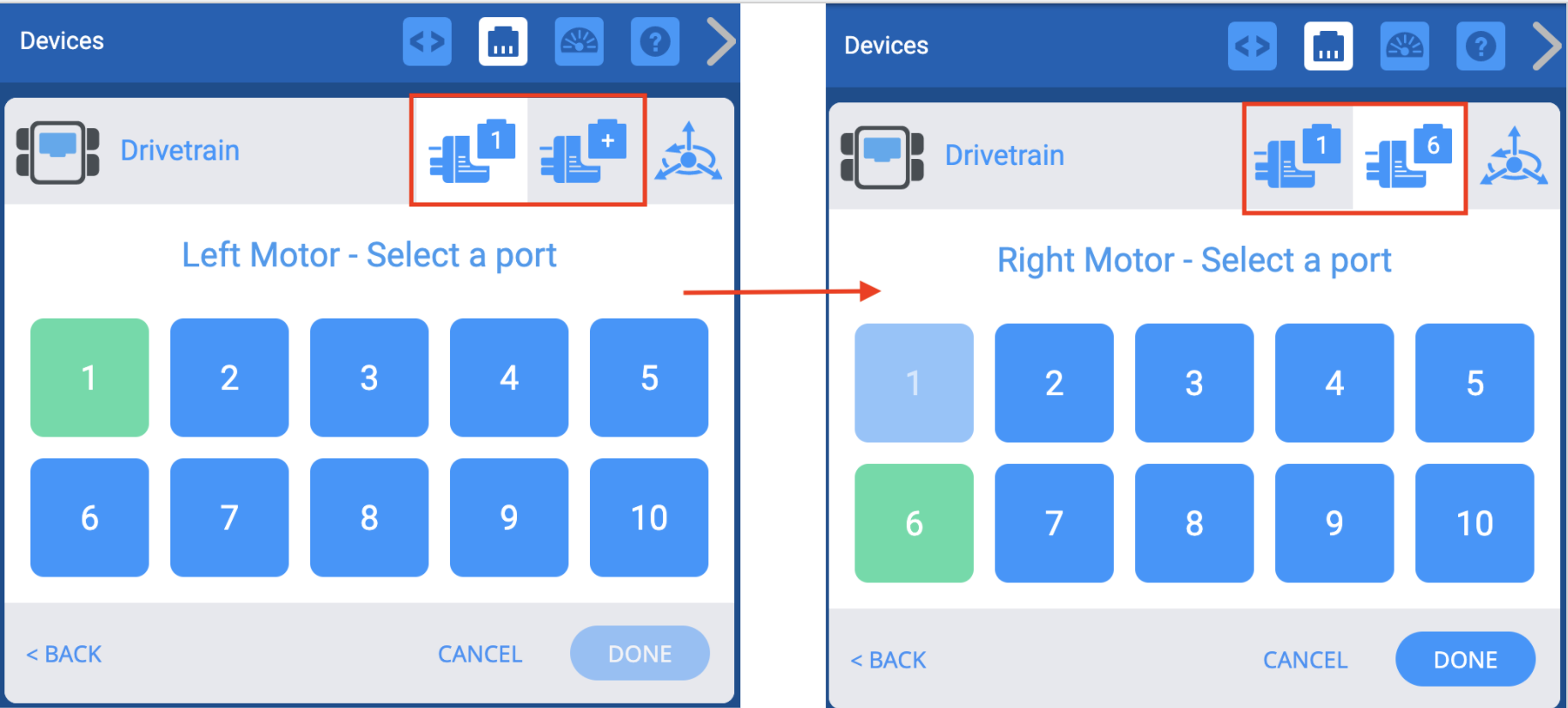

Δύο στιγμιότυπα οθόνης δίπλα-δίπλα που δείχνουν το μενού Επιλογής Θύρας να χρησιμοποιείται για την αλλαγή των ήδη ορισμένων αριθμών Θύρας για τους Κινητήρες. Οι προηγουμένως επιλεγμένες θύρες θα εμφανίζονται με πράσινο χρώμα και, αφού επιλέξει τις νέες, ο χρήστης μπορεί να πατήσει Τέλος για να αποθηκεύσει τις αλλαγές.

Επιλέξτε σε ποιες θύρες είναι συνδεδεμένοι οι αριστεροί και οι δεξιοί κινητήρες στον εγκέφαλο VEX EXP. Οι θύρες που έχουν ήδη διαμορφωθεί για άλλες συσκευές δεν θα είναι διαθέσιμες.

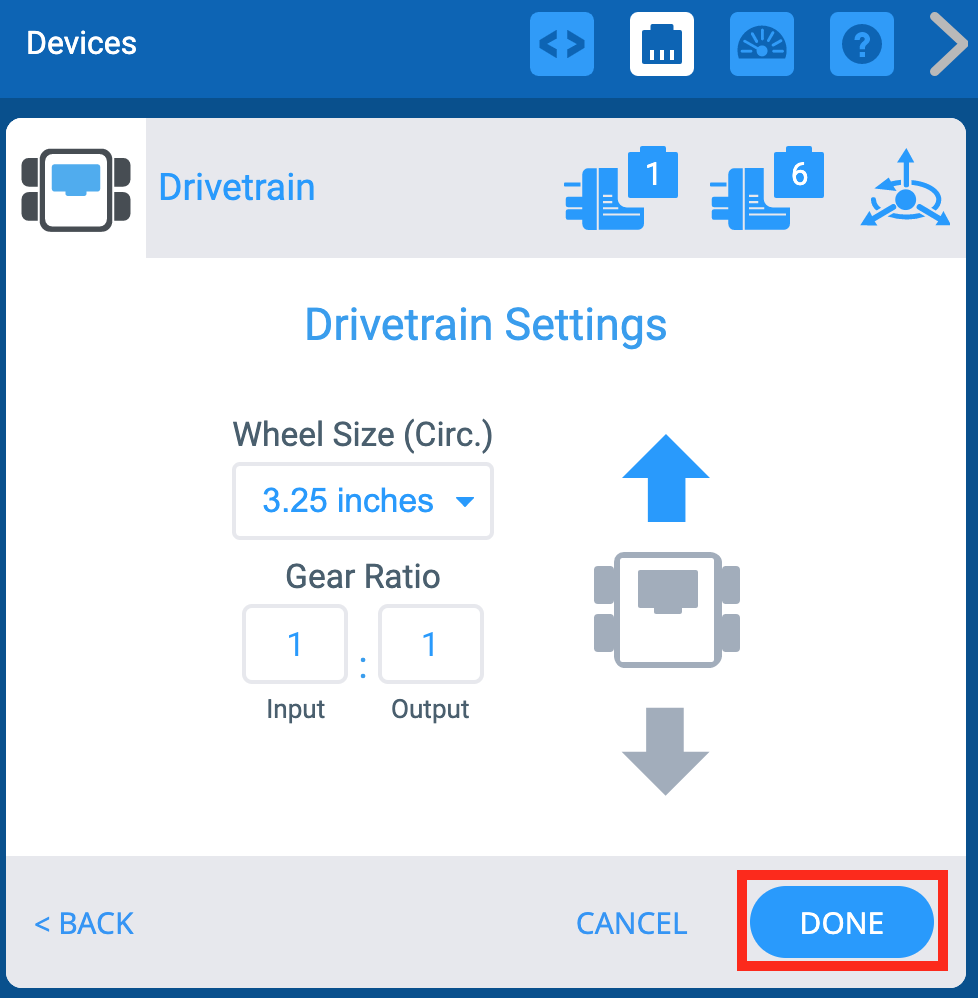

Μενού Συσκευών VEXcode EXP αφού επιλέξετε τις Θύρες Συστήματος Μετάδοσης Κίνησης και με την εμφάνιση της οθόνης Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης. Παρακάτω, το κουμπί "Τέλος" είναι επισημασμένο.

Μόλις διαμορφωθεί το σύστημα μετάδοσης κίνησης, επιλέξτε «Τέλος» για να υποβάλετε τη συσκευή στη διαμόρφωση ή «Ακύρωση» για να επιστρέψετε στο μενού Συσκευές.

Σημείωση: Η επιλογή «Ακύρωση» θα αναιρέσει τυχόν αλλαγές που έχετε κάνει στη συσκευή και δεν θα αποτελεί μέρος της διαμόρφωσης.

Αλλαγή αριθμών θυρών ενός συστήματος μετάδοσης κίνησης

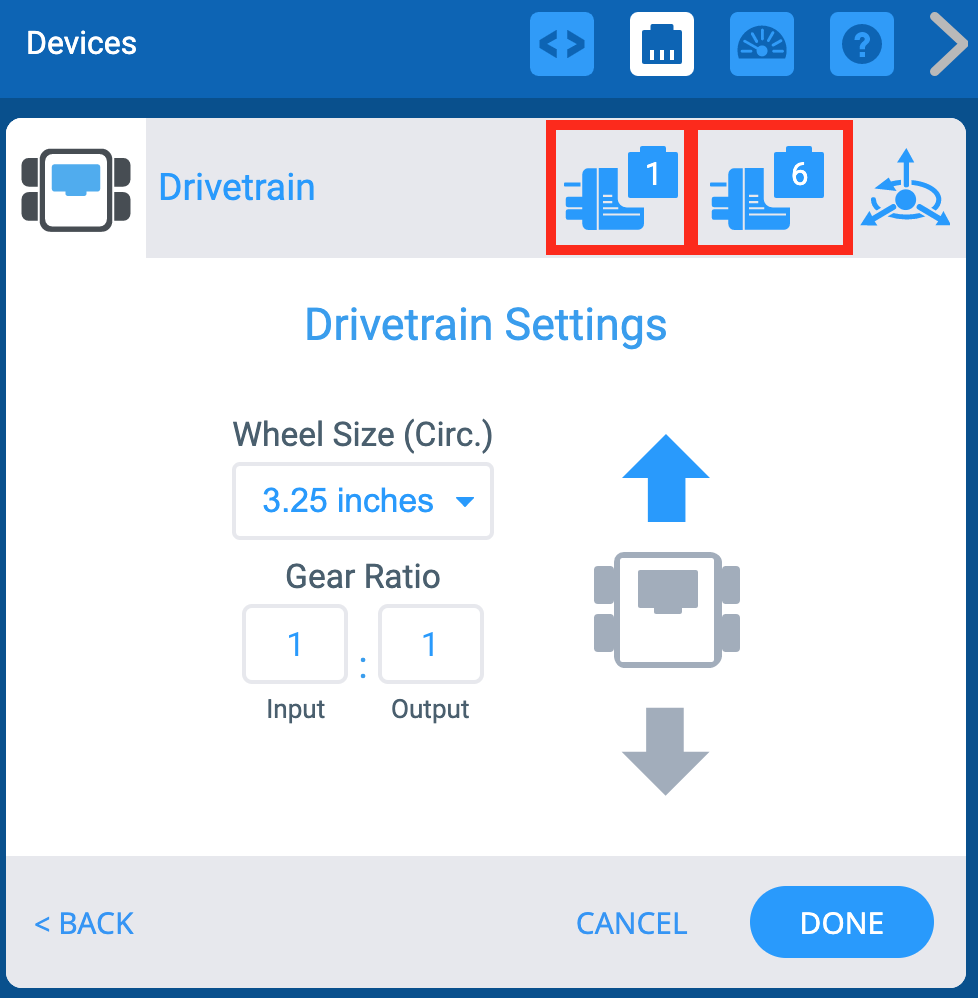

Παράθυρο Συσκευές VEXcode EXP με το μενού Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης να εμφανίζεται. Παραπάνω, τα εικονίδια των θυρών Αριστερού και Δεξιού Κινητήρα είναι επισημασμένα.

Μπορείτε να αλλάξετε τους αριθμούς θύρας για τους αριστερούς και τους δεξιούς κινητήρες στο σύστημα μετάδοσης κίνησης επιλέγοντας ένα εικονίδιο βύσματος στην επάνω δεξιά γωνία της οθόνης Επιλογές.

Επιλέξτε μια διαφορετική θύρα στην οθόνη Επιλογή θύρας και ο αριθμός θύρας θα γίνει πράσινος.

Στη συνέχεια, επιλέξτε Τέλος για να υποβάλετε την αλλαγή.

Αλλαγή μεγέθους τροχού συστήματος μετάδοσης κίνησης

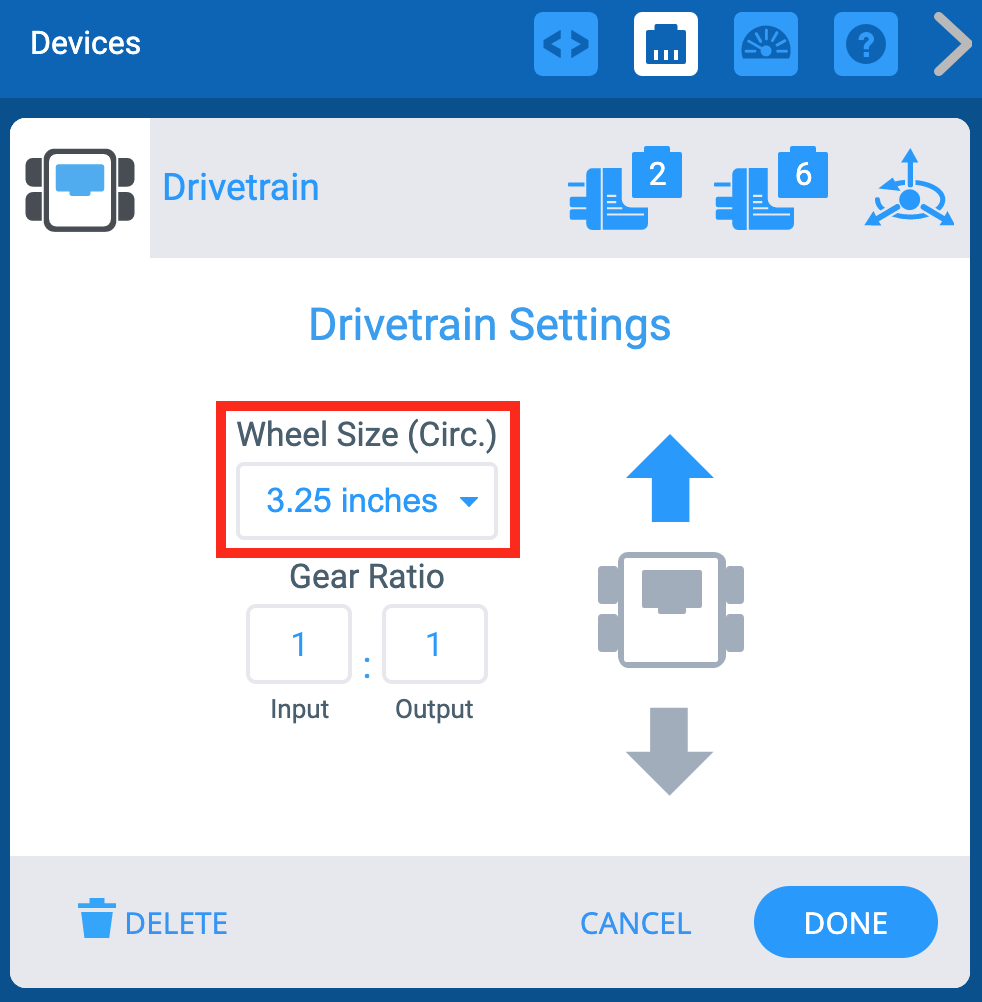

Παράθυρο Συσκευές VEXcode EXP με το μενού Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης να εμφανίζεται. Το αναπτυσσόμενο μενού Μέγεθος τροχού είναι επισημασμένο.

Μπορείτε να αλλάξετε το μέγεθος των τροχών για το σύστημα μετάδοσης κίνησης επιλέγοντας το αναπτυσσόμενο μενού στην ενότητα «Μέγεθος τροχών».

Αλλαγή σχέσης μετάδοσης ενός συστήματος μετάδοσης κίνησης

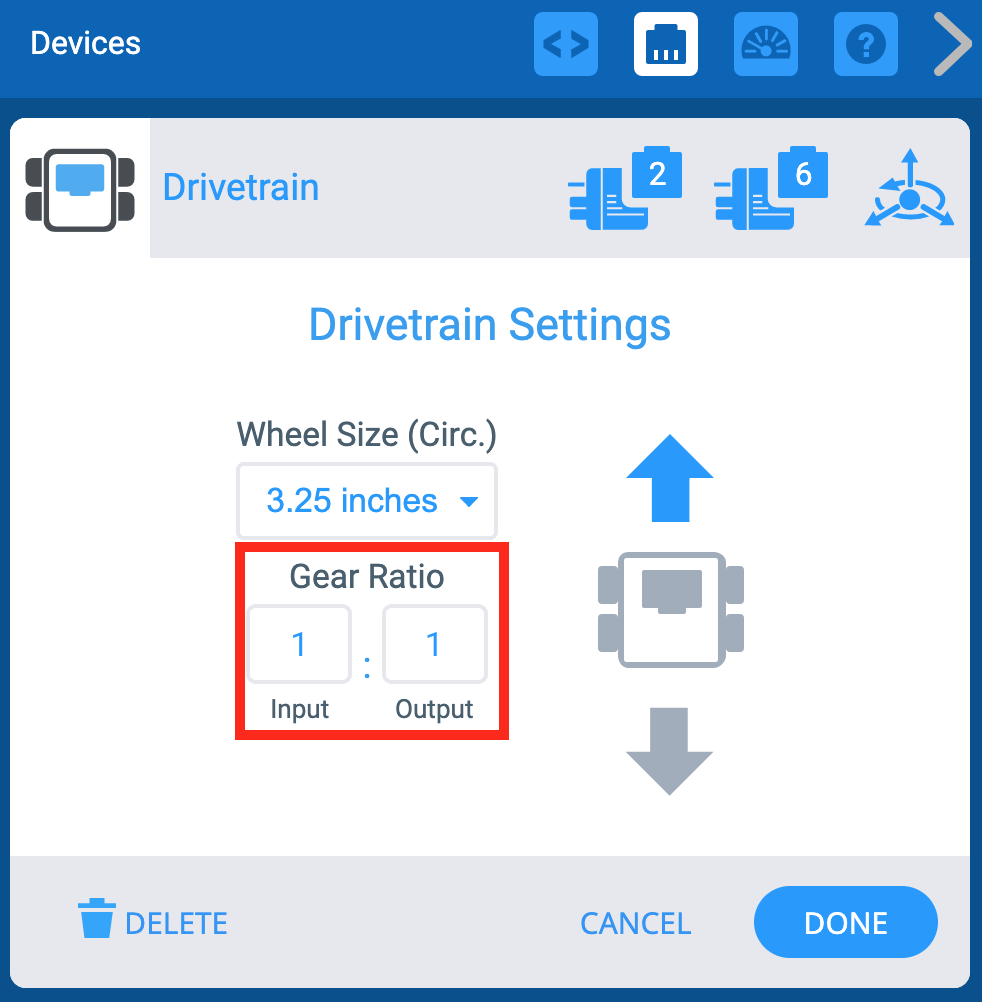

Παράθυρο Συσκευές VEXcode EXP με το μενού Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης να εμφανίζεται. Οι επιλογές Σχέσης Ταχυτήτων επισημαίνονται. Υπάρχει ένα πεδίο εισόδου και ένα πεδίο εξόδου, καθώς και ένα σύμβολο που υποδεικνύει ότι οι αριθμοί αντιπροσωπεύουν μια αναλογία.

Μπορείτε να αλλάξετε τη σχέση μετάδοσης για το σύστημα μετάδοσης κίνησης εισάγοντας τιμές στα πλαίσια «Είσοδος» και «Έξοδος».

Αντιστροφή συστήματος μετάδοσης κίνησης

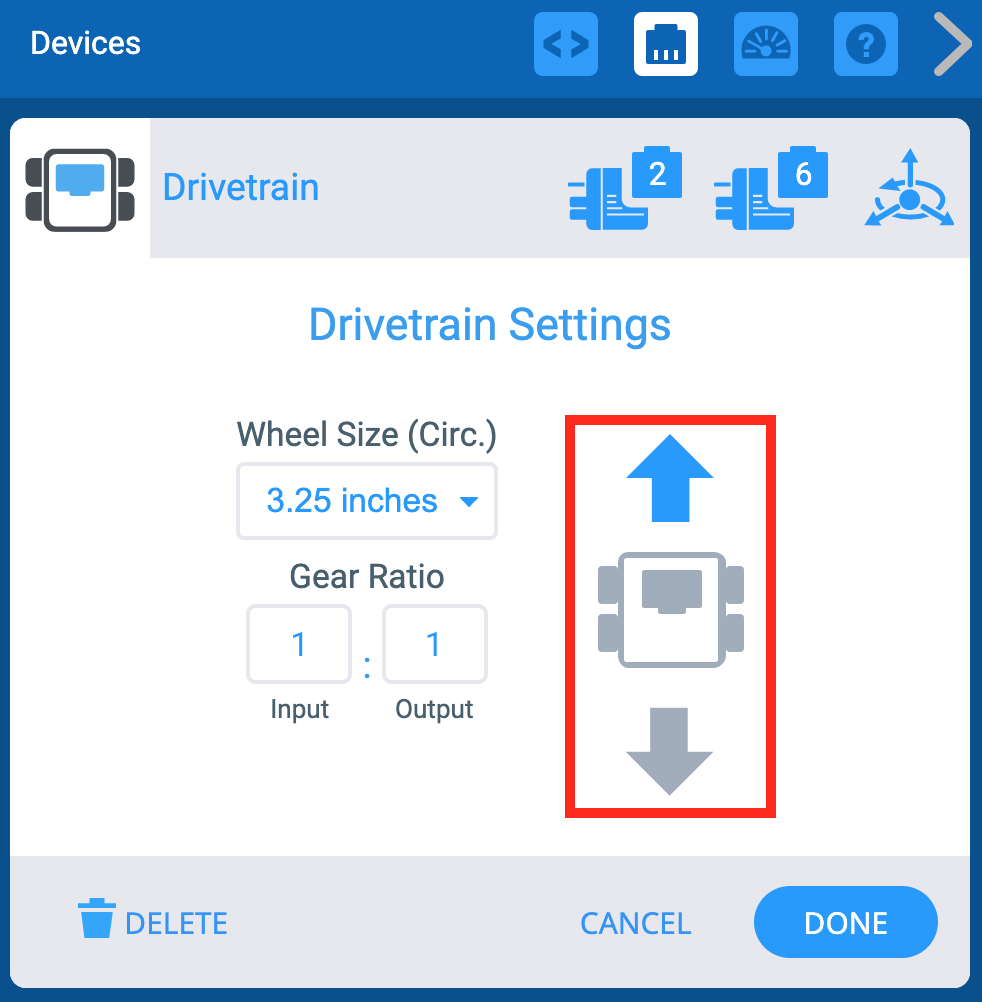

Παράθυρο Συσκευές VEXcode EXP με το μενού Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης να εμφανίζεται. Τα βέλη κατεύθυνσης έχουν επισημανθεί για να υποδείξουν ότι η κατεύθυνση του συστήματος μετάδοσης κίνησης μπορεί να αλλάξει.

Η οθόνη Επιλογές επιτρέπει επίσης την αντιστροφή της κατεύθυνσης του συστήματος μετάδοσης κίνησης.

Διαγραφή συστήματος μετάδοσης κίνησης

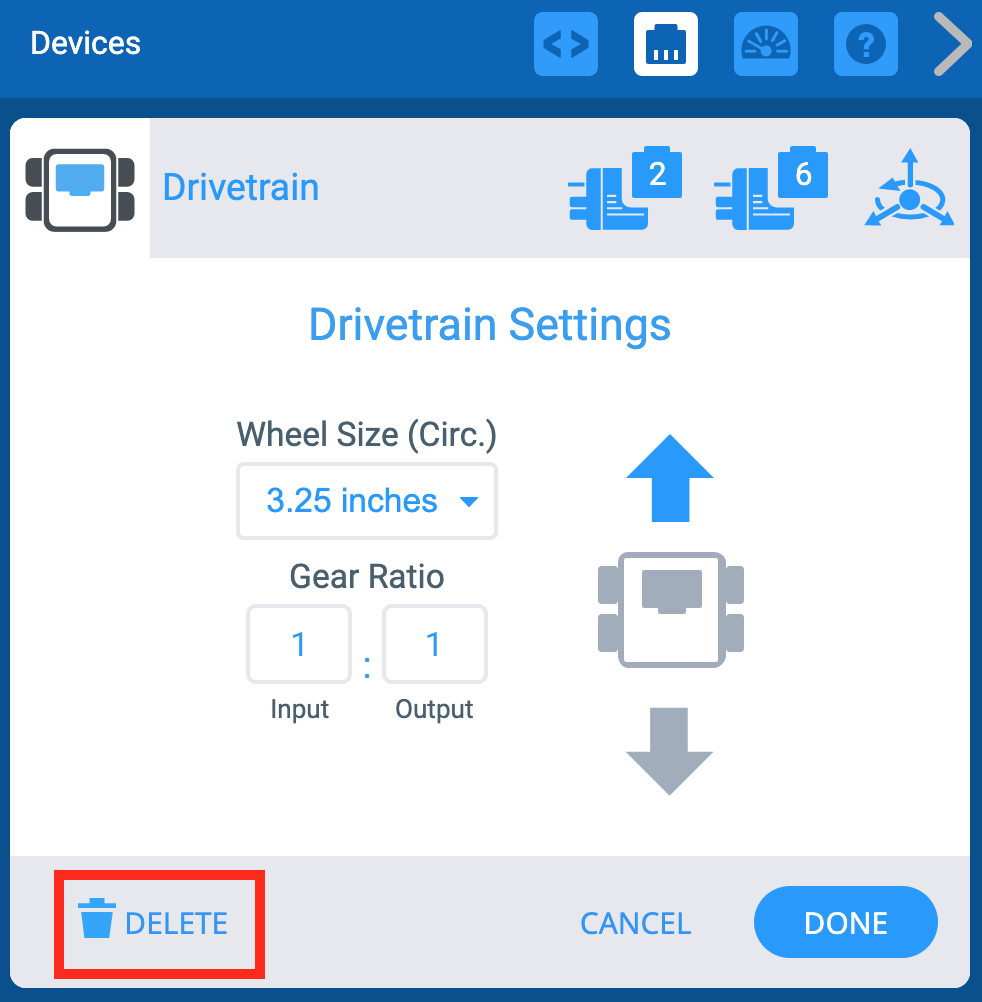

Παράθυρο Συσκευές VEXcode EXP με το μενού Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης να εμφανίζεται. Παρακάτω, το κουμπί Διαγραφή είναι επισημασμένο.

Μπορείτε επίσης να διαγράψετε ένα σύστημα μετάδοσης κίνησης επιλέγοντας την επιλογή «Διαγραφή» στο κάτω μέρος της οθόνης.
