Χρήση της οθόνης συσκευών στον εγκέφαλο EXP – Βάση γνώσεων

Μπορείτε να χρησιμοποιήσετε την οθόνη συσκευών στο VEX EXP Brain για να δείτε δεδομένα αισθητήρα για έναν συνδεδεμένο αισθητήρα.

Η οθόνη Brain εμφανίζεται στο μενού Home (Αρχική) με επιλεγμένη την επιλογή Devices (Συσκευές). Οι Συσκευές είναι η τρίτη επιλογή στο μενού Αρχικής σελίδας.

Χρησιμοποιήστε τα κουμπιά αριστερά και δεξιά για να επισημάνετε την επιλογή μενού Συσκευές και, στη συνέχεια, πατήστε το κουμπί Έλεγχος για να επιλέξετε Συσκευές.

Η οθόνη εγκεφάλου εμφανίζεται στο μενού Συσκευές όπου οι πληροφορίες αναφέρονται από τις συνδεδεμένες συσκευές σε πραγματικό χρόνο. Τρία στιγμιότυπα οθόνης δείχνουν το κουμπί "Δεξιά" να χρησιμοποιείται για πλοήγηση και επιλογή του οπτικού αισθητήρα. Σε αυτό το παράδειγμα, ο Οπτικός αισθητήρας είναι η έβδομη επιλογή στο μενού Συσκευές.

Στο μενού Συσκευές, θα δείτε τις συνδεδεμένες συσκευές στο ρομπότ σας.

Χρησιμοποιήστε τα κουμπιά αριστερά και δεξιά για να επισημάνετε τον επιθυμητό αισθητήρα και, στη συνέχεια, πατήστε το κουμπί Έλεγχος για να τον επιλέξετε.

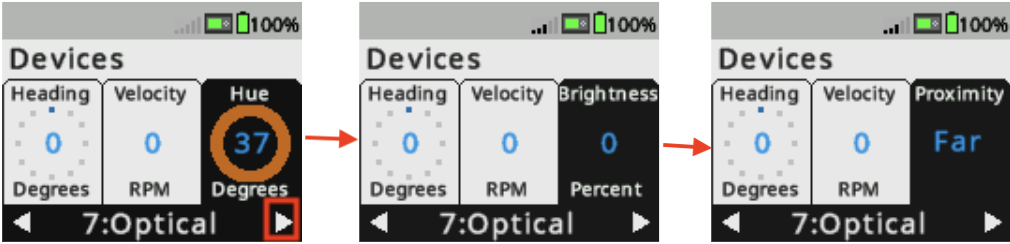

Η οθόνη εγκεφάλου εμφανίζεται στο μενού Συσκευές με επιλεγμένο τον Οπτικό αισθητήρα. Τρία στιγμιότυπα οθόνης δείχνουν το κουμπί Έλεγχος να χρησιμοποιείται για κύλιση στις επιλογές δεδομένων του οπτικού αισθητήρα. Αρχικά, ο αισθητήρας αναφέρει την τιμή Απόχρωσης, στη συνέχεια τη Φωτεινότητα και τέλος την Εγγύτητα.

Εάν έχουν αναφερθεί περισσότεροι από ένας τύποι δεδομένων από τον αισθητήρα, μπορείτε να χρησιμοποιήσετε το κουμπί Έλεγχος για να μετακινηθείτε στις επιλογές δεδομένων αισθητήρα.

Σε αυτό το παράδειγμα εικόνας, ο οπτικός αισθητήρας μπορεί να δείξει την τιμή απόχρωσης, τη φωτεινότητα ή την εγγύτητα.

Εμφανίζεται η οθόνη εγκεφάλου με τον Πίνακα Ελέγχου Οπτικού Αισθητήρα ανοιχτό από το μενού Συσκευές. Εμφανίζονται πληροφορίες σχετικά με τον αισθητήρα, όπως η Απόχρωση, η LED, η Φωτεινότητα, η Εγγύτητα και η Έξυπνη Θύρα του αισθητήρα.

Συνεχίστε να πατάτε το κουμπί Έλεγχος μέχρι να δείτε την επιθυμητή προβολή Οθόνης Συσκευών για τον επιλεγμένο αισθητήρα.

Αυτό το παράδειγμα εικόνας δείχνει την οθόνη συσκευών για τον οπτικό αισθητήρα. Η οθόνη συσκευών εμφανίζει τη θύρα στην οποία είναι συνδεδεμένος ο οπτικός αισθητήρας, καθώς και την τιμή απόχρωσης, το χρώμα, τη λυχνία LED, τη φωτεινότητα και τα δεδομένα εγγύτητας.
