Προβολή δεδομένων αισθητήρα όρασης στον εγκέφαλο V5 – Βάση γνώσεων

Μπορείτε να δείτε δεδομένα σε πραγματικό χρόνο από τον αισθητήρα όρασης στον εγκέφαλο με προκαθορισμένες χρωματικές υπογραφές.

Πρόσβαση σε δεδομένα αισθητήρα όρασης

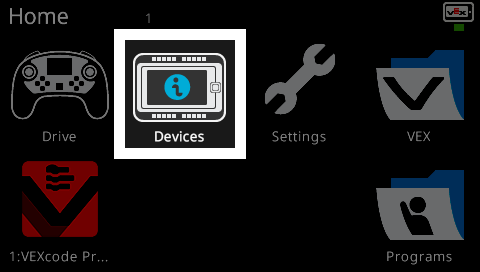

Η οθόνη Brain εμφανίζεται στο μενού Home με την επιλογή Devices (Συσκευές) επισημασμένη.

Επιλέξτε Συσκευές από το μενού Αρχική.

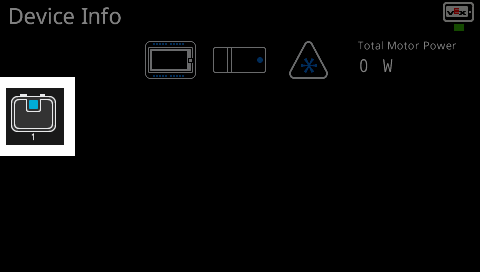

Η οθόνη Brain εμφανίζεται στο μενού Πληροφορίες συσκευής, το οποίο περιέχει μια λίστα με όλες τις έξυπνες θύρες του Brain και τις συνδεδεμένες συσκευές. Το εικονίδιο του αισθητήρα όρασης στο μενού πληροφοριών συσκευής επισημαίνεται για να υποδείξει ότι μπορεί να επιλεγεί για να ανοίξει το μενού πληροφοριών.

Επιλέξτε τη θύρα στην οποία είναι συνδεδεμένος ο αισθητήρας όρασης. Σε αυτήν την περίπτωση, είναι η Θύρα 1.

Οποιαδήποτε αντικείμενα που ταιριάζουν με τις προκαθορισμένες χρωματικές υπογραφές θα εμφανίζονται πλέον στην οθόνη.

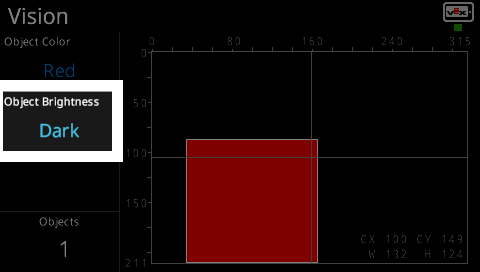

Η οθόνη εγκεφάλου εμφανίζεται στο μενού Αισθητήρας όρασης που παραθέτει τα δεδομένα του αισθητήρα. Η επιλογή Φωτεινότητα αντικειμένου είναι επισημασμένη και σε αυτό το παράδειγμα έχει οριστεί σε Σκούρο.

Πατώντας το κουμπί Φωτεινότητα Αντικειμένου αλλάζει η φωτεινότητα της προκαθορισμένης χρωματικής υπογραφής.

Αυτό μπορεί να βελτιώσει την ακρίβεια ανίχνευσης υπό τις τρέχουσες συνθήκες φωτισμού. Τα διαθέσιμα επίπεδα φωτεινότητας είναι:

Κανονικός
Φως
Σκοτάδι

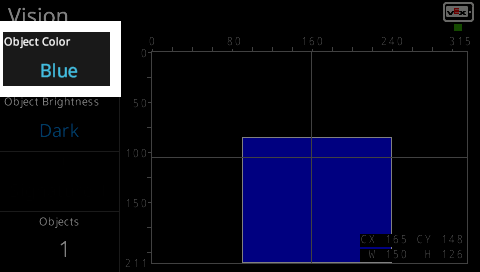

Η οθόνη εγκεφάλου εμφανίζεται στο μενού Αισθητήρας όρασης που παραθέτει τα δεδομένα του αισθητήρα. Η επιλογή Χρώμα αντικειμένου είναι επισημασμένη και σε αυτό το παράδειγμα έχει οριστεί σε Μπλε και ανιχνεύεται ένα μπλε αντικείμενο.

Μπορείτε να αλλάξετε την προδιαμορφωμένη Υπογραφή Χρώματος που θα αναζητήσετε πατώντας το κουμπί Χρώμα Αντικειμένου. Οι διαθέσιμες χρωματικές υπογραφές είναι:

Κόκκινος
Πράσινος
Μπλε
Κίτρινος
