Είτε οργανώνετε τα εξαρτήματα, ακολουθείτε ένα σύνολο οδηγιών κατασκευής είτε δημιουργείτε ένα προσαρμοσμένο σχέδιο, ο σωστός εντοπισμός ενός εξαρτήματος μπορεί να είναι κρίσιμος για την επιτυχία σας.

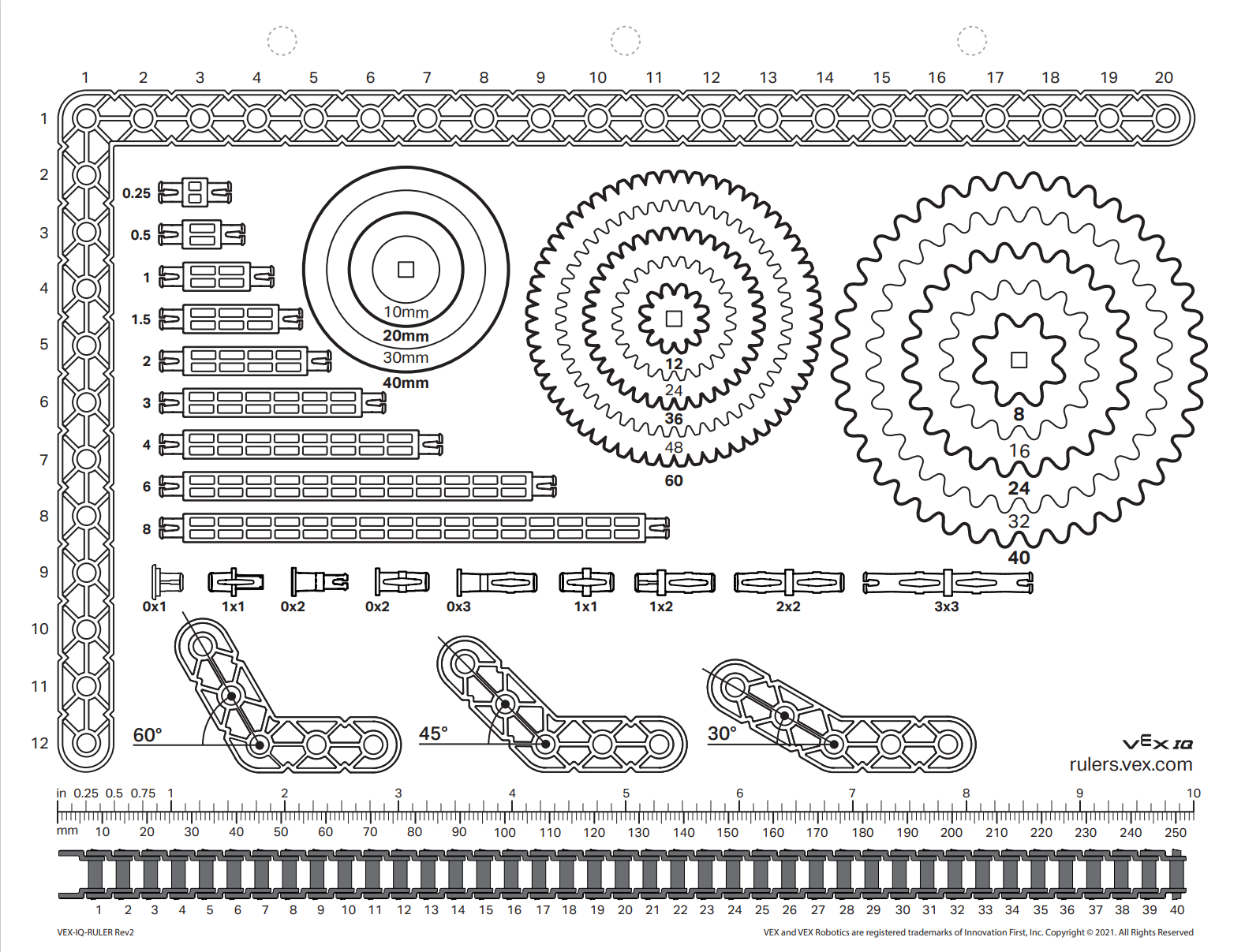

Ο χάρακας εξαρτημάτων VEX IQ είναι ένα εύχρηστο εργαλείο που βοηθά στην αναγνώριση εξαρτημάτων.

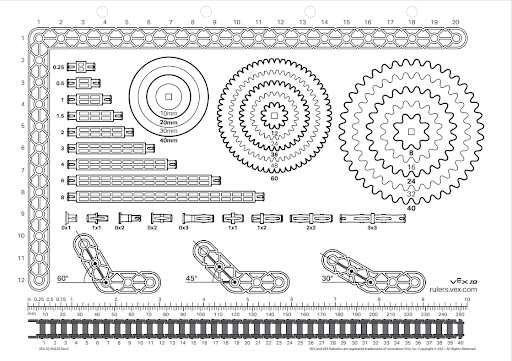

Σημείωση: κατά την εκτύπωση του .pdf, βεβαιωθείτε ότι έχετε ορίσει την κλίμακα σε 100%.
Χρήση του χάρακα για την αναγνώριση εξαρτημάτων
Ο χάρακας εξαρτημάτων VEX IQ μπορεί να χρησιμοποιηθεί για την αναγνώριση εξαρτημάτων κατά την οργάνωση ή την τήρηση ενός συνόλου οδηγιών κατασκευής. Η κλίμακα στον χάρακα είναι 1:1, επομένως τα μέρη μπορούν απλά να τοποθετηθούν πάνω στον χάρακα.

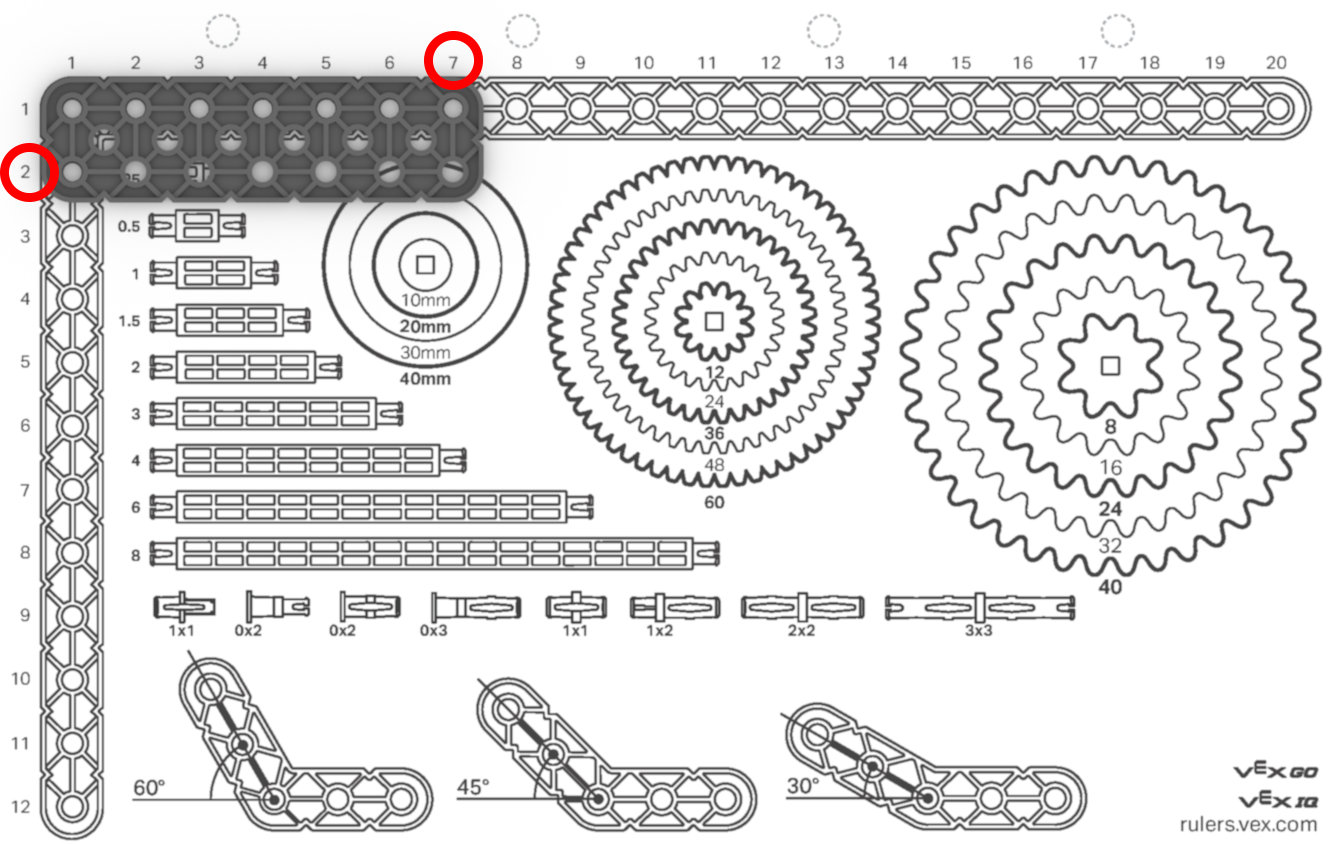

Μέτρηση Δοκών και Πλακών. Το παράδειγμα που εμφανίζεται είναι μια δοκός 2x7.
- Το 2 υποδεικνύει πλάτος 2 μονάδων βήματος.
- Το 7 υποδεικνύει μήκος 7 μονάδων βήματος.

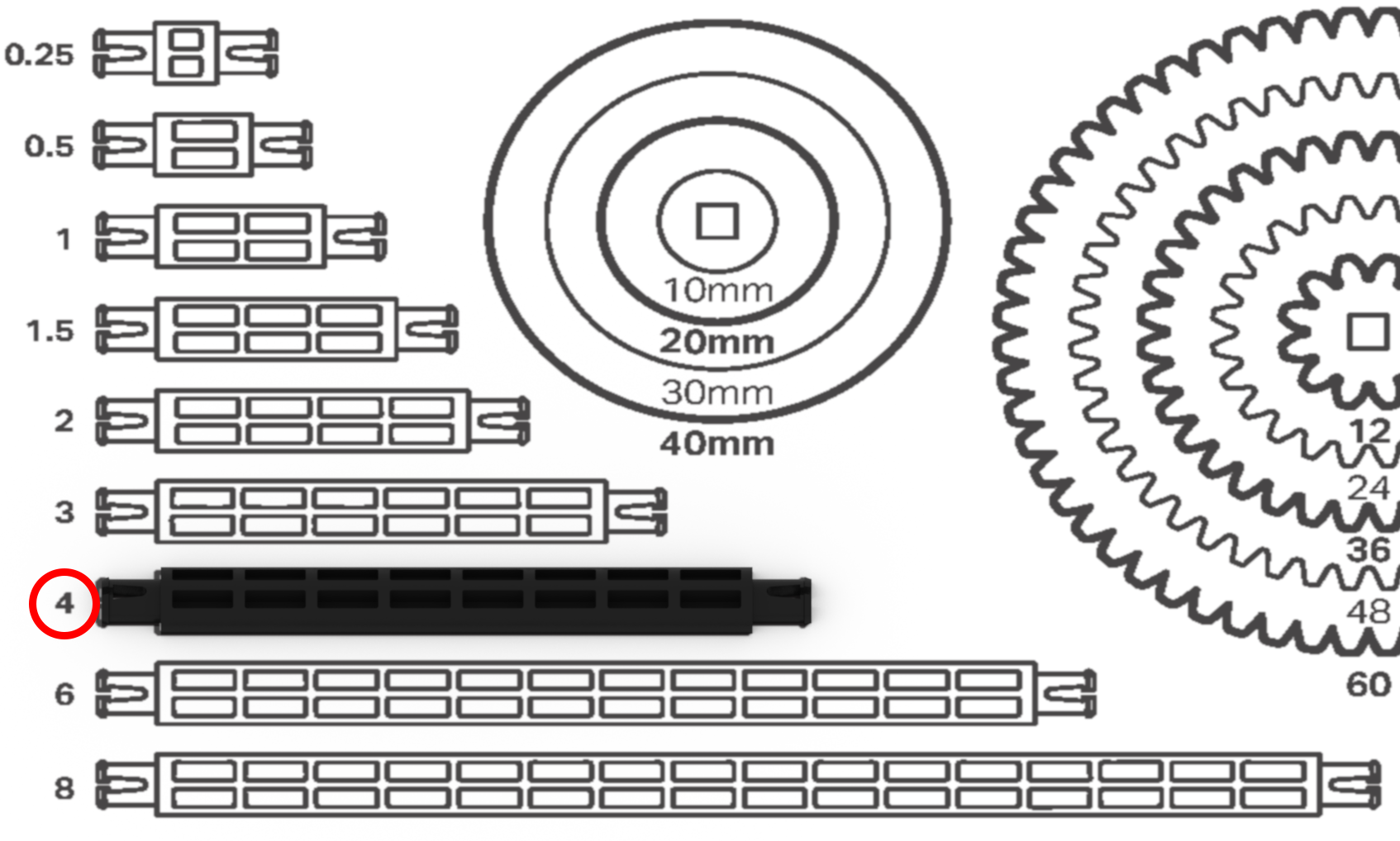

Μέτρηση αποστάσεων. Το παράδειγμα που εμφανίζεται είναι μια απόκλιση 4x.

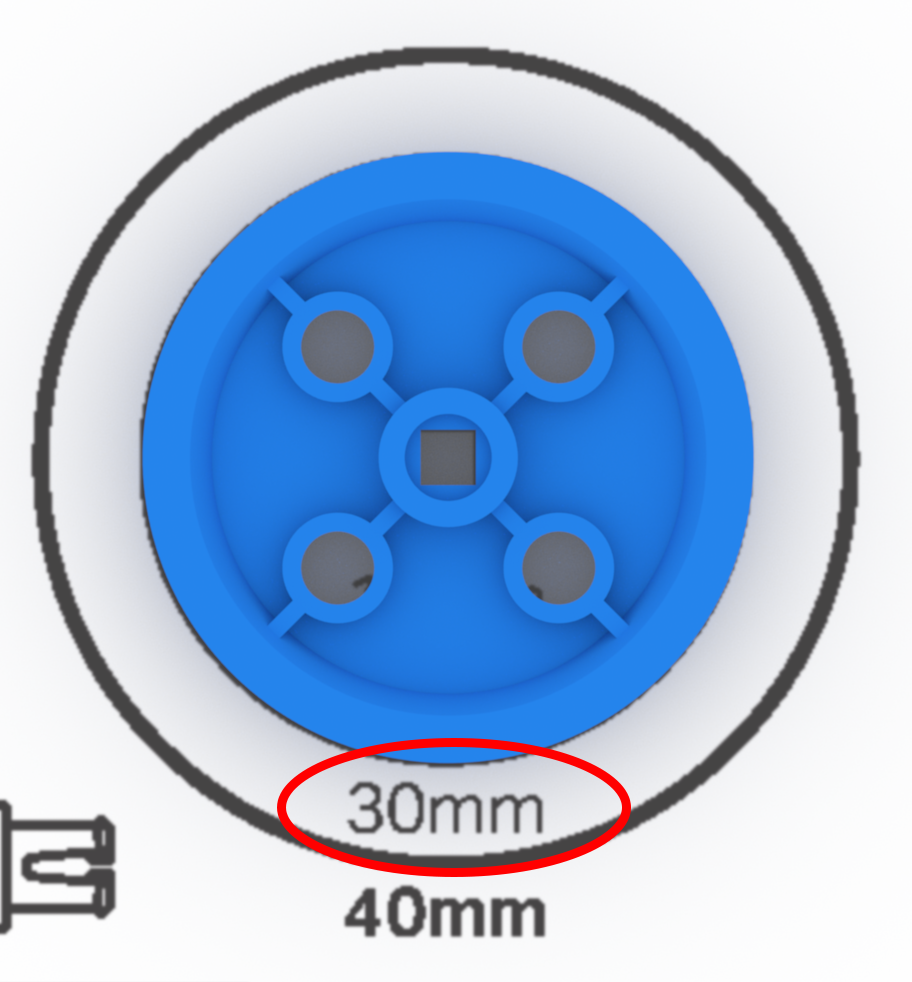

Τροχαλίες μέτρησης. Το παράδειγμα που φαίνεται είναι μια τροχαλία 30 mm.

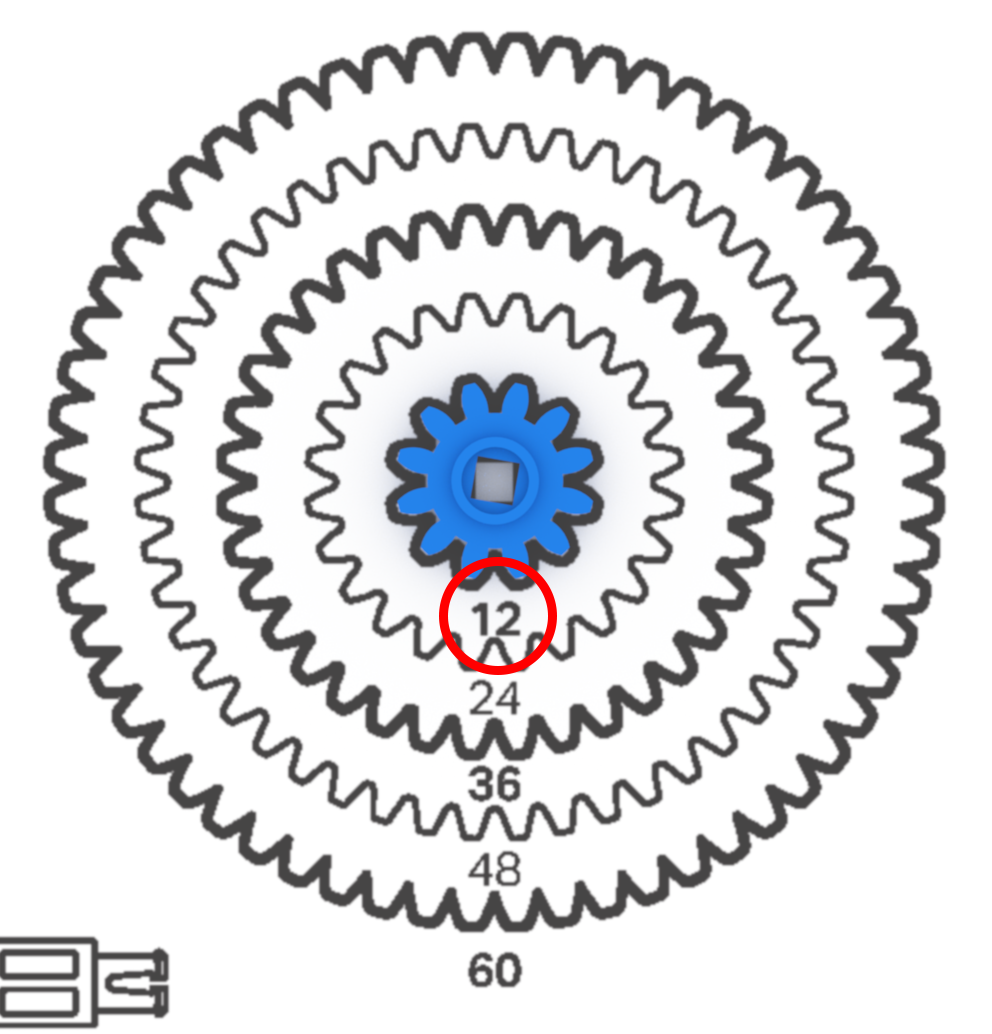

Μέτρηση γραναζιών. Το παράδειγμα που εμφανίζεται είναι ένα γρανάζι 12 δοντιών.

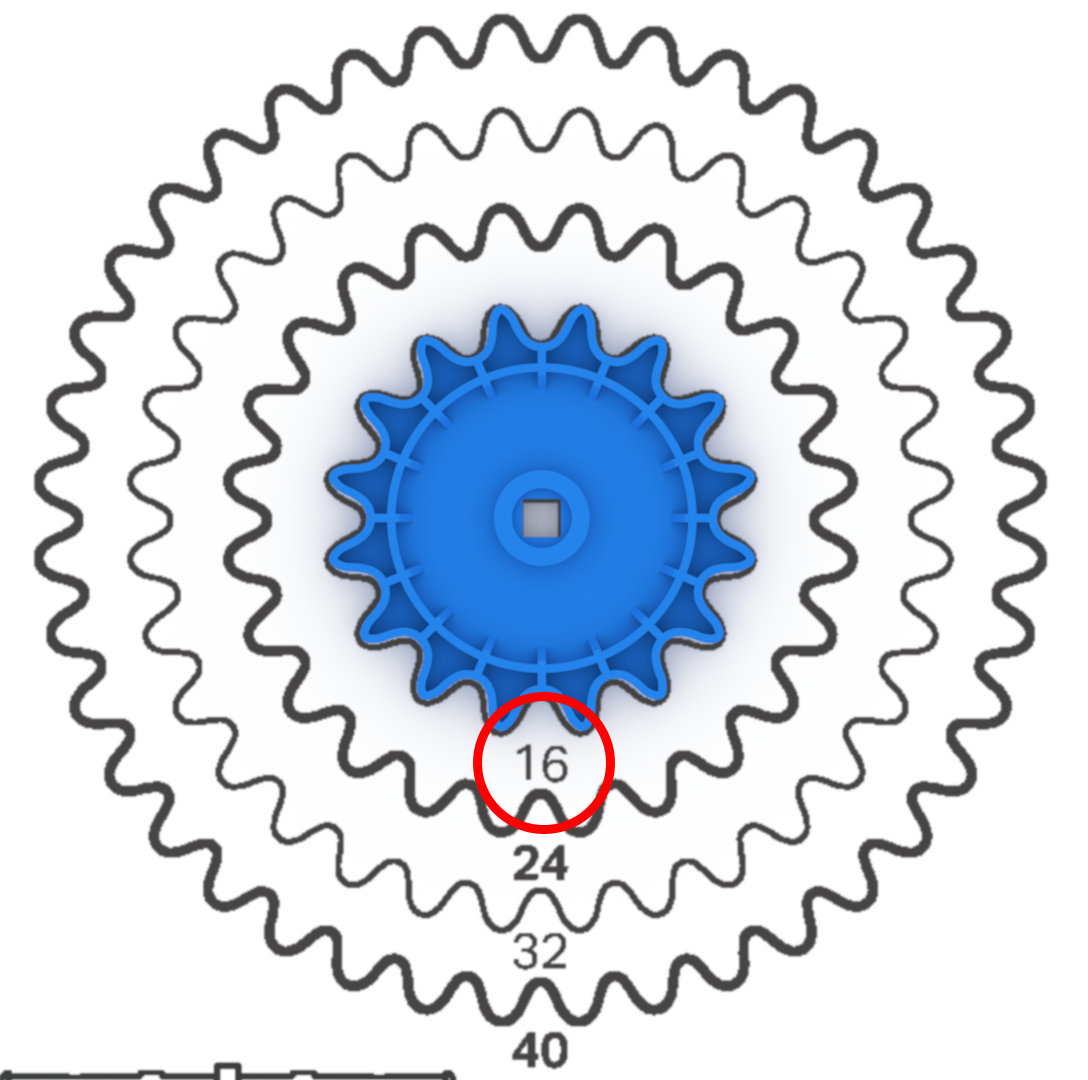

Μέτρηση γραναζιών. Το παράδειγμα που εμφανίζεται είναι ένας οδοντωτός τροχός 16 δοντιών.

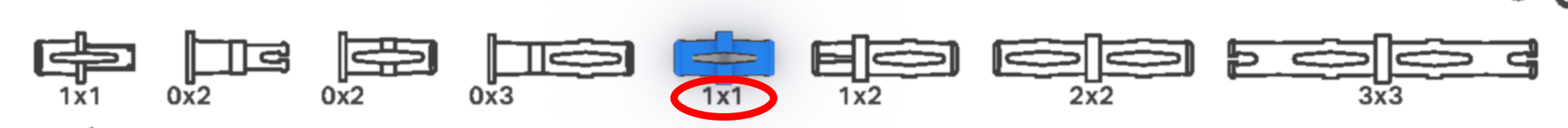

Μετρητικές ακίδες. Το παράδειγμα που εμφανίζεται είναι μια καρφίτσα 1x1.

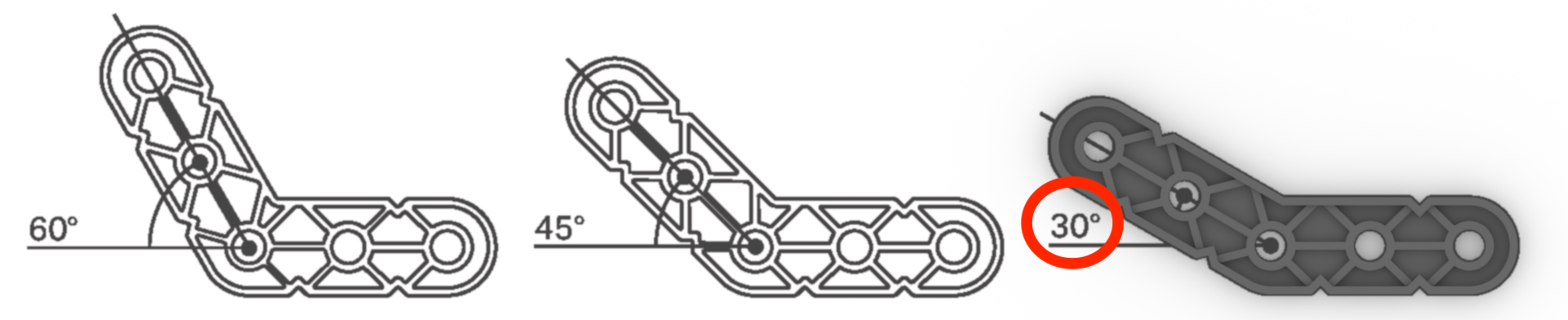

Μετρήστε ειδικές δοκούς. Το παράδειγμα που εμφανίζεται είναι μια δέσμη γωνίας 30°.
Χρήση του χάρακα κατά τη συναρμολόγηση ενός ρομπότ
Ο χάρακας VEX Plastic Parts μπορεί επίσης να χρησιμοποιηθεί ως εργαλείο μέτρησης για τη μέτρηση εξαρτημάτων και αποστάσεων. Αυτό μπορεί να είναι πολύ χρήσιμο κατά το σχεδιασμό και τη συναρμολόγηση ενός προσαρμοσμένου ρομπότ που δεν έχει συγκεκριμένες οδηγίες σχετικά με την επιλογή εξαρτημάτων.
Συμβουλή και κόλπο: Το .pdf του χάρακα πλαστικών εξαρτημάτων VEX μπορεί να εκτυπωθεί σε μια διαφανή πλαστική διαφάνεια. Αυτό θα επιτρέψει την επικάλυψη του χάρακα στο ρομπότ και οι μετρήσεις θα μπορούν να γίνονται μετρώντας μέσω του χάρακα.
Ακολουθούν ορισμένα παραδείγματα χρήσης του χάρακα κατά τη συναρμολόγηση ενός προσαρμοσμένου ρομπότ.

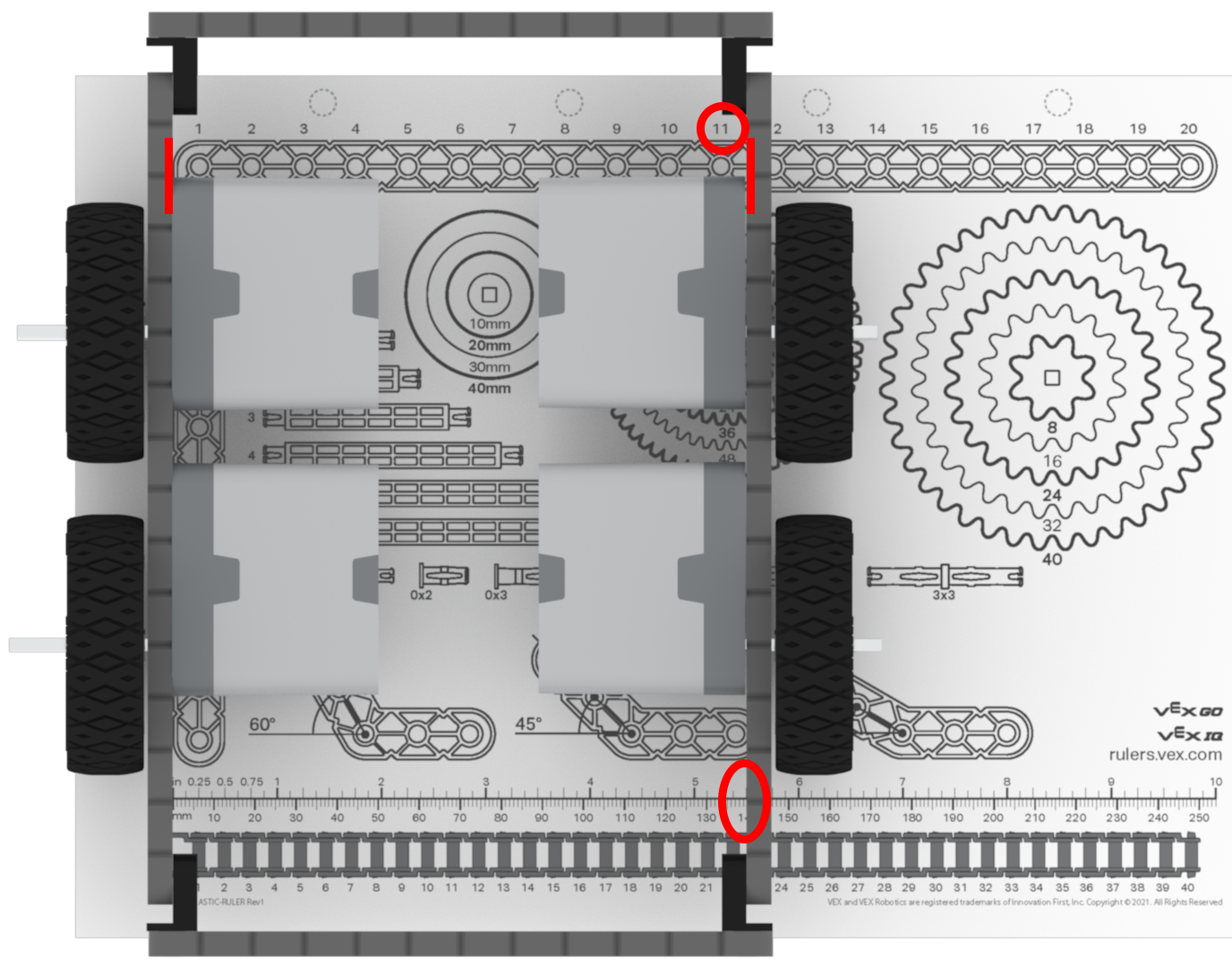

Μέτρηση της απόστασης μεταξύ των δοκών σε ένα πλαίσιο ρομπότ. Αυτό το παράδειγμα δείχνει την απόσταση μεταξύ των δοκών στο πλαίσιο του ρομπότ με βήμα 11 ή 5,5 ίντσες.

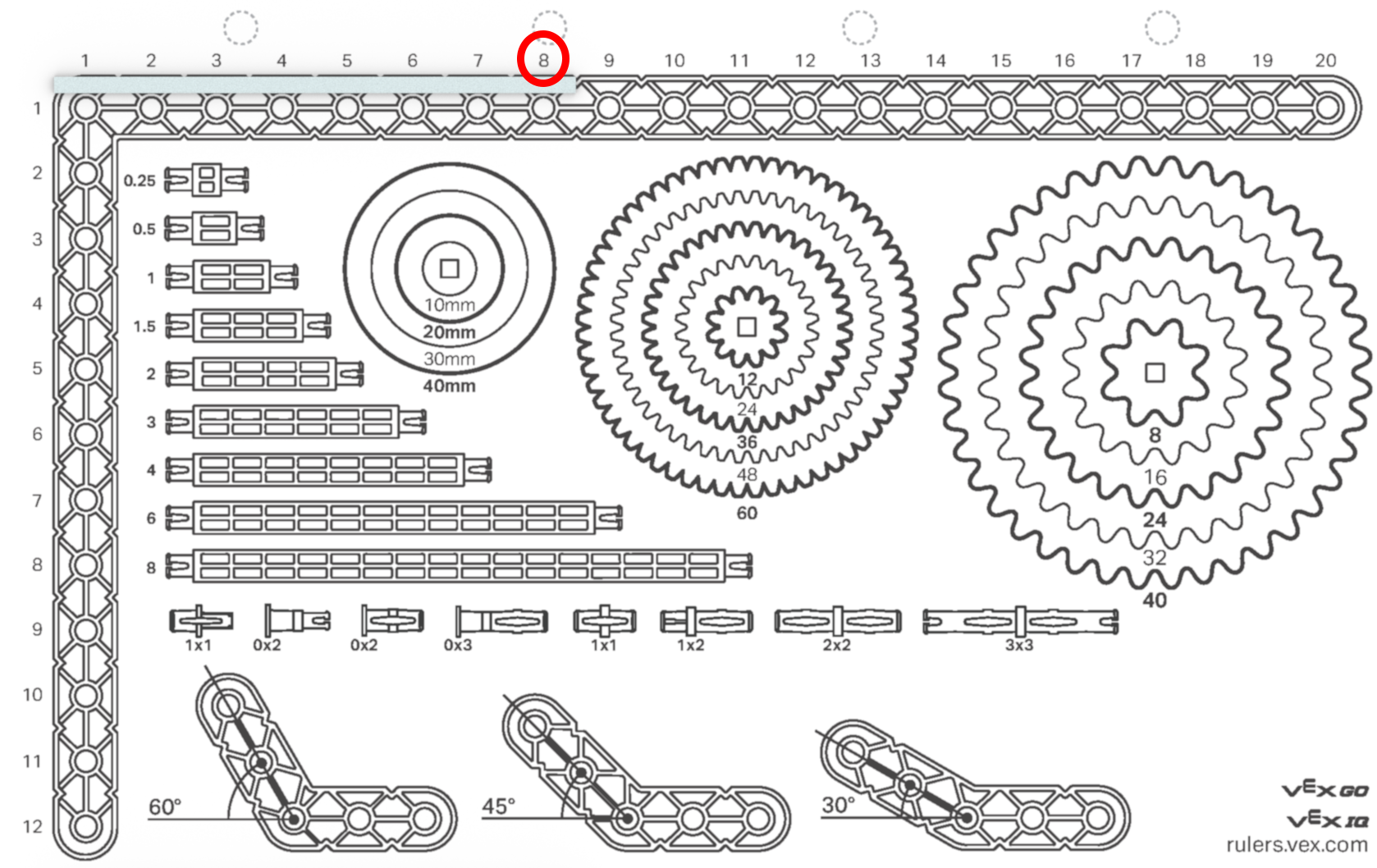

Χρήση του βήματος για τη μέτρηση του μήκους ενός άξονα. Αυτό το παράδειγμα δείχνει έναν άξονα 8 βημάτων.

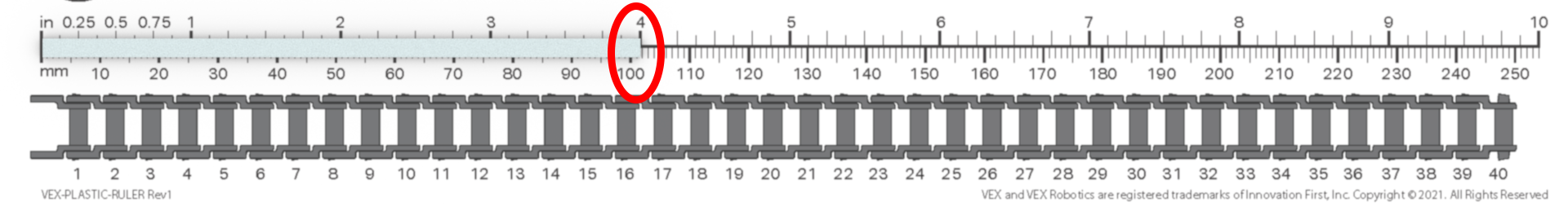

Χρήση ιντσών/χιλιοστών για τη μέτρηση του μήκους ενός άξονα. Αυτό το παράδειγμα δείχνει έναν άξονα 4" (4 ίντσες/102 χιλιοστά).

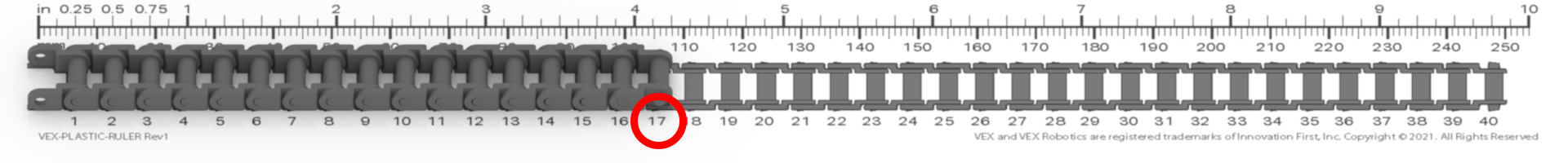

Μέτρηση του αριθμού των κρίκων της αλυσίδας σε ένα σύστημα αλυσίδας/γραναζιού.
