Αποθήκευση κιτ V5 Workcell - Θήκη 1: Υλικό STEM Labs

Αυτό το άρθρο θα καλύψει τα κομμάτια από το κιτ V5 Workcell που θα οργανωθούν στον Δοχείο Αποθήκευσης 1.

Υπάρχουν δύο στοιχεία για την οργάνωση του Δοχείου Αποθήκευσης 1:

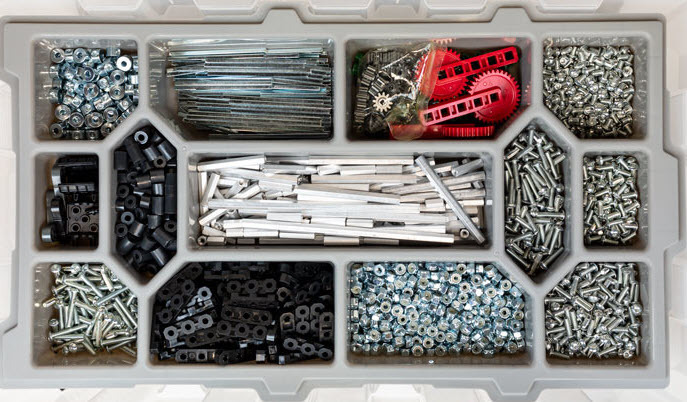

Ο δίσκος αποθήκευσης V5 Workcell Kit 1 φαίνεται από ψηλά.

Δίσκος

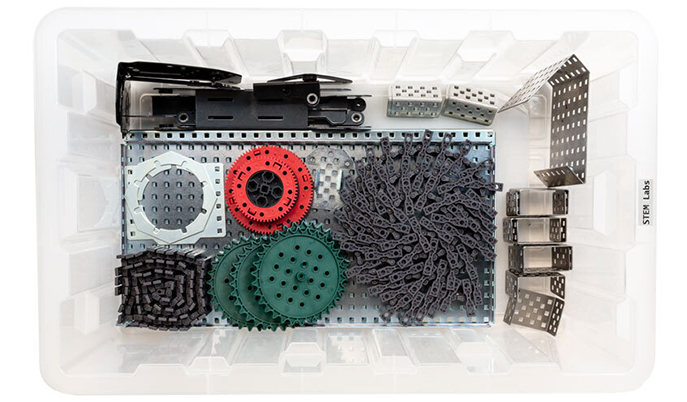

Η βάση του δοχείου αποθήκευσης 1 του κιτ V5 Workcell φαίνεται από ψηλά.

Βάση

Αυτό το άρθρο οργανώνει κάθε κομμάτι στο Bin 1 και παρέχει τις ακόλουθες πληροφορίες σε μορφή πίνακα από αριστερά προς τα δεξιά:

  • Μέρος: Αυτό είναι το όνομα του μέρους. Παρέχονται υπερσύνδεσμοι για ανταλλακτικά που διατίθενται προς αγορά μεμονωμένα στη διεύθυνση vexrobotics.com.
  • Φωτογραφία: Αυτή είναι μια εικόνα του εξαρτήματος. Χρησιμοποιήστε αυτό ως αναφορά κατά την αποσυσκευασία του κιτ σας και την κατασκευή του V5 Workcell.
  • Αριθμός εξαρτήματος: Εάν ένα εξάρτημα διατίθεται σε μεγαλύτερο κιτ, τσάντα ή κουτί, παρέχεται ο αριθμός εξαρτήματος του κιτ, της τσάντας ή του κουτιού και ο αριθμός του μεμονωμένου εξαρτήματος. Αυτοί οι κωδικοί εξαρτημάτων μπορούν να φανούν χρήσιμοι κατά την αποσυσκευασία του κιτ σας και κατά την κατασκευή του V5 Workcell.
  • Ποσότητα: Αυτή είναι η ποσότητα κάθε παρεχόμενου εξαρτήματος. Χρησιμοποιήστε αυτό για να βεβαιωθείτε ότι έχετε τον σωστό αριθμό εξαρτημάτων σε κάθε θέση στον Κάδο ή τον Δίσκο κατά την αποσυσκευασία.
  • Σημειώσεις για την τσάντα: Αυτή η στήλη παρέχει πληροφορίες σχετικά με τον τρόπο παραλαβής του ή των εξαρτημάτων που περιλαμβάνονται σε αυτό το κιτ, την τσάντα ή το κουτί. Εάν τα εξαρτήματα διατίθενται σε μεγαλύτερο κιτ, τσάντα ή κουτί, παρέχεται μια εικόνα της ετικέτας για αναφορά. Χρησιμοποιήστε τα ως αναφορά όταν ανοίγετε τη συσκευασία του κιτ σας.
  • Τοποθεσία: Αυτή είναι μια εικόνα του κάδου ή του δίσκου με μια επισήμανση στο σημείο όπου πρέπει να τοποθετηθεί το εξάρτημα σε αυτόν τον κάδο ή τον δίσκο. Αυτές οι πληροφορίες μπορούν επίσης να φανούν χρήσιμες κατά την κατασκευή του V5 Workcell, εάν χρειάζεται υπενθύμιση για το πού βρίσκεται ένα εξάρτημα.
    • Χρήσιμες συμβουλές: Αυτές παρέχονται στη στήλη Τοποθεσία. Αυτές οι συμβουλές παρέχουν επιπλέον πληροφορίες σχετικά με τη συσκευασία, τον προσδιορισμό των αριθμών εξαρτημάτων ή συμβουλές για πρόσθετη οργάνωση.

Θήκη αποθήκευσης 1: Δίσκος

Μέρος Φωτογραφία Αριθμός εξαρτήματος Ποσότητα Σημειώσεις τσάντας Τοποθεσία

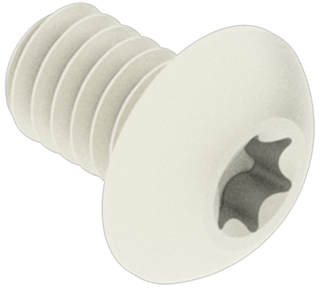

#8-32 x 1/4" Βίδα με αστεροειδή κίνηση #8-Βίδα αστεροειδούς κίνησης 32 x 1/4 ίντσας. 276-4990-001 300 Διατίθεται σε 3 συσκευασίες των 100 τεμαχίων

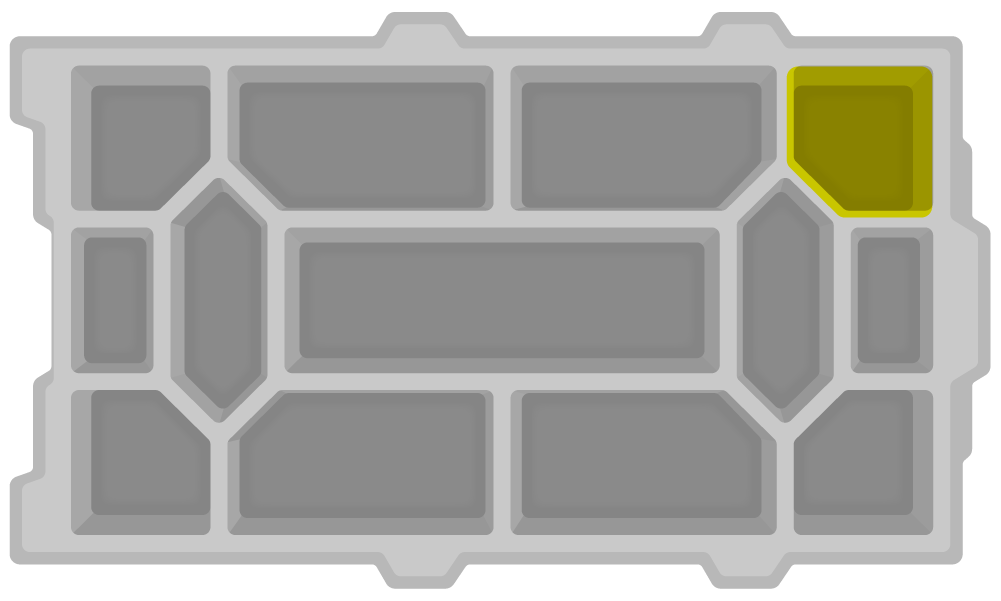

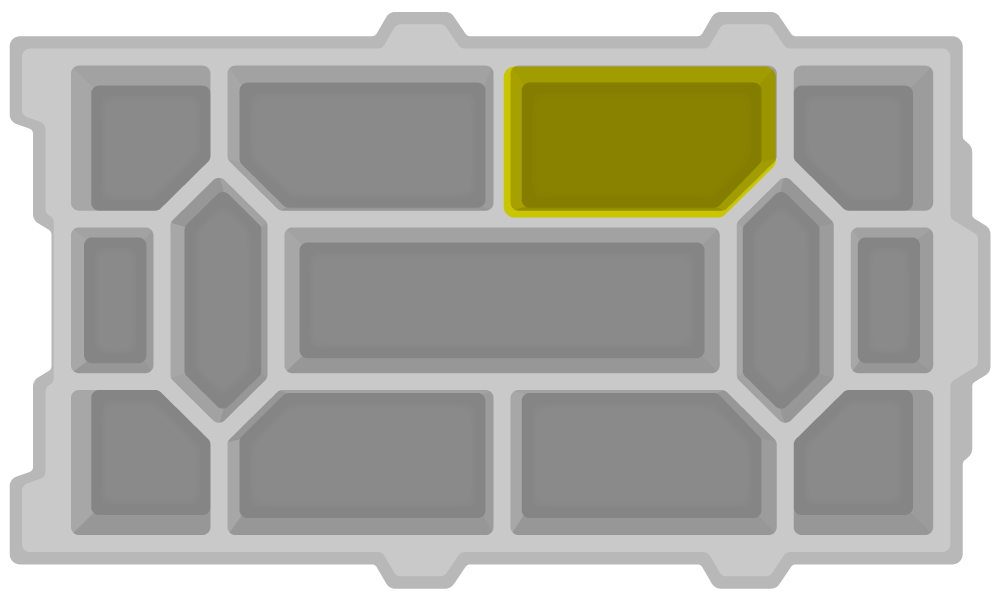

Η θέση αυτού του κομματιού επισημαίνεται στην επάνω δεξιά γωνία του δίσκου.

Χρήσιμη συμβουλή:

Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη βιδών.

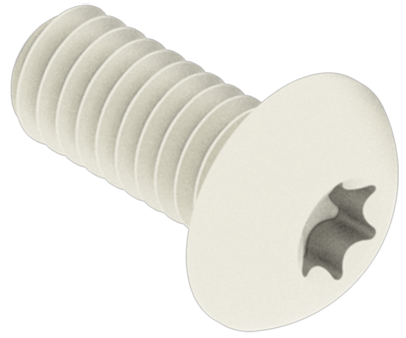

Βίδα αστεροειδούς κίνησης #8-32 x 3/8" #8-Βίδα με αστεροειδή κίνηση 32 x 3/8 ίντσας. 276-4991-001 100 Διατίθεται σε 1 συσκευασία των 100 τεμαχίων

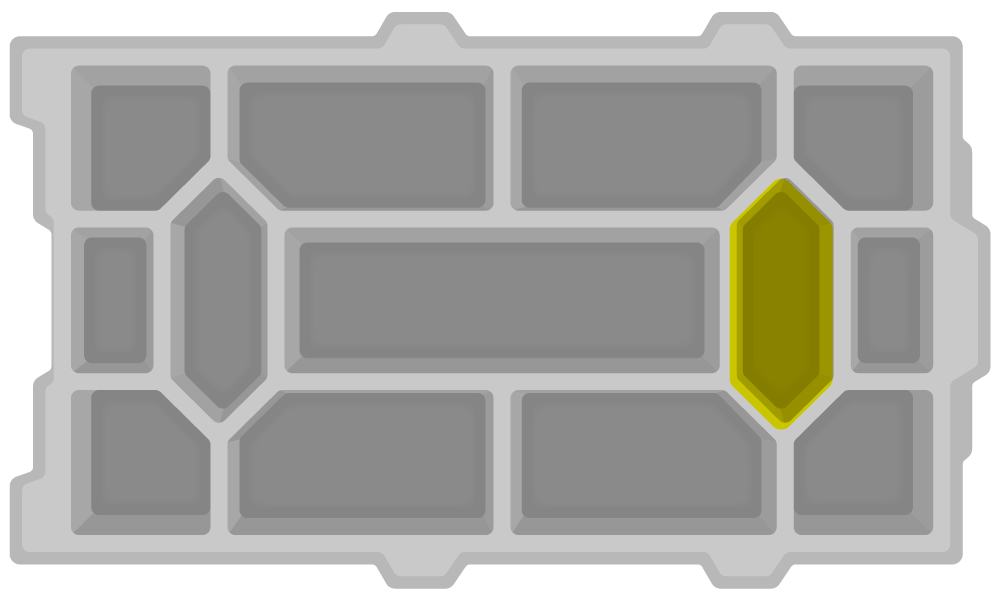

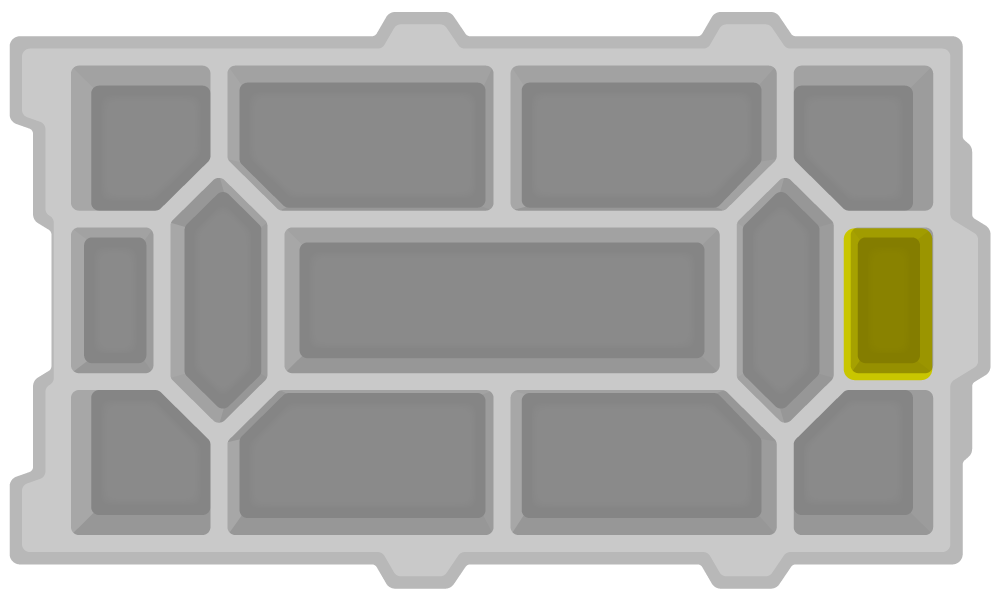

Η θέση αυτού του κομματιού επισημαίνεται στη δεξιά πλευρά του δίσκου.

Χρήσιμη συμβουλή:

Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη βιδών.

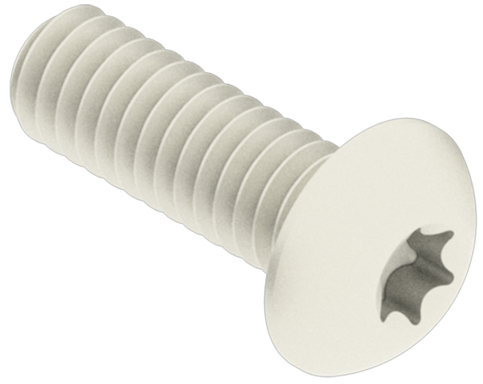

#8-32 x 1/2" Βίδα με αστεροειδή κίνηση #8-Βίδα με αστεροειδή κίνηση 32 x 1/2 ίντσας. 276-4992-001 300 Διατίθεται σε 3 συσκευασίες των 100 τεμαχίων

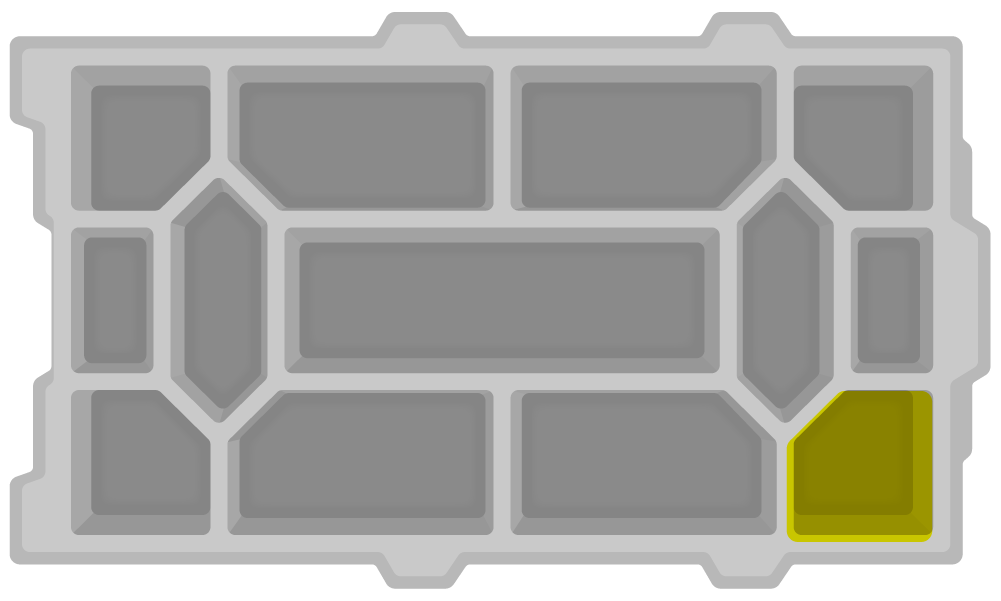

Η θέση αυτού του κομματιού επισημαίνεται στην κάτω δεξιά γωνία του δίσκου.

Χρήσιμη συμβουλή:

Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη βιδών.

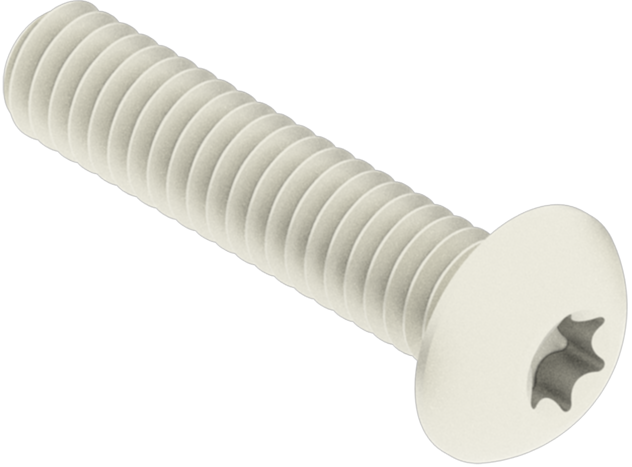

Βίδα αστεροειδούς κίνησης #8-32 x 3/4" #8-Βίδα με αστεροειδή κίνηση 32 x 3/4 ίντσας. 276-4994-001 100 Διατίθεται σε 1 συσκευασία των 100 τεμαχίων

Η θέση αυτού του κομματιού επισημαίνεται στη δεξιά πλευρά του δίσκου.

Χρήσιμη συμβουλή:

Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη βιδών.

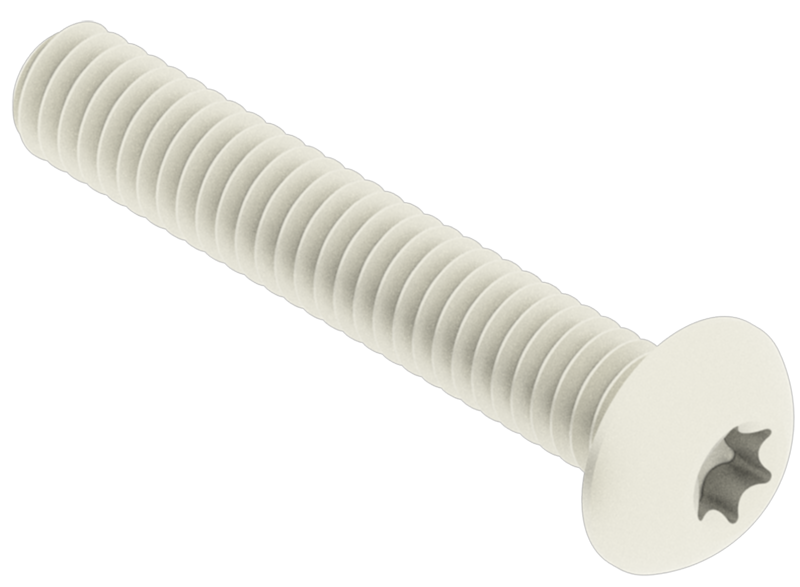

#8-32 x 1.000" βίδα με αστεροειδή κίνηση #8-32 βίδα με αστεροειδή κίνηση 1 ίντσας. 276-4996-001 100 Διατίθεται σε 1 συσκευασία των 100 τεμαχίων

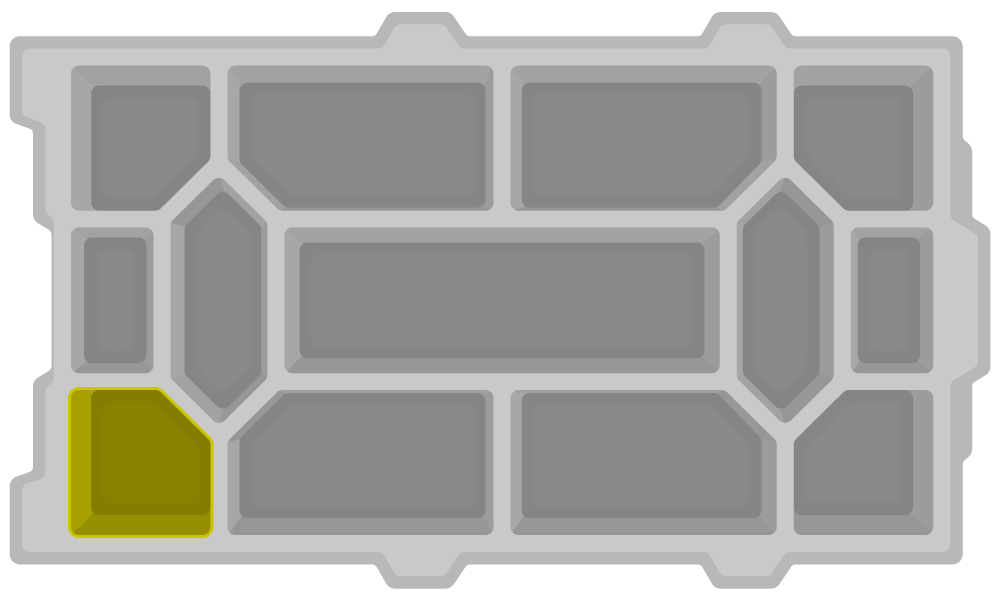

Η θέση αυτού του κομματιού επισημαίνεται στην κάτω αριστερή γωνία του δίσκου.

Χρήσιμη συμβουλή:

Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη βιδών.

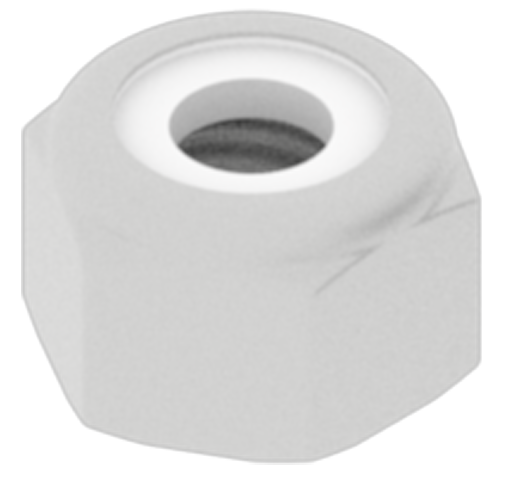

#8-32 Παξιμάδι Nylock #8-32 Παξιμάδι Nylock. 275-1027-001 400 Διατίθεται σε 4 συσκευασίες των 100 τεμαχίων Η θέση αυτού του κομματιού επισημαίνεται στην κάτω πλευρά του δίσκου.

Χρήσιμη συμβουλή: Όταν ρίχνετε τα κομμάτια στο δίσκο, φυλάξτε τις σακούλες με φερμουάρ. Αυτά μπορούν να χρησιμοποιηθούν αργότερα για να οργανώσετε τα εξαρτήματα που έρχονται σε μια τσάντα ποικιλίας.

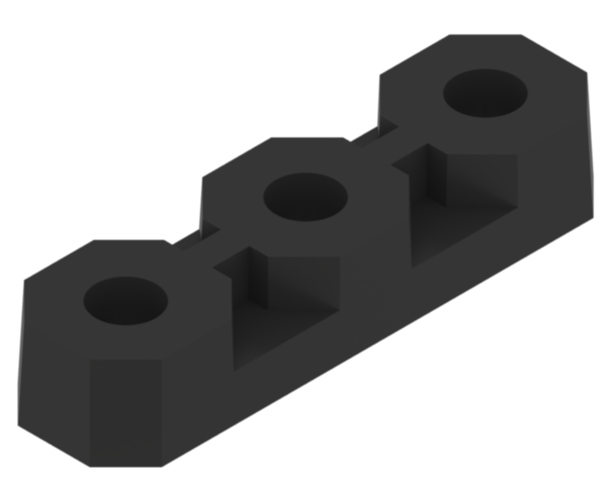

Επίπεδο ρουλεμάν Επίπεδο ρουλεμάν. 100 επίπεδα ρουλεμάν σε αυτήν την τσάντα:
276-6820-806

5 Τα επίπεδα ρουλεμάν σε αυτήν την τσάντα:
276-6009-808

Αριθμός μεμονωμένου εξαρτήματος:
276-1209-001		 105 Διατίθεται σε 5 σακουλάκια των 20.

Τα τελευταία 5 τεμάχια έρχονται σε αυτήν την σακούλα: Εικονίδιο τσάντας που περιέχει τρία είδη κομματιών, συμπεριλαμβανομένων των επίπεδων ρουλεμάν. 		Η θέση αυτού του κομματιού επισημαίνεται στην κάτω πλευρά του δίσκου.

Χρήσιμη συμβουλή: Όταν ρίχνετε τα κομμάτια στο δίσκο, φυλάξτε τις σακούλες με φερμουάρ. Αυτά μπορούν να χρησιμοποιηθούν αργότερα για να οργανώσετε τα εξαρτήματα που έρχονται σε μια τσάντα ποικιλίας.
Απόκλιση 1/2" Απόκλιση 1/2 ίντσας. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1014-001

 40 Αυτά τα εξαρτήματα διατίθενται στην τσάντα Standoff

Λίστα ανταλλακτικών μιας τσάντας που περιέχει τα επτά διαφορετικά μήκη Standoffs.

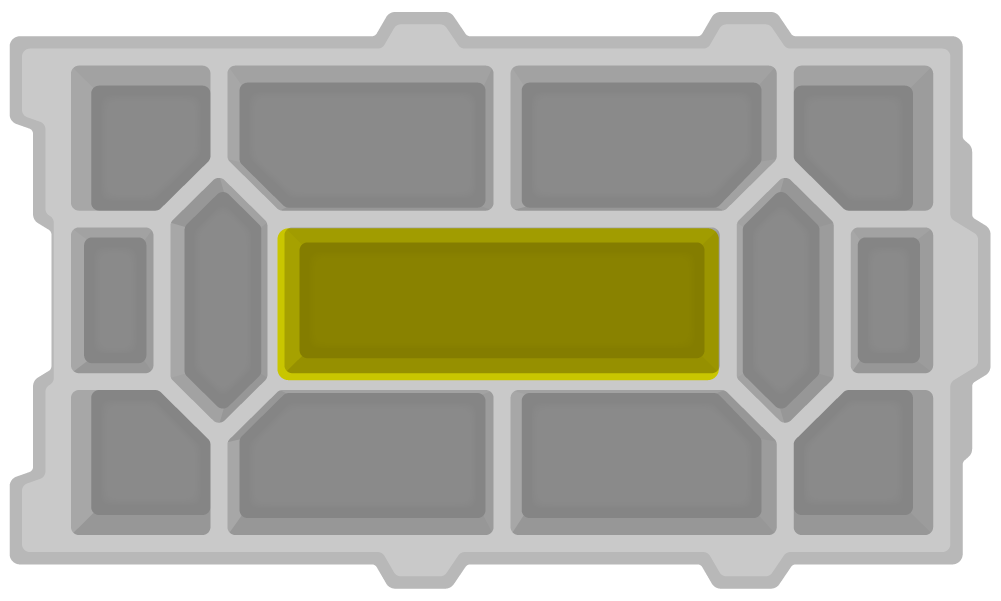

Η θέση των κομματιών Standoff επισημαίνεται στο κέντρο του δίσκου.

Χρήσιμη συμβουλή: Χρησιμοποιήστε επιπλέον σακούλες με φερμουάρ από το άνοιγμα της συσκευασίας μαζί με ταινία και μαρκαδόρο για να διαχωρίσετε τα διαχωριστικά ανά μέγεθος σε μεμονωμένες σακούλες για εύκολη πρόσβαση κατά την κατασκευή. Τοποθετήστε το μέγεθος των προεξοχών και τον αριθμό του κάθε εξαρτήματος στο εξωτερικό κάθε σακούλας.



Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη απόστασης.
Απόκλιση 3/4" Απόκλιση 3/4 ίντσας. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1015-001		 4
Απόσταση 1,00" Απόκλιση 1 ίντσας. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1016-001		 52
Απόσταση 1,50" Απόκλιση 1,5 ίντσας. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1017-001		 2
Απόσταση 2,00" Απόκλιση 2 ιντσών. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1018-001		 34

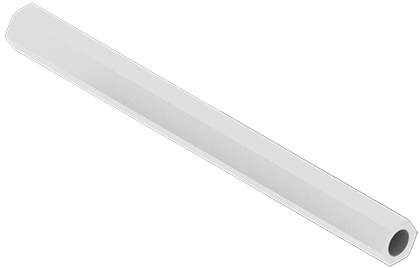

Απόσταση 3,00" Απόκλιση 3 ιντσών. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1020-001		 28

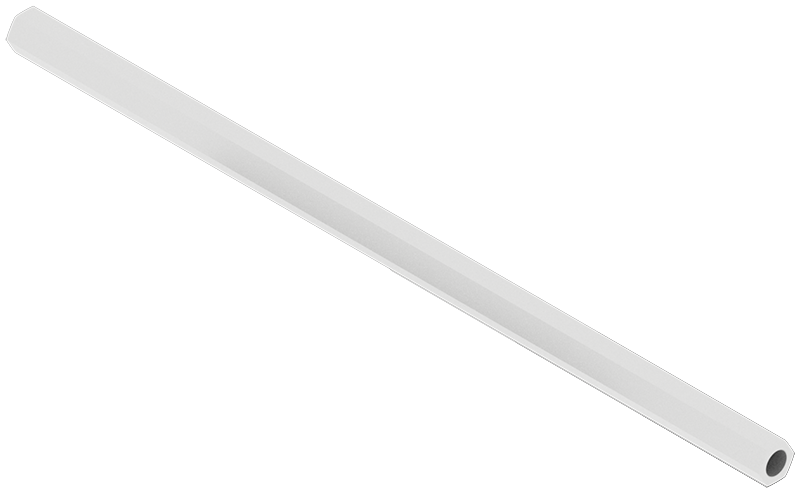

Απόσταση 6,00" Απόκλιση 6 ιντσών. Αυτό το εξάρτημα διατίθεται στην τσάντα Standoff:
276-7472-802

Αριθμός μεμονωμένου εξαρτήματος:
275-1023-001		 4

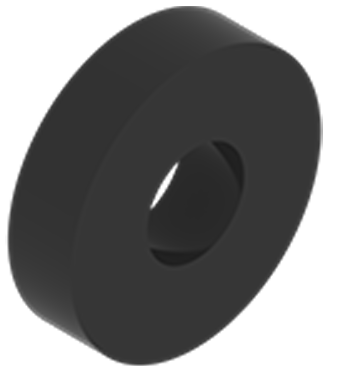

Αποστάτης 0,125" Αποστάτης 0,125 ιντσών. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
276-6340

Αριθμός μεμονωμένου εξαρτήματος:
276-5912-001		 30 Διατίθεται σε συσκευασίες 3 ποικιλιών

Εικονίδιο μιας συσκευασίας ποικιλίας VEX που περιέχει διαχωριστικά από νάιλον.

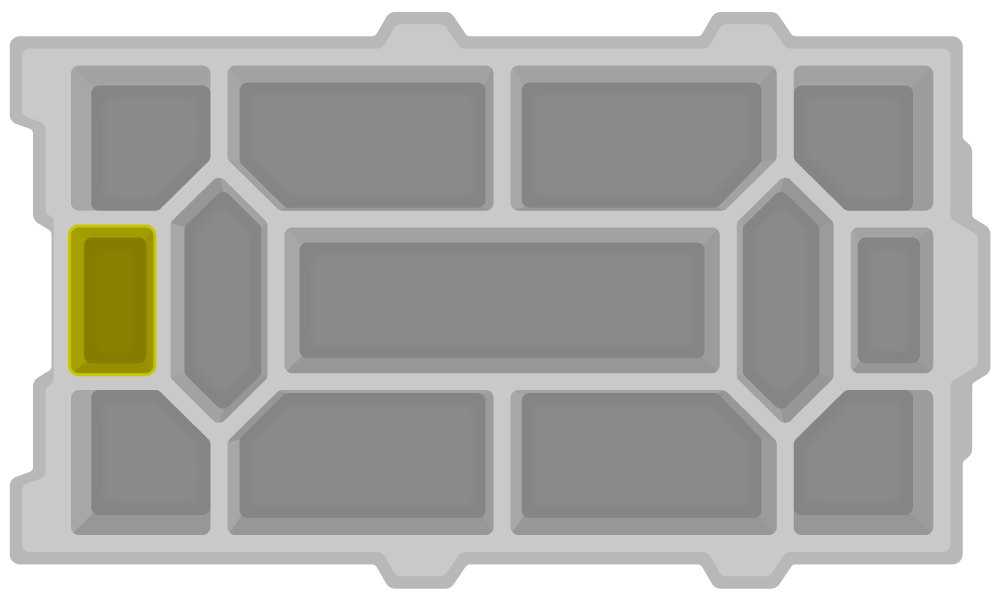

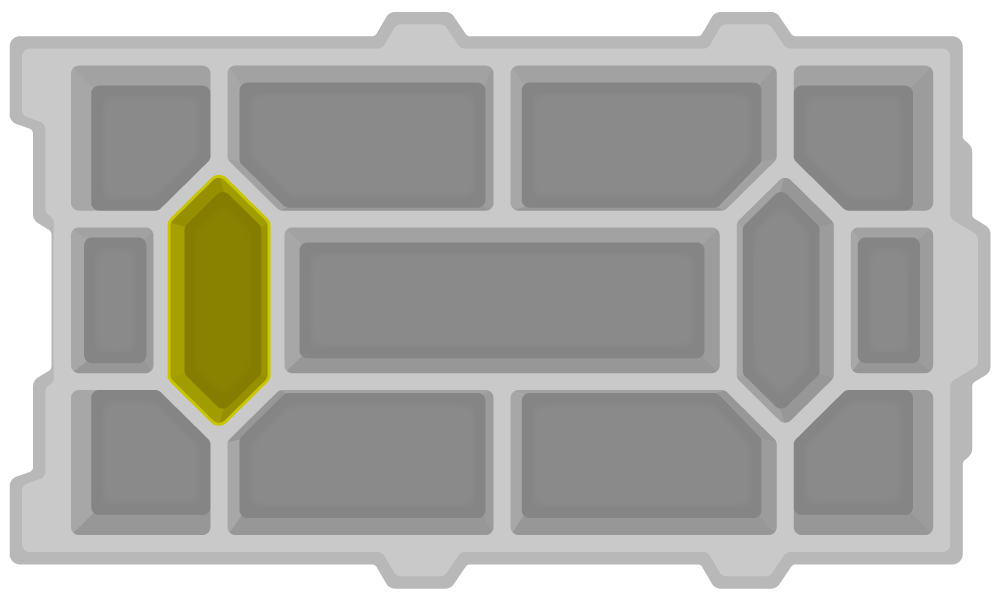

Η θέση αυτού του κομματιού επισημαίνεται στην αριστερή πλευρά του δίσκου.

Χρήσιμη συμβουλή: Χρησιμοποιήστε επιπλέον σακούλες με φερμουάρ από το άνοιγμα της συσκευασίας μαζί με ταινία και μαρκαδόρο για να διαχωρίσετε τους διαχωριστές κατά μέγεθος σε μεμονωμένες σακούλες για εύκολη πρόσβαση κατά την κατασκευή. Τοποθετήστε το μέγεθος των αποστατών και τον αριθμό του κάθε εξαρτήματος στο εξωτερικό κάθε σακούλας.



Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.comγια να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη διαχωριστικών.

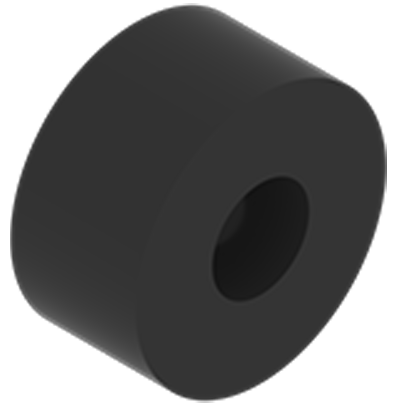

Αποστάτης 0,25" Αποστάτης 0,25 ιντσών. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
276-6340

Αριθμός μεμονωμένου εξαρτήματος:
276-5913-001		 30

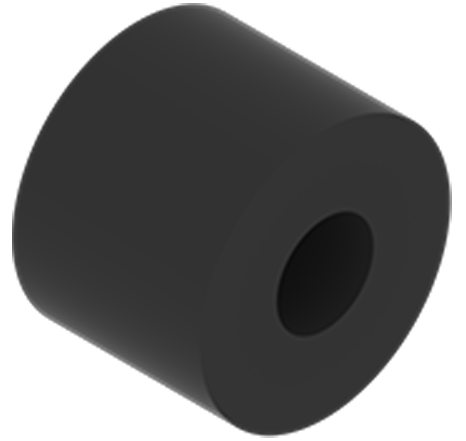

Αποστάτης 0,375" Αποστάτης 0,375 ιντσών. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
276-6340

Αριθμός μεμονωμένου εξαρτήματος:
276-5914-001		 30

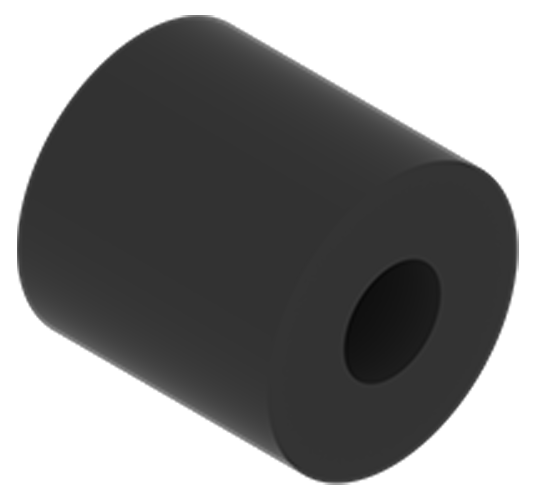

Αποστάτης 0,50" Αποστάτης 0,5 ίντσας. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
276-6340

Αριθμός μεμονωμένου εξαρτήματος:
276-5915-001		 30

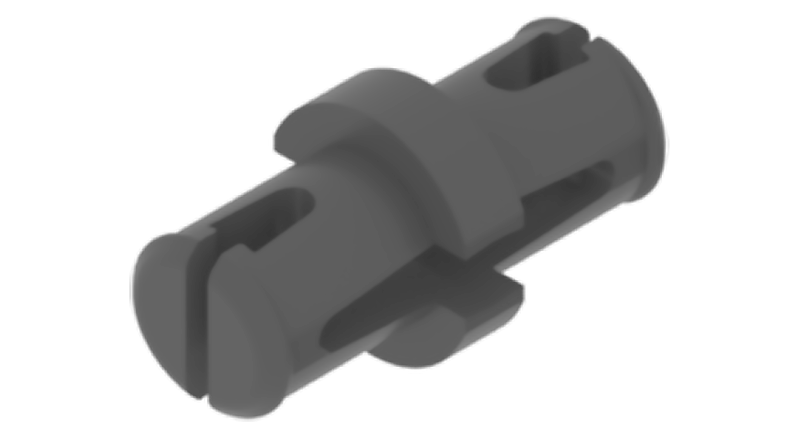

1x1 ακροδέκτης σύνδεσης Πείρος σύνδεσης 1x1. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-7472-801

Αριθμός μεμονωμένου εξαρτήματος:
228-3616-060		 4 Διατίθεται σε 1 συσκευασία

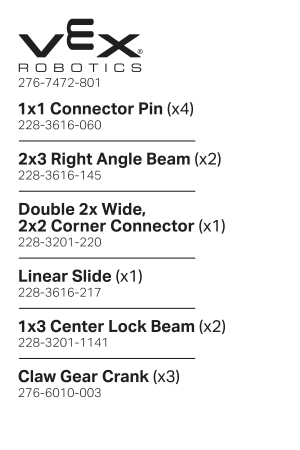

Η λίστα ανταλλακτικών μιας τσάντας που περιέχει έξι διαφορετικούς τύπους τεμαχίων περιλαμβάνει τα πέντε που αναφέρονται εδώ. Η πλήρης λίστα περιλαμβάνει πείρο σύνδεσης 1x1, δοκό ορθής γωνίας 2x3, διπλό πλάτος 2x, γωνιακό σύνδεσμο 2x2, γραμμικό ολισθητήρα, κεντρική δοκό ασφάλισης 1x3 και στρόφαλο με γρανάζι. 		Η θέση αυτού του κομματιού επισημαίνεται στην αριστερή πλευρά του δίσκου.

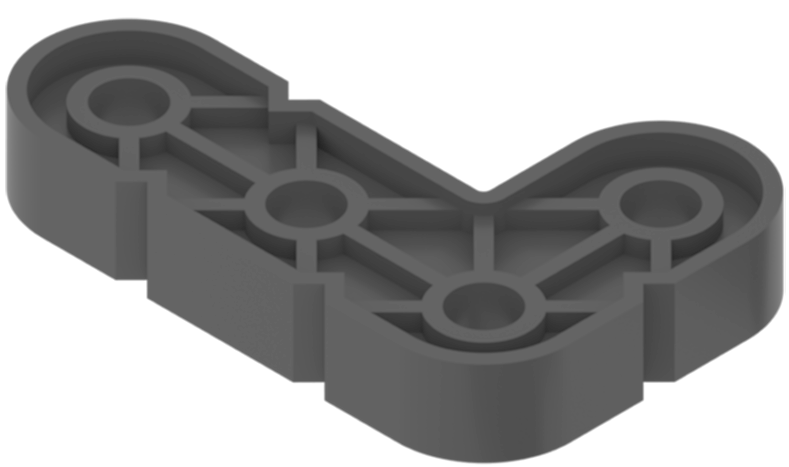

Δοκός ορθής γωνίας 2x3 Δοκός ορθής γωνίας 2x3. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-7472-801

Αριθμός μεμονωμένου εξαρτήματος:
228-3616-145		 2

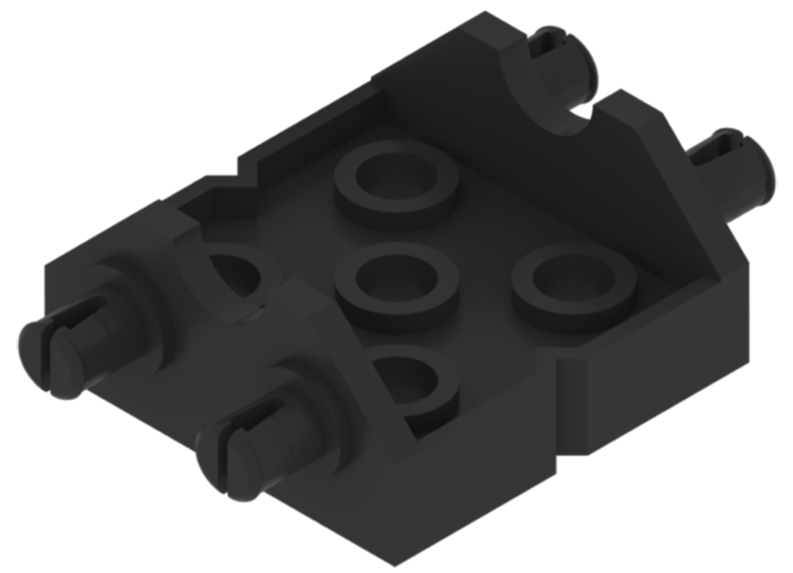

Διπλός γωνιακός σύνδεσμος 2x πλάτους, 2x2 Διπλός γωνιακός σύνδεσμος 2x πλάτους, 2x2. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-7472-801

Αριθμός μεμονωμένου εξαρτήματος:
228-3201-220		 1

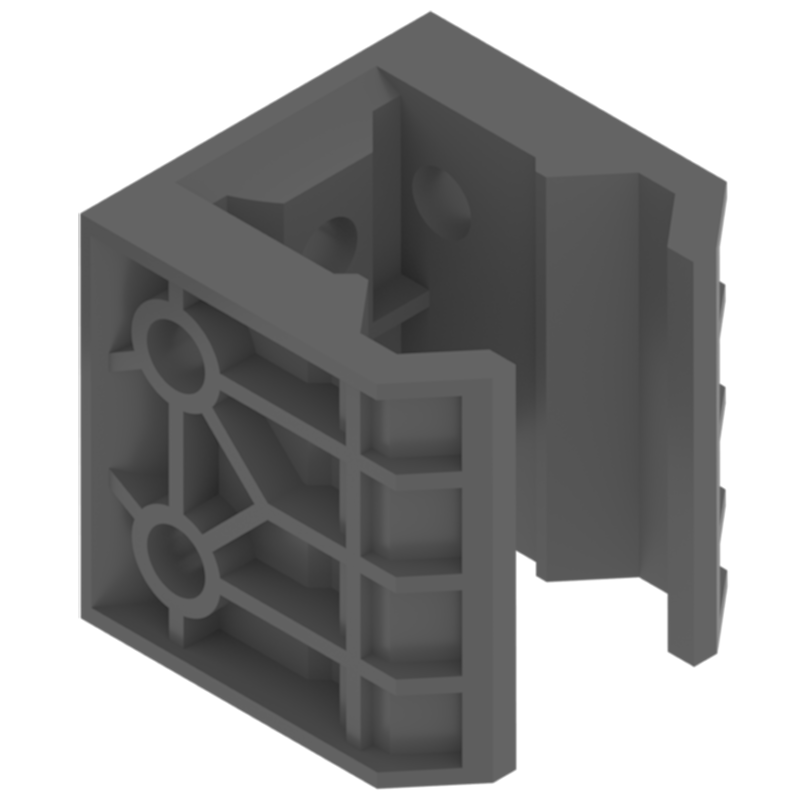

Γραμμική διαφάνεια Γραμμική διαφάνεια. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-7472-801

Αριθμός μεμονωμένου εξαρτήματος:
228-3616-217		 1

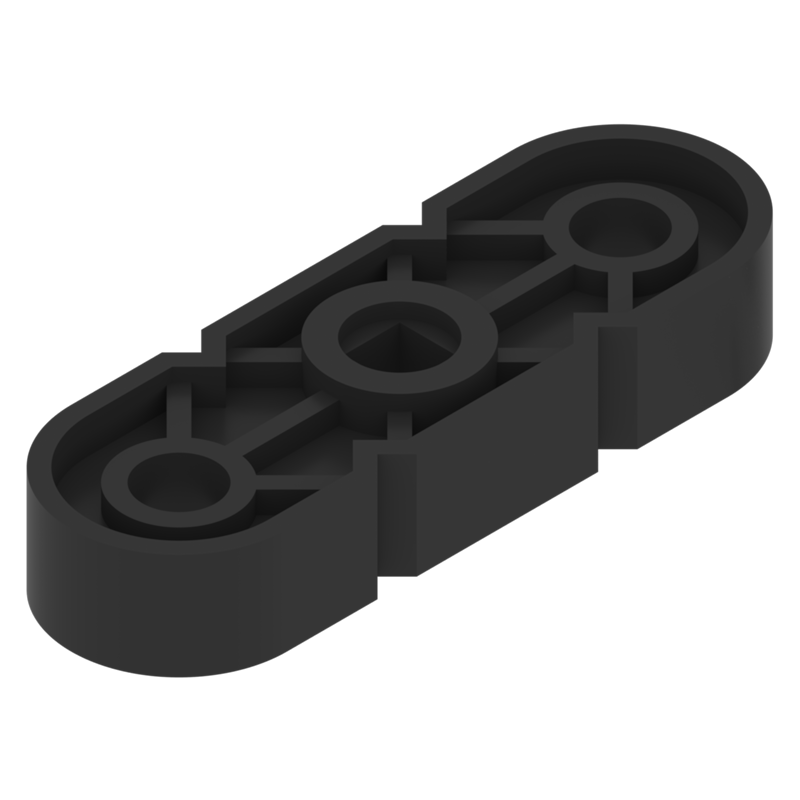

Κεντρική δοκός ασφάλισης 1x3 Κεντρική δοκός ασφάλισης 1x3. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-7472-801

Αριθμός μεμονωμένου εξαρτήματος:
228-3201-1141		 2

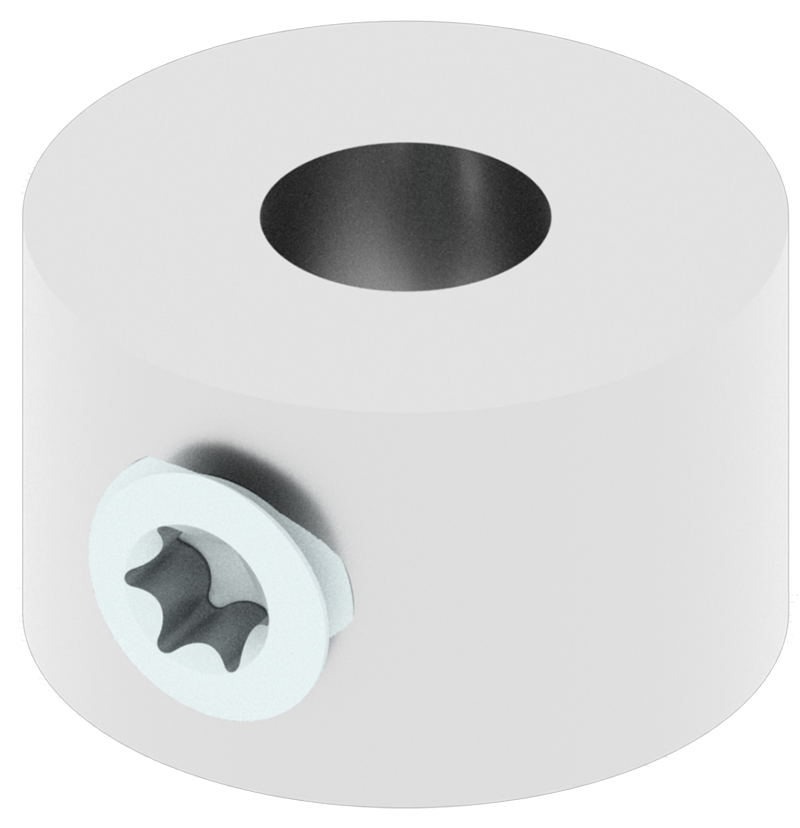

Κολάρο άξονα μετάδοσης κίνησης αστεριού Κολάρο άξονα μετάδοσης κίνησης αστεριού. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-6650-806

Αριθμός μεμονωμένου εξαρτήματος:
276-6103-000		 96 Διατίθεται σε 1 συσκευασία των 96 τεμαχίων Η θέση αυτού του κομματιού επισημαίνεται στην επάνω αριστερή γωνία του δίσκου.

Χρήσιμη συμβουλή: Όταν ρίχνετε τα κομμάτια στο δίσκο, φυλάξτε τις σακούλες με φερμουάρ. Αυτά μπορούν να χρησιμοποιηθούν αργότερα για να οργανώσετε τα εξαρτήματα που έρχονται σε μια τσάντα ποικιλίας.
Άξονας μετάδοσης κίνησης 1" ή 2x Άξονας κίνησης 1 ίντσας ή 2x. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
228-6871-800

Αριθμός μεμονωμένου εξαρτήματος:
288-2500-117		 20 Διατίθεται σε συσκευασίες 5 ποικιλιών

Ετικέτα σε μια συσκευασία ποικιλίας τεμαχίων που ονομάζεται Άξονες Κιτ Πρόσθετων Θεμελιώσεων.

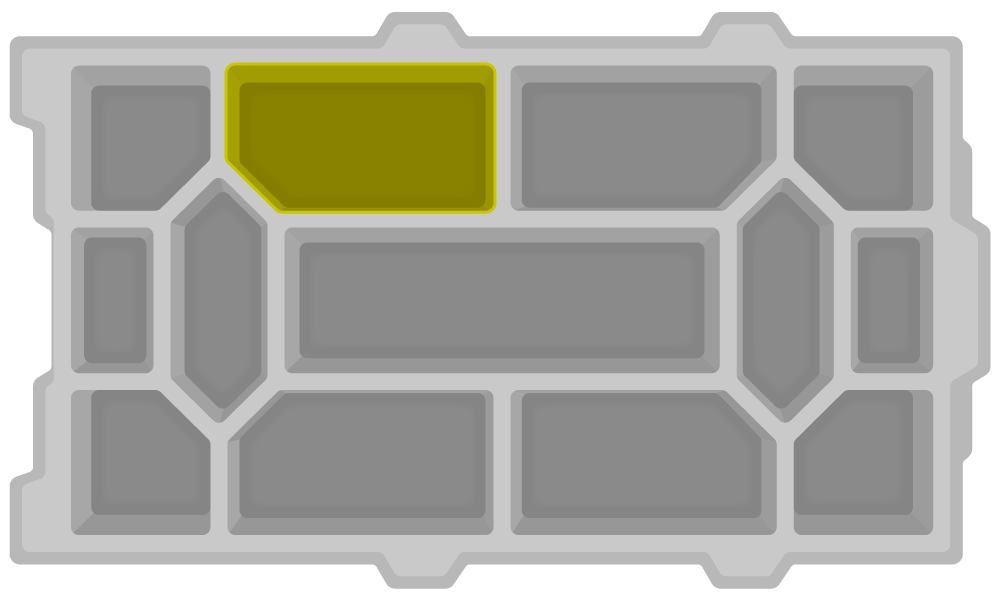

Η θέση αυτού του κομματιού επισημαίνεται στην επάνω αριστερή γωνία του δίσκου.

Χρήσιμη συμβουλή: Χρησιμοποιήστε επιπλέον σακούλες με φερμουάρ από το άνοιγμα της συσκευασίας μαζί με ταινία και μαρκαδόρο για να διαχωρίσετε τους διαχωριστές κατά μέγεθος σε μεμονωμένες σακούλες για εύκολη πρόσβαση κατά την κατασκευή. Τοποθετήστε το μέγεθος των αποστατών και τον αριθμό του κάθε εξαρτήματος στο εξωτερικό κάθε σακούλας.



Χρησιμοποιήστε τον χάρακα μεταλλικών εξαρτημάτων VEX V5 από rulers.vex.com για να διακρίνετε και να αναγνωρίσετε εύκολα τα διαφορετικά μεγέθη αξόνων.

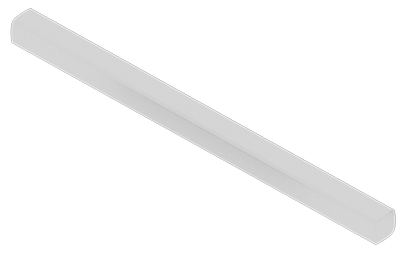

Άξονας μετάδοσης κίνησης 2" ή 4x Άξονας κίνησης 2 ιντσών ή 4x. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
228-6871-800

Αριθμός μεμονωμένου εξαρτήματος:
288-2500-120		 30

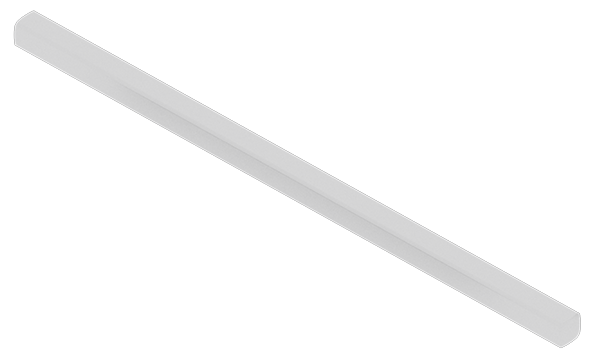

Άξονας μετάδοσης κίνησης 3" ή 6x Άξονας κίνησης 3 ιντσών ή 6x. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
228-6871-800

Αριθμός μεμονωμένου εξαρτήματος:
288-2500-122		 20
Άξονας μετάδοσης κίνησης 4” ή 8x Άξονας κίνησης 4 ιντσών ή 8x. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
228-6871-800

Αριθμός μεμονωμένου εξαρτήματος:
288-2500-124		 10

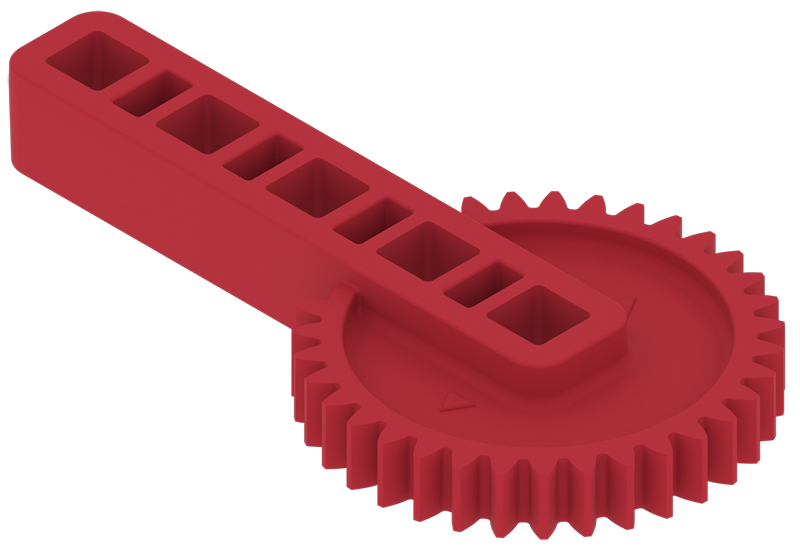

Γρανάζι με γρανάζι Στρόφαλος γραναζιού με δαγκάνα. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-7472-801

Αριθμός μεμονωμένου εξαρτήματος:
276-6010-003		 3 Διατίθεται σε 1 συσκευασία ποικιλίας

Λίστα ανταλλακτικών μιας τσάντας που περιέχει έξι διαφορετικούς τύπους τεμαχίων, συμπεριλαμβανομένου του στροφάλου με γρανάζι. 		Η θέση αυτού του κομματιού επισημαίνεται στην επάνω δεξιά γωνία του δίσκου.

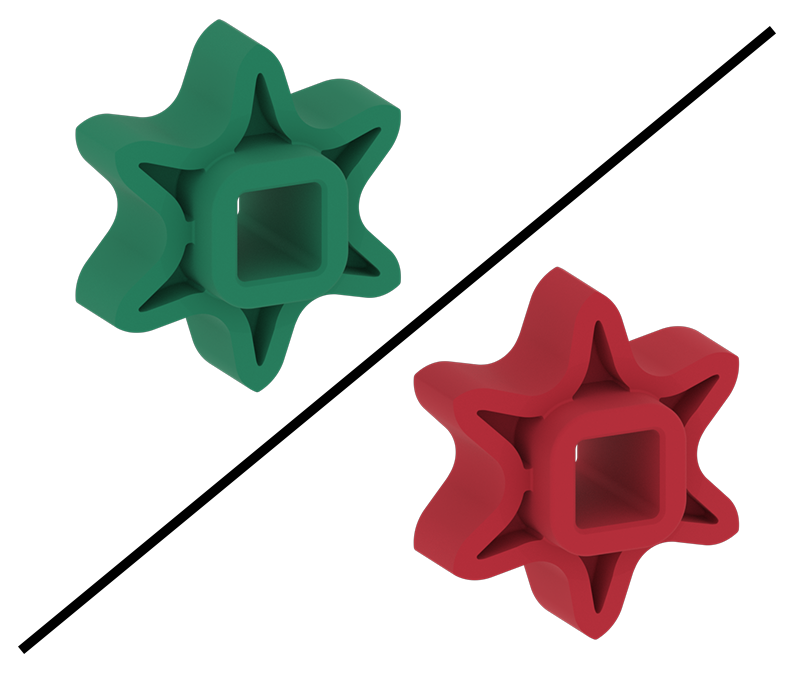

Γρανάζι υψηλής αντοχής 6T

Σημείωση: Αυτό το εξάρτημα βρίσκεται αυτήν τη στιγμή σε διαδικασία μετάβασης από πράσινο σε κόκκινο.		 Γρανάζι υψηλής αντοχής 6T. Εμφανίζονται τόσο η παλαιότερη πράσινη έκδοση όσο και η νέα κόκκινη έκδοση. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-3876

Αριθμός μεμονωμένου εξαρτήματος:
276-2252-003		 8 Διατίθεται σε 1 συσκευασία

Ετικέτα για τη συσκευασία των 8 οδοντωτών τροχών υψηλής αντοχής με 6 δόντια. 		Η θέση αυτού του κομματιού επισημαίνεται στην επάνω δεξιά γωνία του δίσκου.

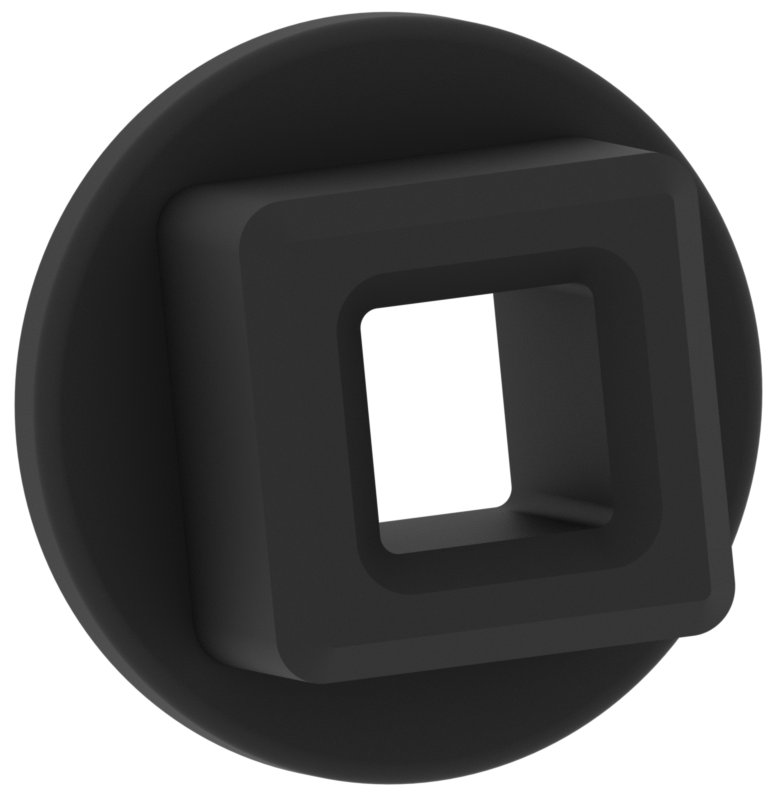

Μεταλλικό ένθετο γραναζιών Μεταλλικό ένθετο γραναζιών. Αυτό το εξάρτημα διατίθεται σε τρία πακέτα
276-3880
276-3881
276-3876

Αριθμός μεμονωμένου εξαρτήματος:
276-2250-005		 84 Διατίθεται σε συσκευασίες των 4 τεμαχίων με γρανάζια υψηλής αντοχής 30 δοντιών.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Διατίθεται σε συσκευασία του 1 τεμαχίου με γρανάζια υψηλής αντοχής 6 δοντιών.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Διατίθενται επίσης σε δύο συσκευασίες του κιτ εισαγωγής άξονα υψηλής αντοχής.

Ετικέτα για το κιτ ένθετου άξονα υψηλής αντοχής. 		Η θέση αυτού του κομματιού επισημαίνεται στην επάνω δεξιά γωνία του δίσκου.

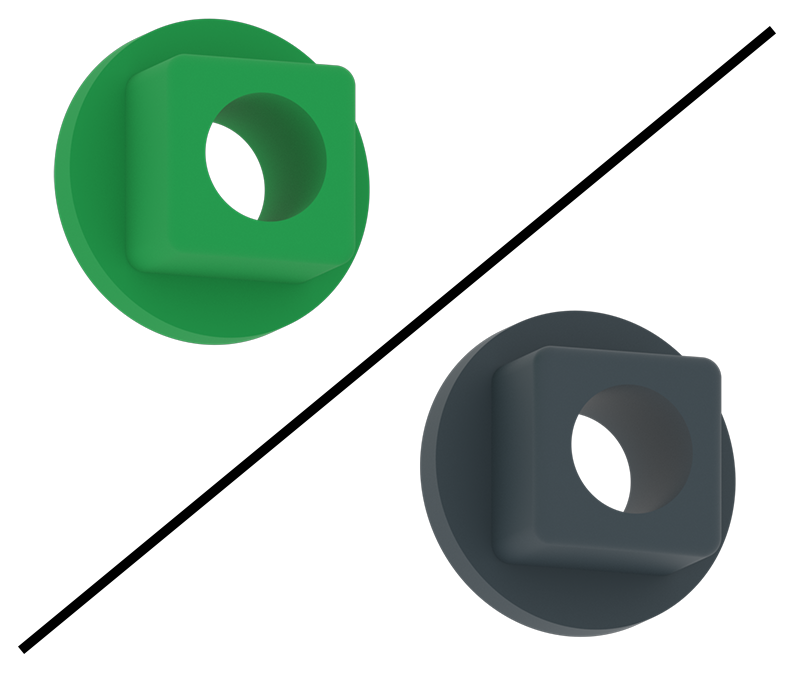

Ένθετο γραναζιού υψηλής αντοχής Ένθετο γραναζιού υψηλής αντοχής. Αυτό το ανταλλακτικό διατίθεται σε τρεις συσκευασίες:
276-3880
276-3881
276-3876

Αριθμός μεμονωμένου ανταλλακτικού: 276-2250-006		 84

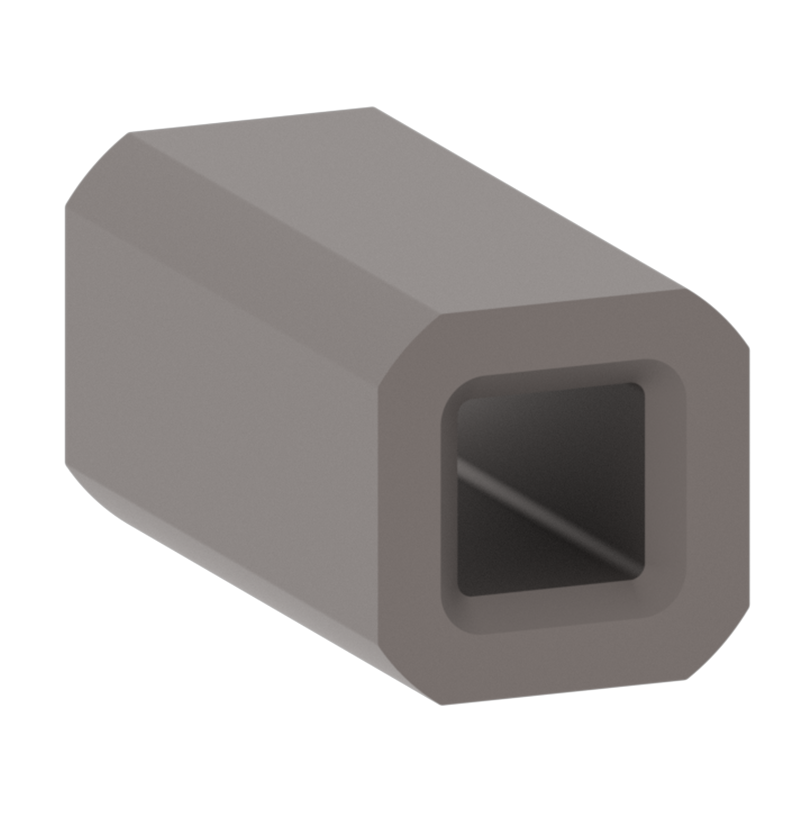

Ένθετο γραναζιού HS 12T Ένθετο γραναζιού HS 12T. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
276-6009-808

Αριθμός μεμονωμένου εξαρτήματος:
276-2250-007		 1 Διατίθεται σε 1 σακούλα με επιπλέον τεμάχια

Ετικέτα για μια τσάντα που περιέχει τρεις τύπους τεμαχίων, ένθετο κιβωτίου ταχυτήτων 12T HS, γρανάζι 12T με διάμετρο 1/4 ίντσας και επίπεδο ρουλεμάν. 		Η θέση αυτού του κομματιού επισημαίνεται στην επάνω δεξιά γωνία του δίσκου.

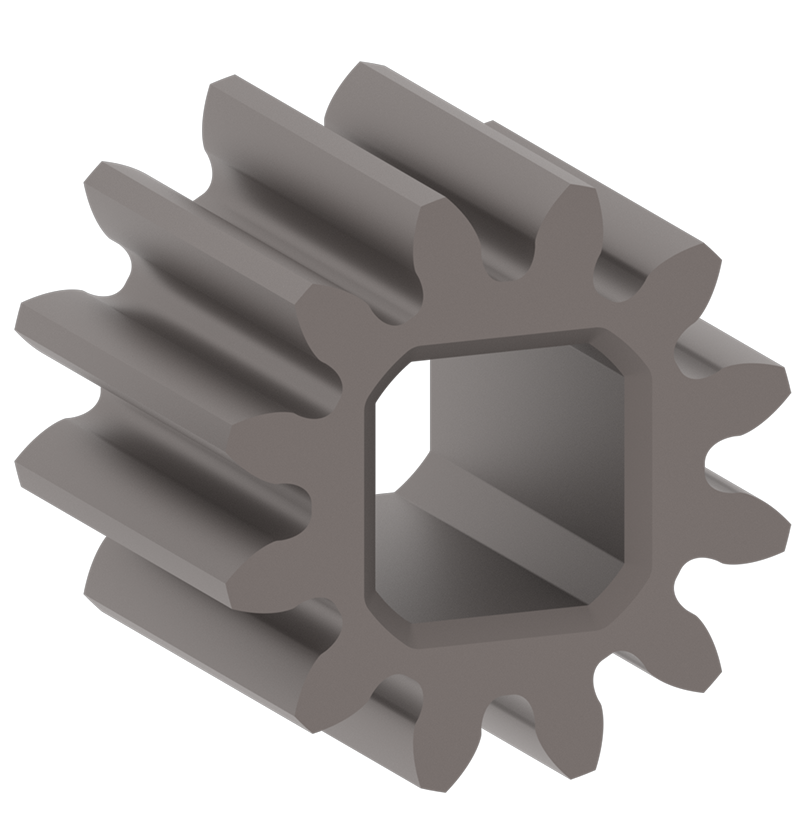

Γρανάζι υψηλής αντοχής 12T με διάμετρο ¼” Γρανάζι υψηλής αντοχής 12T με διάμετρο 1/4 ίντσας. Αυτό το εξάρτημα διατίθεται σε ποικιλία συσκευασιών:
276-6009-808

Αριθμός μεμονωμένου εξαρτήματος:
276-2250-008		 1

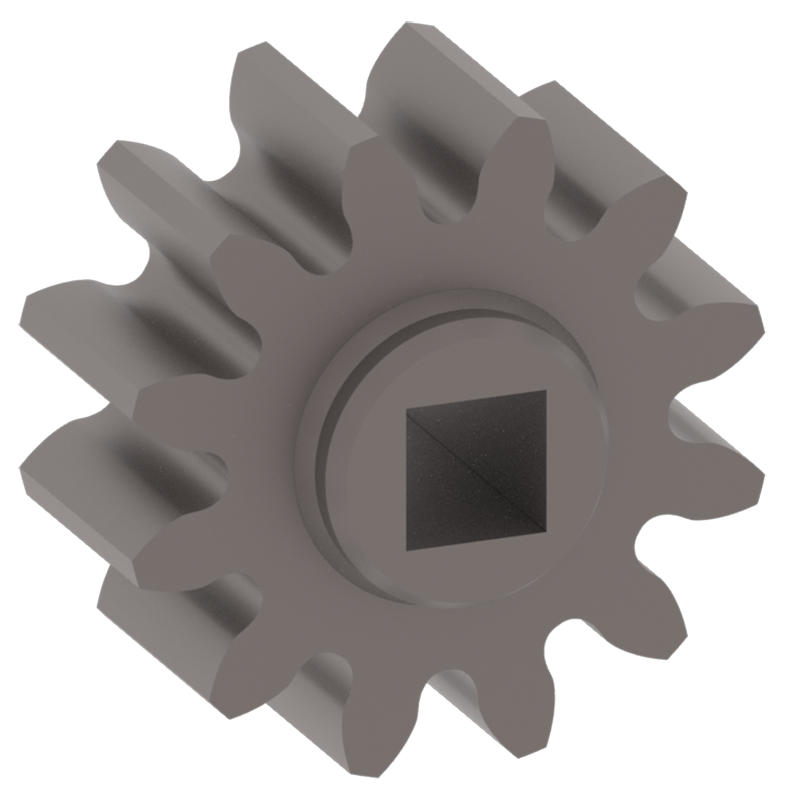

12T Metal Gear Μεταλλικό γρανάζι 12T. 6010-011 12 Διατίθεται σε 1 συσκευασία των 12 τεμαχίων (με την ετικέτα 276-7368) Η θέση αυτού του κομματιού επισημαίνεται στην επάνω δεξιά γωνία του δίσκου.

Μόλις όλα τα εξαρτήματα από το κιτ Workcell τοποθετηθούν στο δίσκο του Δοχείου Αποθήκευσης 1, ο δίσκος θα μοιάζει με αυτήν την εικόνα (επιλέξτε την εικόνα για να την κάνετε μεγαλύτερη).

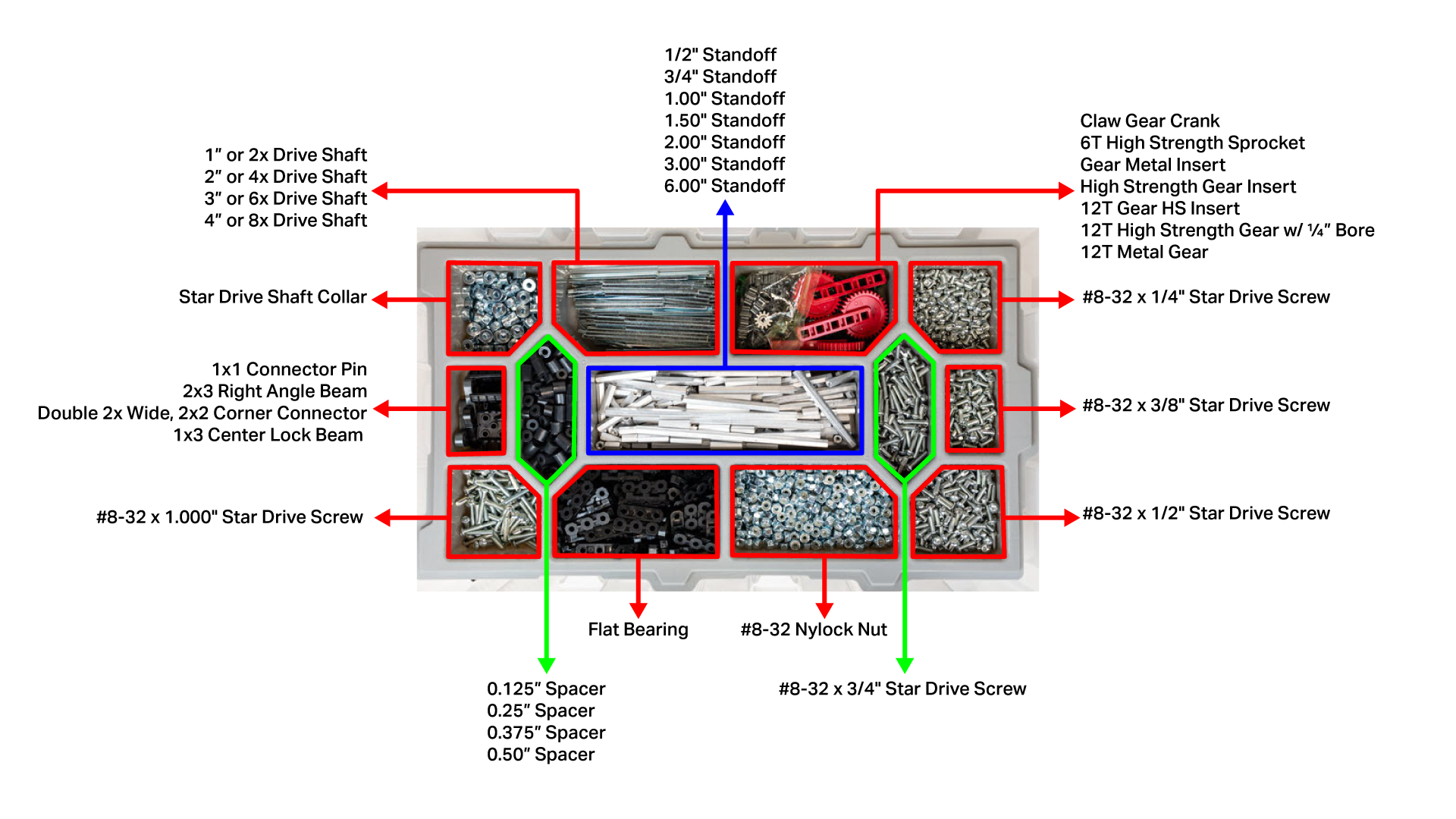

Διάγραμμα από πάνω προς τα κάτω του δίσκου αποθήκευσης 1, με κάθε τμήμα επισημασμένο και τα εξαρτήματα που περιλαμβάνονται σε αυτήν. Υπάρχουν συνολικά 13 τμήματα του δίσκου.

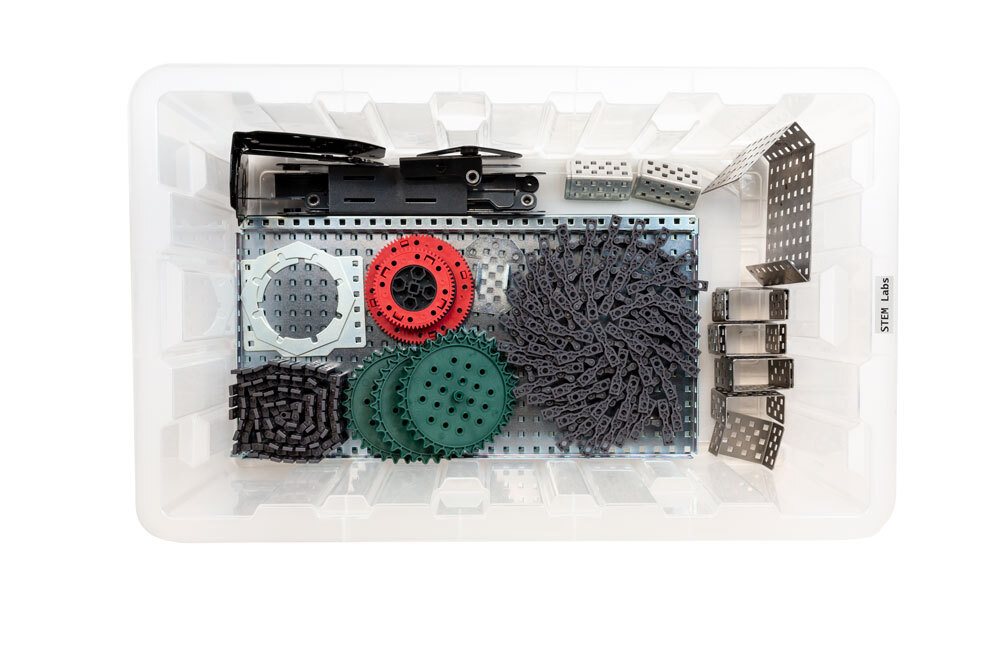

Δοχείο αποθήκευσης 1: Βάση

Μέρος Φωτογραφία Αριθμός εξαρτήματος Ποσότητα Σημειώσεις τσάντας Τοποθεσία

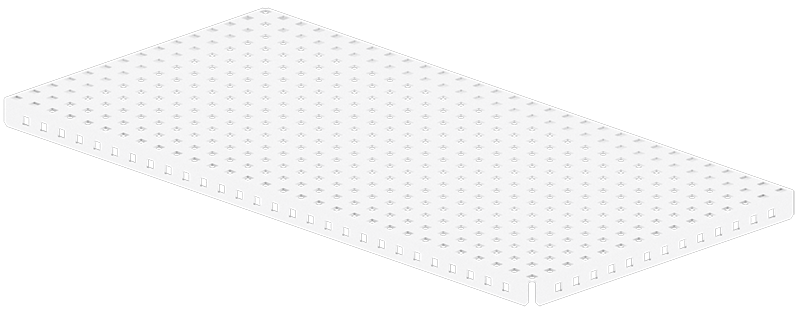

Πλάκα βάσης 15x30 Πλάκα βάσης 15x30. 276-1341 3 Αυτά διατίθενται σε τρία κουτιά των δύο βάσεων.

Θα χρειαστεί να ανοίξετε ένα από αυτά τα κουτιά ενώ οργανώνετε τον αποθηκευτικό σας χώρο για να δημιουργήσετε δύο σετ των τριών.		 Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

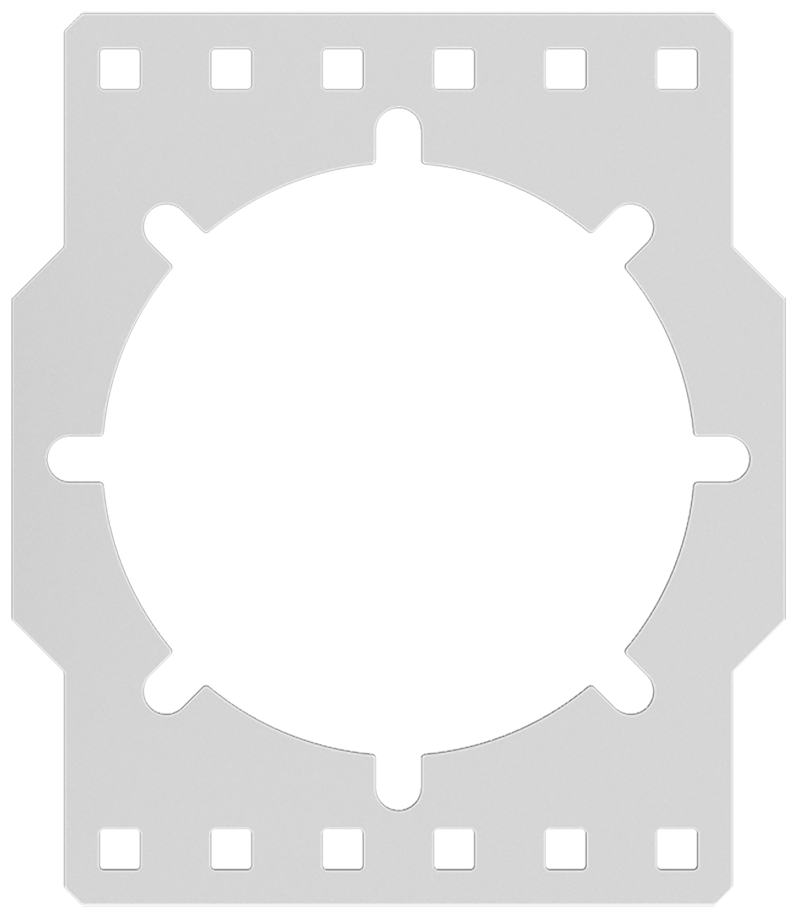

Τροφοδότης δίσκου - Κάτω Τροφοδότης δίσκου - Κάτω. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7720

Αριθμός μεμονωμένου εξαρτήματος:
276-7720-001		 1 Διατίθεται σε 1 σακούλα

Ετικέτα για μια σακούλα που περιέχει τα δύο κομμάτια τροφοδότη δίσκων. 		Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

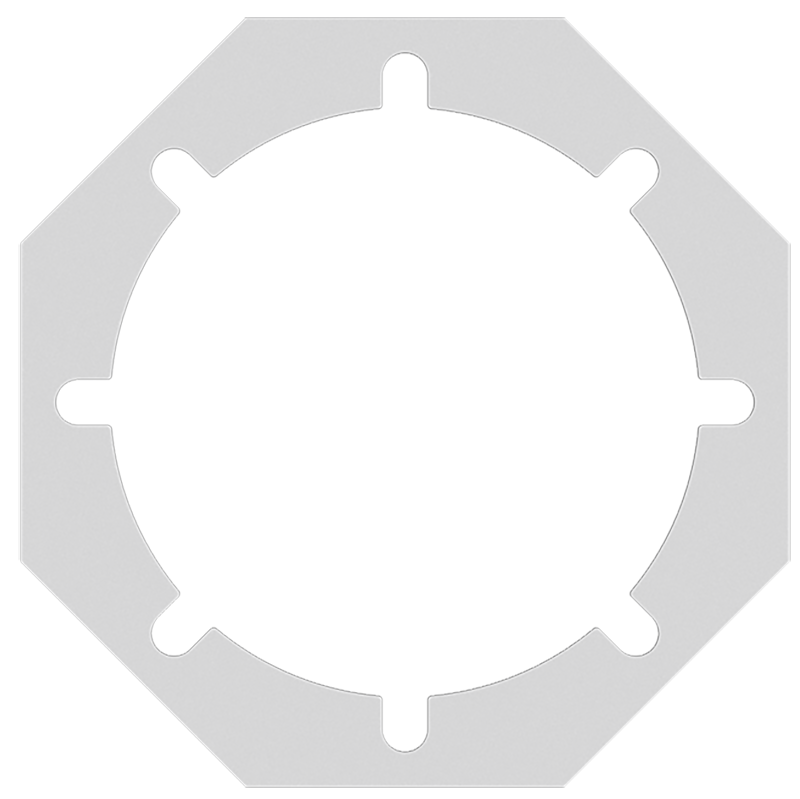

Τροφοδότης δίσκου - Επάνω Τροφοδότης δίσκου - Επάνω. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7720

Αριθμός μεμονωμένου εξαρτήματος:
276-7720-002		 1

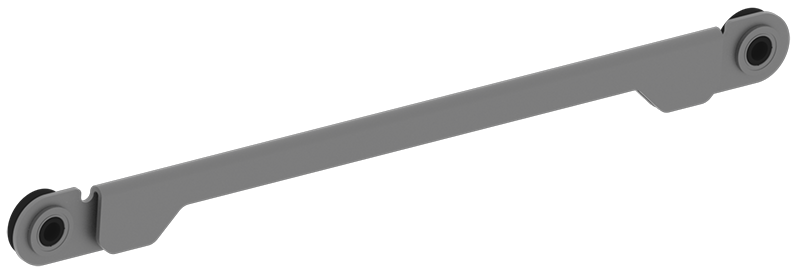

Μπάρα μπράτσου Μπάρα βραχίονα. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-500		 2 Διατίθεται σε 1 σακούλα

Ετικέτα για μια τσάντα που περιέχει τα κομμάτια του κιτ ρομποτικού βραχίονα. 		Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

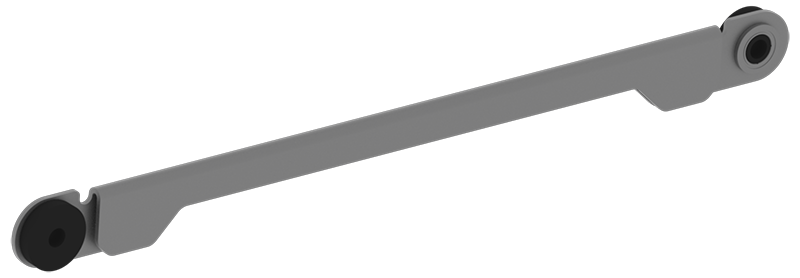

Μπάρα βραχίονα 2 Μπάρα βραχίονα 2. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-501		 1

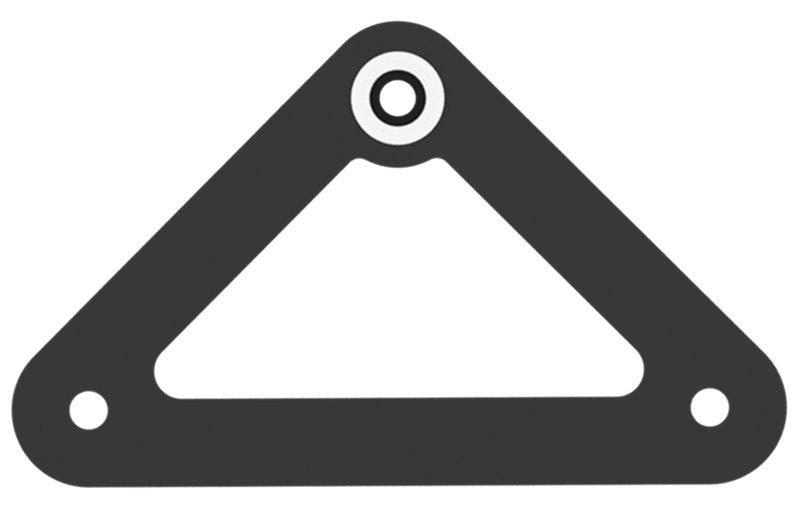

Πλάκα μεταφοράς βραχίονα Πλάκα μεταφοράς βραχίονα. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-600		 1

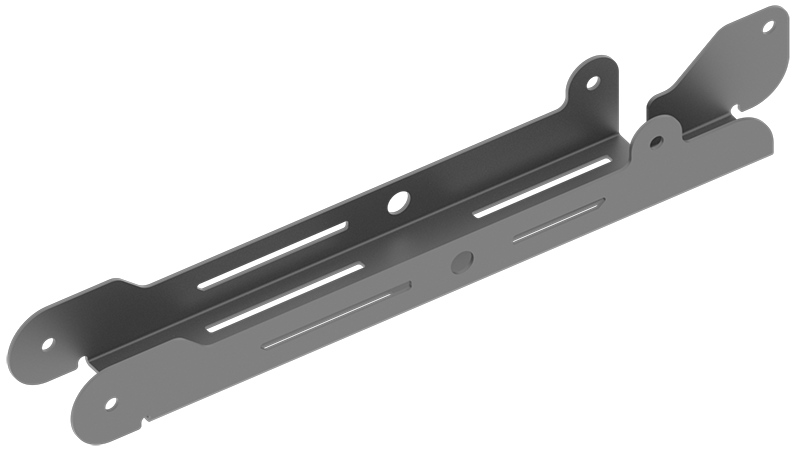

Άρθρωση βραχίονα 3 Άρθρωση βραχίονα 3. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-006		 1

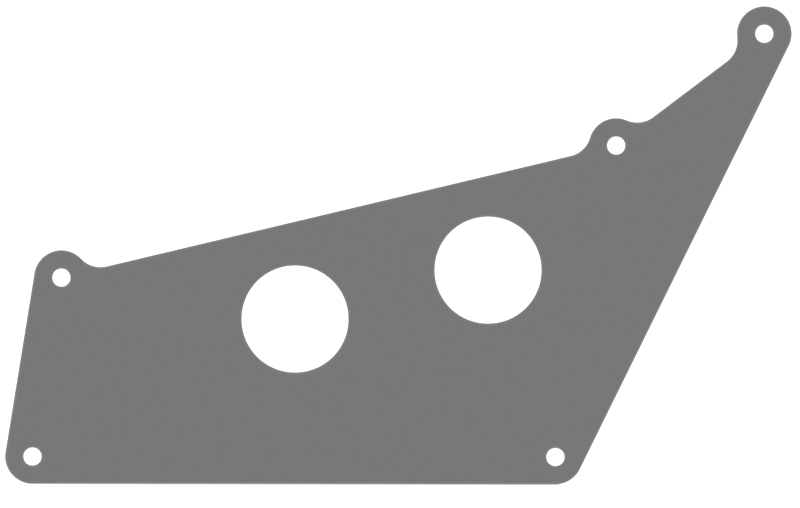

Jig για το Arm Mastering Πλάνο για το Arm Mastering. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-011		 1

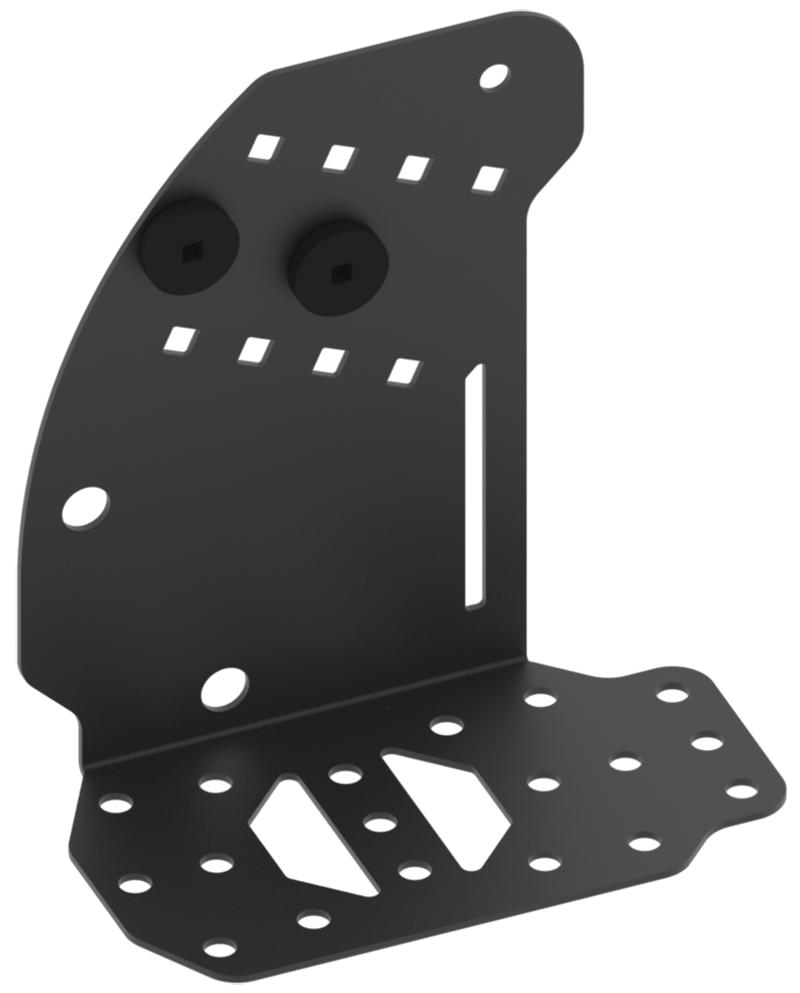

Άρθρωση βραχίονα 1 - Αριστερά Άρθρωση βραχίονα 1 - Αριστερή. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-100		 1

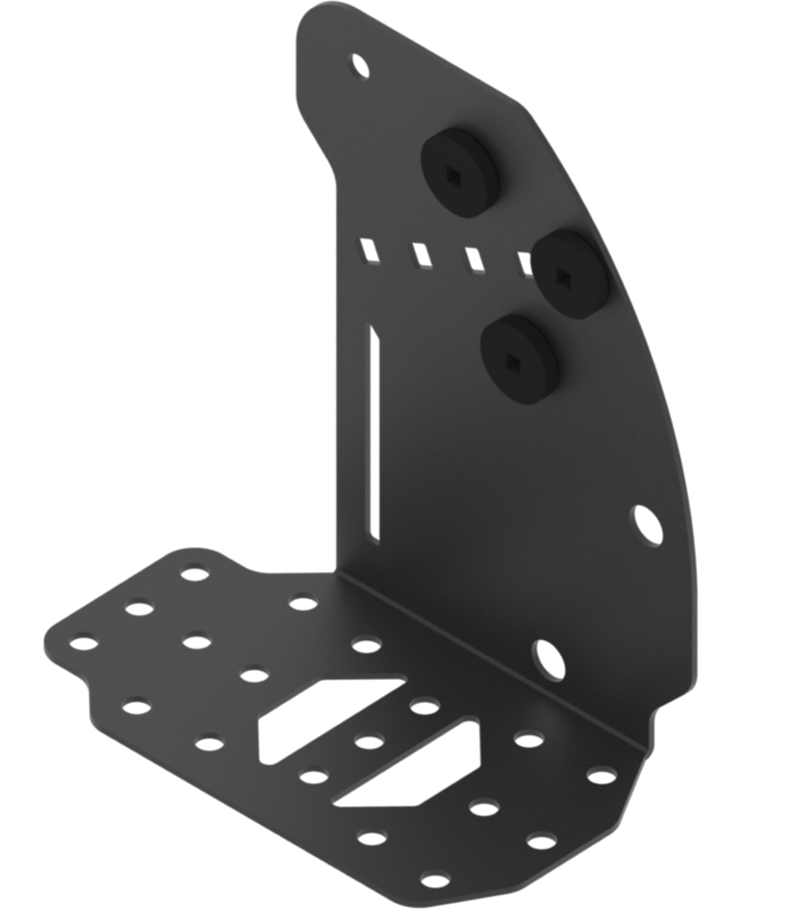

Άρθρωση βραχίονα 1 - Δεξιά Άρθρωση βραχίονα 1 - Δεξιά. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-200		 1

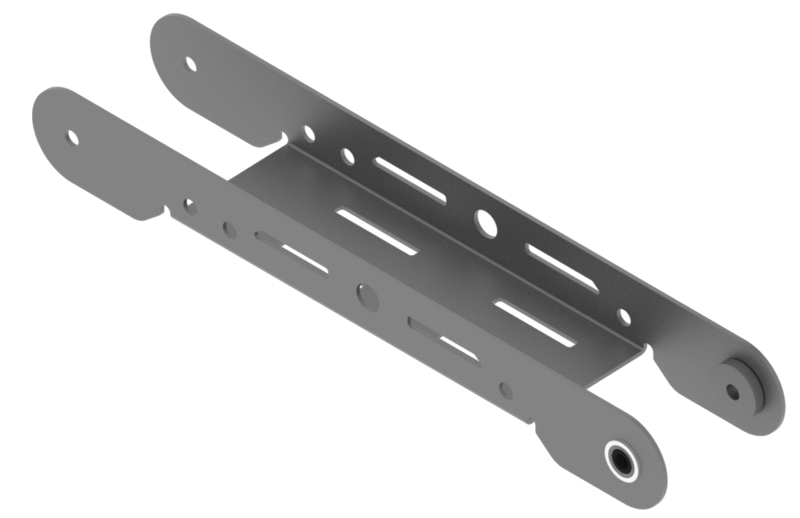

Άρθρωση βραχίονα 2 Άρθρωση βραχίονα 2. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-300		 1

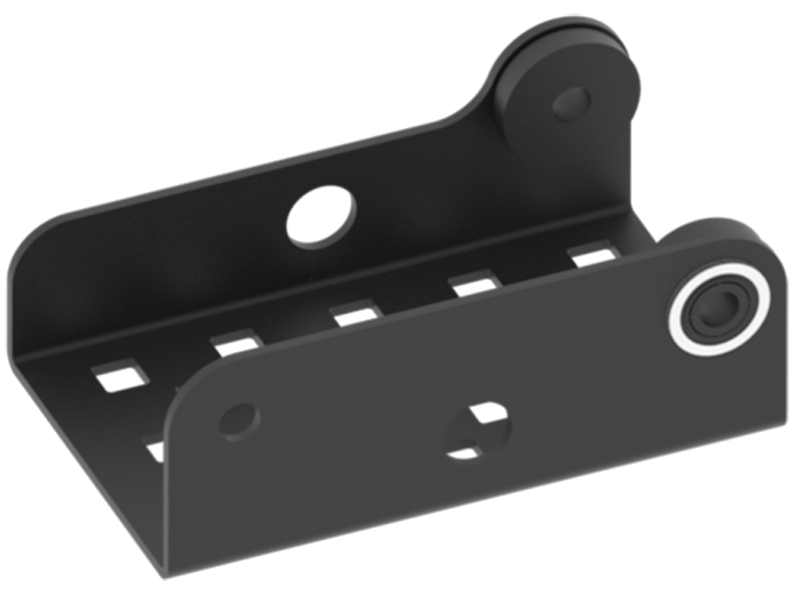

Άρθρωση βραχίονα 4 Άρθρωση βραχίονα 4. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-7151

Αριθμός μεμονωμένου εξαρτήματος:
276-7151-400		 1

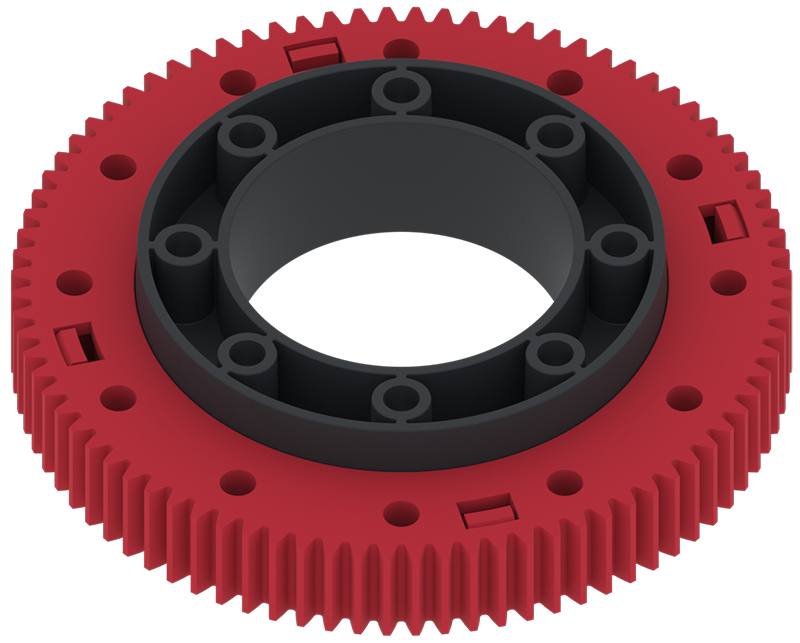

Κιτ ρουλεμάν πικάπ Μεγάλο ρουλεμάν πικάπ. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-5652

Αριθμός μεμονωμένου εξαρτήματος:
276-5652-000		 1 Διατίθεται σε 1 σακούλα

Ετικέτα για μια τσάντα που περιέχει τα κομμάτια του κιτ ρουλεμάν πικάπ. 		Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

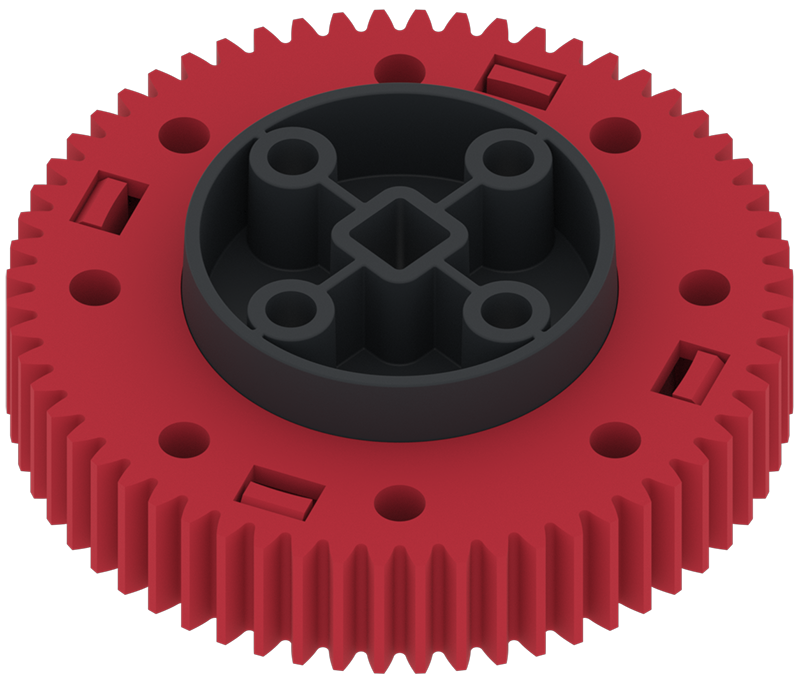

Κιτ ρουλεμάν πικάπ Μικρό ρουλεμάν πικάπ. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-5652

Αριθμός μεμονωμένου εξαρτήματος:
276-5652-004		 1

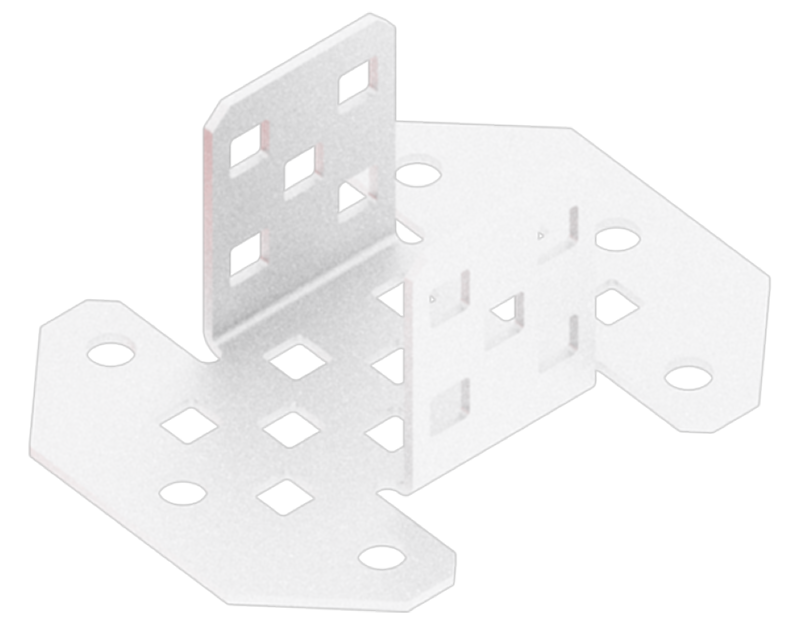

Κιτ ρουλεμάν πικάπ Βάση στήριξης πικάπ. Αυτό το εξάρτημα διατίθεται σε αυτήν τη συσκευασία:
276-5652

Αριθμός μεμονωμένου εξαρτήματος: 276-5652-007		 1

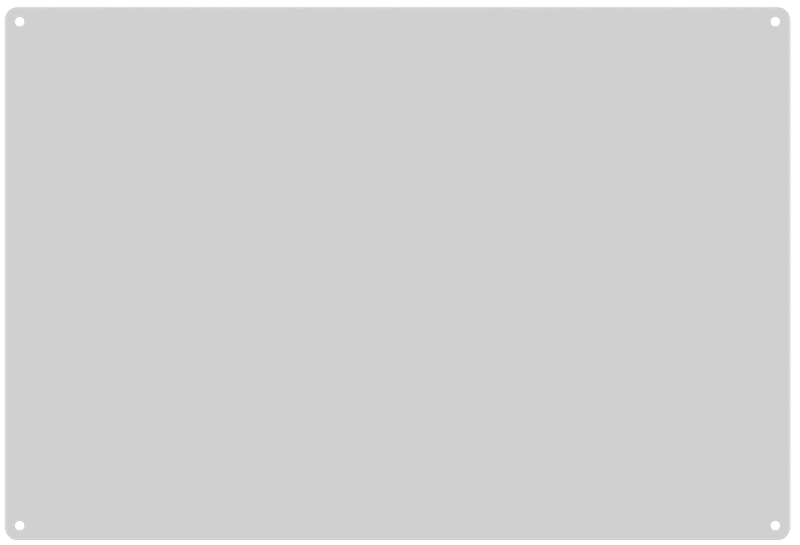

Επιφάνεια στεγνού σβήματος Επιφάνεια στεγνού σβήματος. 276-7157-006 1 Αυτή η επιφάνεια στεγνού σβήματος μπορεί εύκολα να ενσωματωθεί στα τοιχώματα του κουτιού επειδή είναι διαφανής.

Βεβαιωθείτε ότι την προσέχετε στα πλάγια του κουτιού ή κατά μήκος του πάτου.		 Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

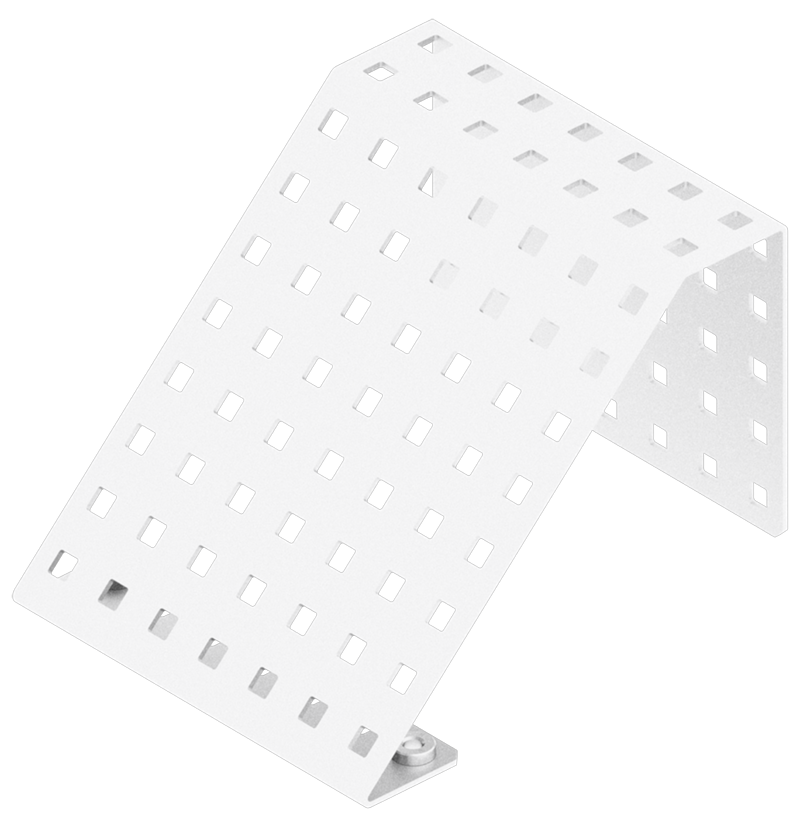

Συγκρότημα βάσης εγκεφάλου ρομπότ Συγκρότημα βάσης εγκεφάλου ρομπότ. 276-7152-002 1 Διατίθεται σε 1 συσκευασία των 1 τεμαχίου Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

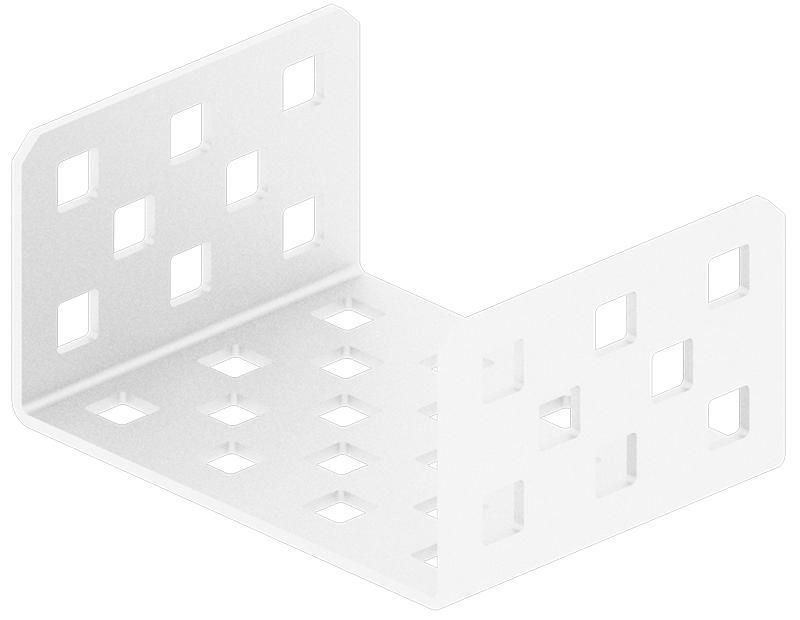

Βάση Μεταφορικού Ταινιοδρόμου Εισόδου-Εξόδου Βάση μεταφοράς εισόδου-εξόδου. 276-7153-001 8 Διατίθεται σε 1 συσκευασία των 8 τεμαχίων Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

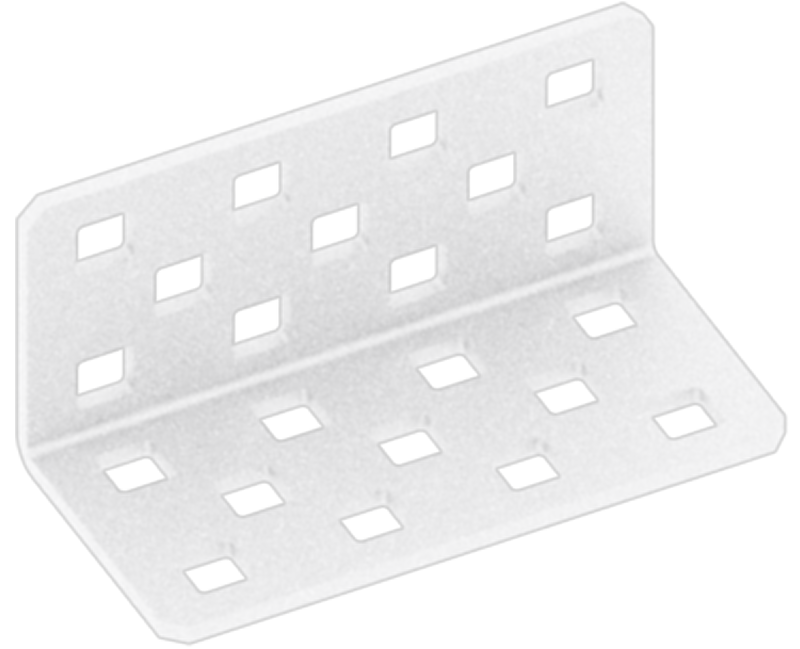

Γωνιακό ζευγάρι Gusset Γωνιακό ζεύγος γόνατος. 276-2578-001 8 Διατίθεται σε 1 συσκευασία των 8 τεμαχίων Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

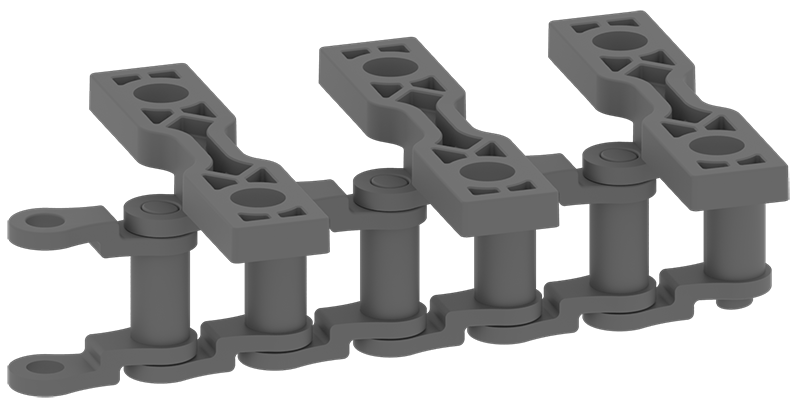

Αλυσίδα μεταφοράς υψηλής αντοχής Αλυσίδα μεταφοράς υψηλής αντοχής. 276-7141 6 αλυσίδες Διατίθεται σε πολλαπλές σακούλες των 6 αλυσίδων.

Χρειάζεται μόνο μία σακούλα για τον Κάδο 1.

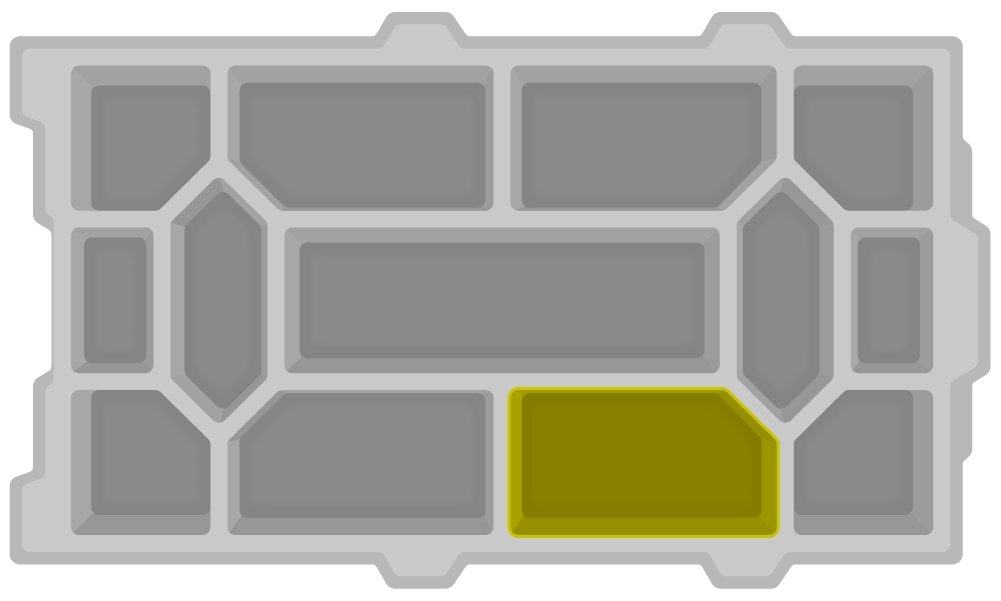

Οι άλλες σακούλες θα τοποθετηθούν στον Κάδο 3.		 Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.
1x25 Χαλύβδινη ράβδος Χαλύβδινη ράβδος 1x25. 275-1141-001 8 Διατίθεται σε 1 συσκευασία των 8 τεμαχίων Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

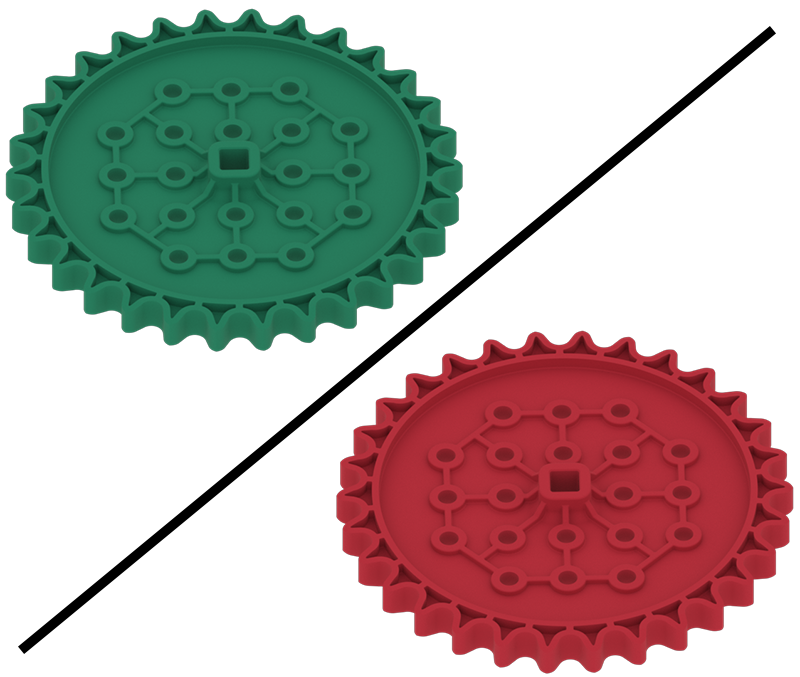

Γρανάζι υψηλής αντοχής 30T

Σημείωση: Αυτό το εξάρτημα βρίσκεται αυτήν τη στιγμή σε διαδικασία μετάβασης από πράσινο σε κόκκινο.		 Γρανάζι υψηλής αντοχής 30T. Εμφανίζονται τόσο η παλαιότερη πράσινη έκδοση όσο και η νέα κόκκινη έκδοση. Αυτό το εξάρτημα διατίθεται σε συσκευασία:
276-3880

Αριθμός μεμονωμένου εξαρτήματος:
276-2252-007		 4 Διατίθεται σε συσκευασίες γραναζιών υψηλής αντοχής 30 δοντιών.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Μόνο μία από αυτές τις συσκευασίες χρειάζεται για το δοχείο 1.

Οι άλλες συσκευασίες θα τοποθετηθούν στο δοχείο 3.		 Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.

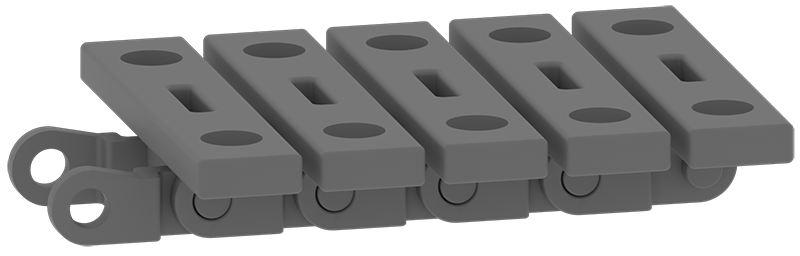

Κιτ σύνδεσης αλυσίδας υψηλής αντοχής Κιτ συνδέσμων αλυσίδας υψηλής αντοχής. 276-7578 6 σύνδεσμοι Διατίθεται σε πολλαπλές σακούλες των 6 συνδέσμων.

Χρειάζεται μόνο μία σακούλα για τον Κάδο 1.

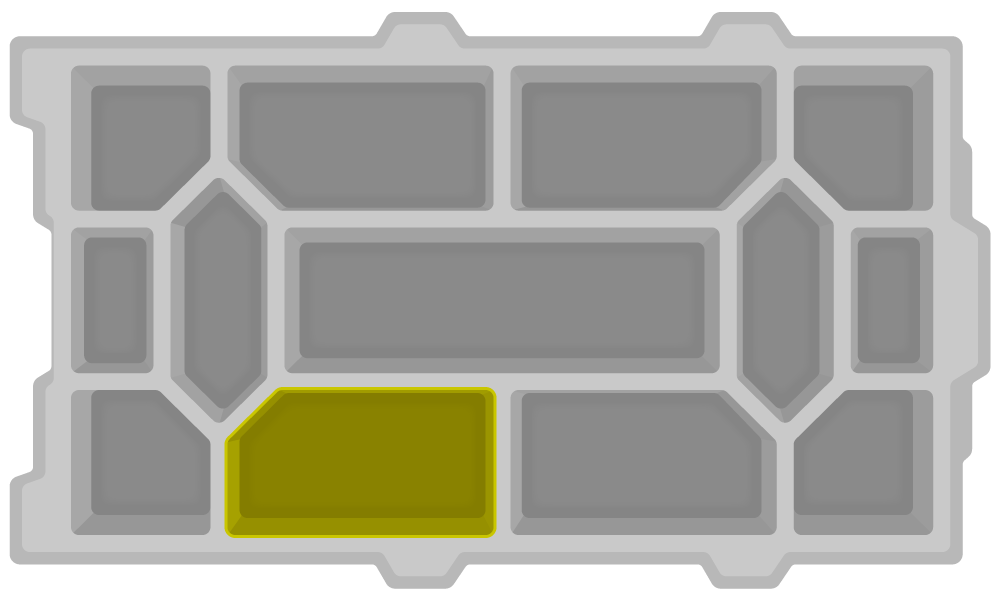

Οι άλλες σακούλες θα τοποθετηθούν στον Κάδο 3.		 Αυτό το κομμάτι βρίσκεται στη βάση του κάδου αποθήκευσης.


Μόλις όλα τα εξαρτήματα από το κιτ Workcell τοποθετηθούν στη βάση του δοχείου αποθήκευσης 1, η βάση θα μοιάζει με αυτήν την εικόνα.

Κάτοψη της βάσης του δοχείου αποθήκευσης 1 από πάνω προς τα κάτω για να δείξει πώς πρέπει να συσκευάζονται τα κομμάτια.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
