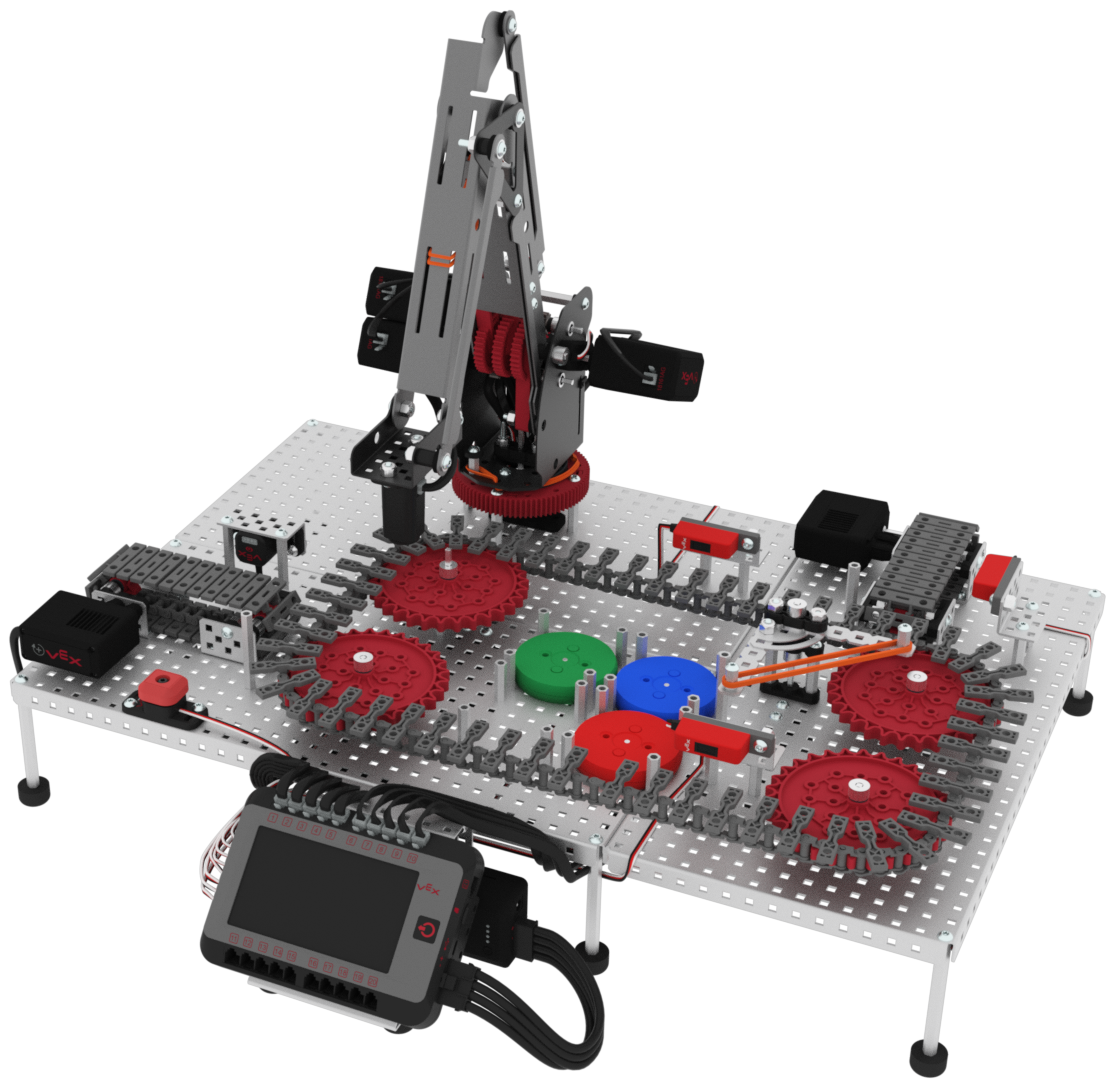

Η συναρμολόγηση του VEX V5 Workcell είναι μια διασκεδαστική και εκπαιδευτική δραστηριότητα.

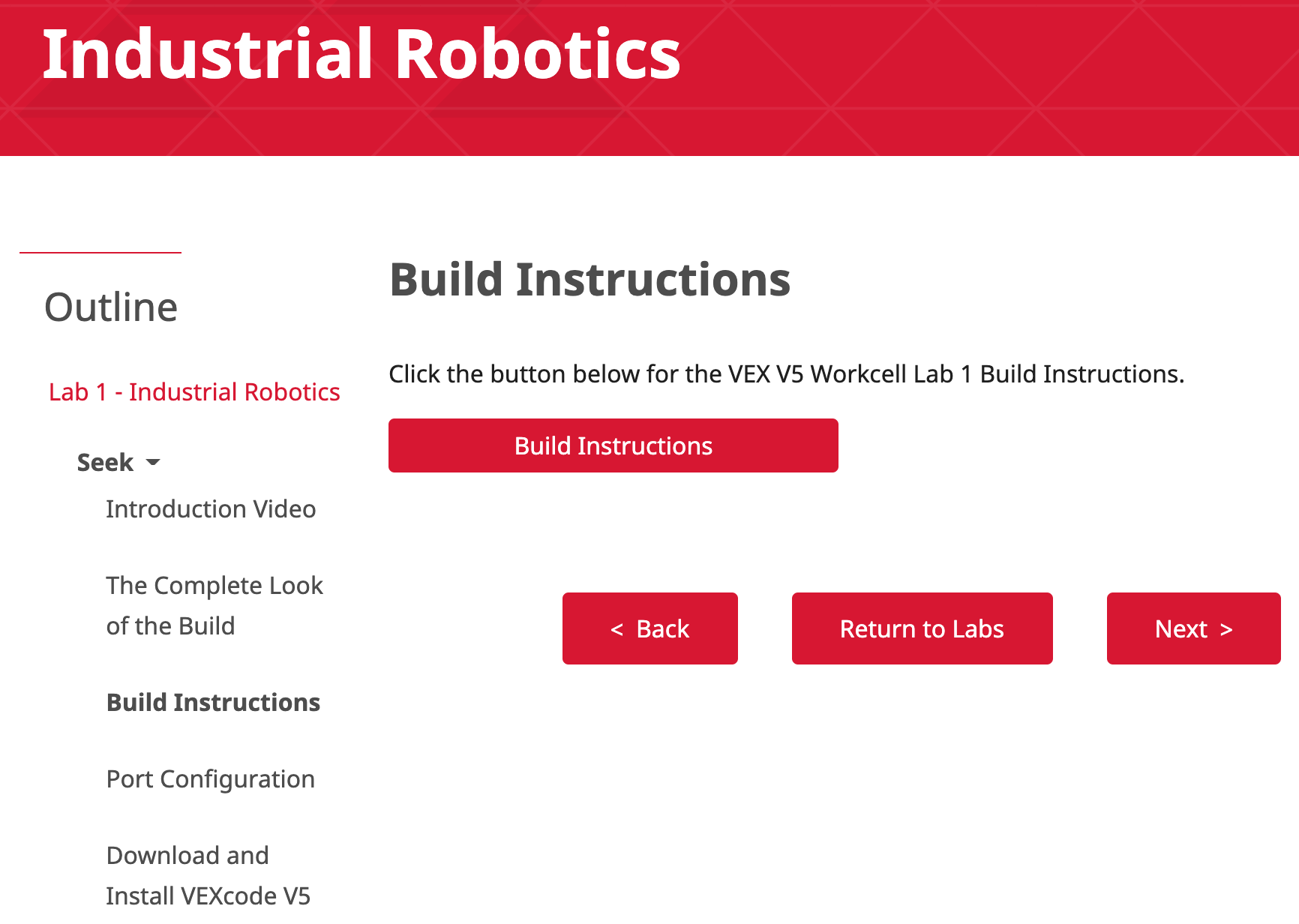

Οι Οδηγίες Κατασκευής που βρίσκονται στην ενότητα Αναζήτηση των Εργαστηρίων STEM του V5 Workcell παρέχουν λίστες εξαρτημάτων και λεπτομερείς εικόνες για να καθοδηγήσουν τον μαθητή κατά τη συναρμολόγηση.
Τι είναι η δομή V5;

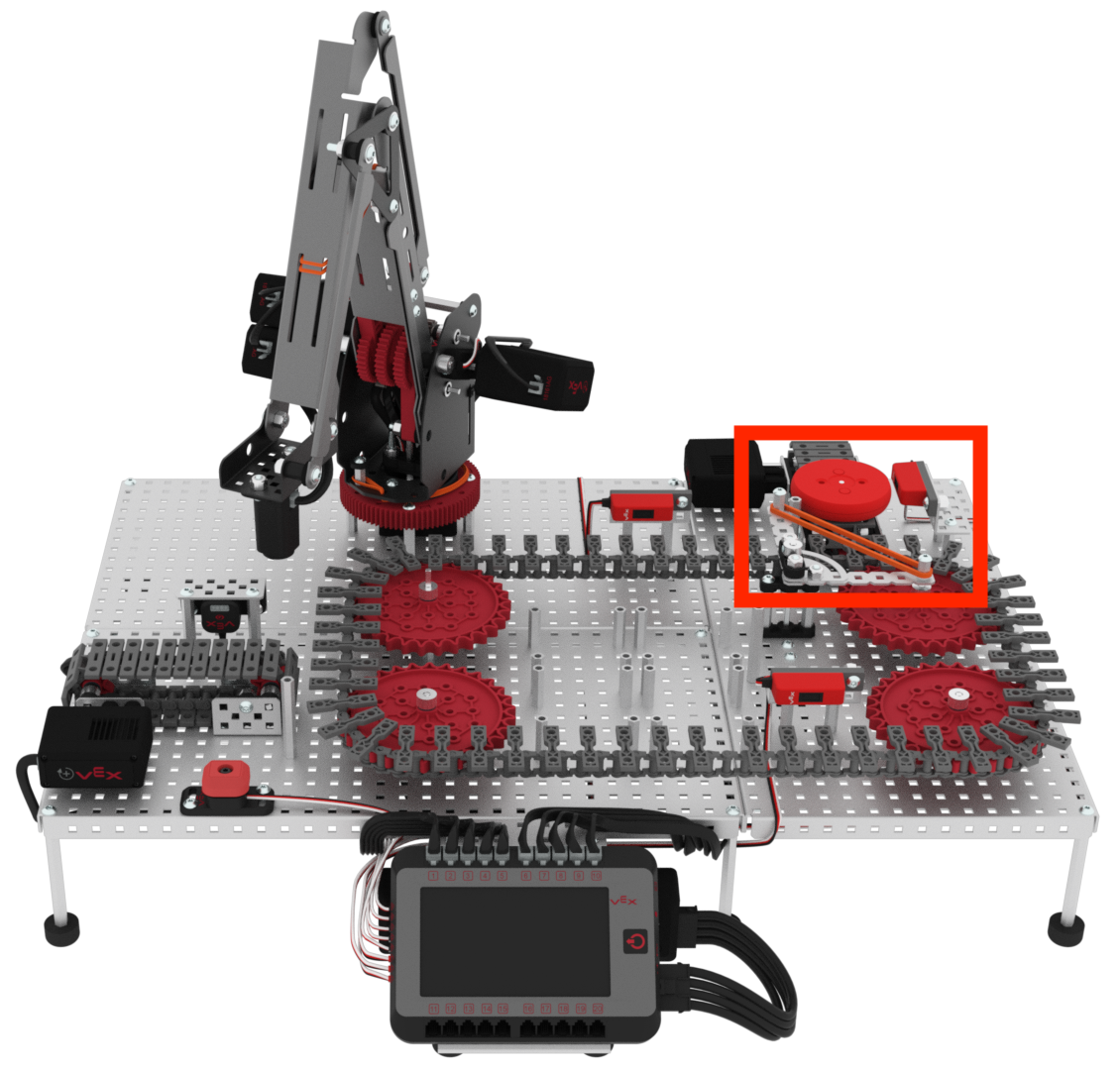

Η δομή V5 αποτελείται από όλα τα πλαστικά και μεταλλικά κομμάτια που βρίσκονται στο V5 Workcell και αποτελούν την πλατφόρμα, τις βάσεις, τη βάση σήμανσης, τον ρομποτικό βραχίονα και τους συνδετήρες που τα συγκρατούν όλα μαζί.
Συμβουλές και κόλπα κατά την εργασία με τη δομή V5

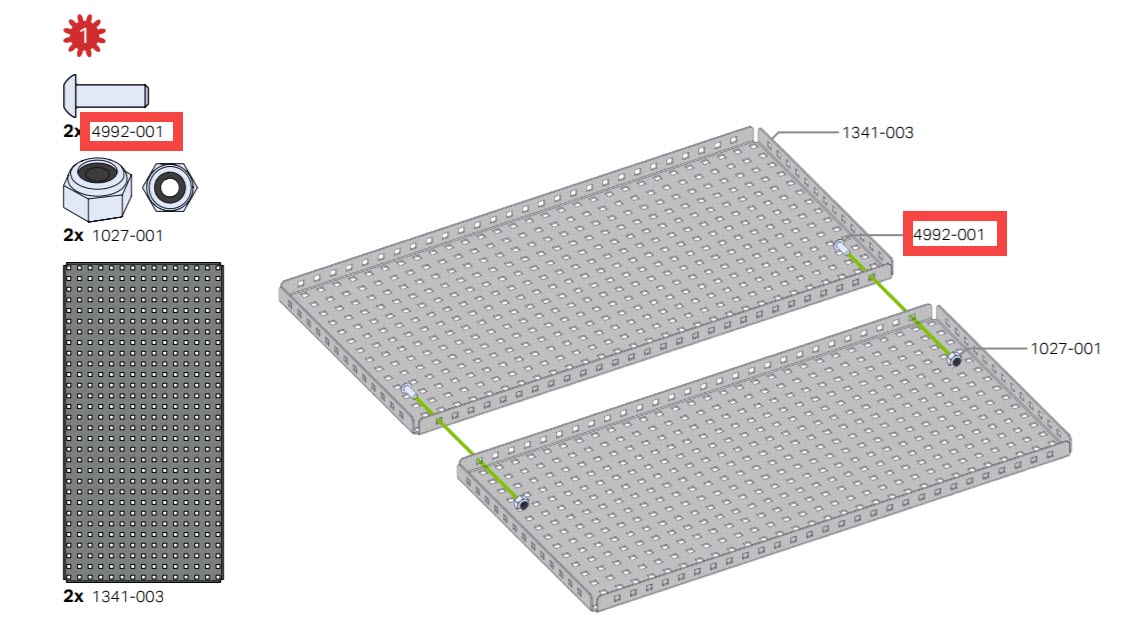

Οι οδηγίες κατασκευής που περιλαμβάνονται στα εργαστήρια STEM του V5 Workcell περιλαμβάνουν τους αριθμούς εξαρτημάτων στη λίστα εξαρτημάτων και στις λεπτομερείς εικόνες συναρμολόγησης. Αυτό μπορεί να βοηθήσει να διασφαλιστεί ότι ο κατασκευαστής χρησιμοποιεί τα σωστά εξαρτήματα κατά τη συναρμολόγηση, καθώς και να παράσχει την ποσότητα για το πόσα από ένα συγκεκριμένο εξάρτημα απαιτούνται. Προσθέτει στην ευκολία συναρμολόγησης τη συλλογή όλων των απαραίτητων εξαρτημάτων πριν από την έναρξη ενός βήματος στις Οδηγίες Κατασκευής.

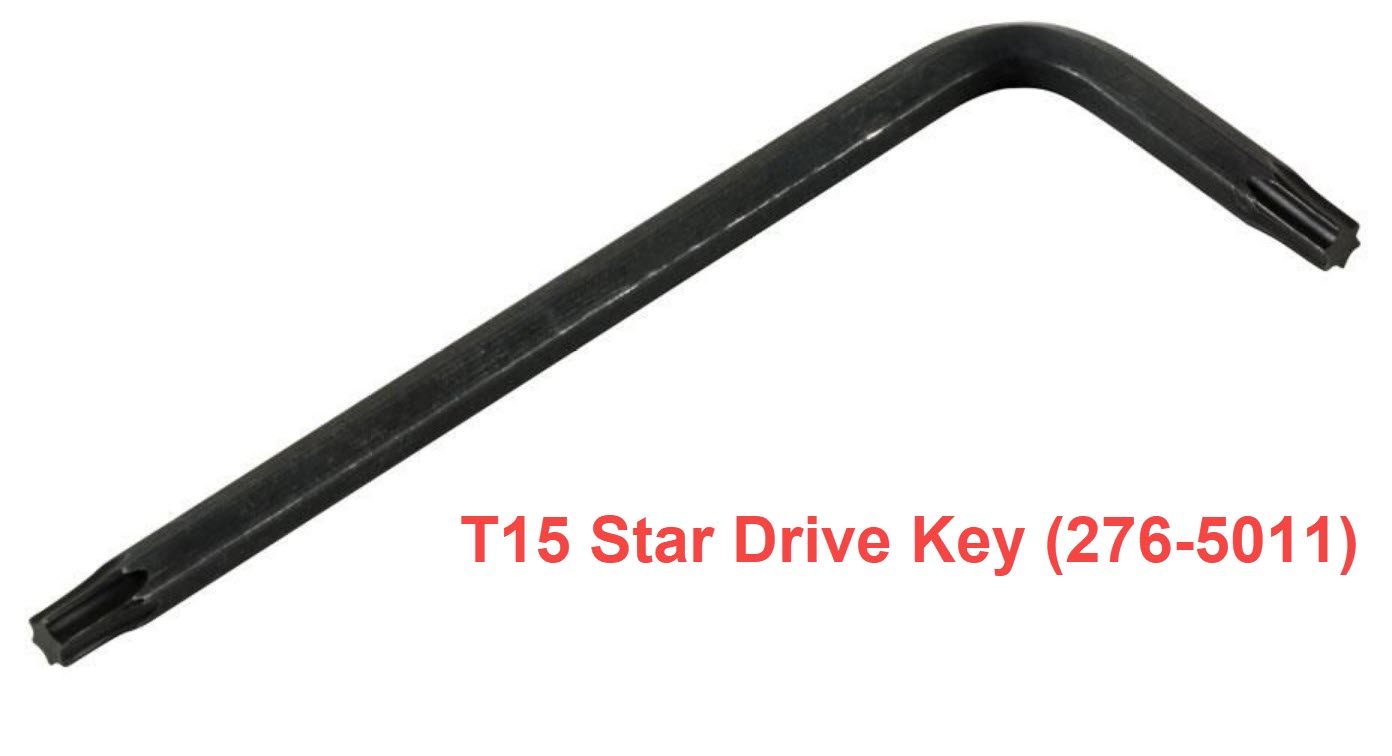

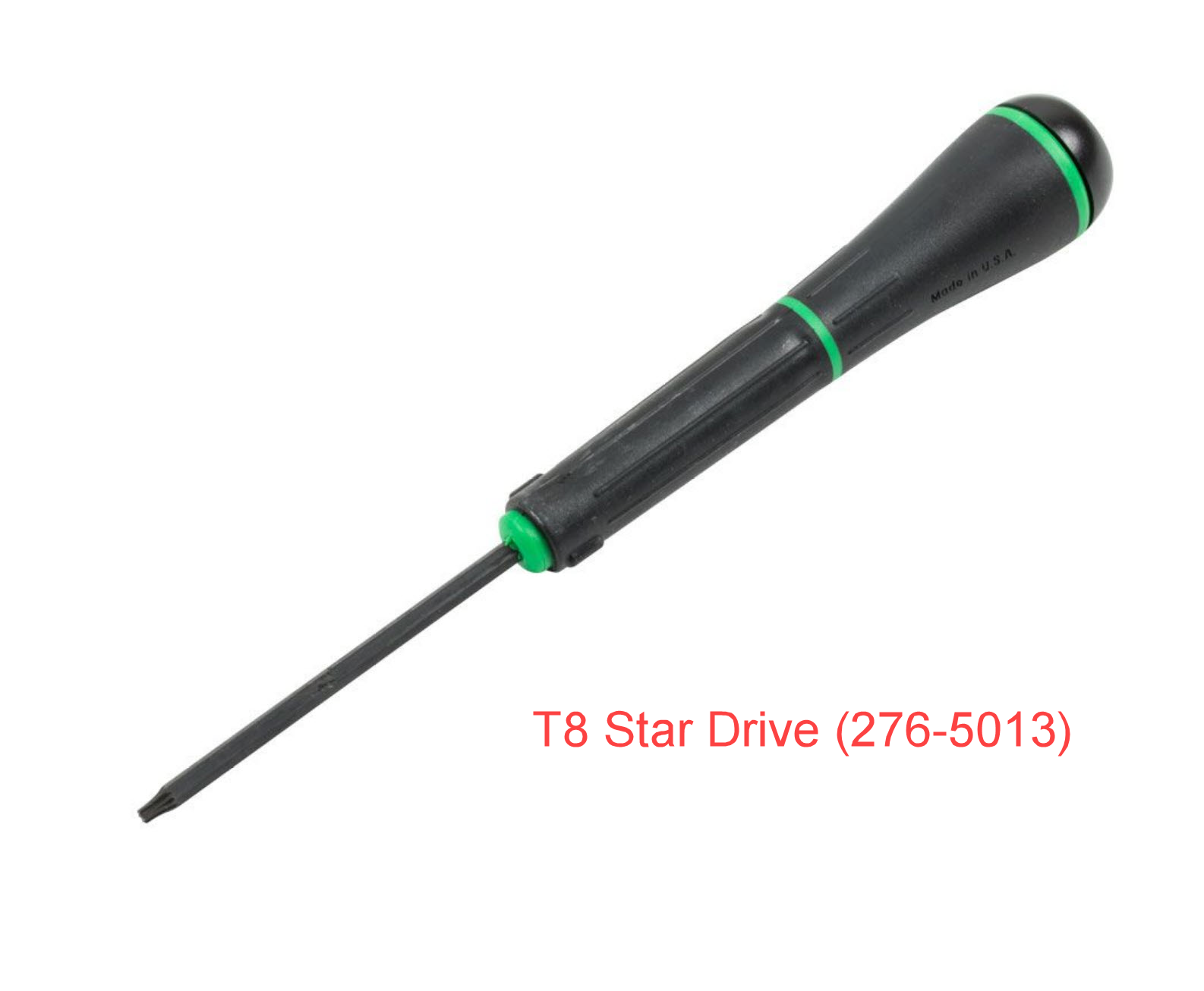

Τα εργαλεία VEX που χρησιμοποιούνται για το σφίξιμο των συνδετήρων περιλαμβάνουν κλειδιά, κλειδιά αστεροειδούς κίνησης και κατσαβίδια αστεροειδούς κίνησης. Οι μονάδες Star Drive διατίθενται σε δύο μεγέθη. Το T15 Star Drive είναι το μεγαλύτερο από τα δύο και χρησιμοποιείται με τις βίδες που βρίσκονται στο κιτ V5 Workcell. Η κίνηση T8 Star είναι μικρότερη και χρησιμοποιείται για το σφίξιμο των βιδών ασφάλισης στα κολάρα άξονα.

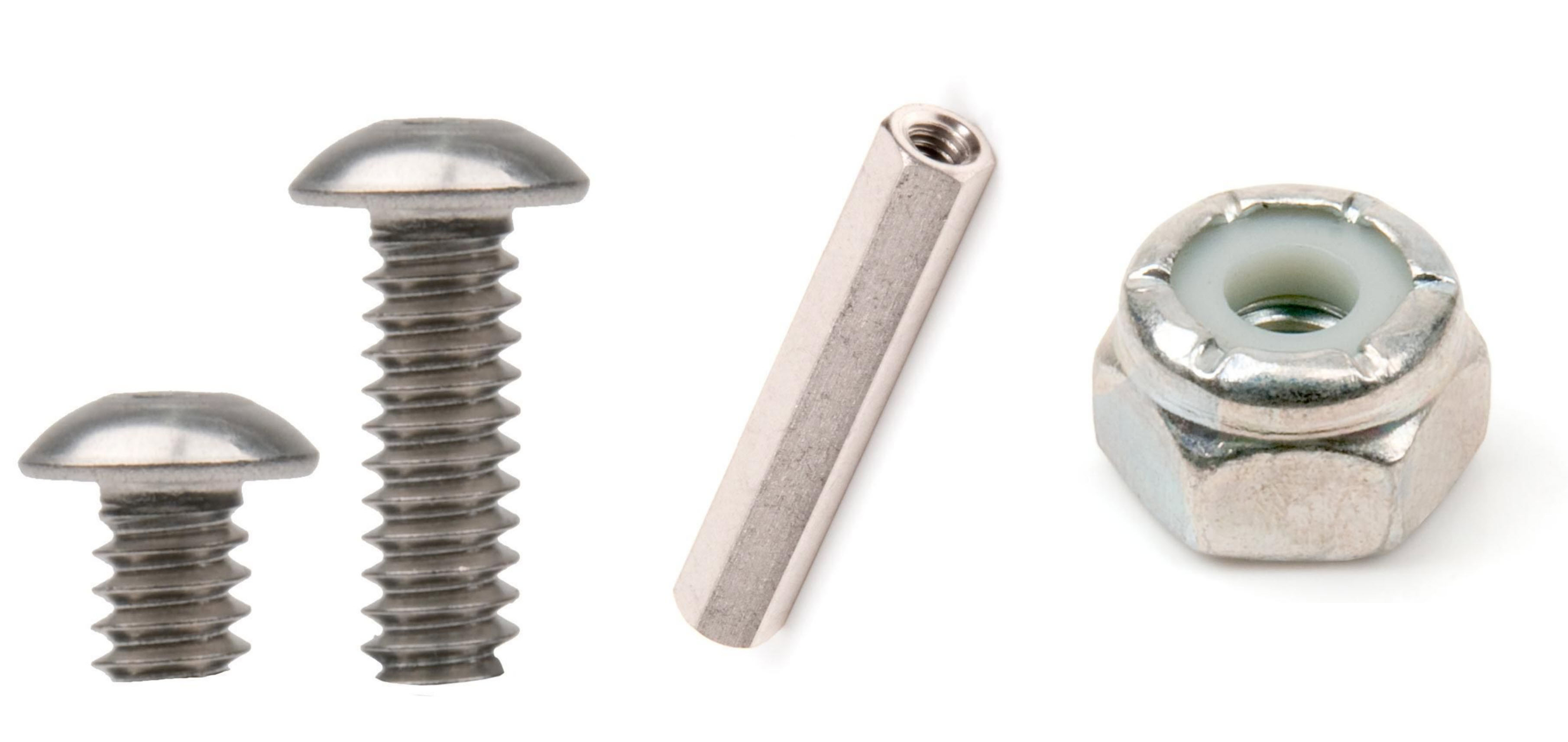

Οι βίδες, οι αποστάτεςκαι τα παξιμάδια μπορούν να συναρμολογηθούν σφιχτά με το χέρι για να τα συνδέσετε. Ωστόσο, για το σφίξιμο αυτών των συνδετήρων πρέπει να χρησιμοποιηθούν κλειδιά και κλειδιά με αστεροειδή κίνηση. Η χρήση των συνδετήρων V5 θα σας παράσχει περισσότερες πληροφορίες που θα σας βοηθήσουν να συναρμολογήσετε την κατασκευή σας.
Μια απογυμνωμένη βίδα μπορεί να αποτελέσει πρόβλημα κατά τη συναρμολόγηση, ωστόσο υπάρχουν μερικές συμβουλές για το Αφαίρεση απογυμνωμένων βιδών V5.

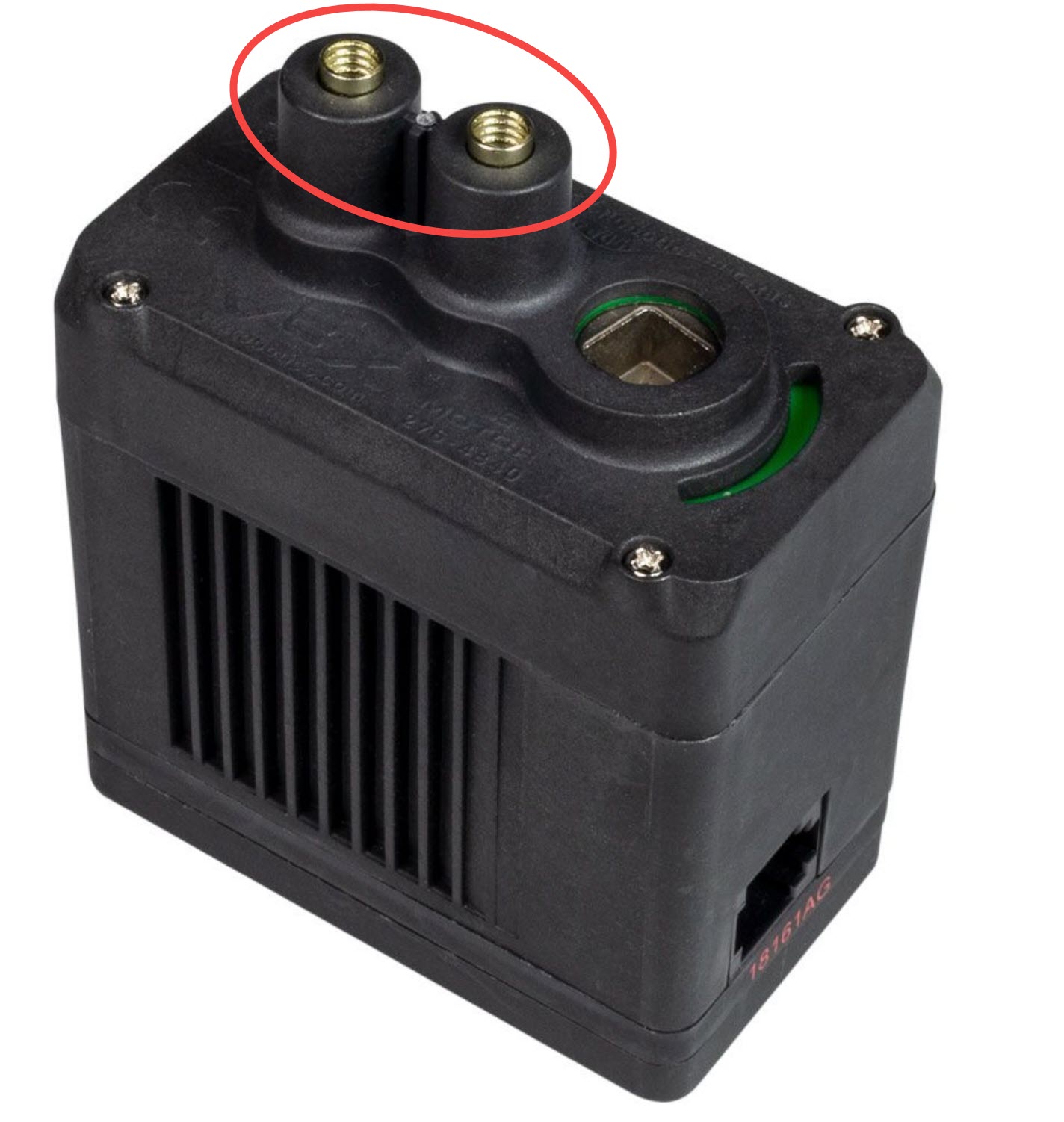

Μην σφίγγετε υπερβολικά τις βίδες στο V5 Smart Motor #8-32 Ένθετα με σπείρωμα. Αυτό θα μπορούσε να προκαλέσει ζημιά στα ένθετα.

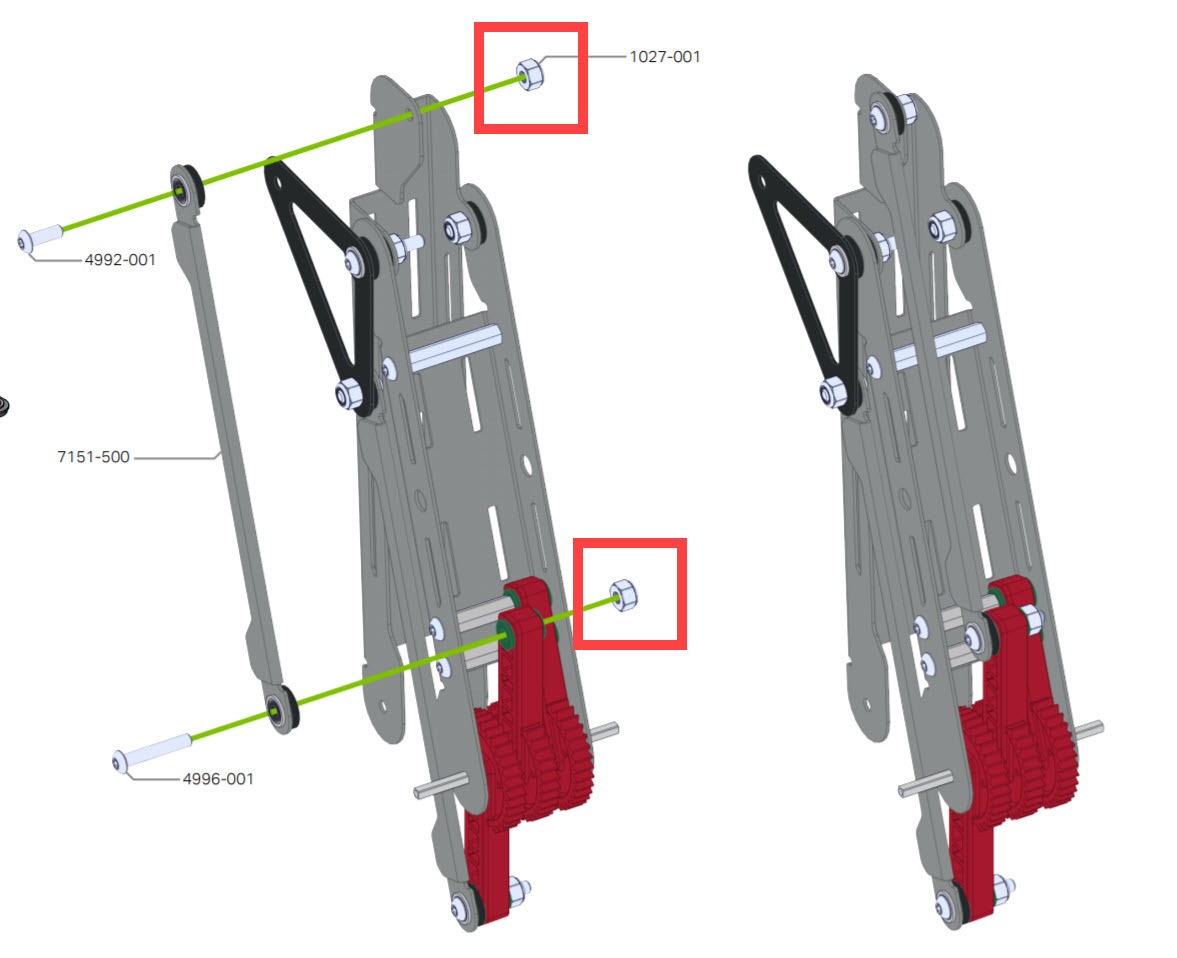

Μην σφίγγετε υπερβολικά τα παξιμάδια Nylock στα σημεία περιστροφής. Το υπερβολικό σφίξιμο θα προκαλέσει το δέσιμο της ένωσης ενός σημείου περιστροφής και την αδυναμία εύκολης περιστροφής.
