Το VEX GO είναι ένα εύκολο σύστημα κατασκευής που επιτρέπει στους μαθητές από την τρίτη έως την πέμπτη τάξη να δημιουργήσουν πολλά εκπαιδευτικά έργα. Η ευελιξία και η λειτουργικότητά του μπορούν επίσης να χρησιμοποιηθούν σε υψηλότερες ποιότητες.

Δύο παιδιά σκύβουν μπροστά για να κοιτάξουν την κατασκευή VEX GO τους ενώ συνδέουν εξαρτήματα. Το τραπέζι διαθέτει κιτ VEX GO και ανταλλακτικά τριγύρω.

Αυτό το άρθρο θα σας παρουσιάσει τα εξαρτήματα που θα σας επιτρέψουν να συνδέσετε άλλα εξαρτήματα του VEX GO μεταξύ τους.

Καρφίτσες

Οι καρφίτσες είναι μικρά πλαστικά μέρη που χρησιμοποιούνται για την κατασκευή έργων VEX GO. Υπάρχουν τέσσερις διαφορετικοί τύποι καρφίτσες: οι κόκκινες καρφίτσες, οι πράσινες καρφίτσες, οι ροζ καρφίτσες και οι γκρι καρφίτσες.

Κόκκινες καρφίτσες

Διάγραμμα ενός κομματιού κόκκινης καρφίτσας, με βέλη που δείχνουν και επισημαίνουν τη φλάντζα και τους πείρους της.

Οι κόκκινες ακίδες είναι ο πιο συχνά χρησιμοποιούμενος σύνδεσμος για το σύστημα VEX GO. Αυτές οι καρφίτσες έχουν δύο στρογγυλά καρφιά που χωρίζονται από μια φλάντζα.

Διάγραμμα ενός κομματιού κόκκινης καρφίτσας που συνδέει μια πράσινη δοκό με μια άσπρη πλάκα συνδέοντας τους πείρους της μέσω των στρογγυλών οπών των κομματιών.

Οι κόκκινες καρφίτσες επιτρέπουν τη σύνδεση δύο μερών με στρογγυλές τρύπες, όπως μια πράσινη δοκός με μια λευκή πλάκα.

Πράσινες καρφίτσες

Διάγραμμα ενός κομματιού πράσινης καρφίτσας, με μια ετικέτα που δείχνει ότι ένας από τους πείρους της είναι δύο φορές μακρύτερος από αυτόν μιας κόκκινης καρφίτσας.

Οι πράσινες καρφίτσες μοιάζουν πολύ με τις κόκκινες καρφίτσες. Ωστόσο, η μία πλευρά μιας πράσινης καρφίτσας έχει έναν πάσσαλο που είναι δύο φορές μακρύτερος από έναν κόκκινο πάσσαλο.

Διάγραμμα τριών τεμαχίων δοκού που συνδέονται με ένα κομμάτι πράσινης καρφίτσας.

Ο μακρύτερος πείρος επιτρέπει τη σύνδεση δύο επιπέδων πλαστικών εξαρτημάτων στη μία πλευρά της Πράσινης Πείρας και ενός πάχους πλαστικού εξαρτήματος στην άλλη. Για παράδειγμα, η μία πλευρά της πράσινης καρφίτσας μπορεί να εισαχθεί σε μια μαύρη μεγάλη δοκό. Μια πορτοκαλί δέσμη μπορεί να εισαχθεί στην άλλη πλευρά του πείρου. Στη συνέχεια, μπορεί να εισαχθεί μια ροζ δέσμη πάνω από την πορτοκαλί δέσμη.

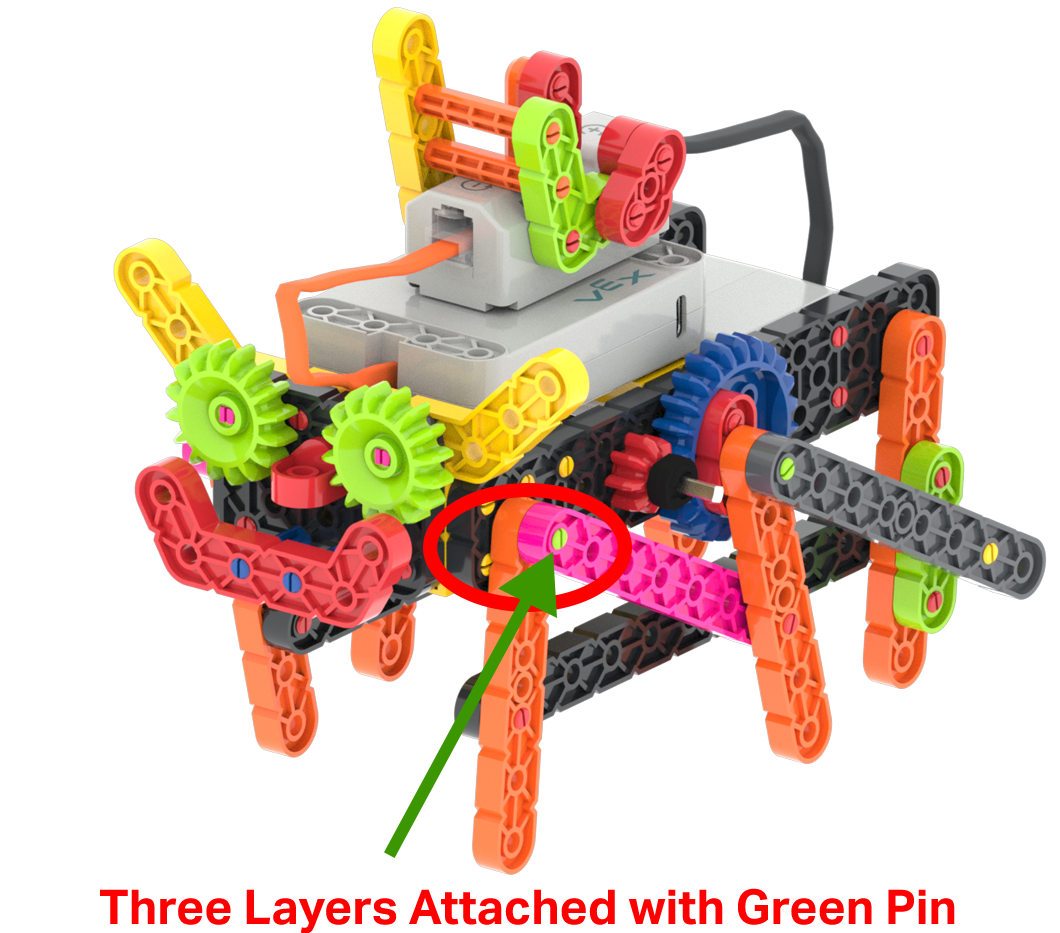

Διάγραμμα της κατασκευής του VEX GO Crawler με μία από τις αρθρώσεις του κυκλωμένη και σημειωμένη ότι αποτελείται από τρία στρώματα κομματιών που συνδέονται με μια πράσινη καρφίτσα.

Αυτό θα επιτρέψει τη σύνδεση και των τριών στρωμάτων των εξαρτημάτων.

Ροζ καρφίτσες

Διάγραμμα ενός κομματιού ροζ καρφίτσας, με ετικέτες που δείχνουν ότι έχει ένα τμήμα που είναι τετράγωνο πασσαλάκι, ένα τμήμα που είναι στρογγυλό πασσαλάκι και, στη συνέχεια, ένα καπάκι στο τέλος.

Μια ροζ καρφίτσα έχει κάποια ιδιαίτερα χαρακτηριστικά. Διαθέτει καπάκι για να μην γλιστράει μέσα από μια στρογγυλή τρύπα. Έχει ένα στρογγυλό τμήμα που του επιτρέπει να εισάγεται σε μια στρογγυλή τρύπα και έχει ένα τετράγωνο πείρο που του επιτρέπει να εισάγεται σε μια τετράγωνη τρύπα.

Διάγραμμα μιας ροζ καρφίτσας που εισάγεται μέσα από μια μπλε δοκό και στην τετράγωνη τρύπα ενός μπλε τροχού, ασφαλίζοντάς την στη θέση της χωρίς να περιορίζει την περιστροφή της.

Για παράδειγμα, μια ροζ καρφίτσα θα μπορούσε να εισαχθεί μέσα από μια μπλε δέσμη και το καπάκι της θα την εμποδίσει να περάσει. Η στρογγυλή περιοχή της ροζ καρφίτσας ταιριάζει στην τρύπα της μπλε δοκού και ο τετράγωνος πείρος μπορεί να χωρέσει στην τετράγωνη τρύπα ενός μπλε γραναζιού, επιτρέποντας στο γρανάζι να περιστρέφεται ελεύθερα.

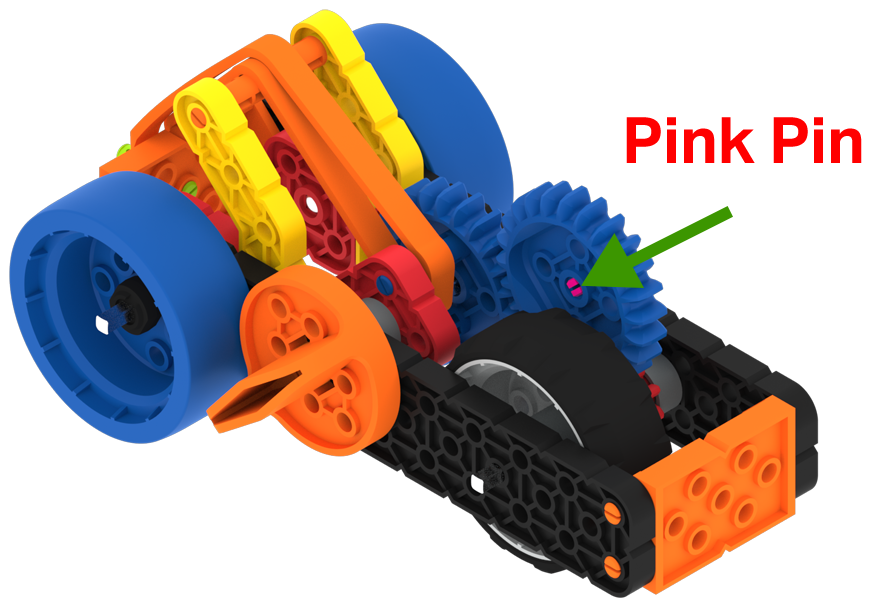

Διάγραμμα μιας κατασκευής VEX GO Super Car με την ροζ καρφίτσα να ασφαλίζει ένα μπλε γρανάζι που ονομάζεται από ένα βέλος.

Στο έργο Supercar, η ροζ καρφίτσα επιτρέπει στο μπλε γρανάζι να περιστρέφεται ελεύθερα και παρέχει μεταφορά ισχύος από το λαστιχένιο ιμάντα στον γκρι τροχό.

Γκρι καρφίτσες

Διάγραμμα ενός γκρι κομματιού καρφίτσας, με ετικέτες που δείχνουν ότι έχει ένα τμήμα που είναι τετράγωνος πάσσαλος, ένα τμήμα που είναι στρογγυλός πάσσαλος και, στη συνέχεια, μια φλάντζα πριν από ένα άλλο τμήμα τετράγωνου πάσσαλου.

Μια γκρίζα καρφίτσα έχει έναν τετράγωνο πείρο με φλάντζα, έπειτα ένα στρογγυλό τμήμα και έναν τετράγωνο πείρο.

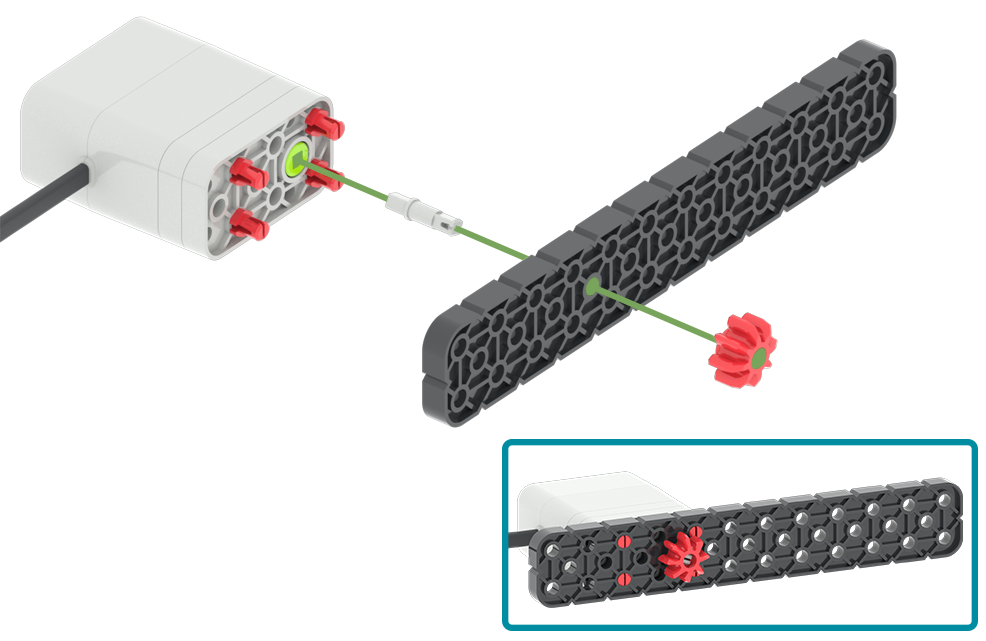

Διάγραμμα μιας γκρίζας ακίδας που εισάγεται μέσα από μια μαύρη μεγάλη δοκό για να συνδέσει ένα κόκκινο γρανάζι με έναν κινητήρα, ενώ παράλληλα επιτρέπει στον κινητήρα να περιστρέφει το κόκκινο γρανάζι.

Τα χαρακτηριστικά της γκρίζας ακίδας επιτρέπουν την εισαγωγή της σε έναν κινητήρα ή ένα κουμπί, γεγονός που θα αναγκάσει την ακίδα να περιστραφεί. Η γκρίζα καρφίτσα μπορεί να περάσει μέσα από μια στρογγυλή τρύπα σε ένα εξάρτημα και στη συνέχεια στην τετράγωνη τρύπα ενός άλλου εξαρτήματος.

Για παράδειγμα, ένας τετράγωνος πείρος μιας γκρίζας ακίδας με φλάντζα θα μπορούσε να εισαχθεί σε έναν κινητήρα και στη συνέχεια να περάσει μέσα από μια μαύρη μεγάλη δοκό. Στην άλλη πλευρά της Μαύρης Μεγάλης Δέσμης, ένα Κόκκινο Γρανάζι μπορούσε να εισαχθεί στον τετράγωνο πείρο της Γκρίζας Πείρας. Αυτό θα επιτρέψει στον κινητήρα να περιστρέψει το κόκκινο γρανάζι.

Αποκλίσεις

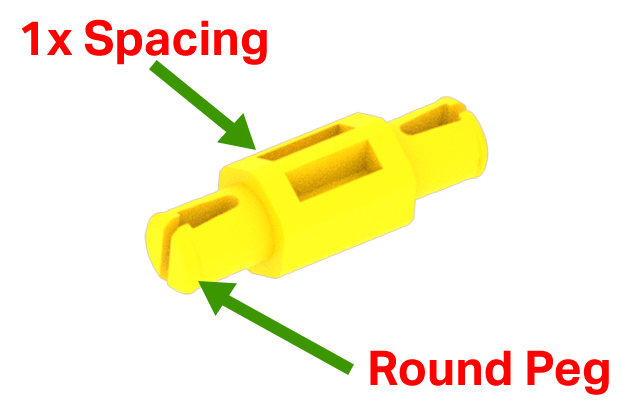

Διάγραμμα ενός κίτρινου κομματιού Standoff, με ετικέτες που δείχνουν ότι έχει έναν στρογγυλό πείρο εκατέρωθεν ενός τμήματος διαχωρισμού που έχει πάχος όσο ένα πλαστικό μέρος.

Κατά την κατασκευή έργων με το σύστημα VEX GO, μερικές φορές απαιτείται περισσότερος χώρος μεταξύ των εξαρτημάτων. Οι αποστάσεις είναι σύνδεσμοι που επιτρέπουν να συμβεί αυτό. Οι προεξοχές έχουν έναν στρογγυλό πείρο σε κάθε άκρο και ένα μεσαίο τμήμα που παρέχει μια απόσταση μεταξύ των μερών.

Διάγραμμα όλων των κομματιών Standoff στο κιτ VEX GO.

Υπάρχουν τρία διαφορετικά μεγέθη αποστάσεων. Αυτά περιλαμβάνουν:

Η κίτρινη απόκλιση έχει απόσταση ίση με το πάχος ενός πλαστικού τμήματος.
Το Blue Standoff έχει απόσταση δύο πάχους πλαστικών μερών.
Το Orange Standoff έχει απόσταση τεσσάρων πάχους από πλαστικά μέρη.

Διάγραμμα μιας κατασκευής ρομποτικού βραχίονα VEX GO με τα κομμάτια Standoff στο εξάρτημα αισθητήρα ματιού επισημασμένα με κόκκινο κύκλο.

Η απόσταση μεταξύ των μερών μπορεί να είναι πολύ σημαντική για το έργο σας. Για παράδειγμα, μπορείτε να χρησιμοποιήσετε δύο κίτρινες αποστάσεις μεταξύ μιας κίτρινης γωνιακής δοκού και ενός κίτρινου συνδέσμου. Αυτό θα σας επιτρέψει να συνδέσετε έναν αισθητήρα ματιού, ώστε να βρίσκεται στο κέντρο του έργου σας με τον βραχίονα ρομπότ.

Συνδέσεις

Διάγραμμα που δείχνει τις χρήσεις των συνδετήρων για τη σύνδεση τεμαχίων παράλληλα ή υπό γωνία 90 μοιρών.

Οι συνδετήρες είναι πολύ χρήσιμα εξαρτήματα. Σας επιτρέπουν να συνδέσετε δύο μέρη μεταξύ τους. Αυτές οι συνδέσεις μπορούν να είναι σε γωνία 90 μοιρών μεταξύ τους ή παράλληλες μεταξύ τους.

Διάγραμμα ενός κίτρινου συνδετήρα, με ετικέτες που δείχνουν ότι έχει δύο στρογγυλούς πείρους μετατοπισμένους κατά 90 μοίρες από 5 στρογγυλές τρύπες.

Οι σύνδεσμοι έχουν στρογγυλές οπές και πείρους.

Συνδέσεις 90 μοιρών

Διάγραμμα όλων των τεμαχίων σύνδεσης στο κιτ VEX GO.

Οι σύνδεσμοι 90 μοιρών διατίθενται σε τρία μεγέθη. Αυτά περιλαμβάνουν:

Οι κόκκινοι σύνδεσμοι έχουν έναν πείρο και μία τρύπα. Αυτό επιτρέπει σε αυτούς τους συνδετήρες να μπορούν να περιστρέφονται.
Οι κίτρινοι σύνδεσμοι έχουν πέντε οπές και δύο πείρους.
Οι μπλε σύνδεσμοι έχουν έξι οπές και δύο πείρους. Οι μπλε σύνδεσμοι έχουν μία τρύπα μεγαλύτερο μήκος από τους κίτρινους συνδέσμους.

Διάγραμμα των κίτρινων συνδετήρων που χρησιμοποιούνται για την προσάρτηση μιας κατασκευής VEX GO υπό γωνία 90 μοιρών σε ένα τετράγωνο με πλακίδια πεδίου.

Η σύνδεση εξαρτημάτων μεταξύ τους υπό γωνία 90 μοιρών είναι ένα πολύ σημαντικό χαρακτηριστικό του συστήματος VEX GO. Για παράδειγμα, δύο κίτρινοι σύνδεσμοι μπορούν να χρησιμοποιηθούν για να συνδέσετε μια γκρι μεγάλη δοκό στις 90 μοίρες με ένα πλακίδιο, ώστε να δημιουργήσετε μια βάση για το έργο σας με τον βραχίονα ρομπότ.

Παράλληλες Συνδέσεις

Διάγραμμα και των δύο τεμαχίων παράλληλης σύνδεσης στο κιτ VEX GO.

Οι παράλληλοι σύνδεσμοι διατίθενται σε δύο μεγέθη. Αυτά περιλαμβάνουν:

Οι πράσινοι σύνδεσμοι έχουν δύο πείρους σε κάθε πλευρά και δύο τρύπες μεταξύ των πείρων.
Οι πορτοκαλί σύνδεσμοι έχουν δύο πείρους σε κάθε πλευρά και επτά οπές μεταξύ των πείρων.

Διάγραμμα μιας κατασκευής VEX GO Super Car με επισημασμένο τον πορτοκαλί σύνδεσμο που συνδέει δύο μαύρες μεγάλες δοκούς.

Οι παράλληλοι σύνδεσμοι μπορούν να είναι πολύ χρήσιμοι κατά την κατασκευή έργων με το σύστημα VEX GO. Για παράδειγμα, μπορείτε να διαχωρίσετε δύο παράλληλες μαύρες μεγάλες δοκούς με έναν πορτοκαλί σύνδεσμο κατά την κατασκευή του έργου σας για ένα σούπερ αυτοκίνητο.

Η σύνδεση μεταξύ εξαρτημάτων με το σύστημα VEX GO είναι διασκεδαστική και εύκολη χρησιμοποιώντας ακίδες, αποστάτες και συνδετήρες. Θα σας βοηθήσουν να δημιουργήσετε τη φυσική σύνδεση μεταξύ των μερών για να κάνετε τη φαντασία σας πραγματικότητα.
