Το σύστημα δημιουργίας VEX GO είναι ένας εύκολος και διασκεδαστικός τρόπος που επιτρέπει στους μαθητές των τάξεων 3-5 να δημιουργούν πολλά εκπαιδευτικά έργα. Η ευελιξία και η λειτουργικότητά του μπορούν επίσης να χρησιμοποιηθούν σε υψηλότερες ποιότητες.

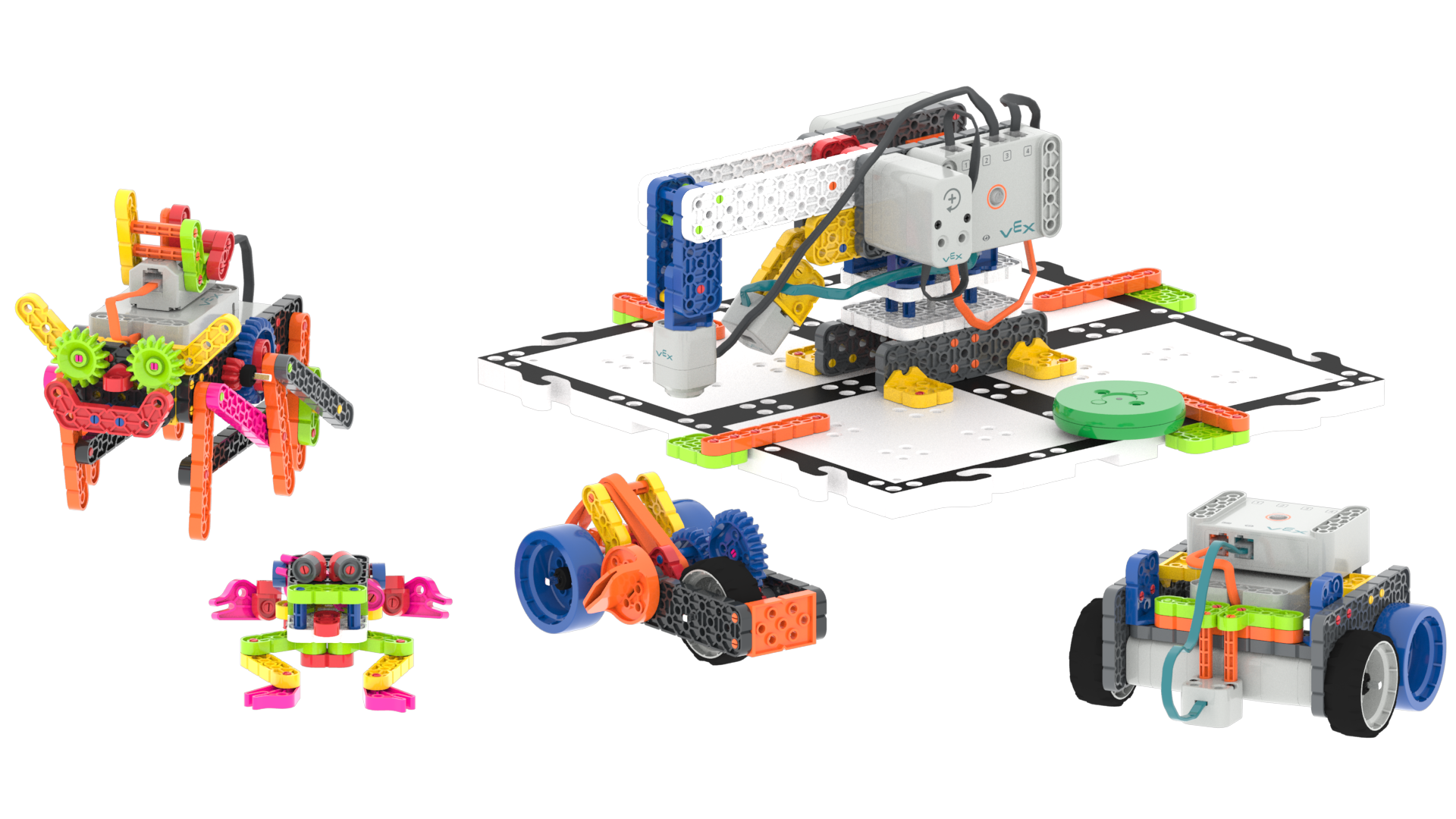

Διάγραμμα αρκετών κατασκευών VEX GO που κατασκευάζονται από δοκούς, πλάκες και άλλα κομμάτια VEX GO.

Αυτό το άρθρο θα σας παρουσιάσει τα μέρη που θα σας επιτρέψουν να δημιουργήσετε έργα VEX GO.

Δοκοί

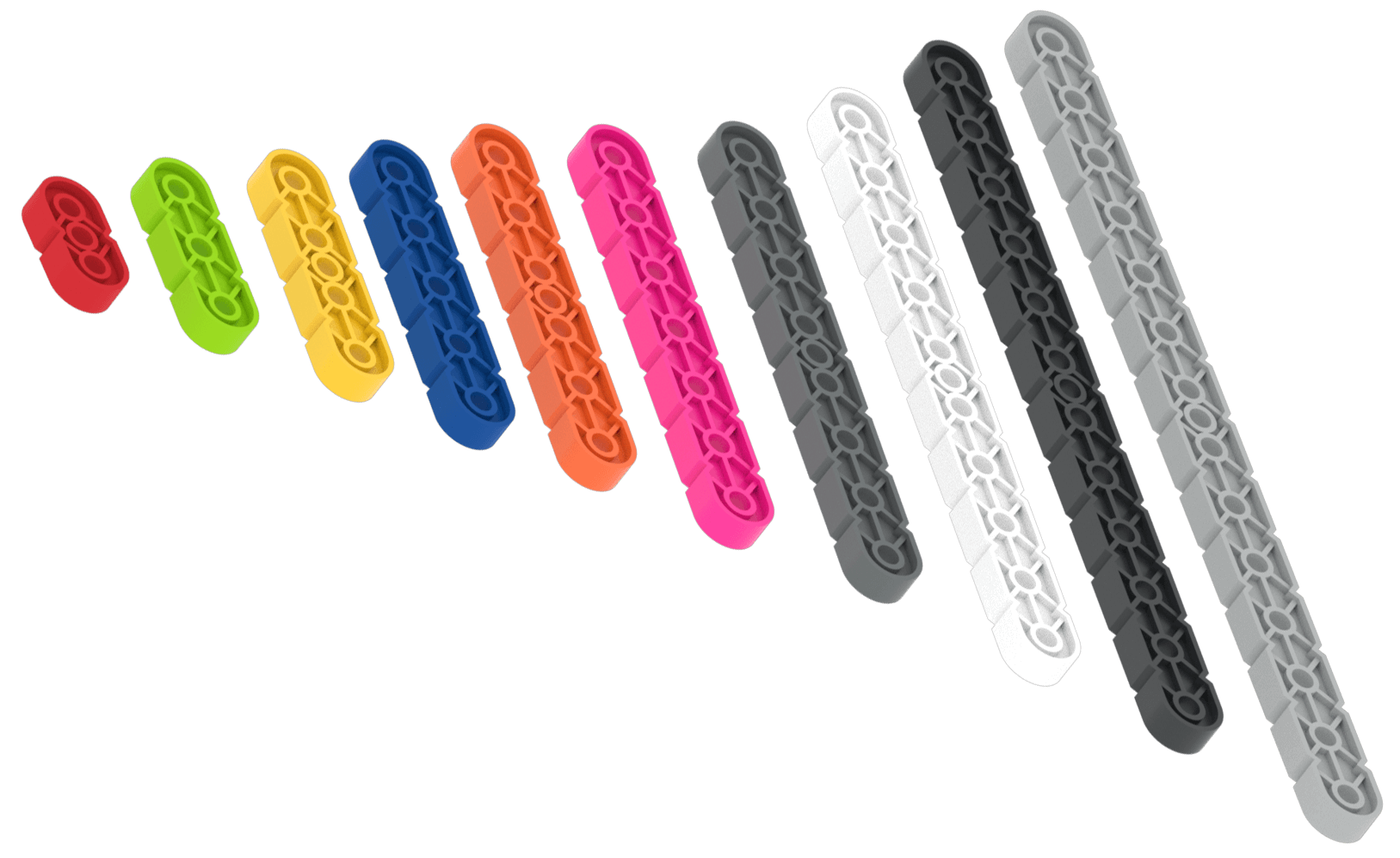

Διάγραμμα όλων των τεμαχίων δοκού στο κιτ VEX GO.

Οι δοκοί είναι πλαστικά μέρη που έχουν πλάτος μίας τρύπας. Το μήκος τους καθορίζεται από το χρώμα τους και διατίθενται σε 10 διαφορετικά μήκη.

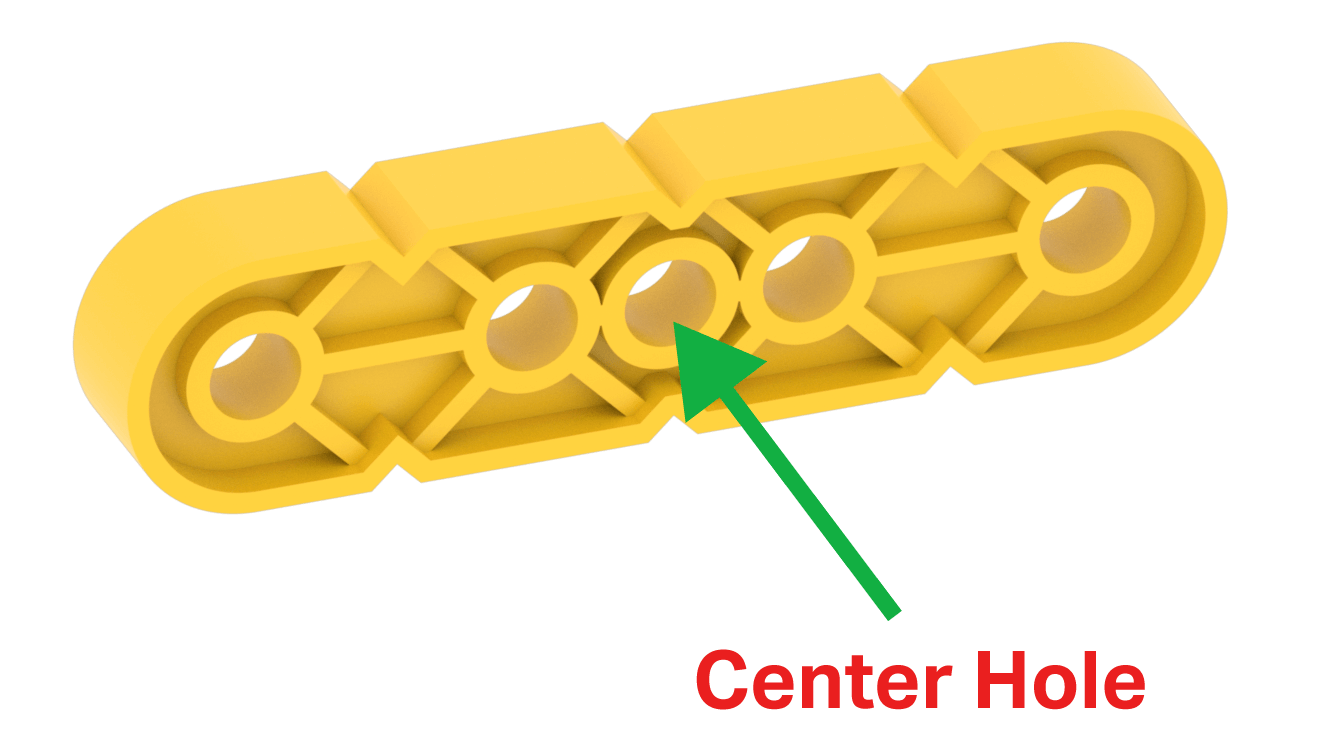

Διάγραμμα ενός κομματιού κίτρινης δοκού, με ένα βέλος που δείχνει και επισημαίνει την κεντρική του τρύπα.

Κάθε μία από τις δοκούς έχει μια κεντρική οπή που τους επιτρέπει να έχουν έναν σύνδεσμο τοποθετημένο απευθείας στο κέντρο τους. Οι κεντρικές τρύπες παρέχουν μεγάλη ευελιξία κατά την κατασκευή ενός έργου.

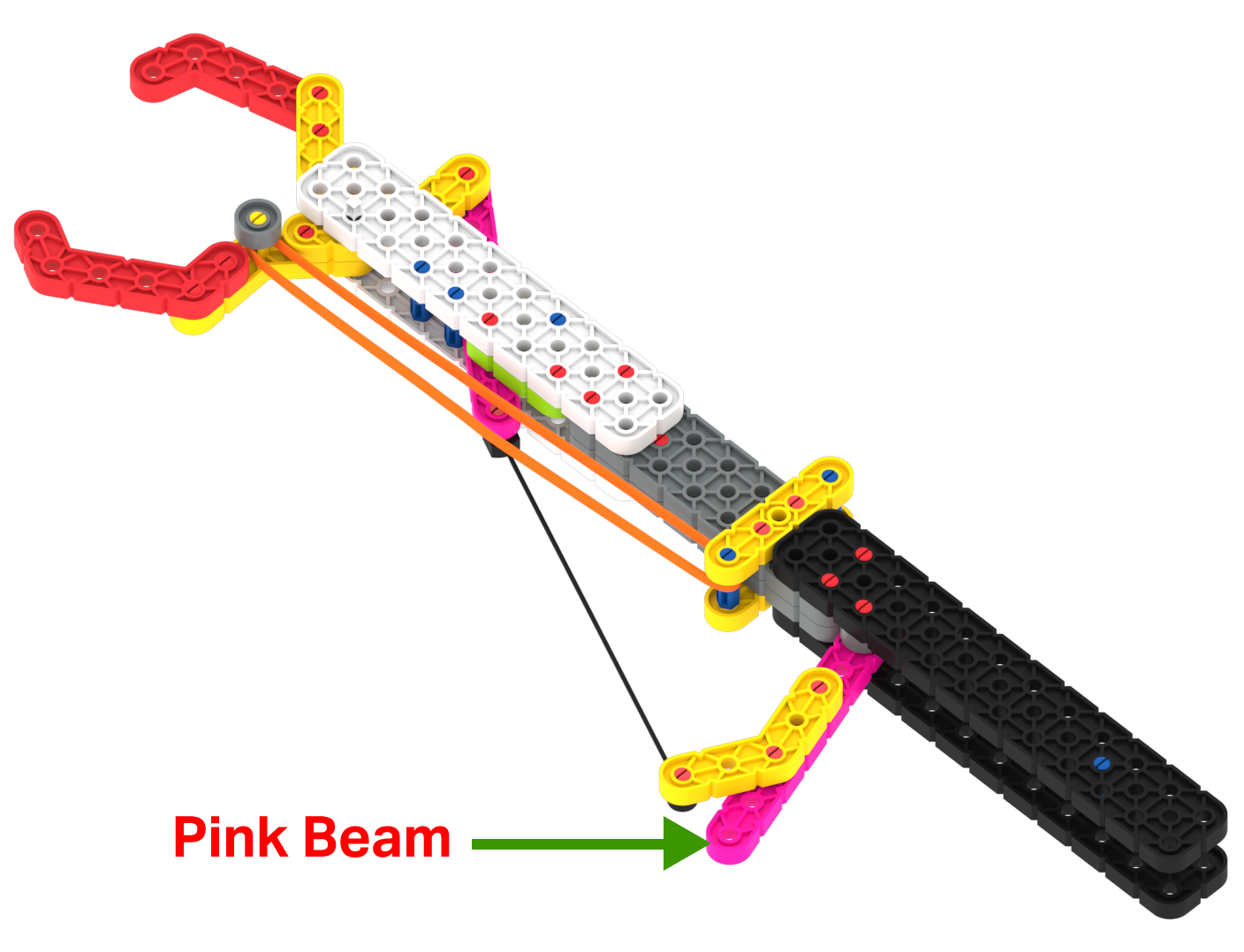

Διάγραμμα του Νυχιού Προσαρμογής με μια ετικέτα που δείχνει προς τη λαβή έλξης και την χαρακτηρίζει ως Ροζ Δέσμη.

Οι δοκοί είναι πολύ χρήσιμα κατασκευαστικά μέρη. Για παράδειγμα, στο έργο Adaptation Claw χρησιμοποιούνται για μια σειρά από πράγματα. Μια ροζ δέσμη χρησιμοποιείται ως λαβή έλξης για να κλείσει το νύχι.

Γωνιακές δοκοί

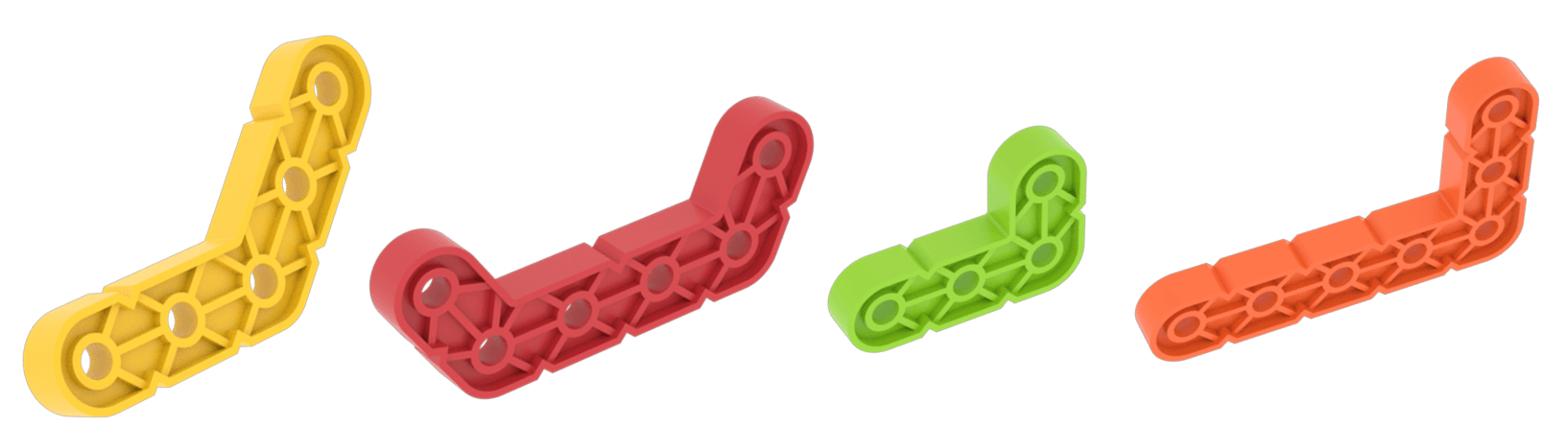

Διάγραμμα όλων των τεμαχίων της γωνιακής δοκού στο κιτ VEX GO.

Οι γωνιακές δοκοί είναι δοκοί που έχουν πλάτος μίας οπής και έχουν γωνία. Υπάρχουν τέσσερις γωνιακές δοκοί, οι οποίες περιλαμβάνουν:

μια κίτρινη γωνιακή δέσμη που έχει γωνία 45 μοιρών
μια κόκκινη γωνιακή δοκό που έχει γωνία 60 μοιρών σε κάθε άκρο
μια μικρότερη Πράσινη Γωνιακή Δέσμη που έχει γωνία 90 μοιρών
μια μεγαλύτερη πορτοκαλί γωνιακή δέσμη που έχει γωνία 90 μοιρών

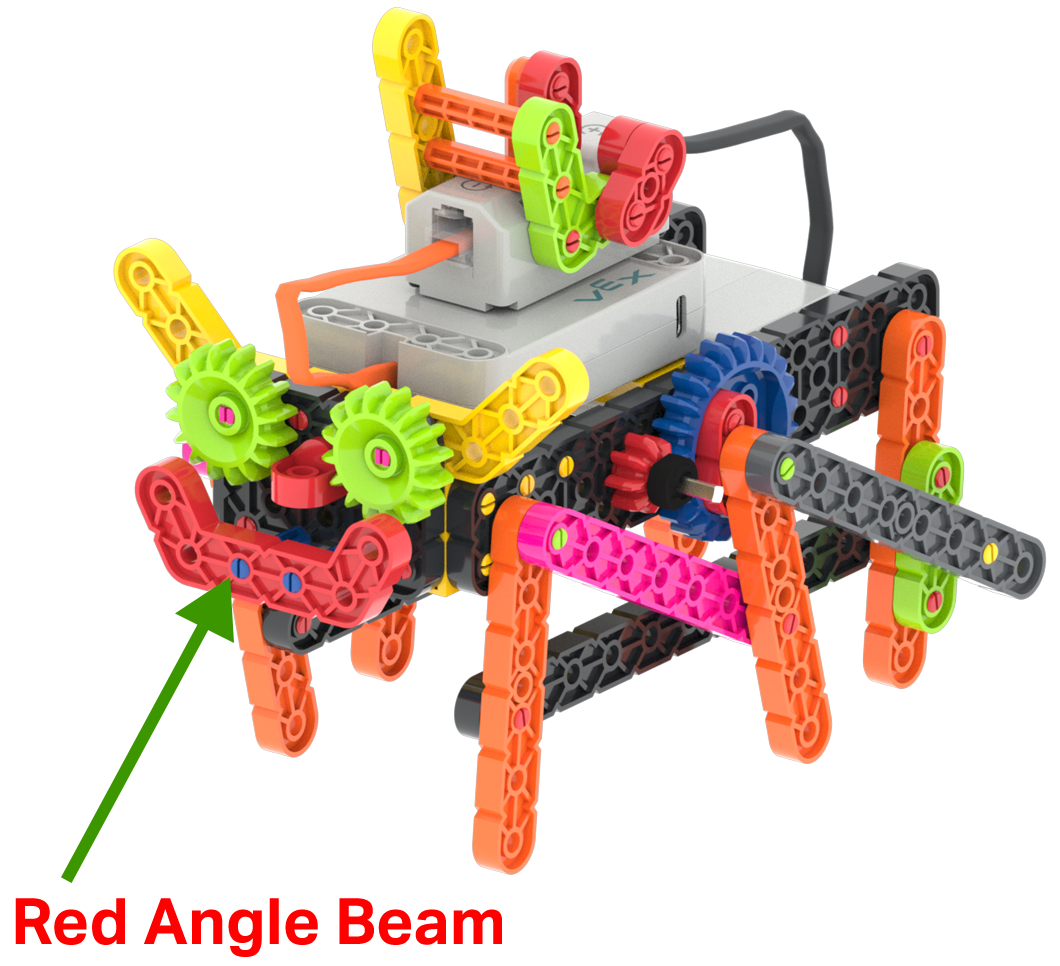

Διάγραμμα της κατασκευής του VEX GO Crawler με ένα βέλος που δείχνει προς το στόμιό του και το χαρακτηρίζει ως κομμάτι κόκκινης γωνιακής δέσμης.

Οι γωνιακές δοκοί επιτρέπουν στα έργα να έχουν κατασκευές τοποθετημένες υπό γωνία. Αυτό είναι πολύ χρήσιμο, είτε το έργο σας χρειάζεται να έχει ένα σημαντικό μέρος τοποθετημένο υπό γωνία είτε μια ενδιαφέρουσα προσθήκη. Για παράδειγμα, με το έργο Crawler, μια κόκκινη γωνιακή δέσμη δημιουργεί ένα διασκεδαστικό στόμα για το ρομπότ.

Μεγάλες Δοκοί

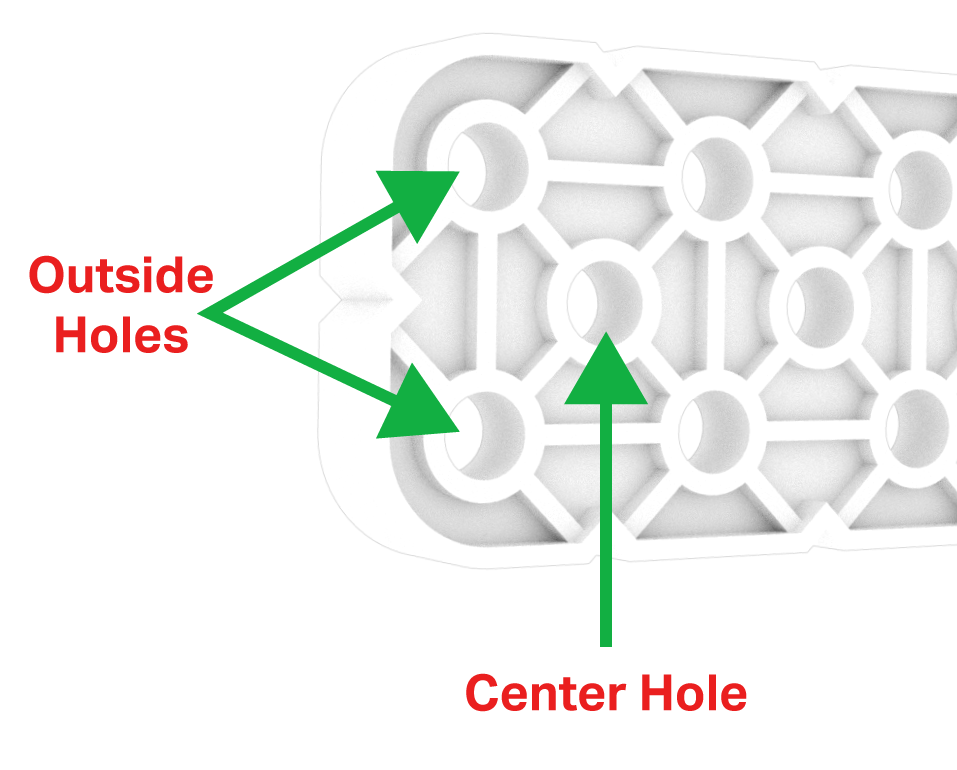

Διάγραμμα ενός λευκού μεγάλου δοκού, με ένα βέλος που δείχνει προς τις σειρές οπών του και επισημαίνει μια κεντρική οπή και εξωτερικές οπές.

Οι μεγάλες δοκοί έχουν ένα πολύ χρήσιμο μοτίβο οπών. Υπάρχουν δύο εξωτερικές σειρές από τρύπες που είναι ευθυγραμμισμένες μεταξύ τους. Υπάρχει μια κεντρική σειρά από τρύπες που βρίσκεται στη μέση της απόστασης μεταξύ κάθε μιας από τις εξωτερικές τρύπες. Αυτό το μοτίβο επιτρέπει πολλούς διαφορετικούς τρόπους με τους οποίους οι μεγάλες δοκοί μπορούν να συνδεθούν με άλλα μέρη.

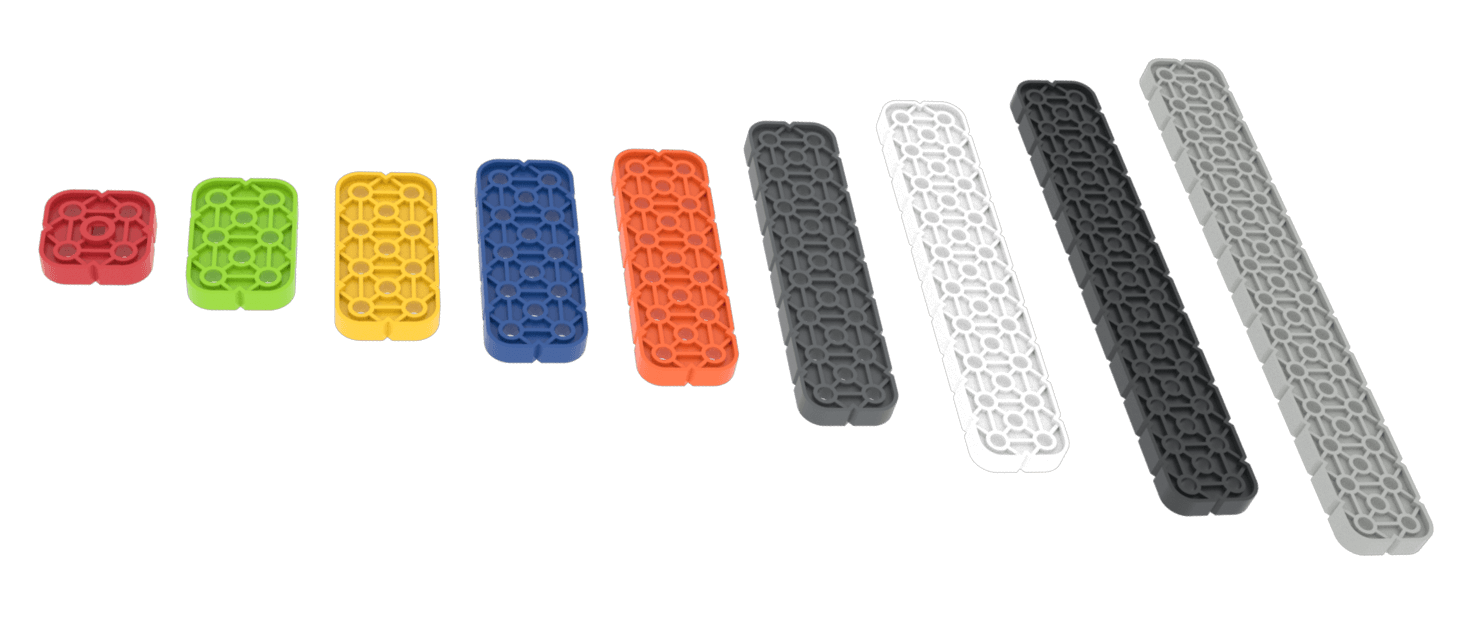

Διάγραμμα όλων των τεμαχίων της Μεγάλης Δοκού στο Κιτ VEX GO.

Τα μεγάλα μήκη δοκών αναγνωρίζονται από το χρώμα τους και διατίθενται σε εννέα διαφορετικά μήκη.

Κόκκινη Πλατεία Δέσμης

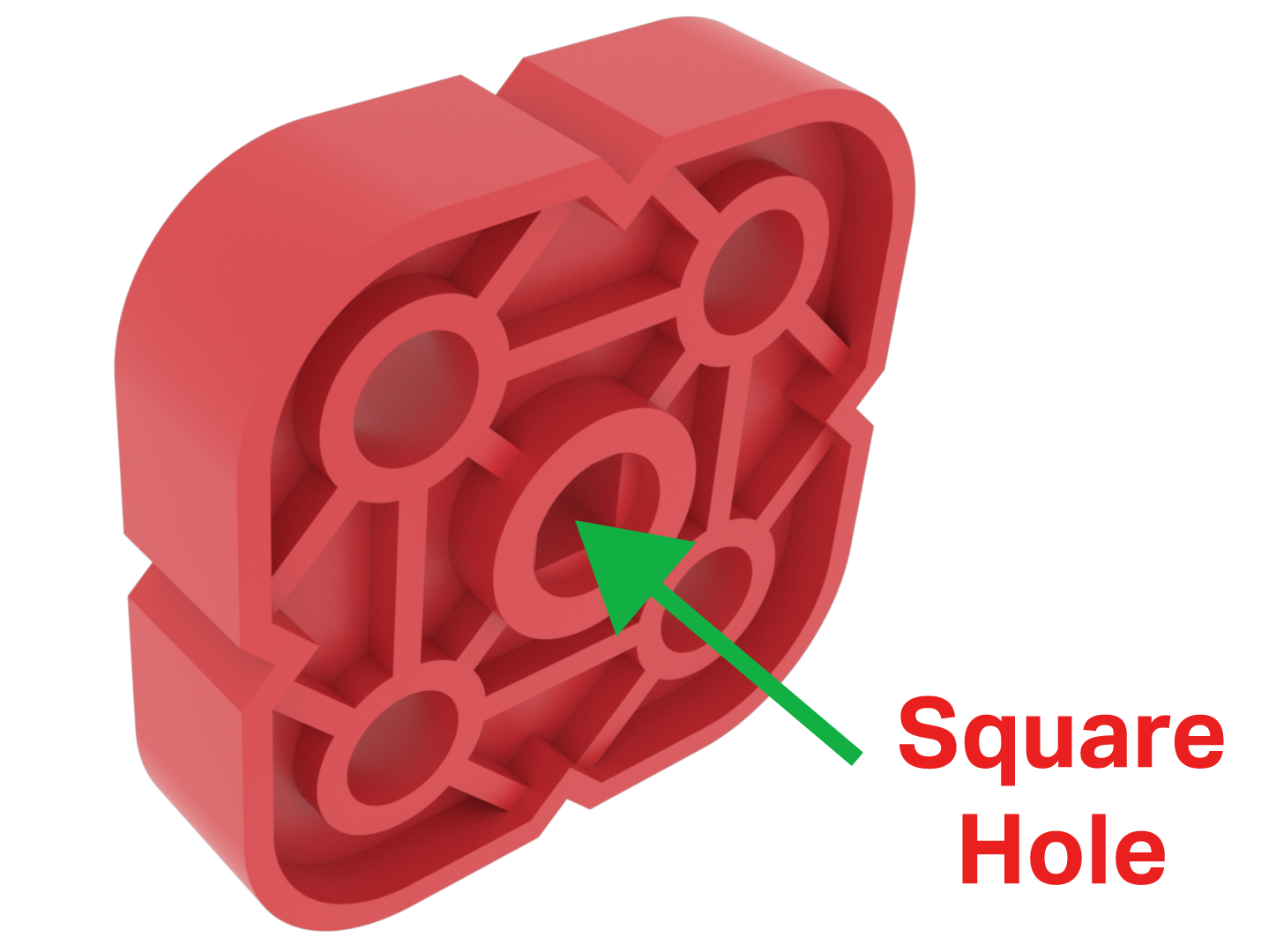

Διάγραμμα ενός κομματιού Κόκκινης Τετράγωνης Δοκού, με ένα βέλος που δείχνει και χαρακτηρίζει την τρύπα στο κέντρο του ως Τετράγωνη Τρύπα.

Η Δέσμη Κόκκινης Τετράγωνης είναι μια ειδική μεγάλη δοκός. Έχει πλάτος δύο τρύπες και μήκος δύο τρύπες, καθιστώντας το τετράγωνο. Το ιδιαίτερο χαρακτηριστικό της Κόκκινης Δέσμης Τετράγωνου είναι η κεντρική της τρύπα. Η κεντρική τρύπα είναι μια τετράγωνη τρύπα.

Η τετράγωνη οπή επιτρέπει την εισαγωγή ενός τετράγωνου πείρου ή ενός άξονα στην οπή. Η Κόκκινη Τετράγωνη Δέσμη θα αναγκάζεται να περιστρέφεται κάθε φορά που ο τετράγωνος Πείρος/Άξονας αναγκάζεται να περιστρέφεται.

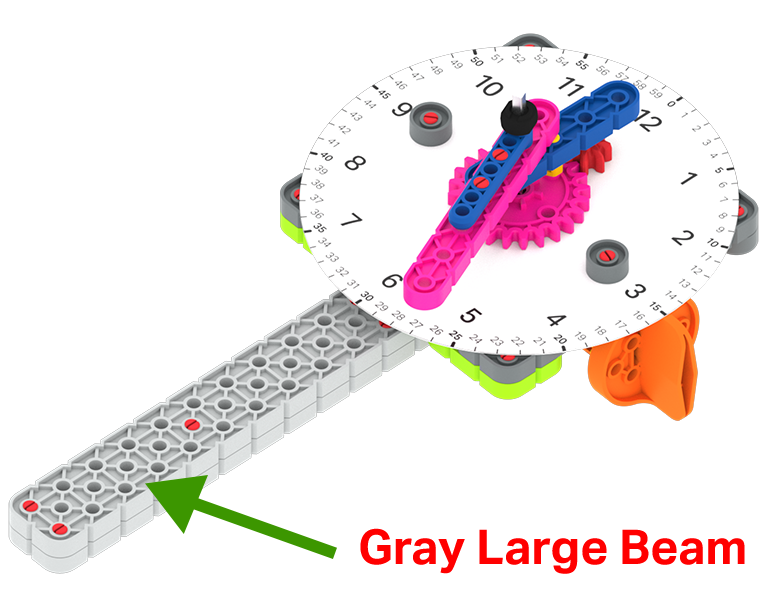

Διάγραμμα της κατασκευής του ρολογιού VEX GO με ένα βέλος που δείχνει προς τη λαβή του και το χαρακτηρίζει ως γκρι κομμάτι μεγάλης δοκού.

Οι μεγάλες δοκοί χρησιμοποιούνται ως κύρια εξαρτήματα σε πολλά έργα. Για παράδειγμα, δύο γκρι μεγάλες δοκοί χρησιμοποιούνται στο έργο ρολογιού ως λαβή για το ρολόι.

Πιάτα

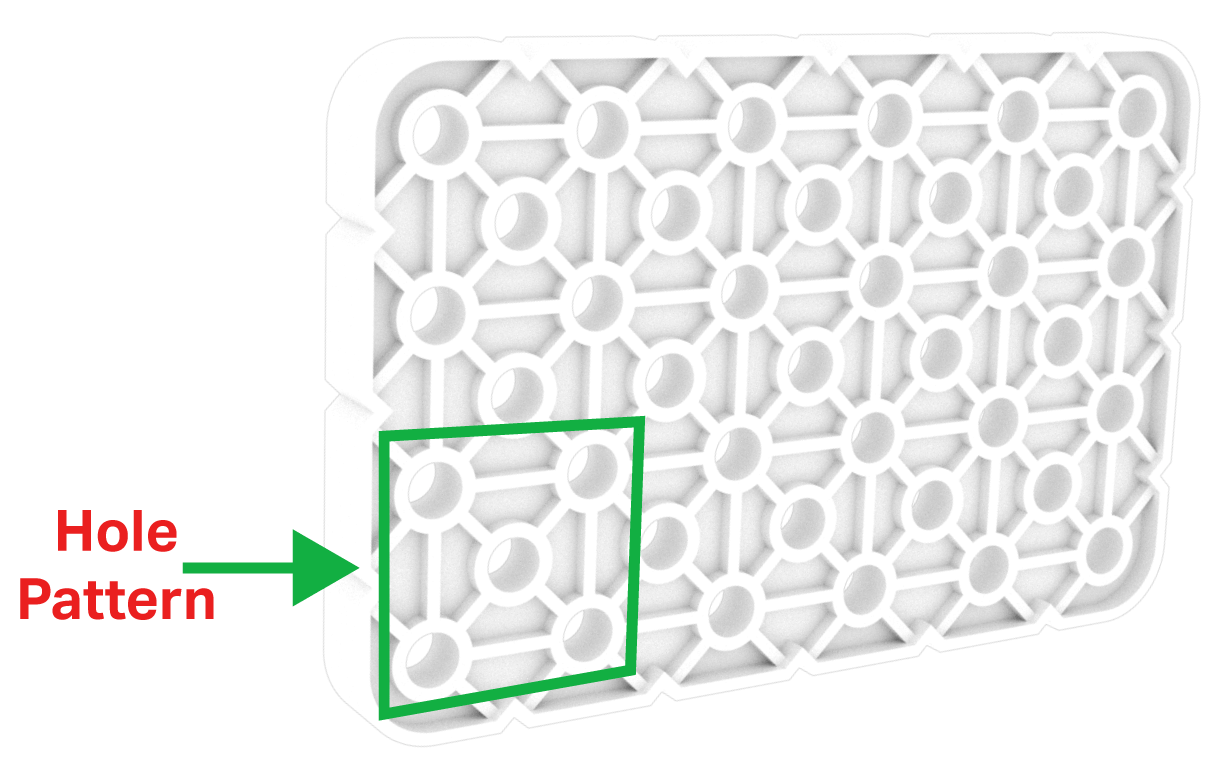

Διάγραμμα ενός μεγάλου λευκού πιάτου, με ένα βέλος που δείχνει τις εναλλασσόμενες σειρές οπών του και επισημαίνει το μοτίβο οπών του πιάτου ως παρόμοιο με το μοτίβο μεγάλης δοκού.

Οι πλάκες είναι τα πιο φαρδιά από τα πλαστικά μέρη και διατίθενται σε πλάτος τριών οπών και τεσσάρων οπών. Οι πλάκες χρησιμοποιούν το ίδιο μοτίβο οπών με τις μεγάλες δοκούς.

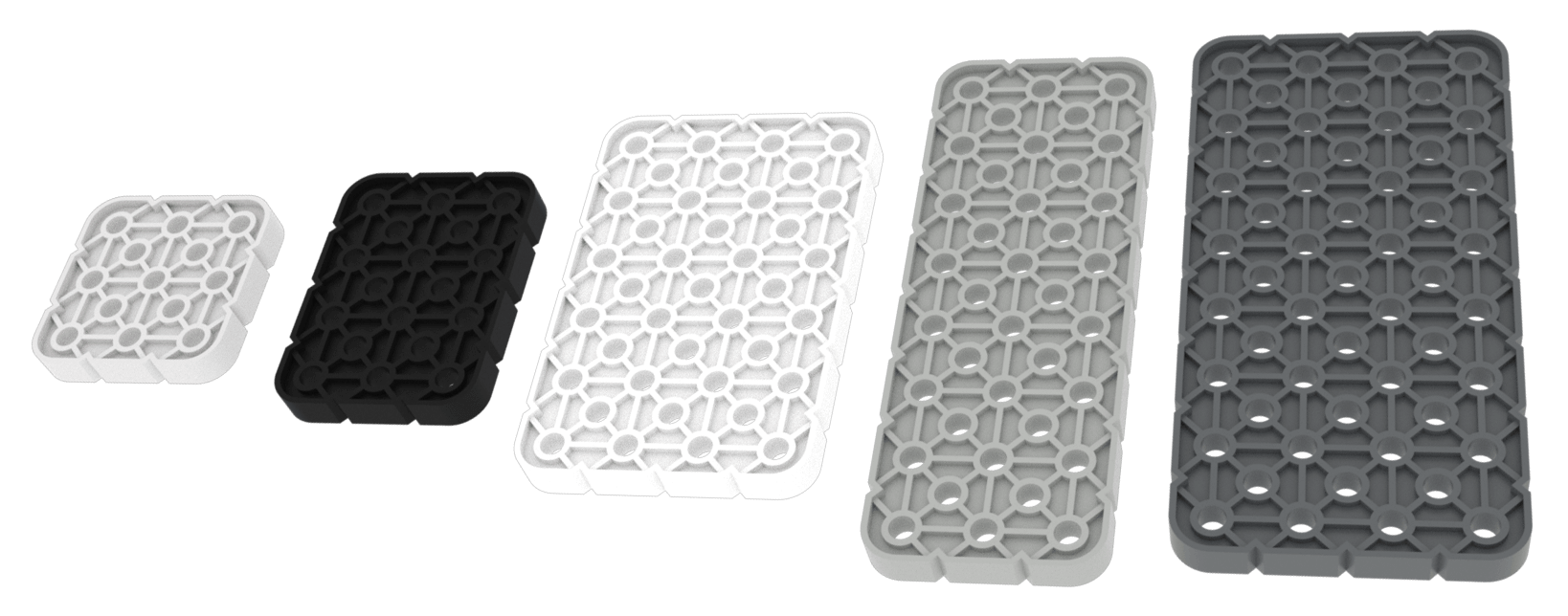

Διάγραμμα όλων των τεμαχίων πλάκας στο κιτ VEX GO.

Οι πλάκες διατίθενται σε πέντε διαφορετικά μήκη. Τα διαφορετικά μήκη τους αναγνωρίζονται από ένα χρώμα.

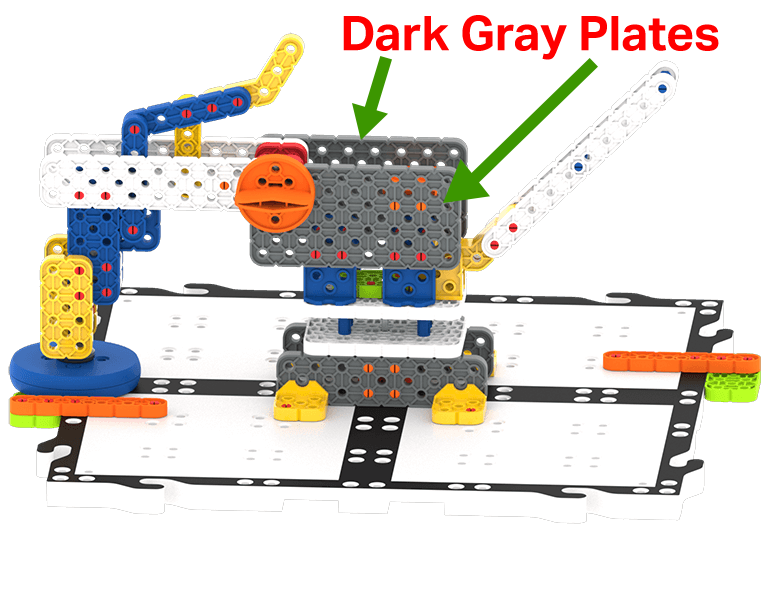

Διάγραμμα της κατασκευής του ρομποτικού βραχίονα VEX GO με βέλη που δείχνουν προς τις πλευρές του και τα χαρακτηρίζουν ως κομμάτια πλάκας σε σκούρο γκρι χρώμα.

Οι πλάκες είναι πολύ χρήσιμες σε κατασκευαστικά έργα επειδή παρέχουν πολλές τρύπες για τη σύνδεση άλλων μερών. Για παράδειγμα, στο έργο Robot Arm, δύο σκούρες γκρι πλάκες παρέχουν πολλές τρύπες για τη σύνδεση των άλλων μερών.

Οι δοκοί, οι γωνιακές δοκοί, οι μεγάλες δοκοί και οι πλάκες είναι τα μέρη του συστήματος VEX GO που θα σας επιτρέψουν να μετατρέψετε το έργο σας από τη φαντασία σε πραγματικότητα.
