Για να λειτουργήσει σωστά το Jetson, πρέπει να εγκατασταθούν το Intel Dual Band Wi-Fi και οι κεραίες.

Απαιτούμενα εξαρτήματα

Πλακέτα Jetson Nano με μονάδα Intel Wi-Fi και δύο εξωτερικές κεραίες τοποθετημένες δίπλα της.

Τα εξαρτήματα που απαιτούνται για τη συναρμολόγηση είναι τα εξής:

Τζέτσον
Intel Dual Band Wi-Fi
2x Κεραίες

Αφαιρέστε τη μονάδα Jetson Nano

Η πλακέτα Jetson Nano με ανεμιστήρα ψύξης αποσπάστηκε και τοποθετήθηκε δίπλα της.

Αποσυνδέστε τον ανεμιστήρα εάν είναι συνδεδεμένος στη μονάδα Jetson Nano και αφαιρέστε τον. Εάν ο ανεμιστήρας έχει ήδη αποσυνδεθεί, προχωρήστε στο βήμα 2.

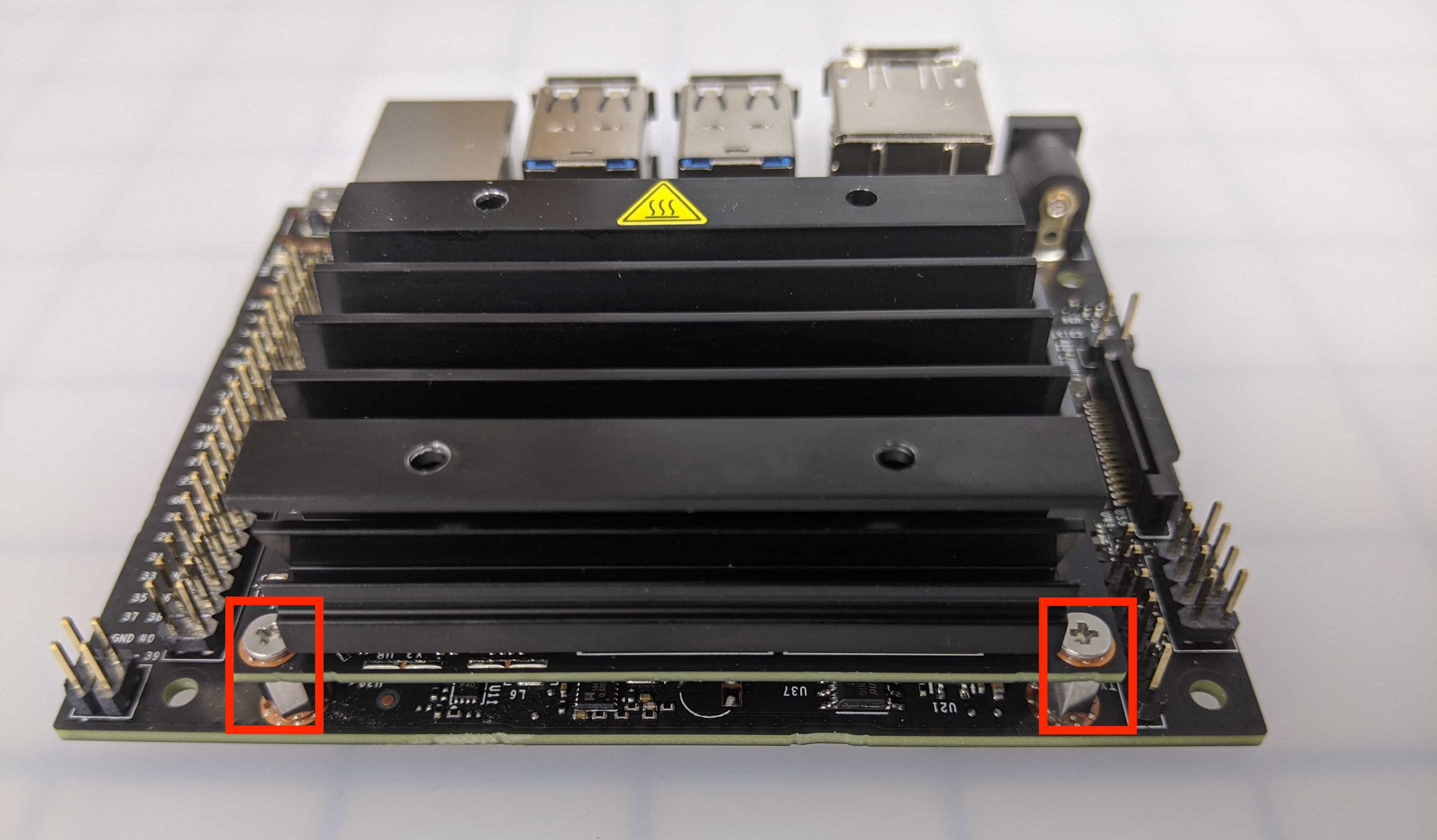

Μονάδα Jetson Nano που δείχνει δύο βίδες που τη στερεώνουν στην πλακέτα μεταφοράς.

Αφαιρέστε τις δύο βίδες που συγκρατούν τη μονάδα Jetson Nano στην πλακέτα μεταφοράς.

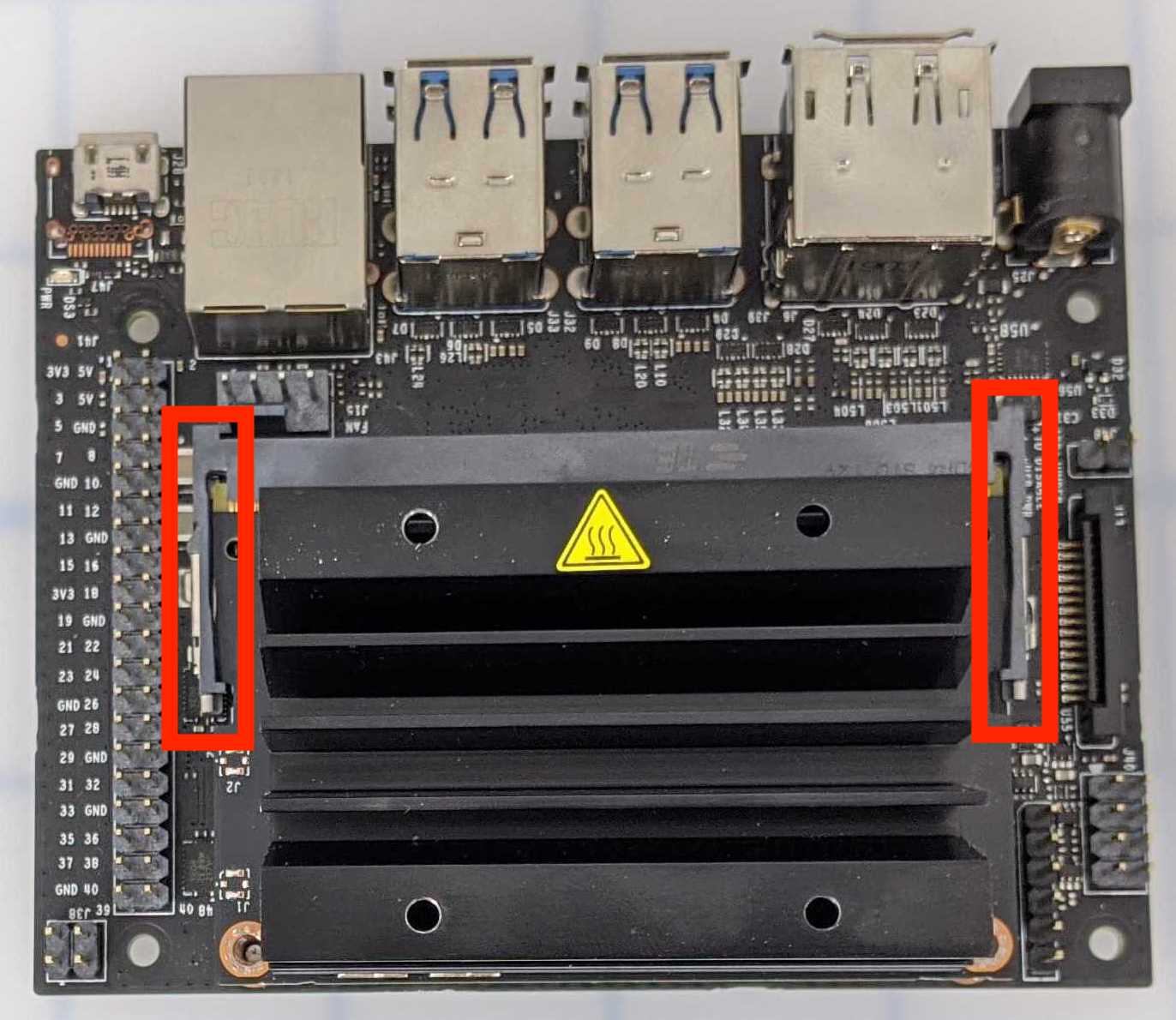

Μονάδα Jetson Nano με επισημασμένες τις πλευρικές γλωττίδες, που δείχνουν από πού να την τραβήξετε για να την απελευθερώσετε από την πλακέτα μεταφοράς.

Μόλις αφαιρεθούν οι βίδες, ανοίξτε τις δύο γλωττίδες που συγκρατούν τη μονάδα Jetson Nano στην πλακέτα μεταφοράς. Για να το κάνετε αυτό, τραβώντας απαλά τις γλωττίδες οριζόντια μακριά από τη μονάδα Jetson Nano.

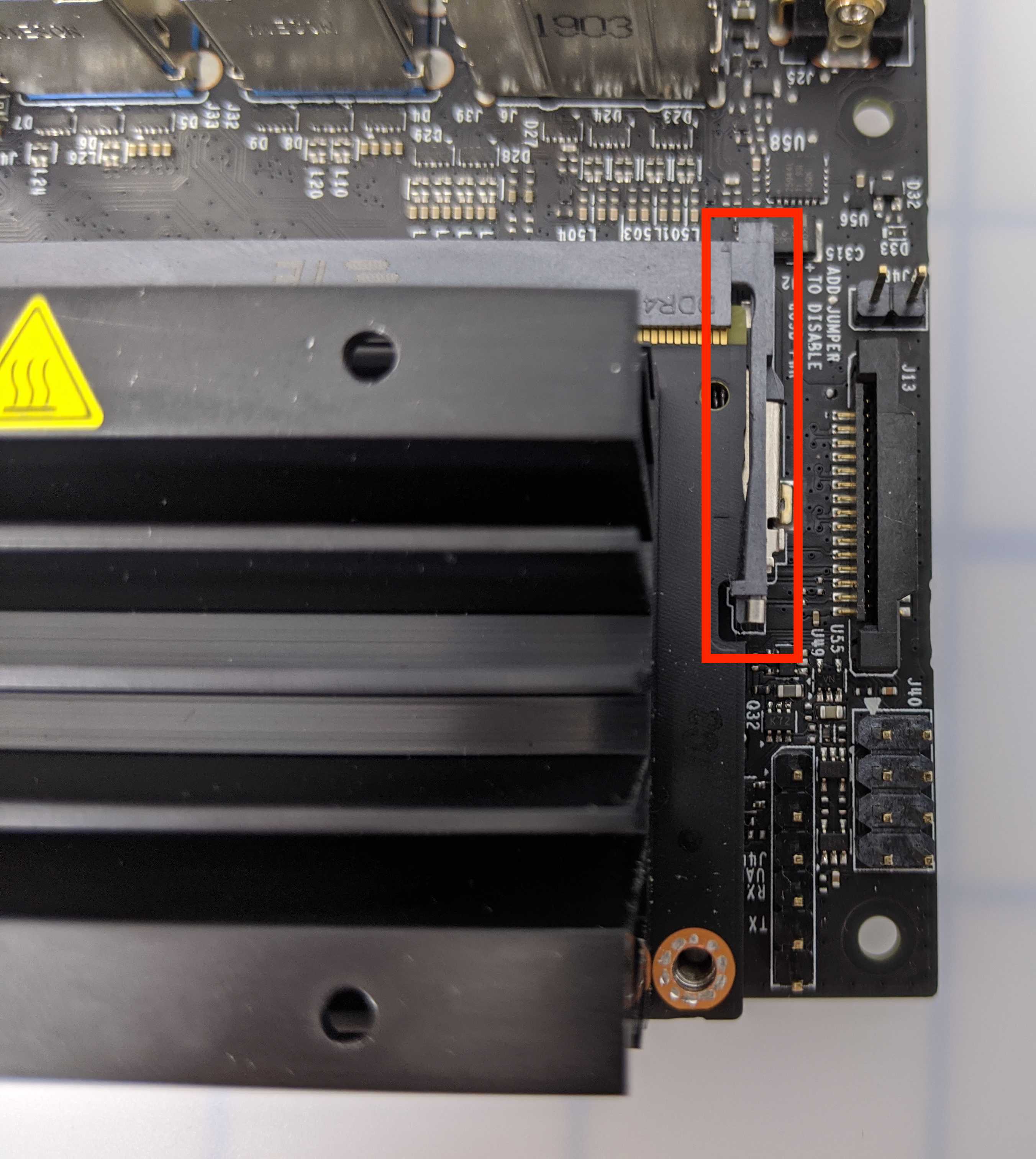

Κοντινό πλάνο της μίας πλευρικής γλωττίδας στη μονάδα Jetson Nano που χρησιμοποιήθηκε για την απελευθέρωσή της από την πλακέτα φορέα.

Υπάρχει μια γλωττίδα σε κάθε πλευρά της μονάδας Jetson Nano.

Η μονάδα Jetson Nano έχει αφαιρεθεί από την πλακέτα μεταφοράς, με την εσωτερική υποδοχή και τα εξαρτήματα εκτεθειμένα.

Τραβήξτε προσεκτικά τη μονάδα Jetson Nano κατευθείαν έξω από την πλακέτα φορέα. Παρατηρήστε τη βίδα στο κέντρο της πλακέτας φορέα.

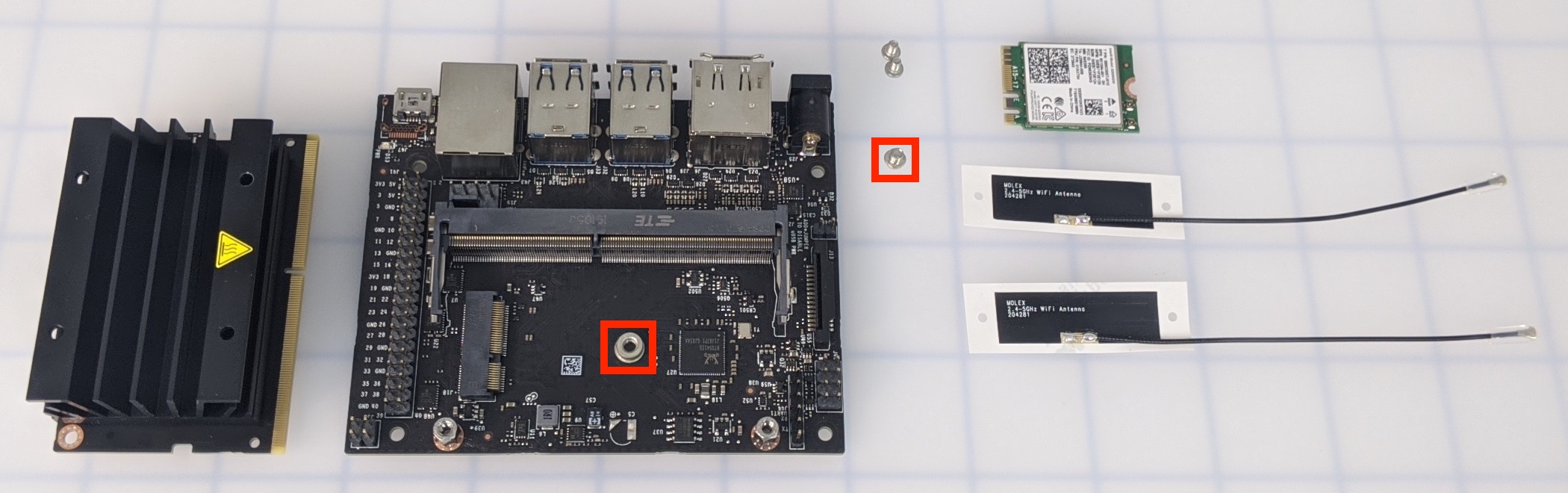

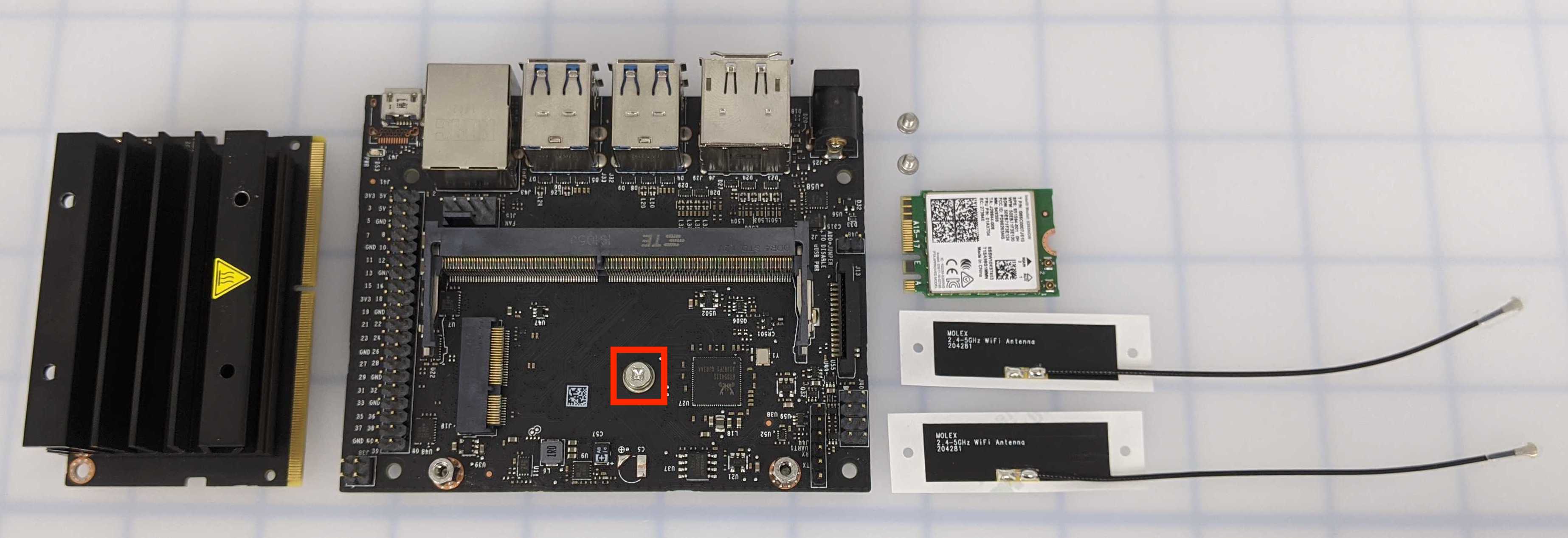

Πλακέτα φορέα με επισημασμένη την κεντρική βίδα για αφαίρεση πριν από την εγκατάσταση της μονάδας Wi-Fi.

Αφαιρέστε τη βίδα στη μέση της πλακέτας μεταφοράς.

Συνδέστε τις κεραίες

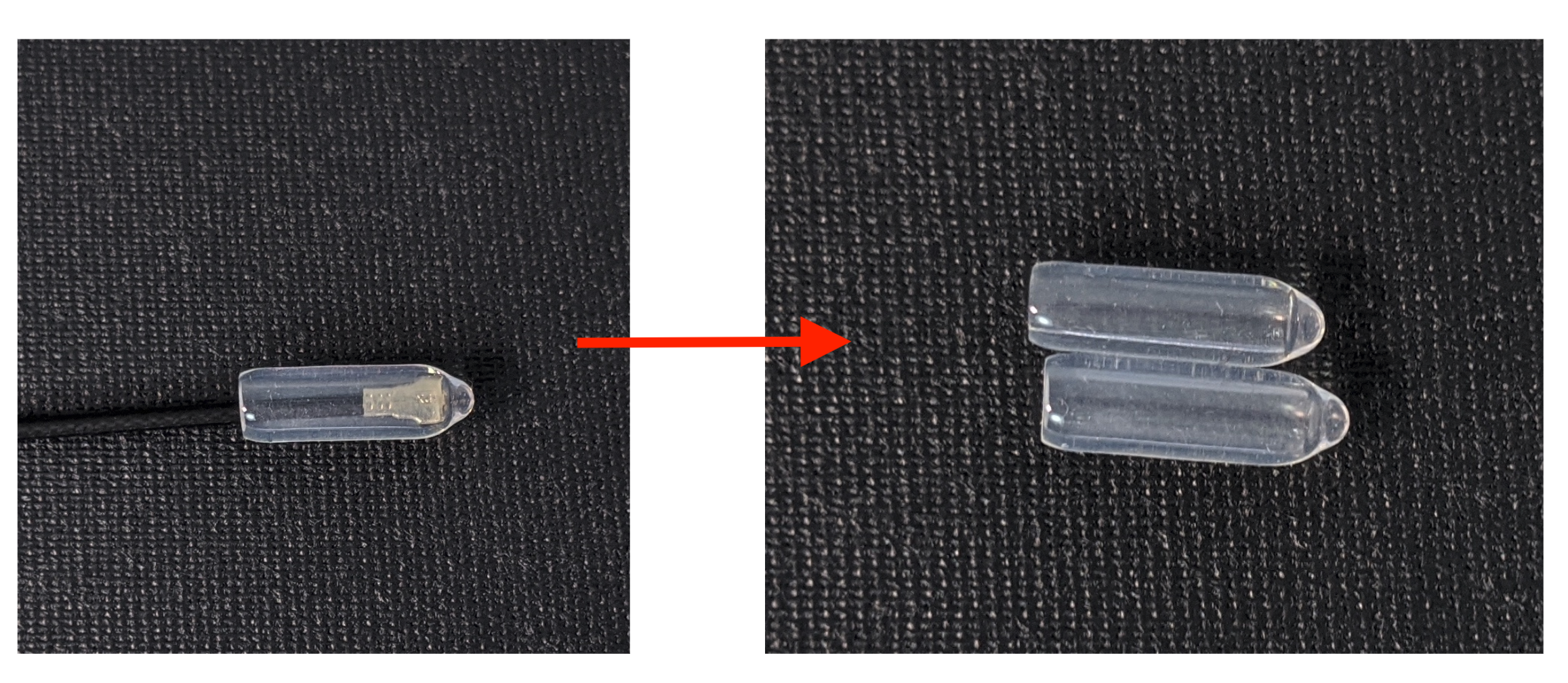

Αφαιρούνται πλαστικά προστατευτικά καλύμματα στις υποδοχές κεραίας από δύο κεραίες.

Αφαιρέστε το πλαστικό κάλυμμα από τις κεραίες.

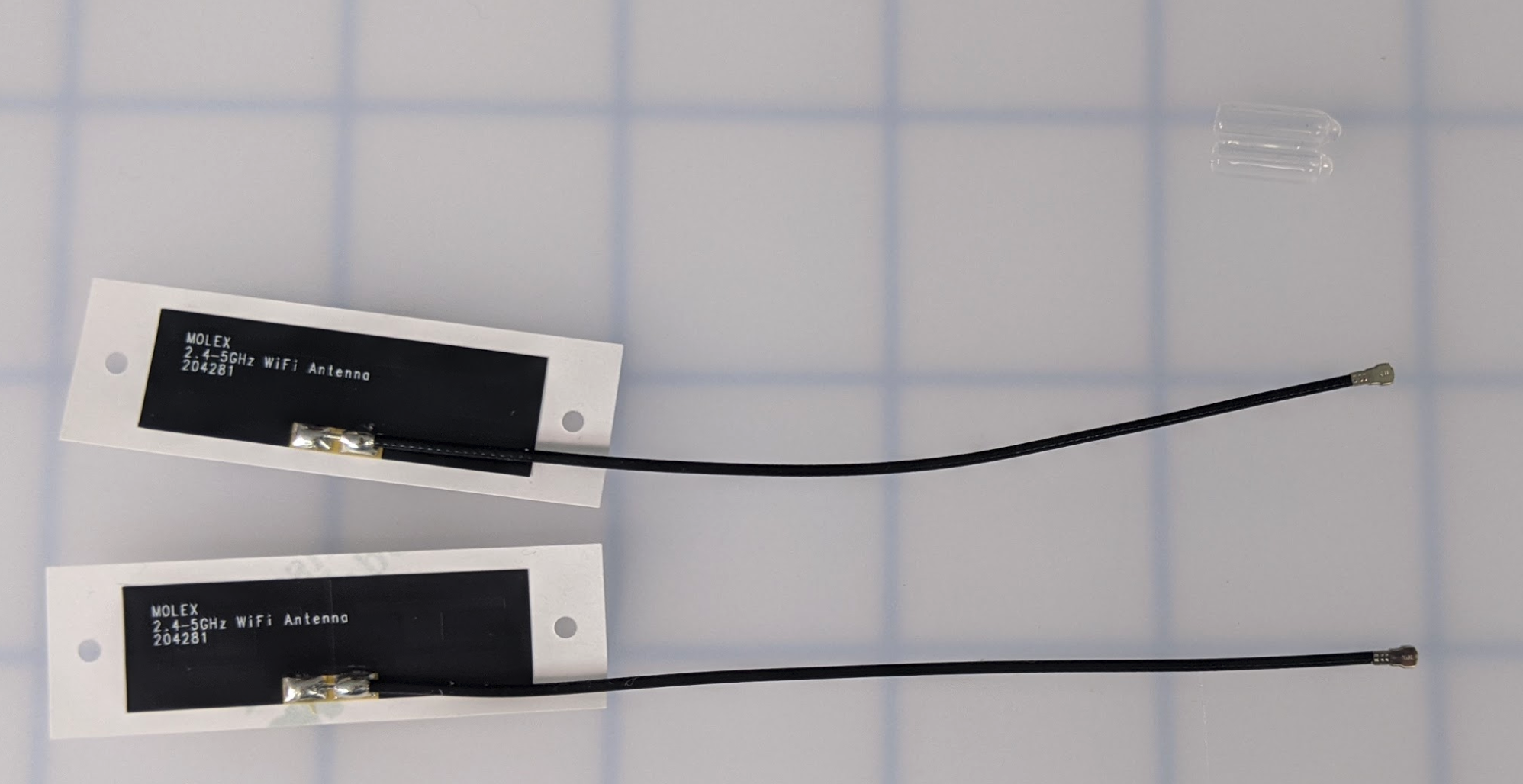

Δύο κεραίες με αφαιρεμένα τα πλαστικά καλύμματα, έτοιμες για σύνδεση στη μονάδα Wi-Fi.

Βεβαιωθείτε ότι τα πλαστικά καλύμματα έχουν αφαιρεθεί και από τις δύο κεραίες.

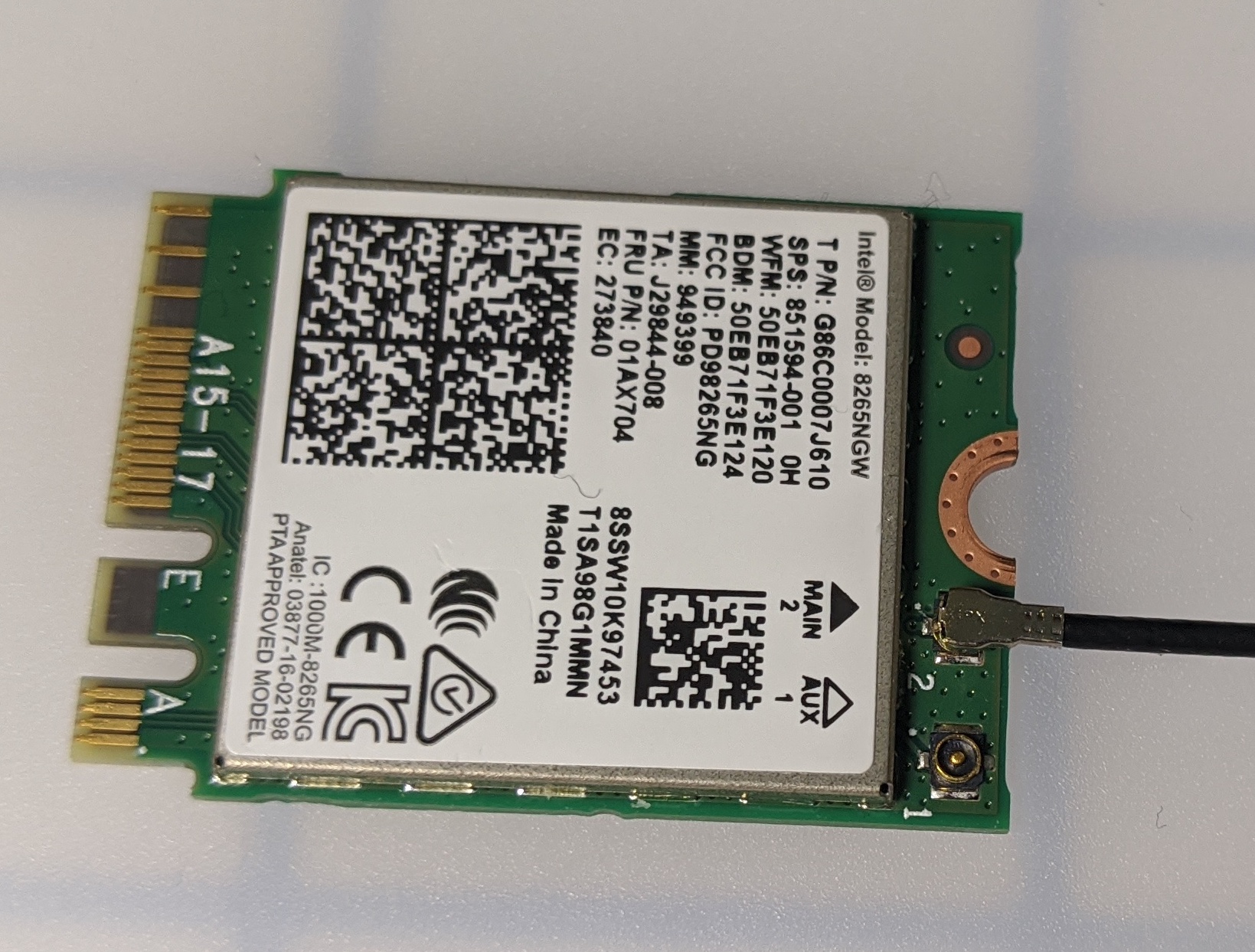

Το πρώτο καλώδιο κεραίας συνδέεται στη μονάδα Intel Dual Band Wi-Fi.

Συνδέστε μία κεραία στο Intel Dual Band Wi-Fi. Βεβαιωθείτε ότι ασκείτε ελαφριά πίεση, καθώς τα μέρη είναι ευαίσθητα. Ένας ήχος «κλικ» θα διασφαλίσει ότι η κεραία έχει συνδεθεί πλήρως.

Σημείωση: εάν χρειάζεται περισσότερη πίεση για να ασφαλίσετε την κεραία, χρησιμοποιήστε μια γόμα μολυβιού ή άλλο μικρό αντικείμενο για να ασκήσετε μεγαλύτερη πίεση. Δεν συνιστάται η χρήση μετάλλου για την άσκηση πίεσης.

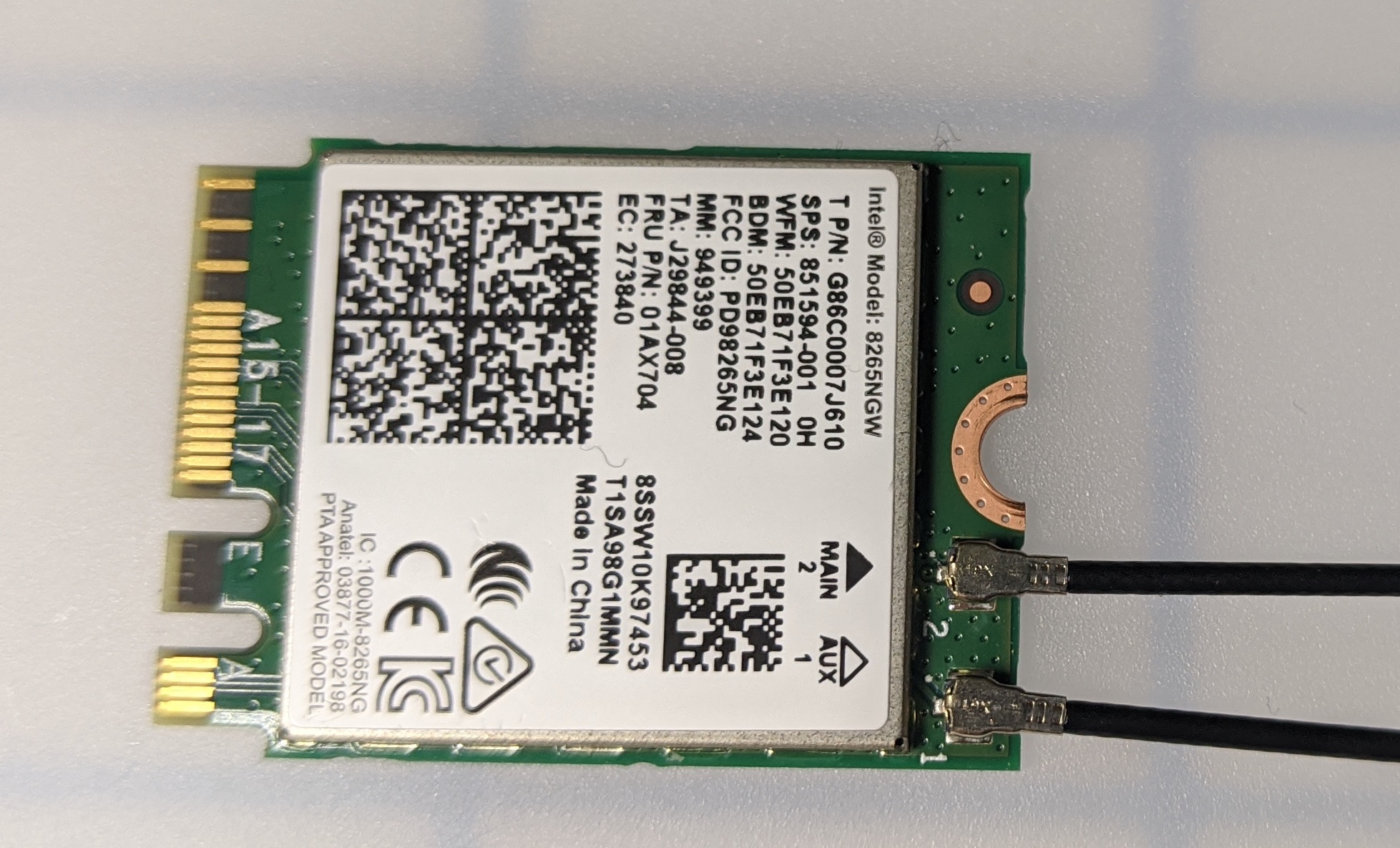

Δεύτερο καλώδιο κεραίας συνδεδεμένο στη μονάδα Intel Dual Band Wi-Fi.

Συνδέστε τη δεύτερη κεραία ακολουθώντας την ίδια διαδικασία στο προηγούμενο βήμα.

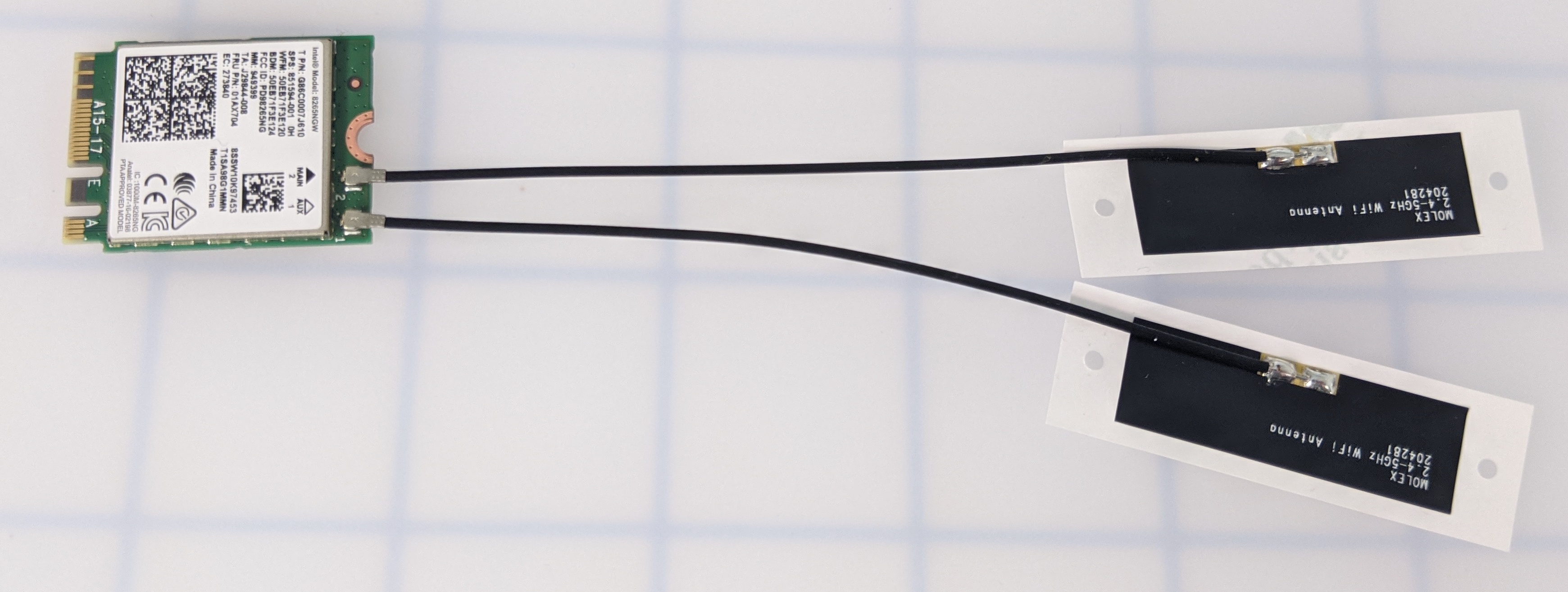

Μονάδα Wi-Fi με προσαρτημένες και τις δύο κεραίες και τα καλώδια να εκτείνονται προς τα έξω.

Βεβαιωθείτε ότι και οι δύο κεραίες είναι πλήρως συνδεδεμένες στο Intel Dual Band Wi-Fi. Σηκώστε το Intel Dual Band Wi-Fi για να βεβαιωθείτε ότι και οι δύο κεραίες είναι ασφαλείς και ότι καμία από αυτές δεν θα πέσει.

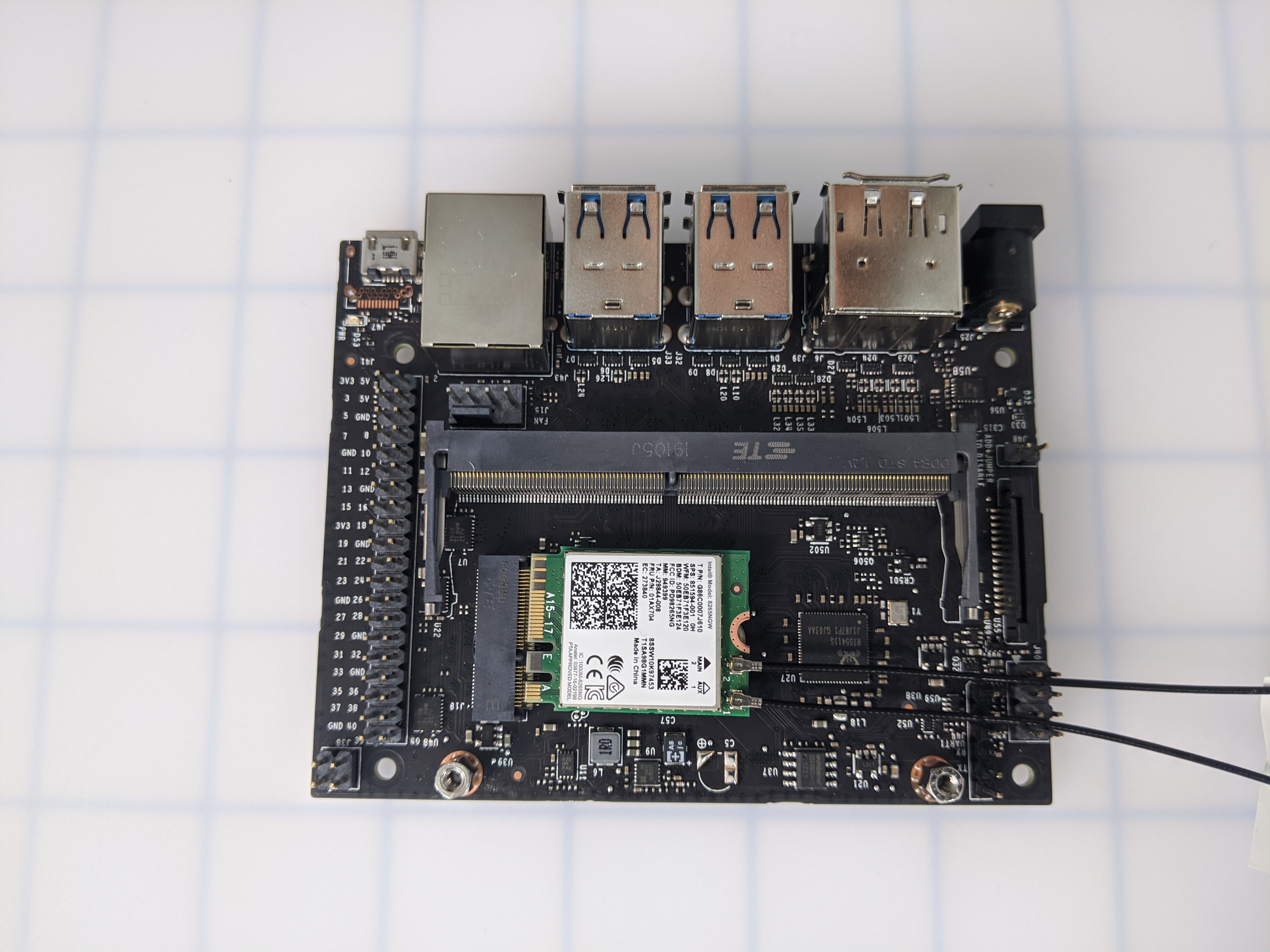

Μονάδα Intel Dual Band Wi-Fi τοποθετημένη στην πλακέτα φορέα υπό γωνία.

Τοποθετήστε το Intel Dual Band Wi-Fi στην πλακέτα φορέα υπό γωνία.

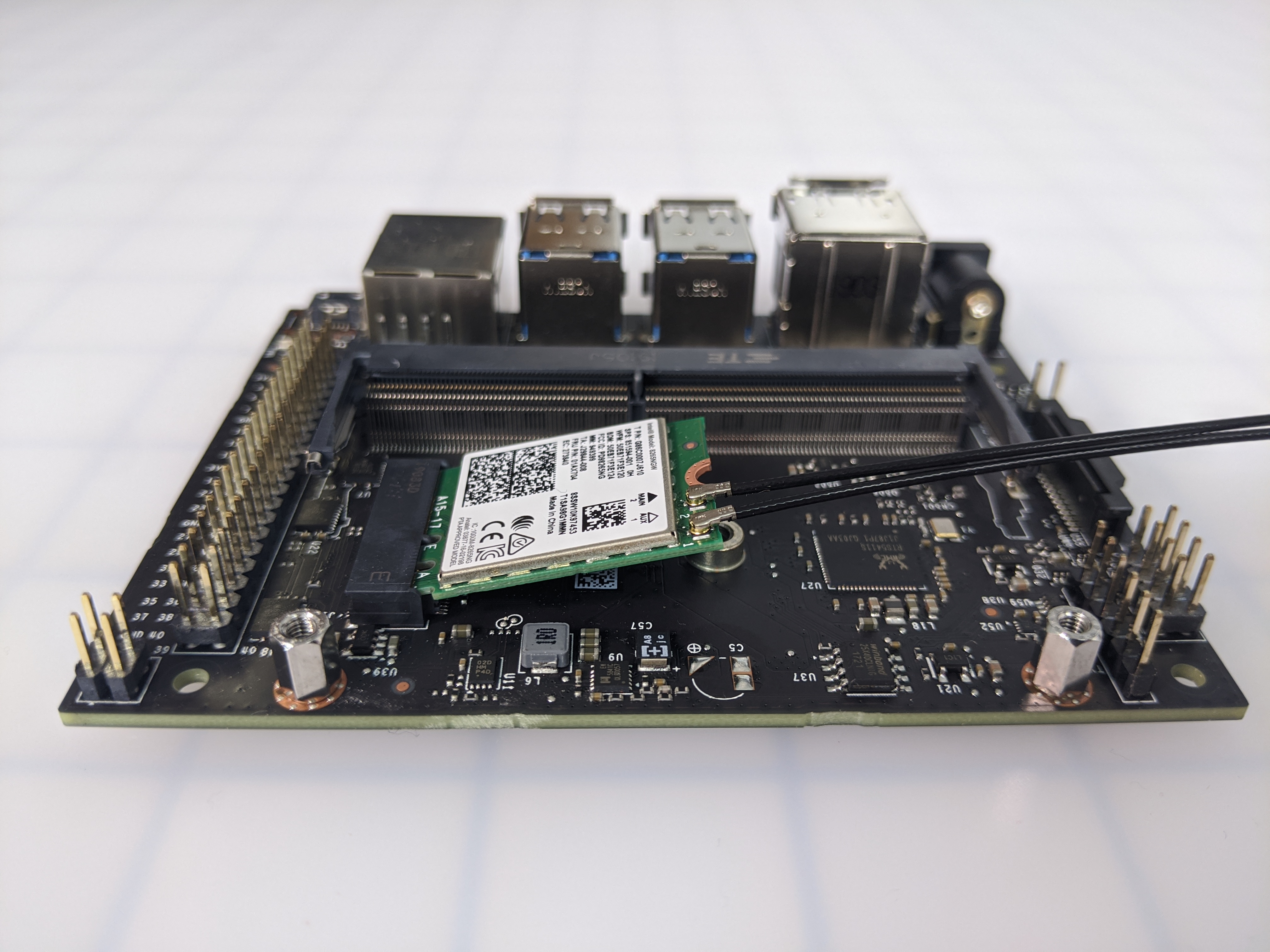

Η μονάδα Wi-Fi είναι τοποθετημένη στην πλακέτα μεταφοράς αλλά έχει κλίση προς τα πάνω πριν ασφαλιστεί με βίδα.

Θα παραμείνει ελαφρώς κυρτό προς τα πάνω μέχρι να χρησιμοποιηθεί μια βίδα για να το συγκρατήσει στη θέση του.

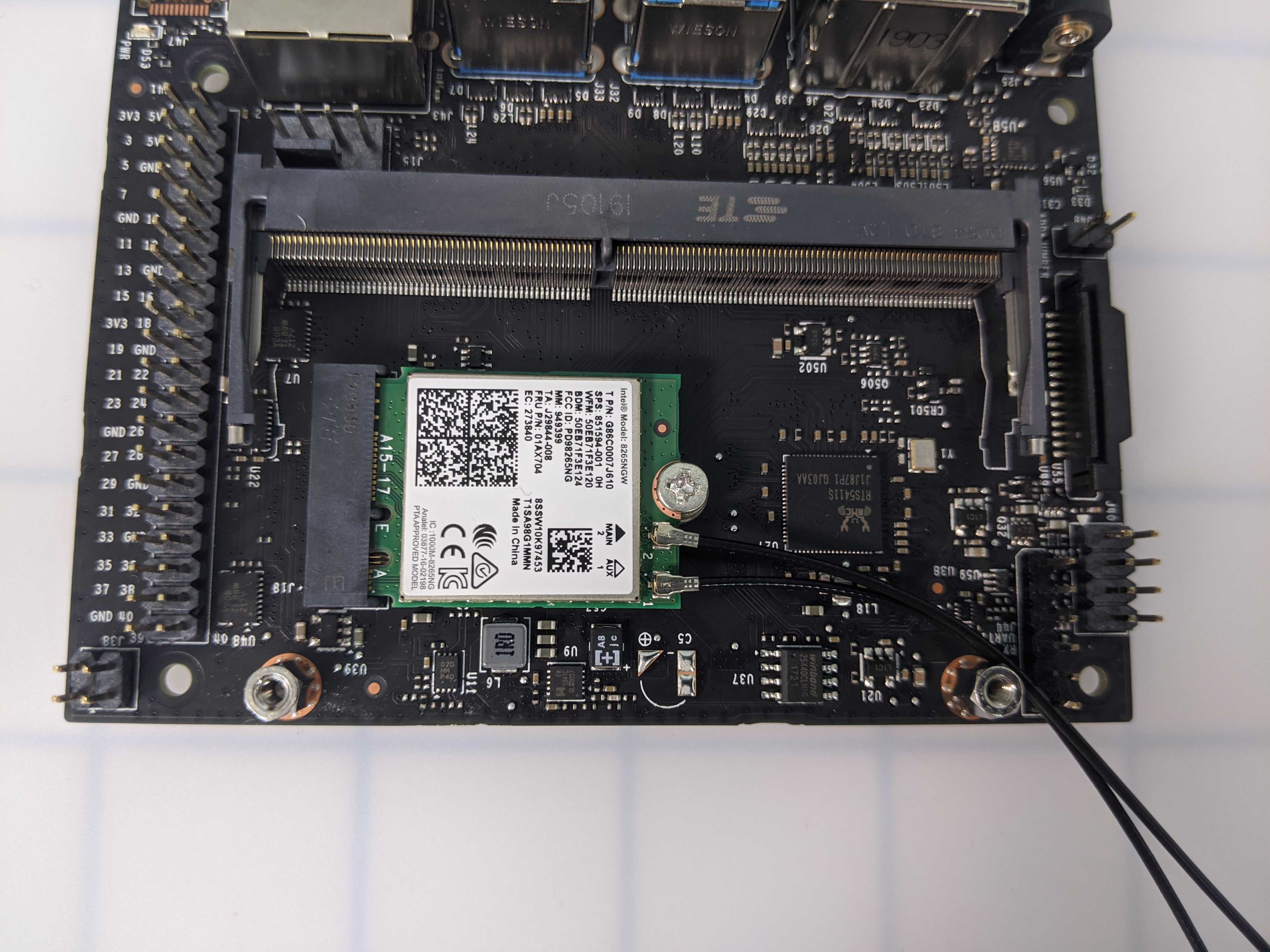

Μονάδα Wi-Fi στερεωμένη στην πλακέτα φορέα με βίδα, με προσαρτημένες κεραίες.

Ασφαλίστε τη βίδα για να συγκρατήσετε το Intel Dual Band Wi-Fi στη θέση του. Βεβαιωθείτε ότι δεν έχετε σφίξει υπερβολικά τη βίδα για να μην την ξεφλουδίσετε.

Επανασυνδέστε τη μονάδα Jetson Nano

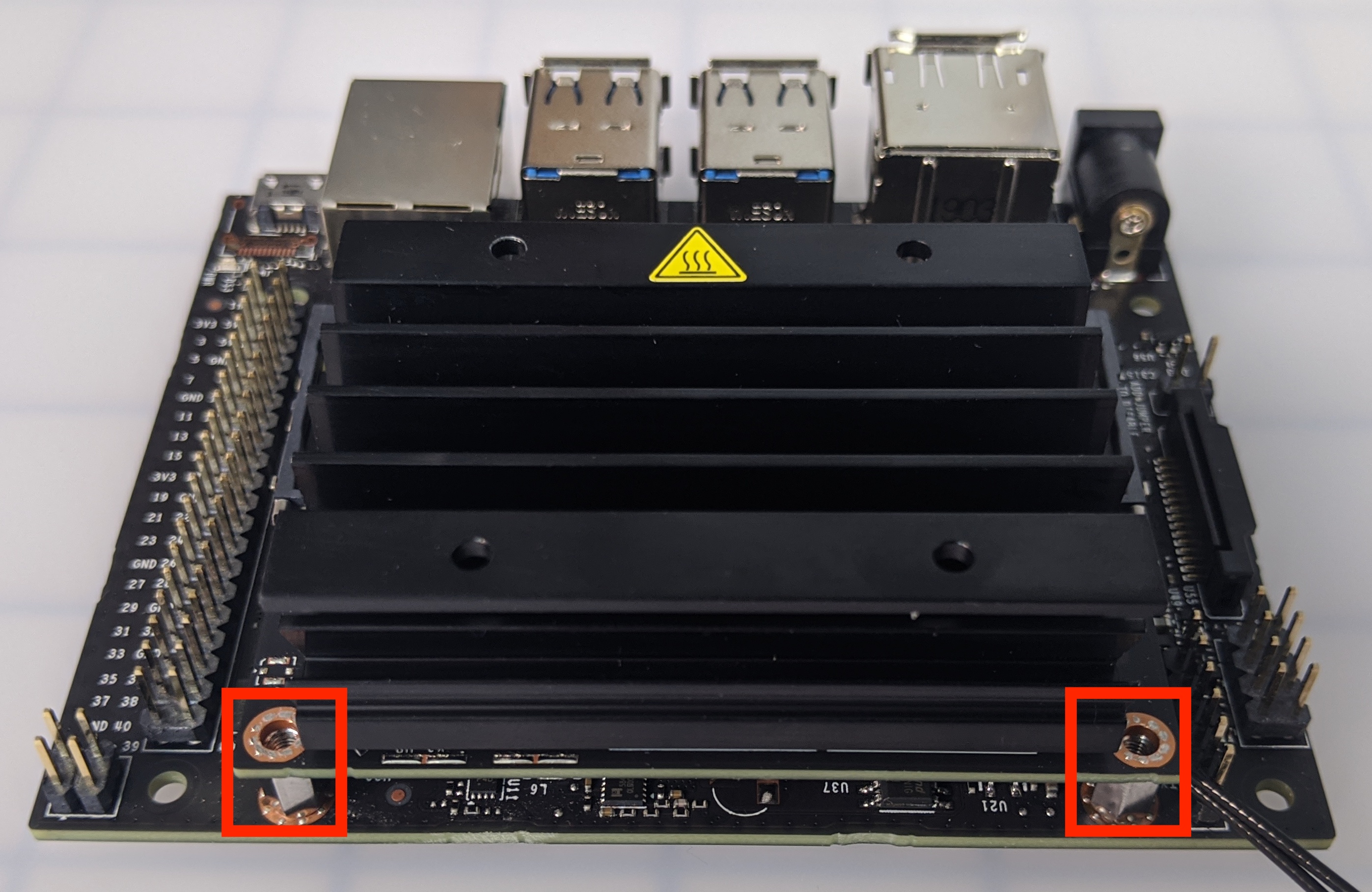

Η μονάδα Jetson Nano τοποθετήθηκε ξανά στην πλακέτα μεταφοράς με τις οπές των βιδών ευθυγραμμισμένες.

Τοποθετήστε τη μονάδα Jetson Nano πίσω στην πλακέτα φορέα υπό γωνία. Πιέστε ελαφρά προς τα κάτω ώστε οι οπές των βιδών να είναι ίσιες.

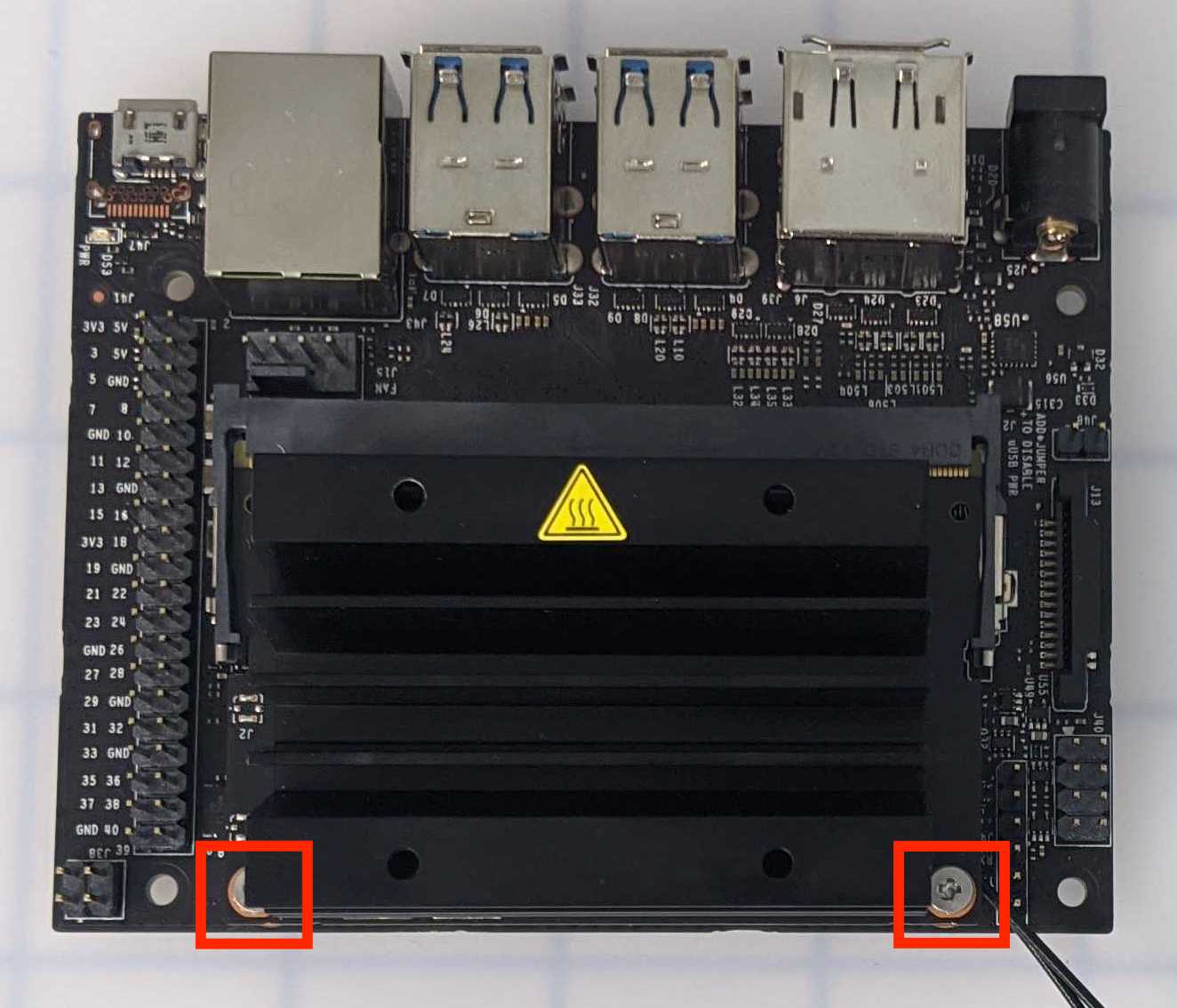

Η μονάδα Jetson Nano στερεώθηκε στην πλακέτα μεταφοράς με δύο βίδες.

Στερεώστε τις δύο βίδες πίσω στη μονάδα Jetson Nano για να την συνδέσετε στην πλακέτα φορέα. Βεβαιωθείτε ότι δεν σφίγγετε τις βίδες υπερβολικά για να αποφύγετε το ξεφλούδισμα.

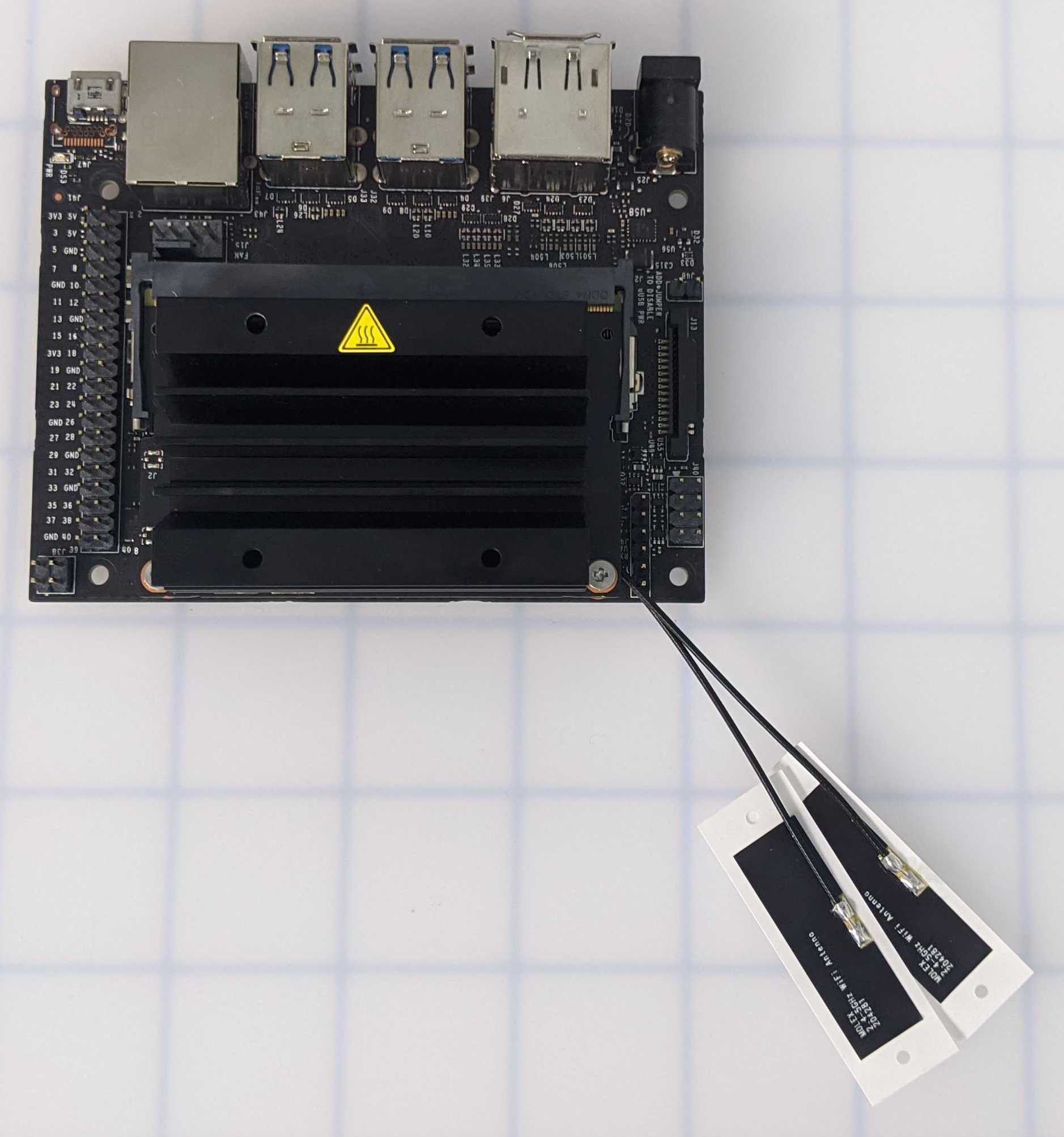

Πλακέτα Jetson Nano με εγκατεστημένη μονάδα Intel Wi-Fi και συνδεδεμένες δύο κεραίες.

Το Intel Dual Band Wi-Fi και οι κεραίες είναι πλέον εγκατεστημένα.
