Η χρήση του διακόπτη σάς επιτρέπει να ενεργοποιήσετε το σύστημα VEX GO χωρίς προγραμματισμό.

Χρησιμοποιήστε τον διακόπτη με κινητήρα

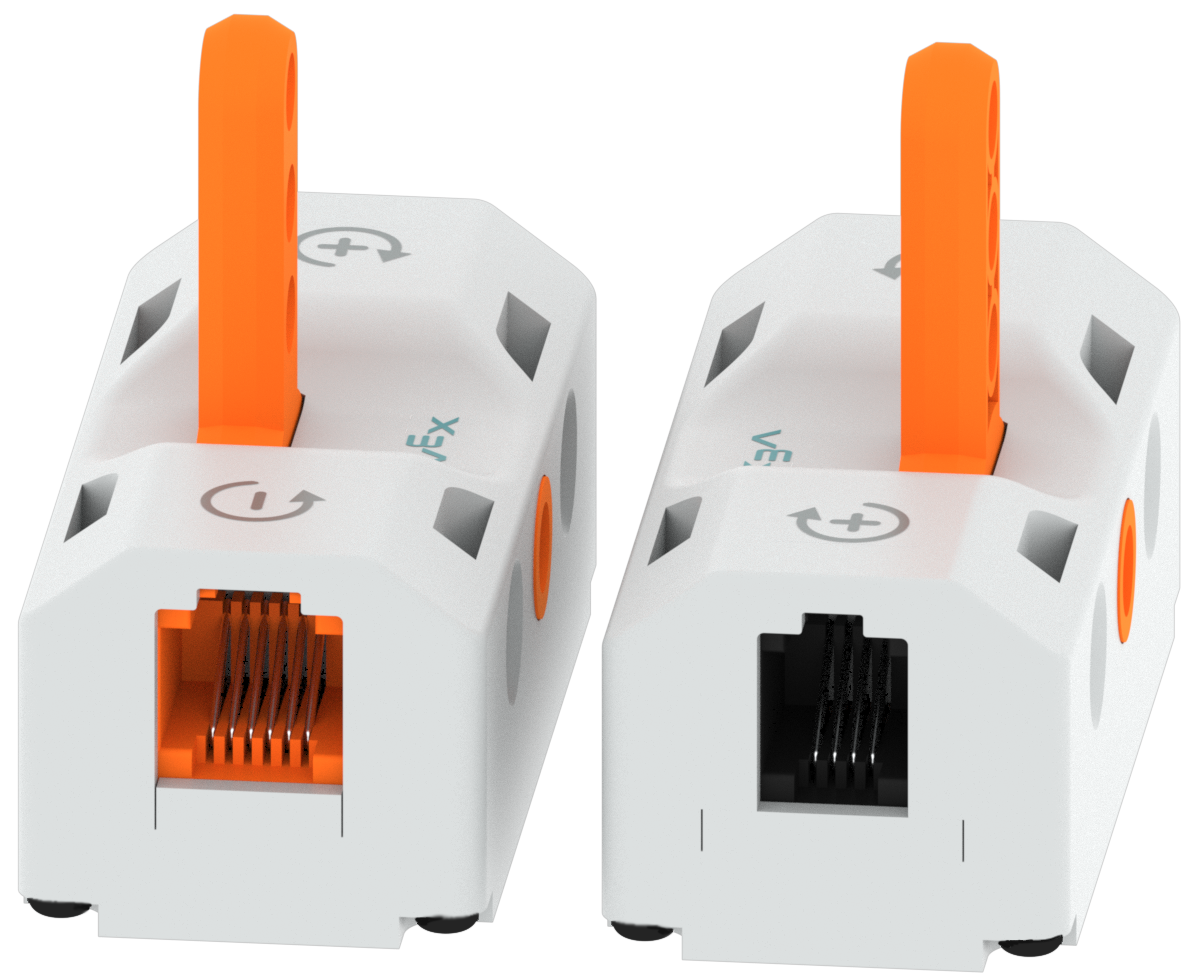

Το κομμάτι διακόπτη φαίνεται και από τις δύο πλευρές για να δείξει ότι έχει μια θύρα σε κάθε πλευρά. Η Έξυπνη Θύρα δεν είναι έγχρωμη και είναι μικρότερη, ενώ η Θύρα Μπαταρίας είναι πορτοκαλί και μεγαλύτερη.

Η χρήση ενός κινητήρα με τον διακόπτη σάς επιτρέπει να ελέγχετε τον κινητήρα χωρίς την ανάγκη προγραμματισμού.

Υπάρχουν δύο θύρες στο Switch. Μια έξυπνη θύρα για τη σύνδεση ενός προφυλακτήρα κινητήρα ή LED και μια πορτοκαλί θύρα μπαταρίας για τη σύνδεση μιας μπαταρίας.

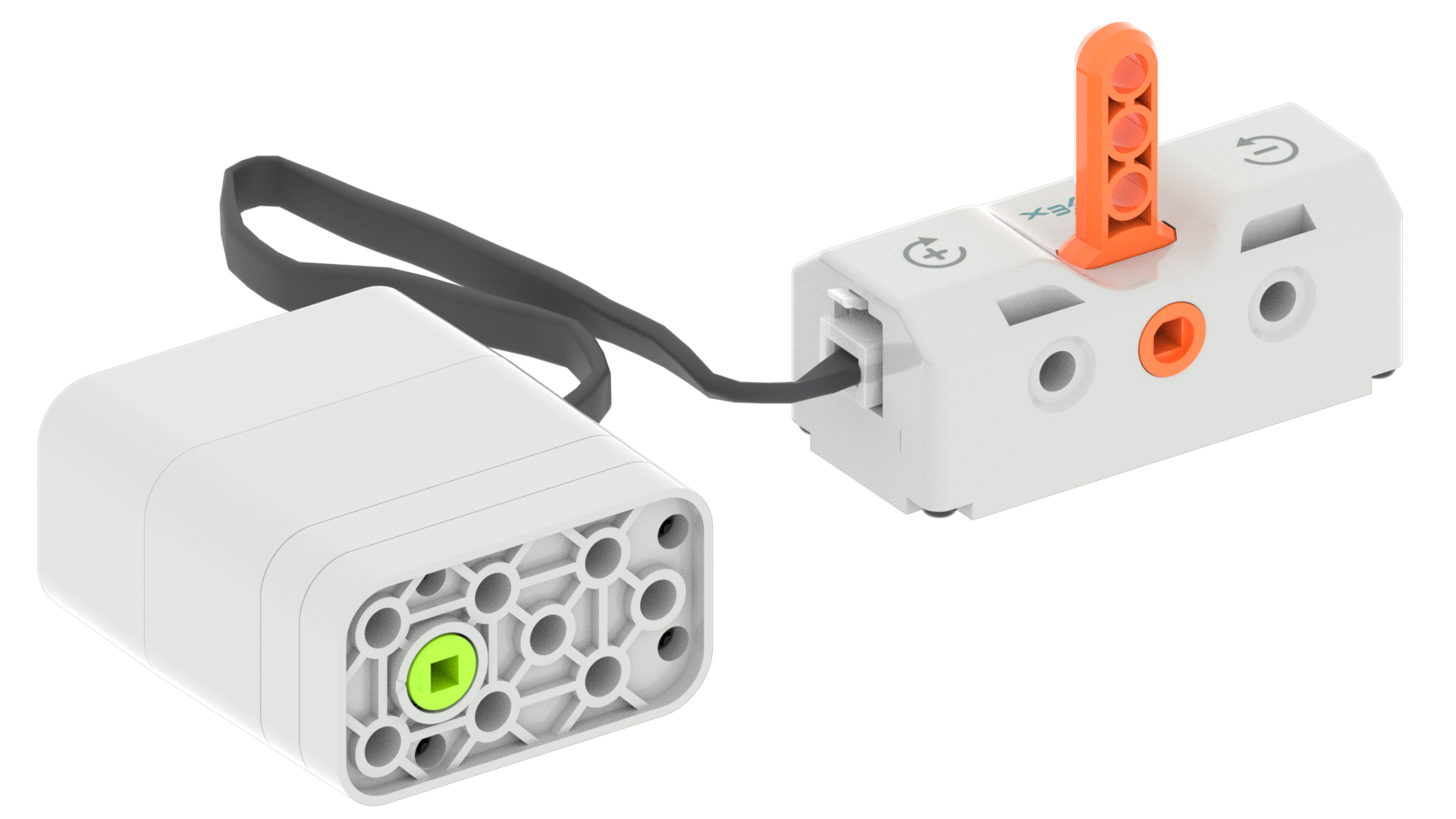

Ο κινητήρας με το καλώδιό του συνδεδεμένο στην έξυπνη θύρα του διακόπτη.

Συνδέστε έναν κινητήρα στον διακόπτη εισάγοντας το καλώδιο του κινητήρα στην έξυπνη θύρα του διακόπτη.

Διάγραμμα δύο τεμαχίων διακόπτη με καλώδια κινητήρα συνδεδεμένα στις έξυπνες θύρες τους. Στα αριστερά, το καλώδιο του κινητήρα είναι πλήρως συνδεδεμένο και υπάρχει ένα πράσινο σημάδι ελέγχου, ενώ στα δεξιά, το καλώδιο του κινητήρα είναι μόνο μερικώς συνδεδεμένο και υπάρχει ένα κόκκινο Χ.

Βεβαιωθείτε ότι το καλώδιο του κινητήρα έχει εισαχθεί πλήρως στην έξυπνη θύρα του διακόπτη. Ένας ήχος «κλικ» θα διασφαλίσει ότι το καλώδιο έχει τοποθετηθεί πλήρως στην Έξυπνη Θύρα.

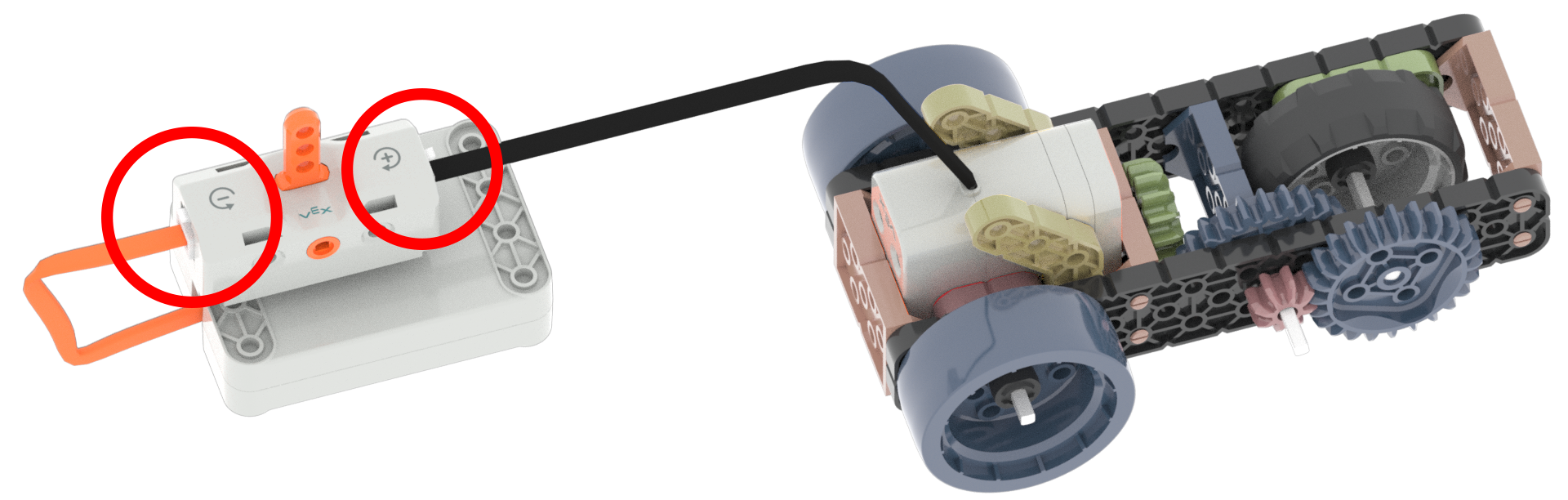

Διάγραμμα ενός διακόπτη με ένα καλώδιο κινητήρα και ένα καλώδιο μπαταρίας συνδεδεμένα στις αντίστοιχες θύρες τους. Οι χρησιμοποιούμενες θύρες επισημαίνονται με κόκκινους κύκλους.

Για να ελέγξετε έναν κινητήρα με τον διακόπτη, βεβαιωθείτε ότι ένας κινητήρας και μια μπαταρία είναι συνδεδεμένες στον διακόπτη.

Υπάρχουν τρεις ρυθμίσεις στο Switch

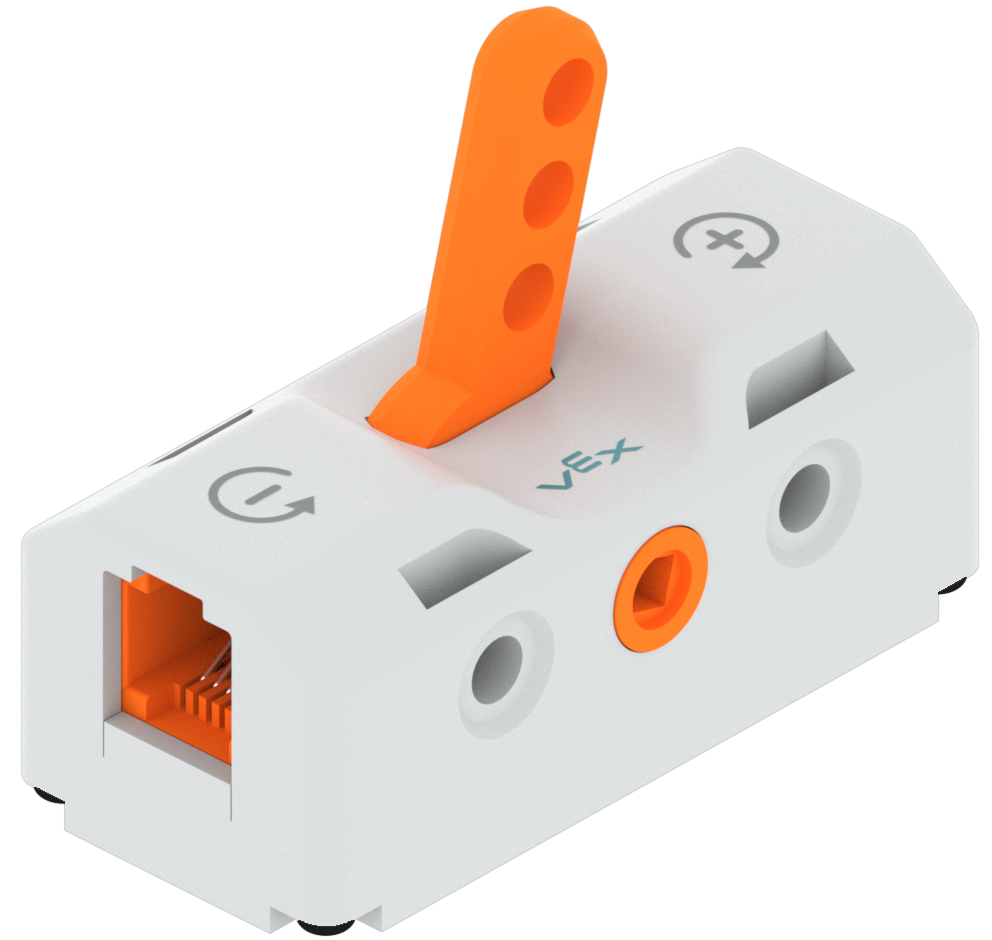

Αλλάξτε το κομμάτι με τον μοχλό στραμμένο στη ρύθμιση προς τα εμπρός που επισημαίνεται με ένα σύμβολο συν.

'+' : περιστρέφει τον κινητήρα προς τα εμπρός.

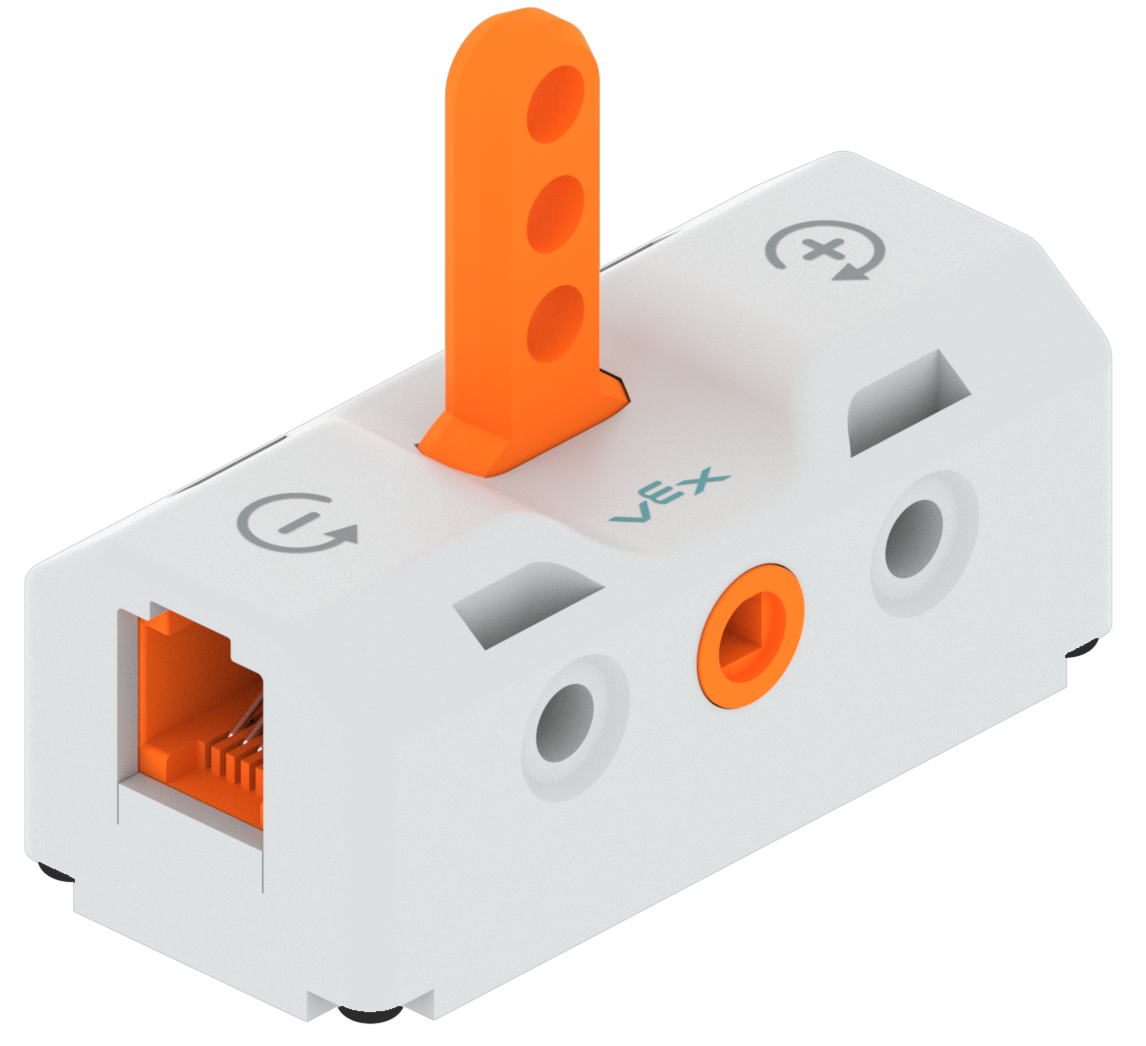

Διακόπτης με τον μοχλό στραμμένο στην ουδέτερη θέση και στραμμένο ευθεία προς τα πάνω.

Ουδέτερο: απενεργοποιεί τον κινητήρα.

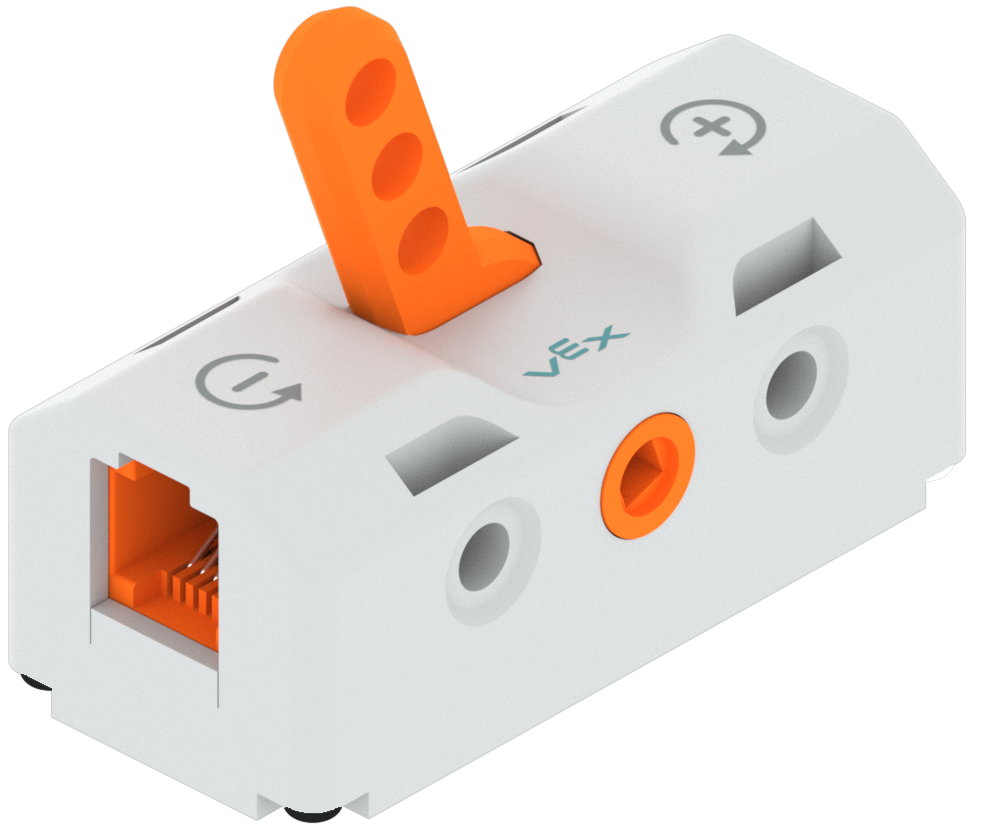

Διακόπτης με τον μοχλό στραμμένο στην αντίστροφη ρύθμιση που σημειώνεται με αρνητικό πρόσημο.

'-' : περιστρέφει τον κινητήρα προς την αντίστροφη κατεύθυνση.

Δείτε και τις τρεις ρυθμίσεις του Switch σε αυτήν την κινούμενη εικόνα.

Χρησιμοποιήστε τον διακόπτη με τον προφυλακτήρα LED

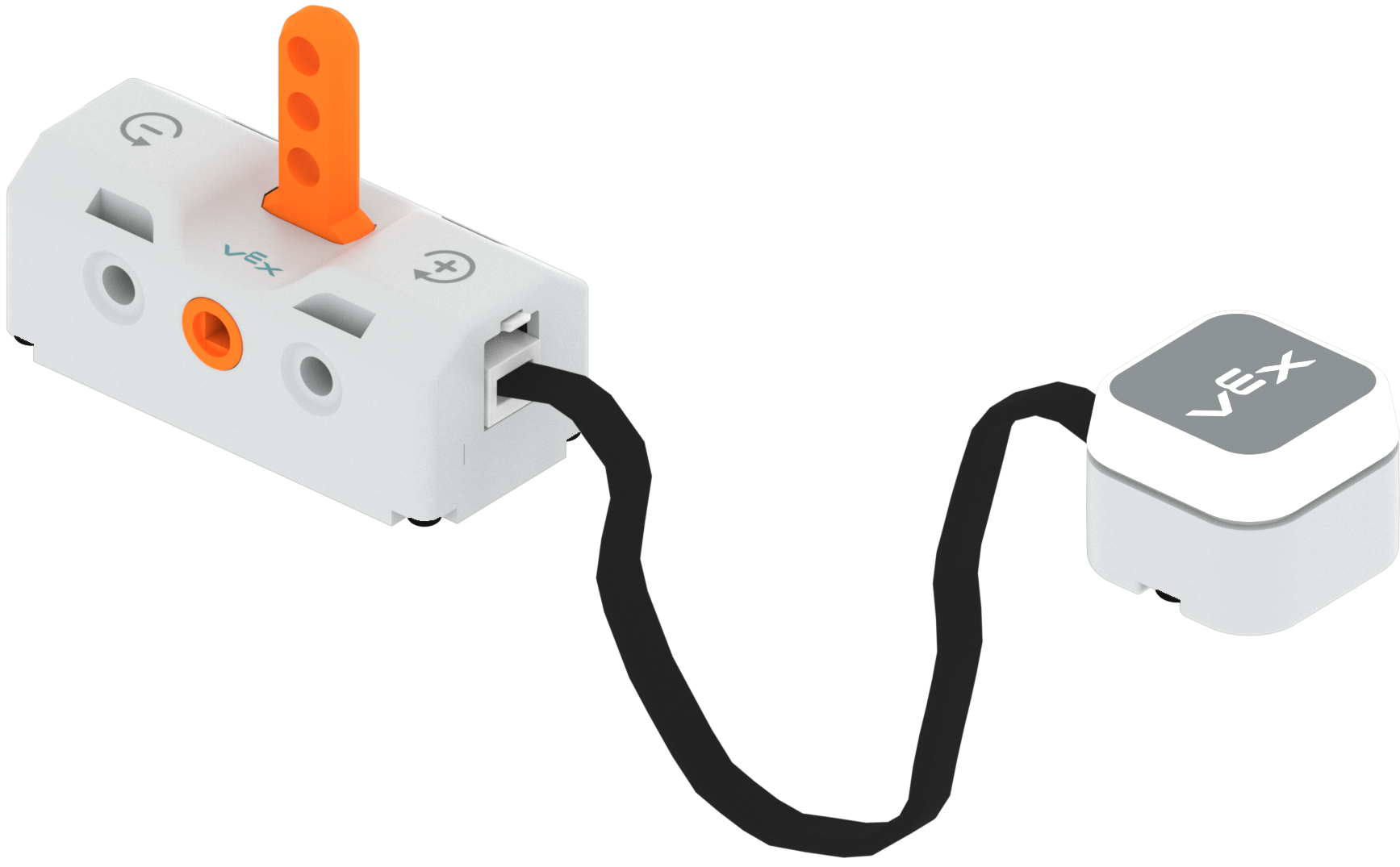

Προφυλακτήρας LED με το καλώδιό του συνδεδεμένο στην έξυπνη θύρα του διακόπτη.

Συνδέστε τον προφυλακτήρα LED στο διακόπτη εισάγοντας το καλώδιο προφυλακτήρα LED στην έξυπνη θύρα του διακόπτη.

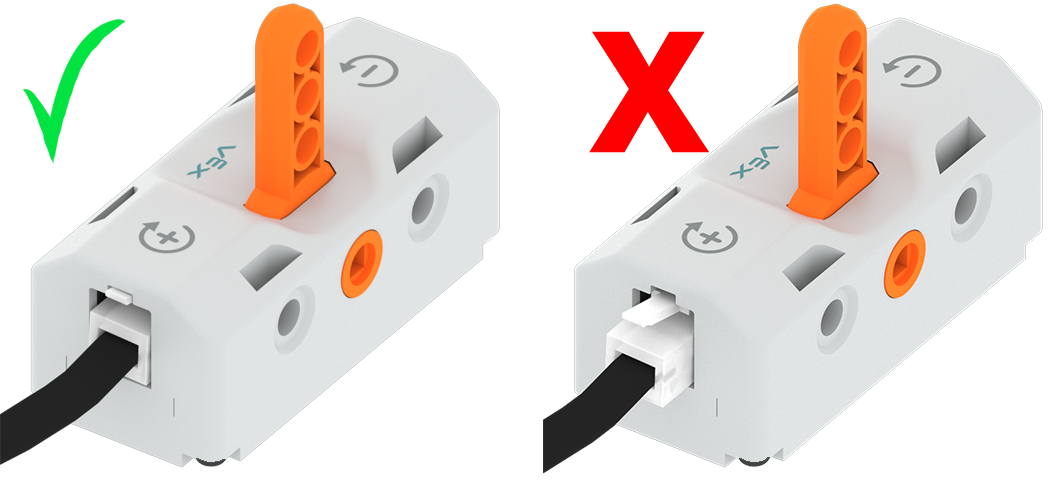

Διάγραμμα δύο τεμαχίων διακόπτη με καλώδια προφυλακτήρα LED συνδεδεμένα στις έξυπνες θύρες τους. Στα αριστερά, το καλώδιο προφυλακτήρα LED είναι πλήρως συνδεδεμένο και υπάρχει ένα πράσινο σημάδι ελέγχου, ενώ στα δεξιά το καλώδιο προφυλακτήρα LED είναι μόνο μερικώς συνδεδεμένο και υπάρχει ένα κόκκινο X.

Βεβαιωθείτε ότι το καλώδιο προφυλακτήρα LED έχει εισαχθεί πλήρως στην έξυπνη θύρα του διακόπτη. Ένας ήχος «κλικ» θα διασφαλίσει ότι το καλώδιο έχει τοποθετηθεί πλήρως στην Έξυπνη Θύρα.

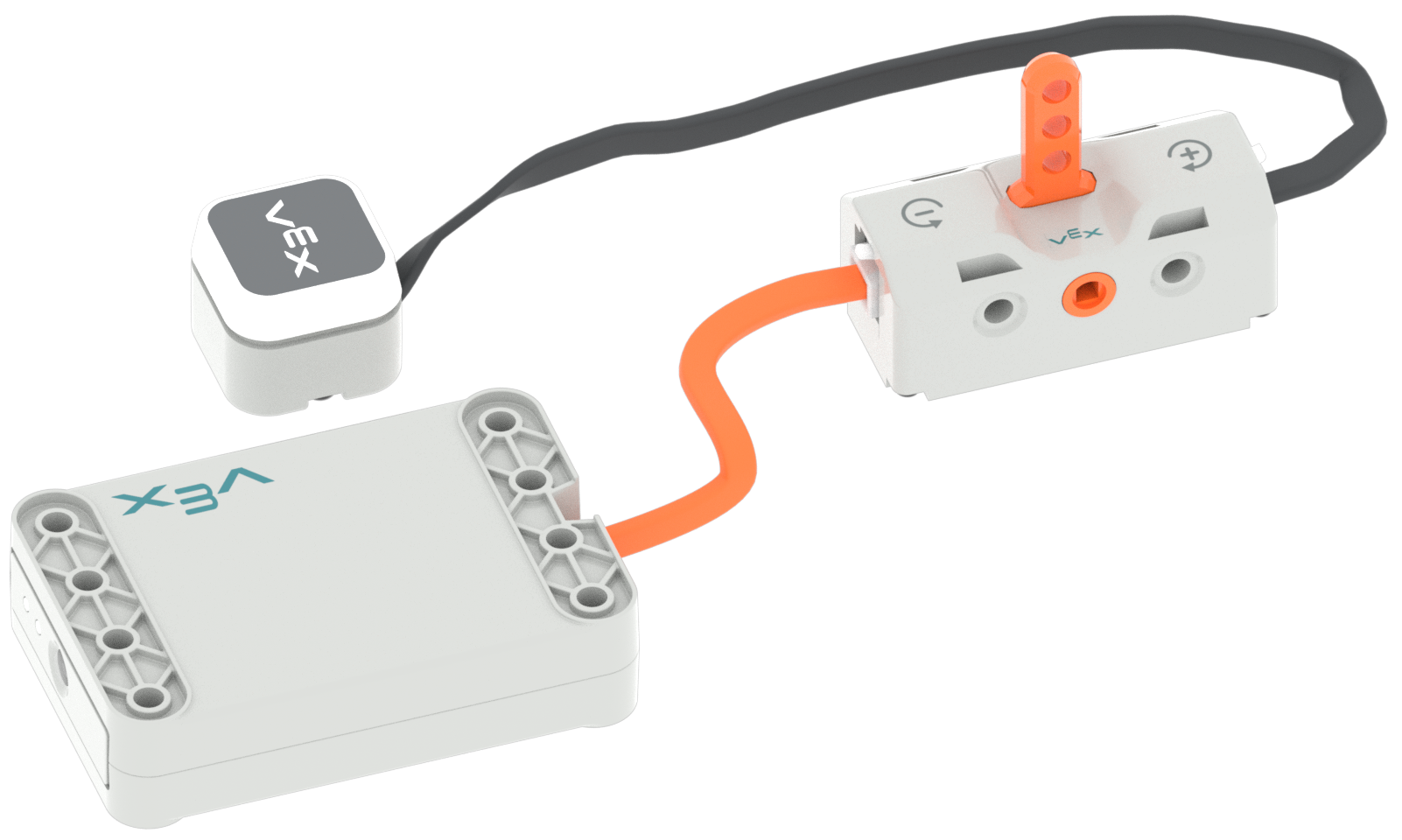

Διάγραμμα ενός διακόπτη με ένα καλώδιο προφυλακτήρα LED και ένα καλώδιο μπαταρίας συνδεδεμένα στις αντίστοιχες θύρες τους.

Για να ελέγξετε τον προφυλακτήρα LED με τον διακόπτη, βεβαιωθείτε ότι ο προφυλακτήρας LED και η μπαταρία συνδεδεμένες στον διακόπτη.

Υπάρχουν τρεις ρυθμίσεις στον διακόπτη όταν συνδέεται με τον προφυλακτήρα LED

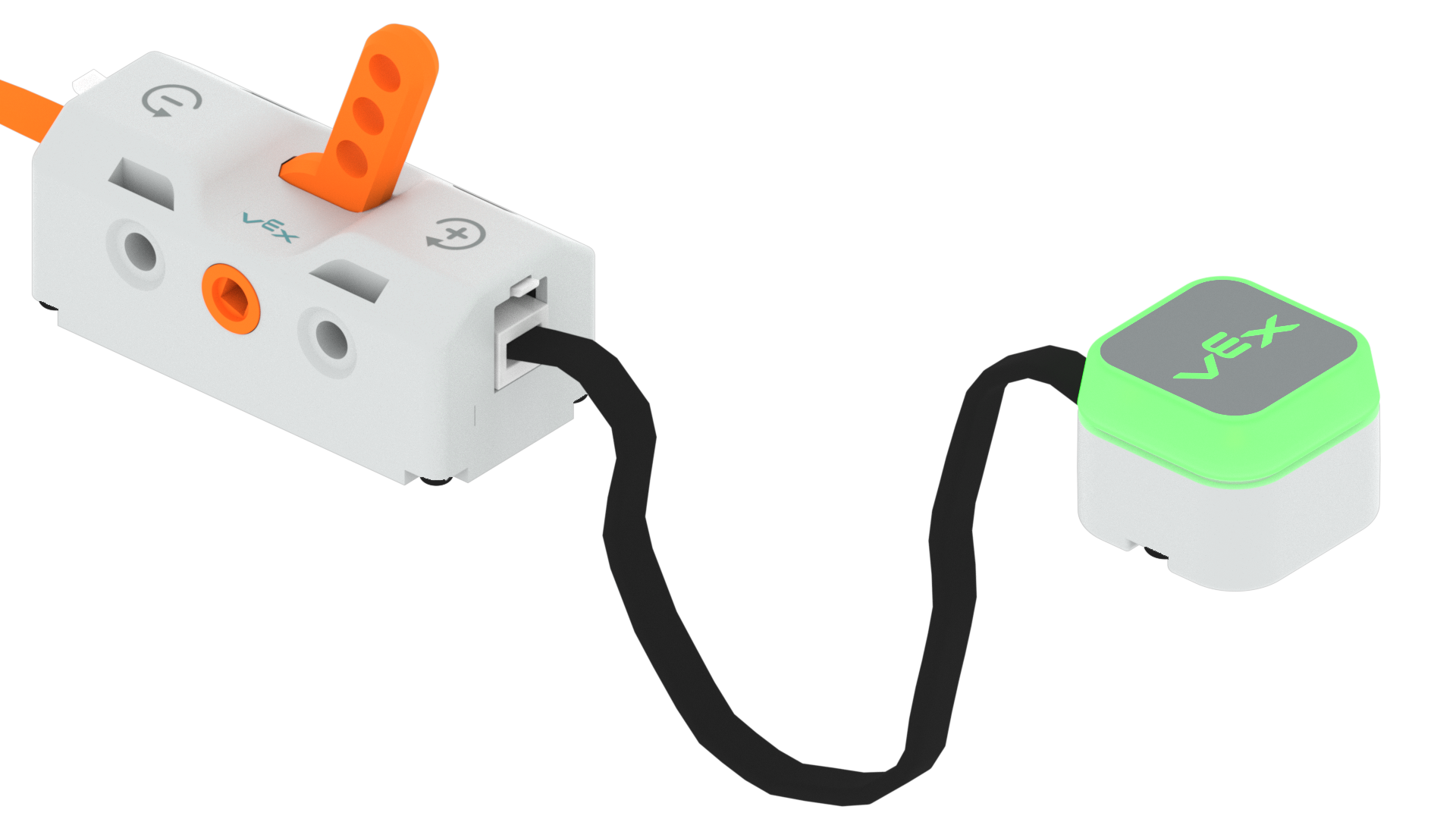

Αλλάξτε το κομμάτι με τον μοχλό στραμμένο στη ρύθμιση προς τα εμπρός που επισημαίνεται με ένα σύμβολο συν. Ο συνδεδεμένος προφυλακτήρας LED ανάβει με πράσινο χρώμα.

'+' : ορίζει το χρώμα του προφυλακτήρα LED σε πράσινο.

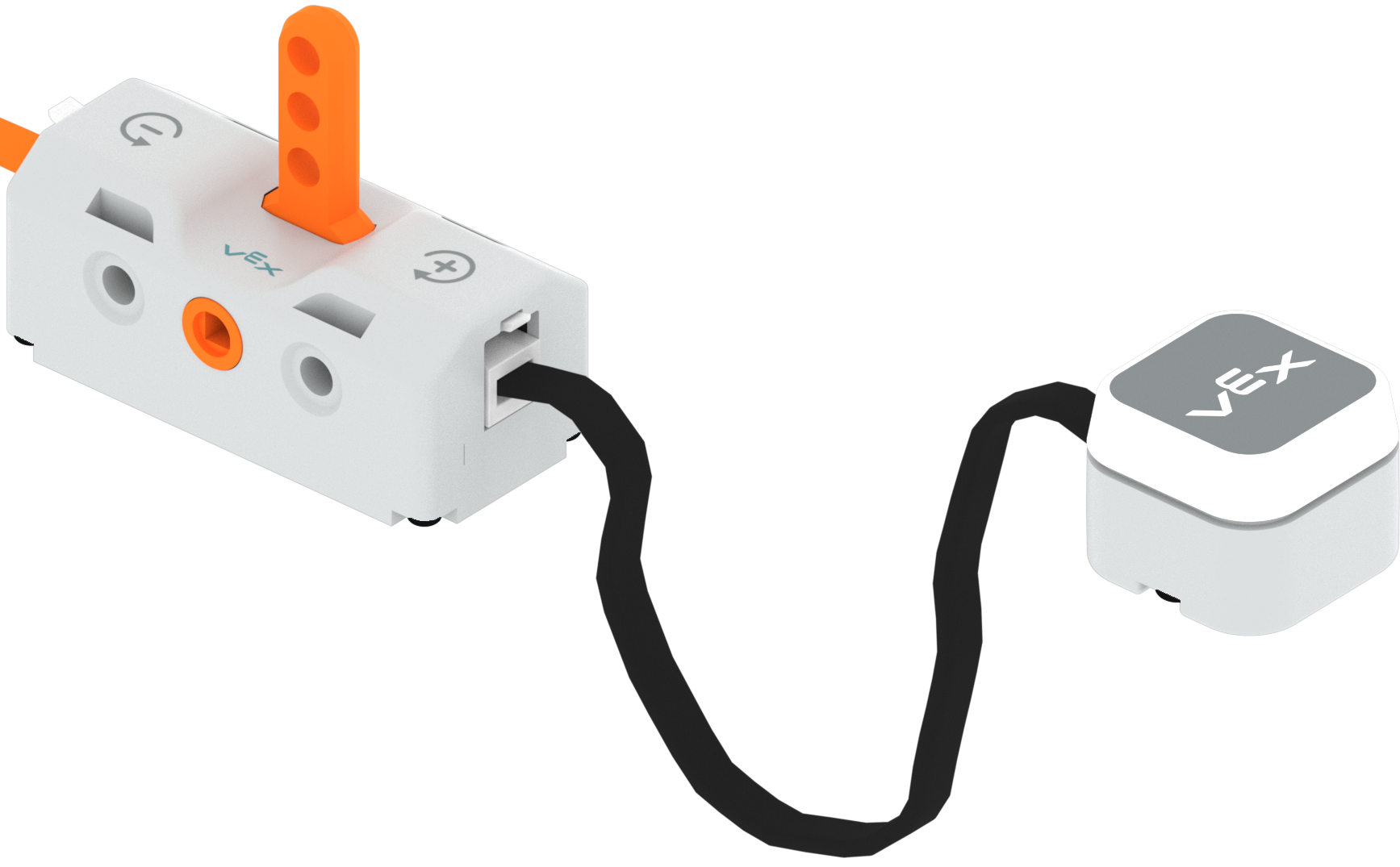

Διακόπτης με τον μοχλό στραμμένο στην ουδέτερη θέση και στραμμένο ευθεία προς τα πάνω. Ο συνδεδεμένος προφυλακτήρας LED είναι απενεργοποιημένος.

Ουδέτερο: απενεργοποιεί τον προφυλακτήρα LED.

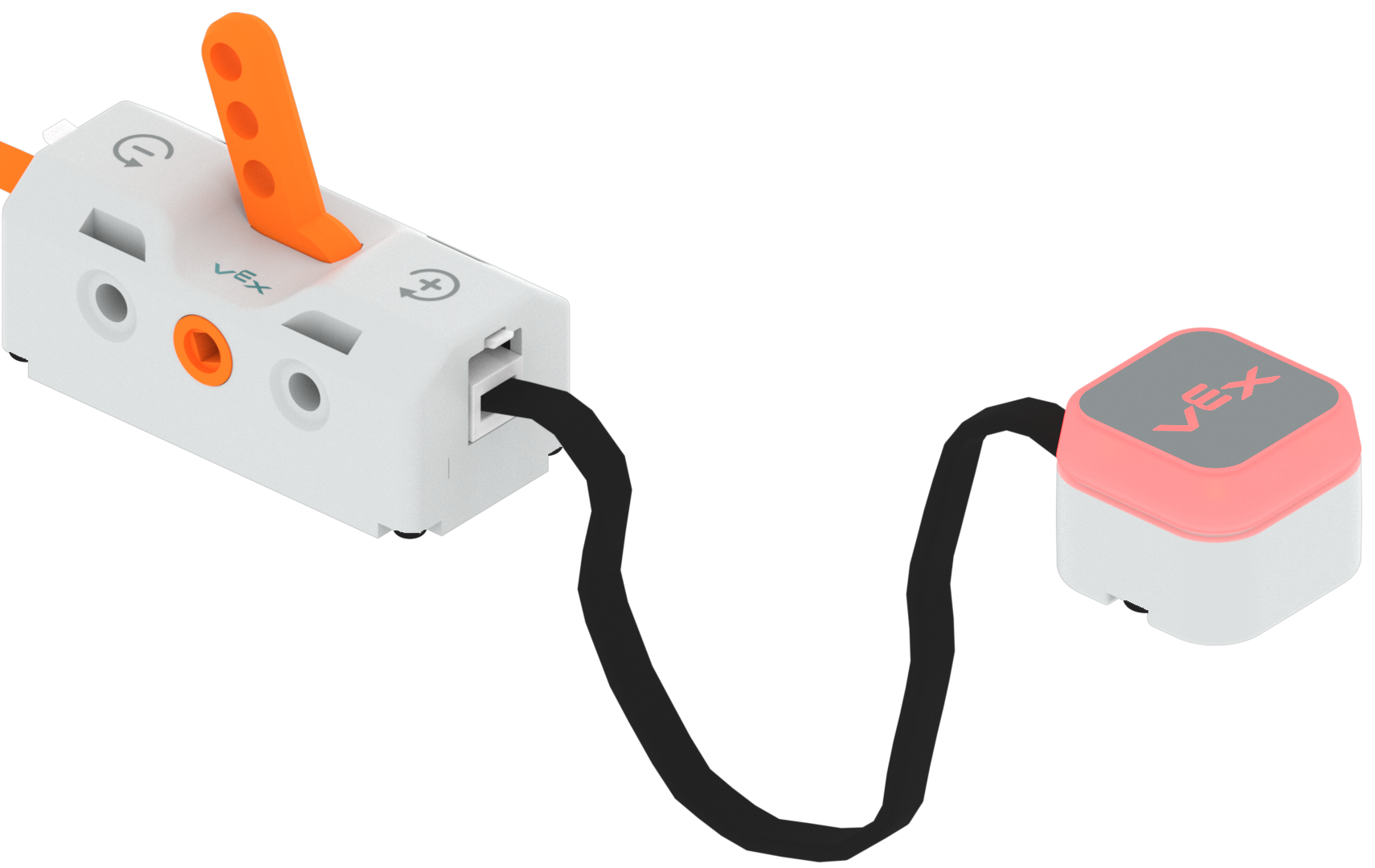

Διακόπτης με τον μοχλό στραμμένο στην αντίστροφη ρύθμιση που σημειώνεται με αρνητικό πρόσημο. Ο συνδεδεμένος προφυλακτήρας LED ανάβει με κόκκινο χρώμα.

'-' : ορίζει το χρώμα του προφυλακτήρα LED σε κόκκινο.
