Ο 3-Wire Expander είναι μια συσκευή που μπορεί να συνδεθεί στην έξυπνη θύρα ενός V5 Brain και δημιουργεί οκτώ επιπλέον θέσεις για τη σύνδεση συσκευών 3-Wire.

Γωνιακή όψη του επεκτατήρα 3 καλωδίων V5.

Τι είναι ο Επεκτατής 3 συρμάτων

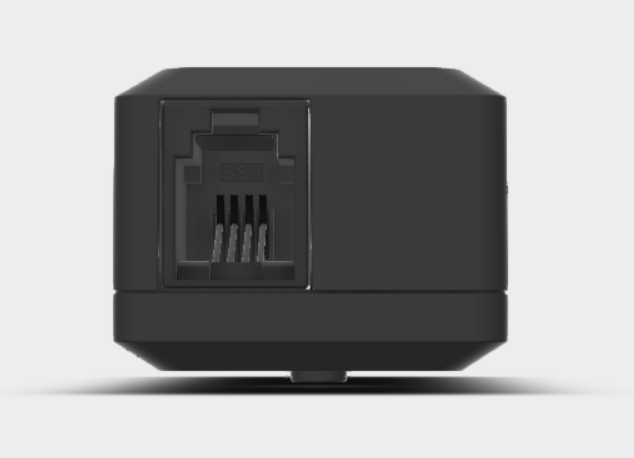

Επεκτατήρας 3 καλωδίων V5 από το πλάι για να δείτε την έξυπνη θύρα του.

Ο Επεκτατής 3-Wire είναι μια συσκευή που χρησιμοποιείται για την προσθήκη επιπλέον θυρών 3-Wire στον εγκέφαλο V5. Ο επεκτατής 3 καλωδίων διαθέτει μια έξυπνη θύρα V5 στο ένα άκρο για σύνδεση με τον εγκέφαλο V5 και οκτώ θύρες 3 καλωδίων στο άλλο.

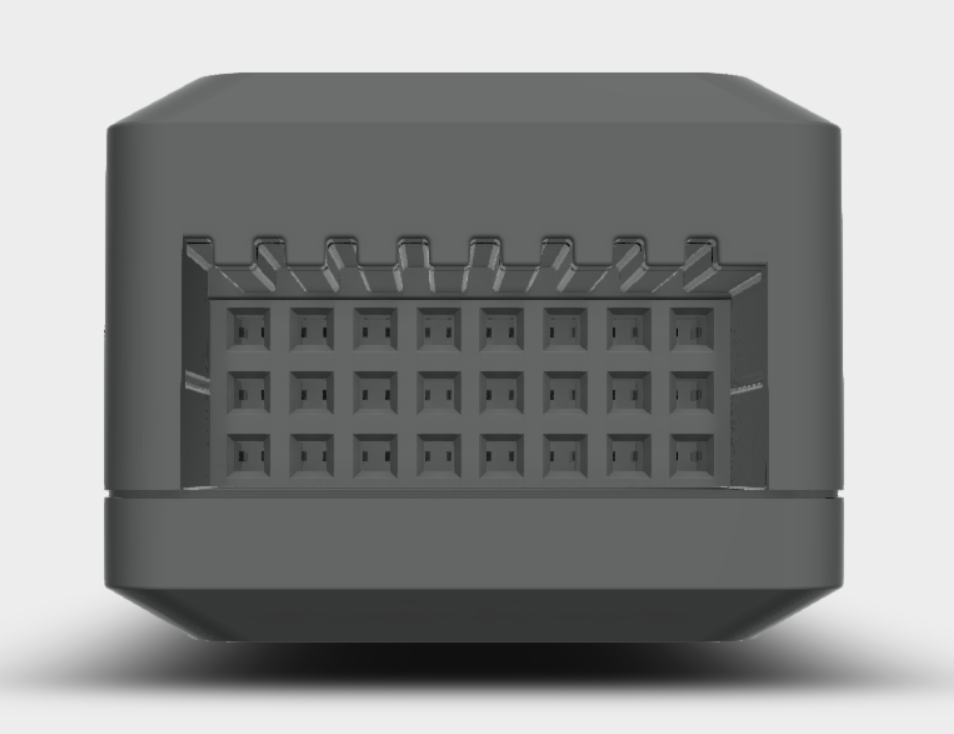

Επεκτατήρας 3 καλωδίων V5 όπως φαίνεται από την άλλη πλευρά για να δείξουν τις οκτώ θύρες 3 καλωδίων.

Η άλλη πλευρά του επεκτατήρα 3 καλωδίων έχει οκτώ θύρες 3 καλωδίων.

Γιατί να χρησιμοποιήσετε έναν επεκτατή 3 καλωδίων;

Όταν ξεκινάτε ένα έργο, μπορεί να φαίνεται αδύνατο να χρησιμοποιήσετε και τις οκτώ θύρες 3 καλωδίων στον εγκέφαλο V5. Ωστόσο, καθώς τα έργα και τα ρομπότ γίνονται πιο προηγμένα, οι θύρες 3 καλωδίων αρχίζουν γρήγορα να γεμίζουν.

Κάθε συσκευή που αναφέρεται εδώ απαιτεί τη χρήση τουλάχιστον μίας θύρας 3 καλωδίων.

Κάθε Μετρητής Αποστάσεωναπαιτεί μια θύρα εισόδου και μια θύρα εξόδου 3 καλωδίων.
Η πιο αποτελεσματική παρακολούθηση γραμμής απαιτεί τρεις ιχνηλάτες γραμμήςο καθένας με θύρα 3 καλωδίων.
Κάθε κωδικοποιητής οπτικού άξονααπαιτεί δύο θύρες 3 καλωδίων.
Κάθε αναλογικός αισθητήρας, όπως ένα ποτενσιόμετρο , απαιτεί μια θύρα 3 καλωδίων.
Κάθε ψηφιακός αισθητήρας, όπως ένας διακόπτης προφυλακτήρα, απαιτεί μια θύρα 3 καλωδίων.
Οι ψηφιακές έξοδοι όπως οι ενδεικτικές λυχνίες LEDκαι οι πνευματικές ηλεκτρομαγνητικές βαλβίδες απαιτούν επίσης η καθεμία θύρα 3 καλωδίων.

Επεκτατήρας 3 καλωδίων V5 όπως φαίνεται από το πλάι για να δείξουν τις οκτώ θύρες 3 καλωδίων.

Οι θύρες 3 καλωδίων στον εγκέφαλο V5 μπορούν να γεμίσουν γρήγορα. Ο Επεκτατής 3-Συρμάτων μπορεί να προσθέσει οκτώ επιπλέον θύρες και να διπλασιάσει τον αριθμό των θυρών 3-Συρμάτων που μπορούν να χρησιμοποιηθούν για προηγμένη ρομποτική συμπεριφορά.

Πώς να χρησιμοποιήσετε έναν επεκτατή 3 καλωδίων

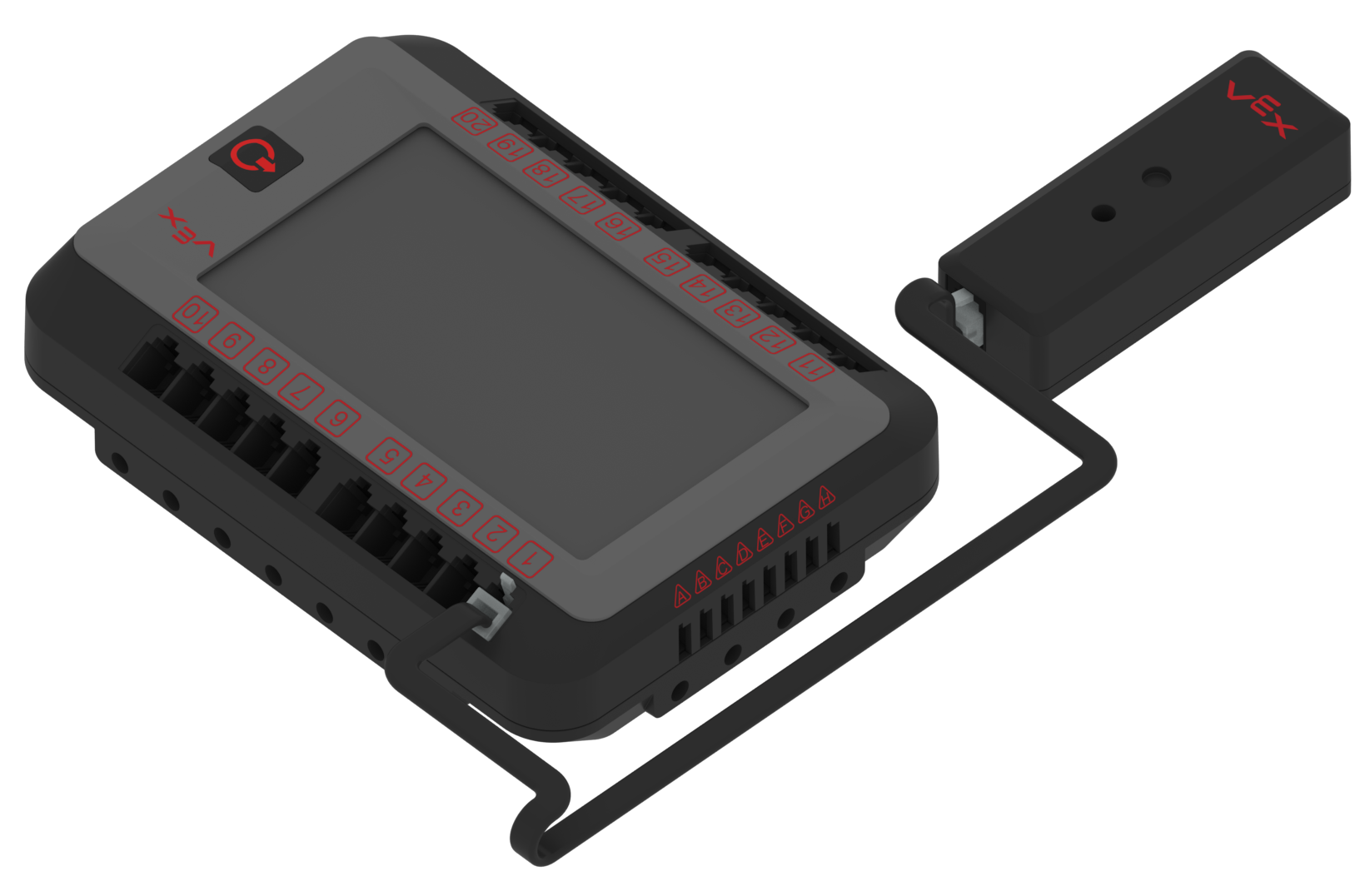

Ο επεκτατής 3 καλωδίων V5 εμφανίζεται συνδεδεμένος σε έναν εγκέφαλο V5 χρησιμοποιώντας ένα έξυπνο καλώδιο.

Ο τρισύρματος επεκτατής μπορεί να συνδεθεί σε οποιαδήποτε από τις 21 έξυπνες θύρες του V5 Brain συνδέοντας ένα έξυπνο καλώδιο V5 μεταξύ του V5 Brain και της έξυπνης θύρας του επεκτατή.

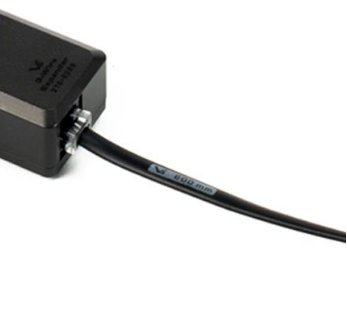

Κοντινό πλάνο ενός έξυπνου καλωδίου συνδεδεμένου στην έξυπνη θύρα του τρισύρματου επεκτατή για να υποδείξει ότι η σύνδεση πρέπει να είναι ασφαλής.

Βεβαιωθείτε ότι το Smart Cable έχει εισαχθεί πλήρως και έχει ασφαλίσει στις θύρες τόσο του V5 Brain όσο και του 3-Wire Expander.

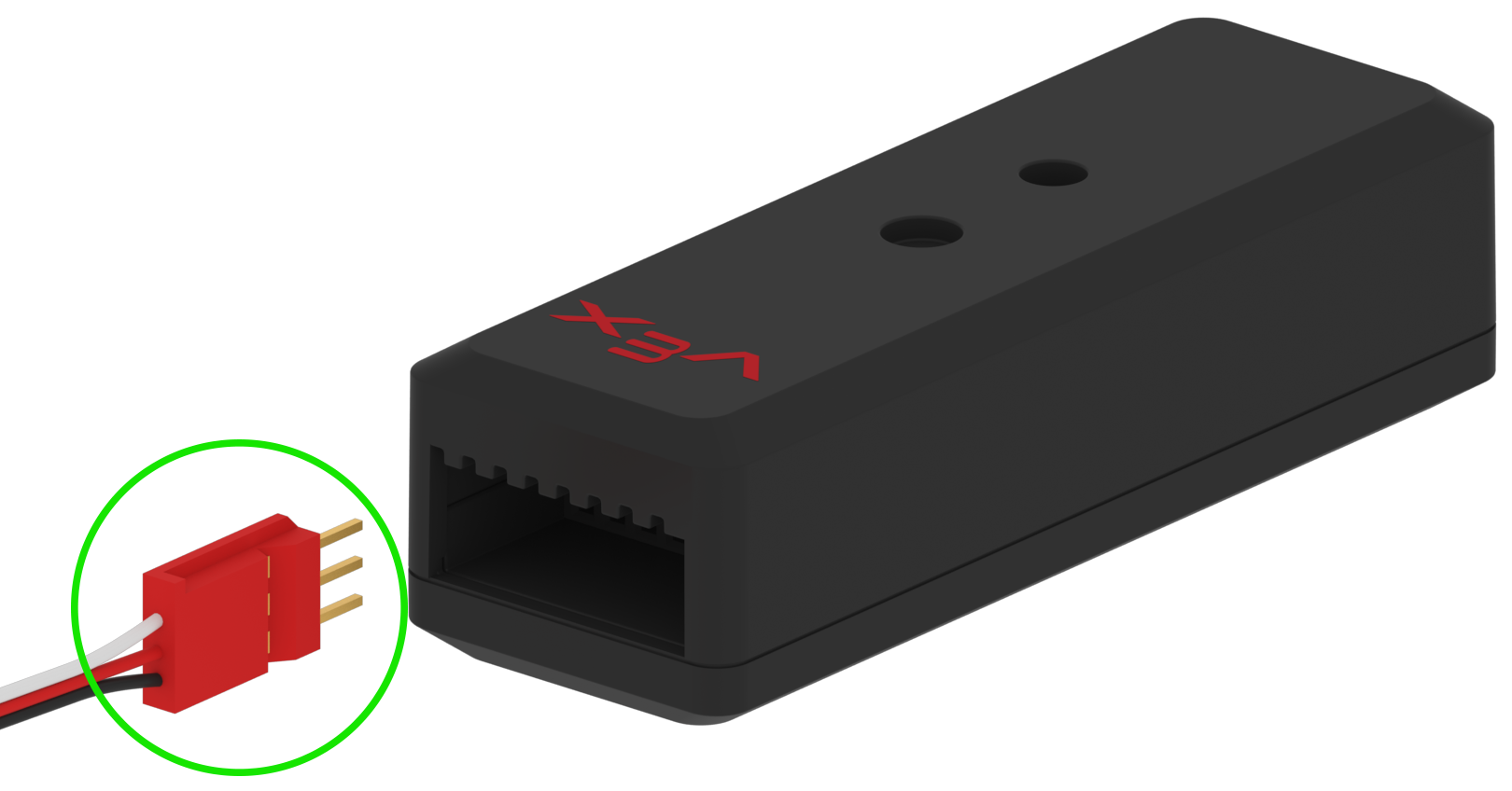

Ένα καλώδιο 3 συρμάτων φαίνεται να είναι συνδεδεμένο σε μια θύρα 3 συρμάτων στην επέκταση 3 συρμάτων. Το καλώδιο 3 συρμάτων επισημαίνεται για να υποδείξει ότι ο προσανατολισμός του έχει σημασία.

Οποιαδήποτε συσκευή 3 καλωδίων ή ένα καλώδιο επέκτασης 3 καλωδίων για μια συσκευή μπορεί να συνδεθεί σε οποιαδήποτε από τις οκτώ θύρες 3 καλωδίων του επεκτατήρα 3 καλωδίων. Βεβαιωθείτε ότι το καλώδιο 3 συρμάτων έχει εισαχθεί πλήρως στη θύρα 3 συρμάτων. Η θύρα και το καλώδιο 3 συρμάτων διαθέτουν και τα δύο ένα κλειδί που επιτρέπει τη σύνδεση του καλωδίου μόνο με έναν προσανατολισμό.

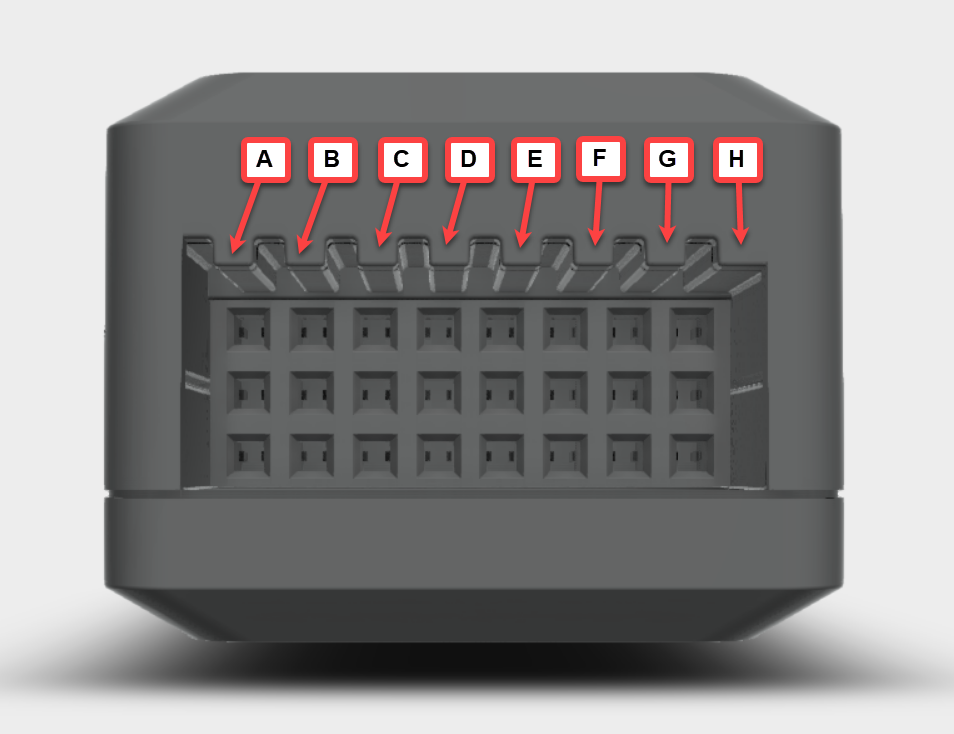

Επεκτατήρας 3 καλωδίων V5 όπως φαίνεται από το πλάι για να δείξουν τις οκτώ θύρες 3 καλωδίων. Οι θύρες επισημαίνονται αλφαβητικά από το A έως το H.

Οι θύρες 3 καλωδίων στην επέκταση 3 καλωδίων ορίζονται διαδοχικά ως θύρες A έως H από αριστερά προς τα δεξιά.

Εικονίδιο εφαρμογής για το VEXcode V5.

Ο Επεκτατής 3 συρμάτων πρέπει να συνδυαστεί με VEXcode V5 ή VEXcode Pro V5 για να δημιουργηθεί ένα έργο χρήστη για το V5 Brain.

Πώς να τοποθετήσετε έναν επεκτατή 3 καλωδίων

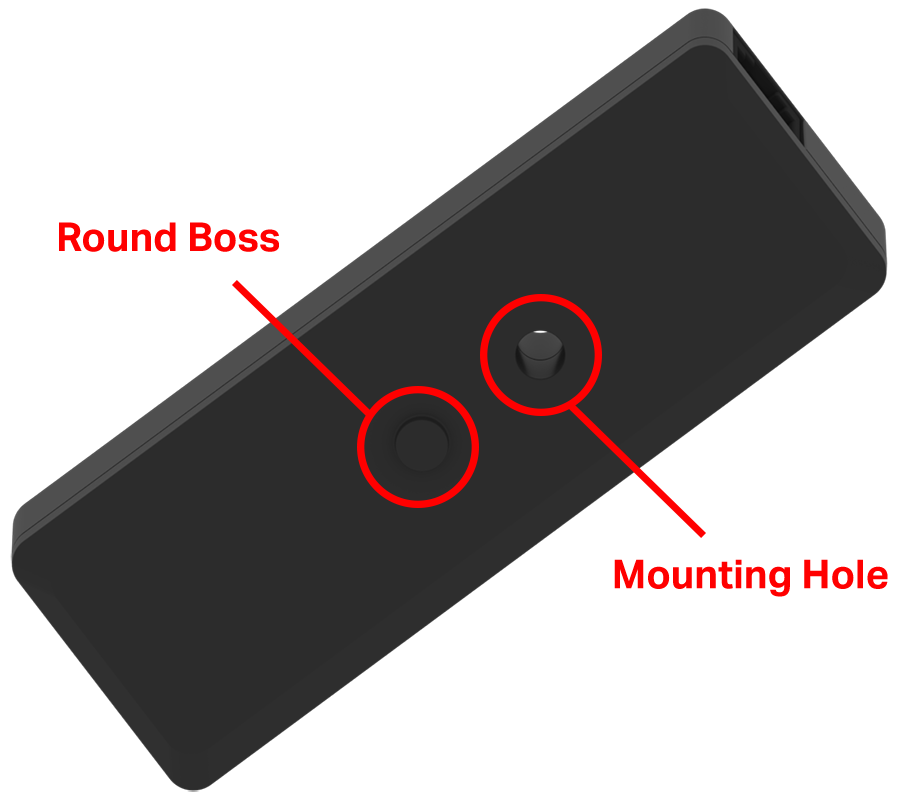

Κάτω μέρος του αδρανειακού αισθητήρα V5 με το μονό σπείρωμα για μια βίδα VEX #8-32 και την στρογγυλή προεξοχή του, η οποία είναι επισημασμένη και επισημασμένη.

Η συσκευή μπορεί εύκολα να τοποθετηθεί σε οποιοδήποτε κομμάτι του δομικού μετάλλου VEX.

Ο επεκτατής 3 καλωδίων έχει μια οπή στερέωσης. Αυτή η οπή στερέωσης διέρχεται από τη συσκευή στην οποία μπορεί να τοποθετηθεί μια βίδα. Αυτή η βίδα μπορεί στη συνέχεια να εισαχθεί στην οπή ενός τεμαχίου δομικού μετάλλου που θα στερεωθεί με ένα παξιμάδι. Στο κάτω μέρος του τρισύρματου επεκτατήρα υπάρχει μια στρογγυλή προεξοχή που θα ταιριάζει σε μια οπή του δομικού μετάλλου και θα παρέχει ένα δεύτερο σημείο επαφής για τη συσκευή.

Πώς να διαμορφώσετε συσκευές με τον Επεκτατή 3-Wire

Εικονίδιο εφαρμογής για το VEXcode V5.

Εκκίνηση VEXcode V5

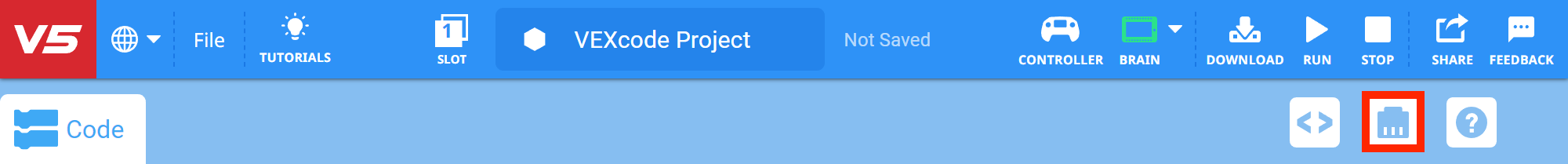

Γραμμή εργαλείων VEXcode V5 με το εικονίδιο Συσκευές επισημασμένο ανάμεσα στα εικονίδια Προβολής Κώδικα και Κονσόλας Εκτύπωσης.

Επιλέξτε το εικονίδιο Συσκευές.

Μενού Συσκευές VEXcode V5 με επισημασμένο το κουμπί Προσθήκη συσκευής.

Επιλέξτε «Προσθήκη συσκευής».

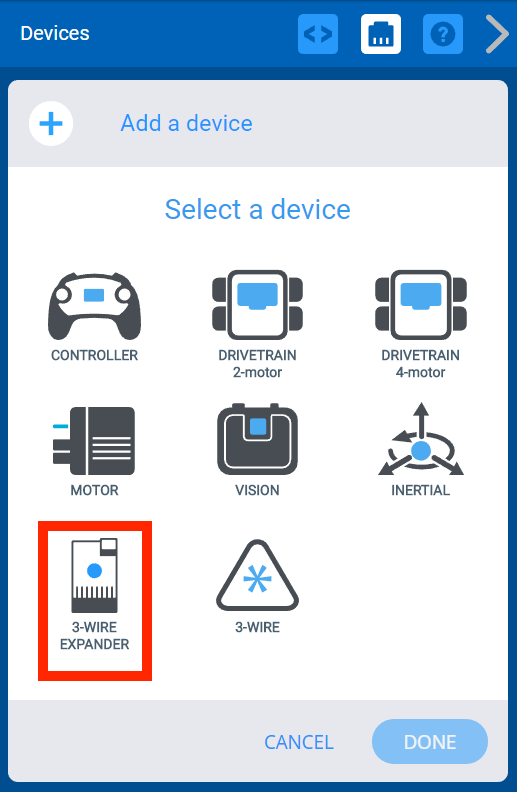

Μενού Συσκευές VEXcode V5 αφού επιλεγεί το κουμπί Προσθήκη συσκευής. Η επιλογή Επέκτασης 3 συρμάτων είναι επισημασμένη.

Επιλέξτε «ΕΠΕΚΤΑΣΗ 3 ΚΑΛΩΔΙΩΝ».

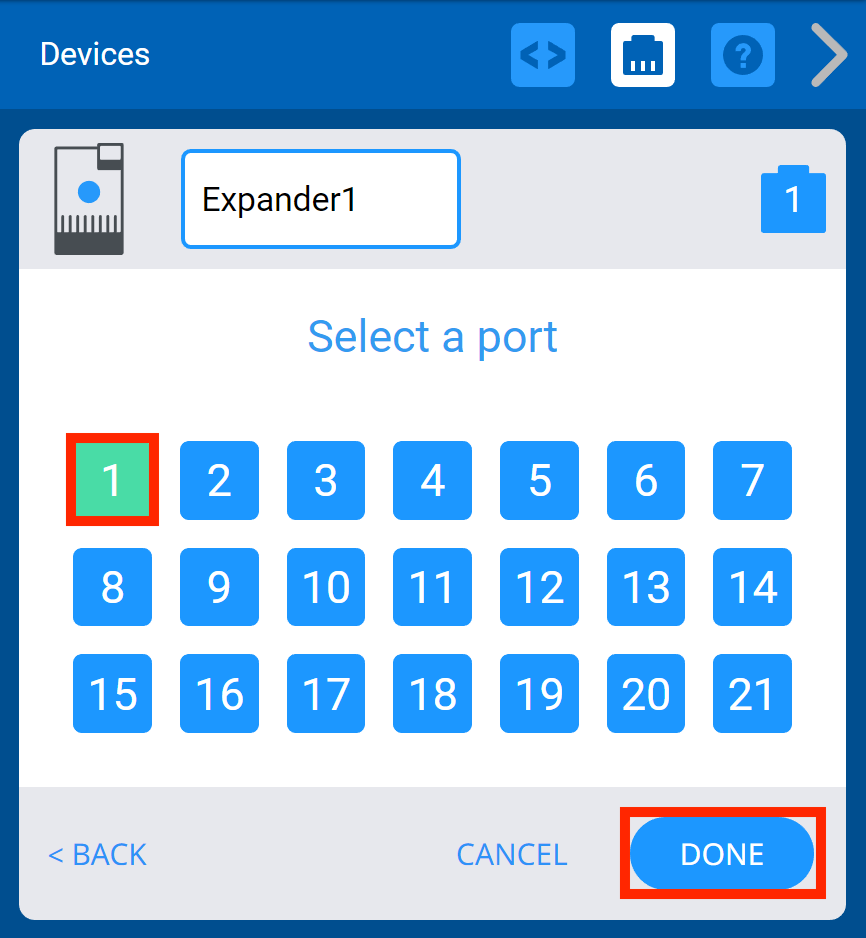

Στο μενού Συσκευές VEXcode V5, αφού ορίσετε την επιλογή Έξυπνης Θύρας της νέας Επέκτασης 3 Καλωδίων σε 1. Παρακάτω, το κουμπί "Τέλος" είναι επισημασμένο.

Επιλέξτε την Έξυπνη Θύρα στην οποία είναι συνδεδεμένος ο Επεκτατής 3 Καλωδίων στο V5 Brain. Μόλις επιλέξετε τη θύρα, επιλέξτε «ΤΕΛΟΣ».

Σημείωση: το όνομα του Επεκτατή 3 συρμάτων μπορεί να αλλάξει στο παράθυρο κειμένου από Επεκτατή1 σε διαφορετικό όνομα. Για περισσότερες πληροφορίες σχετικά με τον τρόπο αλλαγής του ονόματος των συσκευών, ανατρέξτε στο άρθρο Συσκευές 3-Wire από τη Βιβλιοθήκη VEX.

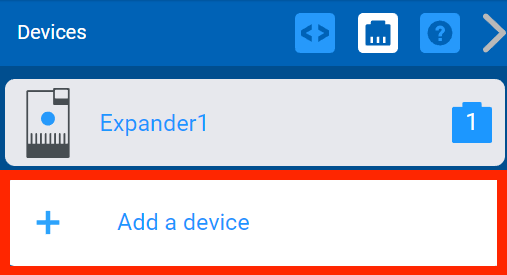

Μενού Συσκευές VEXcode V5 με επισημασμένο το κουμπί Προσθήκη συσκευής.

Για να προσθέσετε μια συσκευή 3 καλωδίων στην επέκταση, επιλέξτε «Προσθήκη συσκευής».

Σημείωση: σε αυτό το παράδειγμα, ας υποθέσουμε ότι υπάρχει ένας διακόπτης προφυλακτήρα συνδεδεμένος στη θύρα 3 καλωδίων "A" της επέκτασης 3 καλωδίων.

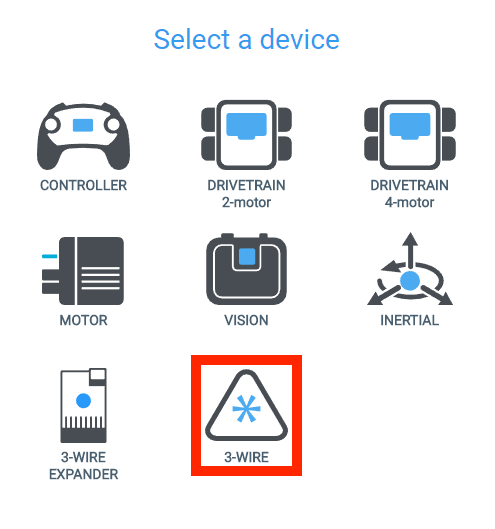

Μενού Συσκευές VEXcode V5 αφού επιλεγεί το κουμπί Προσθήκη συσκευής. Η επιλογή 3 καλωδίων είναι επισημασμένη.

Επιλέξτε «3-WIRE».

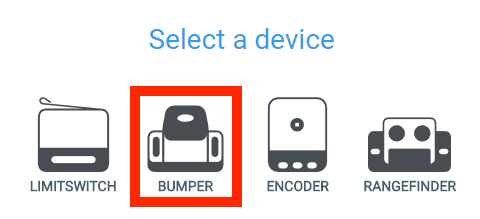

Στο μενού Συσκευές VEXcode V5, αφού επιλέξετε την επιλογή Συσκευή 3 συρμάτων. Εμφανίζεται ένα μενού με συσκευές 3 καλωδίων και η επιλογή Bumper είναι επισημασμένη.

Επιλέξτε «ΠΡΟΒΟΛΕΑΣ».

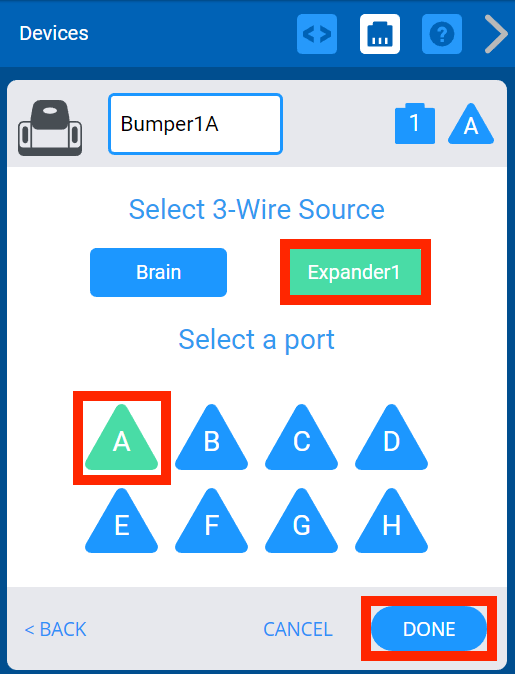

Μενού Συσκευών VEXcode V5 με τις επιλογές θυρών για τη νέα συσκευή 3 καλωδίων. Παραπάνω, υπάρχουν επιλογές για να επιλέξετε μεταξύ των θυρών 3 καλωδίων του Brain ή των θυρών 3 καλωδίων ενός Expander. Σε αυτό το παράδειγμα, το όνομα του Expander εμφανίζεται ως Expander1. Σε αυτό το παράδειγμα, έχει επιλεγεί η θύρα A στο Expander1. Παρακάτω, το κουμπί "Τέλος" είναι επισημασμένο.

Στην ενότητα «Επιλογή πηγής 3 καλωδίων», επιλέξτε «Επέκταση 1». Πρέπει επίσης να επιλεγεί η θύρα. Επιλέξτε τη θύρα 'A' και, στη συνέχεια, 'DONE' για να ολοκληρώσετε τη Ρύθμιση Συσκευής.

Για περισσότερες λεπτομέρειες σχετικά με την αρχιτεκτονική της θύρας 3 καλωδίων, πηγαίνετε εδώ.
