Όταν εργάζεστε με το VEXcode V5 σε μια συσκευή (iPad / tablet Android / tablet Amazon Fire), είναι σημαντικό να κατανοήσετε πώς να συνδέσετε τη συσκευή σας με το VEX V5 Robot Brain, προκειμένου να κάνετε λήψη και εκτέλεση έργων.

Πώς να συνδέσετε το V5 Robot Brain σε μια συσκευή

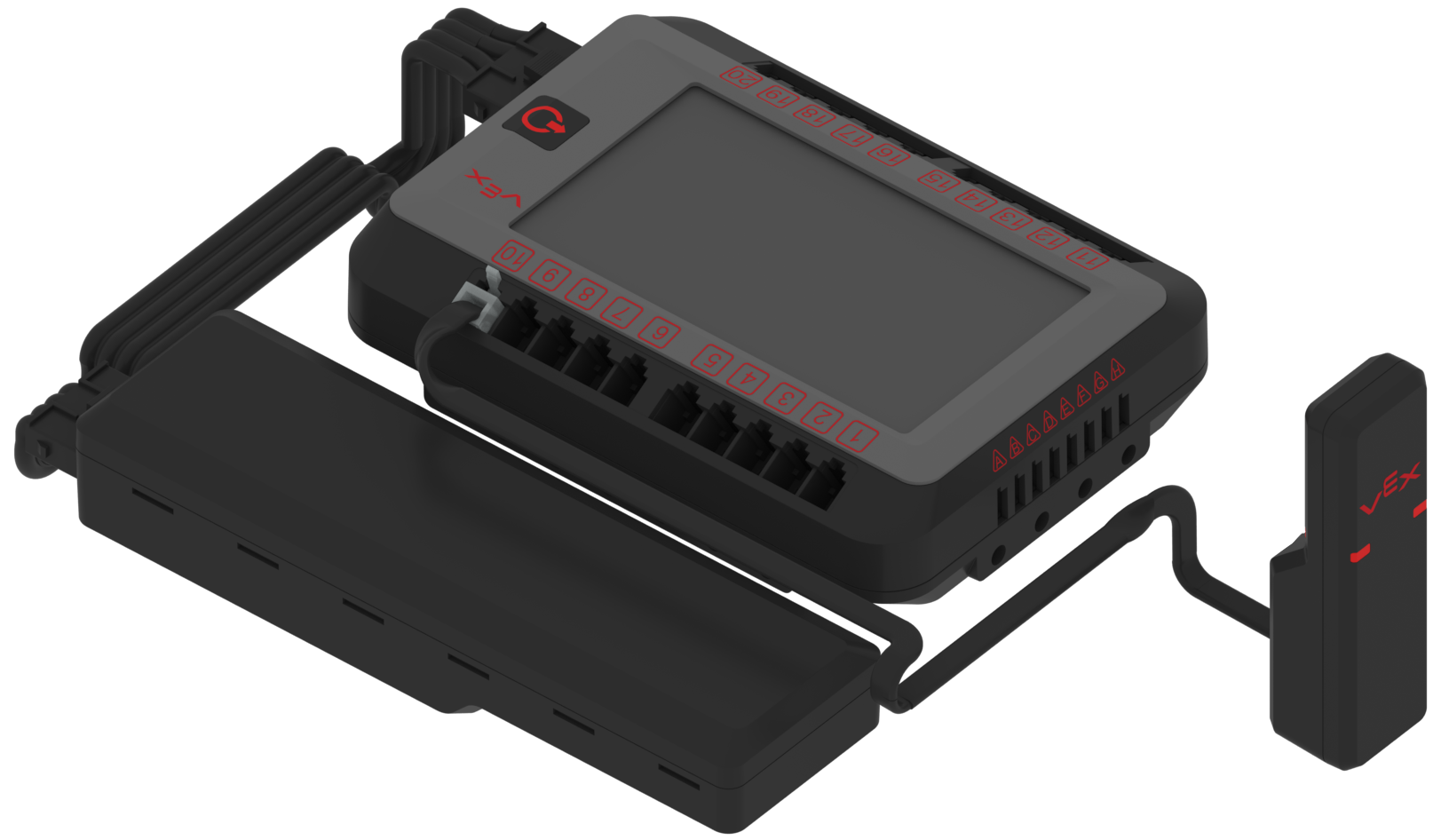

Ο εγκέφαλος ρομπότ V5 απεικονίζεται συνδεδεμένος με μια μπαταρία V5 και ένα ραδιόφωνο V5.

Βεβαιωθείτε ότι ο εγκέφαλος ρομπότ V5 είναι συνδεδεμένος σε μια μπαταρία V5 και σε ένα ραδιόφωνο V5.

Ο εγκέφαλος ρομπότ V5 εμφανίζεται απενεργοποιημένος και με επισημασμένο το κουμπί λειτουργίας του.

Ενεργοποιήστε το V5 Robot Brain πατώντας το κουμπί λειτουργίας.

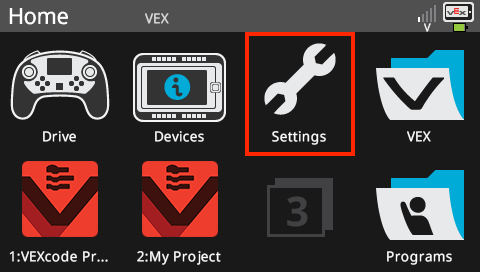

Η οθόνη εγκεφάλου εμφανίζεται στο μενού Αρχική σελίδα με την επιλογή Ρυθμίσεις επισημασμένη.

Επιλέξτε «Ρυθμίσεις» στην οθόνη του V5 Robot Brain για να ελέγξετε τον Τύπο Ραδιοφώνου. Ο Τύπος ραδιοφώνου πρέπει να οριστεί σε Bluetooth για να είναι επιτυχής η σύνδεση.

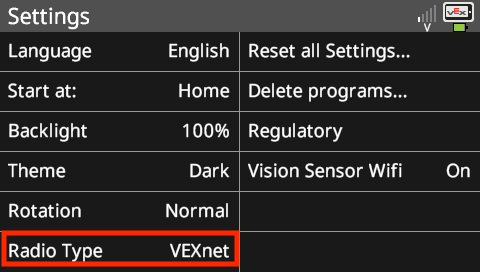

Η οθόνη Brain εμφανίζεται στο μενού Ρυθμίσεις με την επιλογή Τύπος ραδιοφώνου επισημασμένη.

Θα ανοίξει το παράθυρο διαλόγου Ρυθμίσεις. Αναζητήστε τον Τύπο Ραδιοφώνου στην κάτω αριστερή γωνία. Εάν ο Τύπος ραδιοφώνου έχει οριστεί σε VEXnet, αλλάξτε τον σε Bluetooth πατώντας την περιοχή Τύπος ραδιοφώνου.

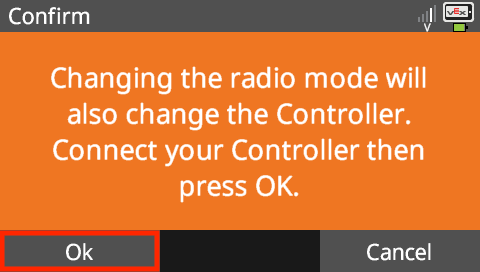

Εμφανίζεται η οθόνη εγκεφάλου με μια προτροπή που αναφέρει ότι η αλλαγή της λειτουργίας ραδιοφώνου θα αλλάξει και τον Χειριστήριο. Συνδέστε το χειριστήριό σας και, στη συνέχεια, πατήστε OK. Παρακάτω υπάρχουν δύο κουμπιά που γράφουν Ok και Cancel.

Θα εμφανιστεί ένα μήνυμα που θα επιβεβαιώνει την αλλαγή του Τύπου Ραδιοφώνου. Επιλέξτε «Ok» για να επιβεβαιώσετε την αλλαγή.

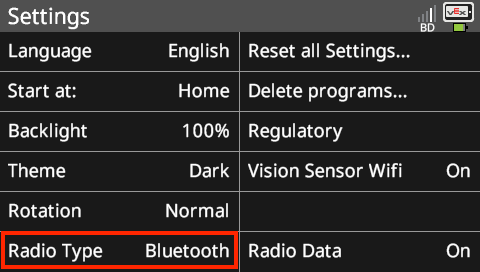

Η οθόνη Brain εμφανίζεται στο μενού Ρυθμίσεις με την επιλογή Τύπος ραδιοφώνου επισημασμένη.

Βεβαιωθείτε ότι ο Τύπος ραδιοφώνου εμφανίζει ότι είναι πλέον συνδεδεμένος μέσω Bluetooth.

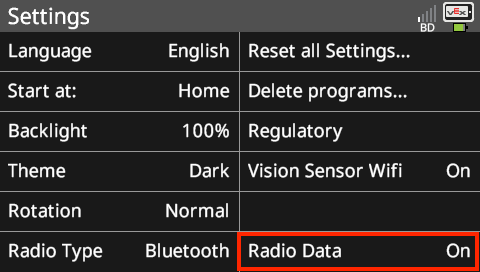

Η οθόνη Brain εμφανίζεται στο μενού Ρυθμίσεις με επισημασμένη την επιλογή Radio Data.

Βεβαιωθείτε ότι τα δεδομένα ραδιοφώνου έχουν οριστεί σε «Ενεργοποίηση».

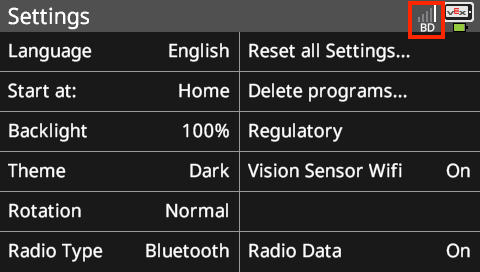

Το εικονίδιο σύνδεσης στην οθόνη Brain είναι επισημασμένο και σε αυτό το παράδειγμα έχει μια ετικέτα που γράφει BD.

Ελέγξτε το εικονίδιο σύνδεσης. Μόλις ο Τύπος ραδιοφώνου οριστεί σε Bluetooth και τα Δεδομένα ραδιοφώνου είναι ενεργοποιημένα, το εικονίδιο σύνδεσης θα εμφανίσει την ένδειξη «BD».

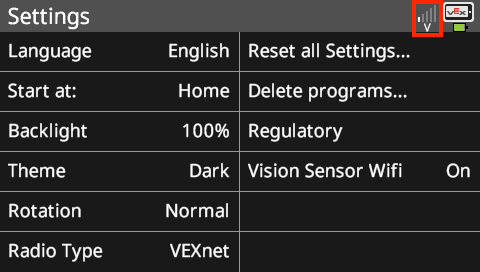

Το εικονίδιο σύνδεσης στην οθόνη Brain είναι επισημασμένο και σε αυτό το παράδειγμα έχει μια ετικέτα που γράφει V.

Σημείωση: Εάν ο Τύπος Ραδιοφώνου έχει οριστεί σε VEXnet, το εικονίδιο σύνδεσης θα εμφανίζει την ένδειξη 'V'.

Εικονίδιο εφαρμογής VEXcode V5.

Εκκινήστε το VEXcode V5 στη συσκευή σας.

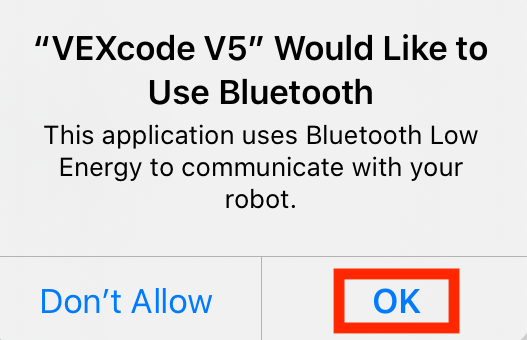

Μήνυμα συσκευής που αναγράφει τον κωδικό VEX V5. Θα ήθελα να χρησιμοποιήσω Bluetooth. Αυτή η εφαρμογή χρησιμοποιεί Bluetooth χαμηλής ενέργειας για επικοινωνία με το ρομπότ σας. Παρακάτω υπάρχουν δύο κουμπιά, το ένα γράφει "Δεν επιτρέπεται" και το άλλο γράφει "OK", το κουμπί "OK" είναι επισημασμένο.

Κατά την εκκίνηση του VEXcode V5, ενδέχεται να εμφανιστεί ένα μήνυμα που θα σας ζητά να επαληθεύσετε τη χρήση Bluetooth. Επιλέξτε «ΟΚ».

Σημείωση: Εάν δεν λαμβάνετε μήνυμα προτροπής για να επιτρέψετε τη λειτουργία Bluetooth, ελέγξτε τις ρυθμίσεις Bluetooth στη συσκευή σας για να βεβαιωθείτε ότι είναι ενεργοποιημένη.

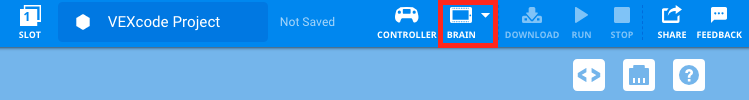

Γραμμή εργαλείων VEXcode V5 με το εικονίδιο εγκεφάλου επισημασμένο ανάμεσα στα εικονίδια Ελεγκτή και Λήψη.

Επιλέξτε το εικονίδιο «Εγκέφαλος» στη Γραμμή Εργαλείων.

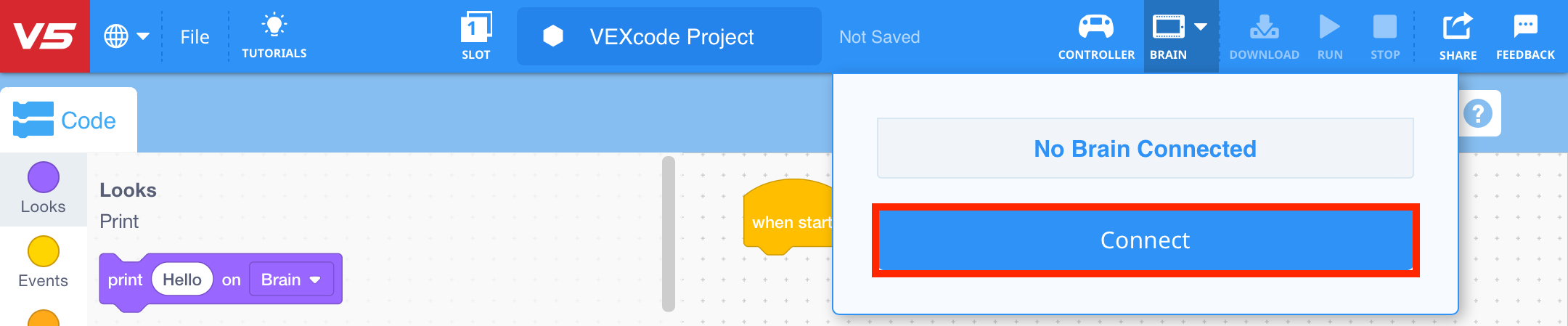

VEXcode V5 με ανοιχτό το αναπτυσσόμενο μενού Brain και επισημασμένο το κουμπί Connect.

Θα εμφανιστεί μια λίστα με τους διαθέσιμους εγκεφάλους ρομπότ V5. Επιλέξτε το όνομα του εγκεφάλου με τον οποίο θέλετε να συνδεθείτε.

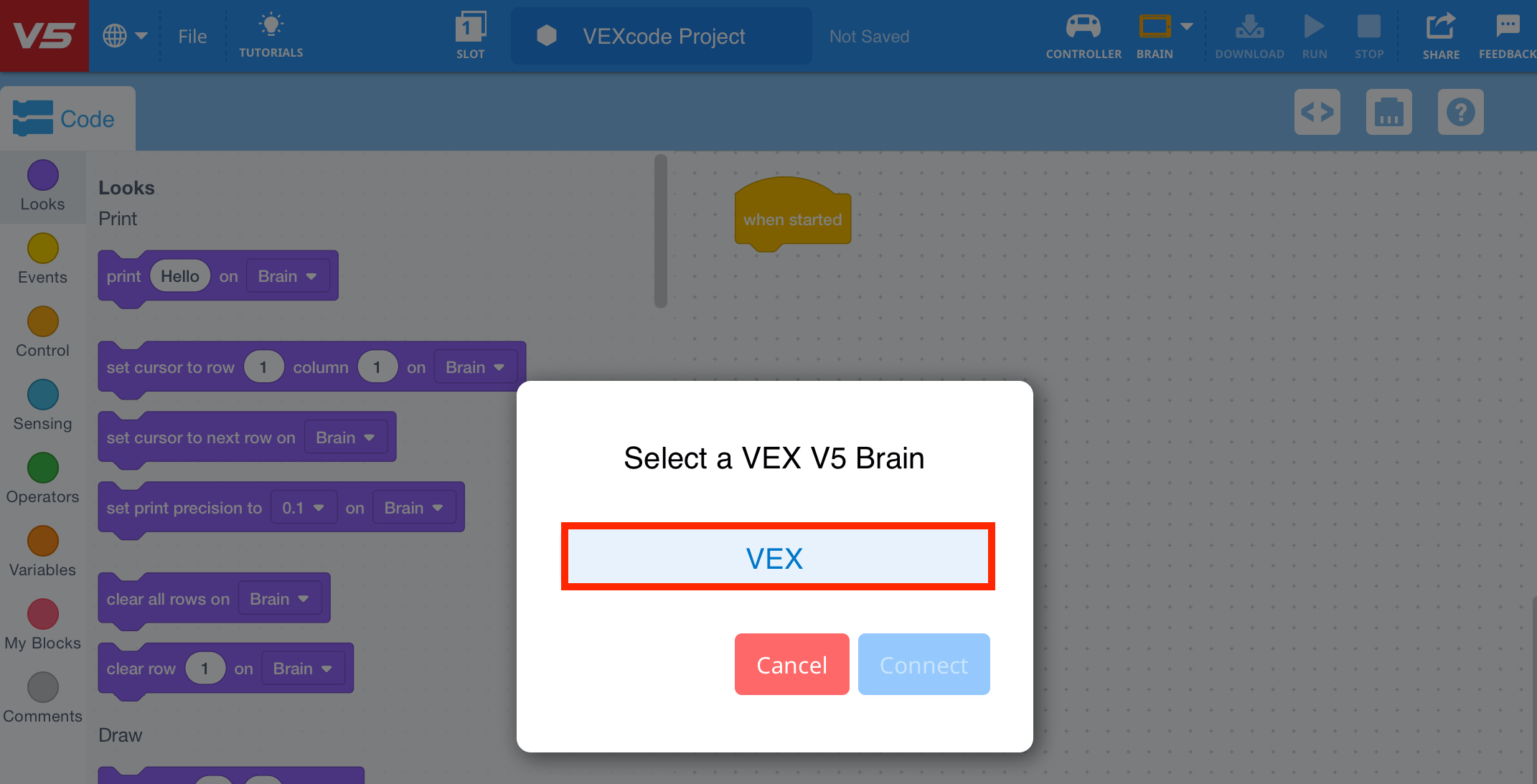

Κωδ. VEX V5 Επιλέξτε μια προτροπή VEX V5 Brain που περιέχει μια λίστα με V5 Brains για σύνδεση. Μόνο ένας Εγκέφαλος αναφέρεται σε αυτό το παράδειγμα και είναι επισημασμένος.

Μόλις επιλέξετε έναν Εγκέφαλο, επιλέξτε «Σύνδεση».

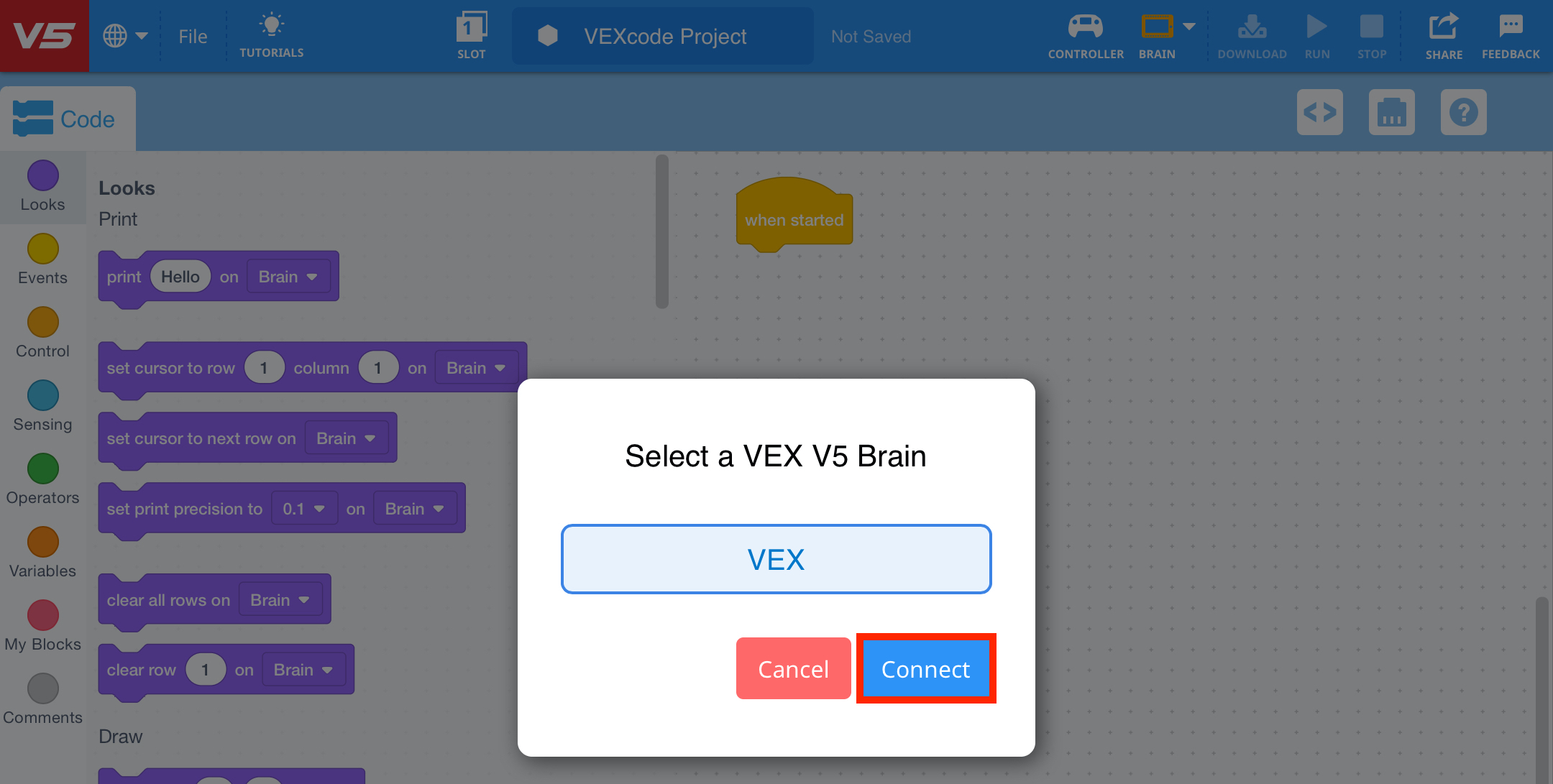

Κωδ. VEX V5 Επιλέξτε μια προτροπή VEX V5 Brain που περιέχει μια λίστα με V5 Brains για σύνδεση. Ο Εγκέφαλος έχει επιλεγεί και το κουμπί Σύνδεση παρακάτω είναι επισημασμένο.

Δείτε τον Κωδικό Σύνδεσης Ραδιοφώνου που θα εμφανιστεί στην οθόνη του Εγκεφάλου.

Η οθόνη του εγκεφάλου εμφανίζεται με πορτοκαλί φόντο και κείμενο που γράφει Κωδικός Σύνδεσης Ραδιοφώνου 2080. Υπάρχει ένα κουμπί OK παρακάτω.

Εισαγάγετε τον Κωδικό Σύνδεσης Ραδιοφώνου από την οθόνη του V5 Brain και, στη συνέχεια, επιλέξτε «Υποβολή».

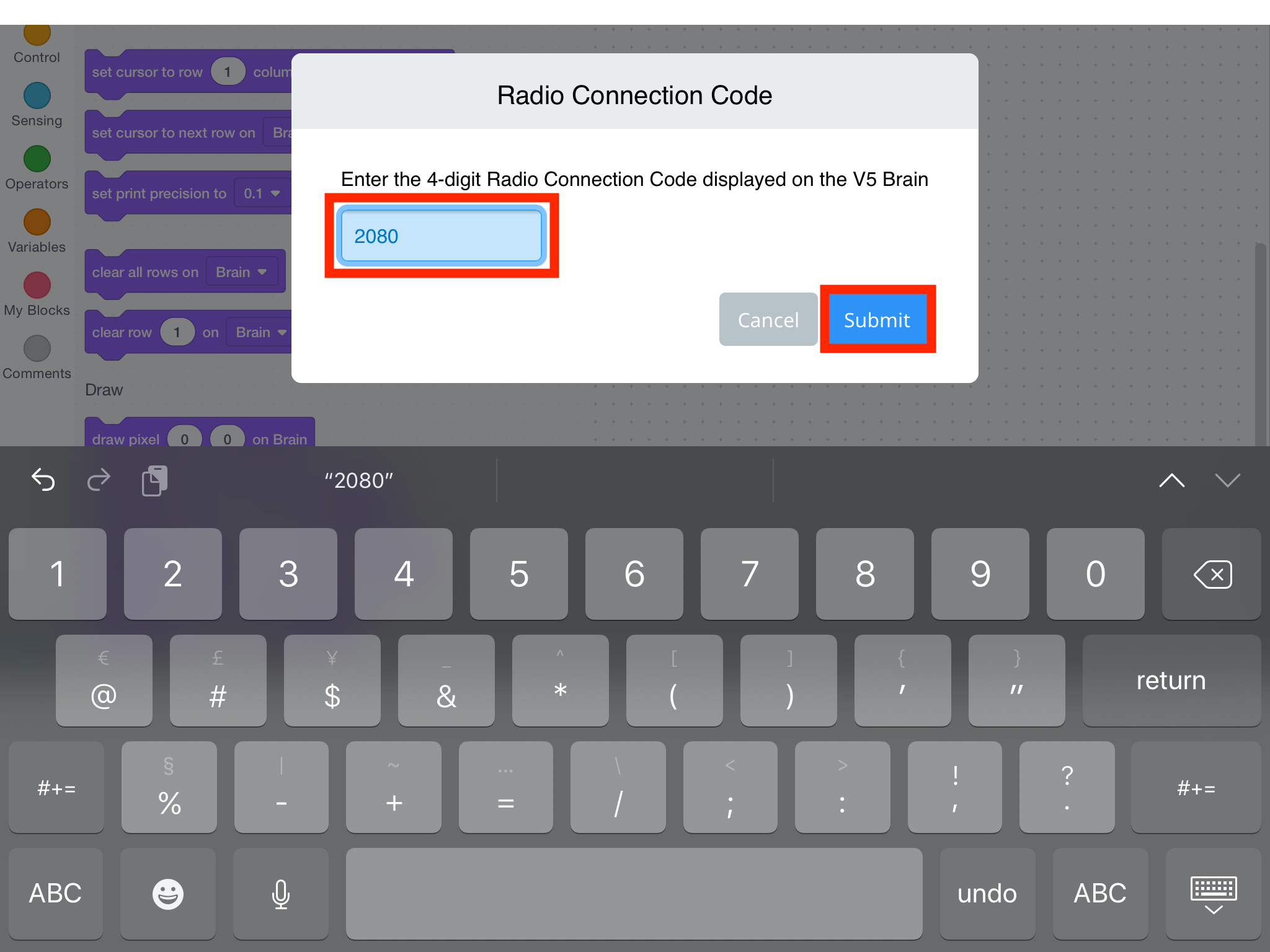

Ερώτηση κωδικού σύνδεσης ραδιοφώνου VEXcode V5 που αναφέρει Εισαγάγετε τον 4ψήφιο κωδικό σύνδεσης ραδιοφώνου που εμφανίζεται στον εγκέφαλο V5. Παρακάτω, υπάρχει ένα πεδίο για την εισαγωγή του κωδικού και δύο κουμπιά που γράφουν Ακύρωση και Υποβολή. Ο κωδικός 2080 έχει εισαχθεί στο πεδίο και το κουμπί Υποβολή είναι επισημασμένο.

Το εικονίδιο του εγκεφάλου θα γίνει πορτοκαλί και θα εμφανιστεί το μήνυμα «Σύνδεση με:» ενώ ο εγκέφαλος συνδέεται.

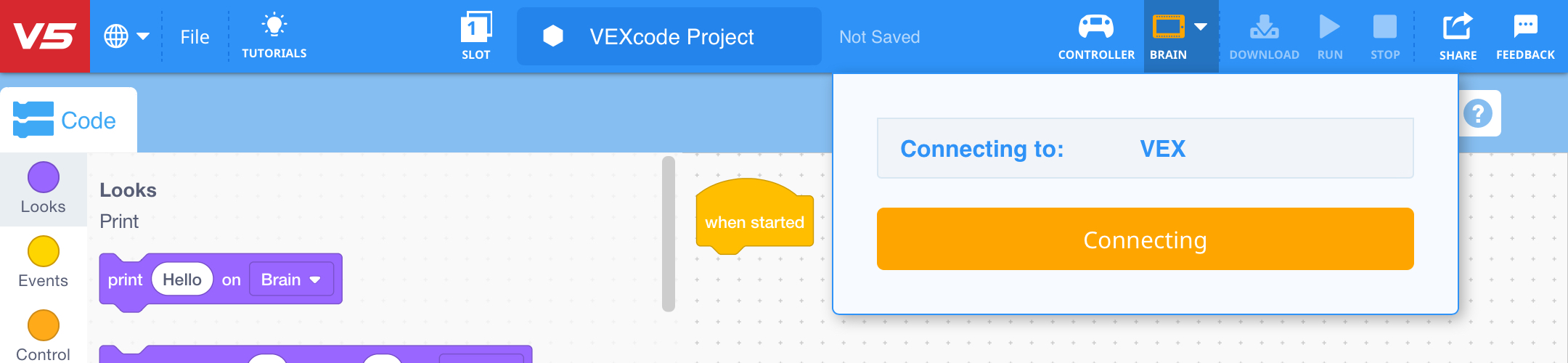

VEXcode V5 με ανοιχτό το αναπτυσσόμενο μενού Brain ενώ συνδέεται ένας Brain. Το όνομα του Εγκεφάλου εμφανίζεται στο μενού και το εικονίδιο του Εγκεφάλου στη Γραμμή Εργαλείων έχει πορτοκαλί χρώμα.

Μόλις συνδεθεί ο εγκέφαλος, το εικονίδιο θα γίνει πράσινο.

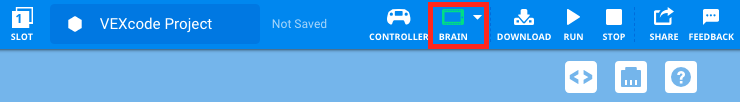

Γραμμή εργαλείων VEXcode V5 με επισημασμένο το πράσινο εικονίδιο εγκεφάλου, που υποδεικνύει ότι ο εγκέφαλος είναι συνδεδεμένος.

Το μήνυμα στο παράθυρο θα αναφέρει «Συνδεδεμένο με:» και θα αναφέρει το όνομα του εγκεφάλου V5 που είναι συνδεδεμένος στη συσκευή.

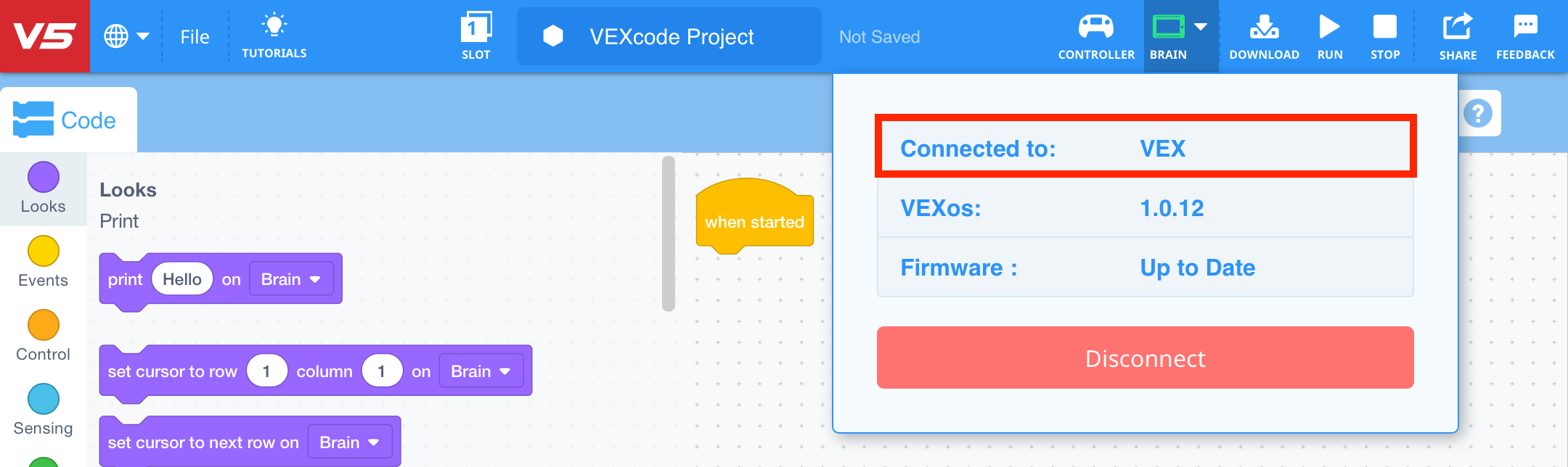

VEXcode V5 με το αναπτυσσόμενο μενού Brain να ανοίγει μετά τη σύνδεση ενός Brain. Το όνομα του Εγκέφαλου στο μενού είναι επισημασμένο και το εικονίδιο του Εγκέφαλου στη Γραμμή Εργαλείων είναι χρωματισμένο με πράσινο.

Σημείωση: Το εικονίδιο σύνδεσης θα εμφανίζει την ένδειξη 'D' στην επάνω δεξιά γωνία της οθόνης του Brain όταν το V5 Robot Brain είναι συνδεδεμένο στη συσκευή.

Το εικονίδιο σύνδεσης στην οθόνη Brain είναι επισημασμένο και σε αυτό το παράδειγμα έχει μια ετικέτα που γράφει D.

Για να αποσυνδεθείτε από έναν εγκέφαλο, επιλέξτε «Αποσύνδεση».

Σημείωση: Εάν έχετε ακολουθήσει όλα τα βήματα και η σύνδεση εξακολουθεί να μην λειτουργεί, ελέγξτε τις ρυθμίσεις Bluetooth στη συσκευή σας για να βεβαιωθείτε ότι είναι ενεργοποιημένη.

Σημείωση για τις ομάδες αγώνων: Το σύστημα Field Control λειτουργεί μόνο με το ραδιόφωνο VEXnet. Εάν το ραδιόφωνο έχει αλλάξει σε Bluetooth για σκοπούς προγραμματισμού, θα πρέπει να αλλάξει ξανά πριν από τον αγώνα στο γήπεδο.
