Όταν ξεκινάτε τον προγραμματισμό με το VEXcode Pro V5, οι εντολές Οδήγησης και Στροφής δεν θα εμφανίζονται στην Αναφορά Εντολών μέχρι να διαμορφωθεί ένα Σύστημα Μετάδοσης Κίνησης.

Μπορείτε να διαμορφώσετε μόνο ένα σύστημα μετάδοσης κίνησης ανά έργο.

Εάν διαμορφώνετε ένα σύστημα μετάδοσης κίνησης με γυροσκοπικό αισθητήρα, κάντε κλικ στο εδώ.

Σε αυτό το άρθρο, οι προεπιλεγμένες τιμές στις Ρυθμίσεις συστήματος μετάδοσης κίνησης είναι για το VEX V5 Clawbot.

Προσθήκη συστήματος μετάδοσης κίνησης

Διεπαφή VEXcode Pro V5 με το κουμπί Ρύθμισης Ρομπότ επισημασμένο στη Γραμμή Εργαλείων.

Για να διαμορφώσετε ένα σύστημα μετάδοσης κίνησης, επιλέξτε το κουμπί Διαμόρφωση ρομπότ για να ανοίξετε το παράθυρο Διαμόρφωση ρομπότ. Ένα έργο πρέπει να είναι ανοιχτό για να χρησιμοποιηθεί το παράθυρο Ρύθμισης Ρομπότ.

Το μενού διαμόρφωσης ρομπότ VEXcode Pro V5 είναι ανοιχτό και εμφανίζεται η επιλογή «Προσθήκη συσκευής».

Επιλέξτε «Προσθήκη συσκευής».

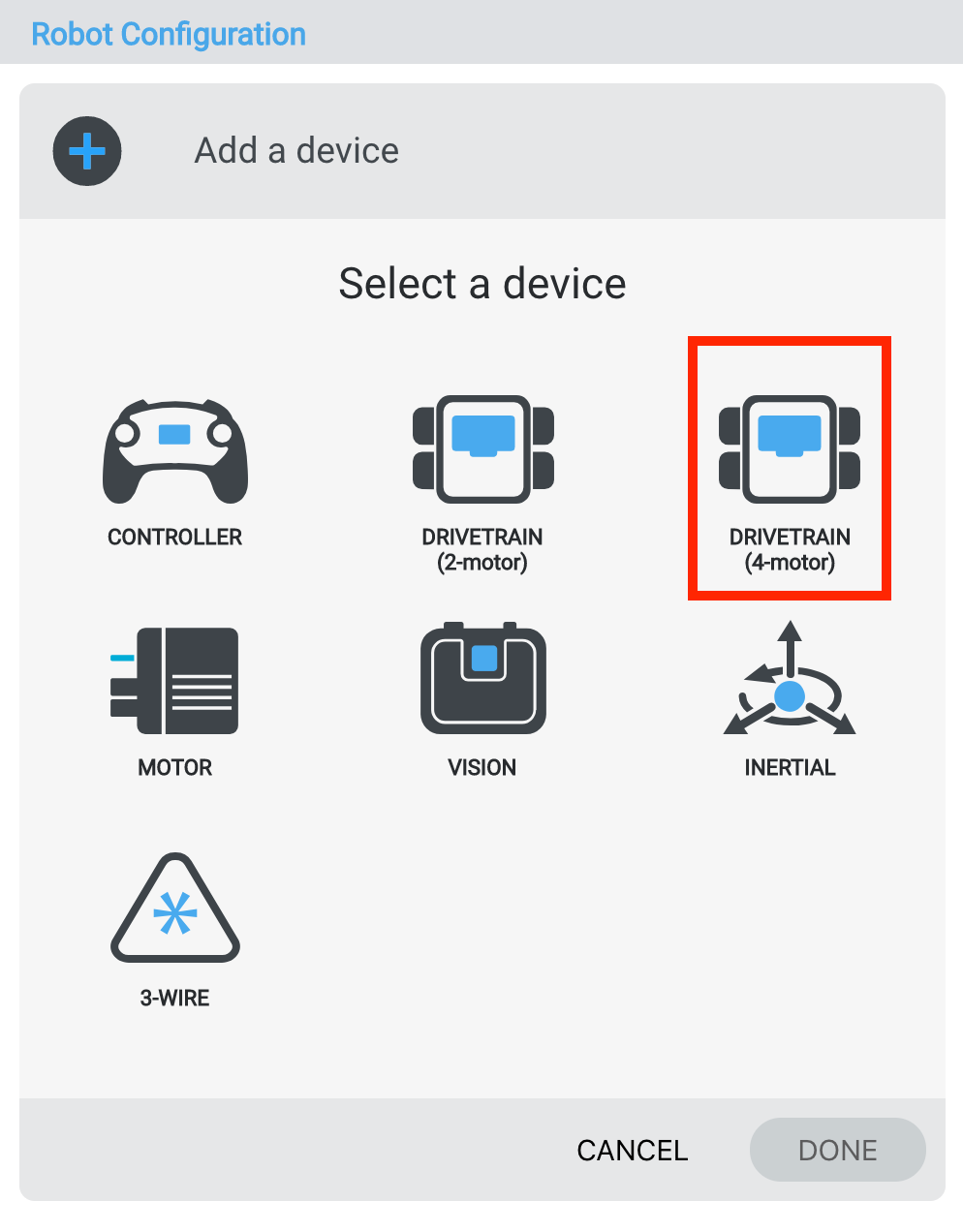

Παράθυρο επιλογής συσκευής με επισημασμένη την επιλογή «Σύστημα μετάδοσης κίνησης 4 κινητήρων».

Επιλέξτε «Σύστημα μετάδοσης κίνησης 4 κινητήρων».

Οθόνες επιλογής θύρας που δείχνουν την αριστερή και τη δεξιά θύρα κινητήρα που έχουν αντιστοιχιστεί στον εγκέφαλο V5.

Επιλέξτε σε ποιες θύρες είναι συνδεδεμένοι οι αριστεροί και οι δεξιοί κινητήρες στον εγκέφαλο VEX V5. Οι θύρες που έχουν ήδη διαμορφωθεί για άλλες συσκευές δεν θα είναι διαθέσιμες.

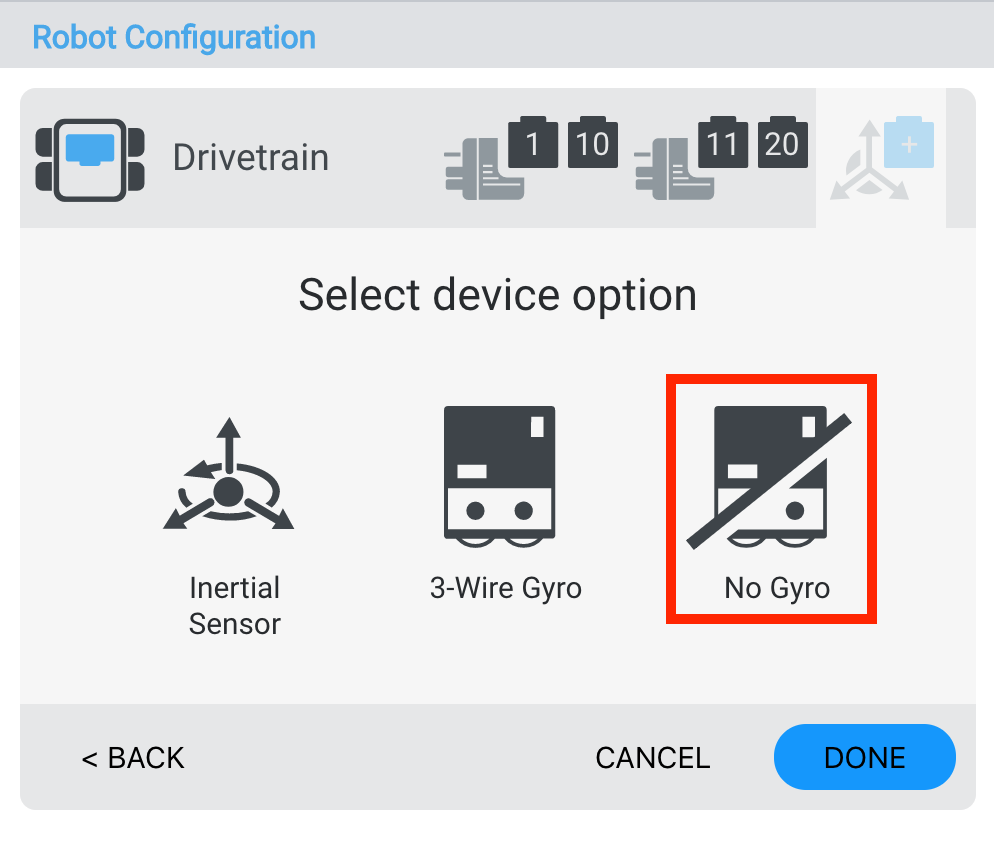

Παράθυρο διαμόρφωσης ρομπότ με επιλεγμένη την επιλογή «Χωρίς γυροσκόπιο» για το σύστημα μετάδοσης κίνησης.

Επιλέξτε "Χωρίς Γύρο" για να απενεργοποιήσετε τον Γύρο.

Παράθυρο ρυθμίσεων συστήματος μετάδοσης κίνησης με επισημασμένο το κουμπί "Τέλος" για επιβεβαίωση της διαμόρφωσης.

Μόλις διαμορφωθεί το Σύστημα Μετάδοσης Κίνησης, επιλέξτε «Τέλος» για να υποβάλετε τη συσκευή στη διαμόρφωση ή «Ακύρωση» για να επιστρέψετε στο παράθυρο Διαμόρφωσης Ρομπότ.

Σημείωση: Η επιλογή «Ακύρωση» θα αναιρέσει τυχόν αλλαγές που έχετε κάνει στη συσκευή και δεν θα αποτελεί μέρος της διαμόρφωσης.

Αλλαγή αριθμών θυρών ενός συστήματος μετάδοσης κίνησης

Παράθυρο ρυθμίσεων συστήματος μετάδοσης κίνησης με επισημασμένα εικονίδια επιλογής θύρας και μενού επιλογής θύρας για τον αριστερό και τον δεξιό κινητήρα.

Μπορείτε να αλλάξετε τον αριθμό θύρας για τους αριστερούς ή τους δεξιούς κινητήρες στο σύστημα μετάδοσης κίνησης επιλέγοντας το εικονίδιο βύσματος της συσκευής στην επάνω δεξιά γωνία του παραθύρου Ρυθμίσεις συστήματος μετάδοσης κίνησης.

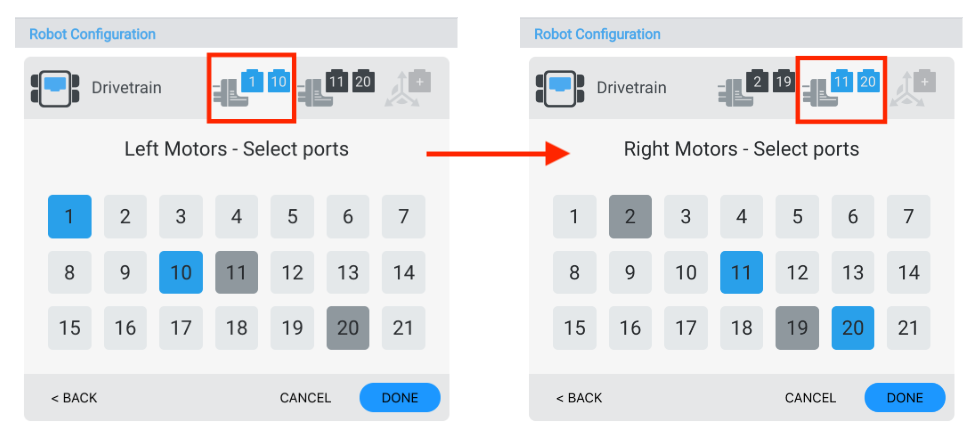

Στιγμιότυπα οθόνης δίπλα-δίπλα που δείχνουν την αλλαγή των θυρών τόσο για τον αριστερό όσο και για τον δεξιό κινητήρα.

Επιλέξτε μια διαφορετική θύρα στο παράθυρο Επιλογή θύρας και ο αριθμός θύρας θα γίνει μπλε. Στη συνέχεια, επιλέξτε "Ολοκληρώθηκε" για να υποβάλετε την αλλαγή.

Αλλαγή μεγέθους τροχού συστήματος μετάδοσης κίνησης

Ρυθμίσεις συστήματος μετάδοσης κίνησης που εμφανίζουν το αναπτυσσόμενο μενού μεγέθους τροχών με πολλαπλές επιλογές μεγέθους.

Μπορείτε να αλλάξετε το μέγεθος των τροχών για το σύστημα μετάδοσης κίνησης επιλέγοντας το αναπτυσσόμενο μενού στην ενότητα «Μέγεθος τροχών».

Αλλαγή του πλάτους του μετατροχίου ενός συστήματος μετάδοσης κίνησης

Ρυθμίσεις συστήματος μετάδοσης κίνησης με επιλεγμένο το πεδίο τιμής πλάτους μετατροχίου για ρύθμιση.

Μπορείτε να αλλάξετε το μέγεθος του πλάτους του μετατροχίου για το σύστημα μετάδοσης κίνησης εισάγοντας τις τιμές στο πλαίσιο αριθμών και επιλέγοντας το αναπτυσσόμενο μενού στην ενότητα «Πλάτος μετατροχίου». Το πλάτος του μετατροχίου είναι η μέτρηση μεταξύ του μέσου του μπροστινού αριστερού τροχού και του μέσου του μπροστινού δεξιού τροχού.

Αλλαγή Μεταξονίου Συστήματος Μετάδοσης Κίνησης

Ρυθμίσεις συστήματος μετάδοσης κίνησης με επιλεγμένο το πεδίο τιμής μεταξονίου για ρύθμιση.

Μπορείτε να αλλάξετε το μέγεθος του Μεταξονίου για το Σύστημα Μετάδοσης Κίνησης εισάγοντας τις τιμές στο πλαίσιο αριθμών και επιλέγοντας το αναπτυσσόμενο μενού στην ενότητα «Μεταξόνιο». Το μεταξόνιο είναι η μέτρηση μεταξύ του μπροστινού και του πίσω άξονα.

Αλλαγή σχέσης μετάδοσης ενός συστήματος μετάδοσης κίνησης

Ρυθμίσεις συστήματος μετάδοσης κίνησης που εμφανίζουν τα πεδία εισόδου και εξόδου που χρησιμοποιούνται για τη ρύθμιση της σχέσης μετάδοσης.

Μπορείτε να αλλάξετε τη σχέση μετάδοσης για το σύστημα μετάδοσης κίνησης εισάγοντας τιμές στα πλαίσια «Είσοδος» και «Έξοδος».

Αντιστροφή συστήματος μετάδοσης κίνησης

Ρυθμίσεις συστήματος μετάδοσης κίνησης με βέλη κατεύθυνσης που υποδεικνύουν την επιλογή αντιστροφής της κατεύθυνσης του συστήματος μετάδοσης κίνησης.

Το παράθυρο Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης επιτρέπει επίσης την αντιστροφή της κατεύθυνσης του Συστήματος Μετάδοσης Κίνησης.

Διαγραφή συστήματος μετάδοσης κίνησης

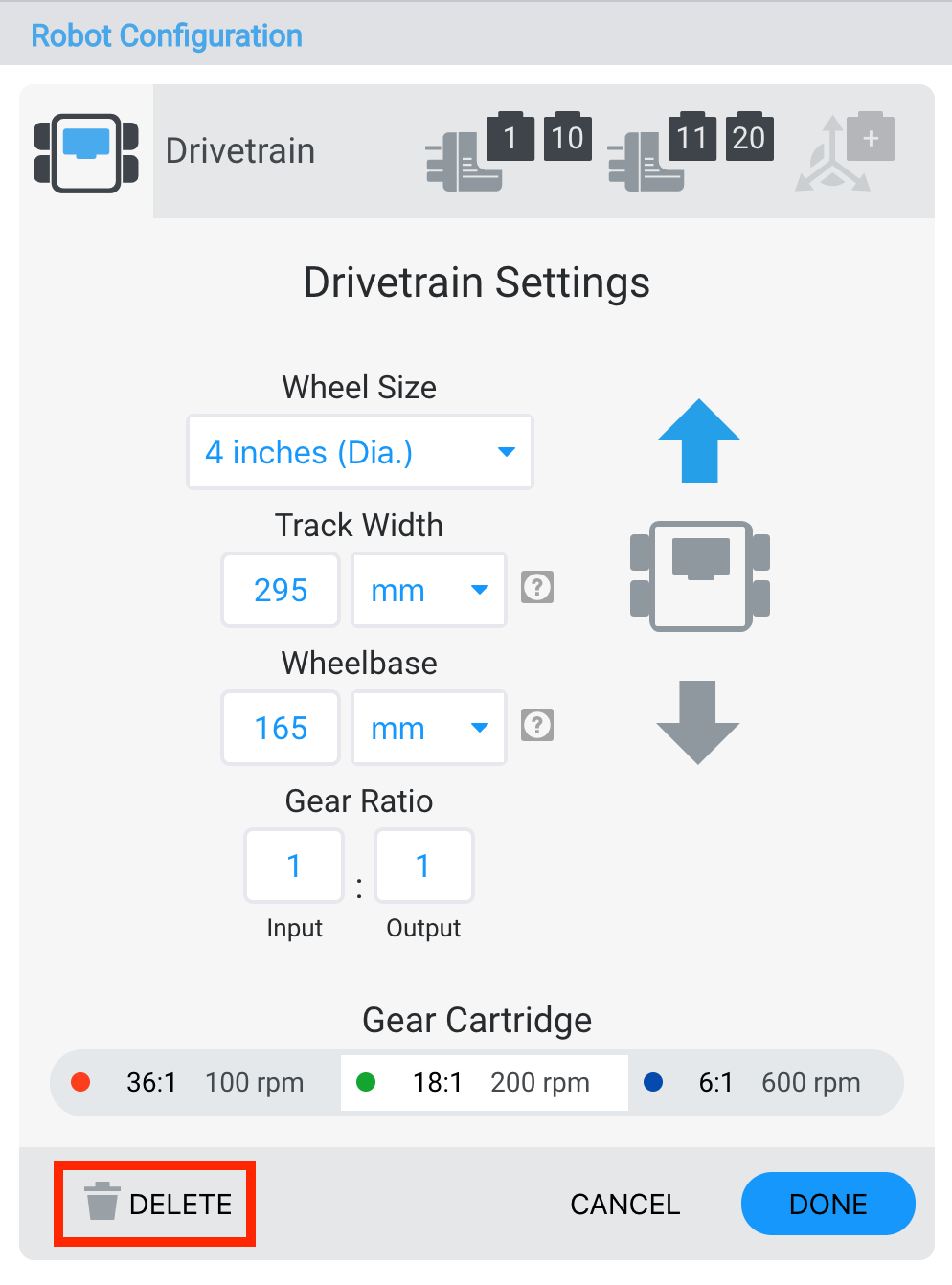

Παράθυρο ρυθμίσεων συστήματος μετάδοσης κίνησης με το κουμπί Διαγραφή επισημασμένο παρακάτω.

Ένα σύστημα μετάδοσης κίνησης μπορεί επίσης να διαγραφεί επιλέγοντας την επιλογή «Διαγραφή» στο κάτω μέρος του παραθύρου.

Αλλαγή κασέτας γραναζιών

Ρυθμίσεις συστήματος μετάδοσης κίνησης που εμφανίζουν επιλογές κασέτας γραναζιών για την επιλογή διαμορφώσεων ταχύτητας κινητήρα.

Το παράθυρο Ρυθμίσεις Συστήματος Μετάδοσης Κίνησης επιτρέπει επίσης την αλλαγή του φυσιγγίου γραναζιών.
