Χρήση του εργαλείου πτύχωσης V5 για την κατασκευή έξυπνων καλωδίων V5 προσαρμοσμένου μήκους – Βάση γνώσεων

Η συναρμολόγηση των δικών σας έξυπνων καλωδίων V5 προσαρμοσμένου μήκους παρέχει μεγάλη ευελιξία στην τοποθέτηση αισθητήρων ή/και κινητήρων, ενώ παράλληλα επιτρέπει την αποτελεσματική διαχείριση των καλωδίων.

Απαιτούμενα εφόδια

Τα απαιτούμενα εφόδια για τη συναρμολόγηση έξυπνων καλωδίων V5 προσαρμοσμένου μήκους περιλαμβάνουν:

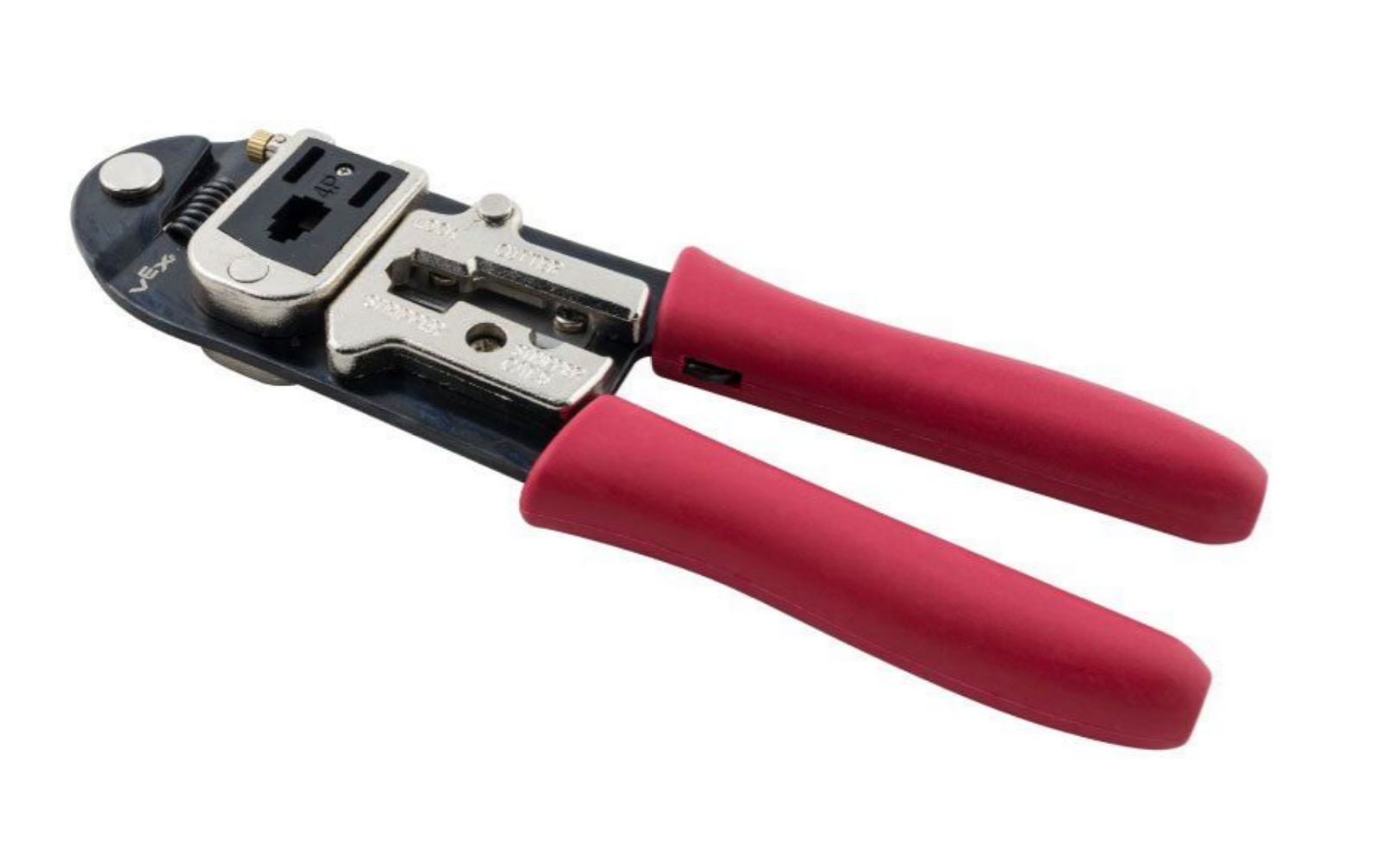

Εργαλείο πρεσαρίσματος καλωδίων V5 Smart.

Έξυπνο εργαλείο πτύχωσης καλωδίων V5 (276-5773)

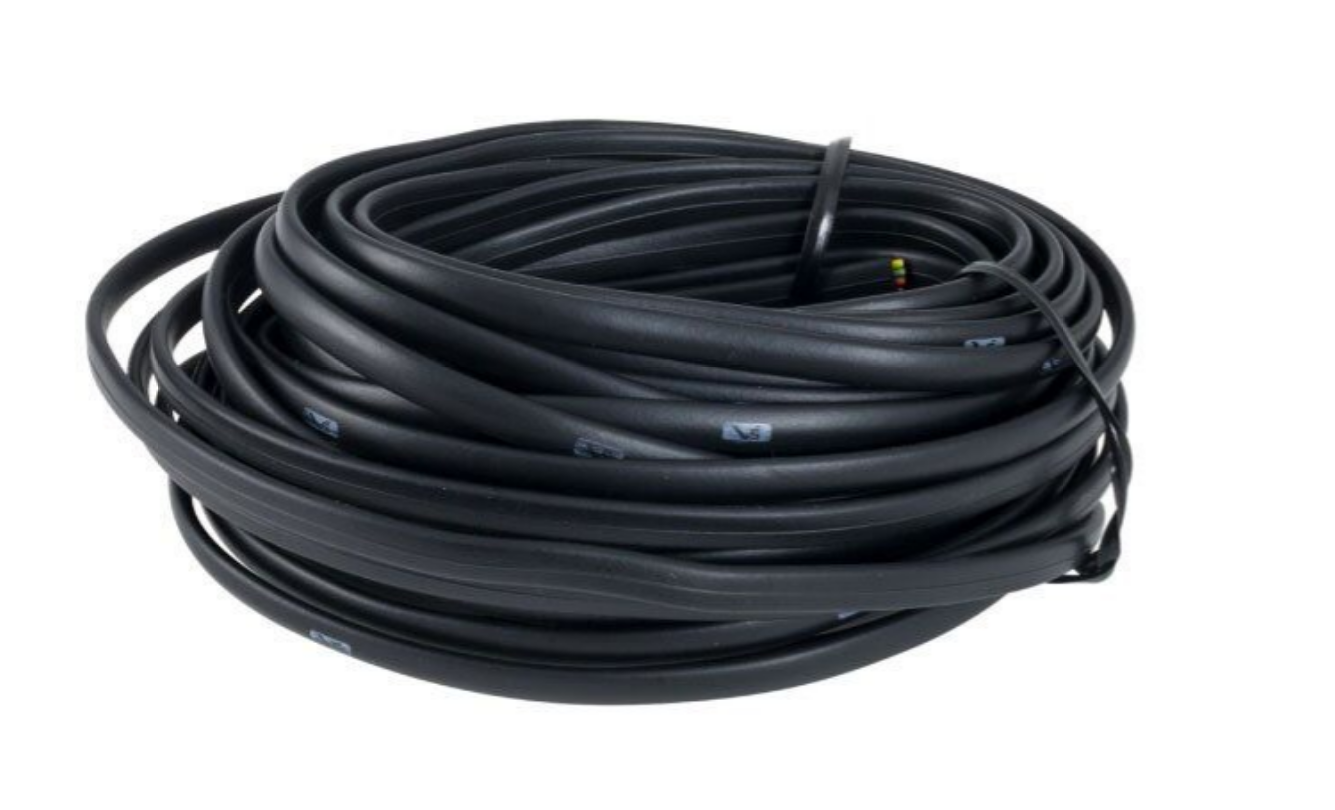

V5 Smart Cable, εργοστασιακό κομμάτι.

Έξυπνο καλώδιο V5 (276-5774)

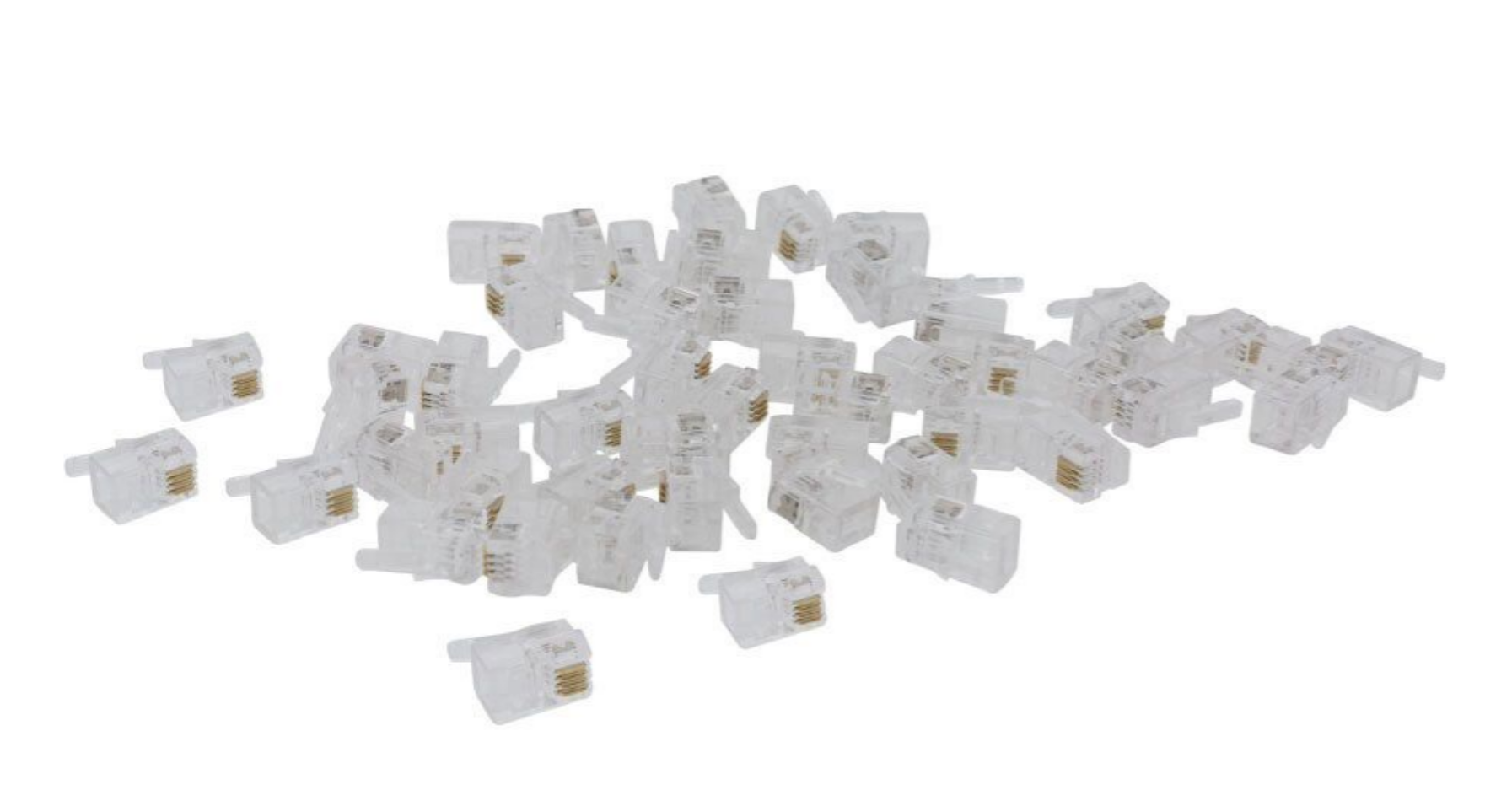

Κομμάτια σύνδεσης έξυπνου καλωδίου V5.

Έξυπνοι σύνδεσμοι καλωδίων V5 (276-5775)

Εικονίδιο κινουμένων σχεδίων ενός δείκτη.

Ένας μαρκαδόρος ή άλλο εργαλείο γραφής που χρησιμοποιείται για να σημειώσετε τη θέση κοπής στο καλώδιο.

Σημείωση: Κάποια συμβολοσειρά είναι χρήσιμη αλλά δεν είναι απαραίτητη.

Μέτρηση και κοπή του έξυπνου καλωδίου V5

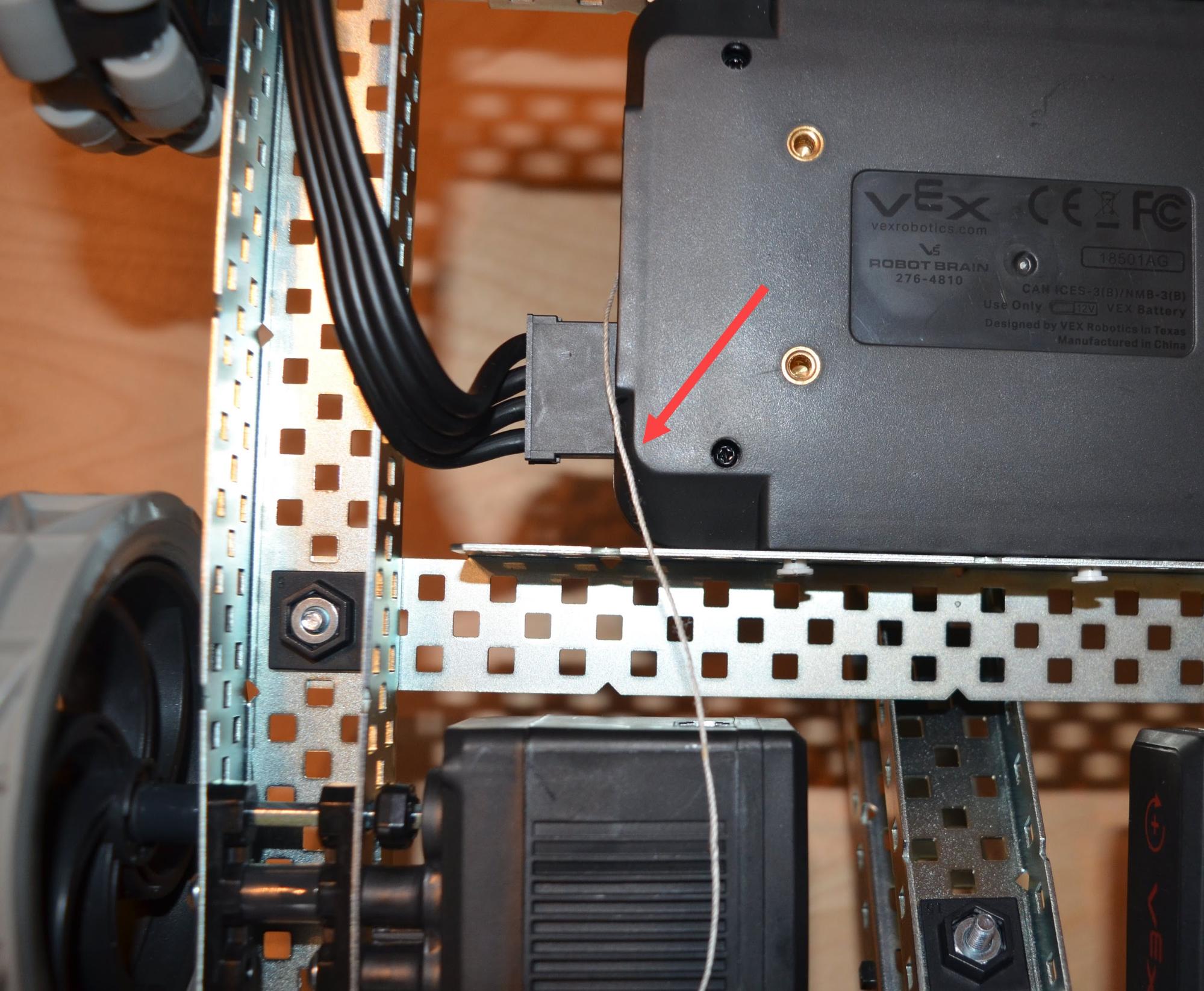

Χρησιμοποιείται μια χορδή για τη μέτρηση της απόστασης μεταξύ των δύο Έξυπνων Θυρών, καθώς η χορδή είναι πιο εύκολη στη χρήση από το ίδιο το καλώδιο.

Τοποθετήστε το έξυπνο καλώδιο V5 ανάμεσα στην έξυπνη θύρα στο V5 Brain και σε μια έξυπνη θύρα σε μια συσκευή.

Το καλώδιο μπορεί να είναι άκαμπτο και δύσκολο στην τοποθέτηση. Αν ναι, μια επιλογή είναι να χρησιμοποιήσετε ένα κομμάτι σπάγκο για να μετρήσετε την απόσταση μεταξύ των δύο Έξυπνων Θυρών.

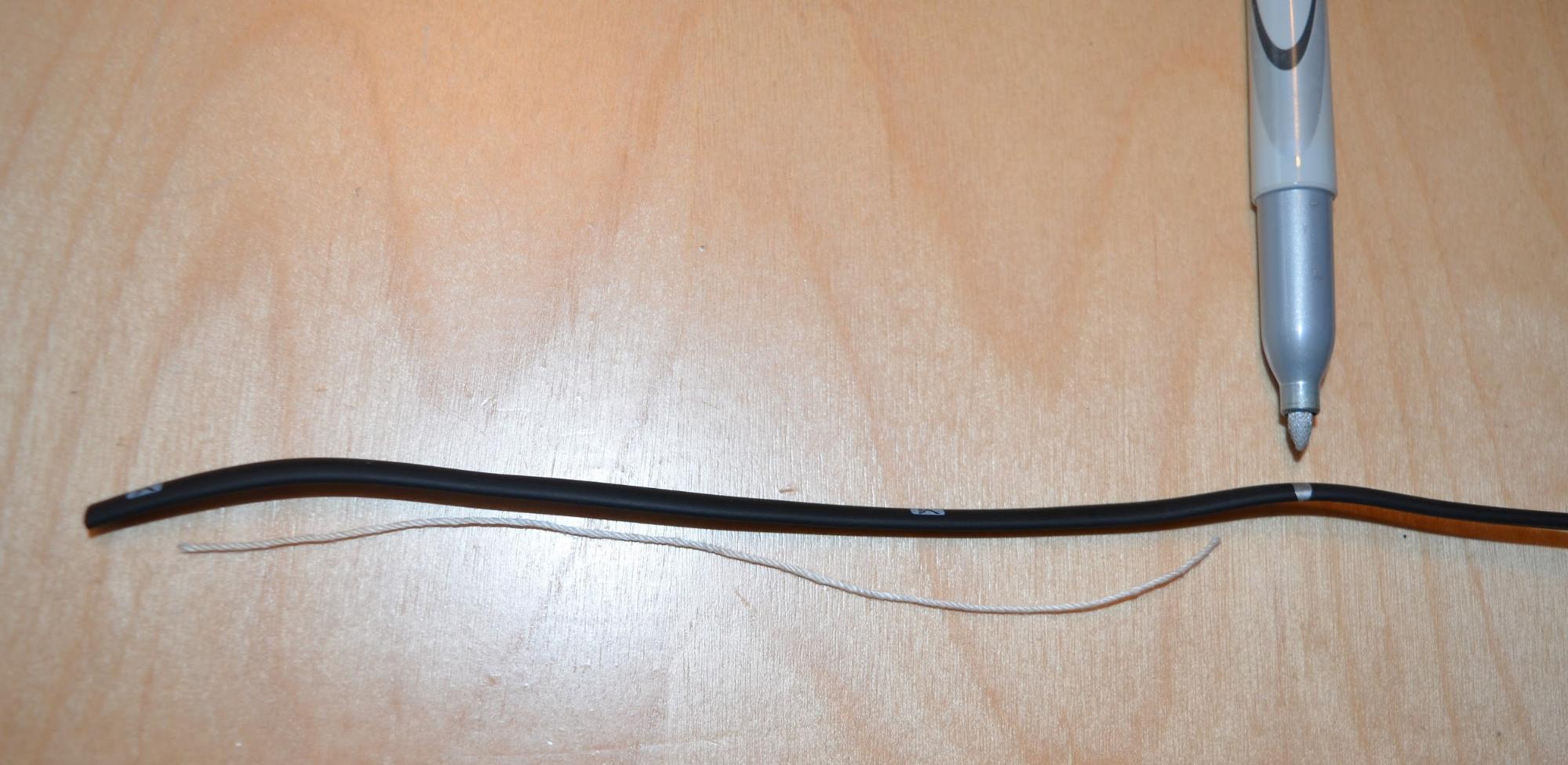

Ένα κομμένο κομμάτι σπάγκου τοποθετείται δίπλα σε ένα κομμάτι καλωδίου και έχει χρησιμοποιηθεί ένας μαρκαδόρος για να μεταφερθεί η μέτρηση του σπάγκου στο ίδιο το καλώδιο. Έχει αφεθεί περίπου μισή ίντσα χώρου και στις δύο πλευρές για να υπάρχει χώρος για τους συνδετήρες.

Μόλις μετρήσετε το μήκος του καλωδίου, αφήστε λίγο επιπλέον χώρο σε κάθε άκρο για τους συνδετήρες. Στη συνέχεια, χρησιμοποιώντας τον μαρκαδόρο ή άλλο εργαλείο γραφής, σημειώστε το σημείο στο καλώδιο όπου πρέπει να κοπεί.

Μια άλλη επιλογή είναι να κόψετε ένα κομμάτι σπάγκο στο απαιτούμενο μήκος που πρέπει να έχει το καλώδιο. Στη συνέχεια, τοποθετήστε το σπάγκο δίπλα στο καλώδιο για να μετρήσετε την απόσταση, αφήνοντας λίγο επιπλέον σε κάθε άκρο για τους συνδετήρες πριν σημειώσετε τη θέση κοπής.

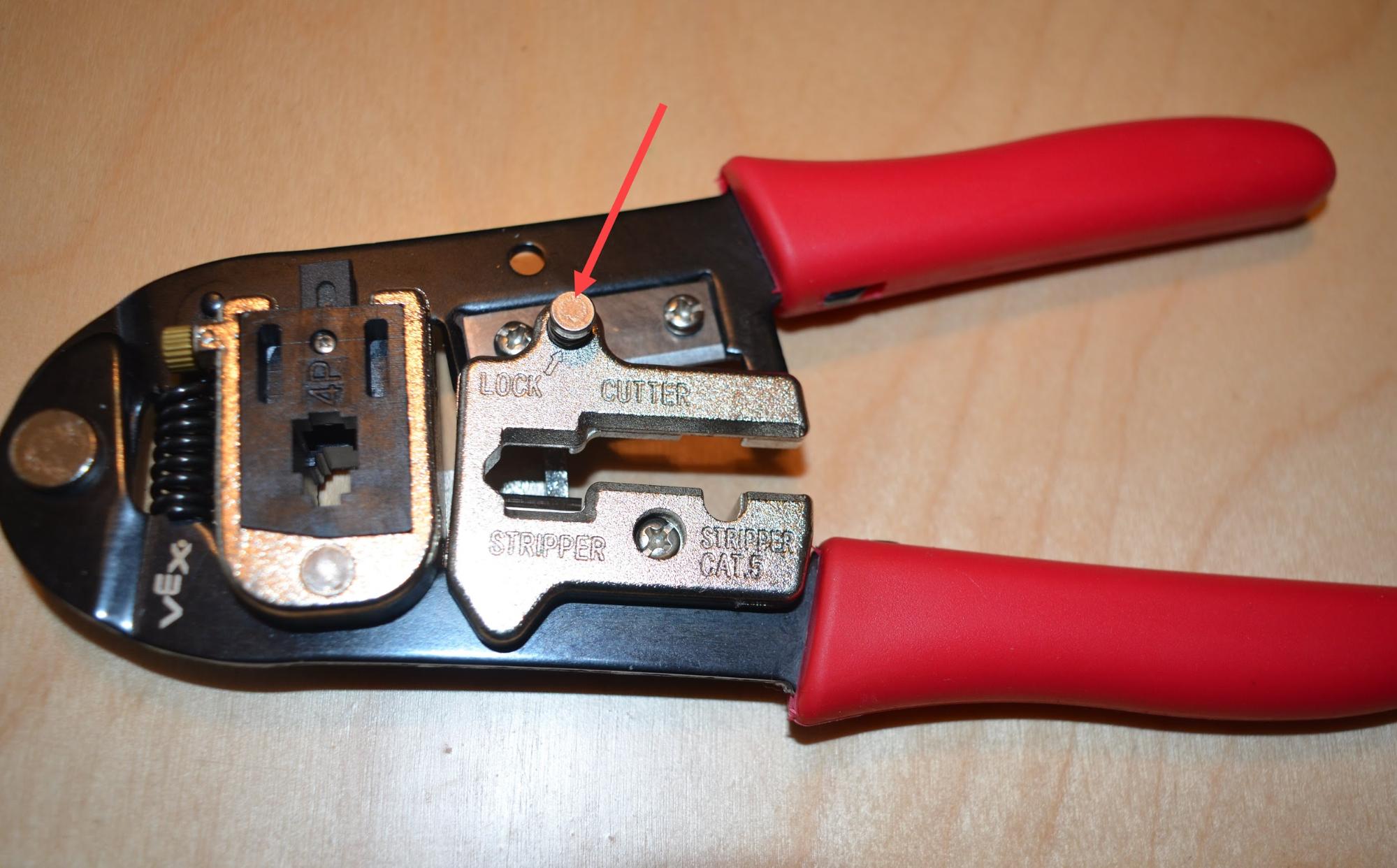

Το εργαλείο πτύχωσης καλωδίων V5 Smart εμφανίζεται με τον πείρο ασφάλισης επισημασμένο.

Εάν το εργαλείο πτύχωσης είναι κλειδωμένο, πιέστε τις λαβές μεταξύ τους ή τραβήξτε προς τα πάνω τον πείρο ασφάλισης.

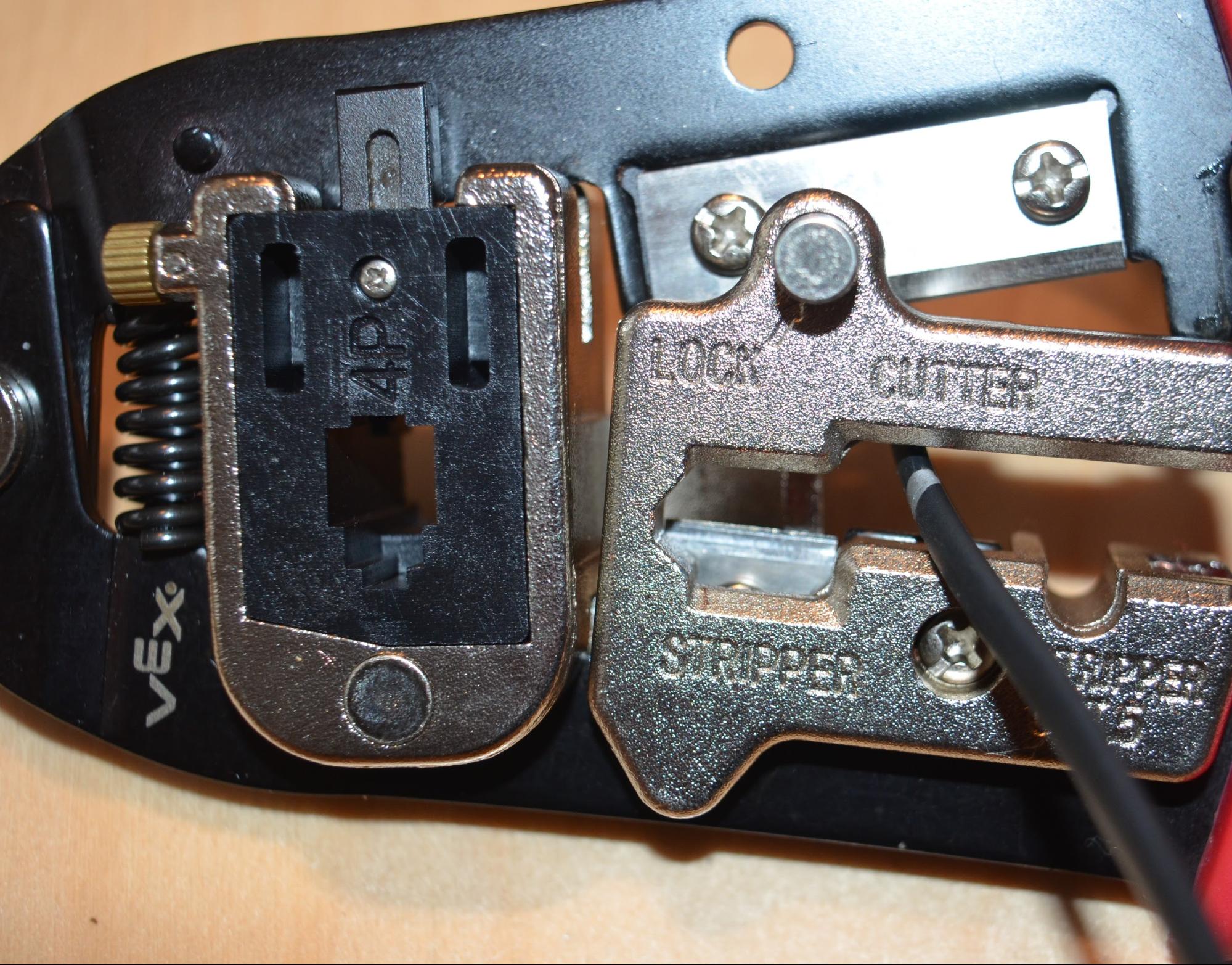

Το καλώδιο V5 τοποθετείται στο τμήμα κοπής του εργαλείου πτύχωσης μέχρι το σημειωμένο μήκος του καλωδίου. Μόλις τοποθετηθεί το καλώδιο στη θέση του, μπορείτε να πιέσετε τις λαβές για να το κόψετε.

Εισάγετε το καλώδιο στο επιθυμητό μήκος στο τμήμα κοπής του εργαλείου και ευθυγραμμίστε το καλώδιο έτσι ώστε η κοπή να είναι τετράγωνη. Πιέστε τις λαβές μεταξύ τους μέχρι να κοπεί το καλώδιο μέχρι το τέρμα.

Απογύμνωση των άκρων του μαύρου περιβλήματος από το έξυπνο καλώδιο V5

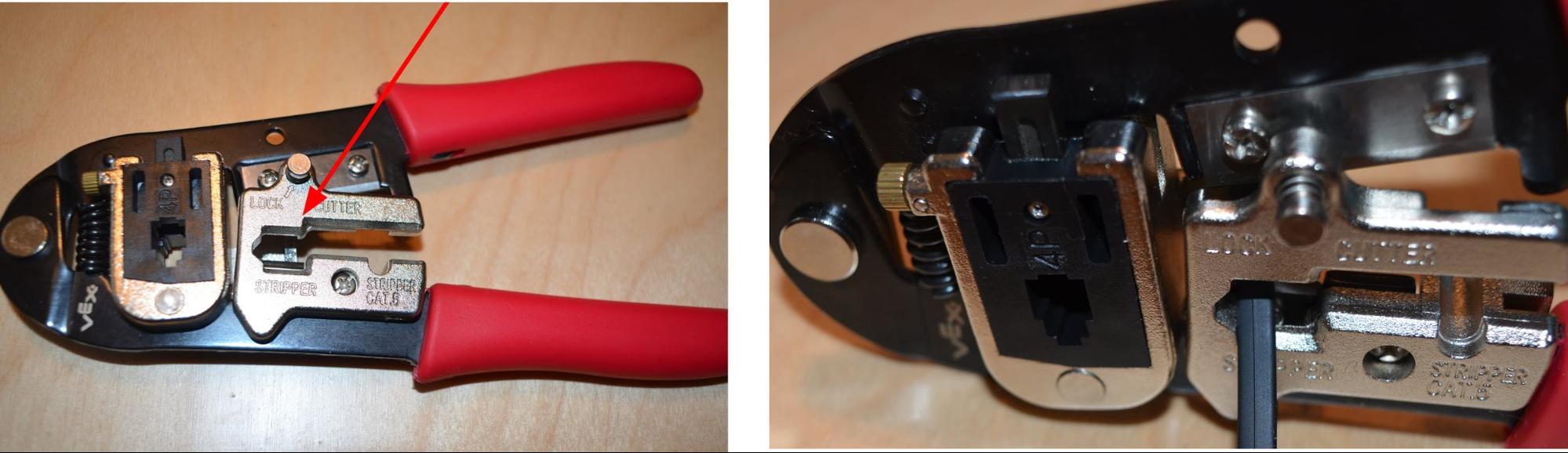

Δύο εικόνες η μία δίπλα στην άλλη. Στα αριστερά φαίνεται το τμήμα απογυμνωτή του εργαλείου πτύχωσης και ένα βέλος επισημαίνει τη θέση του. Τα δεξιά δείχνουν το ένα άκρο ενός καλωδίου που έχει τοποθετηθεί στο τμήμα απογυμνωτή του εργαλείου πτύχωσης. Μόλις τοποθετηθεί το καλώδιο, μπορείτε να πιέσετε τις λαβές για να απογυμνώσετε το άκρο του καλωδίου.

Εισάγετε το ένα άκρο του καλωδίου στο τμήμα απογυμνωτή του εργαλείου. Βεβαιωθείτε ότι εισάγετε το καλώδιο στη σωστή πλευρά του εργαλείου πτύχωσης.

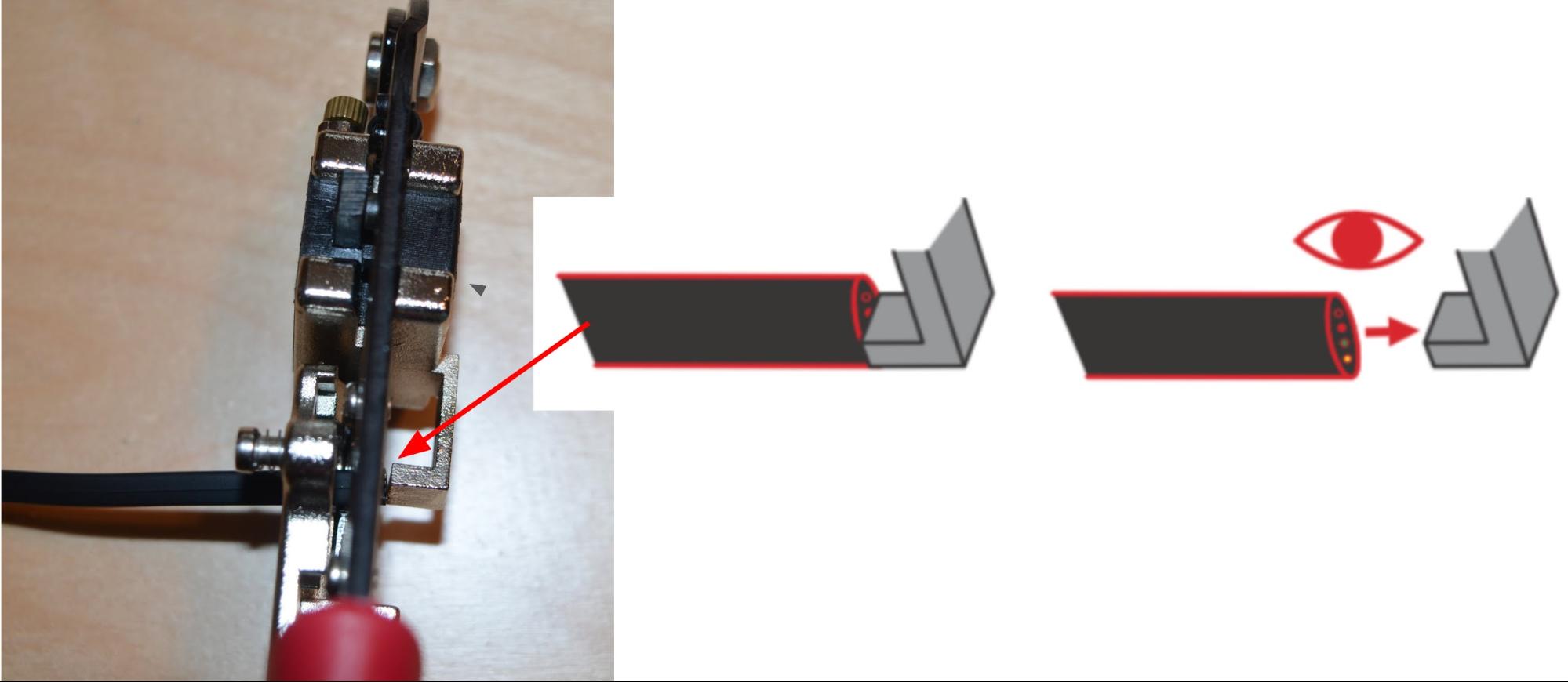

Κάτοψη προς τα κάτω του ενός άκρου ενός καλωδίου που απογυμνώνεται με το εργαλείο πτύχωσης για να βοηθήσει στην οπτικοποίηση της εγκατάστασης. Το άκρο του καλωδίου είναι στο ίδιο επίπεδο και εφάπτεται του μετρητή βάθους στο πίσω μέρος του εργαλείου. Ένα διάγραμμα υποδεικνύει ότι ο χρήστης θα πρέπει να δώσει ιδιαίτερη προσοχή ώστε το καλώδιο να είναι στο ίδιο επίπεδο με το άκρο του μετρητή βάθους.

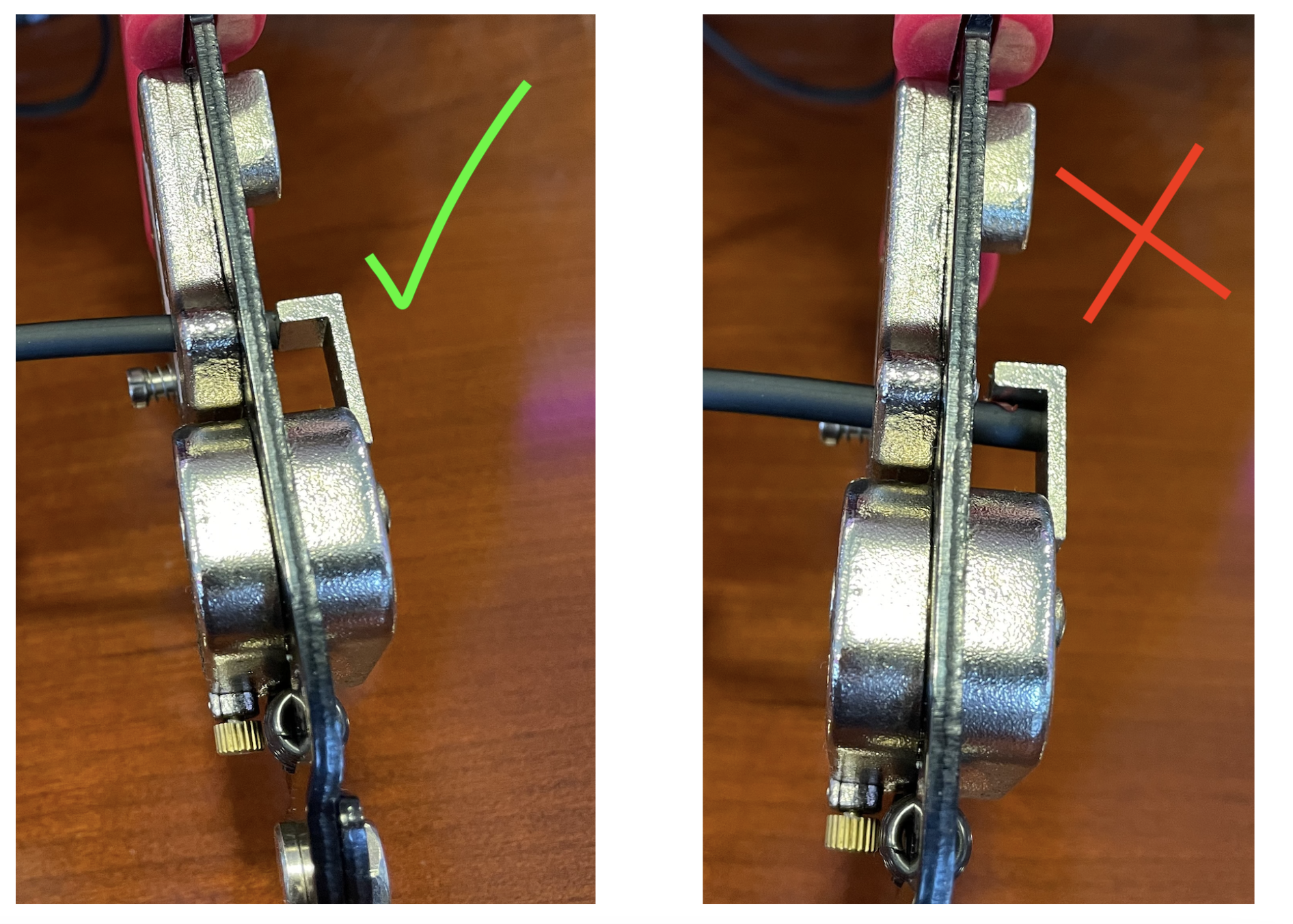

Δύο όψεις από πάνω προς τα κάτω του ενός άκρου ενός καλωδίου που απογυμνώνεται με το εργαλείο πτύχωσης. Υπάρχει ένα σημάδι ελέγχου στα αριστερά που δείχνει το καλώδιο στο ίδιο επίπεδο με το άκρο του μετρητή βάθους και όχι ότι είναι σπρωγμένο μέχρι τέρμα προς τα πίσω. Υπάρχει ένα Χ στα δεξιά που δείχνει το καλώδιο που σπρώχνεται πέρα από το άκρο του μετρητή βάθους.

Ευθυγραμμίστε το καλώδιο έτσι ώστε να είναι στο ίδιο επίπεδο με το άκρο του μετρητή βάθους στο πίσω μέρος του εργαλείου.

Μην σπρώχνετε το καλώδιο προς τα πίσω με και όχι. Φροντίστε να σταματήσετε στο πώμα, διαφορετικά θα αφαιρέσετε υπερβολική ποσότητα περιβλήματος.

Μόλις τοποθετήσετε το καλώδιο και το ακουμπήσετε στο πώμα, πιέστε τις λαβές του εργαλείου μεταξύ τους.

Μπορεί να είναι χρήσιμο να κουνάτε το καλώδιο ενώ πιέζετε τις λαβές. Αυτό θα βοηθήσει στην αποκόλληση του μαύρου περιβλήματος.

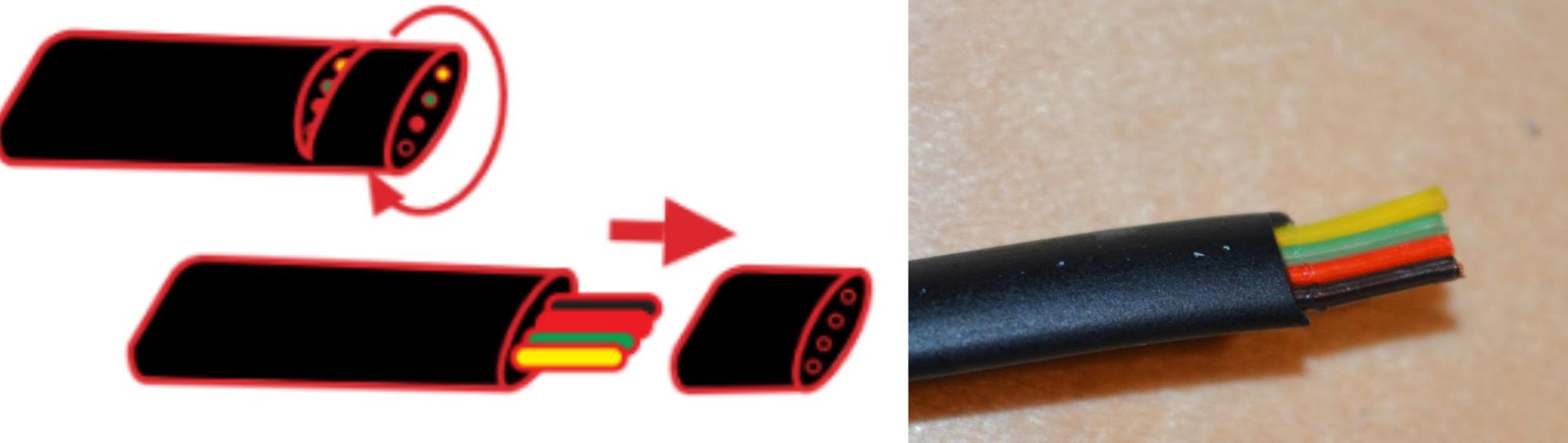

Το διάγραμμα δείχνει ένα καλώδιο με το άκρο του σχεδόν πλήρως απογυμνωμένο και στη συνέχεια ένα βέλος που υποδεικνύει ότι το απογυμνωμένο περίβλημα μπορεί να τραβηχτεί για να αφαιρεθεί. Στα δεξιά φαίνεται ένα καλώδιο με σωστά απογυμνωμένο το ένα άκρο.

Κινήστε απαλά το εξωτερικό μαύρο περίβλημα μπρος-πίσω μέχρι να χαλαρώσει και να μπορεί να αφαιρεθεί.

Προσέξτε να μην τραβήξετε τα εσωτερικά καλώδια περισσότερο προς τα έξω όταν αφαιρείτε το μαύρο περίβλημα.

Επαναλάβετε τα δύο προηγούμενα βήματα για την άλλη πλευρά του καλωδίου.

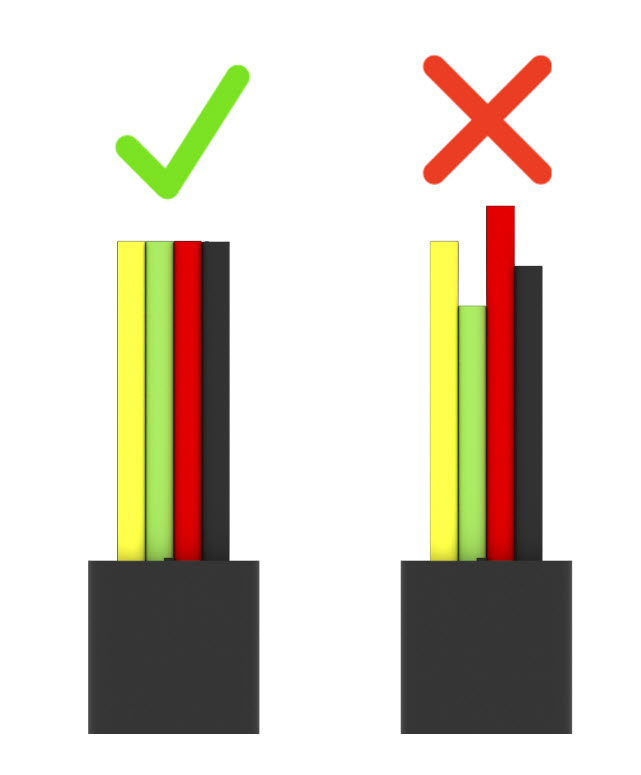

Διάγραμμα που δείχνει ότι ένα σωστά απογυμνωμένο καλώδιο θα έχει χρωματιστά καλώδια ίσου μήκους, ενώ ένα λανθασμένα απογυμνωμένο καλώδιο θα έχει ανομοιόμορφα χρωματισμένα καλώδια.

Μόλις κοπούν και οι δύο πλευρές του καλωδίου, βεβαιωθείτε ότι όλα τα χρωματιστά καλώδια είναι ομοιόμορφα.

Σωστή ευθυγράμμιση των συνδετήρων

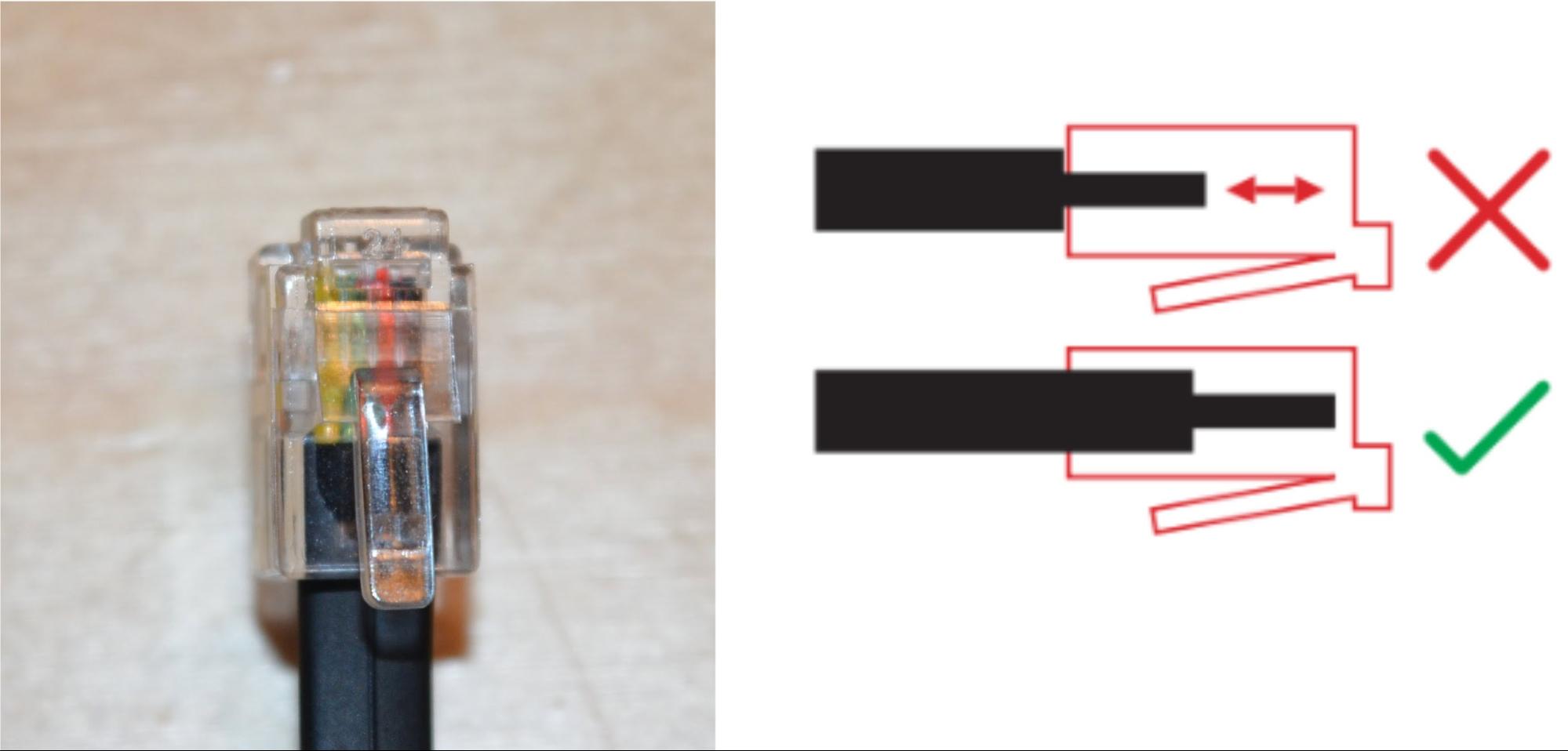

Κοντινό πλάνο ενός συνδετήρα καλωδίου που είναι συνδεδεμένος στο άκρο ενός απογυμνωμένου καλωδίου. Ένα διάγραμμα στα δεξιά δείχνει ότι ένας λανθασμένα συνδεδεμένος σύνδεσμος καλωδίου θα έχει ένα κενό μεταξύ των χρωματιστών καλωδίων και του άκρου του συνδέσμου, ενώ ένας σωστά συνδεδεμένος σύνδεσμος καλωδίου θα έχει χρωματιστά καλώδια που είναι στο ίδιο επίπεδο με το άκρο του συνδέσμου.

Εισάγετε πλήρως το ένα άκρο του καλωδίου στην υποδοχή καλωδίου. Βεβαιωθείτε ότι και τα τέσσερα καλώδια (κίτρινο, πράσινο, κόκκινο και μαύρο) εκτείνονται μέχρι το άκρο του συνδέσμου.

Γυρίστε το καλώδιο κατά 180 μοίρες και εισαγάγετε πλήρως τα τέσσερα καλώδια στην άλλη πλευρά του καλωδίου σε μια άλλη υποδοχή καλωδίου.

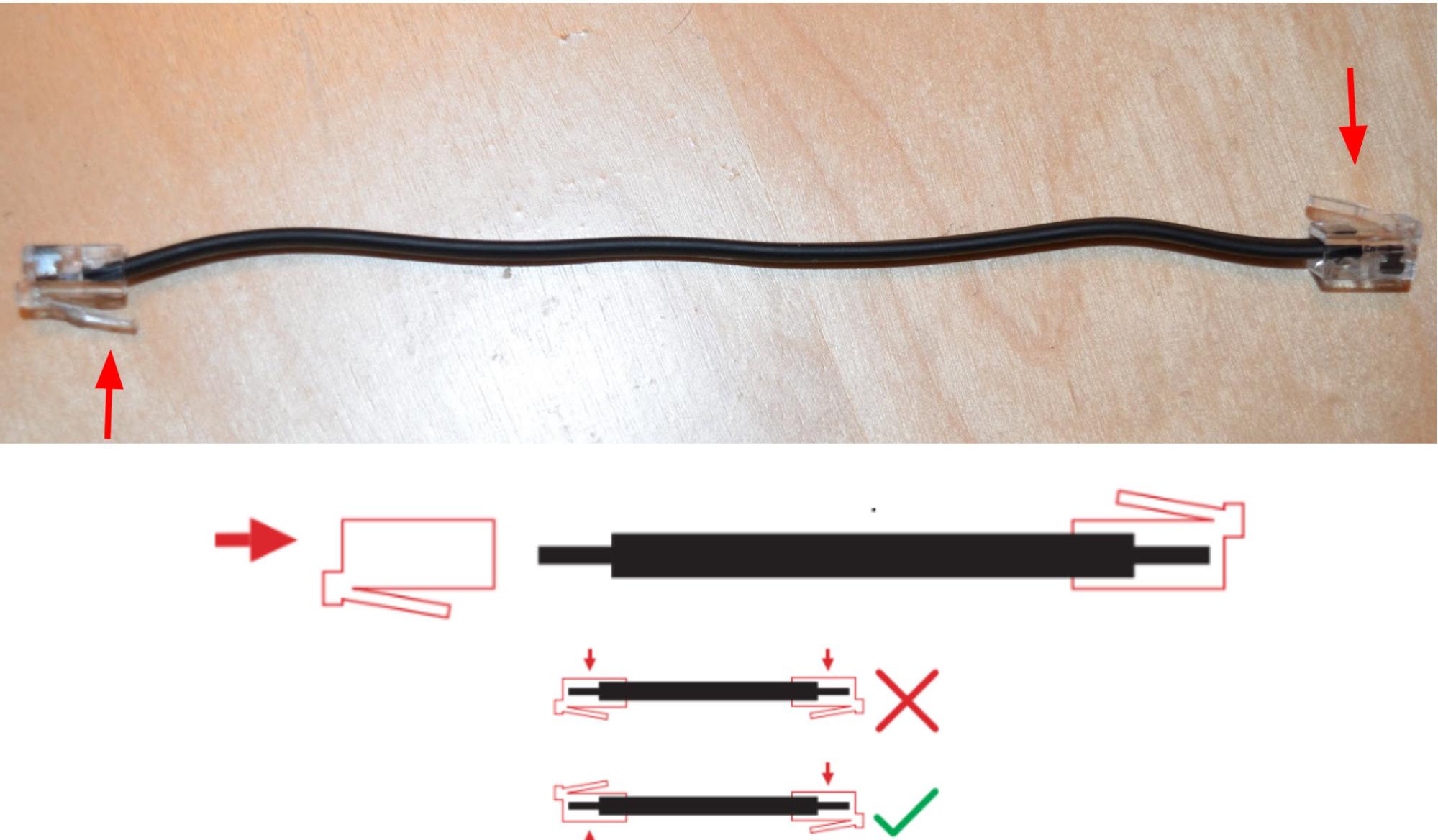

Βεβαιωθείτε ότι οι γλωττίδες ασφάλισης είναι ευθυγραμμισμένες έτσι ώστε να βρίσκονται στις απέναντι από τις πλευρές του καλωδίου.

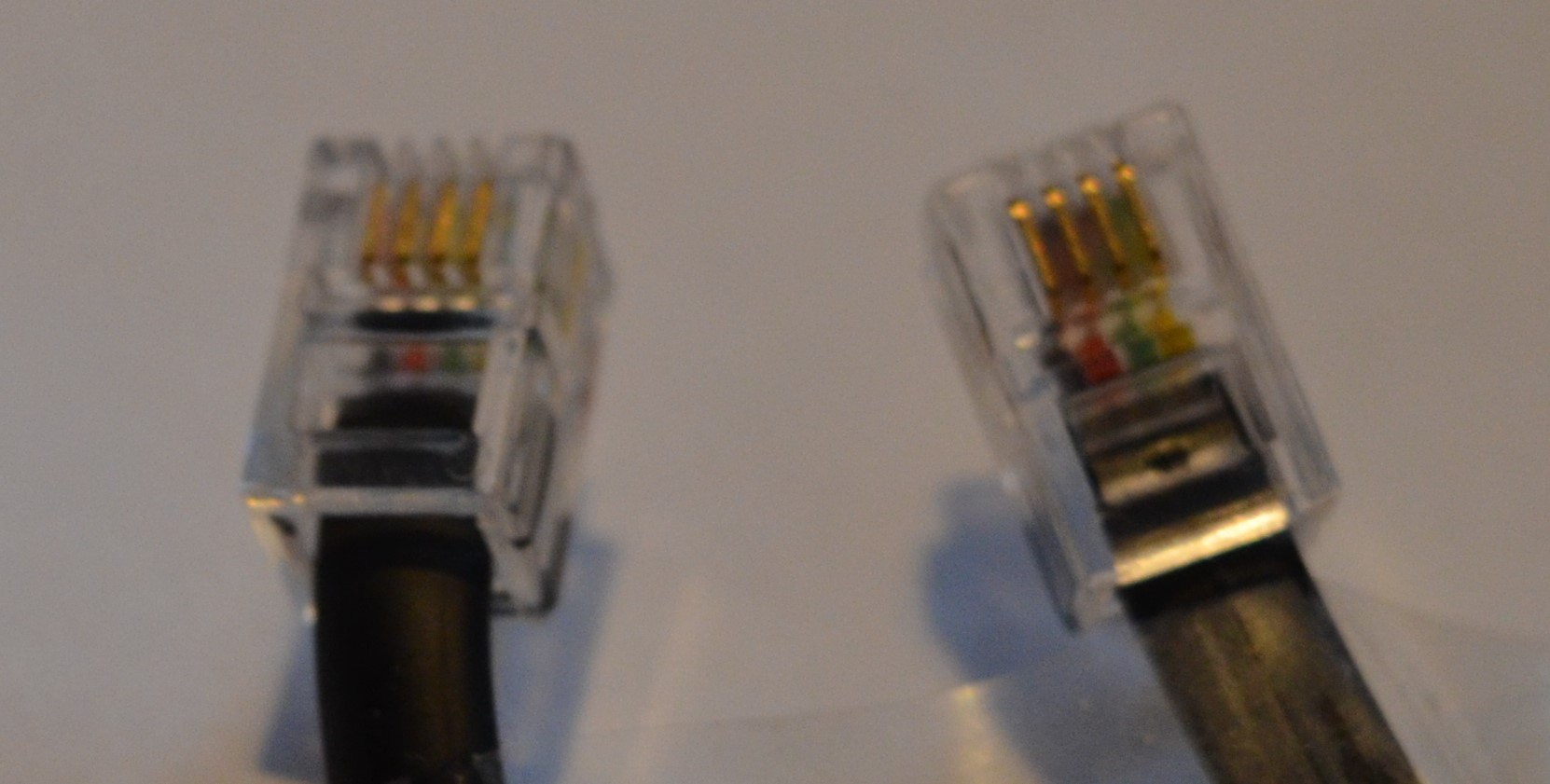

Κοντινό πλάνο και των δύο άκρων ενός καλωδίου για να τονίσετε ότι οι σύνδεσμοι του καλωδίου είναι προσανατολισμένοι ο ένας απέναντι από τον άλλον.

Ευθυγραμμίζοντας τις γλωττίδες ασφάλισης έτσι ώστε να βρίσκονται στις αντίθετες πλευρές του καλωδίου, θα διασφαλιστεί ότι η σειρά των χρωμάτων των καλωδίων θα είναι η ίδια από αριστερά προς τα δεξιά και στα δύο άκρα.

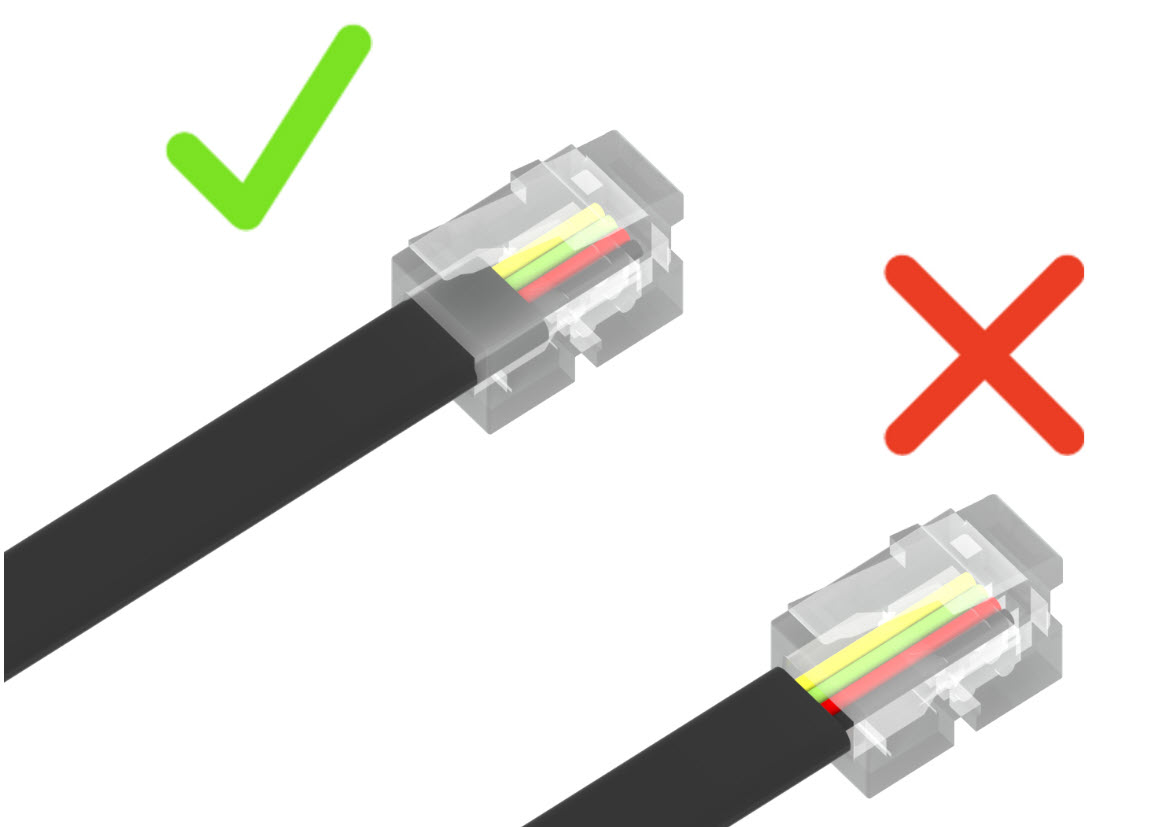

Το διάγραμμα δείχνει ένα σωστά απογυμνωμένο καλώδιο με μέρος του περιβλήματός του τοποθετημένο στη σύνδεση καλωδίου. Εμφανίζεται επίσης ένα λανθασμένα απογυμνωμένο καλώδιο με υπερβολικά μεγάλο περίβλημα απογυμνωμένο, επομένως κανένα μέρος του περιβλήματός του δεν βρίσκεται μέσα στον σύνδεσμο του καλωδίου.

Βεβαιωθείτε ότι το μαύρο περίβλημα έχει τοποθετηθεί στη διαφανή υποδοχή. Τα χρωματιστά καλώδια δεν πρέπει να είναι εκτεθειμένα.

Πτύχωση και έλεγχος σύνδεσης

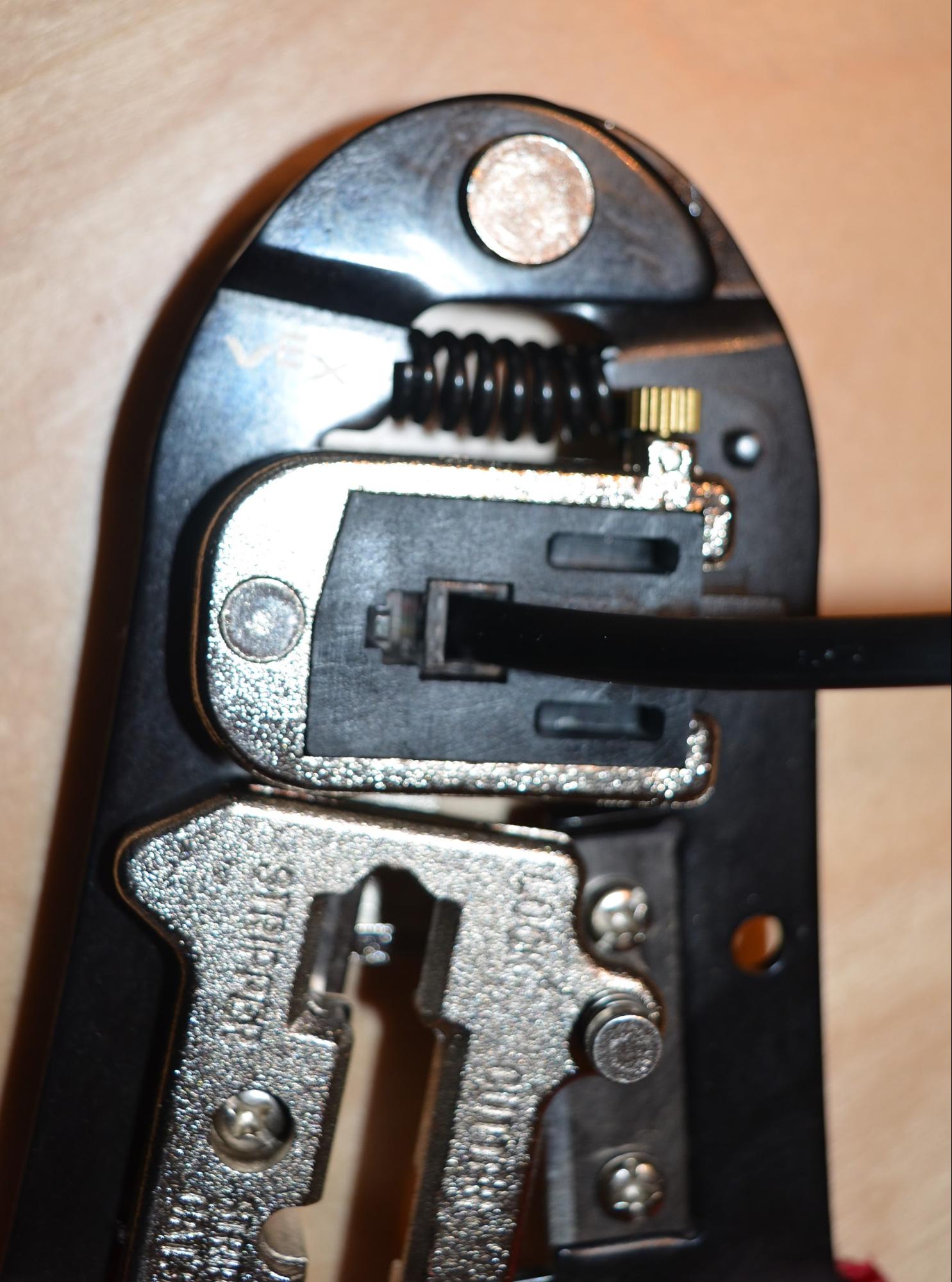

Κάτοψη ενός συνδετήρα καλωδίου τοποθετημένου στο τμήμα πτύχωσης του εργαλείου πτύχωσης από πάνω προς τα κάτω.

Τοποθετήστε το σύνδεσμο καλωδίου στο τμήμα πτύχωσης του εργαλείου. Πιέστε τις λαβές μεταξύ τους πολύ δυνατά μέχρι να μην κινούνται πλέον.

Θα πρέπει να μπορείτε να νιώσετε τις μεταλλικές ακίδες του συνδετήρα να εφαρμόζουν στο καλώδιο. Τώρα επαναλάβετε με τον σύνδεσμο στο άλλο άκρο του καλωδίου.

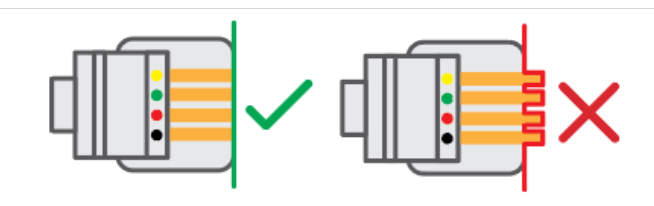

Διάγραμμα ενός σωστά πτυχωμένου συνδετήρα καλωδίου με ακίδες που έχουν πτυχωθεί για να είναι ευθυγραμμισμένες. Στα δεξιά υπάρχει ένα διάγραμμα ενός λανθασμένα πτυχωμένου συνδέσμου καλωδίου με ακίδες που δεν είναι ενσωματωμένες, γεγονός που θα προκαλέσει ζημιά σε οποιαδήποτε συνδεδεμένη Έξυπνη Θύρα.

Αφού σφίξετε τους συνδετήρες, είναι σημαντικό να τον ελέγξετε για να βεβαιωθείτε ότι οι ακίδες έχουν σφιχθεί στο ίδιο επίπεδο.

Αυτό είναι πολύ σημαντικό. Εάν οι ακροδέκτες είναι στο ίδιο επίπεδο με και όχι , το νέο σας Smart Cable θα ζημιά οποιαδήποτε Smart Port στην οποία είναι συνδεδεμένο.

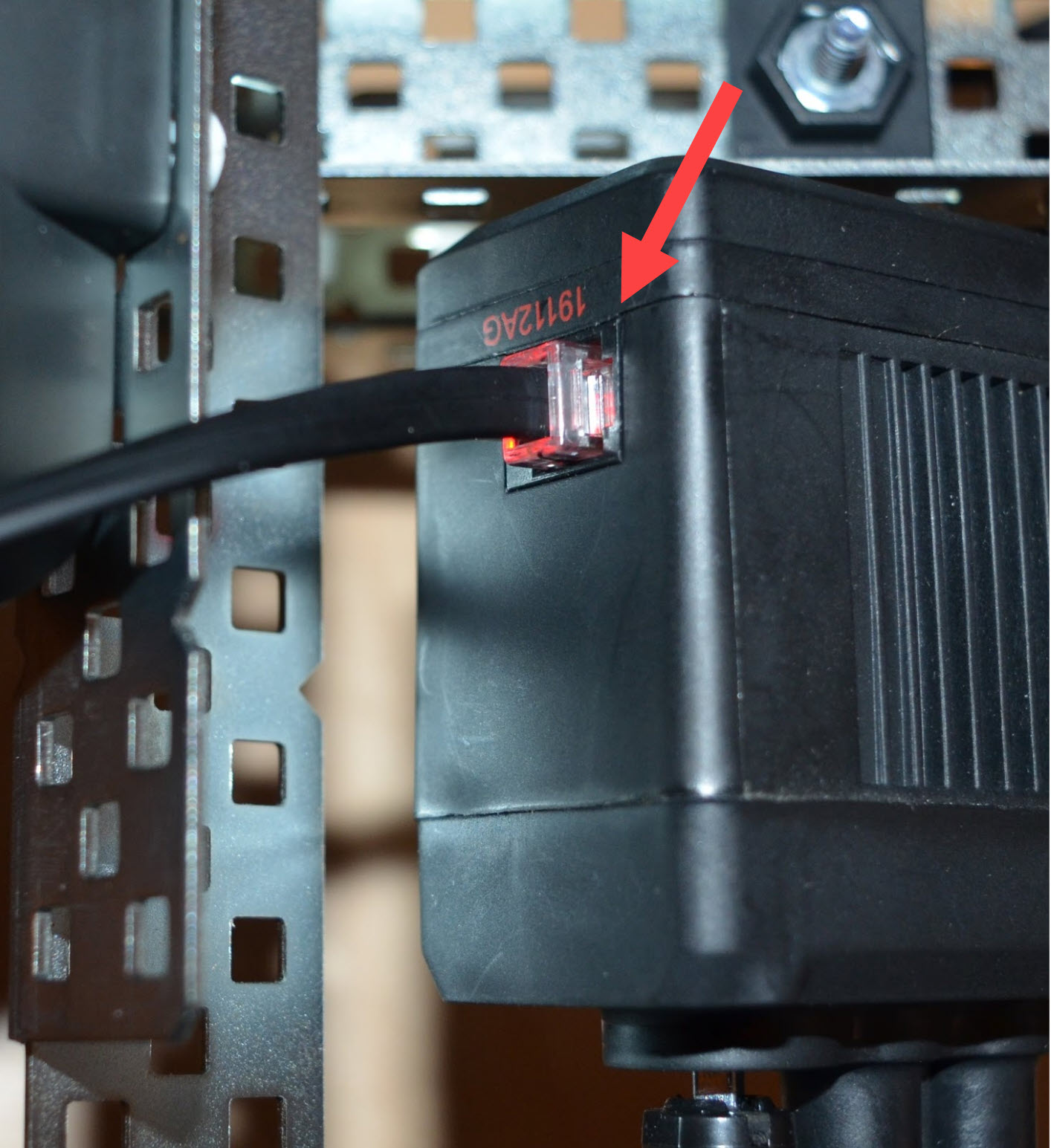

Ο σύνδεσμος καλωδίου εισάγεται στην έξυπνη θύρα ενός έξυπνου κινητήρα V5 για να τον συνδέσει με έναν εγκέφαλο ρομπότ V5. Η ενδεικτική λυχνία της Smart Port ανάβει με κόκκινο χρώμα, γεγονός που υποδεικνύει ότι η σύνδεση είναι επιτυχής.

Μόλις ολοκληρώσετε την πτύχωση και τον έλεγχο του καλωδίου σας, ελέγξτε για καλή σύνδεση.

Συνδέστε τη μία πλευρά του νέου σας έξυπνου καλωδίου V5 προσαρμοσμένου μήκους στην έξυπνη θύρα ενός ρομποτικού εγκεφάλου V5 και την άλλη πλευρά σε έναν έξυπνο κινητήρα V5.

Ενεργοποιήστε το V5 Robot Brain σας. Εάν η θύρα V5 Smart Motor Smart Port ανάψει με κόκκινο χρώμα, η σύνδεση είναι καλή.

Μόλις βεβαιωθείτε ότι η σύνδεση του νέου καλωδίου είναι καλή, το καλώδιο μπορεί να χρησιμοποιηθεί με οποιοδήποτε V5 Smart Motor ή άλλη συσκευή V5.

Για περισσότερες πληροφορίες σχετικά με τη σωστή διαχείριση καλωδίων, αυτό το άρθρο από τη Βιβλιοθήκη VEX .
