Κατανόηση των ακροδεκτών, των συνδετήρων και των αποστασιοποιητών VEX IQ

Οι πλαστικοί σύνδεσμοι και οι αποστάτες VEX είναι οι σύνδεσμοι για το σύστημα πλαστικής κατασκευής VEX. Οι σύνδεσμοι και οι αποστάτες που περιλαμβάνονται στα κιτ (1ης γενιάς) και (2ης γενιάς) λειτουργούν με τον ίδιο τρόπο, αλλά ενδέχεται να έχουν διαφορετικά χρώματα. Το κιτ (2ης γενιάς) παρέχει πρόσθετους τύπους συνδέσμων και αποστάτες.

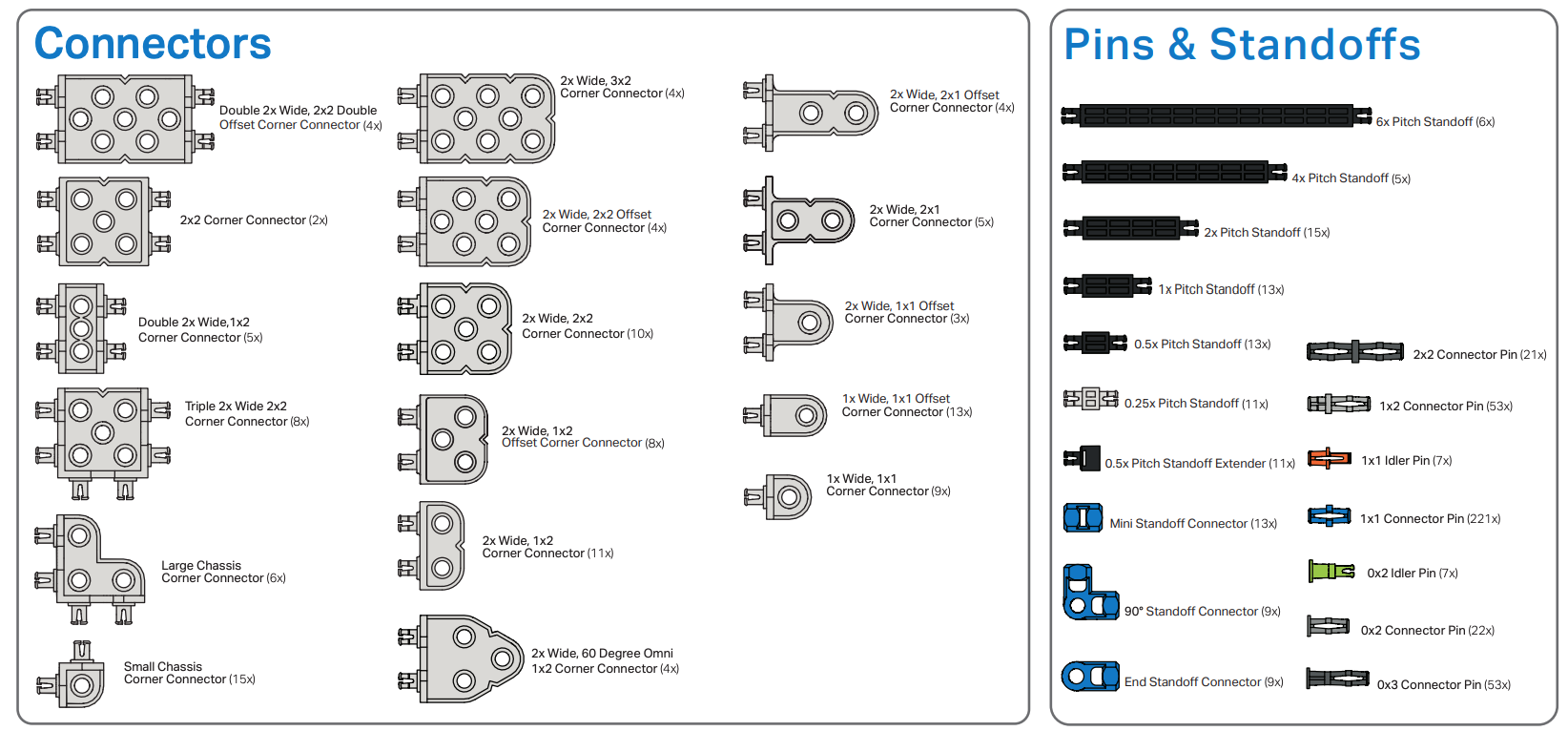

Αυτή η εικόνα απεικονίζει τους συνδετήρες και τις αποστάτες IQ (2ης γενιάς).

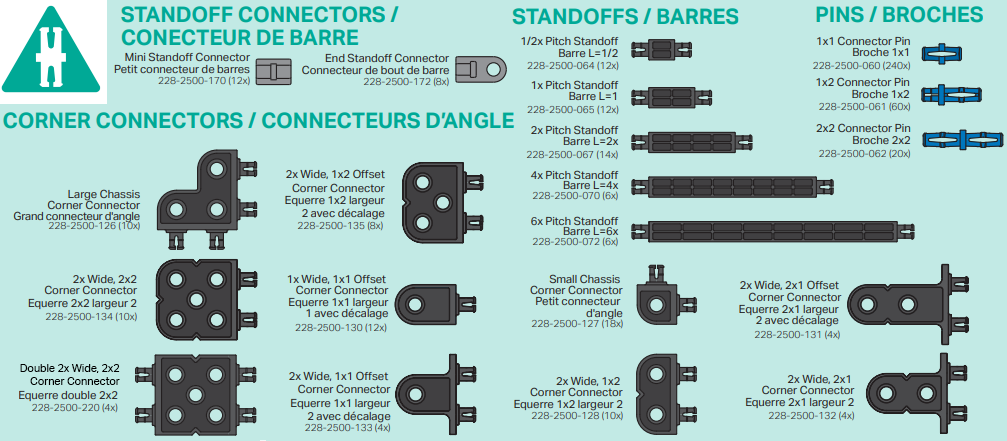

Αυτή η εικόνα απεικονίζει τους συνδετήρες και τις αποστάτες IQ (1ης γενιάς).

Οι λειτουργίες των πλαστικών συνδετήρων/αποστάσεών VEX κυμαίνονται από γενικές έως πολύ ειδικές χρήσεις, ανάλογα με τον τύπο του συνδετήρα.

Καρφίτσες

Οι ακίδες χρησιμοποιούνται για τη σύνδεση πολλών εξαρτημάτων στο ρομπότ, από τα ηλεκτρονικά έως τη δομή του ρομπότ.  Μερικά παραδείγματα τύπων καρφιτσών παρουσιάζονται παρακάτω:

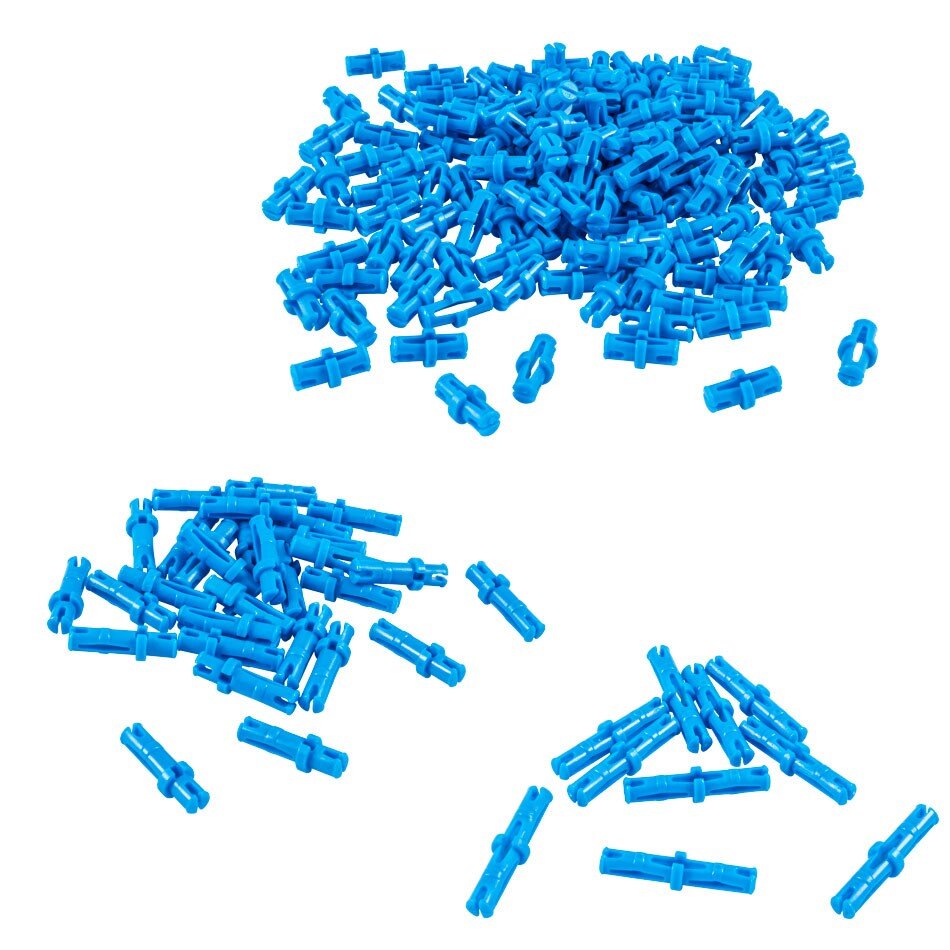

• Οι ακίδες σύνδεσης έχουν σχεδιαστεί για να εισάγονται στις οπές των εξαρτημάτων για σύνδεση. Υπάρχουν ακροδέκτες σύνδεσης 1x1 που έχουν σχεδιαστεί για να συνδέουν ένα μόνο εξάρτημα με ένα άλλο, όπως η σύνδεση του εγκεφάλου του ρομπότ με μια δοκό. (Ένα παράδειγμα αυτού μπορεί να φανεί στις οδηγίες κατασκευής του VEX IQ Clawbot.) Υπάρχουν ακροδέκτες σύνδεσης 1x2 που συνδέουν ένα μόνο εξάρτημα με δύο επιπλέον εξαρτήματα, όπως η σύνδεση ενός γωνιακού συνδετήρα σε μια δοκό 2X και στη συνέχεια η σύνδεση μιας επιπλέον δοκού 1X. Τέλος, υπάρχουν ακροδέκτες σύνδεσης 2x2 που μπορούν να συνδέσουν δύο στρώματα εξαρτημάτων σε δύο επιπλέον στρώματα εξαρτημάτων. Δείτε τις ακόλουθες τρισδιάστατες κατασκευές για παράδειγμα χρήσεων ακίδων σύνδεσης 1x1, 1x2 και 2x2.

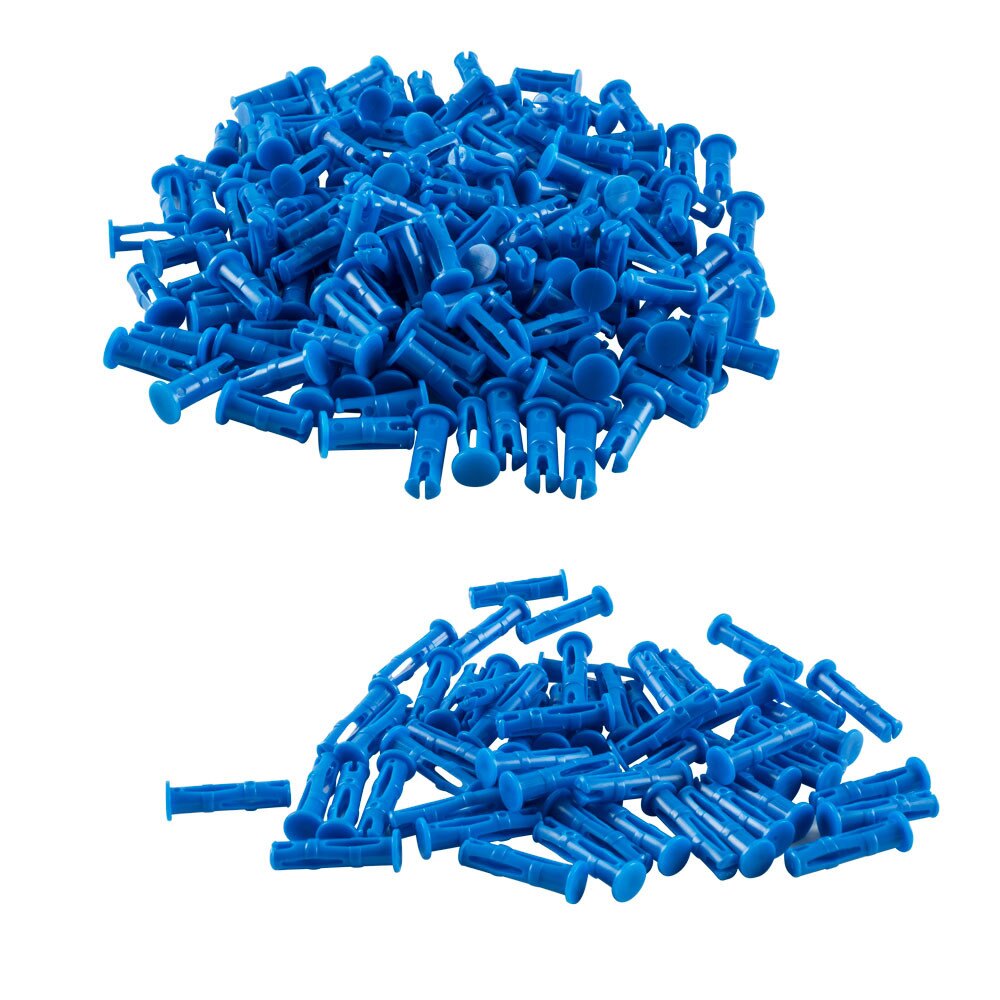

• Ακίδες σύνδεσης με καπάκι παρέχουν έναν άλλο τύπο σύνδεσης σε σχέδια όπου ενδέχεται να υπάρχει κίνδυνος να τραβηχτεί έξω μια τυπική ακίδα σύνδεσης επειδή το καπάκι δεν μπορεί να τραβηχτεί μέσα από μια οπή. Οι ακίδες σύνδεσης με καπάκι μπορούν επίσης να χρησιμοποιηθούν για την ενίσχυση ενός συγκροτήματος μετά τη συναρμολόγησή του, επειδή οι ακίδες μπορούν να εισαχθούν από την εξωτερική επιφάνεια. Αυτές οι ακίδες έχουν σχεδιαστεί για να ωθούνται μέσα από την οπή σε ένα εξάρτημα και στην οπή του επόμενου. Υπάρχουν ακροδέκτες 0x2 για τη σύνδεση δύο εξαρτημάτων μεταξύ τους και ακροδέκτες 0x3 για τη σύνδεση τριών στρωμάτων εξαρτημάτων.

Αποκλίσεις

Οι διαχωριστικές γραμμές χρησιμοποιούνται για να διαχωρίζουν δύο μέρη το ένα από το άλλο, δημιουργώντας παράλληλα μια άκαμπτη σύνδεση. Ένα παράδειγμα αυτού θα ήταν ο διαχωρισμός δύο δοκών 2X έτσι ώστε να μπορεί να τοποθετηθεί μια σειρά από γρανάζια κίνησης ανάμεσά τους. Μπορούν επίσης να συναρμολογηθούν αποστάτες για να χειρίζονται κομμάτια παιχνιδιού, όπως για παράδειγμα να φτιάχνουν ένα πιρούνι στο άκρο ενός βραχίονα.  Οι διαθέσιμες αποστάσεις περιλαμβάνουν μήκη 0,5x, 1x, 2x, 4x και 6x. Οι αποστάσεις περιλαμβάνουν επίσης συνδέσμους αποστάσεως, όπως οι σύνδεσμοι ακραίας αποστάσεως, οι οποίοι μπορούν να δημιουργήσουν ένα σημείο περιστροφής στο τέλος της αποστάσεως, και οι μίνι και οι τυπικοί σύνδεσμοι αποστάσεως, οι οποίοι επιτρέπουν τη σύνδεση των αποστάσεων μεταξύ τους. Δείτε τις ακόλουθες τρισδιάστατες κατασκευές για να δείτε παραδείγματα χρήσεων Standoff.

Γωνιακοί σύνδεσμοι

Οι γωνιακοί σύνδεσμοι διατίθενται σε μια ποικιλία προσανατολισμών, επιτρέποντας έναν σχεδόν ατελείωτο αριθμό επιλογών για τη δημιουργία τρισδιάστατων σχεδίων που συνδέουν δοκούς, πλάκες και άλλα εξαρτήματα. Δείτε τις ακόλουθες τρισδιάστατες κατασκευές για να δείτε μερικά παραδείγματα χρήσεων των διαθέσιμων γωνιακών συνδέσμων:
