Βήμα 1: Συνδέστε το χειριστήριο με ιμάντα.

Ελεγκτής συνδεδεμένος σε έναν εγκέφαλο με καλώδιο Tether.

Συνδέστε το ένα άκρο του καλωδίου Tether στον απενεργοποιημένο εγκέφαλο ρομπότ VEX IQ με μια φορτισμένη μπαταρία ρομπότ VEX IQ και το άλλο άκρο στον ελεγκτή.

Ακούστε το «κλικ» όταν το καλώδιο Tether εισάγεται στο χειριστήριο και τον εγκέφαλο για να επιβεβαιώσετε ότι το καλώδιο Tether είναι σταθερά συνδεδεμένο.

Βήμα 2: Ενεργοποιήστε τον εγκέφαλο.

Οθόνη εγκεφάλου με το εικονίδιο Tether επισημασμένο επάνω δεξιά, που υποδεικνύει ότι το χειριστήριο έχει συνδεθεί.

Επαληθεύστε ότι το χειριστήριο είναι συνδεδεμένο παρατηρώντας το εικονίδιο σύνδεσης στην επάνω δεξιά γωνία της οθόνης, δίπλα στο εικονίδιο διάρκειας ζωής της μπαταρίας.

Βήμα 3: Μεταβείτε στις Ρυθμίσεις: Βαθμονόμηση ελεγκτή.

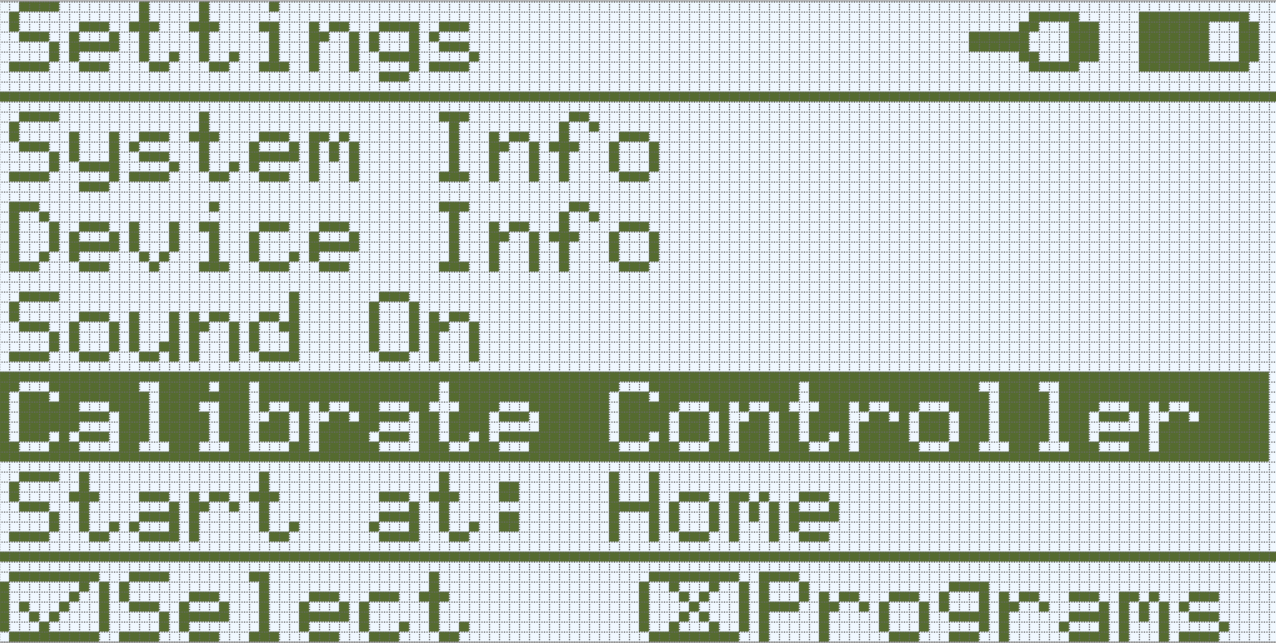

Η οθόνη Brain εμφανίζεται στο μενού Ρυθμίσεις με επισημασμένη την επιλογή Calibrate Controller. Η τέταρτη επιλογή στη λίστα είναι η Βαθμονόμηση Ελεγκτή.

Πατήστε το κουμπί X για να μεταβείτε στην οθόνη Ρυθμίσεις.

Πατήστε το κάτω βέλος στην επιλογή Βαθμονόμηση ελεγκτή και επιλέξτε την πατώντας το κουμπί Έλεγχος.

Βήμα 4: Μετακινήστε τα χειριστήρια.

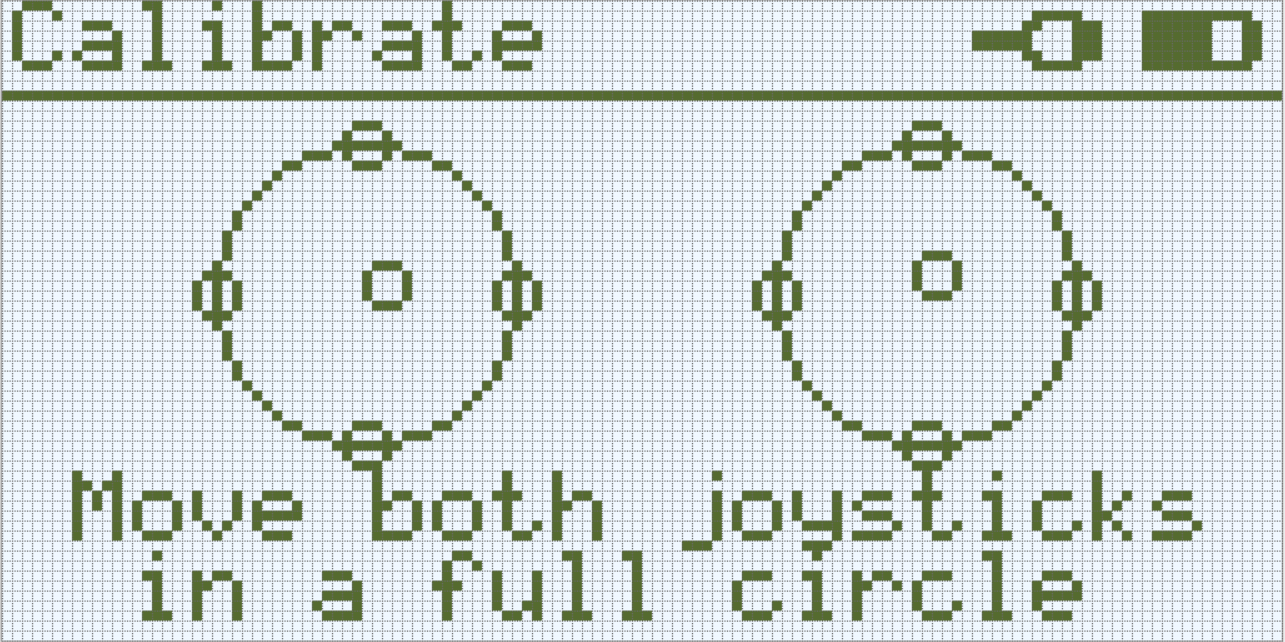

Η οθόνη εγκεφάλου εμφανίζεται στο μενού βαθμονόμησης. Δύο εικονίδια αντιπροσωπεύουν τα joystick του χειριστηρίου. Παρακάτω, ένα μήνυμα αναφέρει Μετακινήστε και τα δύο joystick σε πλήρη κύκλο.

Μετακινήστε και τα δύο joystick σε πλήρη κύκλο. Όταν τελειώσετε, πατήστε οποιοδήποτε κουμπί στον εγκέφαλο ή στο χειριστήριο.

Βήμα 5: Επαληθεύστε και αποθηκεύστε τη βαθμονόμηση.

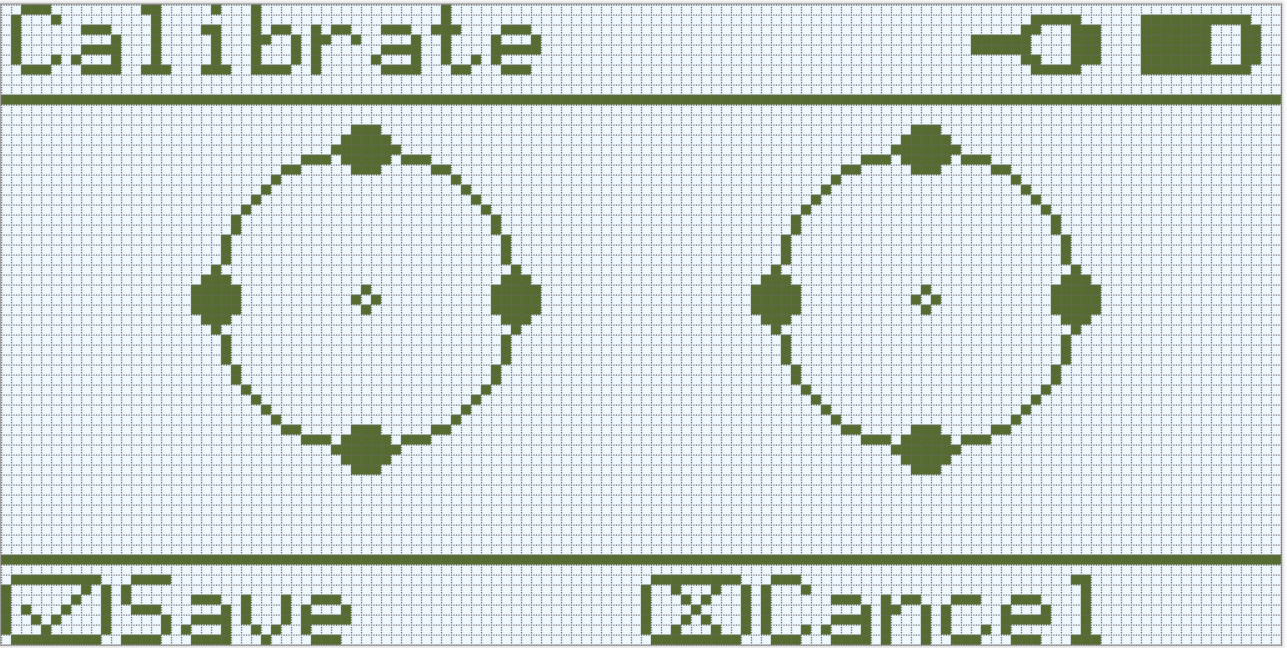

Η οθόνη εγκεφάλου εμφανίζεται στο μενού βαθμονόμησης. Τα δύο εικονίδια του joystick είναι κεντραρισμένα για να υποδείξουν ότι η βαθμονόμηση του χειριστηρίου έχει ολοκληρωθεί. Στο κάτω μέρος της οθόνης, τα εικονίδια υποδεικνύουν ότι το κουμπί Έλεγχος μπορεί να χρησιμοποιηθεί για Αποθήκευση και το κουμπί X μπορεί να χρησιμοποιηθεί για Ακύρωση.

Πατήστε το κουμπί Έλεγχος για να αποθηκεύσετε τη βαθμονόμηση ή πατήστε το κουμπί X για ακύρωση και επιστροφή στο μενού Ρυθμίσεις.

ΣΗΜΕΙΩΣΗ: Όταν πατηθεί το κουμπί Έλεγχος για να αποθηκευτεί η βαθμονόμηση, ο εγκέφαλος θα κάνει έναν ήχο επευφημίας.
