Βήμα 1: Συγκεντρώστε τα εξαρτήματα που θα χρειαστείτε
Τα εξαρτήματα που χρειάζονται είναι:
(1) Επίπεδη άρθρωση 90 μοιρών από το πακέτο άρθρωσης 90 μοιρών (276-7761)
(1) Γωνιακός σύνδεσμος από το πακέτο ενισχυτικών στηριγμάτων (276-1110)

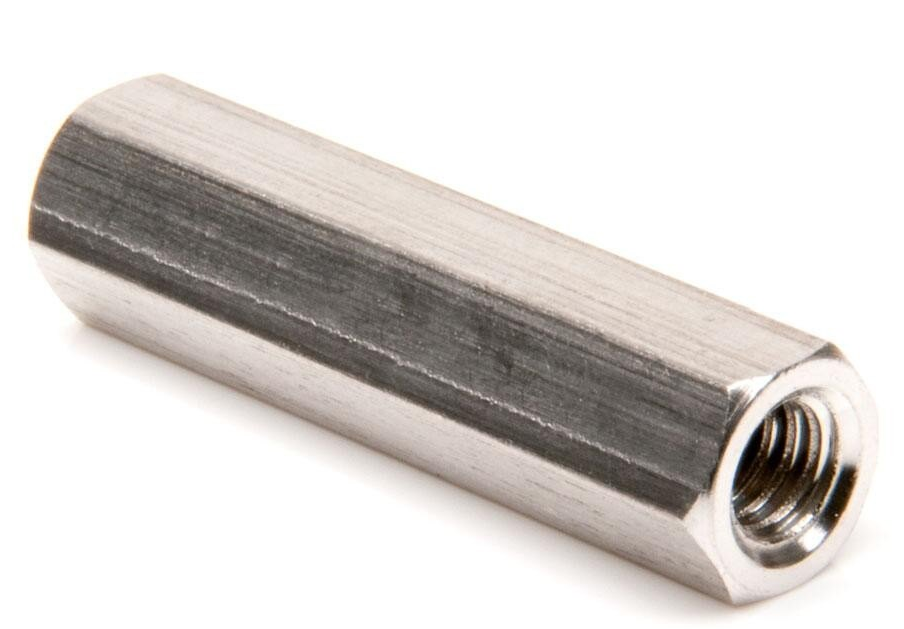

(2) Απόσταση 1,00" από την Απόσταση 1,00" (συσκευασία των 10) (275-1016)

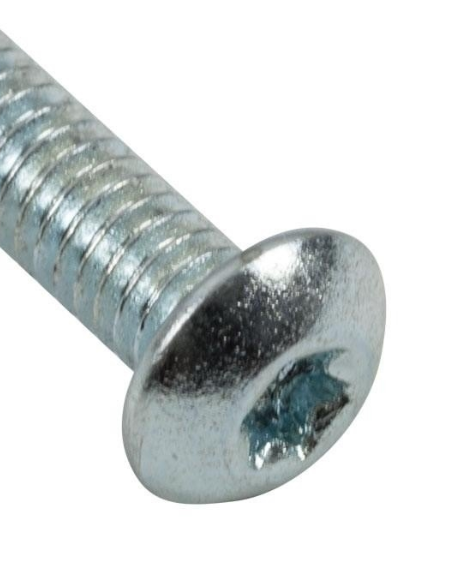

(8) Βίδα αστεροειδούς κίνησης #8-32 x 3/8" από την Βίδα αστεροειδούς κίνησης #8-32 x 3/8" (συσκευασία 100 τεμαχίων) (276-4991)

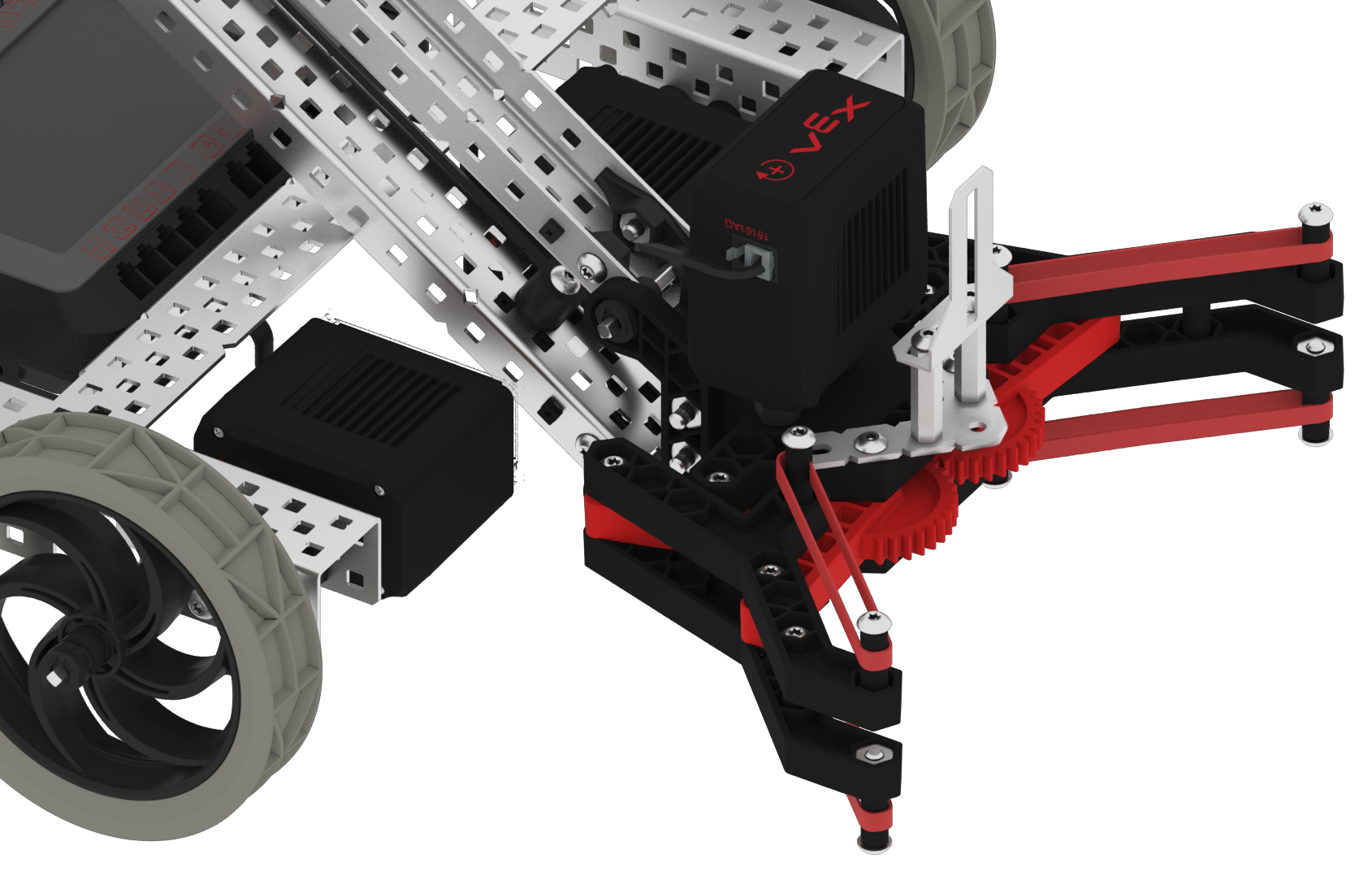

Βήμα 2: Συνδέστε τη βάση στην κορυφή του νυχιού V5
Συνδέστε το γωνιακό ενισχυτικό στις δύο προεξοχές 1,00" χρησιμοποιώντας δύο βίδες αστεροειδούς κίνησης #8-32 x 3/8".
Στη συνέχεια, στερεώστε τις προεξοχές 1,00” στην επίπεδη άρθρωση 90 μοιρών χρησιμοποιώντας δύο βίδες αστεροειδούς κίνησης #8-32 x 3/8” από το κάτω μέρος της πλάκας.
Συνδέστε την επίπεδη άρθρωση 90 μοιρών στην κορυφή του νυχιού χρησιμοποιώντας δύο βίδες αστεροειδούς κίνησης #8-32 x 3/8".
ΣΗΜΕΙΩΣΗ: Άλλοι αισθητήρες μπορούν να χρησιμοποιήσουν την ίδια μέθοδο τοποθέτησης.

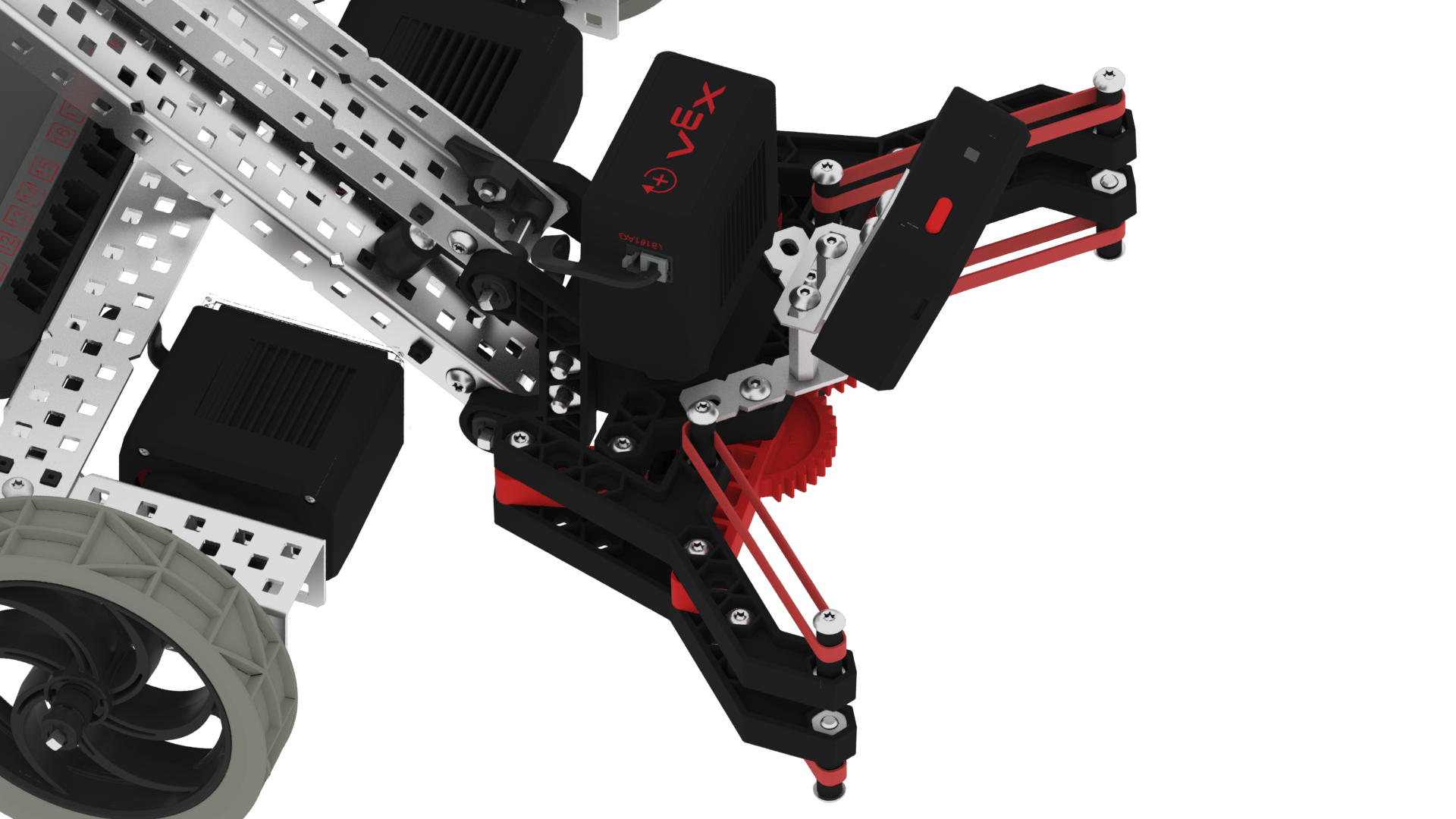

Βήμα 3: Συνδέστε τον αισθητήρα όρασης
Χρησιμοποιήστε το κατσαβίδι για να ασφαλίσετε το γωνιακό γωνιακό εξάρτημα στο πίσω μέρος του αισθητήρα όρασης χρησιμοποιώντας δύο βίδες αστεροειδούς κίνησης #8-32 x 3/8".
Λυγίστε το γωνιακό γόνατο προς τα κάτω έτσι ώστε ο αισθητήρας όρασης να βρίσκεται στην επιθυμητή γωνία.
Χρησιμοποιήστε ένα έξυπνο καλώδιο για να συνδέσετε τον αισθητήρα όρασης σε μια έξυπνη θύρα στον εγκέφαλο ρομπότ V5.
ΣΗΜΕΙΩΣΗ: Κατά την τοποθέτηση του αισθητήρα όρασης, βεβαιωθείτε ότι είναι σε όρθια και οριζόντια θέση για να αποφύγετε προβλήματα κωδικοποίησης.
