Τοποθέτηση και καλωδίωση του εγκεφάλου V5 – Βάση γνώσεων

Συλλέξτε τα απαραίτητα εξαρτήματα

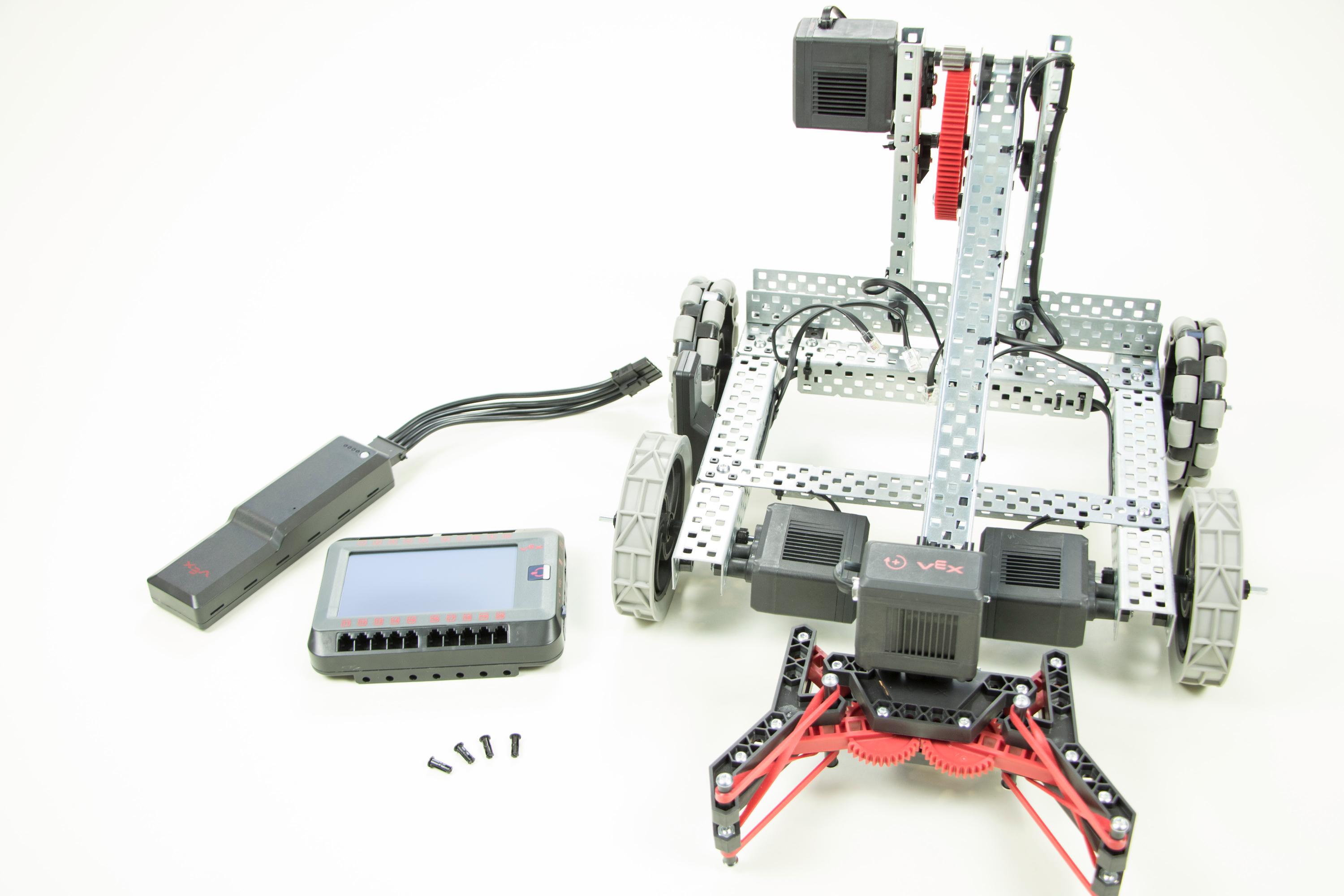

Χώρος εργασίας με όλα τα απαραίτητα αντικείμενα για την τοποθέτηση και την καλωδίωση του V5 Brain. Τα αντικείμενα περιλαμβάνουν μια φορτισμένη μπαταρία ρομπότ V5, έναν εγκέφαλο ρομπότ V5, ένα πλαίσιο με χώρο για τον εγκέφαλο V5 και 4 ακίδες σύνδεσης.

Θα χρειαστείτε τα ακόλουθα στοιχεία για να τοποθετήσετε το V5 Robot Brain:

Μια φορτισμένη μπαταρία ρομπότ V5
Ένας εγκέφαλος ρομπότ V5
Ένα πλαίσιο με αρκετό χώρο για την τοποθέτηση του V5 Robot Brain
4 ακροδέκτες σύνδεσης για τη στερέωση του V5 Robot Brain στο πλαίσιο

Τοποθετήστε τον εγκέφαλο ρομπότ V5 χρησιμοποιώντας τις ακίδες σύνδεσης

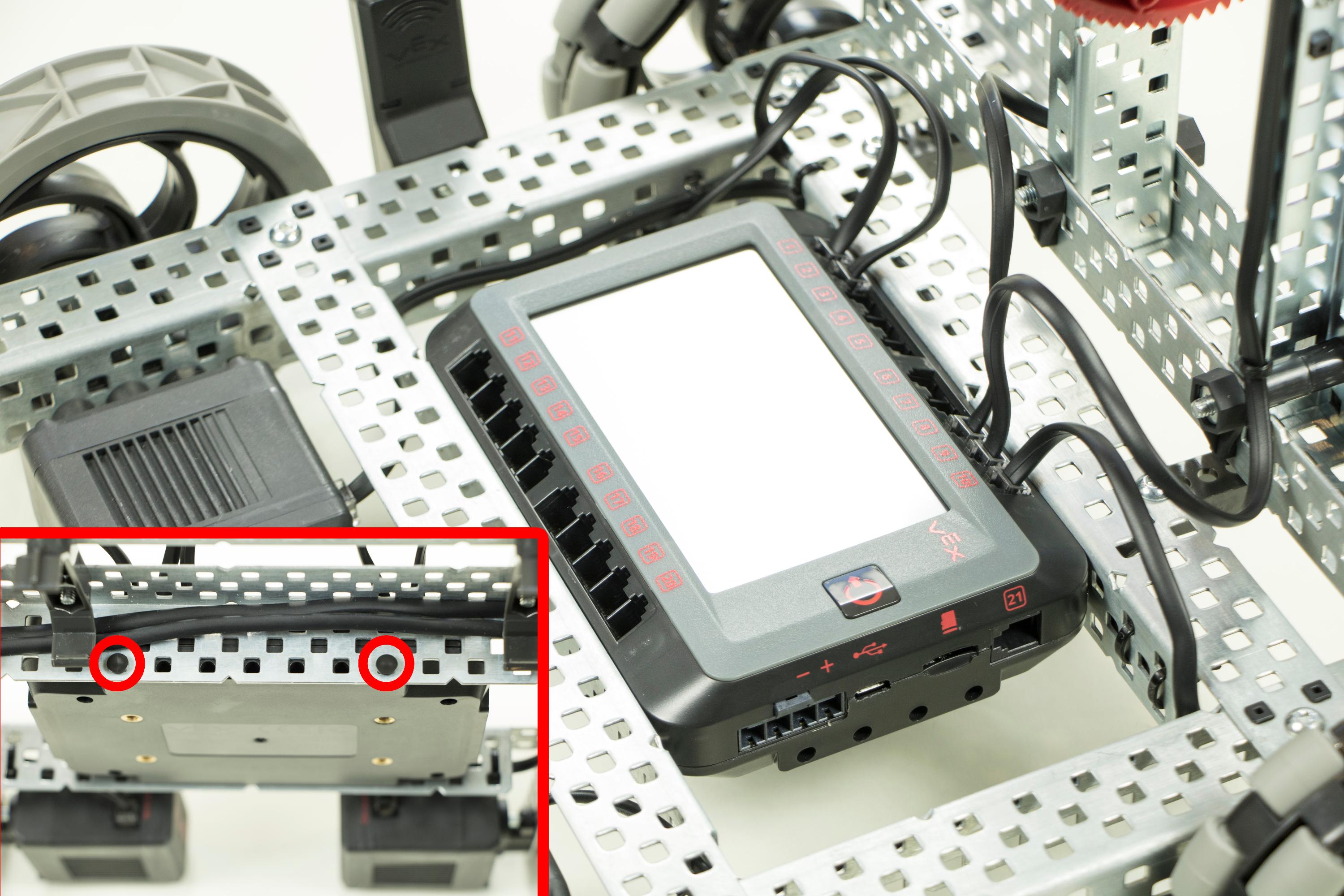

Ο V5 Brain απεικονίζεται τοποθετημένος στο σασί. Ένα διάγραμμα στη γωνία υποδεικνύει ότι οι ακίδες σύνδεσης μπορούν να χρησιμοποιηθούν για την τοποθέτηση του εγκεφάλου V5 χρησιμοποιώντας τις οπές στο πλάι του.

Κρατήστε το V5 Robot Brain στο σημείο που θέλετε να τοποθετηθεί στο πλαίσιο σας.

Χρησιμοποιήστε τις ακίδες σύνδεσης για να τοποθετήσετε τον εγκέφαλο ρομπότ V5 στο πλαίσιο χρησιμοποιώντας τις οπές στα πλάγια του εγκεφάλου.

ΣΗΜΕΙΩΣΗ: Ο εγκέφαλος ρομπότ V5 μπορεί επίσης να τοποθετηθεί χρησιμοποιώντας τις παρεχόμενες φλάντζες ή τις οπές με σπείρωμα στο πίσω μέρος του εγκεφάλου.

Συνδέστε την μπαταρία του ρομπότ V5 στον εγκέφαλο του ρομπότ V5

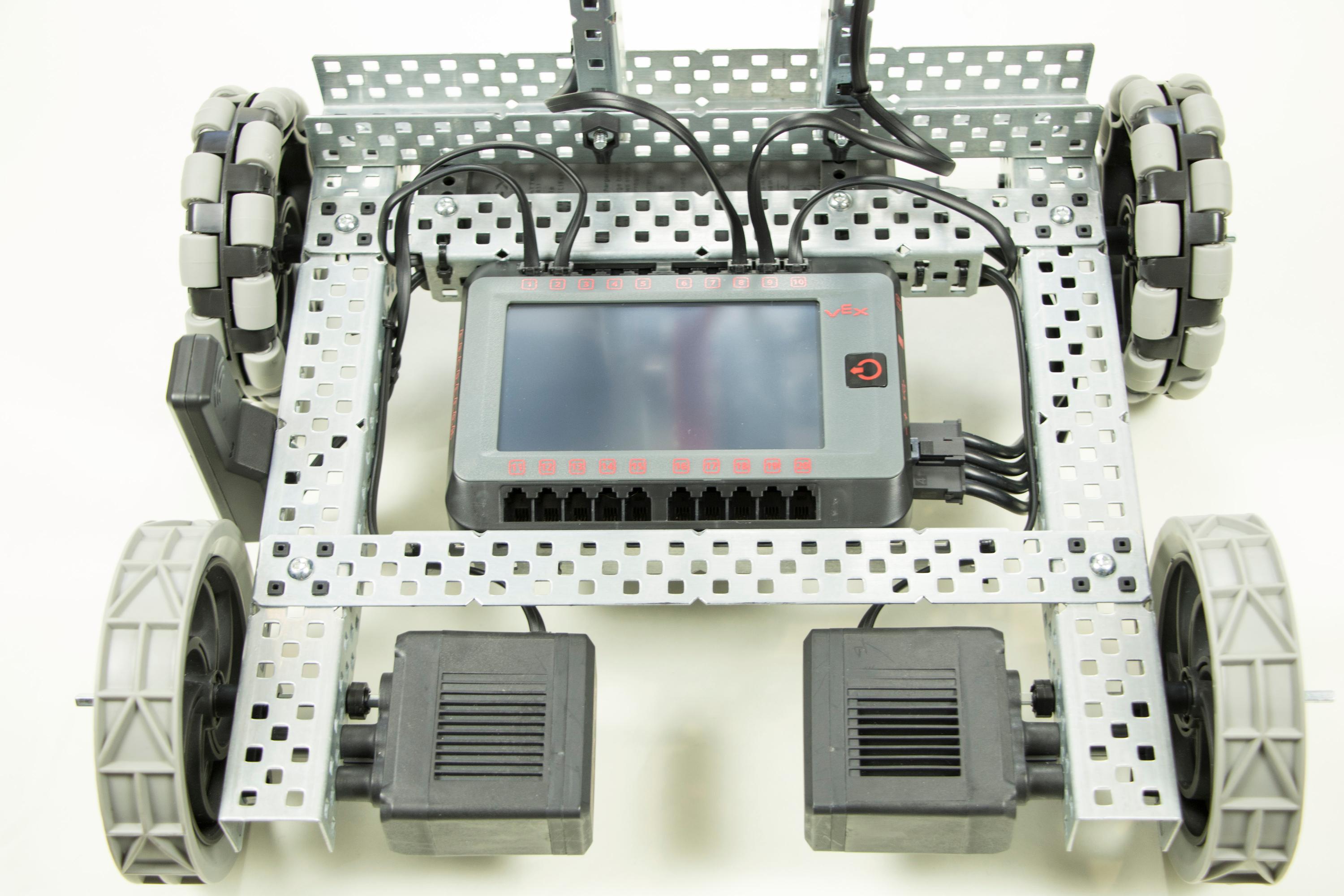

Ο εγκέφαλος V5 φαίνεται συνδεδεμένος με την μπαταρία του ρομπότ V5 χρησιμοποιώντας τη θύρα μπαταρίας της. Η μπαταρία ρομπότ είναι επίσης τοποθετημένη στο πλαίσιο.

Συνδέστε την μπαταρία ρομπότ V5 συνδέοντάς την στην θύρα μπαταρίας.

Για πιο λεπτομερείς οδηγίες σχετικά με την τοποθέτηση και την καλωδίωση του εγκεφάλου, ανατρέξτε στις Οδηγίες Κατασκευής του ClawbotV5.

Συνδέστε συσκευές στον εγκέφαλο ρομπότ V5

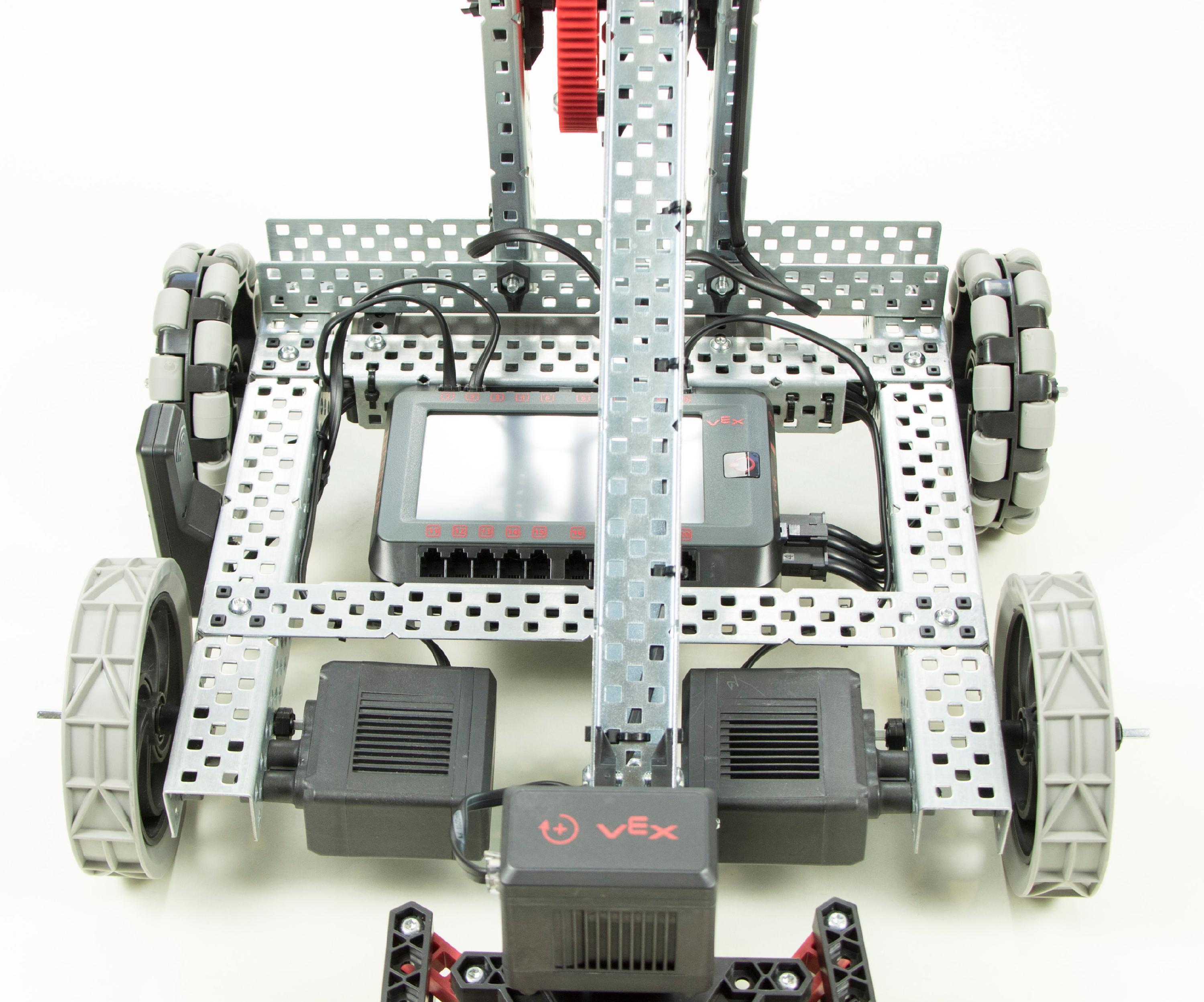

Το V5 Brain εμφανίζεται συνδεδεμένο με συσκευές στο πλαίσιο χρησιμοποιώντας τις έξυπνες θύρες του. Σε αυτό το παράδειγμα, το V5 Clawbot κατασκευάζεται, επομένως οι επιλεγμένες Έξυπνες Θύρες αντιστοιχούν σε αυτήν την κατασκευή.

Συνδέστε τις συσκευές σας στις κατάλληλες θύρες του V5 Robot Brain.

Κατά την κατασκευή ενός V5 Clawbot, ανατρέξτε στις Οδηγίες Κατασκευής του V5 Clawbot για τις σωστές διαμορφώσεις θυρών.
