Τοποθέτηση και καλωδίωση του διακόπτη προφυλακτήρα 3 καλωδίων V5 v2 – Βάση γνώσεων

Συγκεντρώστε τα απαραίτητα εξαρτήματα

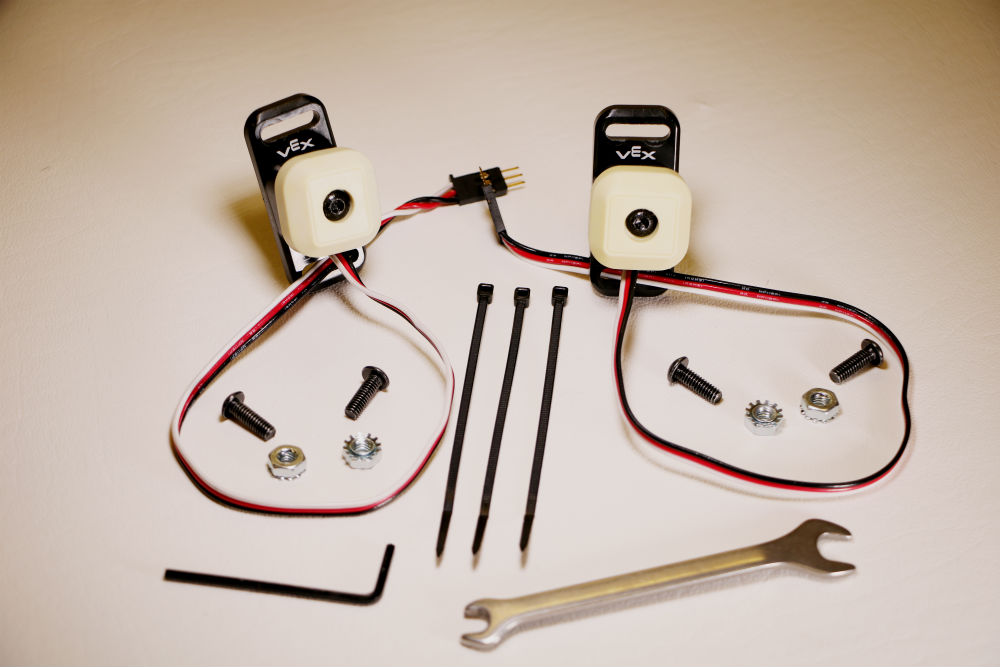

Τα εξαρτήματα που απαιτούνται για την τοποθέτηση και την καλωδίωση του διακόπτη προφυλακτήρα 3 καλωδίων V5 v2 εμφανίζονται μαζί.

Να έχετε έτοιμα τα ακόλουθα εξαρτήματα:

(2) Διακόπτες προφυλακτήρα v2
(4) Βίδες #8-32 x 1/2"
(4) #8-32 Κρατάει τα καρύδια
(1) Κλειδί Άλεν 5-64"
(3) Δέσιμο με φερμουάρ 4"
(1) Κλειδί ανοιχτού άκρου (προαιρετικό)

ΣΗΜΕΙΩΣΗ: Η τοποθέτηση και η καλωδίωση των διακοπτών προφυλακτήρα θα είναι ευκολότερη εάν τα κλιπ μπαταρίας V5 είναι άδεια επειδή η μπαταρία έχει αφαιρεθεί.

Τοποθετήστε τους διακόπτες προφυλακτήρα

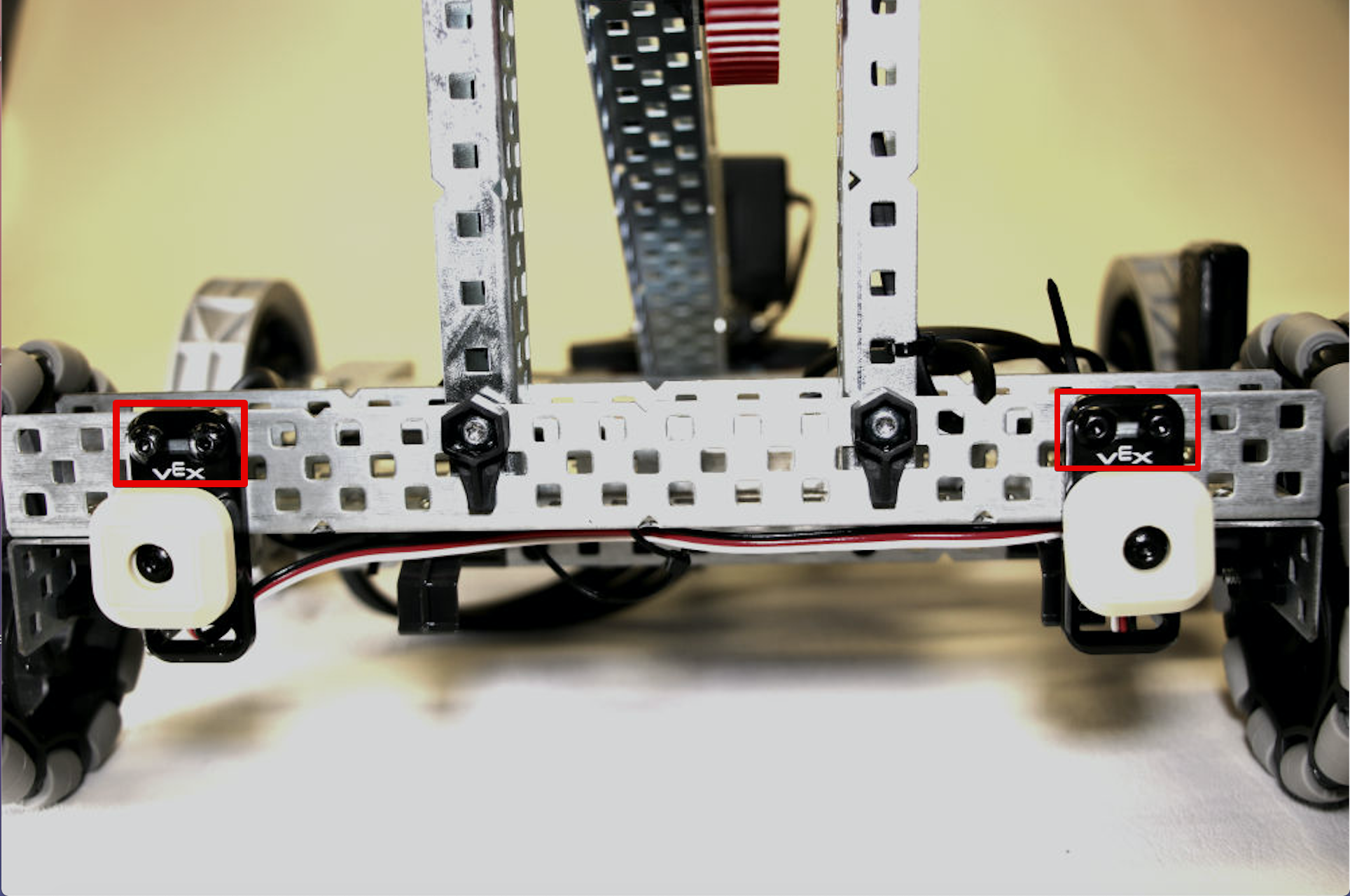

Οι δύο διακόπτες προφυλακτήρα είναι βιδωμένοι στο πίσω μέρος του πλαισίου με δύο βίδες ο καθένας.

Τοποθετήστε δύο βίδες σε κάθε διακόπτη προφυλακτήρα πάνω από το λογότυπο VEX.

Τοποθετήστε τις δύο βίδες που συγκρατούν κάθε διακόπτη προφυλακτήρα στην τρίτη και τέταρτη οπή από τα άκρα της πιο πίσω δοκού καναλιού C.

ΣΗΜΕΙΩΣΗ: Οι βίδες μπορούν επίσης να τοποθετηθούν και στις δύο πλευρές του διακόπτη προφυλακτήρα για τοποθέτηση με διαφορετικό προσανατολισμό ή σε άλλες θέσεις.

Στερεώστε τις βίδες στη θέση τους χρησιμοποιώντας τα τέσσερα παξιμάδια Keps

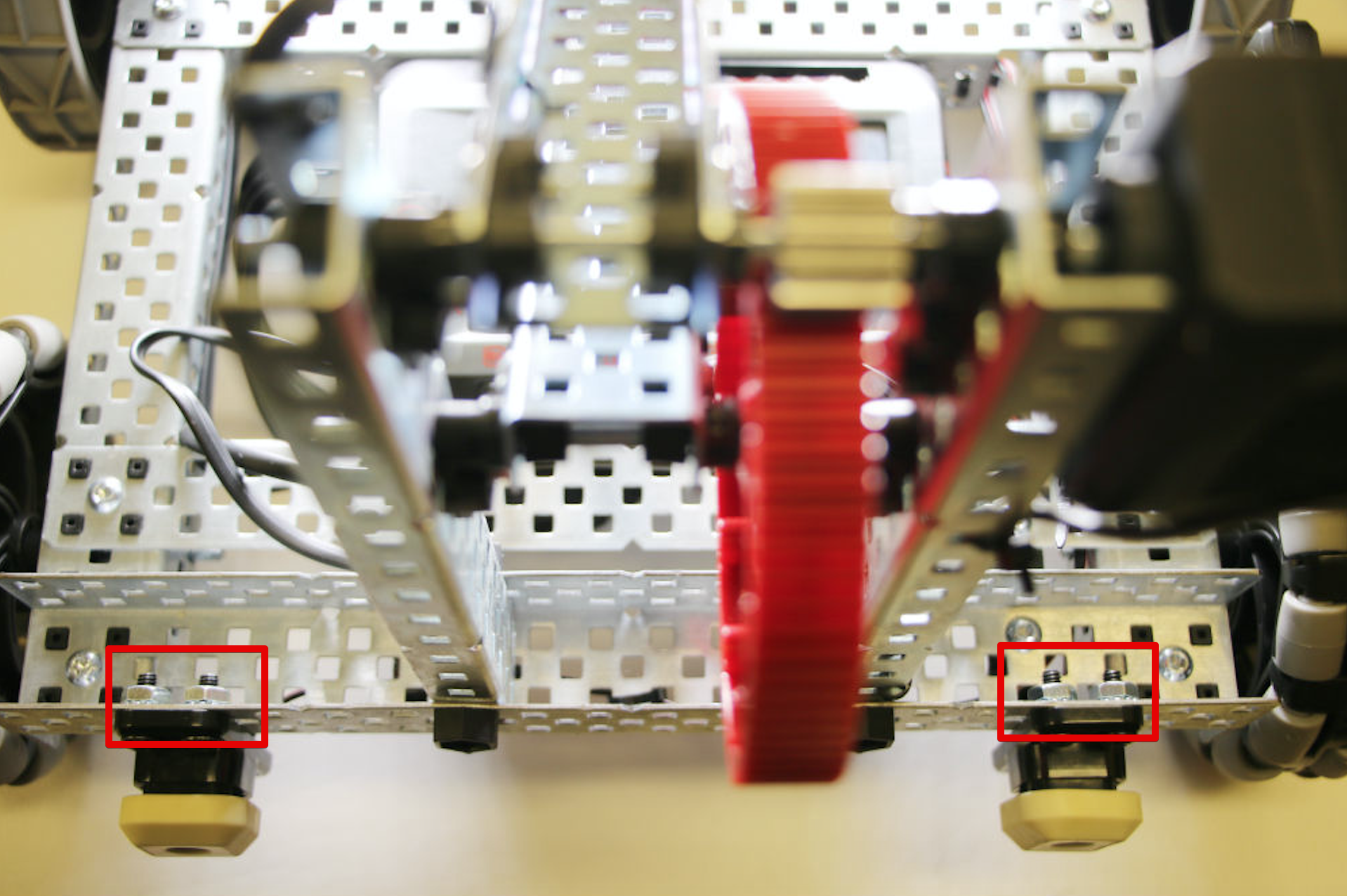

Γωνιακή όψη των βιδών στους διακόπτες προφυλακτήρα για να υποδείξει ότι δεν πρέπει να βιδωθούν πολύ σφιχτά.

ΣΗΜΕΙΩΣΗ: Οι βίδες δεν πρέπει να είναι πολύ σφιχτές, επειδή το πλαστικό του διακόπτη προφυλακτήρα μπορεί να σπάσει.

Περάστε τα καλώδια γύρω από το πλαίσιο

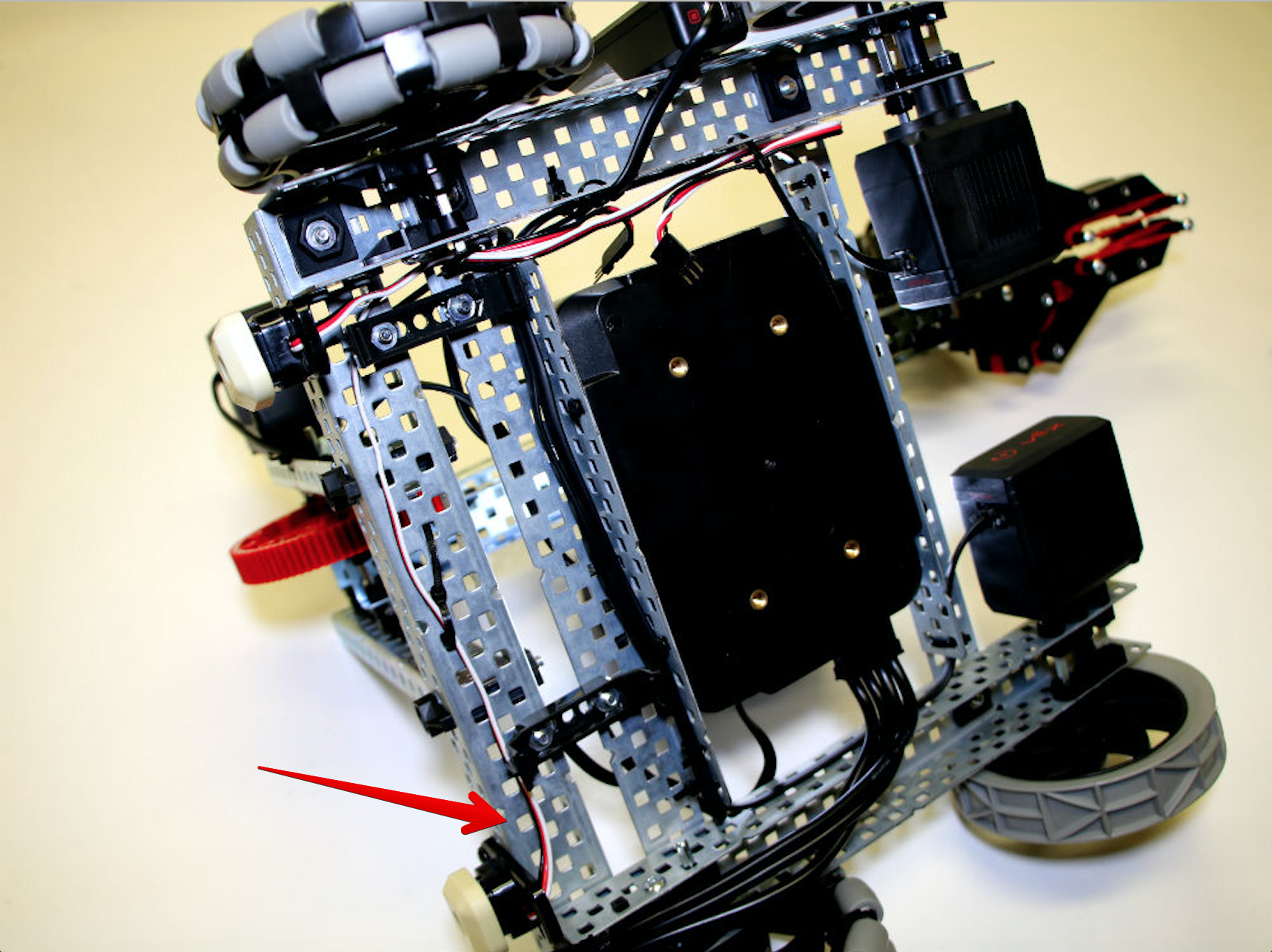

Άποψη του ρομπότ από κάτω για να δείξει τη διαδρομή που ακολουθεί το καλώδιο από τον αριστερό διακόπτη προφυλακτήρα. Αυτό το σύρμα ταξιδεύει κατά μήκος του κάτω μέρους του ρομπότ κοντά στα κλιπ μπαταρίας.

Περάστε το καλώδιο από τον αριστερό διακόπτη προφυλακτήρα δίπλα στα κλιπ μπαταρίας V5.

Περάστε το καλώδιο γύρω από το δεύτερο κλιπ μπαταρίας στο πλάι του V5 Robot Brain με τις θύρες τριών καλωδίων.

Μην περνάτε το καλώδιο μέσα από τη δοκό καναλιού C όπου είναι τοποθετημένος ο τροχός.

Οδηγήστε το καλώδιο από τον δεξιό διακόπτη προφυλακτήρα κατευθείαν πίσω εκεί που βρίσκεται το καλώδιο του αριστερού διακόπτη προφυλακτήρα, έτσι ώστε και οι δύο σύνδεσμοι να βρίσκονται στο πλάι του εγκεφάλου με τις θύρες τριών καλωδίων.

ΣΗΜΕΙΩΣΗ: Τα καλώδια του διακόπτη προφυλακτήρα μπορούν να τοποθετηθούν όπου είναι καλύτερο, αρκεί να μην σύρονται ή να μην πιάνονται κατά τη λειτουργία.

Χρησιμοποιήστε ένα φερμουάρ για να συγκρατήσετε το καλώδιο του αριστερού διακόπτη προφυλακτήρα

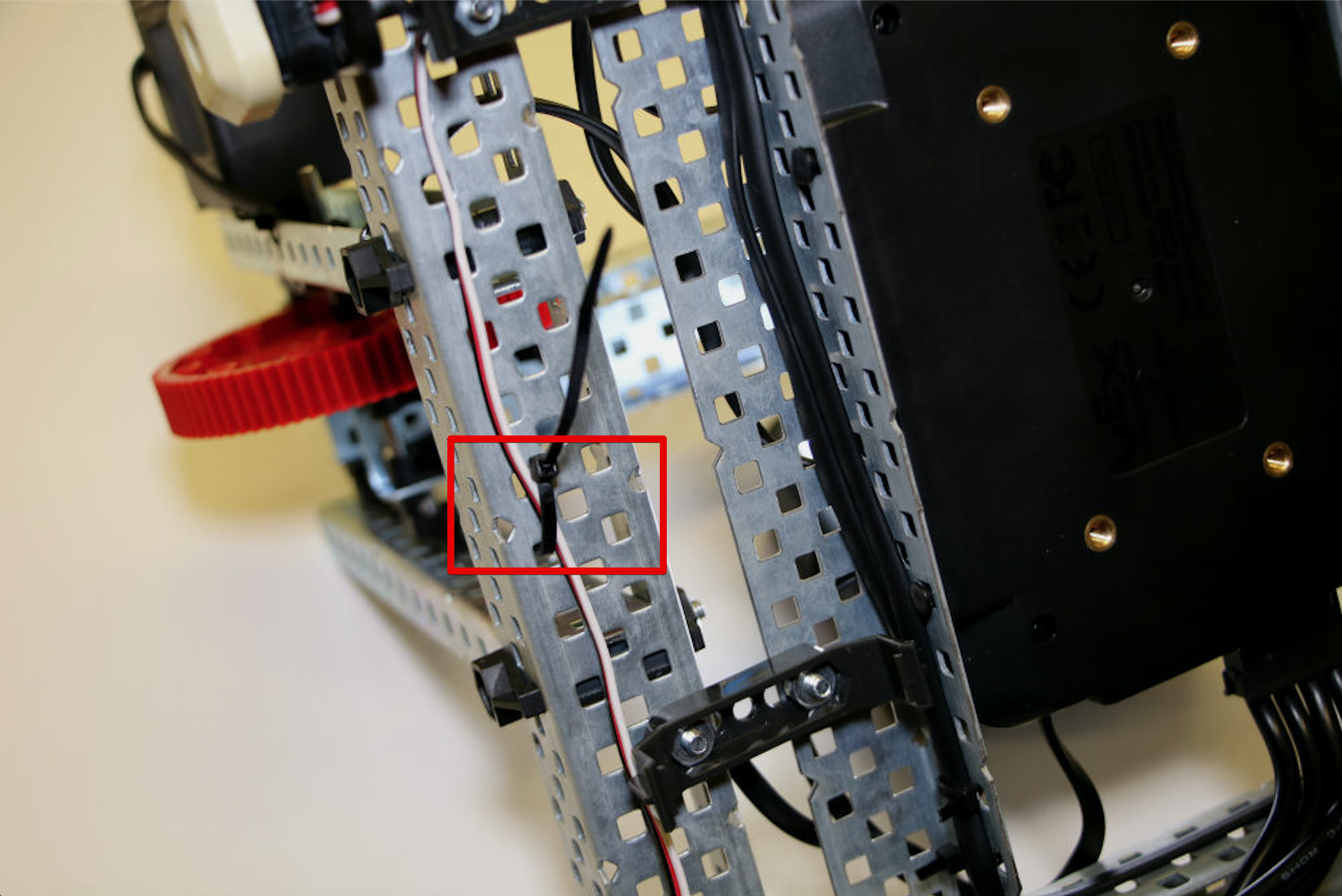

Άποψη του ρομπότ από κάτω για να δείτε ότι το καλώδιο από τον αριστερό διακόπτη προφυλακτήρα είναι ασφαλισμένο με ένα φερμουάρ.

Περάστε ένα φερμουάρ γύρω από το καλώδιο του αριστερού διακόπτη προφυλακτήρα σε ένα καλό σημείο στη δοκό καναλιού C, έτσι ώστε να μην εμποδίζει την μπαταρία.

ΣΗΜΕΙΩΣΗ: Μην σφίξετε πλήρως το Zip Tie μέχρι να συνδεθούν τα καλώδια στον εγκέφαλο.

Χρησιμοποιήστε ένα Zip Tie για να συγκρατήσετε και τα δύο καλώδια στη θέση τους πάνω από το κλιπ της μπαταρίας

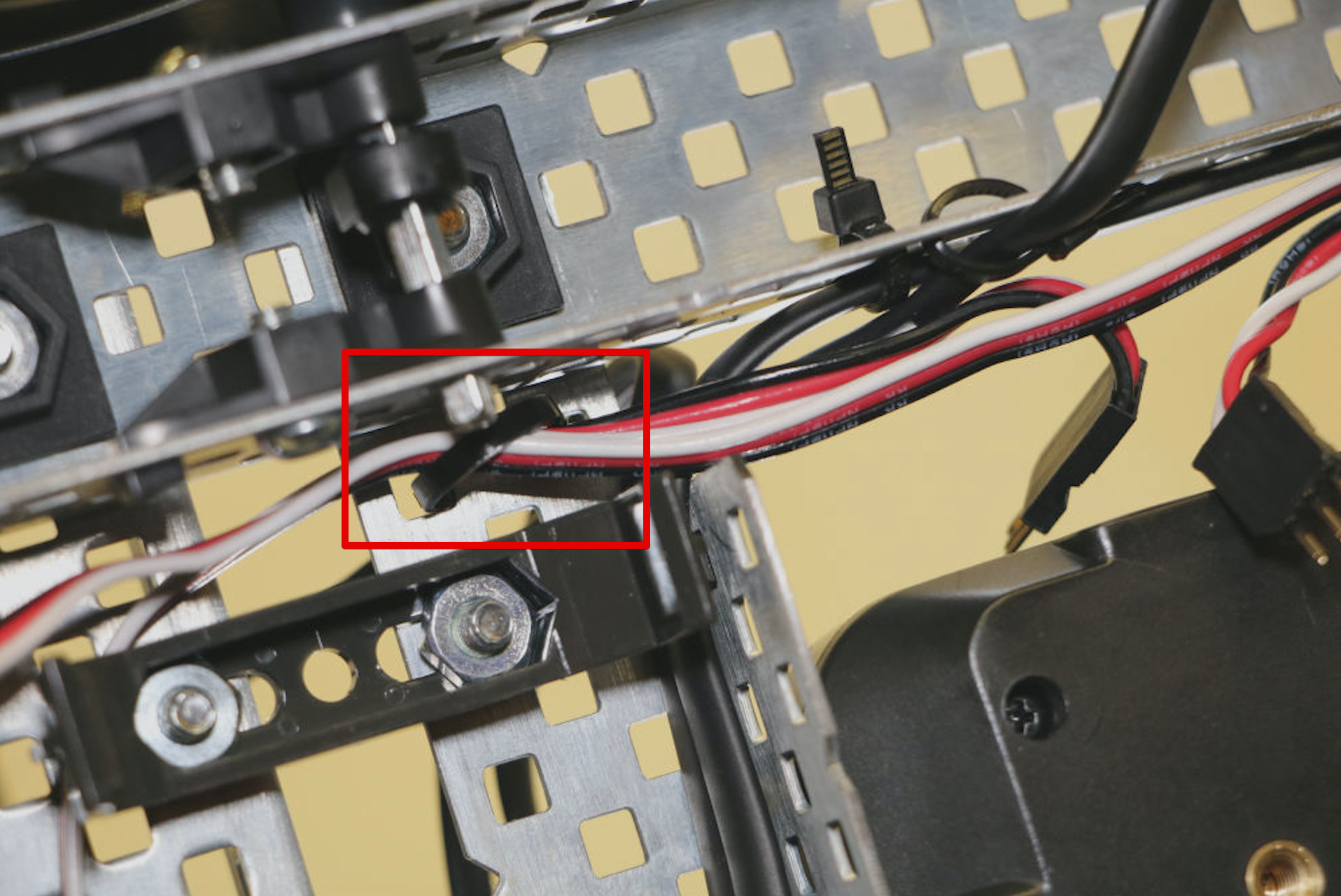

Άποψη του ρομπότ από κάτω για να δείτε ότι και τα δύο καλώδια έχουν ασφαλιστεί με ένα δεύτερο Zip Tie κοντά στο κλιπ μπαταρίας για να τα κρατάτε στη θέση τους.

Περάστε ένα δεύτερο φερμουάρ γύρω από τα καλώδια του αριστερού και του δεξιού διακόπτη προφυλακτήρα σε καλό σημείο πάνω από το κλιπ της μπαταρίας, ώστε να μην κρέμονται ή να μην εμποδίζουν άλλα εξαρτήματα.

ΣΗΜΕΙΩΣΗ:Μην σφίξετε πλήρως το Zip Tie μέχρι να συνδεθούν τα καλώδια στον εγκέφαλο.

Χρησιμοποιήστε το τελευταίο Zip Tie για να συγκρατήσετε το δεξί καλώδιο του διακόπτη προφυλακτήρα στη θέση του.

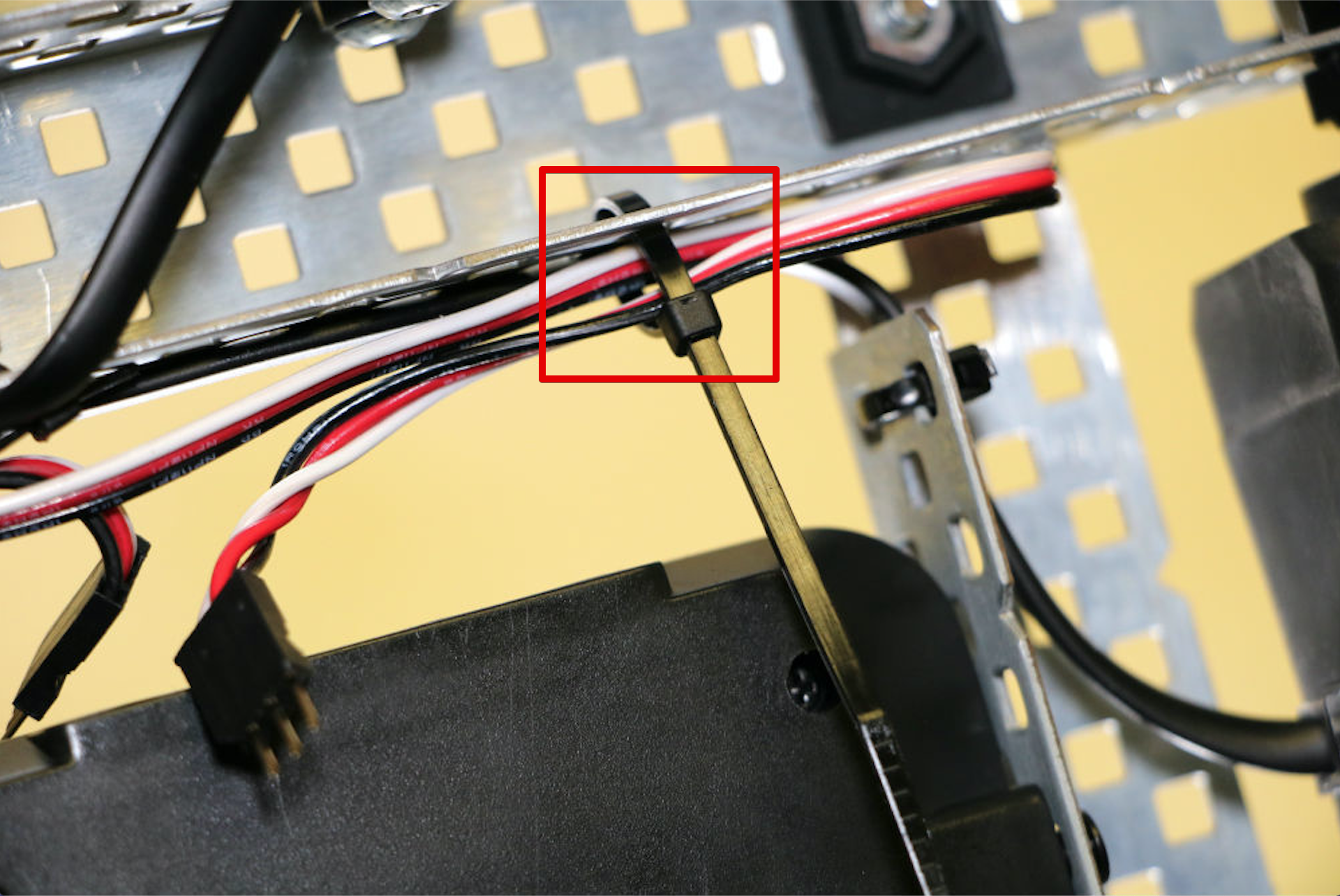

Άποψη του ρομπότ από κάτω για να δειχθεί ότι το χαλαρό καλώδιο του δεξιού διακόπτη προφυλακτήρα έχει μειωθεί διπλασιάζοντάς το με ένα ακόμη Zip Tie.

Οδηγήστε το καλώδιο του δεξιού διακόπτη προφυλακτήρα κατά μήκος της δέσμης καναλιού C και πέρα από τον εγκέφαλο, και μετά πίσω προς τις θύρες τριών συρμάτων.

Περάστε το τελευταίο Zip Tie γύρω από το διπλό σύρμα και μέσα από τη δοκό καναλιού C, έτσι ώστε να μπορεί να κρατηθεί μακριά από άλλα εξαρτήματα.

ΣΗΜΕΙΩΣΗ:Μην σφίξετε πλήρως το Zip Tie μέχρι να συνδεθούν τα καλώδια στον εγκέφαλο.

Συνδέστε τους διακόπτες προφυλακτήρα στις θύρες τριών καλωδίων και ολοκληρώστε

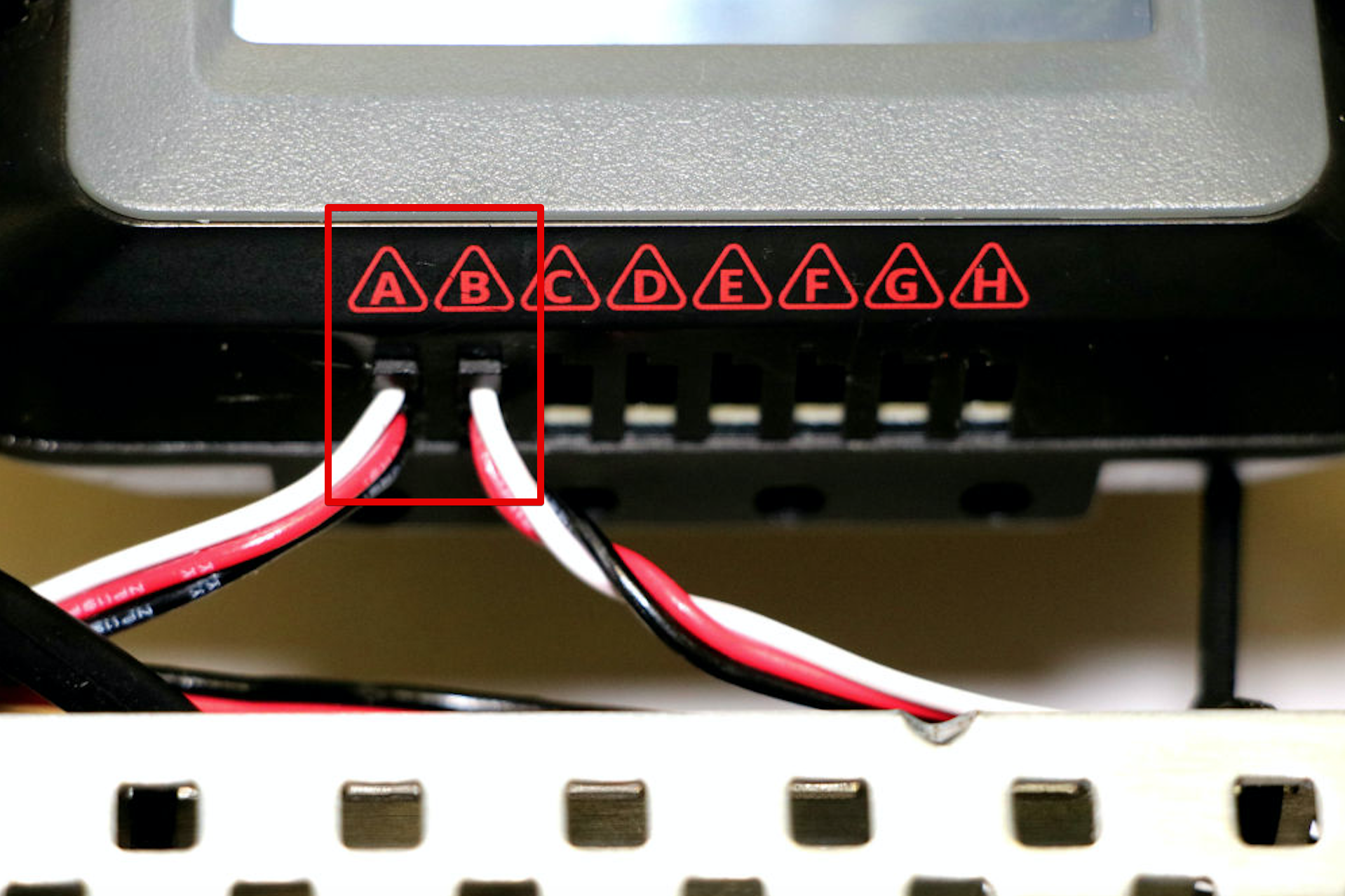

Κοντινή άποψη των δύο καλωδίων του διακόπτη προφυλακτήρα που συνδέονται με τις θύρες 3 καλωδίων του V5 Brain. Το καλώδιο του αριστερού διακόπτη προφυλακτήρα βρίσκεται στη θύρα Α και το καλώδιο του δεξιού διακόπτη προφυλακτήρα βρίσκεται στη θύρα Β.

Συνδέστε το καλώδιο του αριστερού διακόπτη προφυλακτήρα στη θύρα Α και το καλώδιο του δεξιού διακόπτη προφυλακτήρα στη θύρα Β.

Σφίξτε πλήρως τα Zip Ties έτσι ώστε να είναι σταθερά και στη συνέχεια κόψτε το πλεόνασμα πλαστικού.

Επανατοποθετήστε την μπαταρία V5 στα κλιπ της και επανασυνδέστε την μπαταρία στον εγκέφαλο.

ΣΗΜΕΙΩΣΗ: Μια ετικέτα (ταινία, αυτοκόλλητα κ.λπ.) μπορεί να χρησιμοποιηθεί σε έναν αισθητήρα ή σε οποιοδήποτε ενσύρματο εξάρτημα, για να σημειώσετε τη θύρα στην οποία είναι συνδεδεμένος.
