Ρύθμιση παραμέτρων συσκευών 3 καλωδίων στο VEXcode V5 – Βάση γνώσεων

Όταν ξεκινάτε τον προγραμματισμό με το VEXcode V5, τα μπλοκ συσκευών αισθητήρα και 3-Wire δεν θα εμφανίζονται στην Εργαλειοθήκη μέχρι να διαμορφωθούν.

Προσθήκη συσκευής 3 καλωδίων

Γραμμή εργαλείων VEXcode V5 με το εικονίδιο Συσκευές επισημασμένο ανάμεσα στα εικονίδια Προβολής Κώδικα και Κονσόλας Εκτύπωσης.

Για να διαμορφώσετε μια συσκευή, επιλέξτε το κουμπί Συσκευές για να ανοίξετε το παράθυρο Συσκευές.

Μενού Συσκευών VEXcode V5 με το κουμπί Προσθήκη συσκευής που εμφανίζεται.

Επιλέξτε «Προσθήκη συσκευής».

Μενού Συσκευές VEXcode V5 αφού επιλεγεί το κουμπί Προσθήκη συσκευής. Η επιλογή 3 καλωδίων είναι επισημασμένη.

Επιλέξτε τις συσκευές 3 καλωδίων.

Μενού Συσκευών VEXcode V5 αφού επιλεγεί η επιλογή Συσκευή 3 καλωδίων. Εμφανίζεται ένα μενού με συσκευές 3 καλωδίων και η επιλογή Διακόπτης ορίου είναι επισημασμένη.

Επιλέξτε τη συσκευή 3 καλωδίων που χρησιμοποιείτε. Αυτό το παράδειγμα δείχνει έναν διακόπτη ορίου.

Σημείωση: Οι συσκευές 3 καλωδίων περιλαμβάνουν τον διακόπτη ορίου, τον διακόπτη προφυλακτήρα, τον κωδικοποιητή, το αποστασιόμετρο, τον ιχνηλάτη γραμμής, το φως, το ποτενσιόμετρο, το LED, το γυροσκόπιο, τον κινητήρα 393, το σερβομετρητή, το επιταχυνσιόμετρο-2G και το επιταχυνσιόμετρο-6G. Όλες οι συσκευές ακολουθούν την ίδια διαδικασία διαμόρφωσης με ένα επιπλέον βήμα για το Motor-393. Δείτε το κάτω μέρος αυτού του άρθρου για περισσότερες λεπτομέρειες.

Μενού Συσκευών VEXcode V5 αφού ορίσετε τη θύρα της νέας συσκευής σε E. Παρακάτω, επισημαίνεται το κουμπί "Ολοκληρώθηκε".

Επιλέξτε σε ποια θύρα είναι συνδεδεμένη η συσκευή στο VEX V5 Brain. Οι θύρες που έχουν ήδη διαμορφωθεί για άλλες συσκευές δεν θα είναι διαθέσιμες. Μόλις επιλεγεί η θύρα, επιλέξτε «Τέλος» για να υποβάλετε τη συσκευή στη διαμόρφωση ή «Ακύρωση» για να επιστρέψετε στο μενού Συσκευές.

Σημείωση:Η επιλογή «Ακύρωση» θα αναιρέσει τυχόν αλλαγές που έχετε κάνει στη συσκευή και δεν θα αποτελεί μέρος της διαμόρφωσης.

Αλλαγή θύρας συσκευής 3 καλωδίων

Μενού Συσκευών VEXcode V5 με τον προηγουμένως προστιθέμενο διακόπτη ορίου που εμφανίζεται.

Μπορείτε να αλλάξετε τον αριθμό θύρας για τη συσκευή 3 καλωδίων επιλέγοντας τη συσκευή 3 καλωδίων στο παράθυρο Συσκευές.

Μενού Συσκευών VEXcode V5 μετά την αλλαγή της θύρας της συσκευής σε D. Η επιλογή θύρας D έχει πλέον πράσινο χρώμα. Παρακάτω, το κουμπί "Τέλος" είναι επισημασμένο.

Επιλέξτε μια διαφορετική θύρα στην οθόνη Επιλογή θύρας και ο αριθμός θύρας θα γίνει πράσινος. Στη συνέχεια, επιλέξτε "Ολοκληρώθηκε" για να υποβάλετε την αλλαγή.

Μετονομασία συσκευής 3 καλωδίων

Το παράθυρο Συσκευές VEXcode V5 με τις επιλογές Διακόπτη Ορίου που εμφανίζονται. Παραπάνω, το όνομα της συσκευής επισημαίνεται για να υποδείξει ότι μπορεί να μετονομαστεί.

Μπορείτε επίσης να μετονομάσετε τη συσκευή 3 καλωδίων αλλάζοντας το όνομα στο πλαίσιο κειμένου στο επάνω μέρος της οθόνης Επιλογή θύρας. Εάν επιλέξετε ένα μη έγκυρο όνομα, το πλαίσιο κειμένου θα επισημανθεί με κόκκινο χρώμα για να το υποδείξει. Στη συνέχεια, επιλέξτε "Τέλος" για να υποβάλετε τις αλλαγές της συσκευής στη διαμόρφωση.

VEXcode V5 Όταν εμφανίζεται το μπλοκ ορίου με ανοιχτό το αναπτυσσόμενο μενού Διακόπτης ορίου. Το νέο όνομα συσκευής του διακόπτη ορίου εμφανίζεται στο αναπτυσσόμενο μενού.

Εάν αλλάξετε το όνομα της Συσκευής 3-Wire που χρησιμοποιείται ήδη στο έργο σας, θα χρειαστεί να ενημερώσετε το όνομα της συσκευής στο Μπλοκ στο νέο όνομα χρησιμοποιώντας το αναπτυσσόμενο μενού.

Διαγραφή συσκευής 3 καλωδίων

Το παράθυρο Συσκευές VEXcode V5 με τις επιλογές Διακόπτη Ορίου που εμφανίζονται. Παρακάτω, το κουμπί Διαγραφή είναι επισημασμένο.

Οι συσκευές 3 καλωδίων μπορούν επίσης να διαγραφούν επιλέγοντας την επιλογή «Διαγραφή» στο κάτω μέρος της οθόνης Επιλογής Θύρας.

Σημείωση:Εάν διαγράψετε μια συσκευή 3 καλωδίων που χρησιμοποιείται ήδη στο έργο σας, το έργο σας θα δημιουργήσει ένα σφάλμα εάν προσπαθήσετε να τη κατεβάσετε μέχρι να διαγράψετε και τα μπλοκ που χρησιμοποιούσαν τη διαγραμμένη συσκευή.

Διαμόρφωση ενός κινητήρα VEX-393

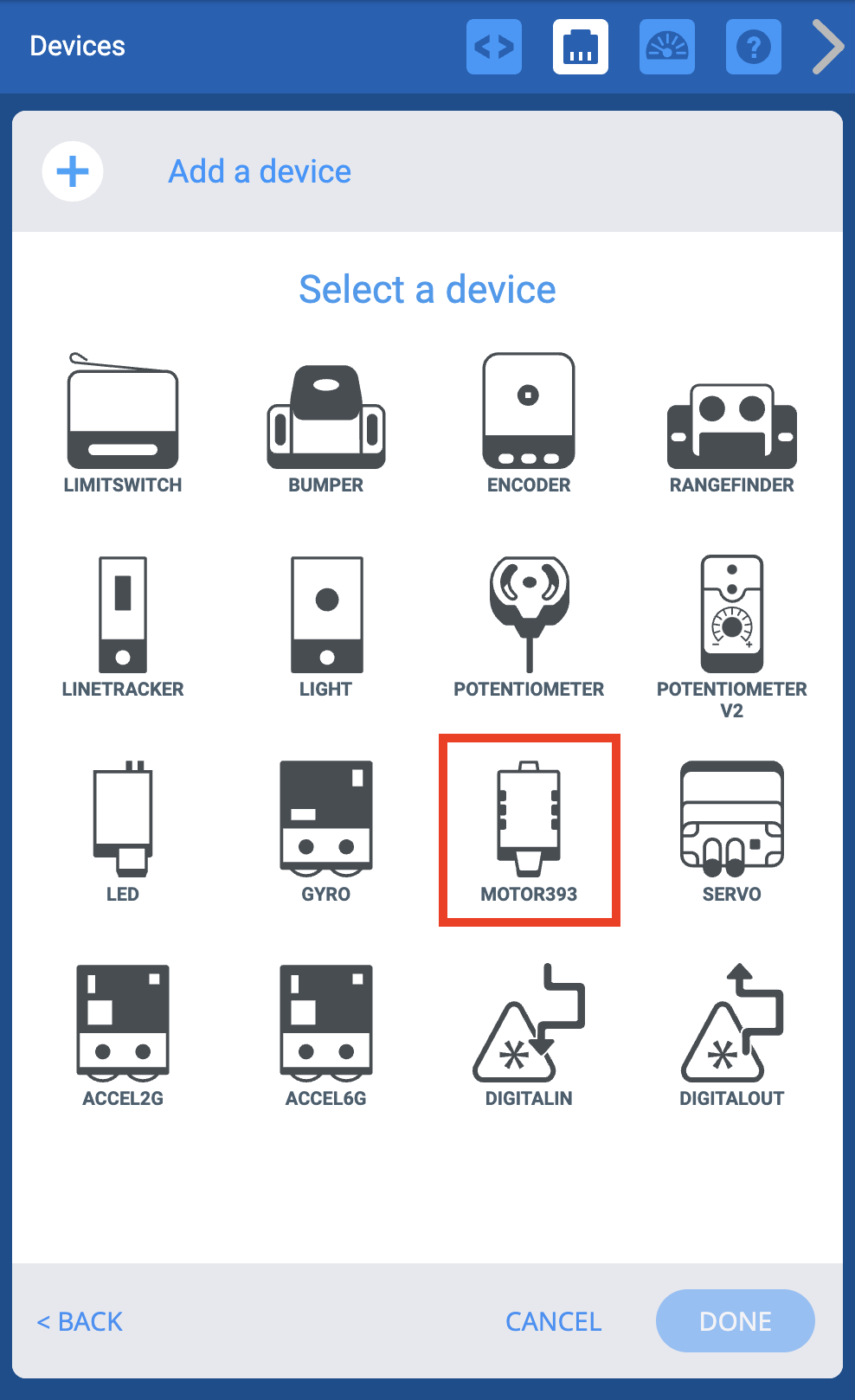

Μενού Συσκευών VEXcode V5 αφού επιλεγεί η επιλογή Συσκευή 3 καλωδίων. Εμφανίζεται ένα μενού με συσκευές 3 καλωδίων και η επιλογή Κινητήρας 393 είναι επισημασμένη.

Επιλέξτε το VEX Motor-393 από τη λίστα συσκευών.

Μενού Συσκευών VEXcode V5 αφού ορίσετε τη θύρα της νέας συσκευής σε H. Παρακάτω, επισημαίνεται το κουμπί Τέλος.

Επιλέξτε μια θύρα για το Motor-393.

Μενού Συσκευών VEXcode V5 μετά την επιλογή της Έξυπνης Θύρας και με εμφανιζόμενες τις επιλογές Motor 393. Οι επιλογές μπορούν να χρησιμοποιηθούν για να μετονομάσετε κάθε μία από τις κατευθύνσεις του κινητήρα ή να αντιστρέψετε τον προσανατολισμό του.

Αφού επιλέξετε τη θύρα, αυτή η οθόνη επιλογών θα σας επιτρέψει να διαμορφώσετε περαιτέρω το Motor-393 ως εξής:

Αλλαγή του ονόματος
Αλλαγή της θύρας
Αλλαγή κατεύθυνσης

Για περισσότερες πληροφορίες σχετικά με αυτές τις πρόσθετες διαμορφώσεις, ανατρέξτε στις παρακάτω επιλογές.

Παράθυρο Συσκευές VEXcode V5 με τις επιλογές του Κινητήρα 393 που εμφανίζονται. Παραπάνω, το όνομα της συσκευής επισημαίνεται για να υποδείξει ότι μπορεί να μετονομαστεί.

Αλλαγή ονόματος του Motor-393.

Το παράθυρο Συσκευές VEXcode V5 με τις επιλογές Διακόπτη Ορίου που εμφανίζονται. Παραπάνω, το εικονίδιο Smart Port της συσκευής είναι επισημασμένο για να υποδείξει ότι μπορεί να επιλεγεί και να αλλάξει.

Αλλαγή της θύρας του Motor-393.

Παράθυρο Συσκευές VEXcode V5 με τις επιλογές του Κινητήρα 393 που εμφανίζονται. Παρακάτω, η επιλογή Αντίστροφη κίνηση κινητήρα είναι επιλεγμένη και επισημασμένη. Αυτό το κουμπί μπορεί να χρησιμοποιηθεί για την αντιστροφή της κατεύθυνσης περιστροφής του κινητήρα.

Αλλαγή της κατεύθυνσης του Motor-393.
