Αλλαγή της κασέτας γραναζιών κινητήρα V5 – Βάση γνώσεων

Ο κινητήρας V5 Smart Motor διαθέτει τρεις επιλογές για εύκολα αντικαταστάσιμα εσωτερικά φυσίγγια γραναζιών. Υπάρχει ένα φυσίγγιο με κόκκινο καπάκι με λόγο μετάδοσης εξόδου 36:1 (100 σ.α.λ.) για υψηλή ροπή & χαμηλή ταχύτητα, το οποίο χρησιμοποιείται καλύτερα για την ανύψωση βραχιόνων, την κίνηση νυχιών και άλλων μηχανισμών υψηλής ροπής. Υπάρχει ένα φυσίγγιο με πράσινο καπάκι με σχέση μετάδοσης εξόδου 18:1 (200 σ.α.λ.) για τυπική σχέση μετάδοσης για εφαρμογές συστήματος μετάδοσης κίνησης. Υπάρχει ένα φυσίγγιο με μπλε καπάκι με λόγο μετάδοσης εξόδου 6:1 (600 σ.α.λ.) για χαμηλή ροπή & υψηλής ταχύτητας, το οποίο χρησιμοποιείται καλύτερα για κυλίνδρους εισαγωγής, σφόνδυλους ή άλλους μηχανισμούς ταχείας κίνησης. Η εναλλαγή της κασέτας γραναζιών V5 Smart Motor μπορεί να γίνει ακολουθώντας τα παρακάτω βήματα.

Αφαιρέστε το καπάκι που καλύπτει την κασέτα γραναζιών V5 Smart Motor

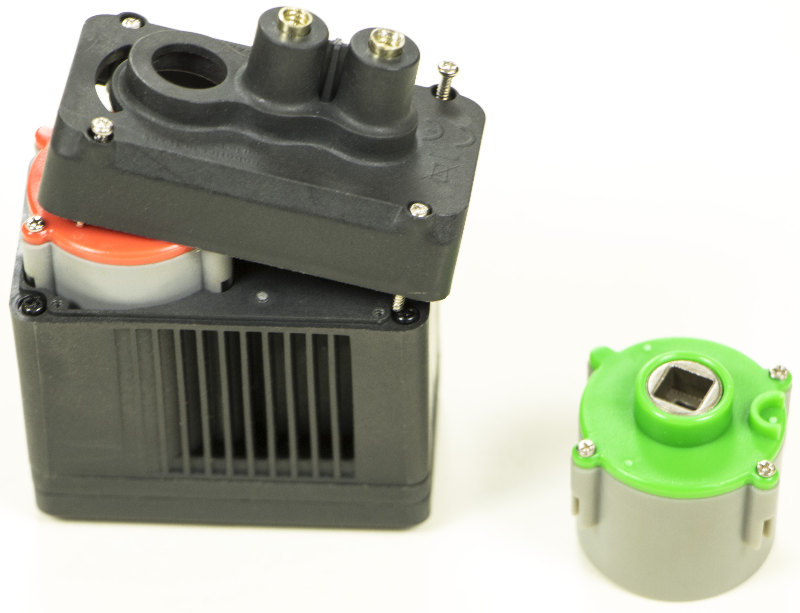

Έξυπνος κινητήρας V5 με το καπάκι του ξεβιδωμένο και ανυψωμένο για να φαίνεται η τρέχουσα κασέτα γραναζιών από κάτω. Στο παράδειγμα, η Φυσίγγια Γραναζιών είναι πορτοκαλί και θα αντικατασταθεί από μια πράσινη Φυσίγγια Γραναζιών.

Ξεβιδώστε τις τέσσερις βίδες που ασφαλίζουν το καπάκι του V5 Smart Motor στο σώμα.

Αφήστε στην άκρη το καπάκι και τις τέσσερις βίδες.

Αντικαταστήστε την κασέτα γραναζιών V5 Smart Motor με την αντικατάστασή της

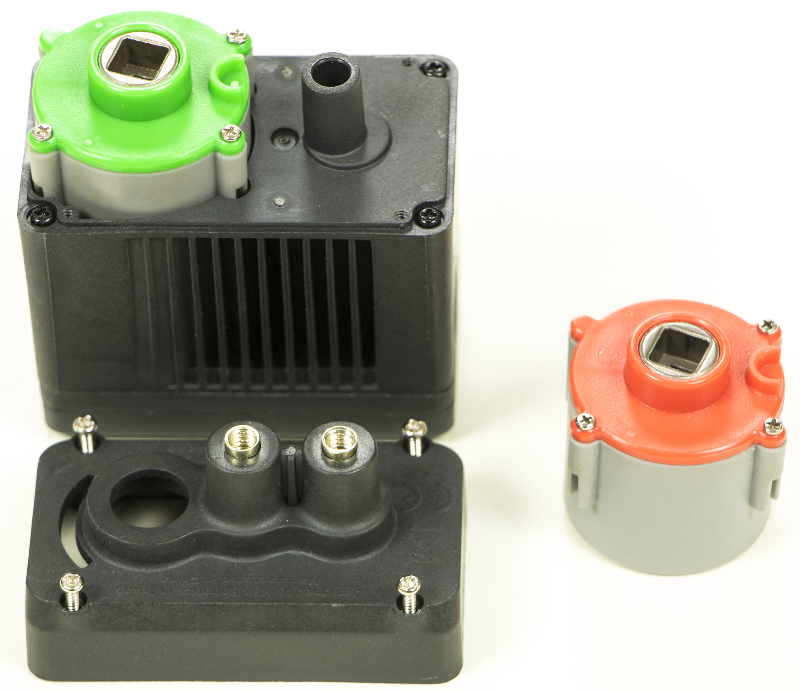

Ο έξυπνος κινητήρας V5 με το καπάκι του αφαιρεμένο και τις κασέτες γραναζιών αλλαχμένες, οπότε τώρα ο έξυπνος κινητήρας χρησιμοποιεί την πράσινη κασέτα.

Αφαιρέστε την κασέτα γραναζιών V5 Smart Motor.

Τοποθετήστε τη νέα κασέτα στο θάλαμο της κασέτας.

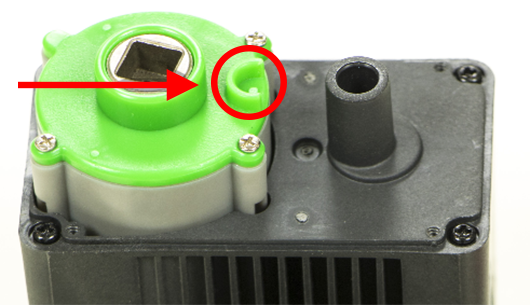

Κοντινό πλάνο της νέας κασέτας γραναζιών στον έξυπνο κινητήρα για να υποδείξετε τον σωστό προσανατολισμό. Η κασέτα γραναζιών έχει μια υπερυψωμένη ημικυκλική εγκοπή και θα πρέπει να είναι προσανατολισμένη προς το κέντρο του κινητήρα για να μπορεί να τοποθετηθεί ξανά το καπάκι.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η υπερυψωμένη ημικυκλική εγκοπή ευθυγράμμισης είναι προσανατολισμένη προς τη σωστή κατεύθυνση, διαφορετικά το καπάκι δεν θα επανέλθει στη θέση του.

Αντικαταστήστε το καπάκι και τις βίδες

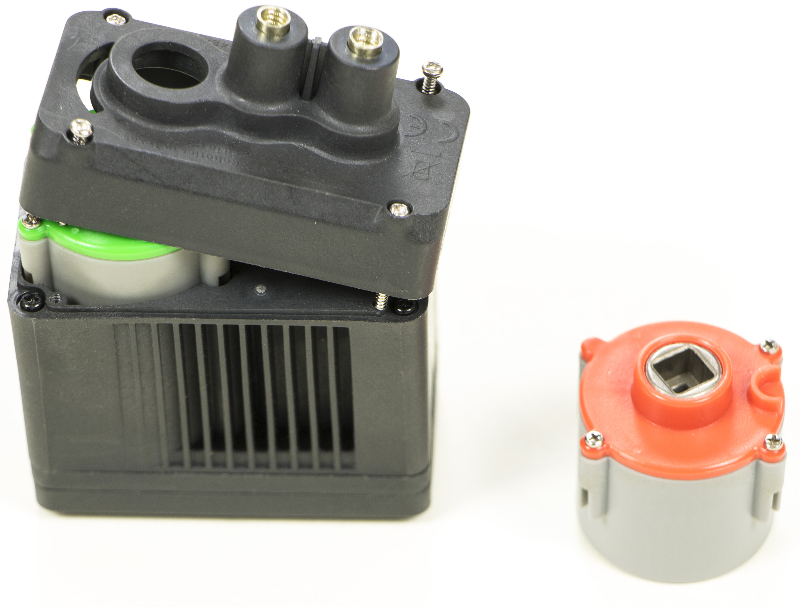

Ο έξυπνος κινητήρας V5 με τη νέα πράσινη κασέτα γραναζιών εγκαταστάθηκε με επιτυχία. Το καπάκι του κινητήρα έχει τοποθετηθεί ξανά πάνω του και δεν έχει βιδωθεί ακόμα.

Τοποθετήστε ξανά το καπάκι στον κινητήρα V5 Smart Motor.

Σφίξτε ξανά τις βίδες μέχρι να ασφαλίσουν.

Για περισσότερες πληροφορίες σχετικά με τους κινητήρες V5 Smart, ανατρέξτε στο άρθρο Πώς ο κινητήρας V5 Smart βελτιώνει την εμπειρία χρήστη.

Οι κινητήρες V5 Smart Motors και τα πρόσθετα δοχεία γραναζιών μπορούν να αγοραστούν στη https://www.vexrobotics.com/276-4840.html.
