Αντιμετώπιση προβλημάτων της μπαταρίας VEX IQ (1ης γενιάς) με χειροκίνητη φόρτιση – Βάση γνώσεων

Η χειροκίνητη φόρτιση της μπαταρίας ρομπότ VEX IQ είναι μια τεχνική αντιμετώπισης προβλημάτων που θα πρέπει να δοκιμάσετε μόνο εάν η μπαταρία δεν λειτουργεί και η φόρτιση της μπαταρίας έχει αποτύχει. Σε αυτήν την περίπτωση, θα δείτε την ενδεικτική λυχνία στον φορτιστή μπαταρίας IQ να αναβοσβήνει με κόκκινο χρώμα όταν τοποθετηθεί η μπαταρία. Η χειροκίνητη φόρτιση σε άλλες χρονικές στιγμές μπορεί να προκαλέσει ζημιά στην μπαταρία του ρομπότ.

Βήμα 1: Συγκεντρώστε τα απαραίτητα εξαρτήματα.

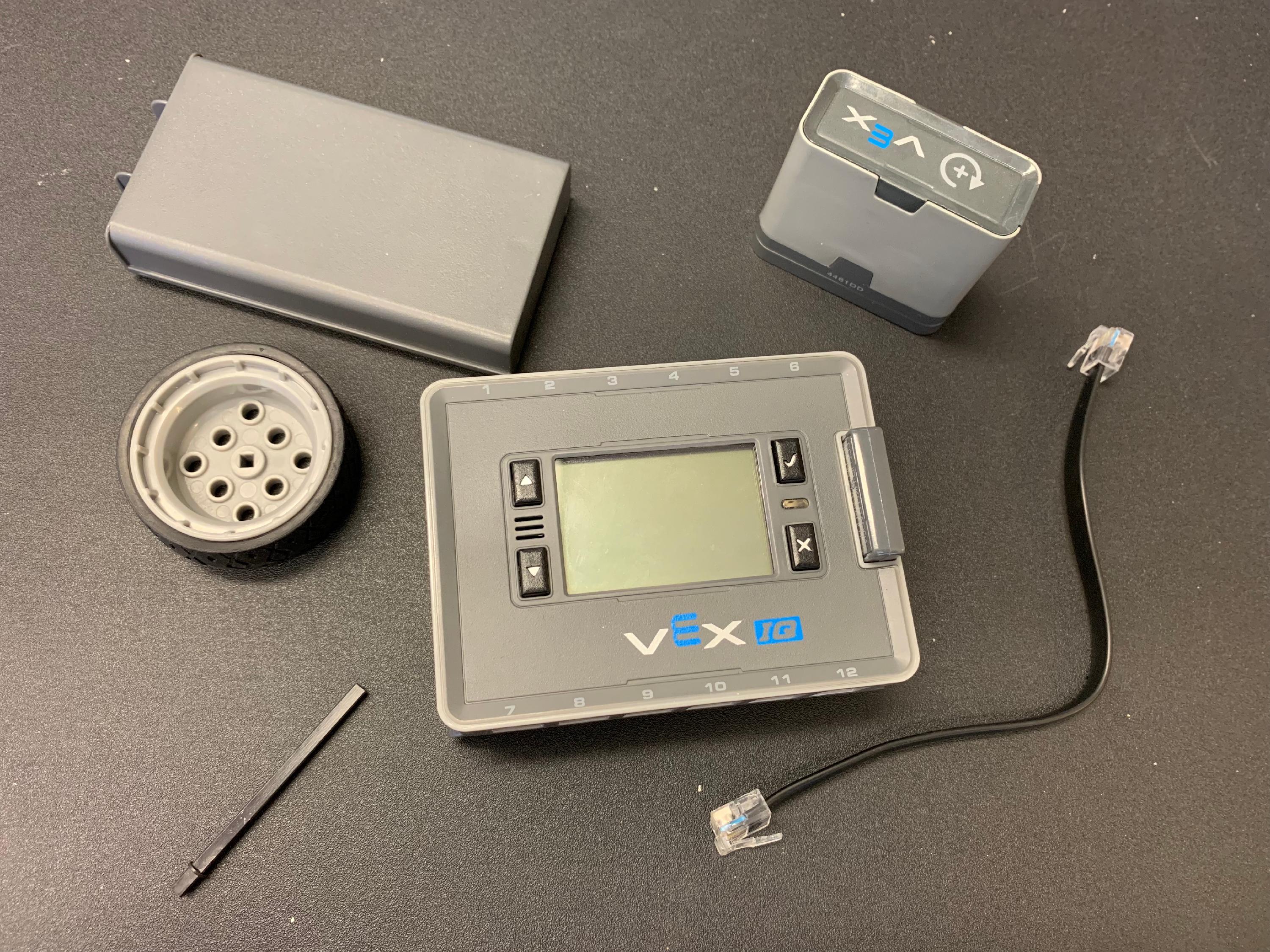

Ένας έξυπνος κινητήρας, ένας άξονας κινητήρα, ένας εγκέφαλος IQ, μια μπαταρία IQ, ένα έξυπνο καλώδιο και ένας τροχός τοποθετημένα μαζί σε ένα τραπέζι.

Συγκεντρώστε τα ακόλουθα στοιχεία:

1 Έξυπνος Κινητήρας VEX IQ
Οποιοσδήποτε μεταλλικός άξονας κινητήρα
VEX IQ Ρομποτικός Εγκέφαλος
Μπαταρία ρομπότ VEX IQ με σφάλμα μπαταρίας ρομπότ (κόκκινη λυχνία LED φορτιστή που αναβοσβήνει)
1 Έξυπνο Καλώδιο
1 Τροχός ή γρανάζι

Βήμα 2: Τοποθετήστε την μπαταρία του ρομπότ στον εγκέφαλο.

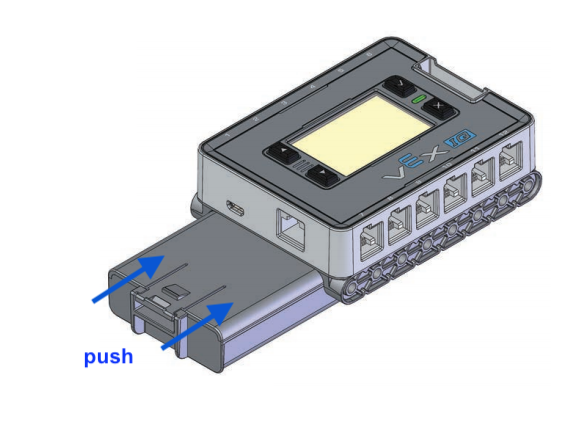

Το διάγραμμα δείχνει μια μπαταρία που συνδέεται με έναν εγκέφαλο IQ. Ένα βέλος υποδεικνύει ότι η μπαταρία πρέπει να τοποθετηθεί στη θύρα φόρτισης στο κάτω μέρος του εγκεφάλου. Η Μπαταρία είναι προσανατολισμένη με το μάνδαλό της στραμμένο μακριά από τον Εγκέφαλο.

ΣΗΜΕΙΩΣΗ: Σύρετε την μπαταρία ρομπότ στον εγκέφαλο μέχρι να ακούσετε το κλικ της κλειδαριάς.

Βήμα 3: Συνδέστε το Smart Motor.

Διάγραμμα ενός εγκεφάλου IQ με έναν έξυπνο κινητήρα συνδεδεμένο σε μία από τις έξυπνες θύρες του.

Συνδέστε το Smart Motor σε οποιαδήποτε Smart Port χρησιμοποιώντας ένα Smart Cable.

Τραβήξτε απαλά και τα δύο άκρα του Smart Cable για να βεβαιωθείτε ότι είναι ασφαλώς συνδεδεμένο.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι και τα δύο άκρα του Smart Cable έχουν εισαχθεί πλήρως. Θα πρέπει να ακουστεί ένας ήχος κλικ όταν συνδεθούν.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ο Έξυπνος Κινητήρας είναι η μόνη συσκευή που είναι συνδεδεμένη στον Εγκέφαλο.

Βήμα 4: Συνδέστε τον τροχό.

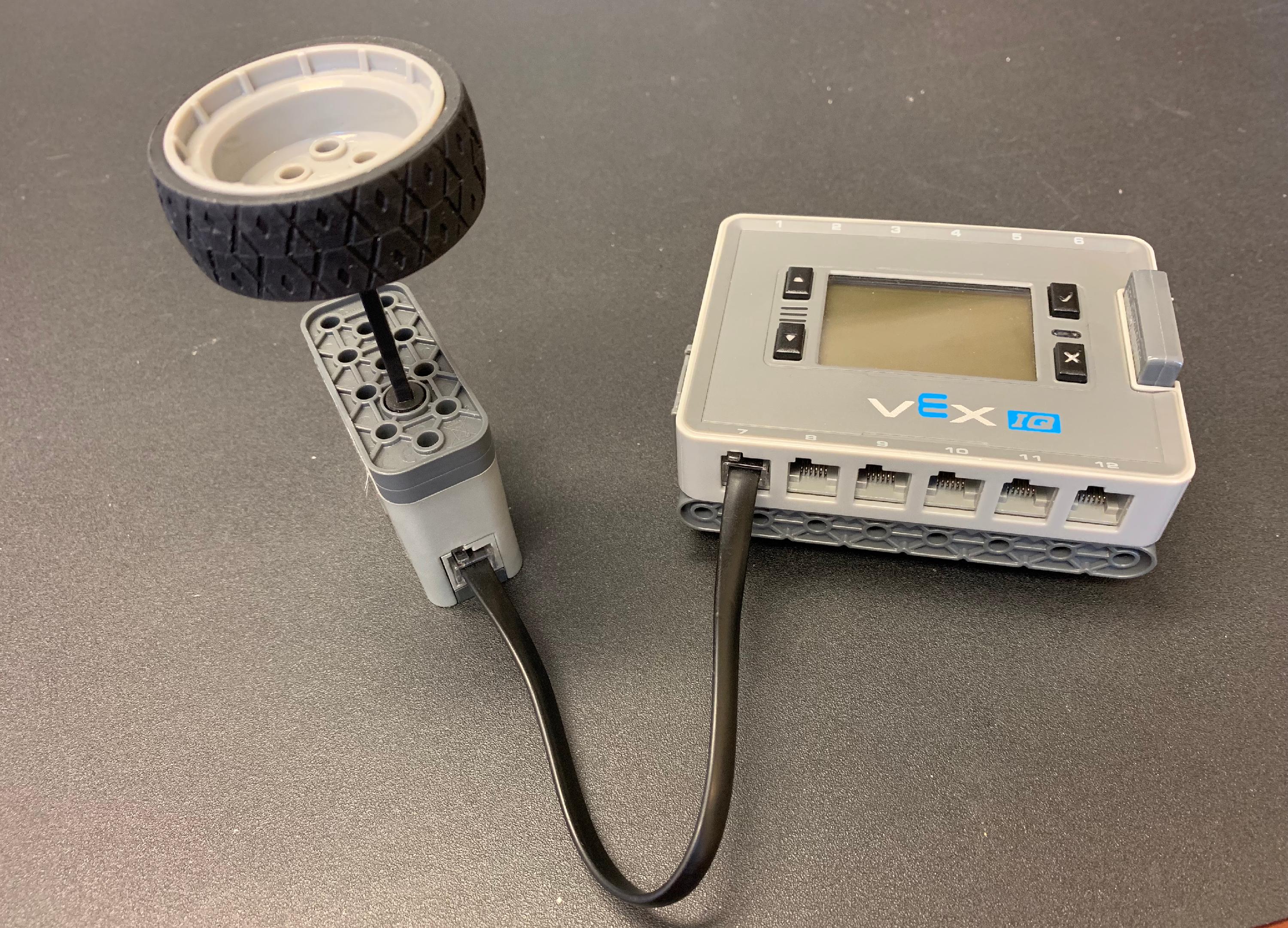

Ένας εγκέφαλος IQ με μια μπαταρία τοποθετείται σε ένα τραπέζι. Ένας Έξυπνος Κινητήρας είναι συνδεδεμένος σε μία από τις Έξυπνες Θύρες του. Ένας άξονας κινητήρα που είναι συνδεδεμένος σε ένα κομμάτι τροχού είναι συνδεδεμένος με τον Έξυπνο Κινητήρα, έτσι ώστε όταν περιστρέφεται ο Τροχός, να περιστρέφεται και ο Έξυπνος Κινητήρας.

Τοποθετήστε τον άξονα του κινητήρα στον έξυπνο κινητήρα.

Συνδέστε τον τροχό στον άξονα του κινητήρα.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ο άξονας του κινητήρα έχει τοποθετηθεί σωστά, ώστε ο τροχός να μην ολισθαίνει προς τα κάτω στον άξονα.

Βήμα 5: Περιστρέψτε τον τροχό.

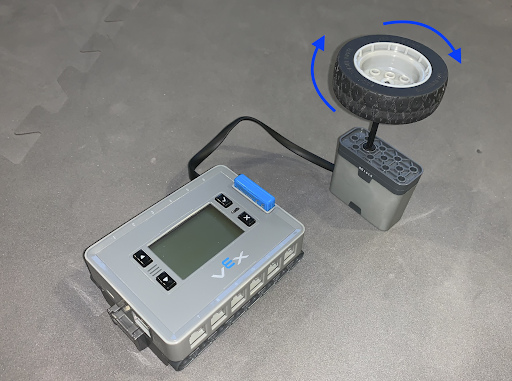

Ένας εγκέφαλος IQ με μια μπαταρία τοποθετείται σε ένα τραπέζι. Ένας Έξυπνος Κινητήρας είναι συνδεδεμένος σε μία από τις Έξυπνες Θύρες του. Ένας άξονας κινητήρα που είναι συνδεδεμένος σε ένα κομμάτι τροχού είναι συνδεδεμένος με τον έξυπνο κινητήρα. Τα βέλη υποδεικνύουν ότι το κομμάτι του τροχού πρέπει να περιστρέφεται γρήγορα.

Περιστρέψτε το γρανάζι/τροχό γρήγορα μπρος-πίσω για περίπου ένα λεπτό.

Αφαιρέστε την μπαταρία ρομπότ από τον εγκέφαλο μετά από περίπου ένα λεπτό και τοποθετήστε γρήγορα την μπαταρία ρομπότ στον φορτιστή μπαταρίας.

ΣΗΜΕΙΩΣΗ: Κατά την περιστροφή του γραναζιού/τροχού, η λυχνία LED του Brain θα αναβοσβήνει ή/και η οθόνη LCD του Brain θα αναβοσβήνει. Ο εγκέφαλος μπορεί να ενεργοποιηθεί.

ΣΗΜΕΙΩΣΗ: Εάν η χειροκίνητη φόρτιση ήταν επιτυχής, η λυχνία LED στον φορτιστή μπαταρίας θα ανάψει σταθερά με κόκκινο χρώμα αφού τοποθετηθεί η μπαταρία ρομπότ στη βάση.

Εάν η παραπάνω διαδικασία δεν λειτουργήσει, επικοινωνήστε με την υποστήριξη της VEX στη διεύθυνση support@vex.com.
