Τοποθέτηση και καλωδίωση της μπαταρίας V5 – Βάση γνώσεων

Συλλέξτε όλα τα απαραίτητα εξαρτήματα

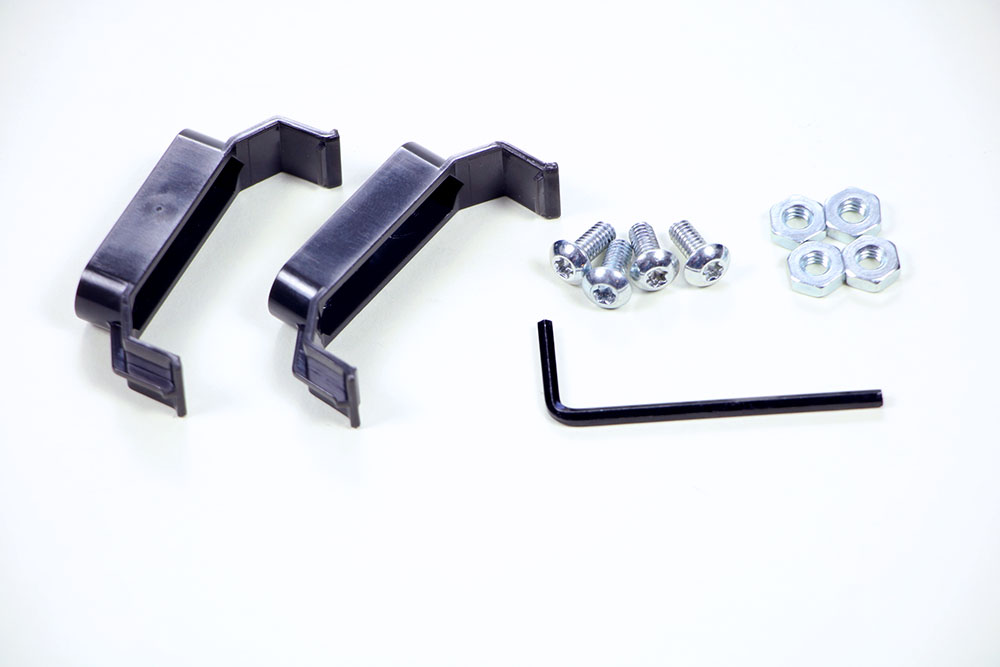

Τα κομμάτια που χρειάζονται για την τοποθέτηση της μπαταρίας V5 τοποθετούνται μαζί. Τα κομμάτια που εμφανίζονται περιλαμβάνουν 2 κλιπ μπαταρίας V5, 4 βίδες #8/32, 4 παξιμάδια στερέωσης #8/32 και 1 κλειδί Allen.

Θα χρειαστείτε:

(1) Μπαταρία ρομπότ V5 (δεν εμφανίζεται)
(1) Καλώδιο μπαταρίας ρομπότ V5 (δεν φαίνεται)
(2) Κλιπ μπαταρίας V5
(4) Βίδες #8-32 x 1/2"
(4) #8-32 Κρατάει τα καρύδια
(1) Κλειδί Άλεν 3-32"

Όταν θέλετε να συνδέσετε την μπαταρία, θα χρειαστείτε επίσης το V5 Robot Brain τοποθετημένο στο ρομπότ σας. >

Τοποθετήστε τα κλιπ μπαταρίας V5

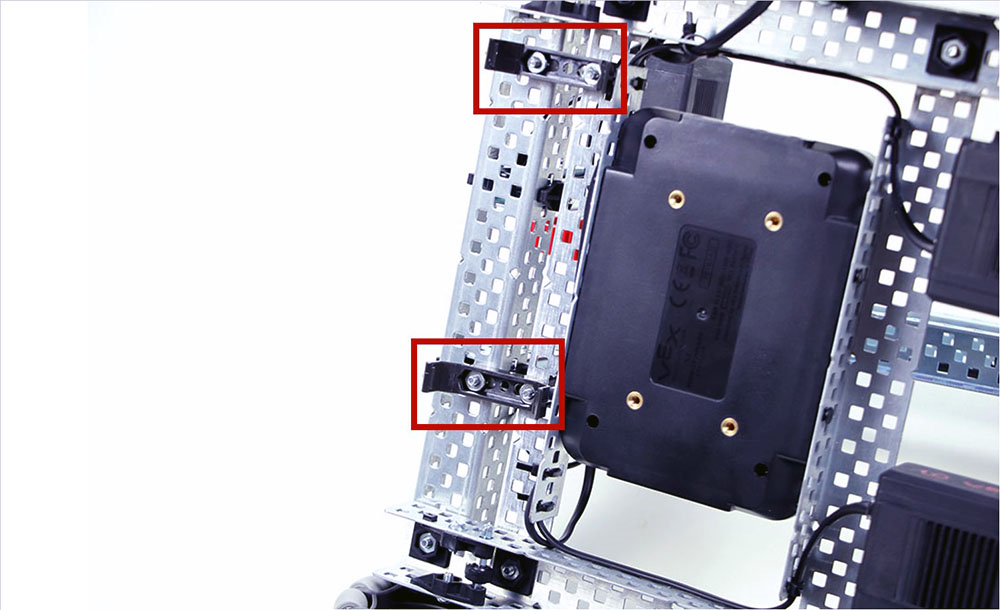

Δύο κλιπ μπαταρίας V5 έχουν προσαρτηθεί στο πίσω μέρος του ρομπότ και είναι επισημασμένα.

Τοποθετήστε τα δύο κλιπ μπαταρίας V5 κάτω από το πίσω μέρος της βάσης του ρομπότ σας.

Στερεώστε την μπαταρία V5 στα κλιπ

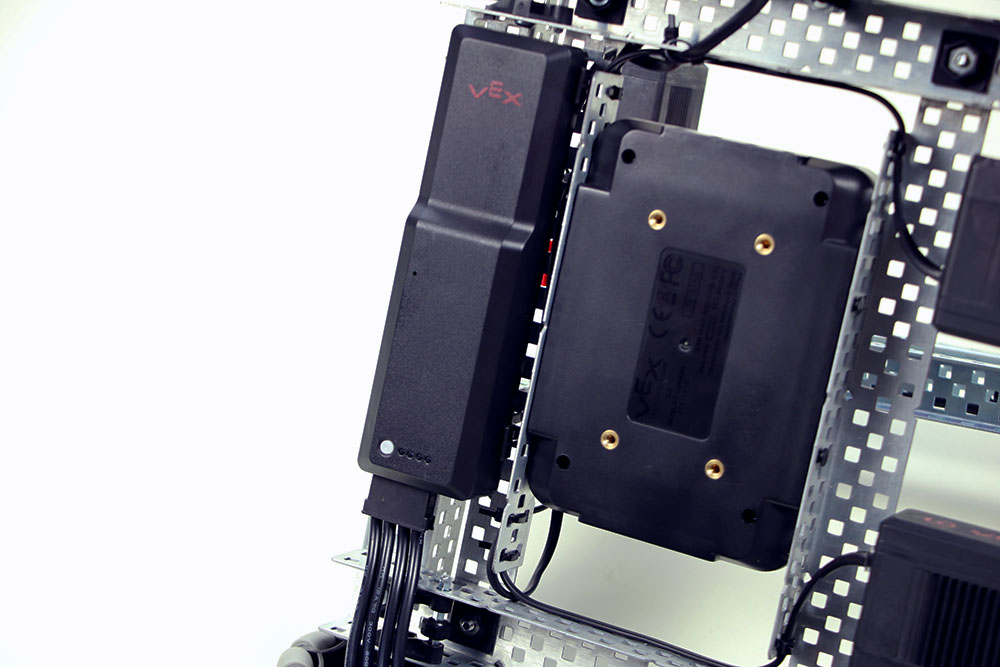

Η μπαταρία V5 έχει συνδεθεί στα δύο κλιπ μπαταρίας V5 στο πίσω μέρος του ρομπότ.

Πιέστε την μπαταρία μέσα στα κλιπ μέχρι να ακούσετε και να νιώσετε ότι έχει ασφαλίσει στη θέση της.

Συνδέστε την μπαταρία ρομπότ V5

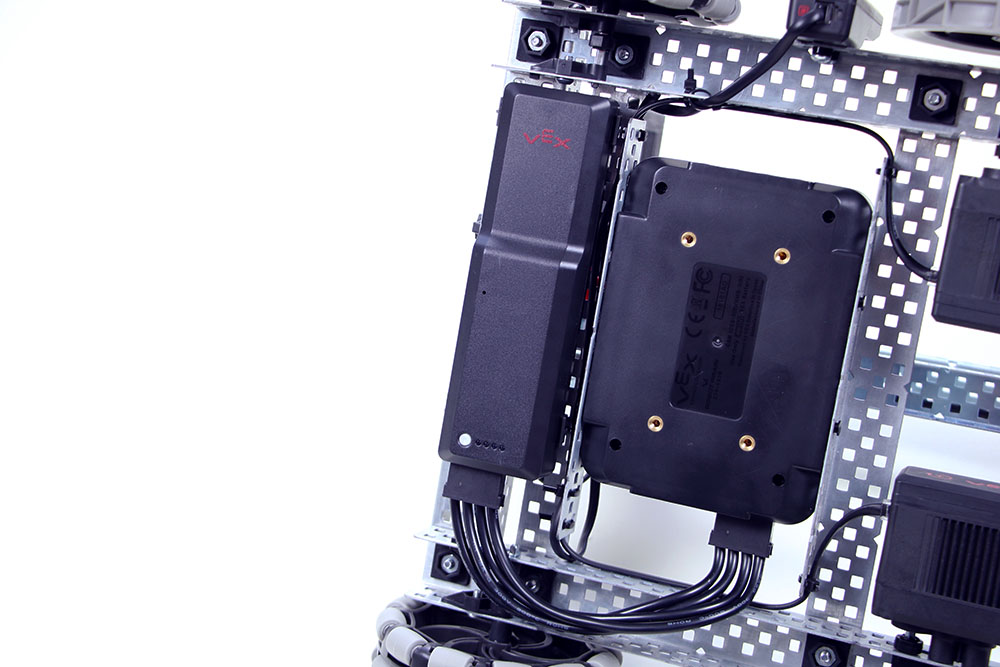

Εμφανίζεται το καλώδιο της μπαταρίας V5 που συνδέει την μπαταρία V5 με τον εγκέφαλο V5 του ρομπότ.

Συνδέστε την μπαταρία στον εγκέφαλο ρομπότ V5 χρησιμοποιώντας το καλώδιο της μπαταρίας.

Βεβαιωθείτε ότι έχετε τοποθετήσει σωστά τους συνδέσμους του καλωδίου της μπαταρίας, ώστε να ασφαλίσουν στη θέση τους.

Για πιο λεπτομερείς οδηγίες σχετικά με την τοποθέτηση και την καλωδίωση της μπαταρίας, ανατρέξτε στις Οδηγίες Συναρμολόγησης τουV5 Clawbot.
