Σύζευξη ενός χειριστηρίου (1ης γενιάς) με το Brain (1ης γενιάς) - IQ – Βάση γνώσεων

Χρησιμοποιείτε VEX IQ (2ης γενιάς); Δείτε αυτό το άρθρο.

Βήμα 1: Συγκεντρώστε τα απαραίτητα εξαρτήματα.

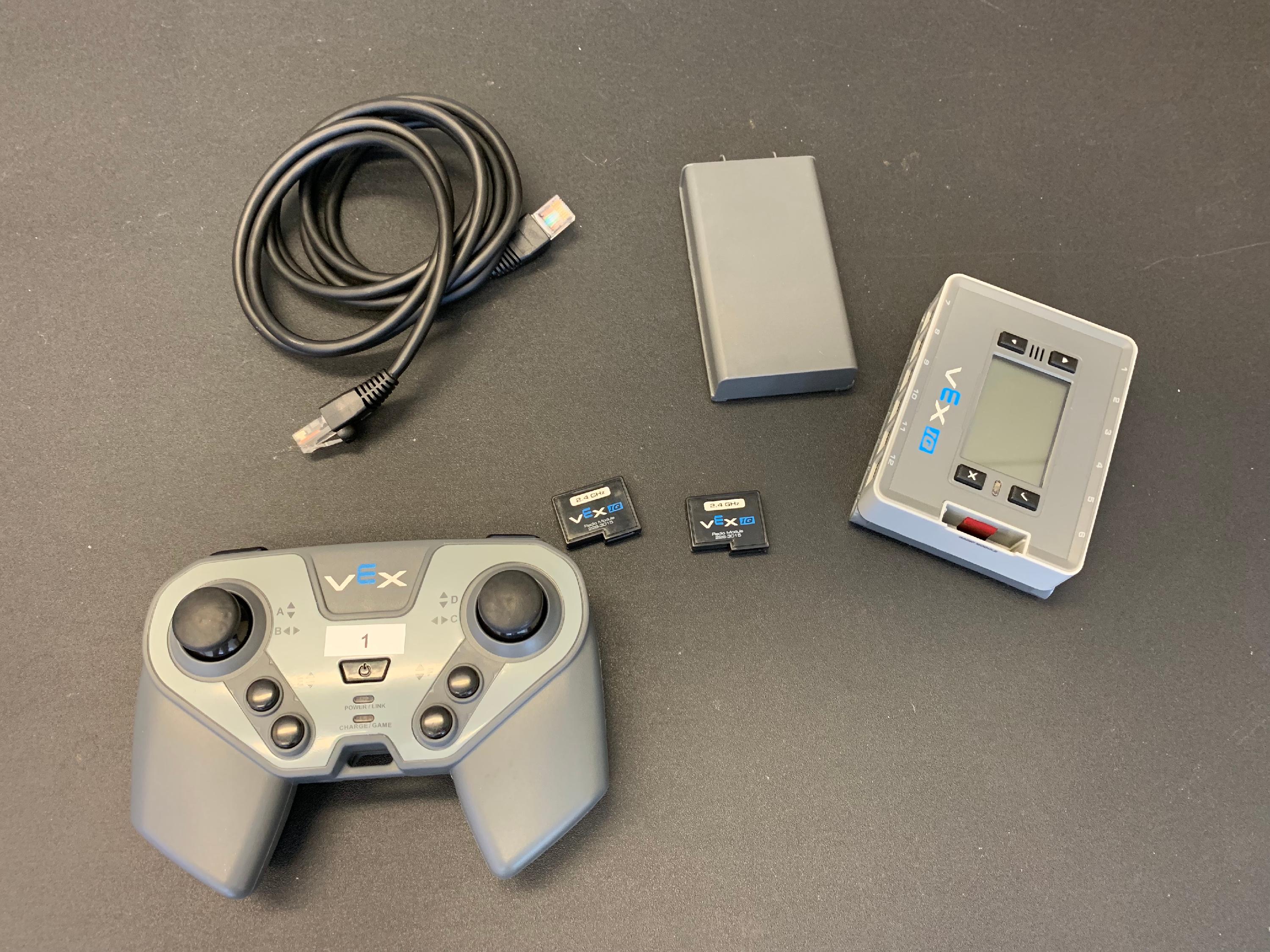

Χειριστήριο, εγκέφαλος, μπαταρία, καλώδιο tether και δύο ασορτί ραδιόφωνα τοποθετημένα μαζί σε ένα τραπέζι.

Συγκεντρώστε τα ακόλουθα στοιχεία:

Χειριστήριο VEX IQ με ενσωματωμένο ραδιόφωνο VEX IQ
Καλώδιο Tether
VEX IQ Brain με φορτισμένη μπαταρία ρομπότ VEX IQ και με ραδιόφωνο VEX IQ που ταιριάζει με αυτό του χειριστηρίου

ΣΗΜΕΙΩΣΗ: Τα ραδιόφωνα που εμφανίζονται είναι ένας από τους διάφορους τύπους. Κάντε κλικ εδώ για να διαβάσετε σχετικά με τους τρεις τύπους ραδιοφώνων.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι τα ραδιόφωνα έχουν εισαχθεί στον ελεγκτή και στον εγκέφαλο:

Κάντε κλικ εδώ για το άρθρο "Πώς να εγκαταστήσετε και να αφαιρέσετε ένα ραδιόφωνο VEX IQ Controller".
Κάντε κλικ εδώ για το άρθρο, "Πώς να εγκαταστήσετε και να αφαιρέσετε ένα VEX IQ Robot Brain Radio".

Βήμα 2: Σύνδεση συσκευών.

Ελεγκτής συνδεδεμένος σε έναν εγκέφαλο με καλώδιο Tether.

Βεβαιωθείτε ότι και οι δύο συσκευές είναι απενεργοποιημένες πριν τις συνδέσετε.

Συνδέστε το χειριστήριο στον εγκέφαλο χρησιμοποιώντας το καλώδιο tethering.

Βήμα 3: Ελέγξτε τη συνδεσιμότητα Tethered.

Οθόνη εγκεφάλου με το εικονίδιο Tether επισημασμένο επάνω δεξιά, που υποδεικνύει ότι το χειριστήριο έχει συνδεθεί με καλώδιο.

Κάντε κλικ στο κουμπί Έλεγχος για να ενεργοποιήσετε τον Εγκέφαλο.

Ελέγξτε ότι το χειριστήριο είναι συνδεδεμένο, βλέποντας το σύμβολο σύνδεσης tether στην επάνω δεξιά γωνία της οθόνης, δίπλα στο εικονίδιο της μπαταρίας.

Βήμα 4: Ελέγξτε την ασύρματη συνδεσιμότητα.

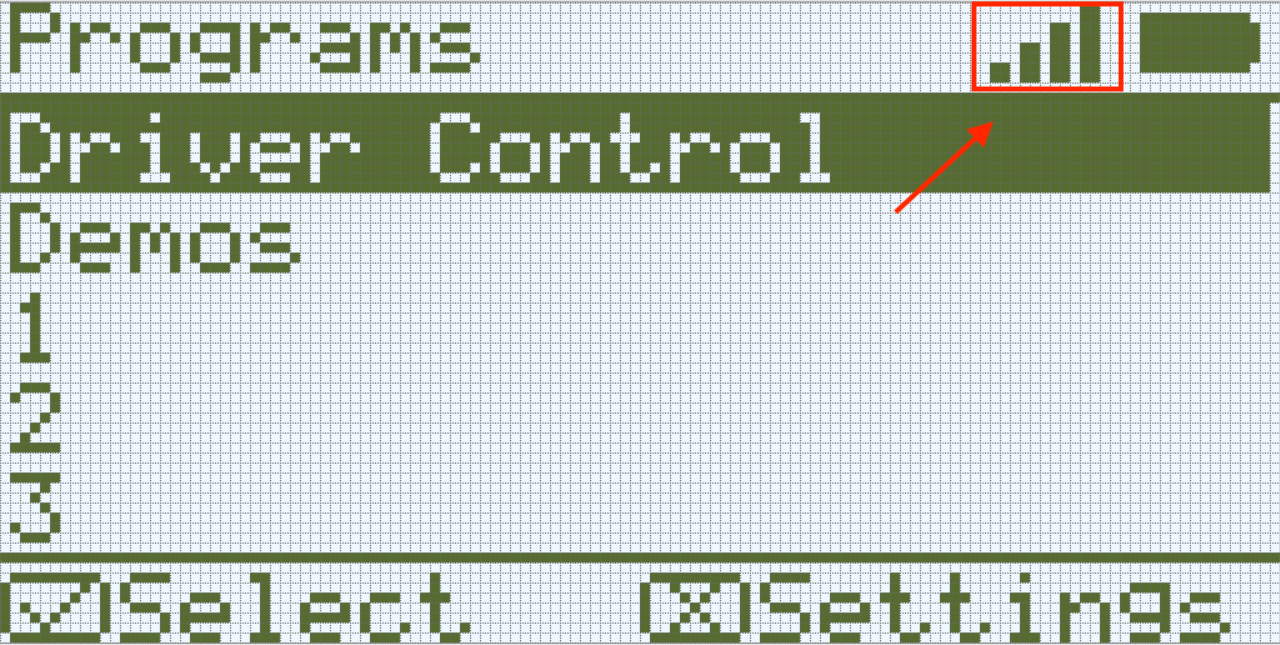

Οθόνη εγκεφάλου με το εικονίδιο ασύρματης σύνδεσης επισημασμένο επάνω δεξιά, που υποδεικνύει ότι το χειριστήριο έχει συνδεθεί ασύρματα.

Αποσυνδέστε το χειριστήριο από τον εγκέφαλο αφαιρώντας το καλώδιο πρόσδεσης.

Ελέγξτε ότι το χειριστήριο είναι συνδεδεμένο ασύρματα με τον εγκέφαλο, βλέποντας το σύμβολο ασύρματης σύνδεσης επάνω δεξιά στην οθόνη, δίπλα στο εικονίδιο της μπαταρίας. Εάν ο Εγκέφαλος και ο Ελεγκτής δεν είναι συνδεδεμένοι, απενεργοποιήστε τους και τους δύο και επαναλάβετε τη διαδικασία.

ΣΗΜΕΙΩΣΗ: Όταν υπάρχει ασύρματη σύνδεση, η λυχνία LED του Brain και η λυχνία LED τροφοδοσίας/σύνδεσης του χειριστηρίου θα πρέπει να αναβοσβήνουν.

ΣΗΜΕΙΩΣΗ: Εάν το εικονίδιο στην επάνω δεξιά γωνία της οθόνης δεν μοιάζει με αυτό που εμφανίζεται, κάντε κλικ εδώ για το άρθρο «Κατανόηση των εικονιδίων συνδεσιμότητας του εγκεφάλου ρομπότ VEX IQ».
