Ρύθμιση παραμέτρων κωδικών χρωμάτων στο VEXcode AIM – Βάση γνώσεων

Ένας Κωδικός Χρώματος είναι ένας συνδυασμός 2 έως 4 προηγουμένως διαμορφωμένων Χρωματικών Υπογραφών που μπορεί να αναγνωρίσει ο Αισθητήρας Όρασης AI. Για να μπορέσετε να δημιουργήσετε Χρωματικούς Κώδικες, πρέπει πρώτα να έχετε διαμορφώσει 2 ή περισσότερες Χρωματικές Υπογραφές. Διαβάστε το άρθρο Ρύθμιση παραμέτρων χρωματικών υπογραφών στο VEXcode AIM για να μάθετε πώς να ρυθμίσετε μια χρωματική υπογραφή.

Ακολουθήστε τα παρακάτω βήματα για να μάθετε πώς να ρυθμίσετε τις παραμέτρους των Χρωματικών Κωδικών στο AI Vision Utility.

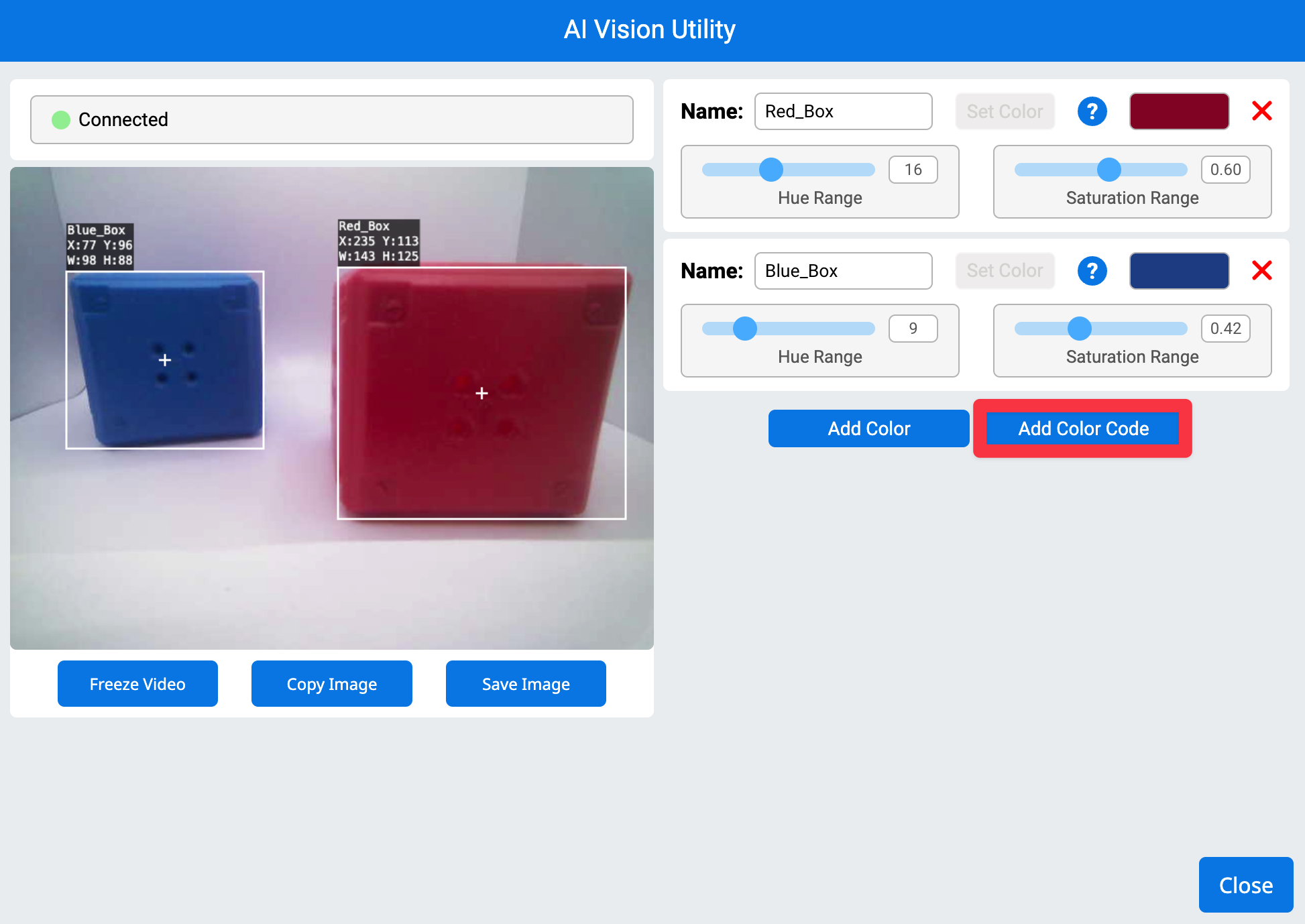

Βοηθητικό πρόγραμμα AI Vision στο VEXcode AIM. Στα αριστερά φαίνεται η ροή της κάμερας από το ρομπότ με έναν μπλε κύβο και έναν κόκκινο κύβο. Στα δεξιά υπάρχει μια επισήμανση στο κουμπί Προσθήκη κωδικού χρώματος.

Ορίστε τις επιθυμητές Χρωματικές Υπογραφές στο παράθυρο διαμόρφωσης.

Το κουμπί Προσθήκη κωδικού χρώματος θα γίνει διαθέσιμο μόλις ρυθμιστούν 2 ή περισσότερες υπογραφές χρώματος. ΕπιλέξτεΠροσθήκη κωδικού χρώματος.

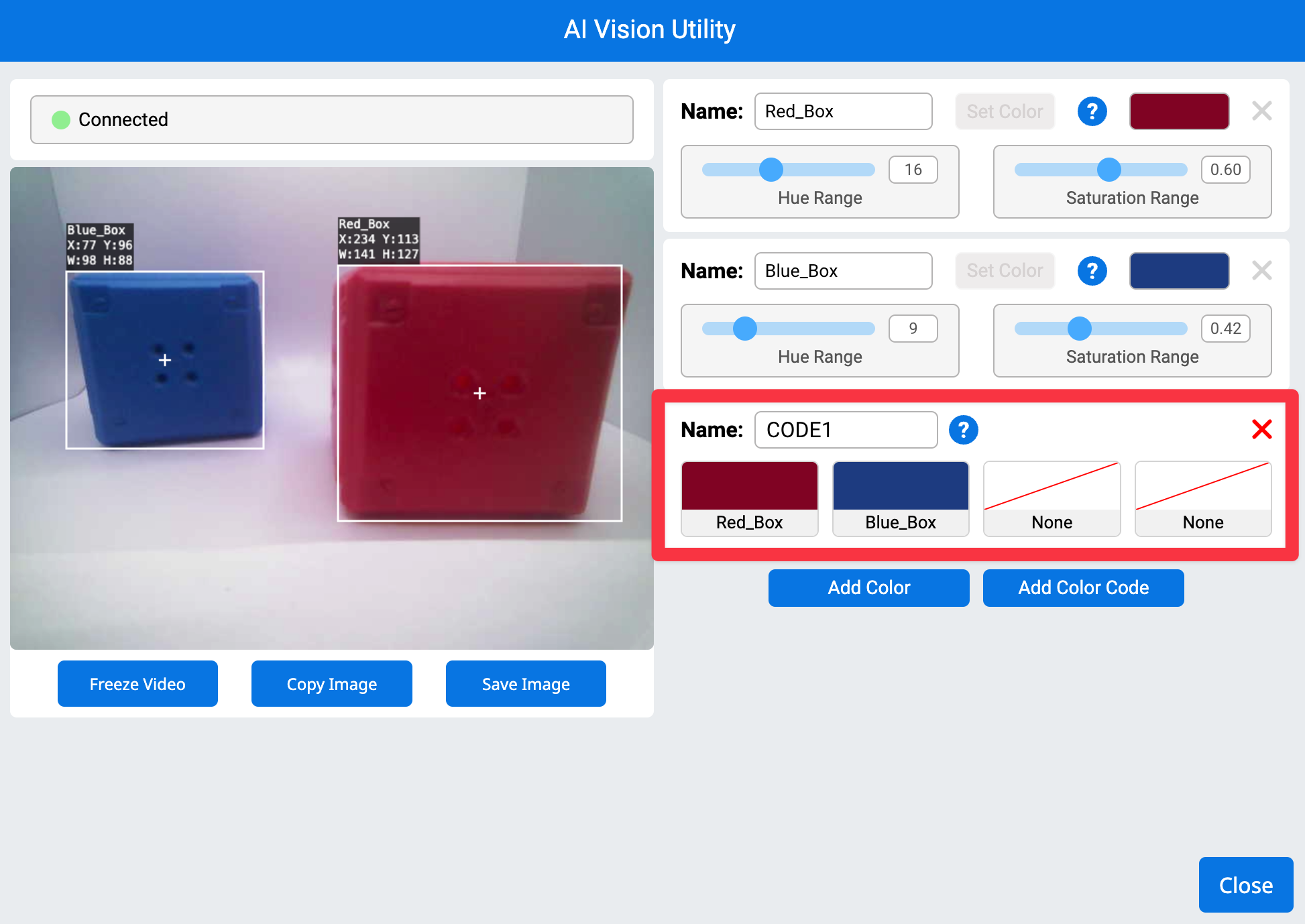

Η ίδια εικόνα όπως πριν με μια νέα ενότητα κάτω από τις χρωματικές υπογραφές στα δεξιά που είναι επισημασμένη. Αυτή η ενότητα εμφανίζει έναν χρωματικό κώδικα με το όνομα Χρώμα 1 με ένα κόκκινο πλαίσιο στα αριστερά και ένα μπλε πλαίσιο στα δεξιά.

Από προεπιλογή, οι δύο πρώτες διαμορφωμένες Υπογραφές Χρώματος θα οριστούν στον νέοΚώδικα Χρώματος.

Για να αλλάξετε τις Χρωματικές Υπογραφές που περιλαμβάνονται σε έναν Κώδικα Χρώματος, επιλέξτε την/τις Χρωματική/ές Υπογραφή/εις μέσα στον Κώδικα Χρώματος που θέλετε να αλλάξετε.

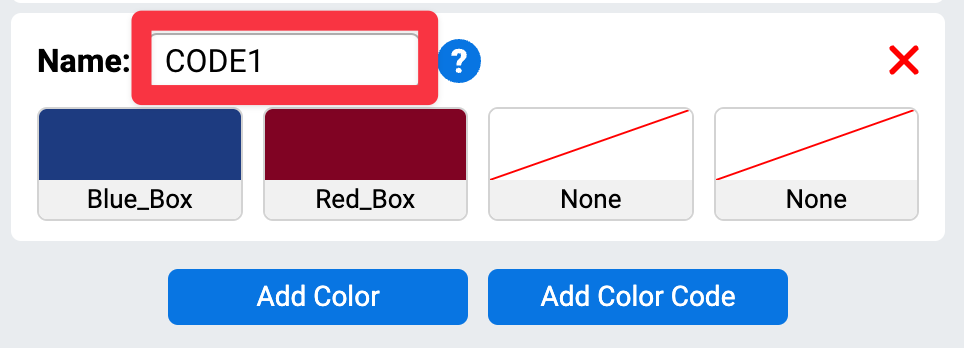

Μεγεθυμένος ο νέος κωδικός χρώματος με επισήμανση στο πλαίσιο κειμένου ονόματος.

Μετονομάστε τον Κώδικα Χρώματος επιλέγοντας στο πλαίσιο κειμένου Όνομα και πληκτρολογώντας.

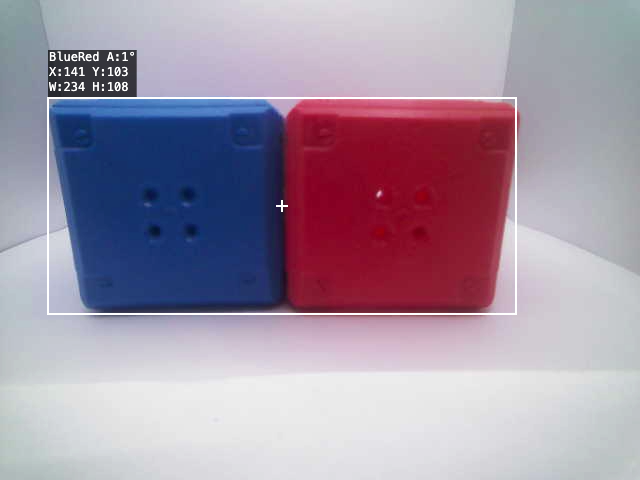

Άποψη της ροής βίντεο από το ρομπότ με το κόκκινο και το μπλε πλαίσιο κοντά το ένα στο άλλο και ένα πλαίσιο γύρω τους που υποδεικνύει ότι έχει αναγνωριστεί ο χρωματικός κώδικας.

Βεβαιωθείτε ότι τα χρώματα είναι ευθυγραμμισμένα. Διαφορετικά, ενδέχεται να μην ερμηνευτούν ως ενιαίος Χρωματικός Κώδικας, αλλά μάλλον ως ξεχωριστές Χρωματικές Υπογραφές.

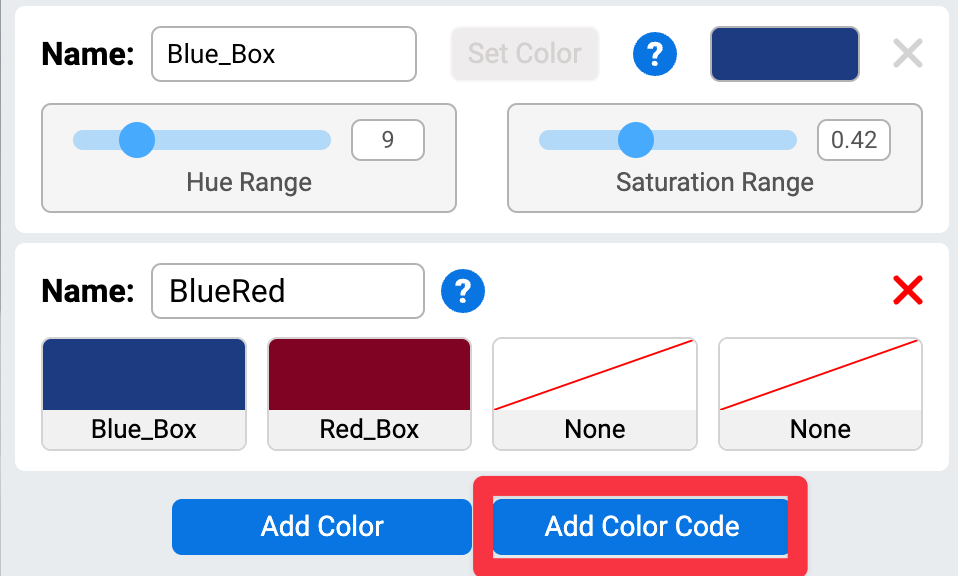

Μεγεθυμένος ο νέος κώδικας χρώματος με επισήμανση στο κουμπί "Προσθήκη κώδικα χρώματος" κάτω από τον κώδικα.

Μπορείτε να προσθέσετε επιπλέον κωδικούς χρώματος επιλέγονταςΠροσθήκη κωδικού χρώματος.

Σημείωση: Εάν μια υπογραφή χρώματος χρησιμοποιείται αυτήν τη στιγμή μέσα σε έναν κωδικό χρώματος, δεν θα μπορείτε να την καταργήσετε μέχρι να μην αποτελεί πλέον μέρος οποιουδήποτε υπάρχοντος κωδικού χρώματος.

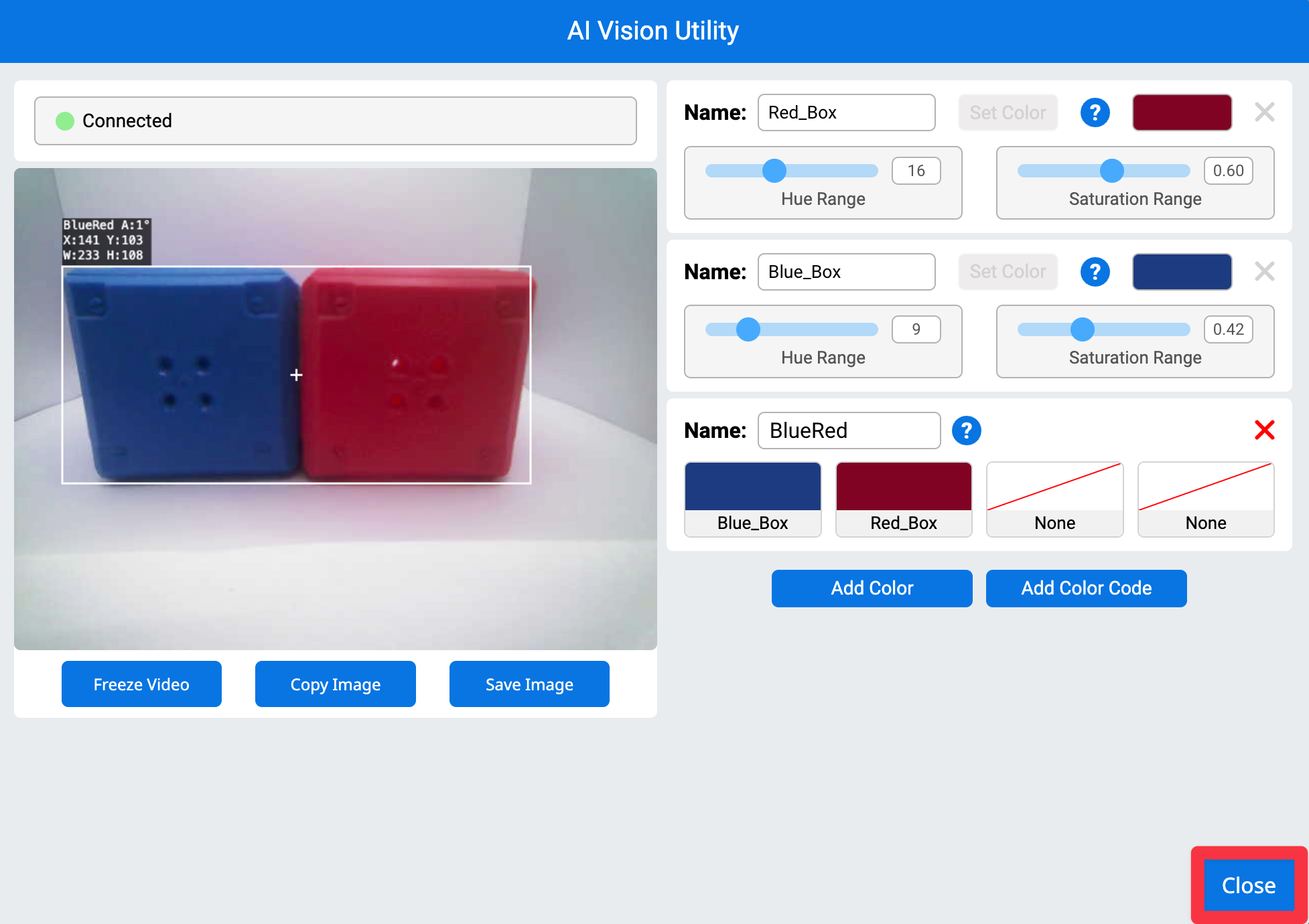

Βοηθητικό πρόγραμμα AI Vision στο VEXcode AIM με μια επισήμανση στο κουμπί κλεισίματος στην κάτω δεξιά γωνία.

Μόλις οριστούν όλοι οι επιθυμητοί κωδικοί χρωμάτων, επιλέξτε Κλείσιμο.

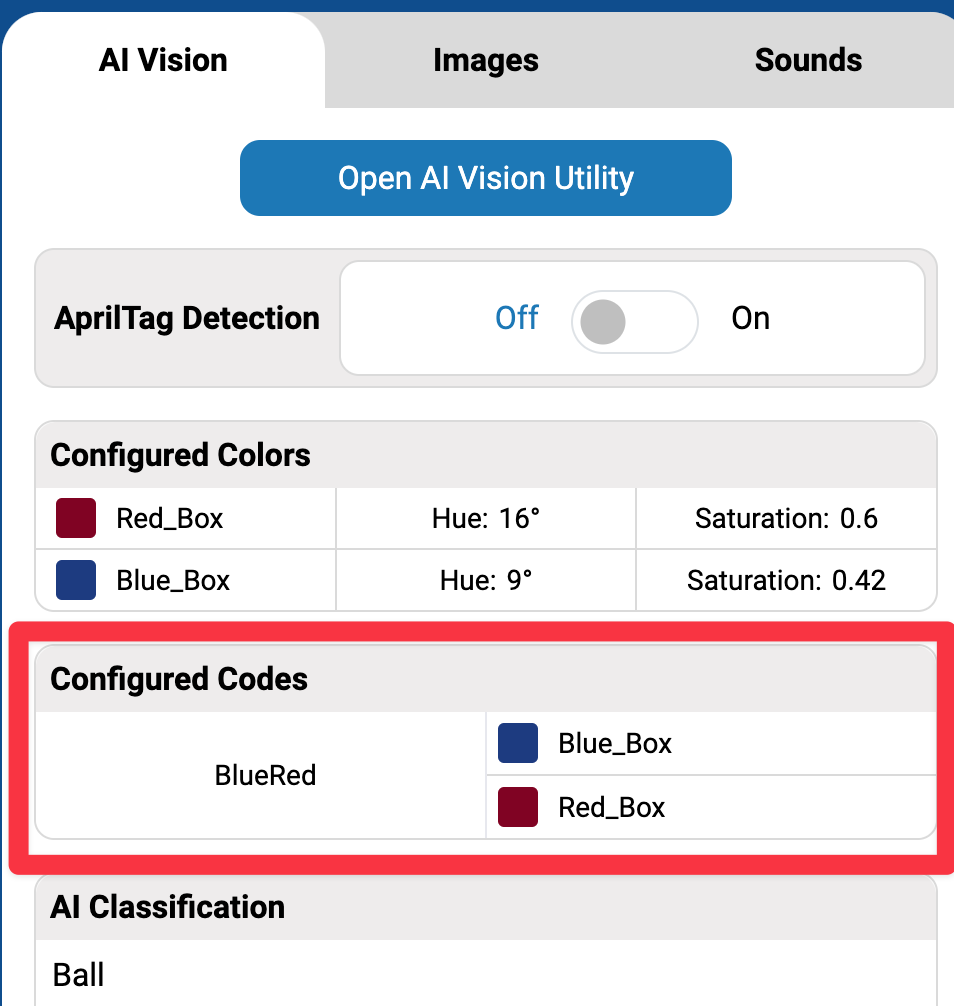

Μεγεθυμένος πίνακας ελέγχου στο VEXcode AIM με επισήμανση γύρω από την ενότητα Κωδικοί χρωμάτων. Μέσα υπάρχει μια γραμμή που ταιριάζει με τον χρωματικό κώδικα που έχει ρυθμιστεί.

Όλοι οι διαμορφωμένοι κωδικοί χρωμάτων θα εμφανίζονται πλέον στον Πίνακα Ελέγχου AIM.
