Η οθόνη του ρομπότ κωδικοποίησης VEX AIM προσφέρει ενδείξεις κατάστασης και χρησιμοποιεί εικονίδια για να σας επιτρέψει να πλοηγηθείτε σε διαφορετικές επιλογές μενού. Αυτό το άρθρο θα σας καθοδηγήσει σε ό,τι υποδηλώνει το καθένα από τα διαφορετικά εικονίδια και σύμβολα, για να σας βοηθήσει καθώς ξεκινάτε με το ρομπότ σας.

Κατάσταση μπαταρίας

Οθόνη ρομπότ AIM με επισημασμένο το πράσινο εικονίδιο μπαταρίας στην επάνω δεξιά γωνία.

Το εικονίδιο μπαταρίας στην επάνω δεξιά γωνία δείχνει την τρέχουσα κατάσταση της μπαταρίας του ρομπότ.

Εμφανίζονται τρεις εικόνες του εικονιδίου της μπαταρίας, οι οποίες υποδεικνύουν τα διαφορετικά επίπεδα φόρτισης της μπαταρίας. Στην κορυφή υπάρχει ένα πράσινο εικονίδιο γεμάτης μπαταρίας, στο κέντρο ένα κίτρινο εικονίδιο μισογεμάτης μπαταρίας και στο κάτω μέρος ένα κόκκινο εικονίδιο χαμηλής μπαταρίας.

Η στάθμη της μπαταρίας μπορεί να προσδιοριστεί από το χρώμα του εικονιδίου:

Πράσινο - Πλήρης μπαταρία
Κίτρινο - Μερική μπαταρία
Κόκκινο - Χαμηλή μπαταρία

Ένα εικονίδιο μπαταρίας που αναβοσβήνει υποδεικνύει ότι το ρομπότ φορτίζει αυτήν τη στιγμή.

Κατάσταση ελεγκτή

Η οθόνη του ρομπότ AIM με το εικονίδιο του χειριστηρίου να εμφανίζεται στην επάνω αριστερή γωνία, υποδεικνύοντας ένα συνδεδεμένο χειριστήριο One Stick.

Όταν ένα χειριστήριο One Stick είναι συνδεδεμένο στο ρομπότ, το εικονίδιο του χειριστηρίου θα εμφανιστεί στην επάνω αριστερή γωνία της οθόνης.

Κατάσταση σύνδεσης

Η κατάσταση σύνδεσης Bluetooth υποδεικνύεται με ένα εικονίδιο Bluetooth στην επάνω αριστερή γωνία της οθόνης. Ένα συμπαγές πράσινο εικονίδιο υποδεικνύει μια ενεργή σύνδεση Bluetooth.

Η οθόνη του ρομπότ AIM με ένα πράσινο, συμπαγές εικονίδιο ραδιοφώνου στην επάνω αριστερή γωνία, που υποδεικνύει ότι το ρομπότ είναι συνδεδεμένο μέσω Bluetooth.

Ένα γκρι εικονίδιο που αναβοσβήνει υποδεικνύει ότι το ρομπότ δεν είναι συνδεδεμένο Bluetooth αυτήν τη στιγμή.

Η ίδια εικόνα με την προηγούμενη, αυτή τη φορά με ένα γκριζαρισμένο εικονίδιο ασύρματου, που υποδεικνύει ότι το ρομπότ δεν είναι συνδεδεμένο μέσω ασύρματου τη δεδομένη στιγμή.

Η κατάσταση του Ραδιοφώνου υποδεικνύεται με ένα εικονίδιο για τον Σταθμό.

Η ίδια εικόνα με την προηγούμενη, αυτή τη φορά με ένα εικονίδιο ραδιοφώνου, που υποδεικνύει ότι το ρομπότ είναι συνδεδεμένο μέσω ραδιοφώνου.

Η κατάσταση του ραδιοφώνου υποδεικνύεται επίσης με ένα εικονίδιο για το σημείο πρόσβασης. Ένα σταθερό εικονίδιο υποδεικνύει μια ενεργή σύνδεση και ένα εικονίδιο που αναβοσβήνει υποδεικνύει ότι το ρομπότ δεν είναι συνδεδεμένο αυτήν τη στιγμή.

Κατάσταση σύνδεσης

Η οθόνη του ρομπότ AIM με το εικονίδιο σύνδεσης να εμφανίζεται στην επάνω αριστερή γωνία, υποδεικνύοντας ένα συνδεδεμένο ρομπότ.

Όταν ένα άλλο ρομπότ κωδικοποίησης VEX AIM είναι συνδεδεμένο με το ρομπότ, το εικονίδιο σύνδεσης θα εμφανιστεί στην επάνω αριστερή γωνία της οθόνης.

Εικονίδιο πληροφοριών

Η οθόνη του ρομπότ AIM με επισημασμένο το γκρι εικονίδιο i στο κάτω μέρος του κέντρου της οθόνης.

Επιλέγοντας το εικονίδιο Πληροφορίες στο κάτω μέρος της οθόνης, θα ανοίξουν οι πληροφορίες του ρομπότ.

AIM1415 ως όνομα ρομπότ στην οθόνη. Μπαταρία 97% και λέει ότι είναι συνδεδεμένο με AIM 7818.

Οι πληροφορίες για το ρομπότ περιλαμβάνουν το όνομα του ρομπότ, τη διάρκεια ζωής της μπαταρίας και το όνομα του ρομπότ με το οποίο είναι συνδεδεμένο τη δεδομένη στιγμή.

Εικονίδια πλοήγησης

Οι πληροφορίες για το ρομπότ AIM εμφανίζονται στην οθόνη και στο κέντρο κάτω μέρος επισημαίνεται ένα βέλος που καμπυλώνει προς τα πίσω σε ένα γκρι κουμπί, υποδεικνύοντας τι να επιλέξετε για να βγείτε από αυτήν την οθόνη.

Χρησιμοποιήστε το γκρι βέλος επιστροφής για να κλείσετε την τρέχουσα οθόνη.

Εικονίδια κύριου μενού

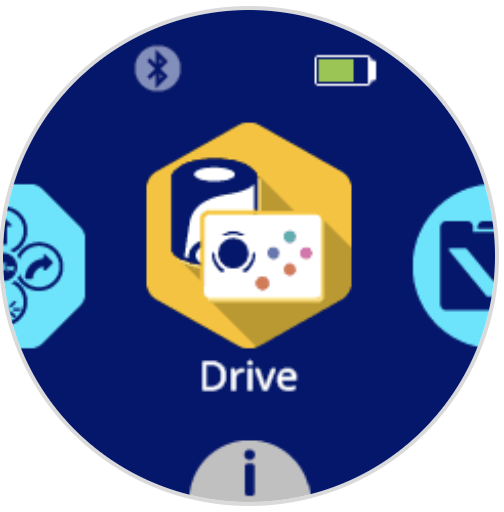

Η οθόνη του ρομπότ AIM με το εικονίδιο Drive στο κέντρο.

Επιλέγοντας το εικονίδιο Drive (Οδήγηση) θα ανοίξει η ενσωματωμένη λειτουργία Drive (Οδήγηση), ώστε να μπορείτε να οδηγείτε το ρομπότ σας με έναν συνδεδεμένο ελεγκτή. Δείτε αυτό το άρθρο για να μάθετε περισσότερα σχετικά με τη χρήση της λειτουργίας Drive.

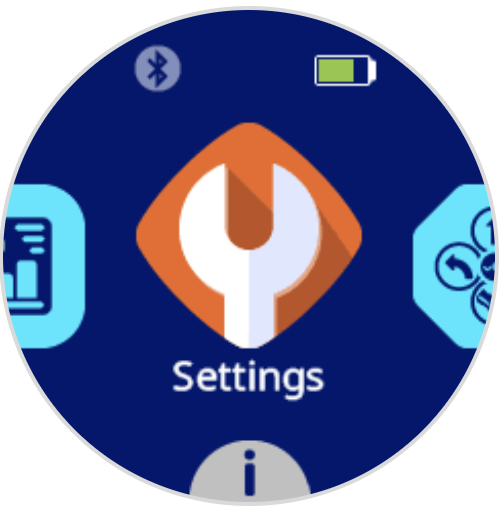

Η οθόνη του ρομπότ AIM με το εικονίδιο Ρυθμίσεις στο κέντρο.

Επιλέγοντας το εικονίδιο Ρυθμίσεις θα ανοίξει το μενού Ρυθμίσεις του ρομπότ. Δείτε αυτό το άρθρο για να μάθετε σχετικά με τις ρυθμίσεις του ρομπότ.

Η οθόνη του ρομπότ AIM με το εικονίδιο Έργων στο κέντρο.

Επιλέγοντας το εικονίδιο Έργα, θα έχετε πρόσβαση σε ένα έργο που έχετε κατεβάσει στο ρομπότ. Δείτε αυτό το άρθρο για να μάθετε σχετικά με τη χρήση έργων στο ρομπότ.

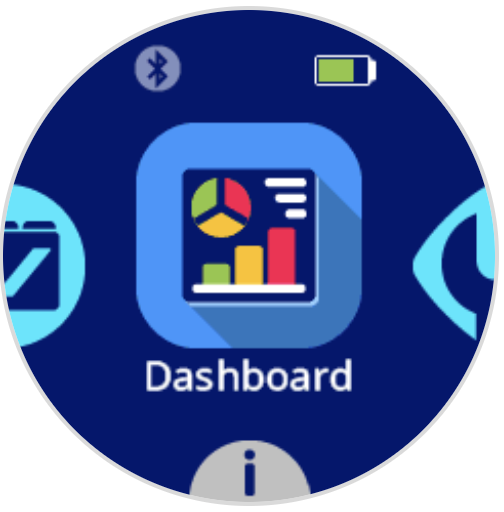

Η οθόνη του ρομπότ AIM με το εικονίδιο του Πίνακα Ελέγχου στο κέντρο.

Επιλέγοντας το εικονίδιο του Πίνακα Ελέγχου θα ανοίξει ο Πίνακας Ελέγχου. Δείτε αυτό το άρθρο για να μάθετε περισσότερα σχετικά με τις λειτουργίες του Πίνακα Ελέγχου.

Η οθόνη του ρομπότ AIM με το εικονίδιο κωδικοποίησης κουμπιών στο κέντρο.

Επιλέγοντας το εικονίδιο Κωδικοποίηση κουμπιών θα ανοίξει η Κωδικοποίηση κουμπιών, ώστε να μπορείτε να κωδικοποιήσετε το ρομπότ με κουμπιά στην οθόνη του ρομπότ.
