Το VEX CTE Workcell έχει σχεδιαστεί για να μιμείται πραγματικές εφαρμογές των workcell εντός της κατασκευαστικής βιομηχανίας. Ο ελικοειδής μεταφορικός ιμάντας είναι ένα από τα πιο συχνά χρησιμοποιούμενα συστήματα μεταφορικών ταινιών για τη συναρμολόγηση και τη μεταφορά υλικών. Μπορείτε να συναρμολογήσετε τις δικές σας προσαρμοσμένες ελικοειδής αλυσίδες πέρα από αυτές που φαίνονται στις οδηγίες κατασκευής κατά την ολοκλήρωση των προκλήσεων.
Σημειώστε ότι το παράδειγμα που παρέχεται παρακάτω βασίζεται στην τυπική διάταξη του ελικοειδούς μεταφορικού ιμάντα. Η ίδια διαδικασία μπορεί να εφαρμοστεί σε μεταφορικούς ιμάντες οποιασδήποτε διαμόρφωσης.

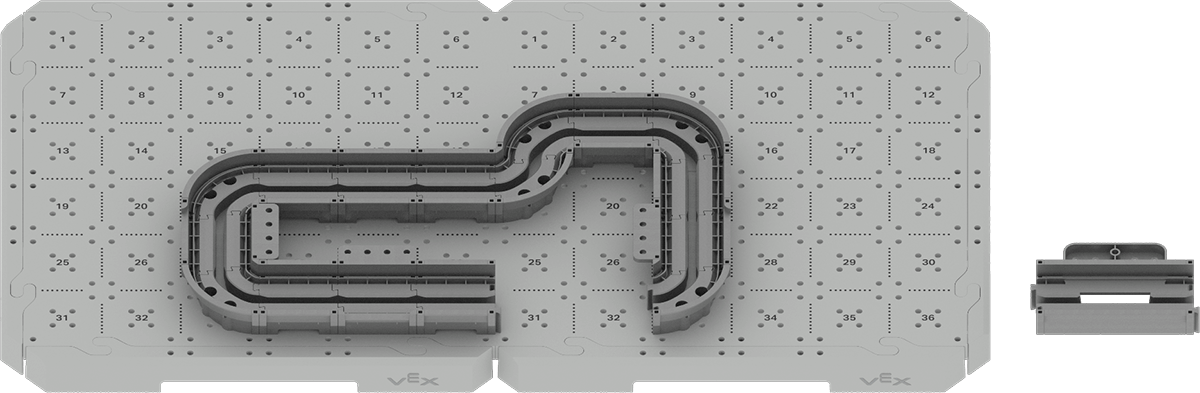

Αρχικά, συναρμολογήστε τα προσαρμοσμένα κομμάτια της γραμμής Serpentine Conveyor για τη γραμμή που θέλετε να φτιάξετε και στερεώστε την στο πλακίδιο CTE. Σημειώστε ότι τα κομμάτια της τροχιάς στροφής θα πρέπει να στερεωθούν στα πλακίδια CTE με βίδες αστεροειδούς κίνησης και παξιμάδια χαμηλού προφίλ.
Αφήστε ένα κενό στην προσαρμοσμένη τροχιά του ελικοειδούς μεταφορικού ιμάντα σας για τον ελικοειδή μεταφορικό ιμάντα - τροχιά μετάδοσης κίνησης. Μην συνδέετε την τροχιά μετάδοσης κίνησης στο υπόλοιπο του ελικοειδούς μεταφορικού ιμάντα σας.
Τοποθετήστε τον Ελικοειδή Μεταφορικό Φορέα - Αλυσίδα στην συναρμολογημένη τροχιά για να δείτε αν χρειάζεται περισσότερες ή λιγότερες αλυσίδες για την επιθυμητή απόσταση. Η αλυσίδα θα πρέπει:
- Εφαρμόστε άνετα στη βάση των κομματιών της ράγας
- Δεν υπάρχει χαλάρωση στο άνοιγμα για το Drive Track
- Δεν χρειάζεται τέντωμα για να χωρέσει στη βάση των κομματιών της ράγας

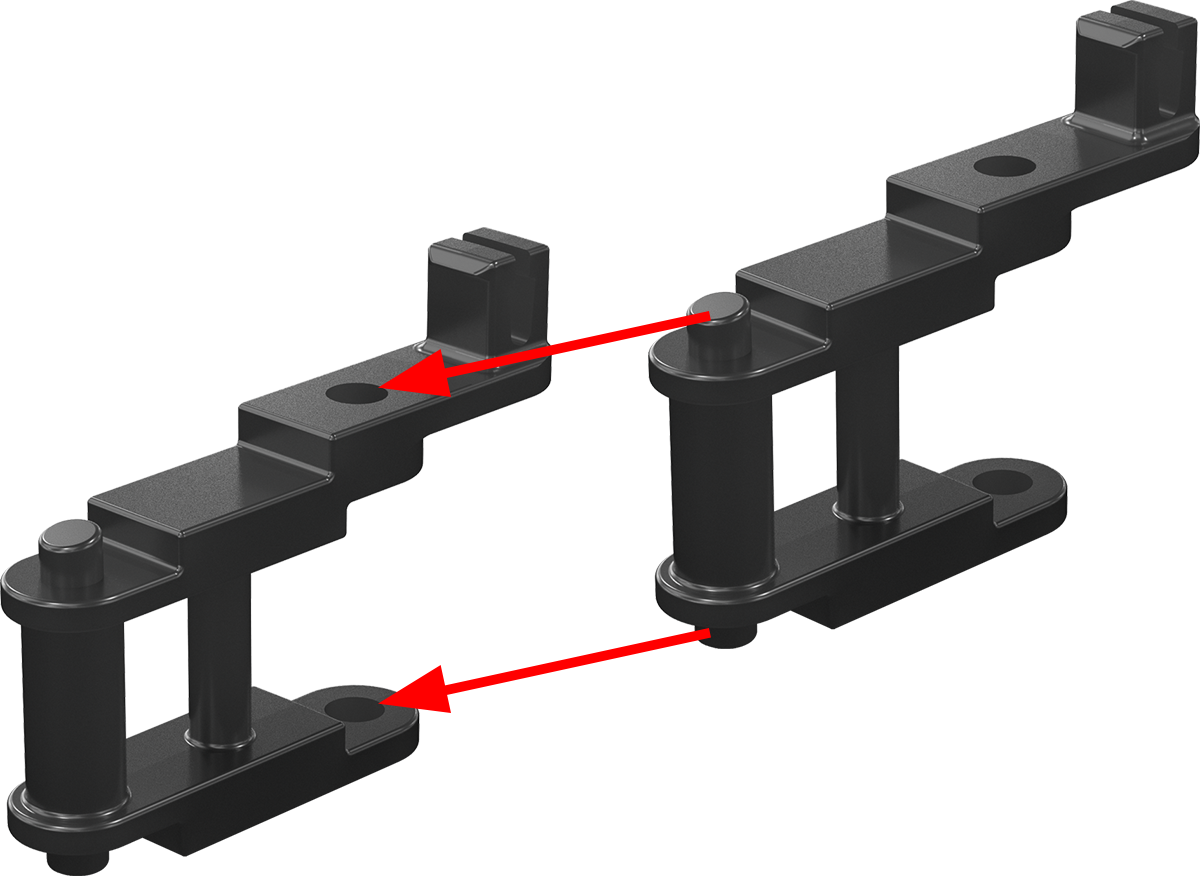

Αποσυνδέστε ή συνδέστε τον ελικοειδή μεταφορικό ιμάντα - Συνδέστε τα κομμάτια με αλυσίδα μέχρι να έχετε το επιθυμητό μήκος για την προσαρμοσμένη τροχιά του ελικοειδούς μεταφορικού ιμάντα σας.
Συνδέστε την αρχή και το τέλος της αλυσίδας με ελικοειδή μεταφορέα για να δημιουργήσετε μια ολοκληρωμένη αλυσίδα.
Για κάθε Ελικοειδή Μεταφορικό Ταινιοδρόμο - Αλυσίδα που χρησιμοποιείτε, θα χρειαστείτε έναν Ελικοειδή Μεταφορικό Ταινιοδρόμο - Πλατφόρμα.
Συνδέστε τον Ελικοειδή Μεταφορικό Ταινιοδρόμο - Πλατφόρμες στον Ελικοειδή Μεταφορικό Ταινιοδρόμο - Αλυσίδα.

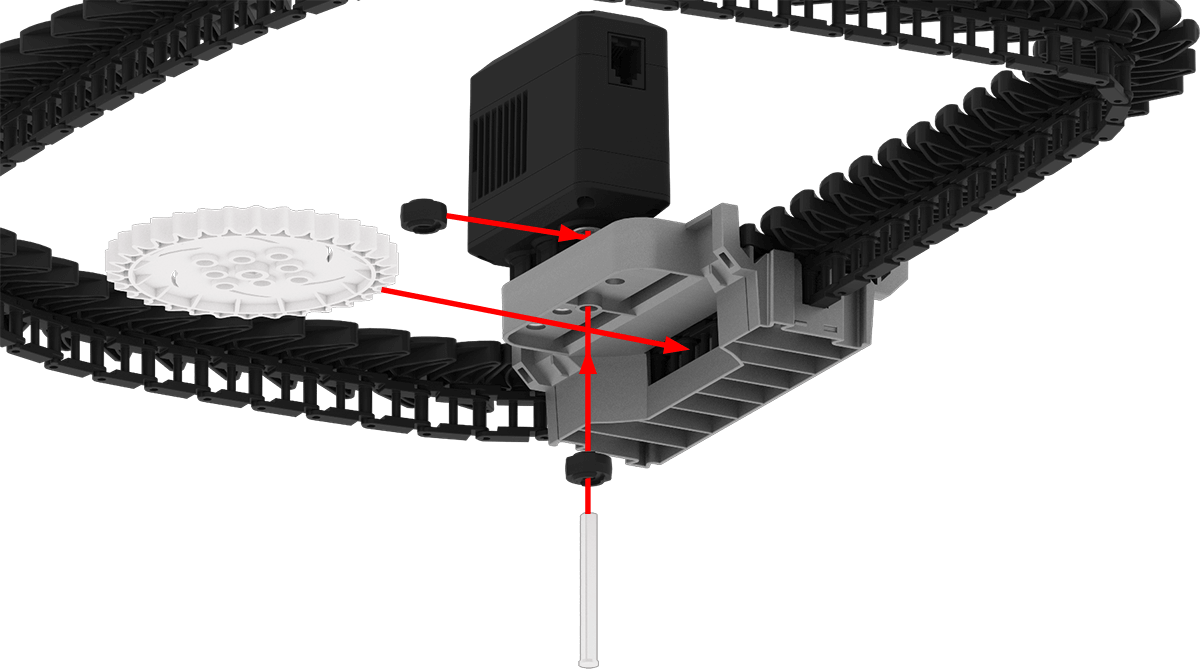

Τοποθετήστε μέρος του συναρμολογημένου ελικοειδούς μεταφορικού ιμάντα - αλυσίδας μέσα στον ελικοειδή μεταφορικό ιμάντα - τροχιά μετάδοσης κίνησης, συνδεδεμένο στον Smart Motor.
Τοποθετήστε ένα ελαστικό κολάρο άξονα κάτω από τον έξυπνο κινητήρα.
Τοποθετήστε τον οδοντωτό τροχό 32 δοντιών στο άνοιγμα του ελικοειδούς μεταφορικού ιμάντα - ράγας μετάδοσης κίνησης.
Τοποθετήστε τον άξονα με το 3 καπάκι μέσα από το γρανάζι, και από πάνω τοποθετήστε το άλλο ελαστικό κολάρο άξονα για να ασφαλίσετε τα εξαρτήματα στη θέση τους.
Συνδέστε τον συναρμολογημένο ελικοειδή μεταφορικό ιμάντα - Αλυσίδα και πλατφόρμες με την ερπύστρια ελικοειδούς μεταφορικού ιμάντα στην υπόλοιπη συναρμολογημένη ερπύστρια του ελικοειδούς μεταφορικού ιμάντα.
Ο προσαρμοσμένος σας ελικοειδής μεταφορικός ιμάντας είναι πλέον έτοιμος!
