Οι μεταφορικοί ιμάντες CTE Workcell έχουν σχεδιαστεί για να μιμούνται τη λειτουργία και τα χαρακτηριστικά των πραγματικών μεταφορικών ιμάντων στον κατασκευαστικό κλάδο. Αυτοί οι μεταφορικοί ιμάντες μπορούν να χρησιμοποιηθούν για τη μεταφορά δίσκων σε διαφορετικά τμήματα του κελιού εργασίας VEX CTE.

Ολοκληρωμένη κατασκευή CTE Workcell.

Το κιτ CTE Workcell περιλαμβάνει δύο τύπους μεταφορικών ιμάντων: Τον Γραμμικό Μεταφορικό Ιμάντα και τον Ελικοειδή Μεταφορικό Ιμάντα . Διαβάστε περισσότερα για κάθε μεταφορικό ιμάντα και τα αντίστοιχα εξαρτήματά του παρακάτω.

Για οδηγίες σχετικά με τον τρόπο κατασκευής των Γραμμικών και Ελικοειδών Μεταφορικών Ταινιών, ανατρέξτε στις Οδηγίες Κατασκευής CTE.

Γραμμικός Μεταφορέας

Δύο κομμάτια γραμμικών στοιχείων μεταφορικού ιμάντα συνδεδεμένα μεταξύ τους.

Ο Γραμμικός Μεταφορικός Ιμάντας έχει σχεδιαστεί για τη μεταφορά υλικών σε ευθεία γραμμή ή γραμμικά, χρησιμοποιώντας τον μεταφορικό ιμάντα. Στις κατασκευαστικές δραστηριότητες, οι γραμμικοί μεταφορικοί ιμάντες συχνά χρησιμεύουν ως ενδιάμεσοι παράγοντες μεταξύ πιο σύνθετων τμημάτων ενός μεγαλύτερου μεταφορικού ιμάντα.

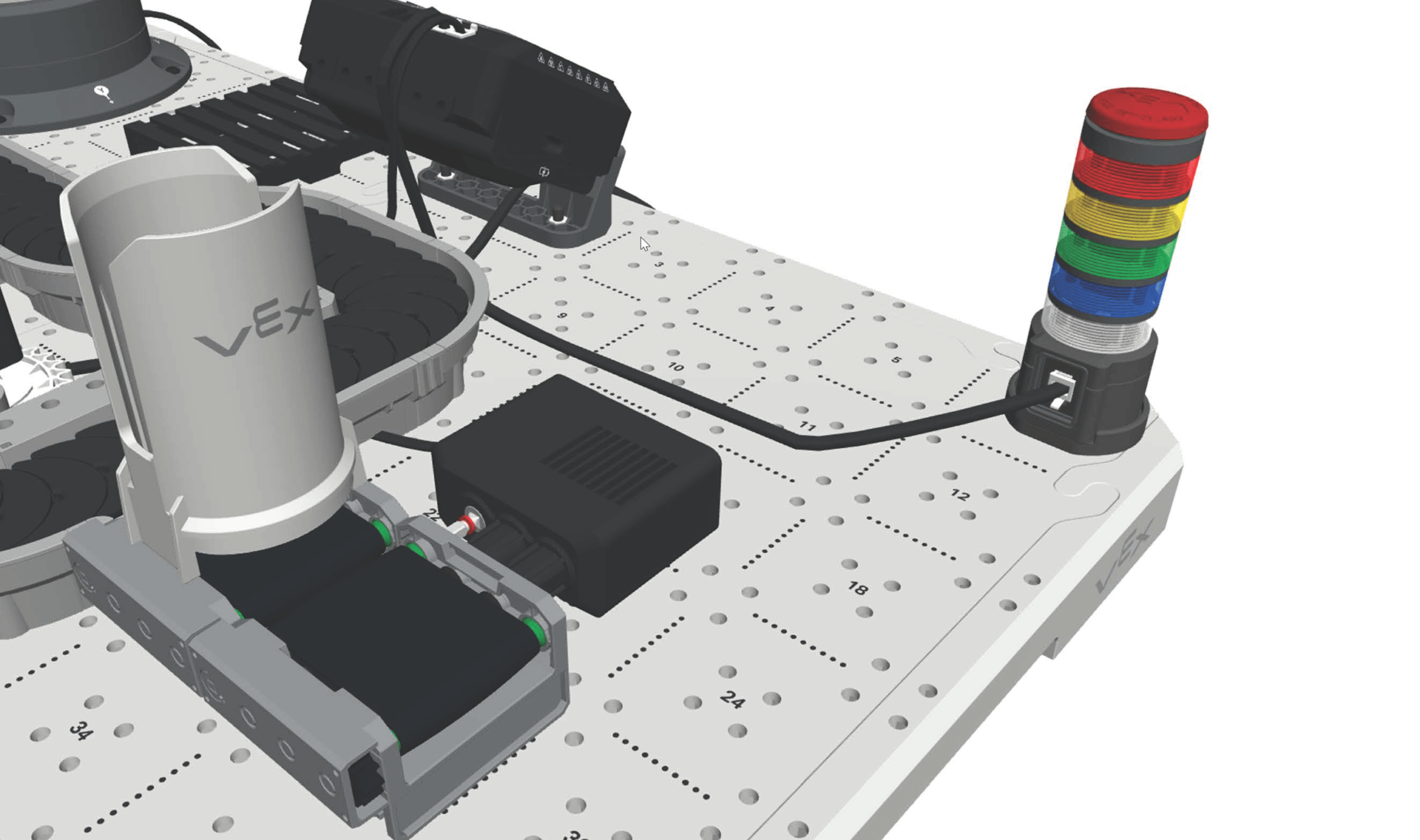

Μεταφορικός ιμάντας CTE Workcell που δείχνει πώς κινούνται τα εξαρτήματα κατά μήκος της ταινίας στο πλαίσιο της μεγαλύτερης κατασκευής.

Εντός του κελιού εργασίας VEX CTE, ο γραμμικός μεταφορέας χρησιμεύει ως σημείο εισόδου και εξόδου για τους δίσκους, περνώντας τους πάνω και έξω από τον μεγαλύτερο ελικοειδή μεταφορέα. Ο φορτωτής δίσκων μπορεί να συνδεθεί στον γραμμικό μεταφορέα για να φορτώσει δίσκους στο κελί εργασίας.

Στοιχεία γραμμικού μεταφορέα

Ο γραμμικός μεταφορέας περιλαμβάνει τα ακόλουθα εξαρτήματα:

Μεμονωμένο γραμμικό στοιχείο μεταφορέα.

Γραμμικός Μεταφορέας

Ο Γραμμικός Μεταφορέας αποτελείται από έναν μεταφορικό ιμάντα μέσα στη δομή στήριξης του μεταφορέα. Τα γρανάζια βρίσκονται μέσα στη δομή στήριξης. Όταν συνδέονται με τον κινητήρα, αυτά τα γρανάζια περιστρέφονται, θέτοντας τον μεταφορικό ιμάντα σε κίνηση.

Το ίδιο γραμμικό στοιχείο μεταφορικού ιμάντα, συνδεδεμένο με έναν κινητήρα με άξονα.

Κάθε σύστημα γραμμικού μεταφορέα απαιτεί έναν γραμμικό μεταφορέα που να συνδέεται με έναν κινητήρα 5,5w. Ο κινητήρας περιστρέφει τα γρανάζια στον μεταφορικό ιμάντα, προκαλώντας την κίνηση του ιμάντα.

Πλαστικό κομμάτι φόρτωσης δίσκου.

Φόρτωση δίσκου

Ο φορτωτής δίσκων κρατά τους δίσκους εν αναμονή της απελευθέρωσής τους στον μεταφορικό ιμάντα. Ο φορτωτής δίσκων μπορεί να χρησιμοποιηθεί είτε με τους γραμμικούς μεταφορείς είτε με τη βάση τροφοδοσίας και τον τροφοδότη δίσκων, για τη διανομή δίσκων χρησιμοποιώντας πνευματικά χειριστήρια.

Για να διαβάσετε περισσότερα σχετικά με το πώς μπορούν να χρησιμοποιηθούν τα πνευματικά συστήματα για την αυτοματοποίηση της μεταφοράς και της ταξινόμησης δίσκων, ανατρέξτε στο άρθρο, Κατανόηση των πνευματικών συστημάτων CTE Workcell

Ο ελικοειδής μεταφορέας

Ο ελικοειδής μεταφορικός ιμάντας CTE Workcell δείχνει τον κύριο ιμάντα, τους κυλίνδρους και τα εξαρτήματα του πλαισίου στήριξης.

Ο ελικοειδής μεταφορικός ιμάντας , που ονομάζεται επίσης φιδωτός ή σπειροειδής μεταφορικός ιμάντας, αποτελείται από διασυνδεδεμένους ιμάντες και πλατφόρμες διατεταγμένες σε μια σειρά από στροφές και στροφές, που μοιάζουν με φίδι. Αυτοί οι μεταφορείς έχουν σχεδιαστεί για να μεγιστοποιούν τη χρήση του διαθέσιμου χώρου.

Εξαρτήματα ελικοειδούς μεταφορικού ιμάντα

Ο ελικοειδής μεταφορικός ιμάντας περιλαμβάνει τα ακόλουθα εξαρτήματα:

Αλυσίδα και πλατφόρμες

Η αλυσίδα και οι πλατφόρμες αποτελούν τα κινούμενα εξαρτήματα του ελικοειδούς μεταφορικού ιμάντα.

Κομμάτια αλυσίδας ελικοειδούς μεταφορικού ιμάντα συνδεδεμένα σε μια μακριά γραμμή περιέλιξης.

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Αλυσίδα

Η αλυσίδα αποτελείται από συνδεδεμένους κρίκους. Η αλυσίδα στο κιτ CTE Workcell ξεκινά με 80 συνδέσμους. Το μήκος της αλυσίδας μπορεί να τροποποιηθεί για να καλύψει τις ανάγκες της κατασκευής σας. Δείτε αυτό το άρθρο για πληροφορίες σχετικά με την κατασκευή ενός προσαρμοσμένου ελικοειδούς μεταφορικού ιμάντα.

Η αλυσίδα συνδέει την επιφάνεια του μεταφορικού ιμάντα (τις πλατφόρμες) με την τροχιά, συμπεριλαμβανομένου ενός οδοντωτού τροχού, προκειμένου να ελέγχει την κίνηση του μεταφορικού ιμάντα.

Κομμάτι πλατφόρμας ελικοειδούς μεταφορικού φορέα σε σχήμα ημίσειας φεγγαριού.

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Πλατφόρμα

Ο Ελικοειδής Μεταφορικός Ιμάντας - Πλατφόρμα είναι η επιφάνεια του μεταφορικού ιμάντα που αλληλεπιδρά με αντικείμενα. Αυτά τα κομμάτια κουμπώνουν στην επιφάνεια της αλυσίδας.

Κομμάτια κομματιών

Τα κομμάτια ερπύστριας είναι τμήματα της βάσης του ελικοειδούς μεταφορικού ιμάντα που χρησιμοποιούνται για τη σύνδεση συσκευών στον μεταφορικό ιμάντα και του μεταφορικού ιμάντα με τα πλακίδια CTE.

Ευθύγραμμο κομμάτι τροχιάς ελικοειδούς μεταφορικού ιμάντα.

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Ευθεία Τροχιά

Ο Ελικοειδής Μεταφορικός Ιμάντας - Ευθεία Τροχιά είναι ένα τμήμα του μεταφορικού ιμάντα που διατηρεί μια ευθύγραμμη διαδρομή.

Καμπύλο κομμάτι ερπύστριας με ελικοειδή μεταφορική ταινία.

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Στροφή

Ο ελικοειδής μεταφορικός ιμάντας - Η τροχιά στροφής δημιουργεί μια στροφή 90 μοιρών για τον μεταφορικό ιμάντα.

Κομμάτι τροχιάς κίνησης ελικοειδούς μεταφορικού ιμάντα.

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Γραμμή Οδήγησης

Ο Ελικοειδής Μεταφορικός Ιμάντας - Drive Track είναι το κομμάτι με θέσεις τοποθέτησης για κινητήρα 5,5w και Sprocket. Αυτά συνδέονται με την Αλυσίδα και τροφοδοτούν την περιστροφή της, η οποία με τη σειρά της κινεί τις Πλατφόρμες.

Κομμάτι γραμμής εκτροπής ελικοειδούς μεταφορικού ιμάντα.

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Εκτροπέας Τροχιάς

Ο Ελικοειδής Μεταφορικός Ιμάντας - Ράγα Εκτροπής περιλαμβάνει μια θέση τοποθέτησης για τον Πύργο Πνευματικού Εκτροπέα για την ανακατεύθυνση ή την ταξινόμηση αντικειμένων σε διαφορετικές διαδρομές ή προορισμούς εντός του μεγαλύτερου μεταφορικού ιμάντα. Η άλλη πλευρά αυτής της τροχιάς περιλαμβάνει ένα άνοιγμα για να μετακινούνται οι δίσκοι από τον μεταφορικό ιμάντα σε ένα άλλο σύστημα.
