Επισκόπηση του κιτ CTE Workcell

Το κιτ CTE Workcell διαθέτει πολλά εξαρτήματα και είναι συσκευασμένα σε μια ποικιλία από κουτιά και πλαστικές σακούλες. Η κατανόηση των εξαρτημάτων κάθε κουτιού είναι χρήσιμη για την γρήγορη και αποτελεσματική εύρεση εξαρτημάτων. Το ακόλουθο άρθρο θα παρέχει μια επισκόπηση των περιεχομένων κάθε κουτιού που μπορεί να ανατρέξει και να χρησιμοποιηθεί σε ένα περιβάλλον τάξης. Για μια εις βάθος ματιά στο άνοιγμα της συσκευασίας του CTE Workcell Kit, παρακολουθήστε το παρακάτω βίντεο!

Αυτό το άρθρο περιγράφει κάθε κομμάτι του CTE Workcell Kit, οργανωμένο ανά κουτί, και παρέχει τις ακόλουθες πληροφορίες σε μορφή πίνακα από αριστερά προς τα δεξιά:

  • Μέρος: Αυτό είναι το όνομα του μέρους. Χρησιμοποιήστε αυτό ως αναφορά ενώ ακολουθείτε τις οδηγίες κατασκευής για το CTE Workcell.
  • Φωτογραφία: Αυτή είναι μια εικόνα του εξαρτήματος. Χρησιμοποιήστε αυτό ως αναφορά κατά την αποσυσκευασία του κιτ σας και την κατασκευή του CTE Workcell.
  • Ποσότητα: Αυτή είναι η ποσότητα κάθε παρεχόμενου εξαρτήματος. Χρησιμοποιήστε αυτό για να βεβαιωθείτε ότι έχετε τον σωστό αριθμό εξαρτημάτων σε κάθε θέση στον Κάδο ή τον Δίσκο κατά την αποσυσκευασία.
  • Σκοπός: Αυτή η στήλη παρέχει πληροφορίες σχετικά με τον τρόπο με τον οποίο το εξάρτημα ή τα εξαρτήματα σε αυτό το κιτ, την τσάντα ή το κουτί θα χρησιμοποιηθούν σε κατασκευές CTE ή/και στις Εργαστηριακές Μονάδες CTE STEM.
  • Τοποθεσία: Αυτή είναι μια εικόνα του κουτιού με μια επισήμανση στο σημείο που μπορεί να βρεθεί το εξάρτημα. Αυτές οι πληροφορίες μπορούν επίσης να φανούν χρήσιμες κατά την κατασκευή του CTE Workcell, εάν χρειάζεται υπενθύμιση για το πού βρίσκεται ένα εξάρτημα.
    • Ορισμένα μέρη βρίσκονται κάτω από άλλα στο κιτ. Θα συμπεριληφθούν σημειώσεις που θα εξηγούν πού βρίσκονται ορισμένα αντικείμενα.
    • Επιλέξτε την εικόνα για μεγέθυνση.

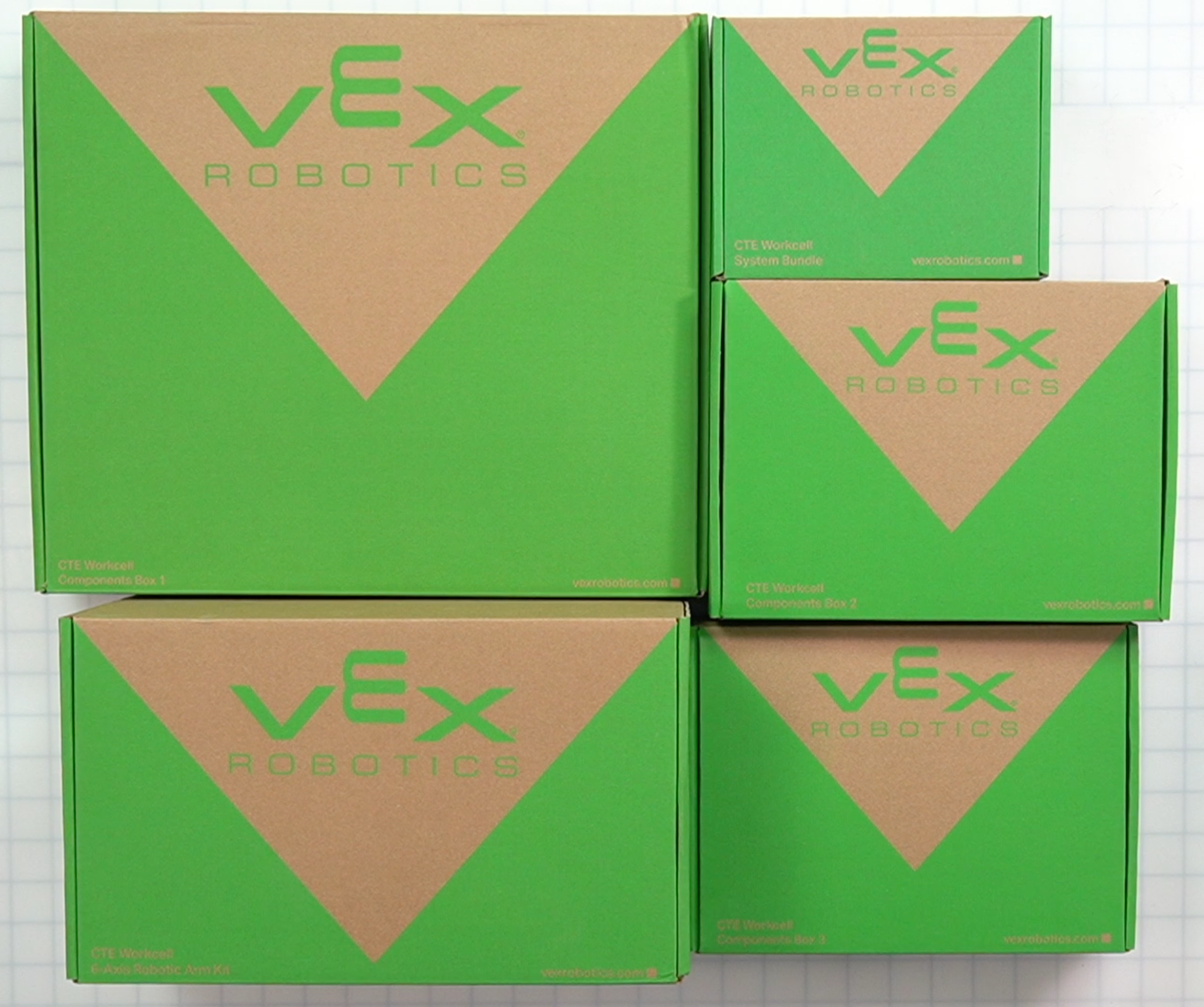

Και τα πέντε κουτιά περιλαμβάνονται στο κιτ CTE Workcell.

Κουτί κιτ ρομποτικού βραχίονα 6 αξόνων

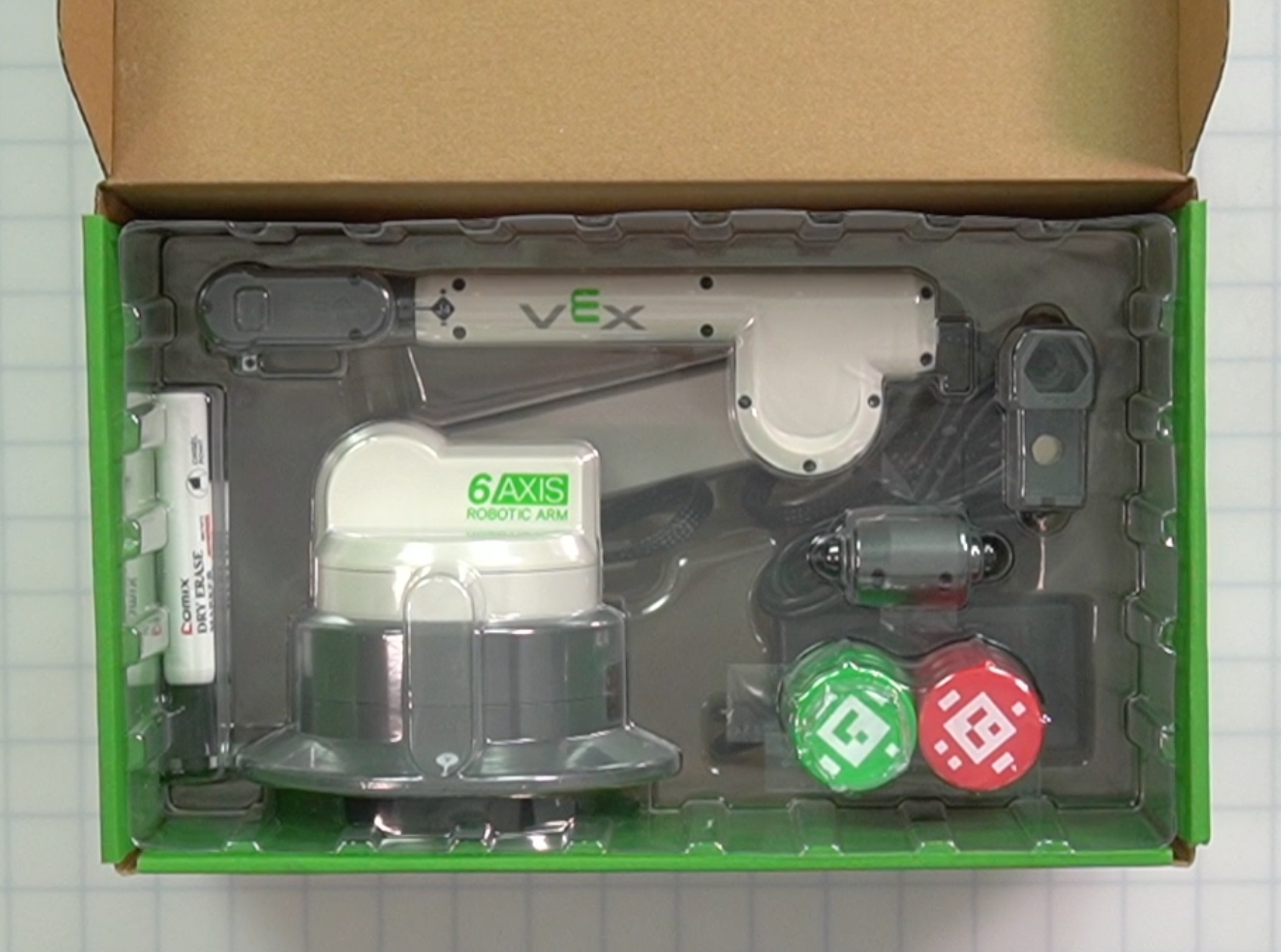

Μια εικόνα από πάνω προς τα κάτω του κουτιού του κιτ βραχίονα Rooti 6 αξόνων που δείχνει τη θέση όλων των κομματιών σε αυτό το κουτί.

Μέρος Φωτογραφία Ποσότητα Σκοπός Τοποθεσία

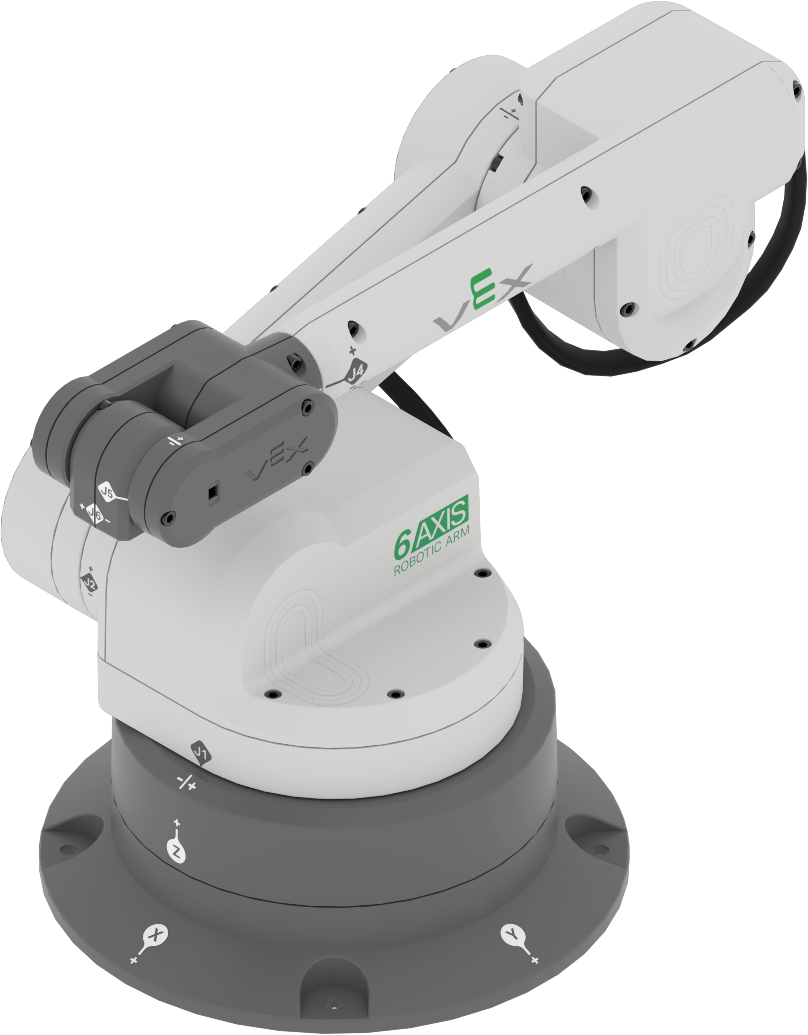

Ρομποτικός βραχίονας 6 αξόνων Ρομποτικός βραχίονας 6 αξόνων VEX CTE 1 Χρησιμοποιείται για την μοντελοποίηση εννοιών βιομηχανικής ρομποτικής στον πραγματικό κόσμο. Κουτί κιτ με αφαιρεμένο τον πλαστικό δίσκο και επισημασμένη τη θέση του βραχίονα στο κέντρο του κουτιού.

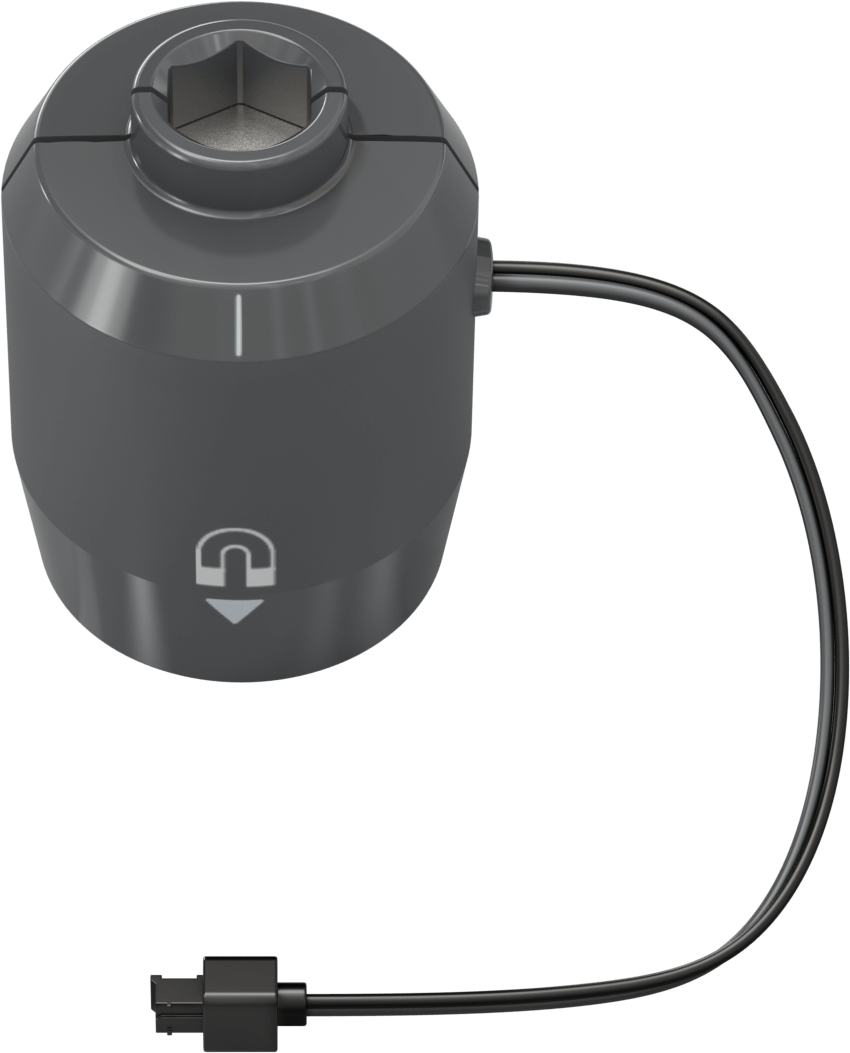

Εργαλείο συλλογής μαγνήτη Τελικός τελεστής εργαλείου συλλογής μαγνήτη 1 Ένας από τους τελικούς ενεργοποιητές που χρησιμοποιούνται με τον βραχίονα 6 αξόνων για τη συλλογή δίσκων και κύβων.

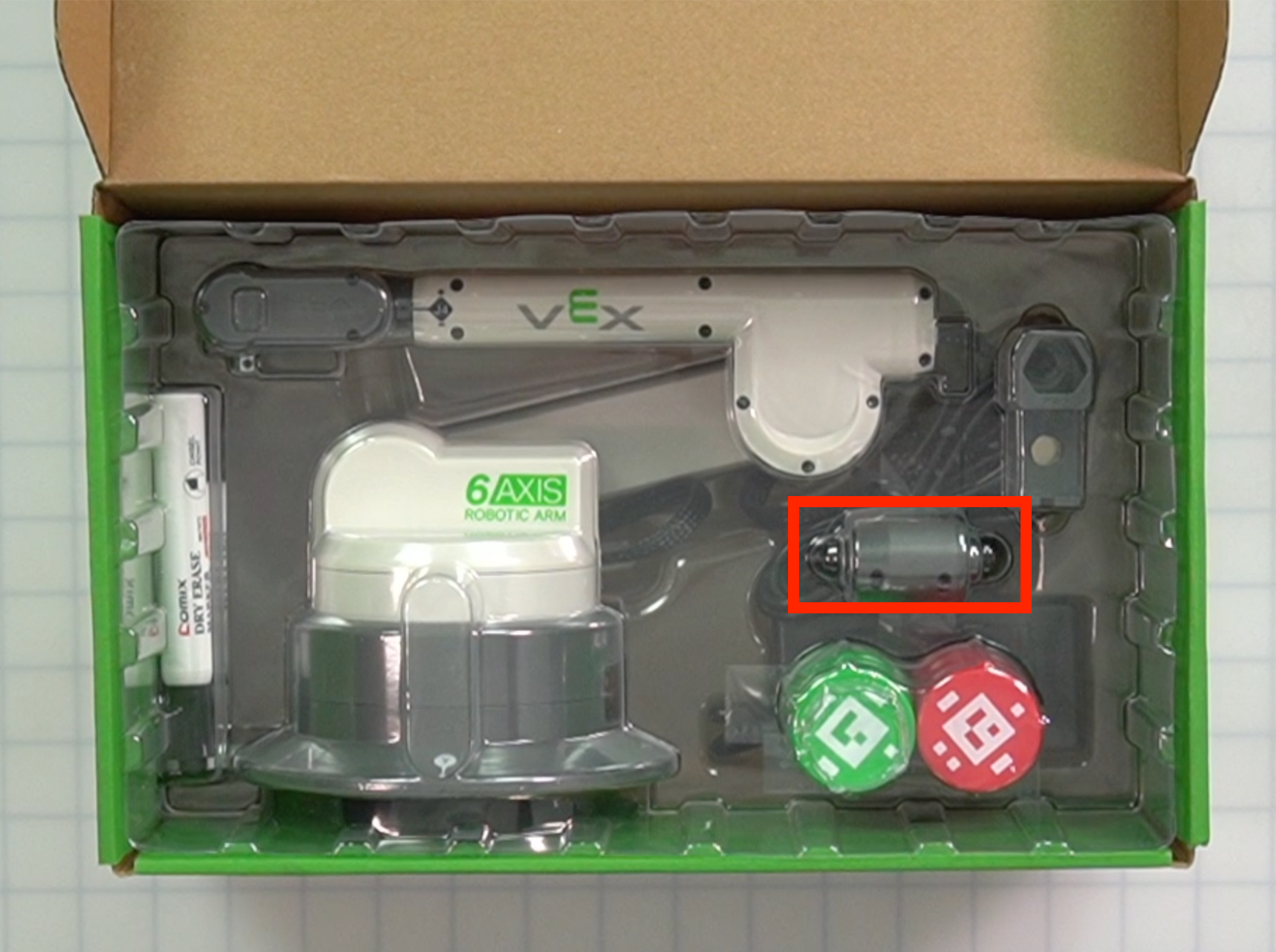

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κουτί, στον πλαστικό δίσκο.

Σημείωση:Το εργαλείο συλλογής μαγνήτη συγκρατείται στο πάνω πλαστικό τμήμα του κουτιού. Αφαιρέστε το ένθετο για να έχετε πρόσβαση στο αντικείμενο από την κάτω πλευρά αυτού του κομματιού.

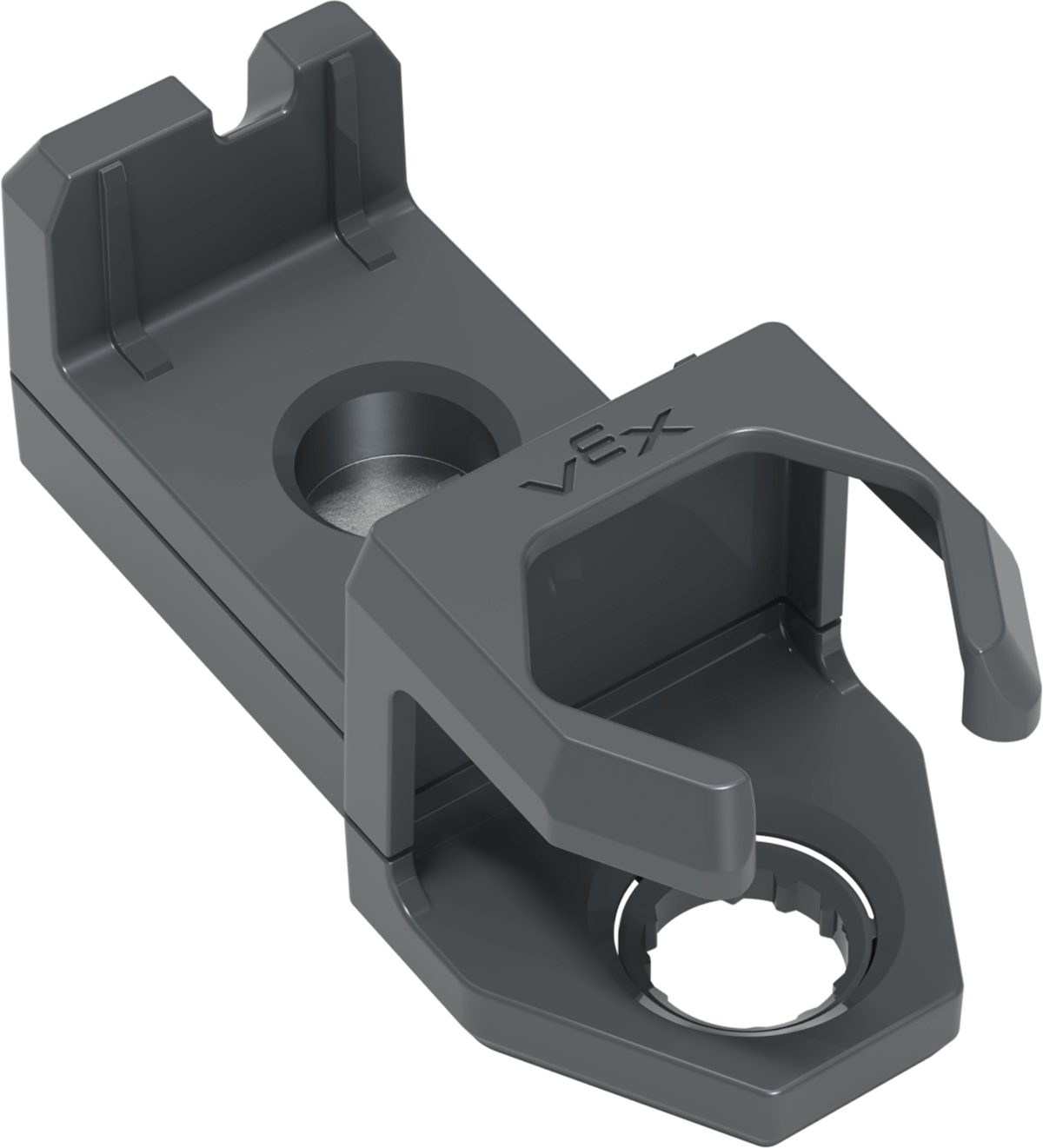

Εργαλείο θήκης στυλό Τελικός τελεστής εργαλείου θήκης στυλό. 1 Ένας από τους τελικούς ενεργοποιητές που χρησιμοποιούνται με τον βραχίονα 6 αξόνων για τη συγκράτηση ενός δείκτη στεγνού σβήματος.

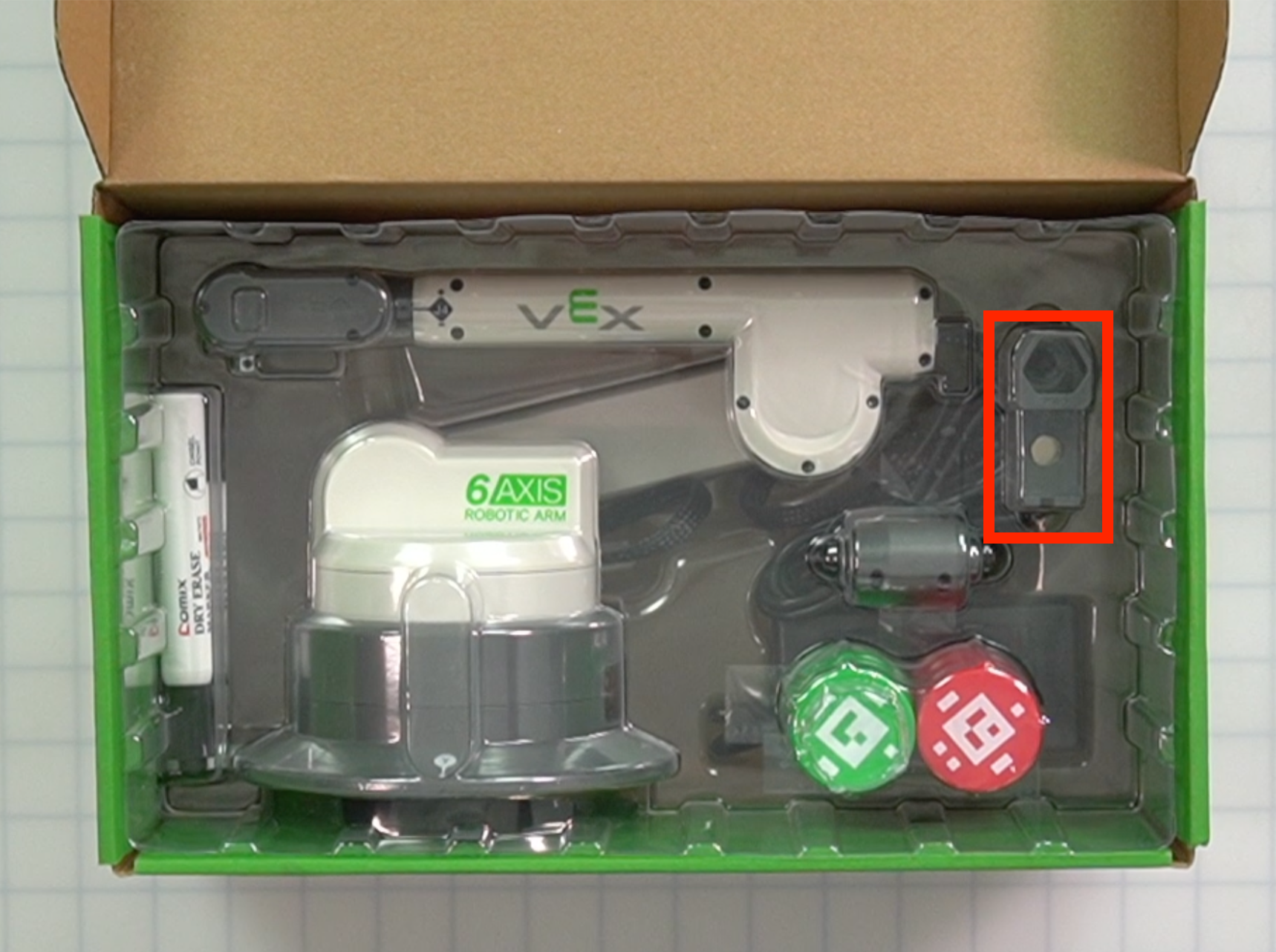

Θέσεις των τελικών τελεστών του κιτ CTE Workcell στο κουτί, στον πλαστικό δίσκο.

Σημείωση:Το εργαλείο θήκης στυλό βρίσκεται στο πάνω πλαστικό τμήμα του κουτιού. Αφαιρέστε το ένθετο για να έχετε πρόσβαση στο αντικείμενο από την κάτω πλευρά αυτού του κομματιού.

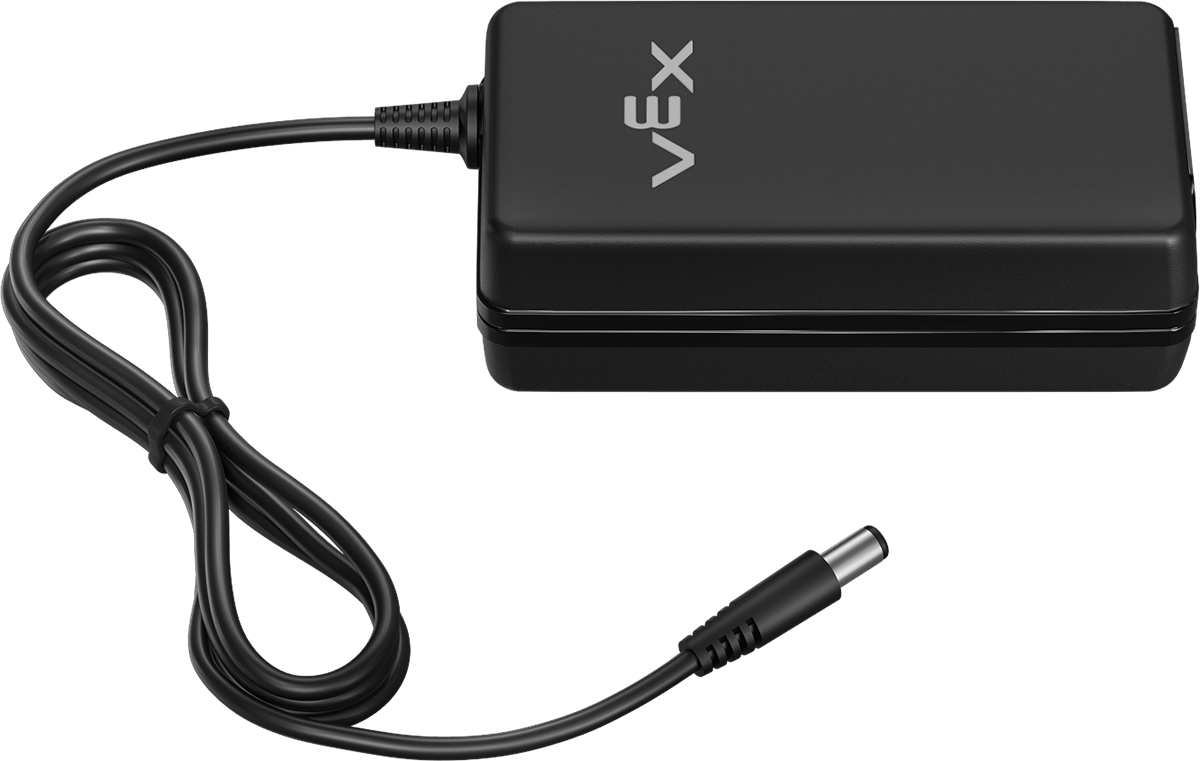

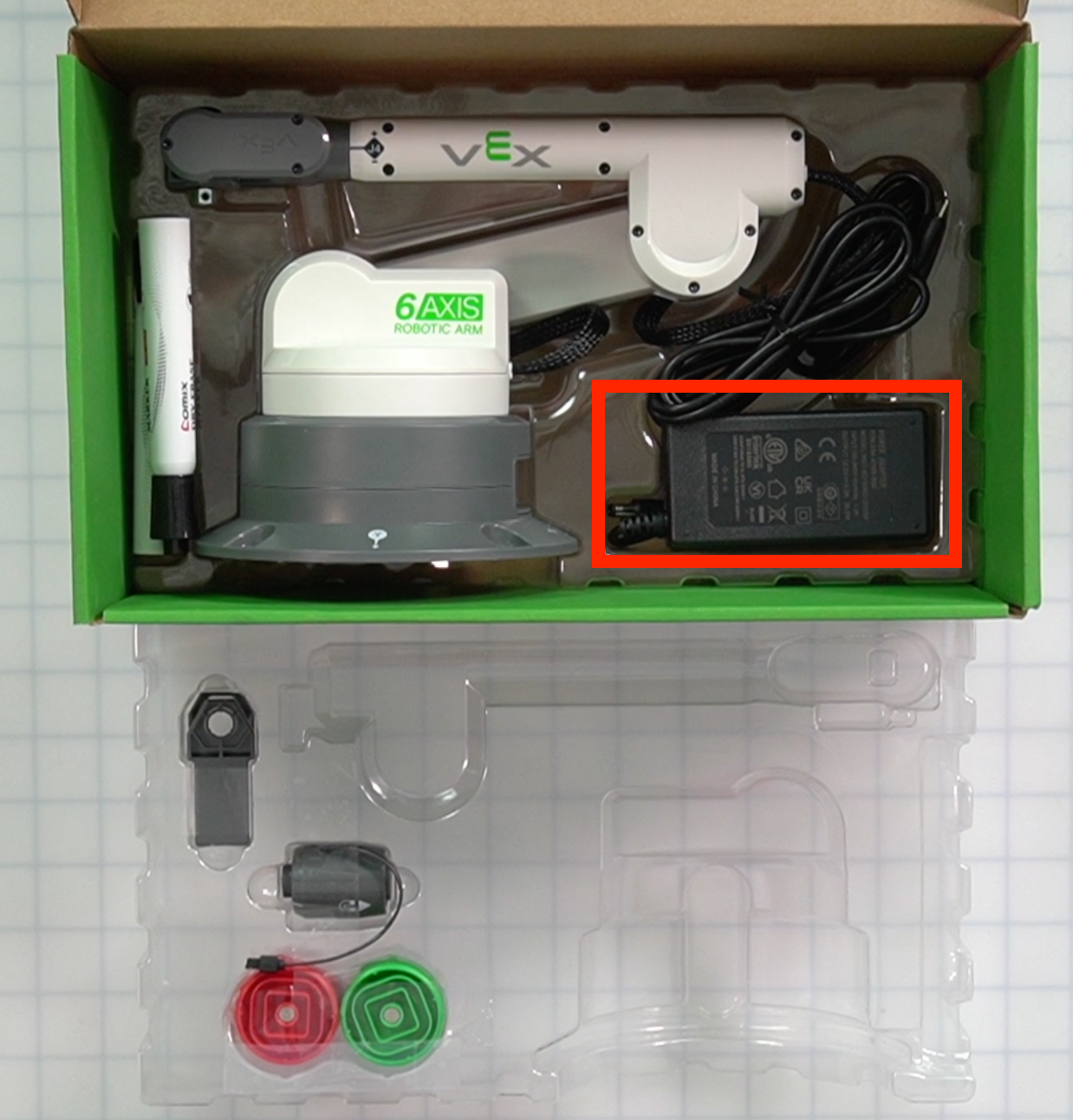

Προσαρμογέας ρεύματος Προσαρμογέας ρεύματος CTE. 1 Χρησιμοποιείται με το καλώδιο τροφοδοσίας για την τροφοδοσία του βραχίονα 6 αξόνων. Θέσεις εξαρτημάτων του κιτ CTE Workcell κάτω δεξιά στον βραχίονα.

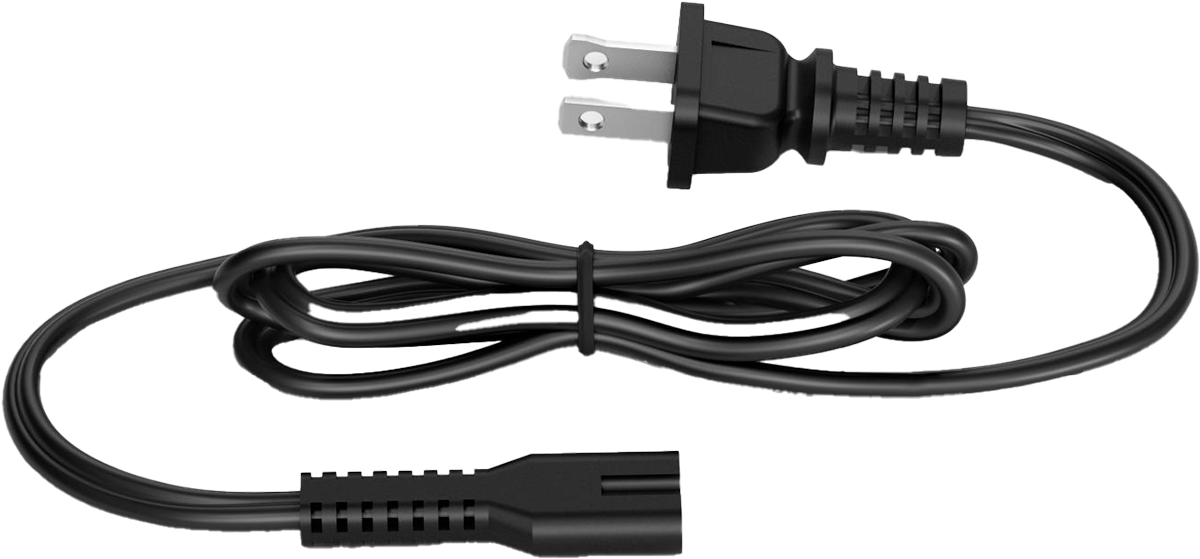

Καλώδιο τροφοδοσίας – Τύπος Α ΗΠΑ Καλώδιο τροφοδοσίας CTE. 1 Χρησιμοποιείται με τον προσαρμογέα ρεύματος για την τροφοδοσία του βραχίονα 6 αξόνων.

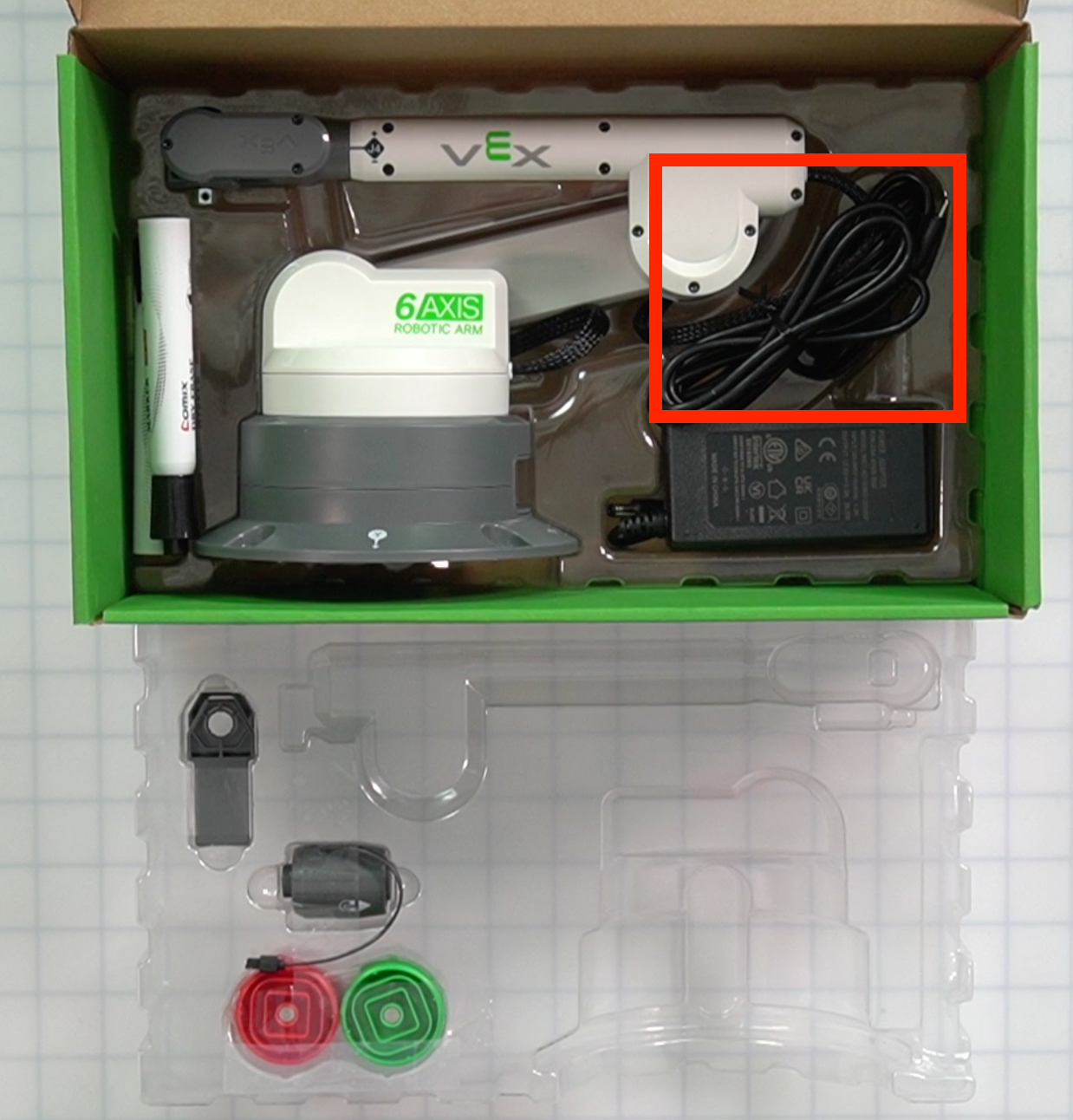

Θέσεις εξαρτημάτων του κιτ CTE Workcell στα δεξιά του βραχίονα.

Σημείωση:Το καλώδιο τροφοδοσίας και το καλώδιο USB συγκρατούνται στην ίδια περιοχή του κουτιού.

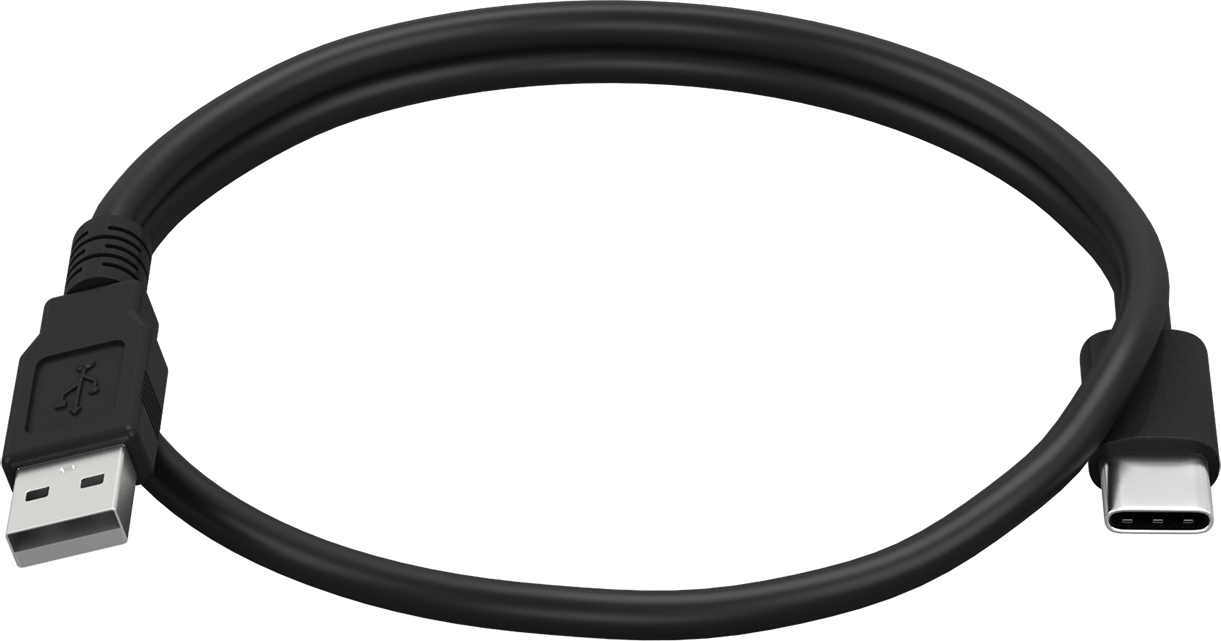

Καλώδιο USB (AC) 1 μ. Καλώδιο USB C 1 Για τη σύνδεση του βραχίονα 6 αξόνων ή του εγκεφάλου ρομπότ σε έναν υπολογιστή. Χρησιμοποιείται επίσης για τη φόρτιση της μπαταρίας.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στα δεξιά του βραχίονα.

Σημείωση:Το καλώδιο τροφοδοσίας και το καλώδιο USB συγκρατούνται στην ίδια περιοχή του κουτιού.

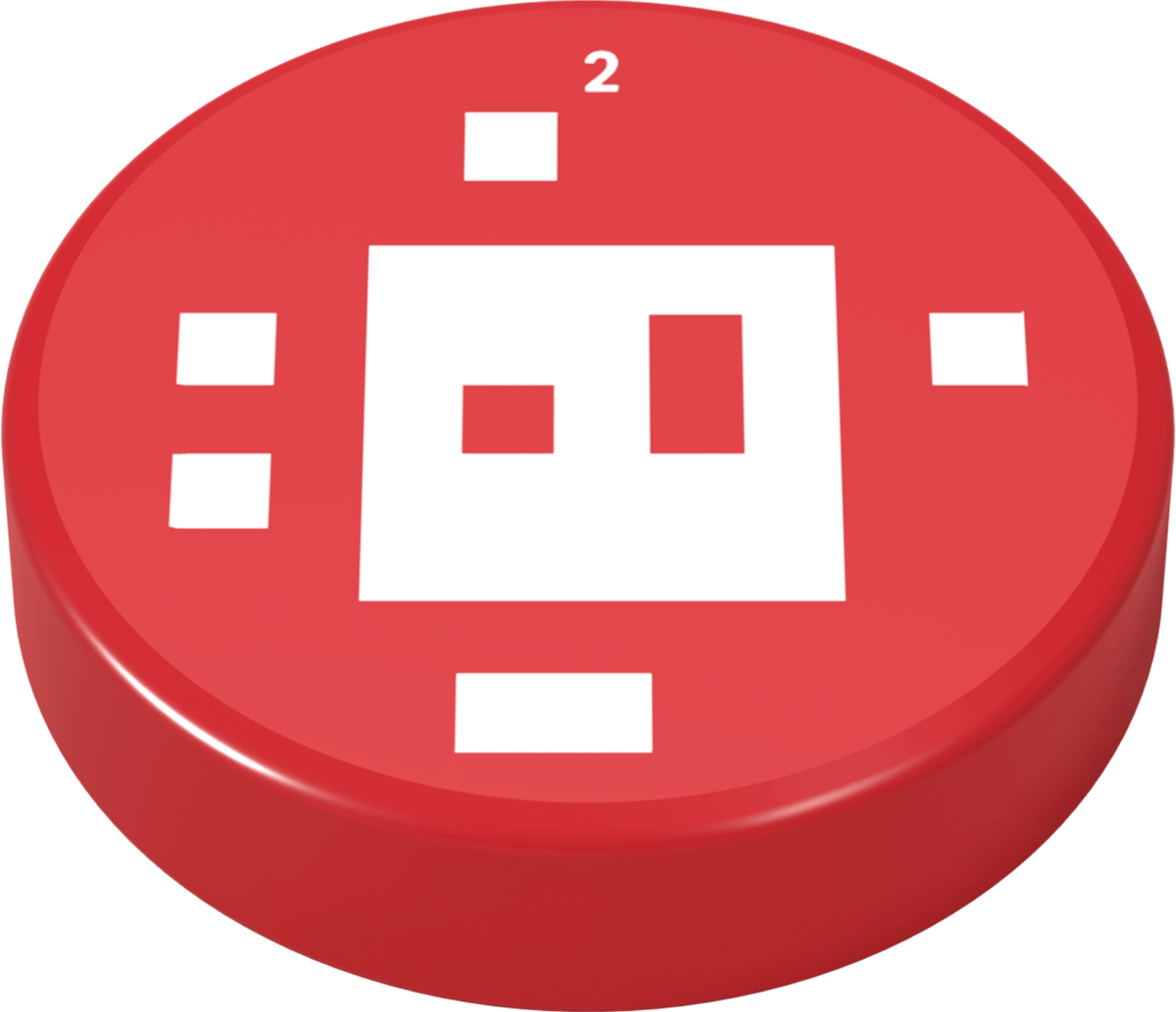

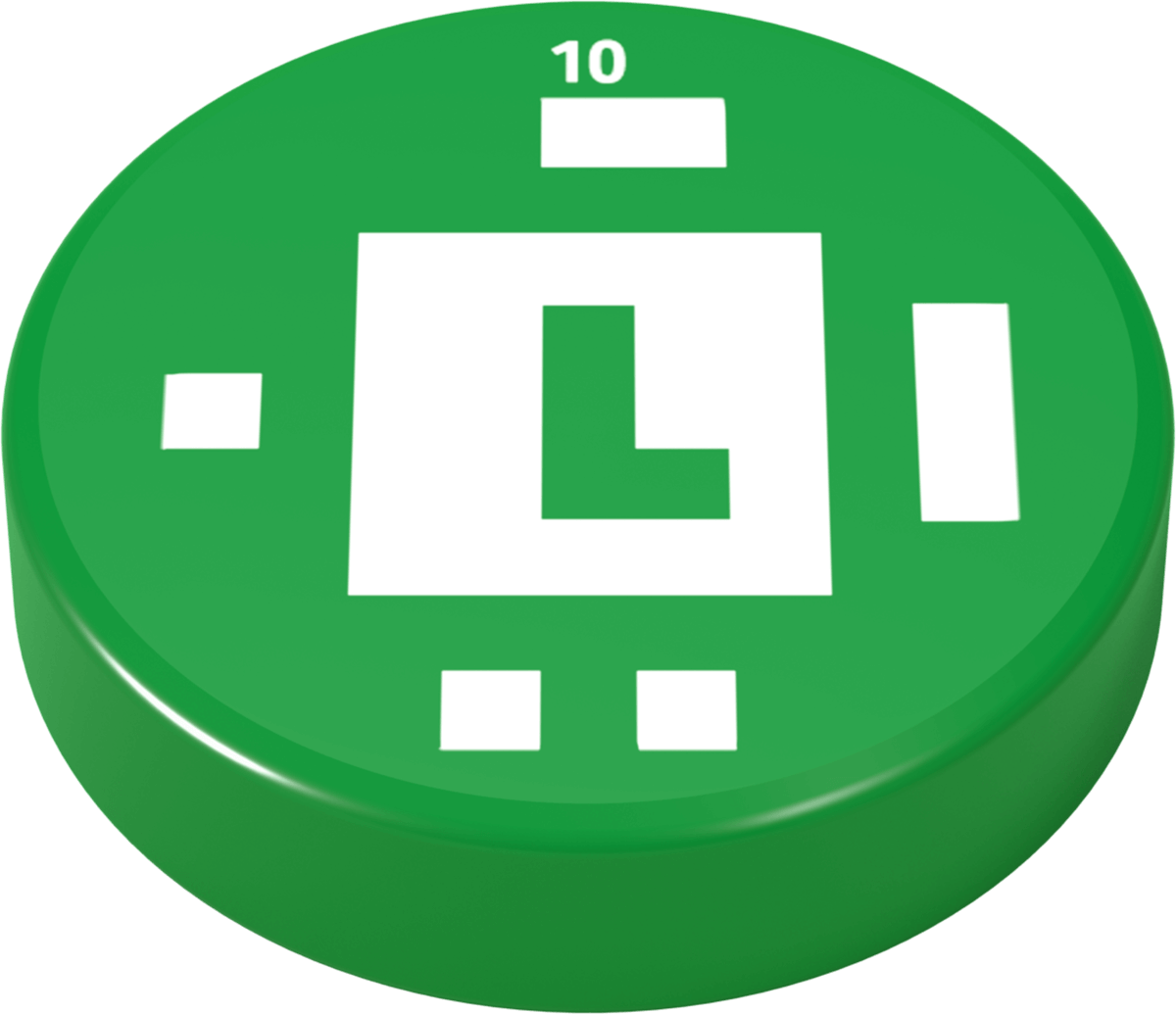

Δίσκος Ένας πράσινος δίσκος.Ένας κόκκινος δίσκος.

5 Κόκκινο

5 Πράσινο

Χρησιμοποιείται σε δραστηριότητες προσομοίωσης αντικειμένων σε περιβάλλον βιομηχανικής ρομποτικής.

Σημείωση: Κάθε δίσκος εμφανίζει διαφορετική ετικέτα AprilTag. Αυτή η λειτουργία θα εξηγηθεί σε μελλοντική ενημέρωση.

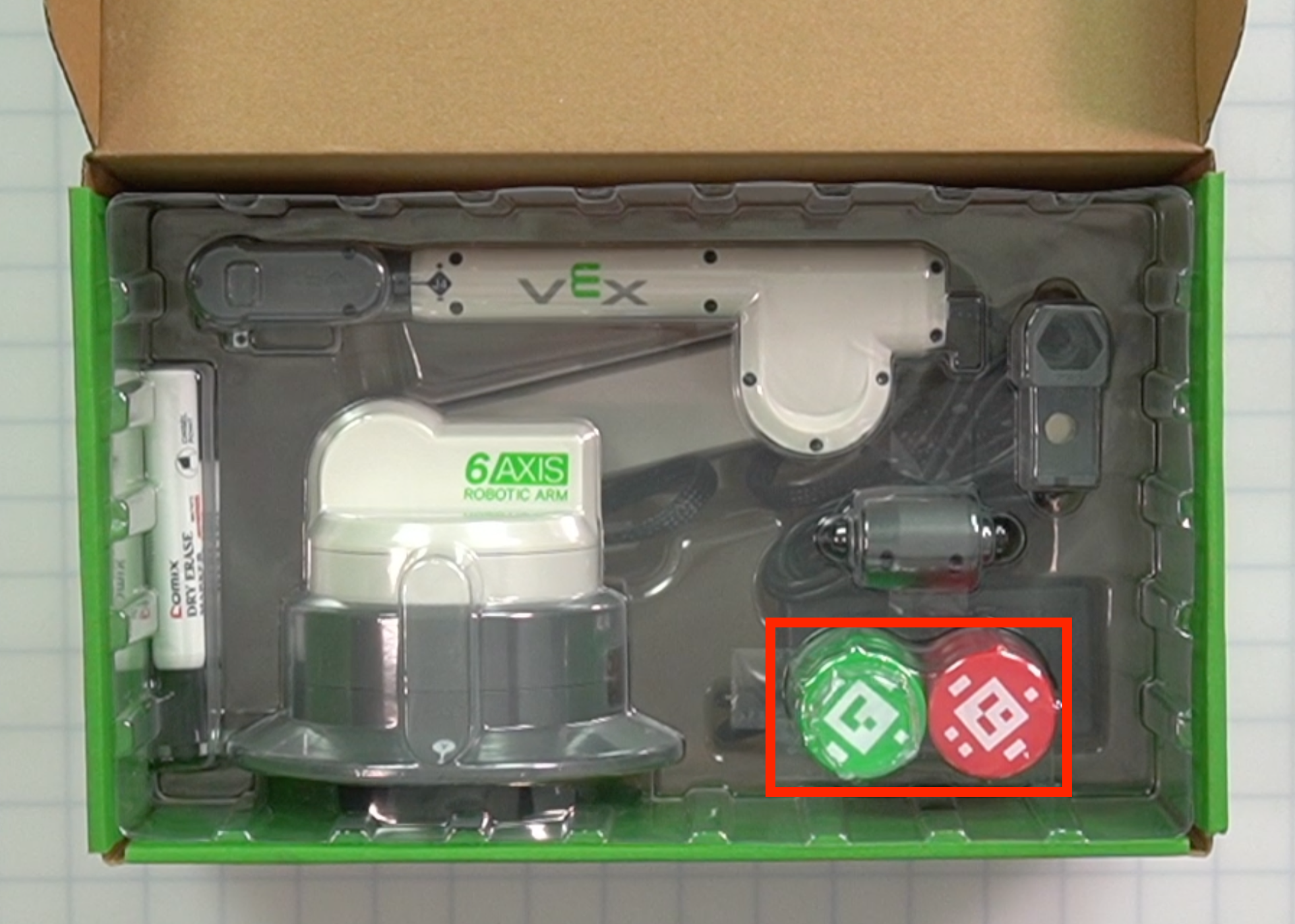

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή πλευρά του πλαστικού δίσκου.

Σημείωση:Οι δίσκοι συγκρατούνται στο πάνω πλαστικό τμήμα του κουτιού. Αφαιρέστε το ένθετο για να έχετε πρόσβαση στα αντικείμενα από την κάτω πλευρά αυτού του κομματιού.

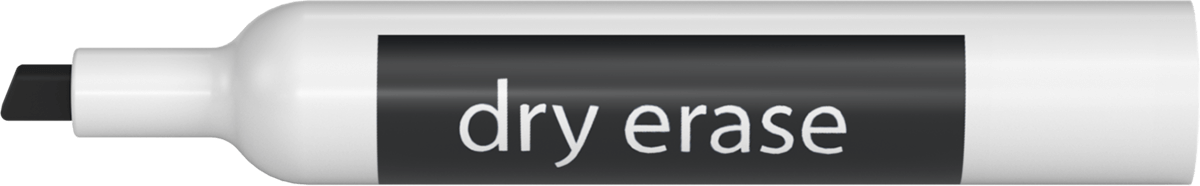

Μαρκαδόρος στεγνού σβήματος Μαρκαδόρος στεγνού σβήματος. 2 Για τοποθέτηση στο Εργαλείο Θήκης Στυλό και σχεδίαση στην Επιφάνεια Ξηρής Διαγραφής. Θέσεις εξαρτημάτων του κιτ CTE Workcell στα αριστερά του βραχίονα.

Συσκευασία συστήματος

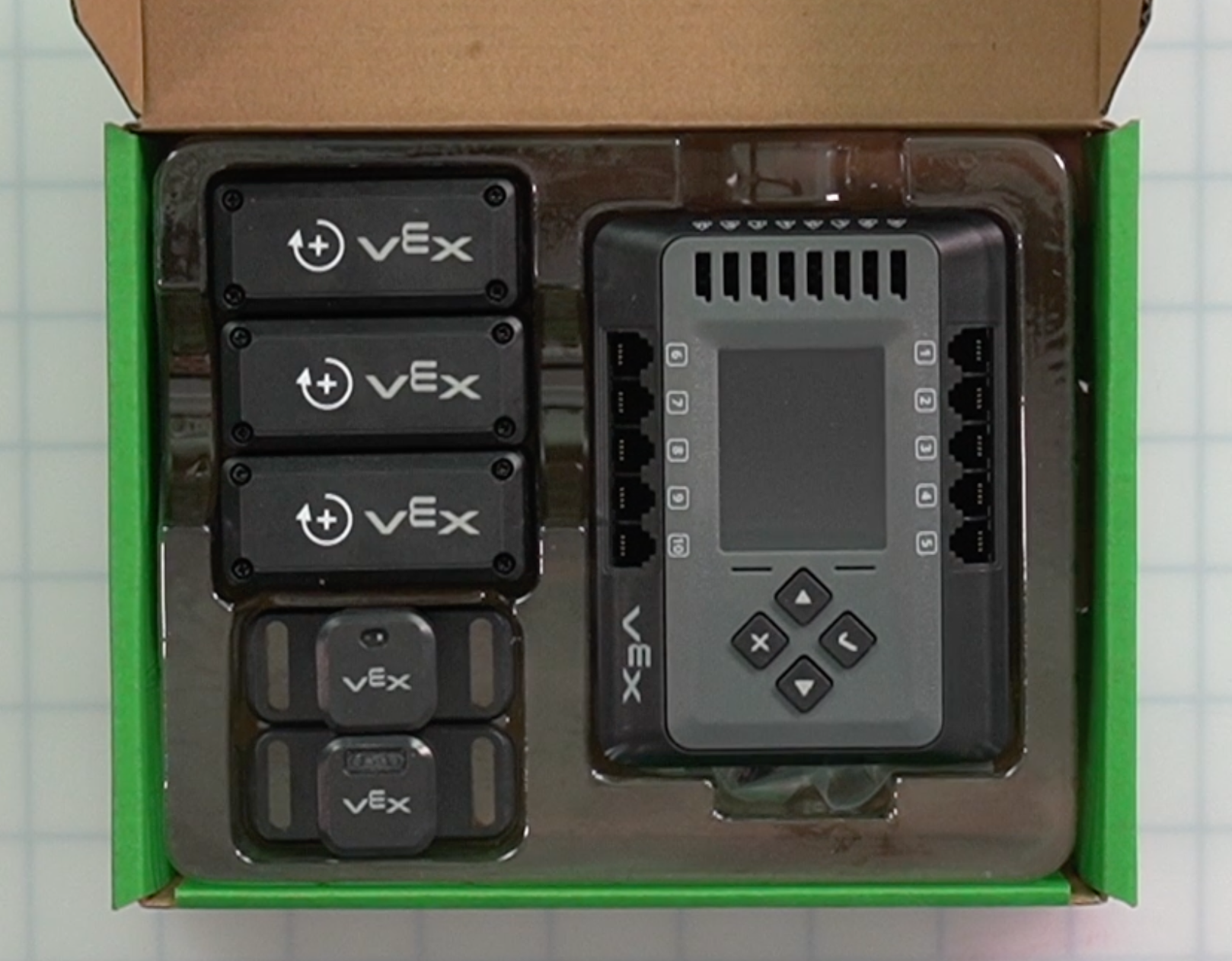

Εικόνα από πάνω προς τα κάτω του System Bundle Box.

Μέρος Φωτογραφία Ποσότητα Σκοπός Τοποθεσία

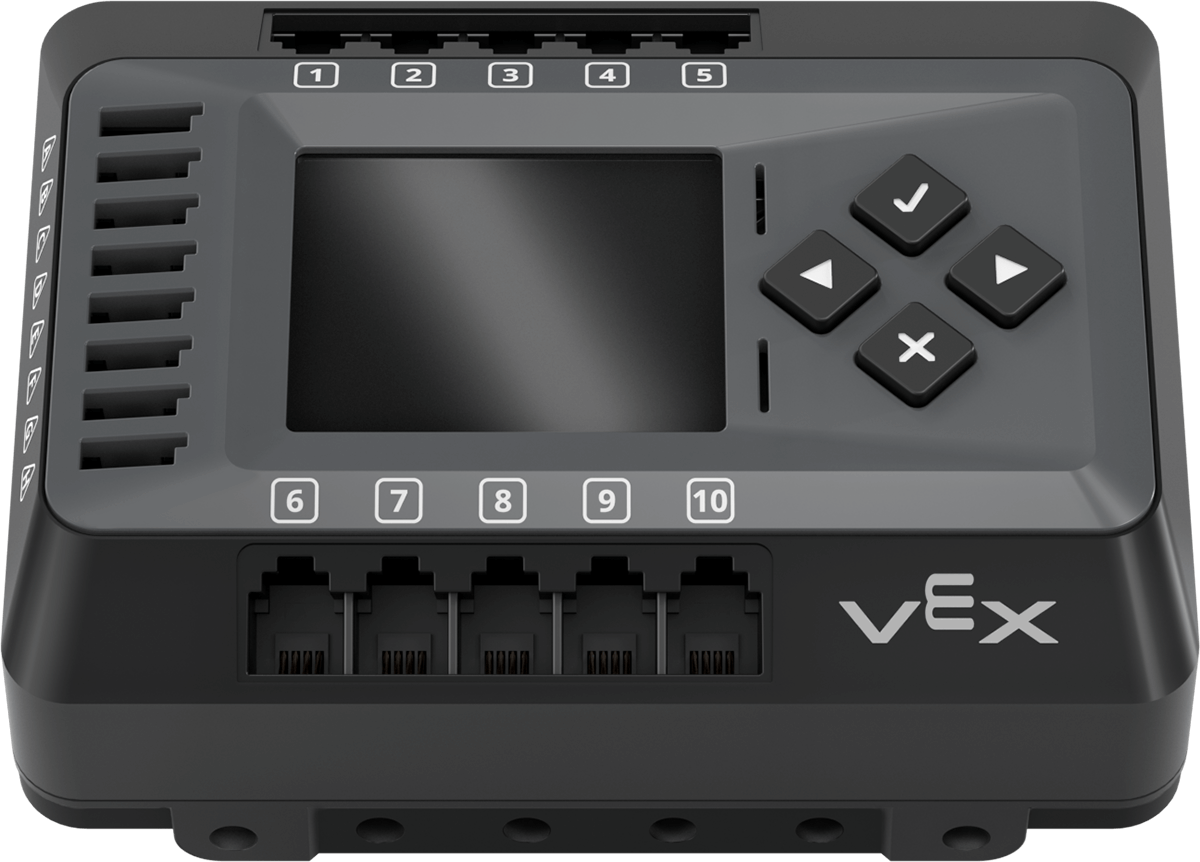

ΕΜΠΕΙΡΙΑ Ρομποτικού Εγκέφαλου ΕΜΠΕΙΡΙΑ Ρομποτικού Εγκέφαλου 1 Λειτουργεί ως κεντρικός κόμβος ελέγχου, διαχειριζόμενος τον βραχίονα 6 αξόνων και πρόσθετες συσκευές όπως μεταφορικούς ιμάντες, αισθητήρες και πνευματικά συστήματα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στη δεξιά πλευρά του κουτιού.

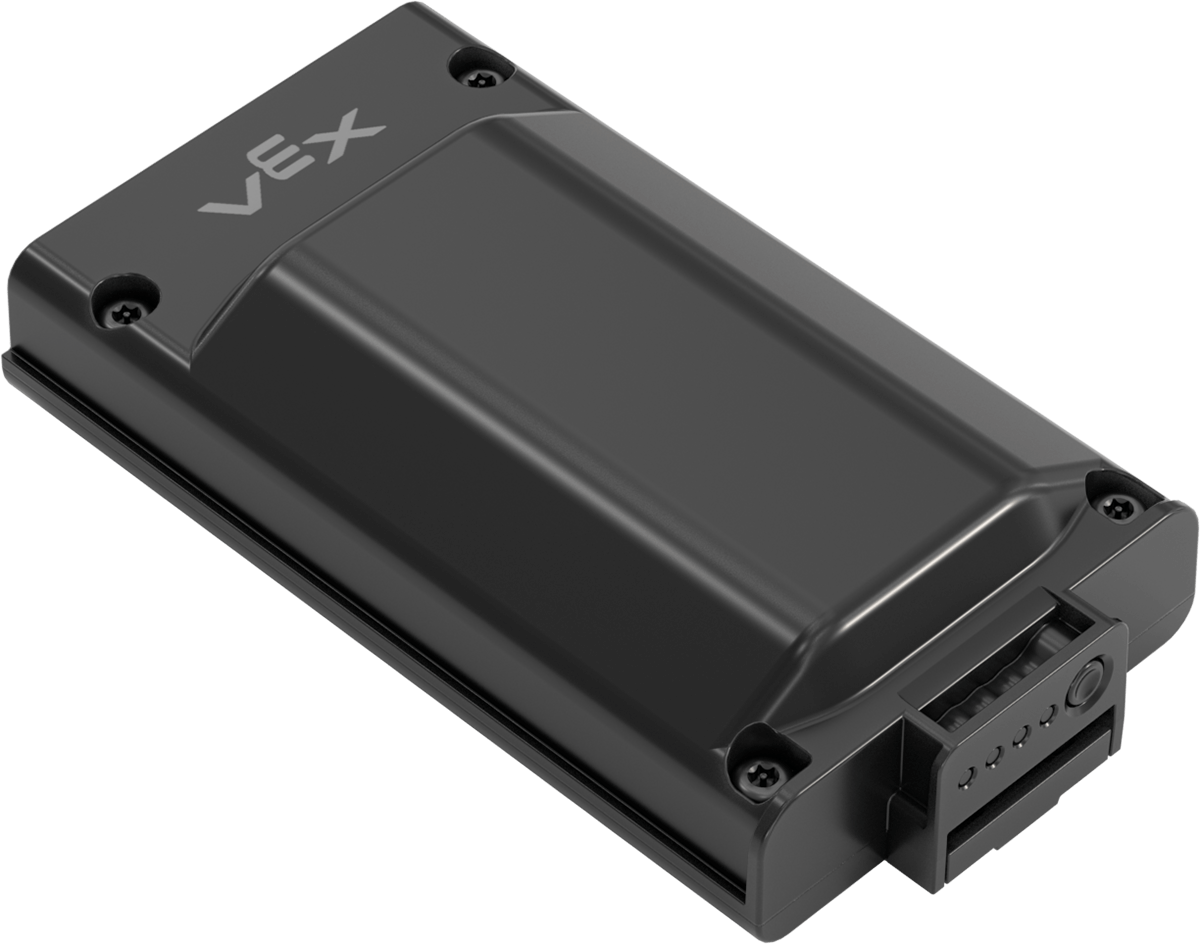

Μπαταρία ρομπότ ΛΗΞΗ Μπαταρία ρομπότ ΛΗΞΗ. 1 Χρησιμοποιείται για την τροφοδοσία του εγκεφάλου του ρομπότ και όλων των συνδεδεμένων συσκευών.

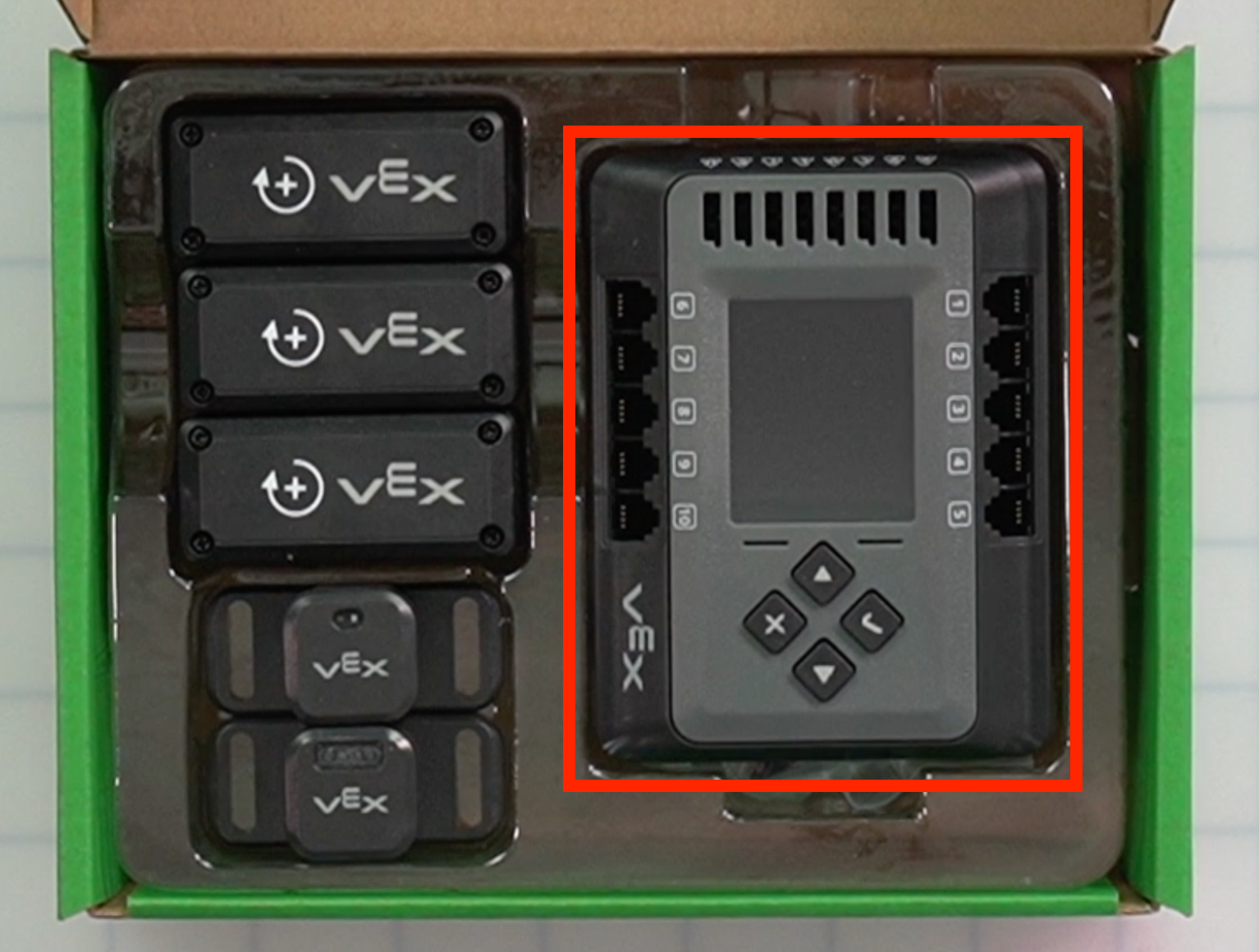

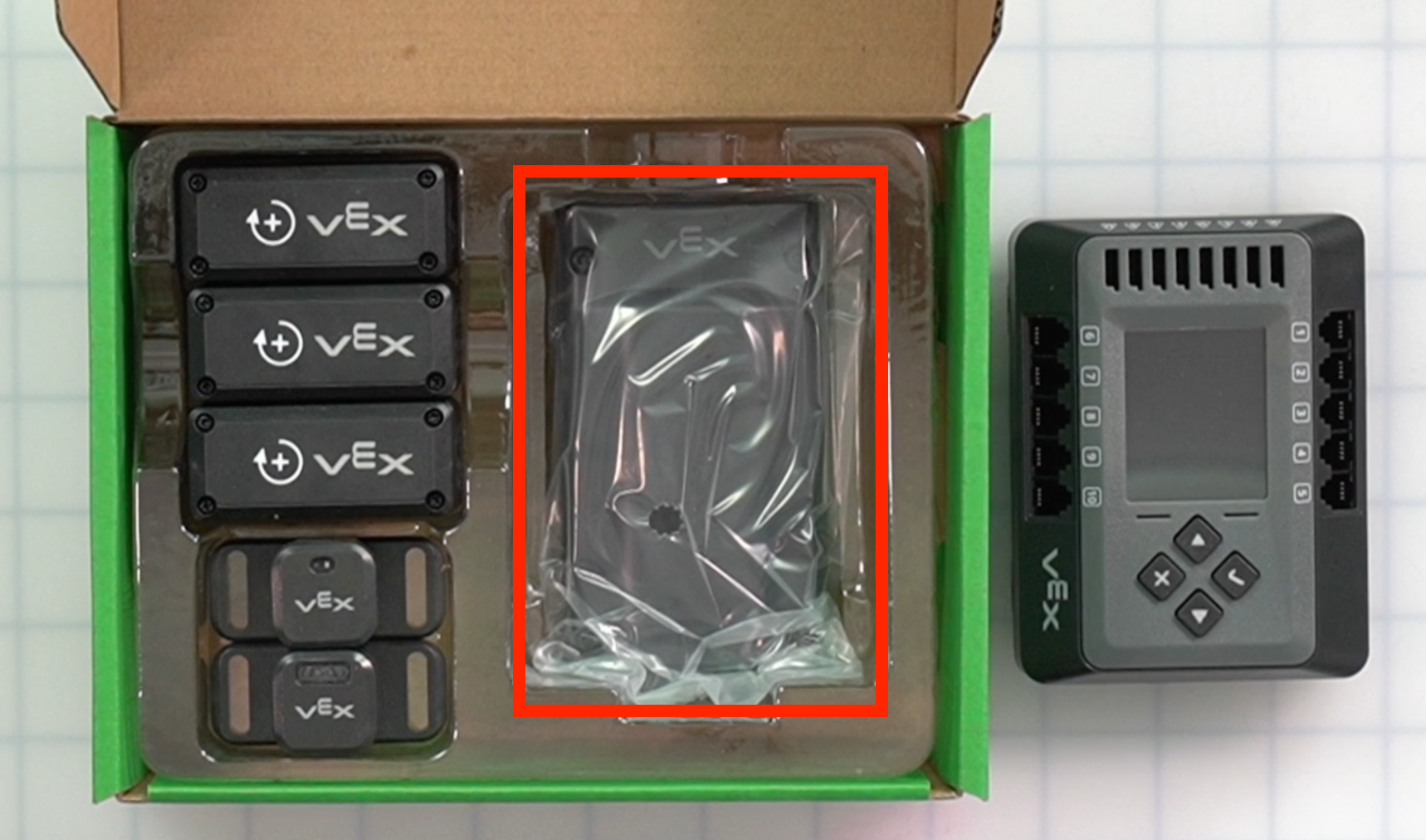

Θέσεις εξαρτημάτων του κιτ CTE Workcell στη δεξιά πλευρά του κουτιού, κάτω από τον εγκέφαλο.

Σημείωση:Η μπαταρία βρίσκεται κάτω από τον εγκέφαλο του ρομπότ. Αφαιρέστε τον εγκέφαλο ρομπότ για να αποκτήσετε πρόσβαση στην μπαταρία.

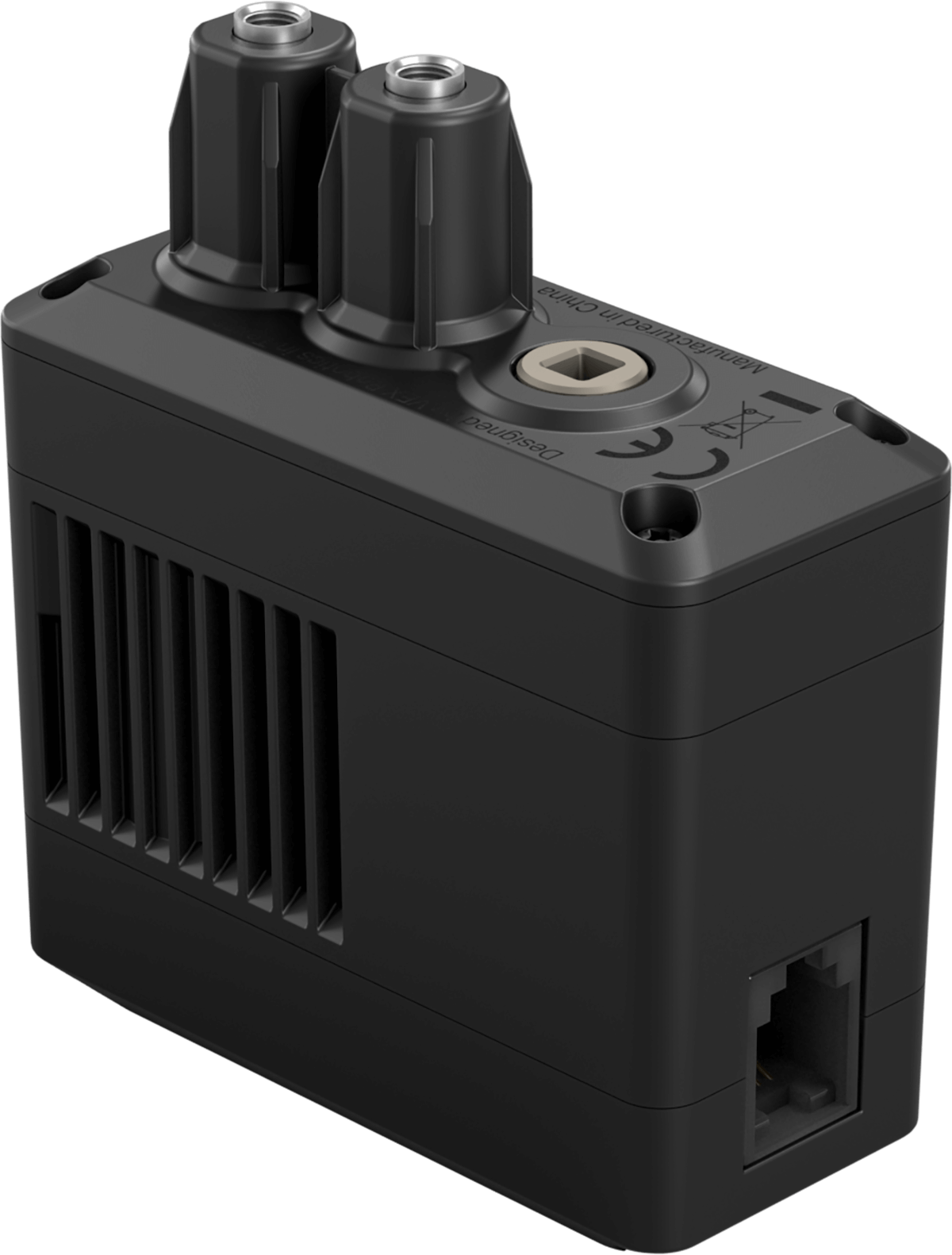

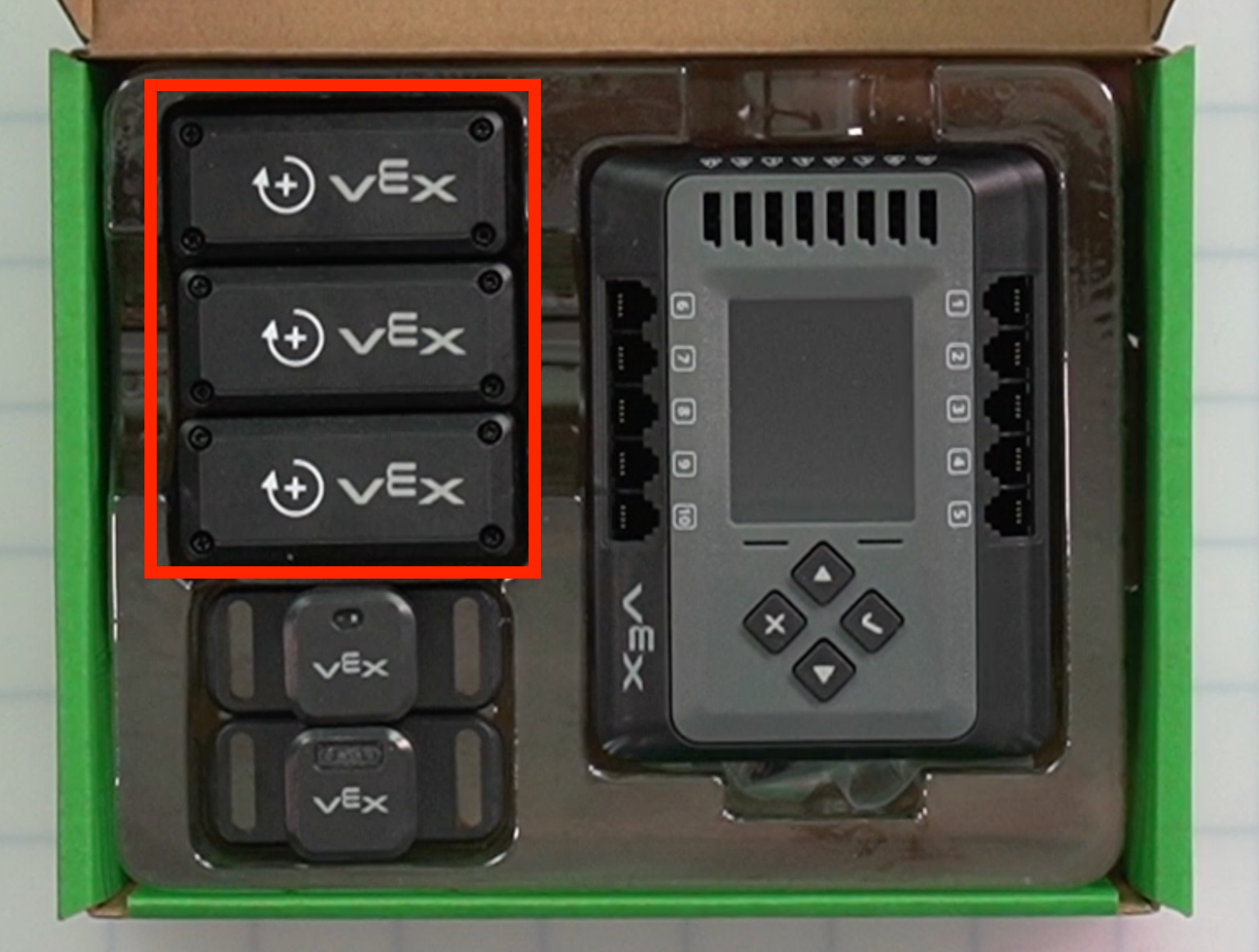

Έξυπνος κινητήρας 5,5W Έξυπνος κινητήρας 5,5W. 3 Χρησιμοποιείται για την περιστροφή και την κίνηση των γραμμικών και ελικοειδών μεταφορικών ταινιών. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή πλευρά του κουτιού.

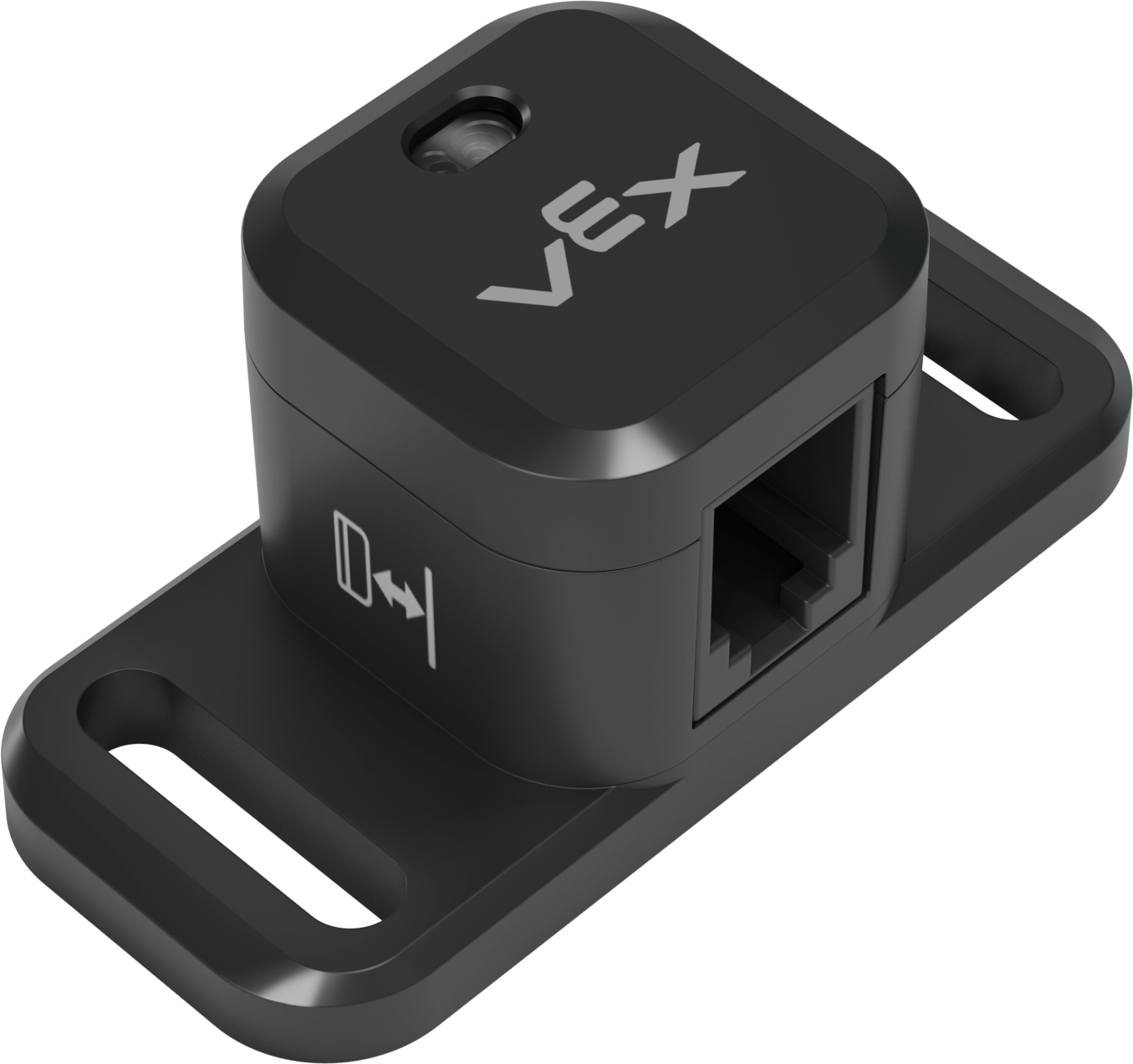

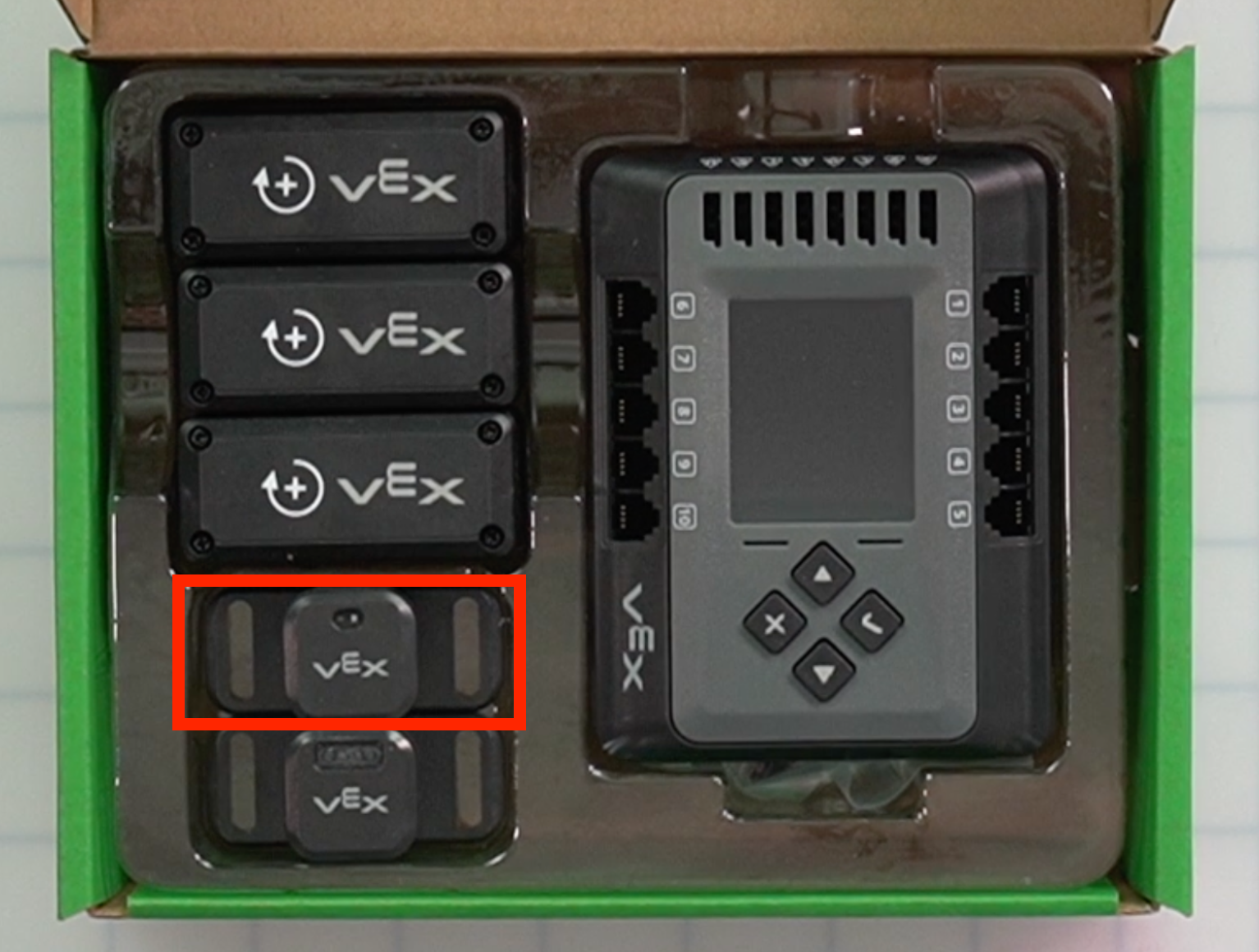

Αισθητήρας απόστασης Αισθητήρας απόστασης EXP. 1 Χρησιμοποιείται για την ανίχνευση της παρουσίας και της θέσης αντικειμένων στους μεταφορικούς ιμάντες. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή πλευρά του κουτιού.

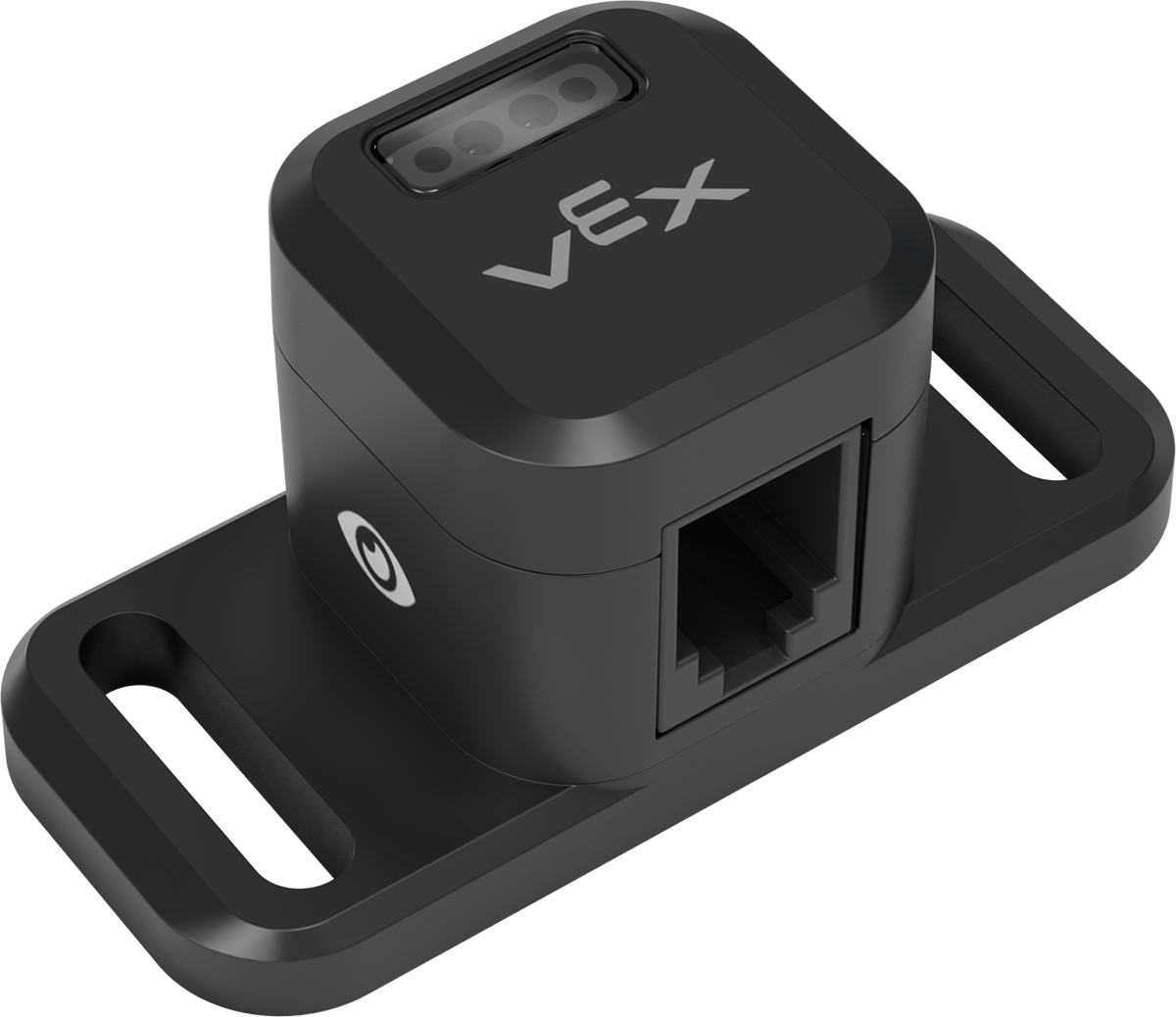

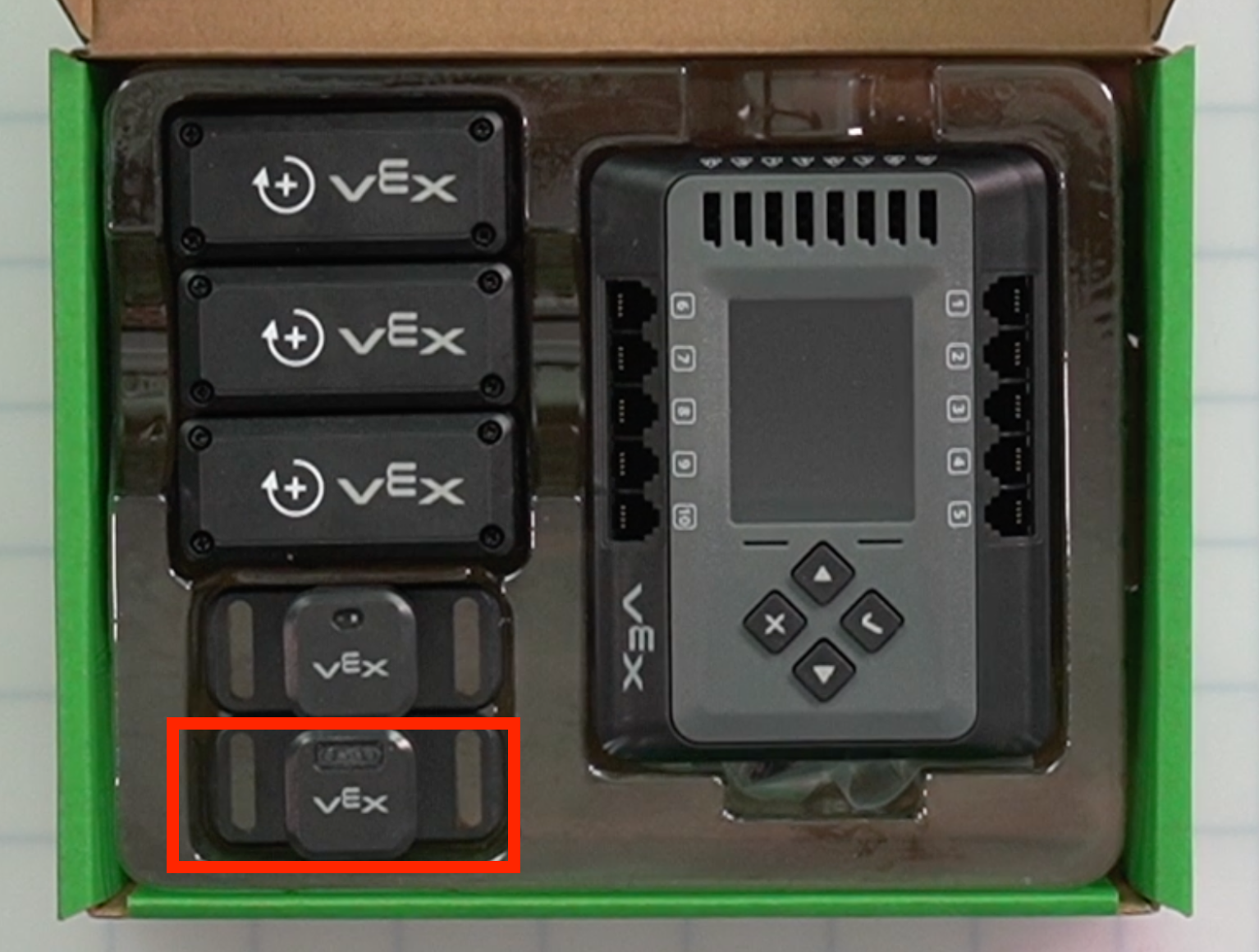

Οπτικός αισθητήρας Οπτικός αισθητήρας ΛΗΞΗ. 1 Χρησιμοποιείται για την ανίχνευση του χρώματος των αντικειμένων, της παρουσίας αντικειμένων και του περιβάλλοντος φωτός. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή πλευρά του κουτιού.

Πλαίσιο Στοιχείων 1

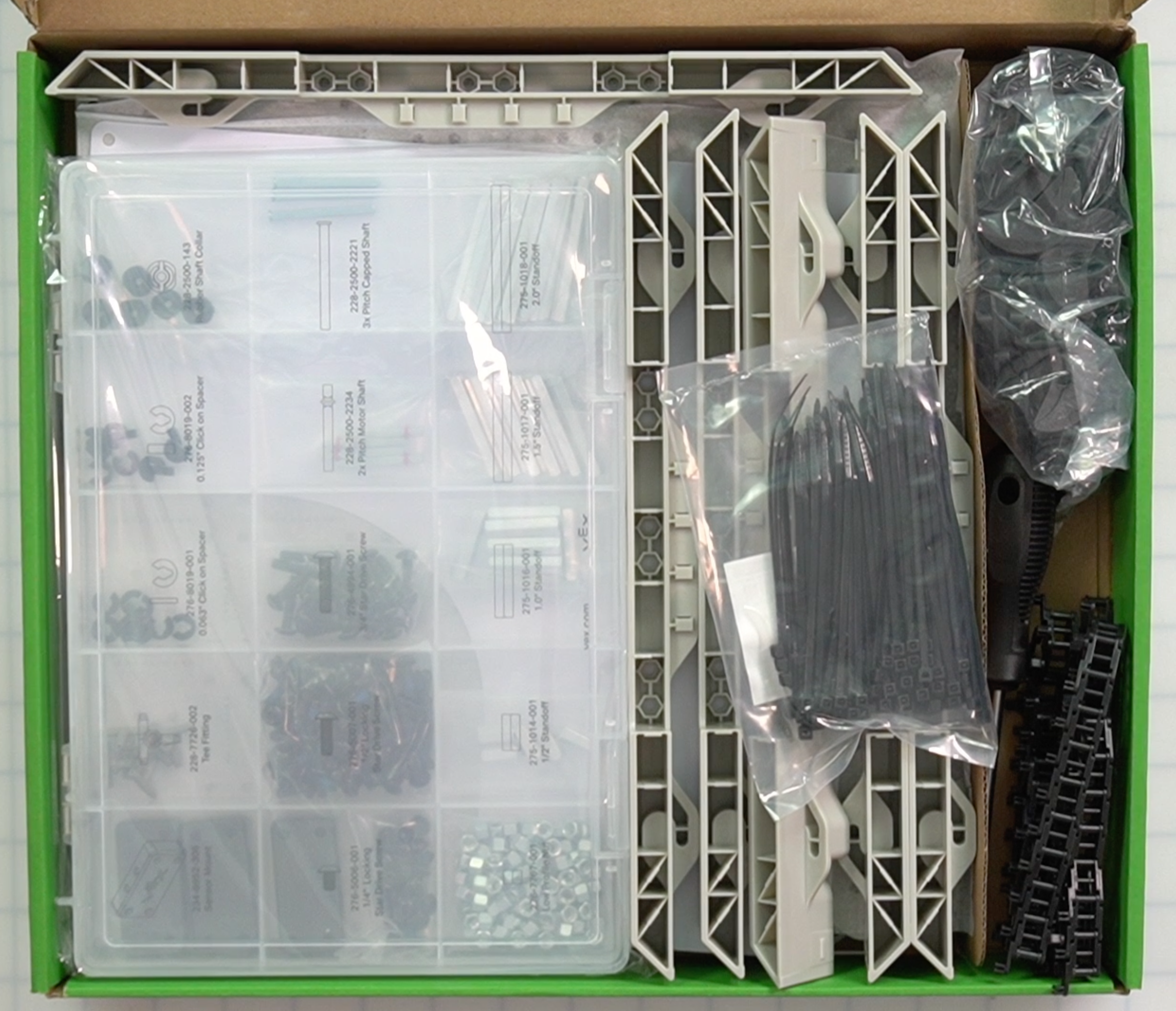

Εικόνα από πάνω προς τα κάτω του κουτιού εξαρτημάτων με αριθμό 1.

Μέρος Φωτογραφία Ποσότητα Σκοπός Τοποθεσία

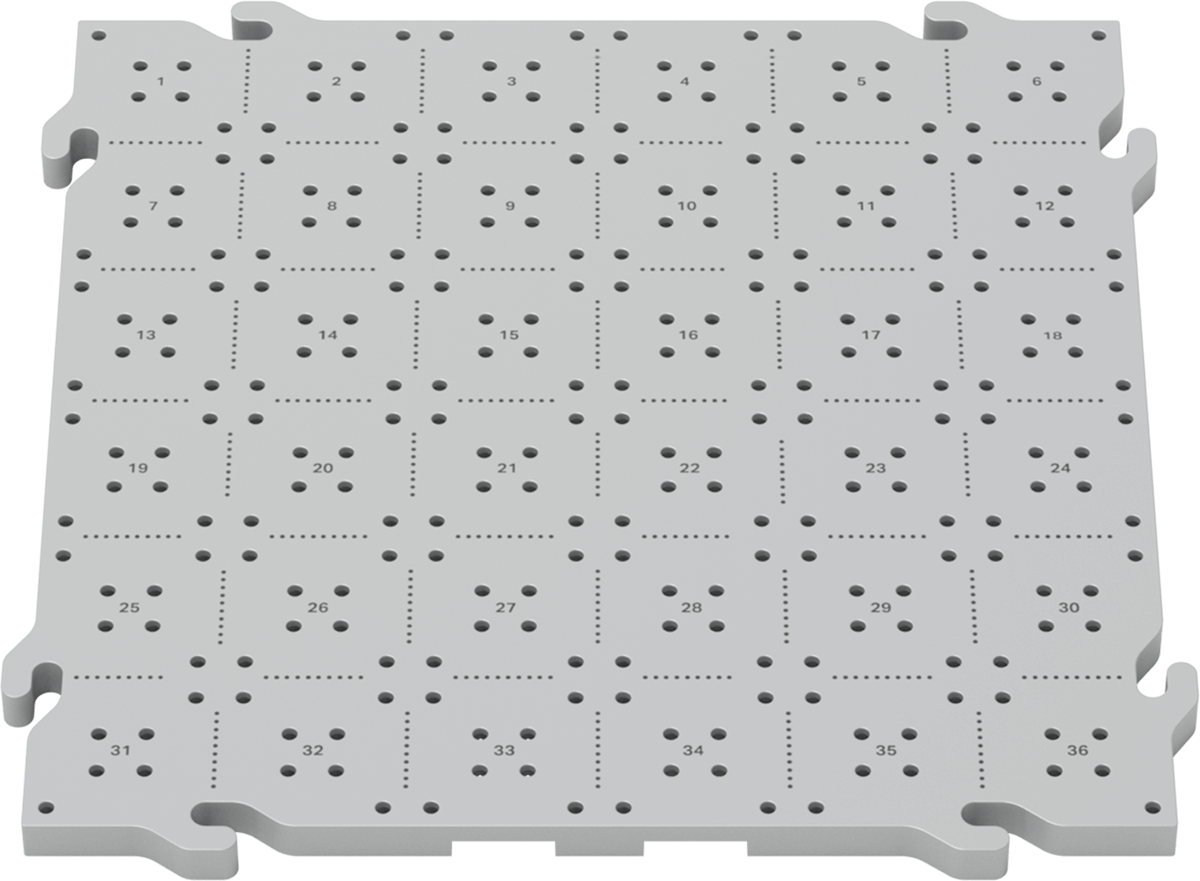

Πλακάκι CTE Πλακάκι CTE 2 Χρησιμοποιείται ως βάση όλων των κατασκευών με το κιτ CTE Workcell.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο εσωτερικό του κουτιού, στο κάτω μέρος.

Σημείωση: Τα πλακίδια βρίσκονται στο κάτω μέρος του κουτιού, κάτω από τα πλαίσια πλακιδίων, τη θήκη υλικού και την επιφάνεια στεγνού σβήματος.

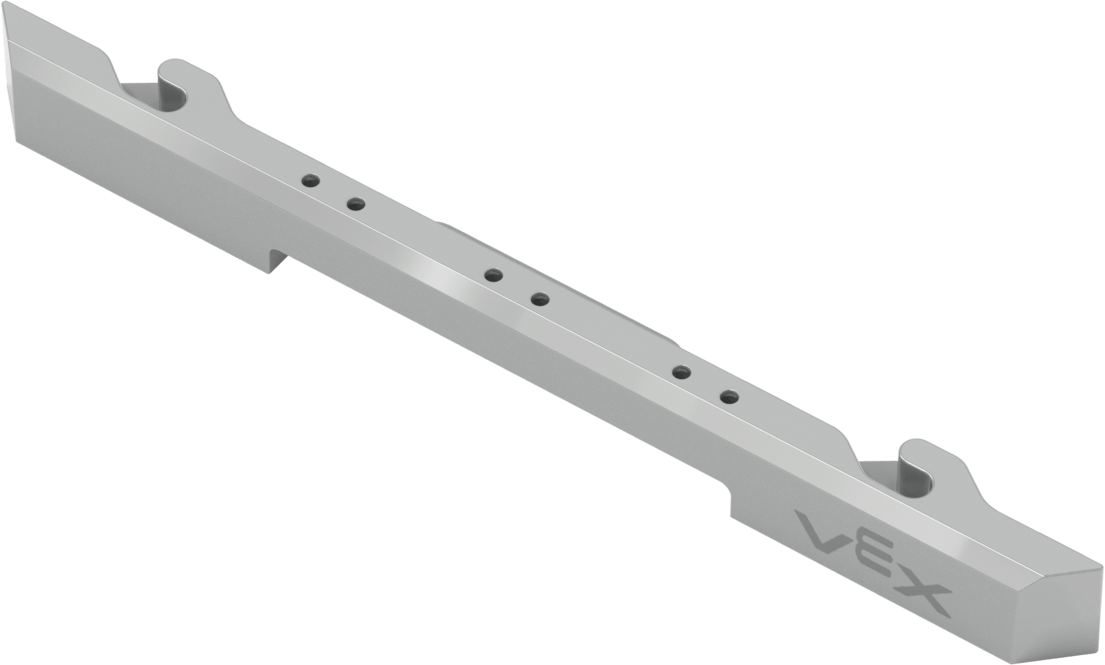

Πλαίσιο πλακιδίων CTE Πλαίσιο πλακιδίων CTE. 6 Χρησιμοποιείται γύρω από την περίμετρο των πλακιδίων. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω και δεξιά πλευρά του κουτιού.

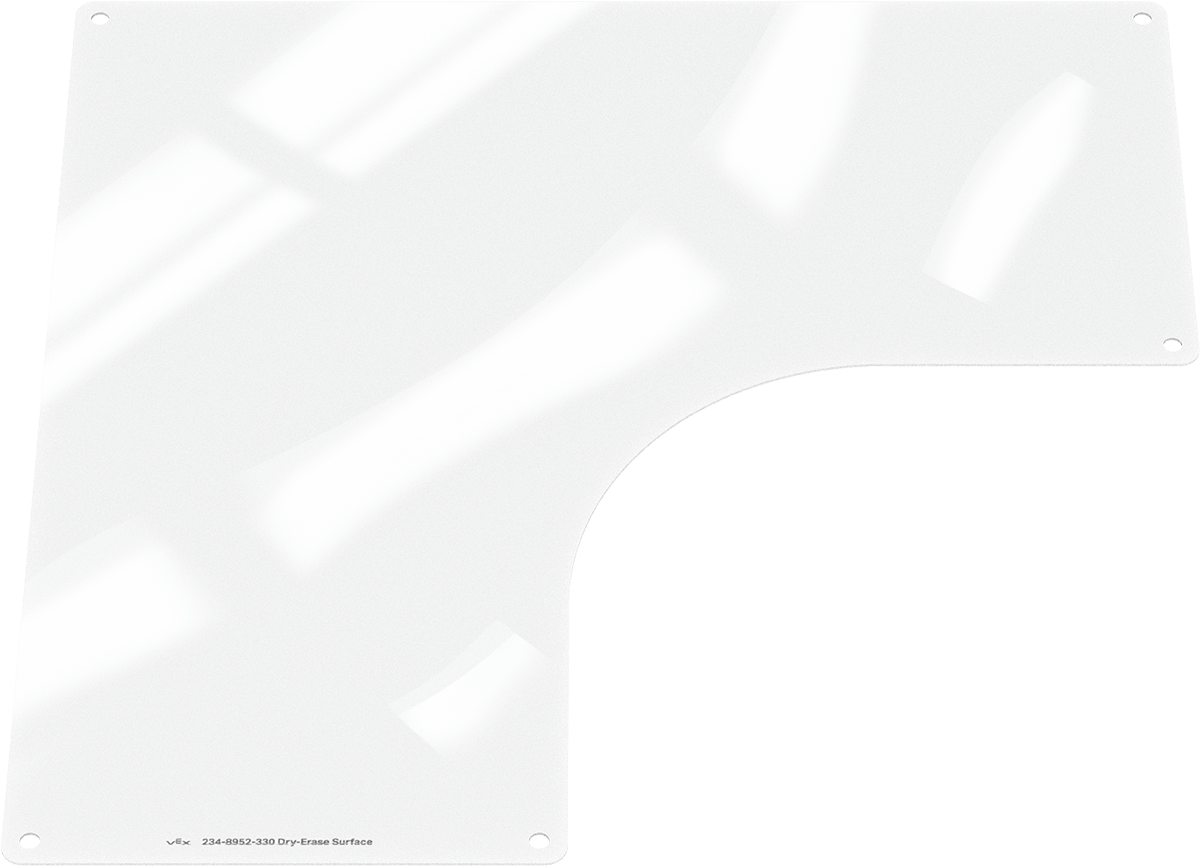

Επιφάνεια με στεγνό σβήσιμο Επιφάνεια στεγνού σβήματος. 1 Προσαρτημένο σε πλακίδιο CTE ως επιφάνεια λευκού πίνακα για σχεδίαση με τον μαρκαδόρο στεγνού σβήματος.

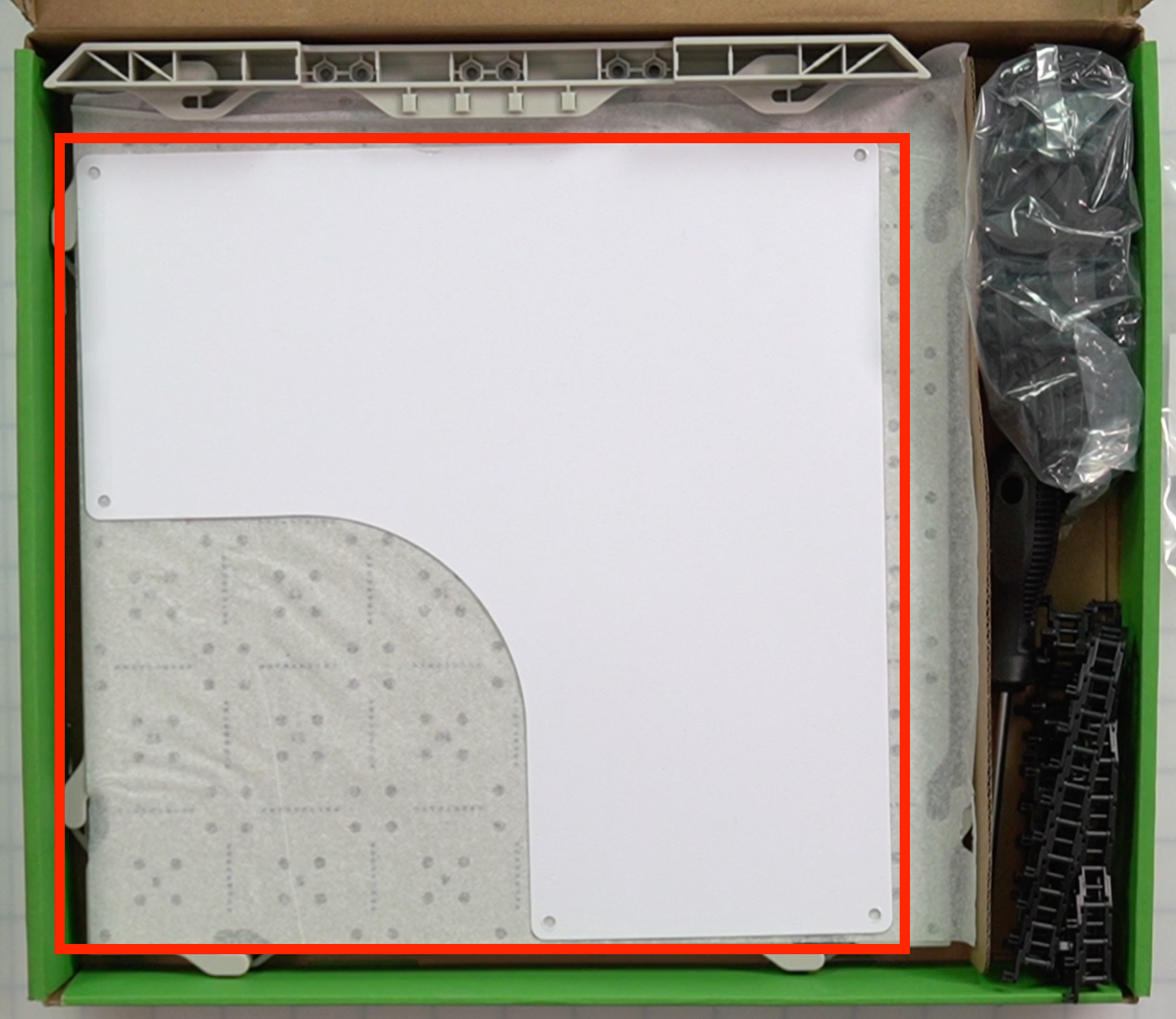

Θέση εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού, πάνω από τα πλακίδια.

Σημείωση: Η επιφάνεια στεγνού σβήματος βρίσκεται κάτω από τα πλαίσια πλακιδίων και τη θήκη εξαρτημάτων.

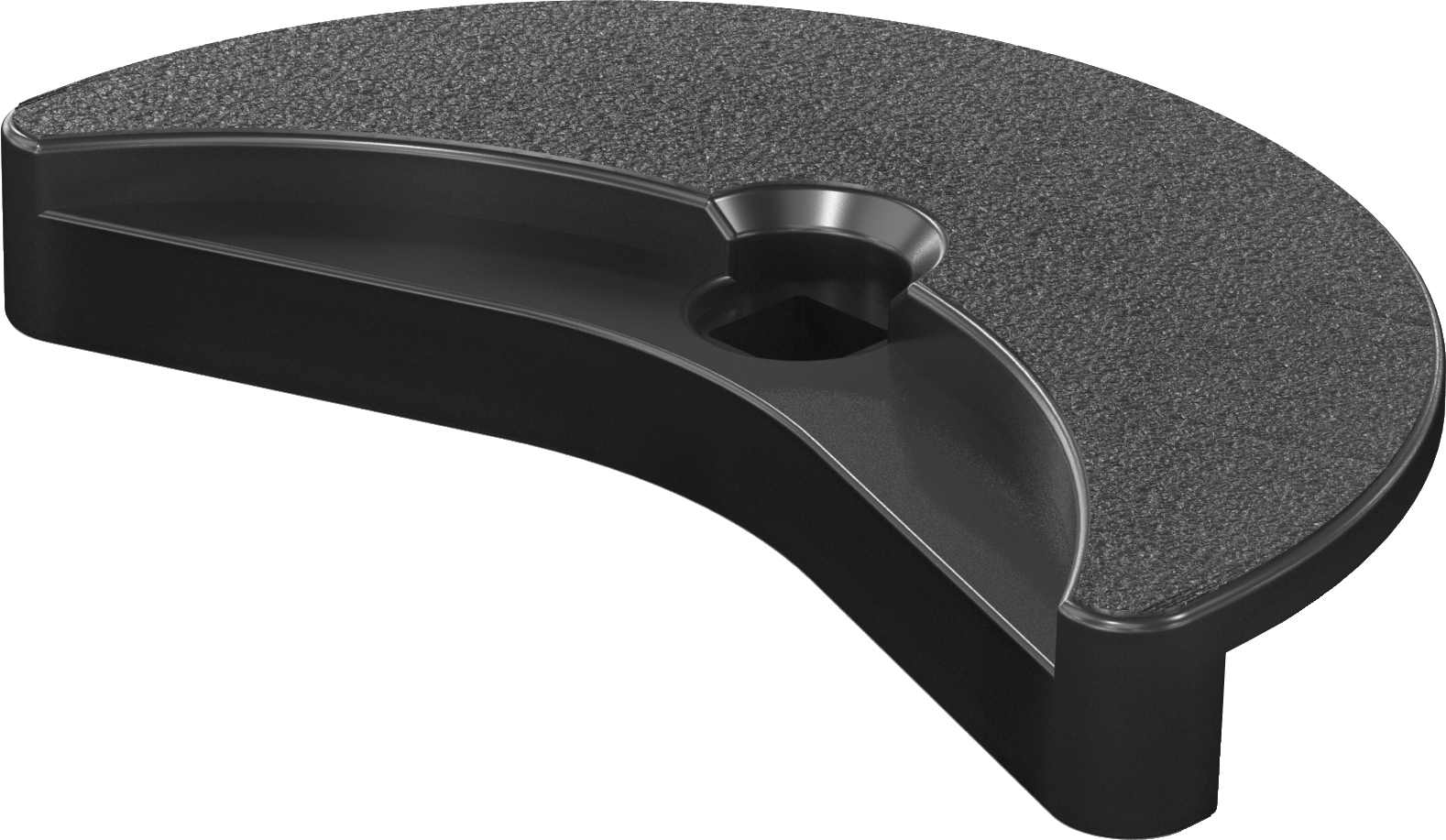

Ελικοειδής Μεταφορικός Ταινιοδρόμος – Πλατφόρμα Κομμάτι πλατφόρμας ελικοειδούς μεταφορικού φορέα σε σχήμα ημίσειας φεγγαριού. 80 Χρησιμοποιείται ως η κορυφή του ελικοειδούς μεταφορικού ιμάντα. Τα κομμάτια της πλατφόρμας του μεταφορικού ιμάντα ασφαλίζουν στην κορυφή του τμήματος 80 συνδέσμων της αλυσίδας (δείτε παρακάτω).

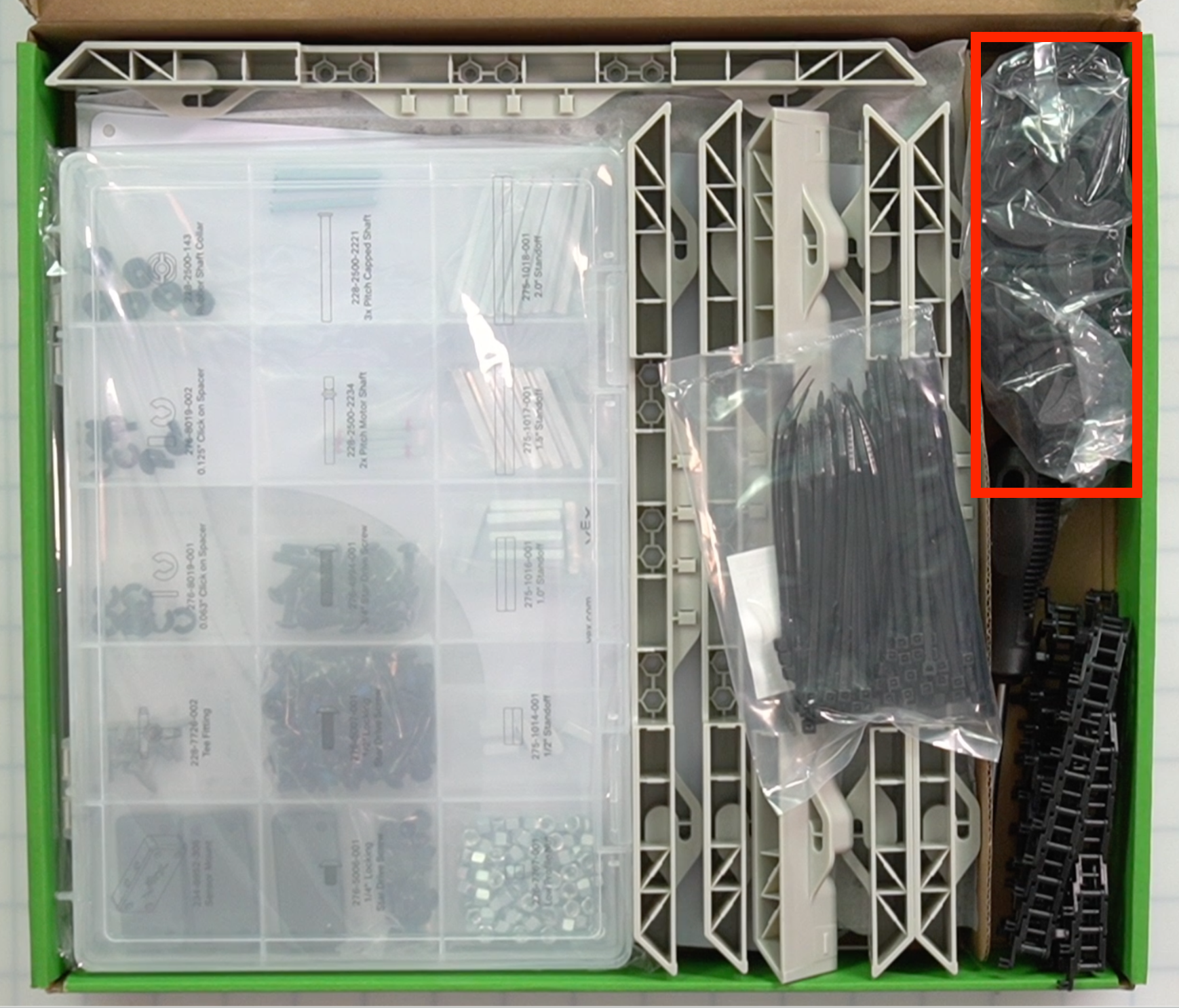

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω δεξιά γωνία του κουτιού.

Σημείωση:Οι πλατφόρμες συσκευάζονται σε μία μόνο πλαστική σακούλα.

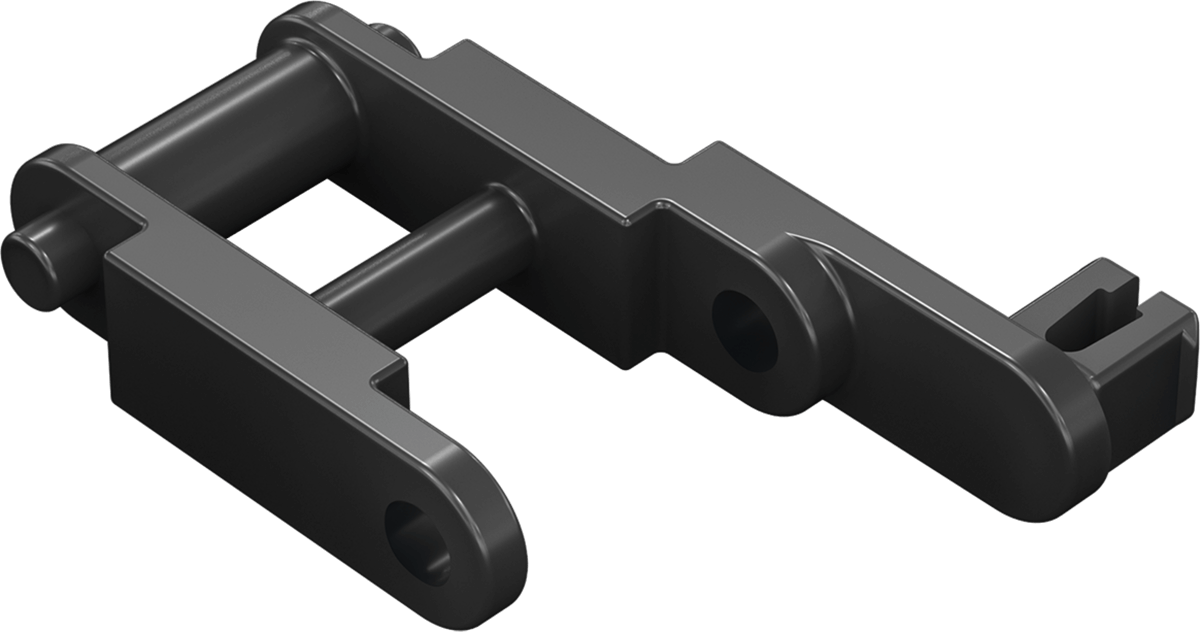

Ελικοειδής Μεταφορικός Ταινιοδρόμος – Αλυσίδα Ελικοειδής αλυσίδα μεταφορικού ιμάντα. 1 συναρμολόγηση 80 συνδέσμων  Χρησιμοποιείται ως βάση του ελικοειδούς μεταφορικού ιμάντα. Τα κομμάτια της πλατφόρμας του μεταφορικού ιμάντα κουμπώνουν στην κορυφή της αλυσίδας.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω δεξιά γωνία του κουτιού.

Σημείωση:Η αλυσίδα παραδίδεται προσυναρμολογημένη ως ένα κομμάτι 80 κρίκων.

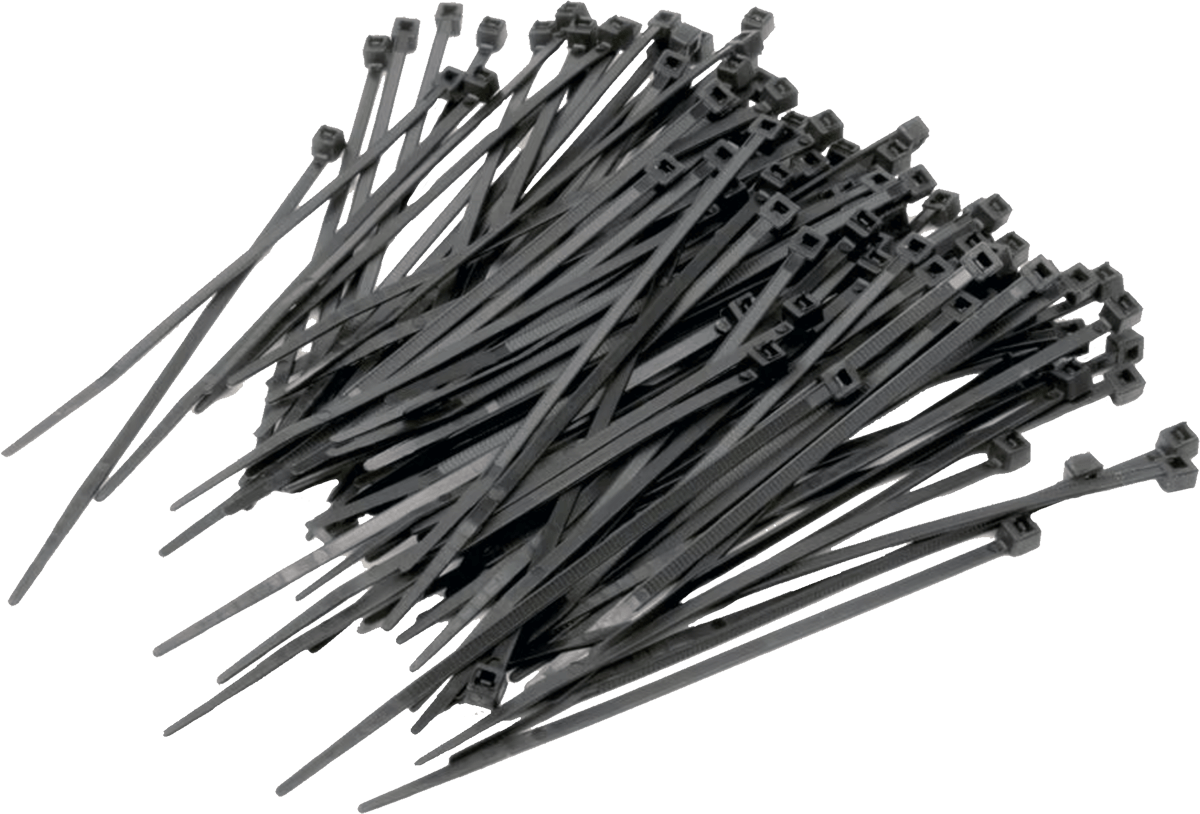

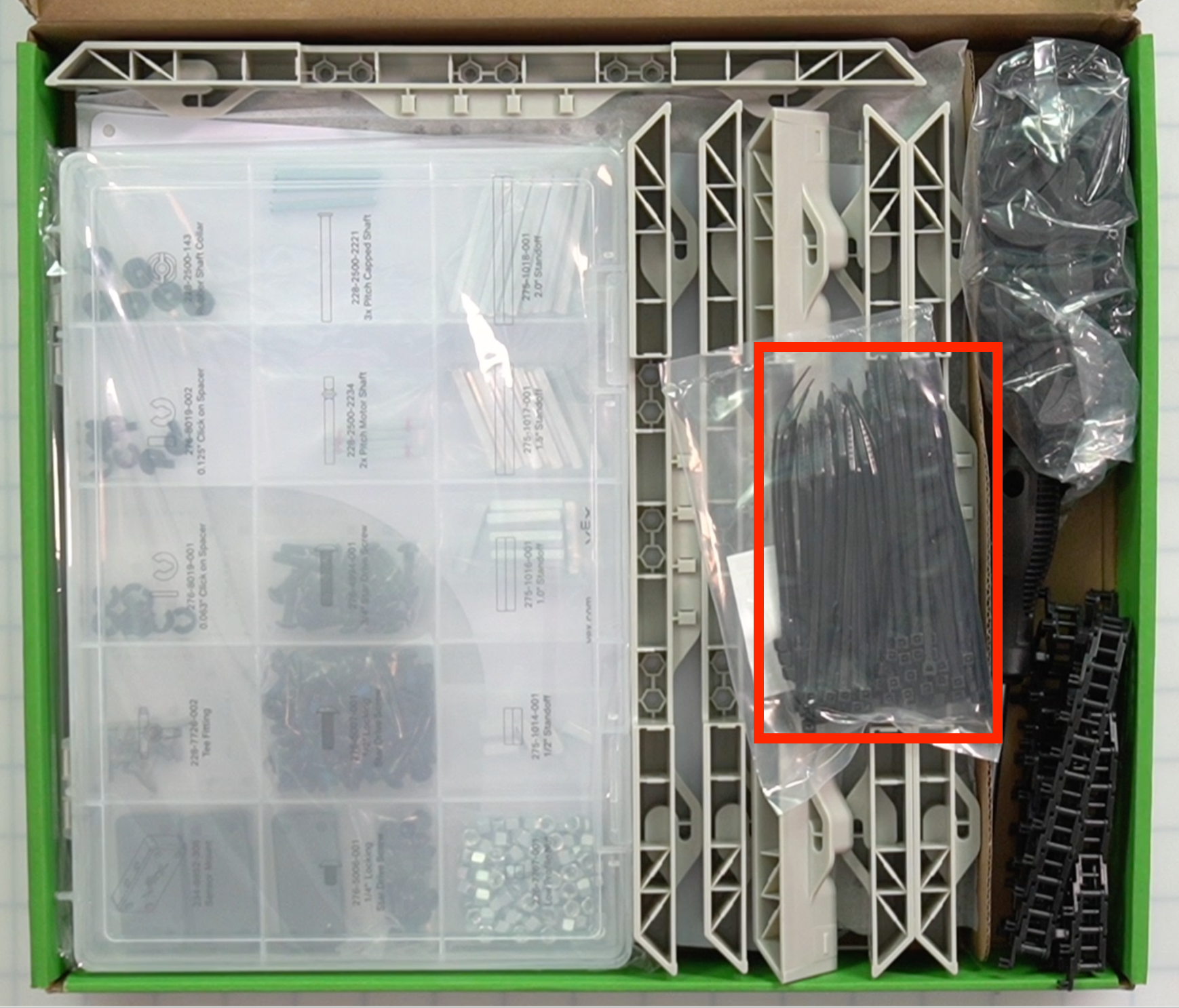

Φερμουάρ, 4" Φερμουάρ 4 ιντσών. 100 Χρησιμοποιείται για τη διαχείριση καλωδίων. Θέσεις εξαρτημάτων του κιτ CTE Workcell στη δεξιά πλευρά του κουτιού.

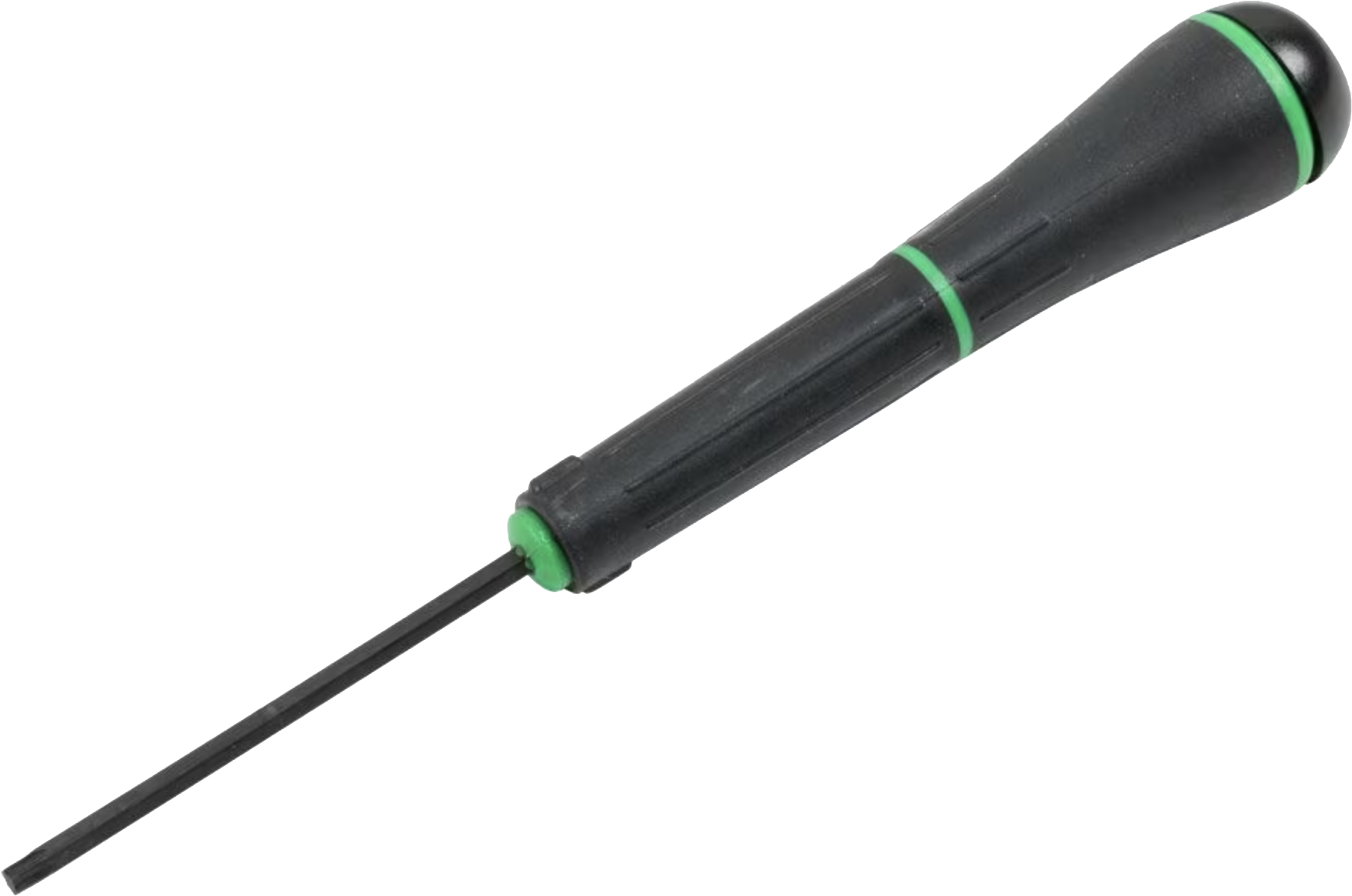

Κατσαβίδι T-15 Κατσαβίδι T-15. 1 Ένα εργαλείο για χρήση με τις βίδες αστεροειδούς κίνησης στη θήκη υλικού. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω δεξιά γωνία του κουτιού.

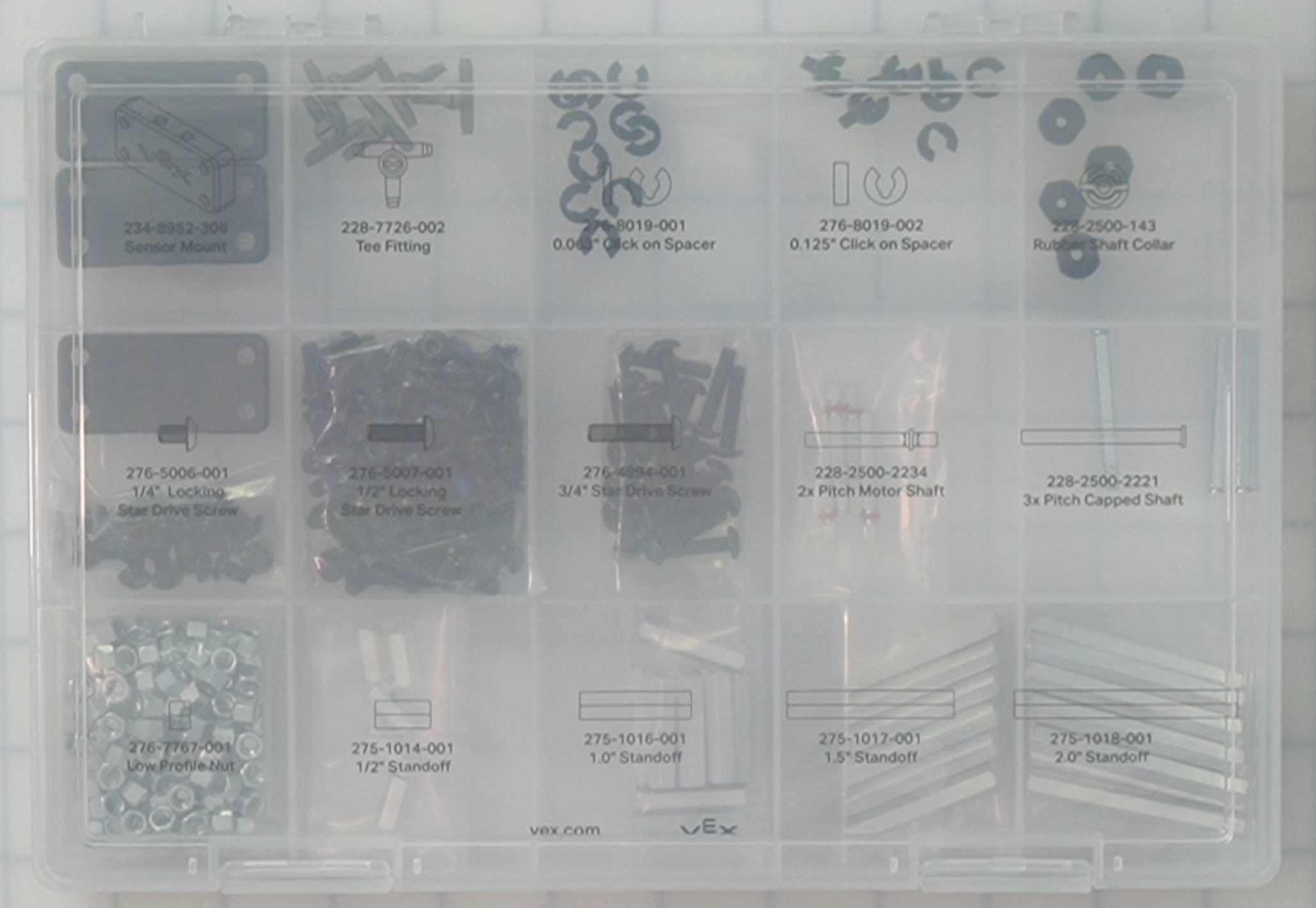

Θήκη υλικού Θήκη υλικού CTE. 1 Χρησιμοποιείται για τη συγκράτηση των εξαρτημάτων που αναφέρονται παρακάτω. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην αριστερή πλευρά του κουτιού.

Θήκη υλικού

Θήκη υλικού CTE.

Μόλις ανοιχτεί, το ένθετο με τις ετικέτες των εξαρτημάτων μπορεί να αφαιρεθεί για πρόσβαση στα εσωτερικά διαχωριστικά. Οι παρακάτω εικόνες θα δείξουν την θήκη ανοιχτή με τις ετικέτες στην άκρη.

Μέρος Φωτογραφία Ποσότητα Σκοπός Θέση στη θήκη υλικού

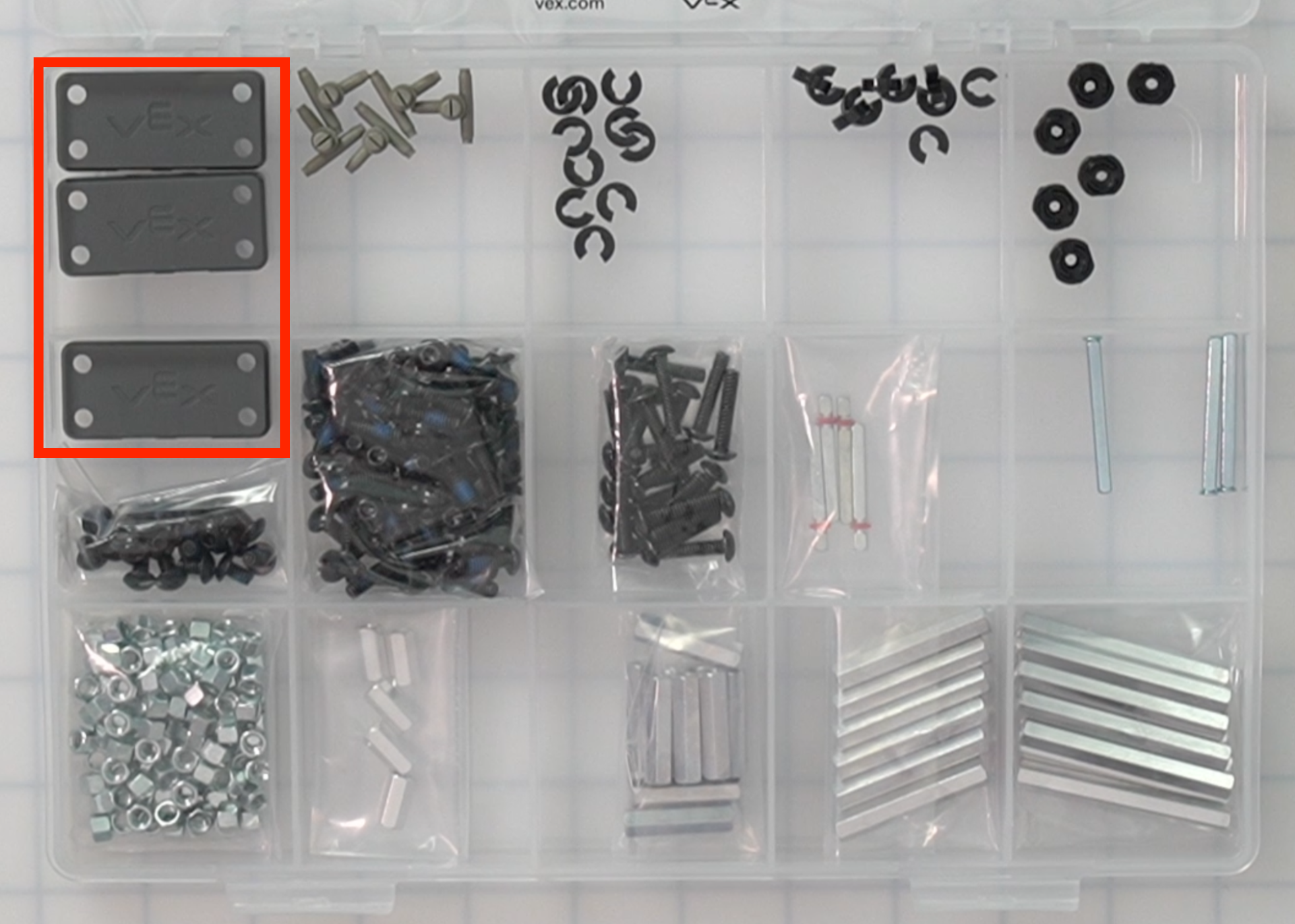

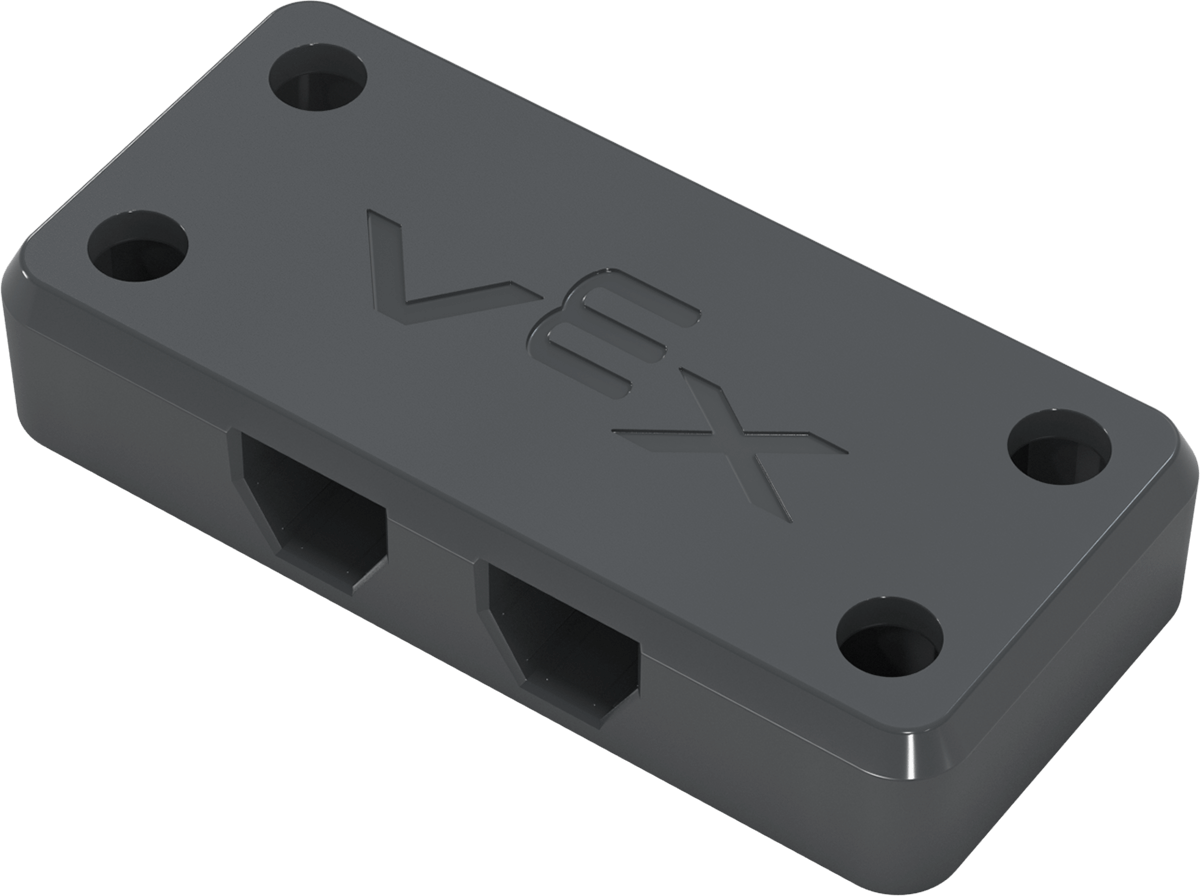

Βάση αισθητήρα Βάση αισθητήρα. 3 Για την τοποθέτηση αισθητήρων σε κατασκευές CTE Workcell. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή γωνία της θήκης.

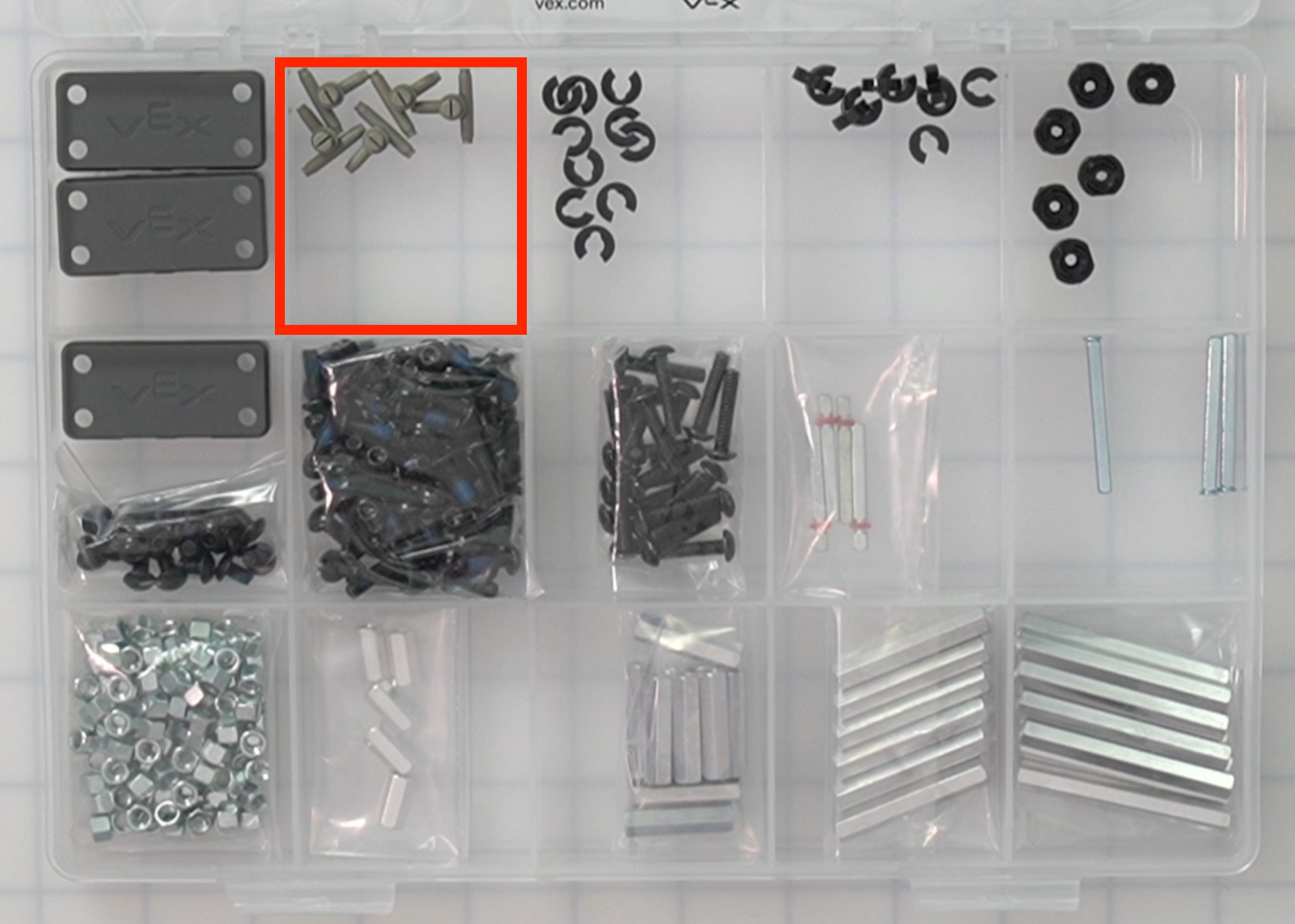

Τοποθέτηση Τ Τοποθέτηση Τ.Ε. 5 Χρησιμοποιείται για τη δημιουργία συνδέσεων με πνευματικά συστήματα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή γωνία της θήκης.

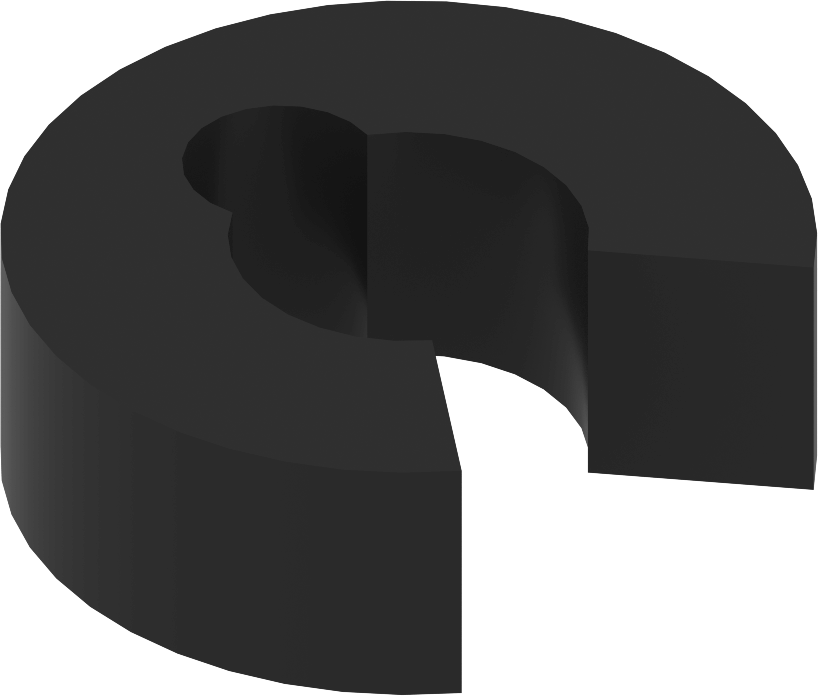

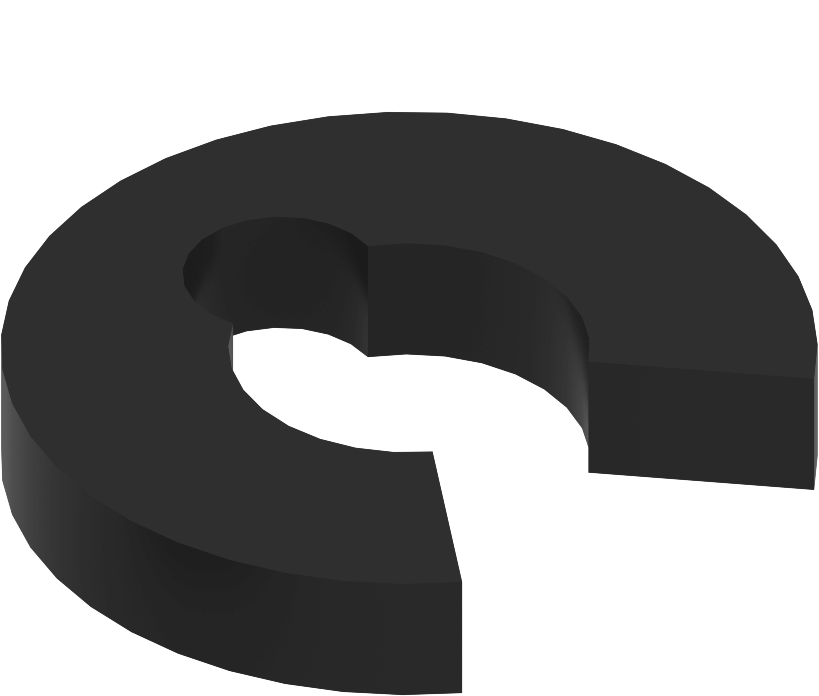

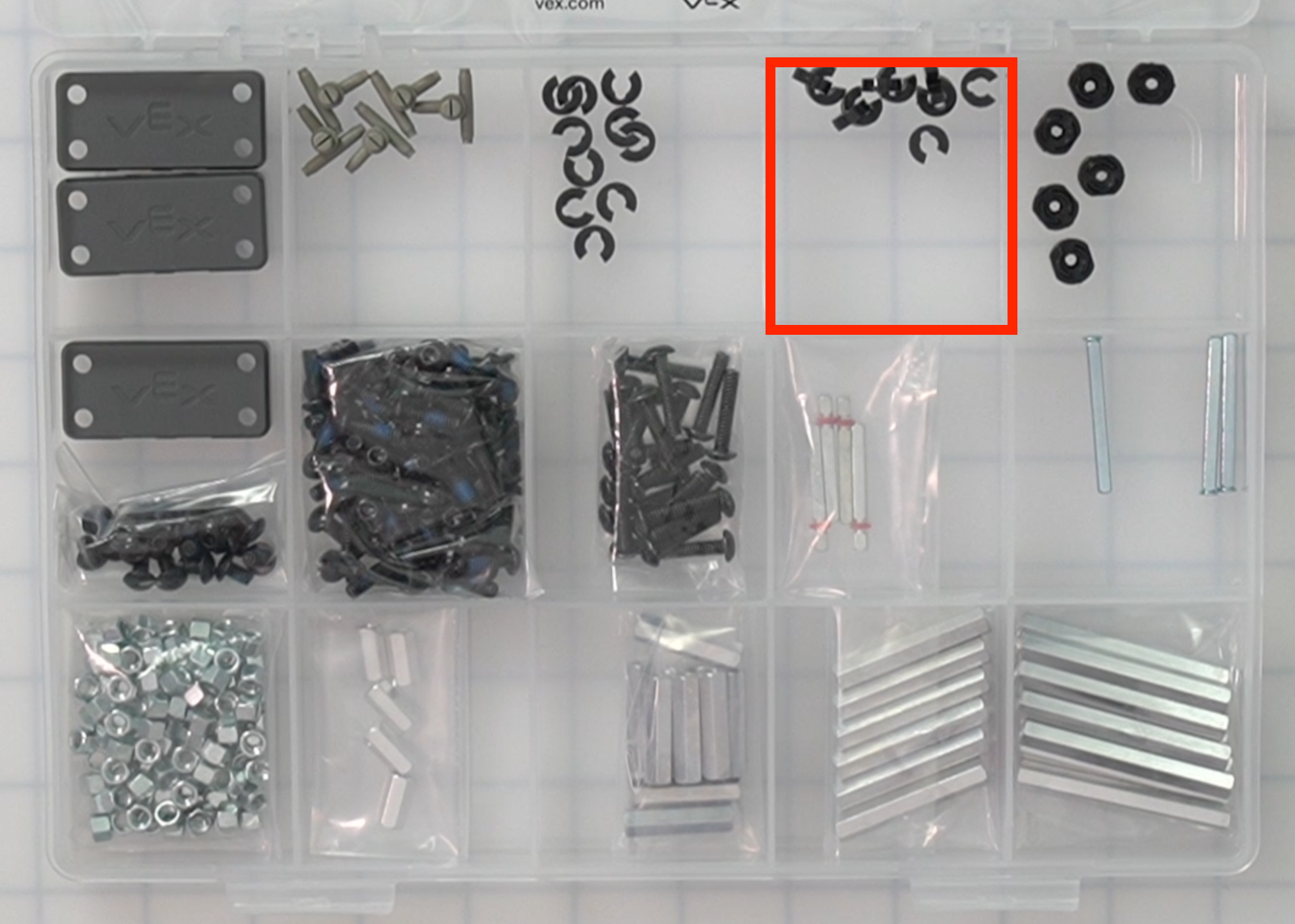

Αποστάτης κουμπώματος 0,063 ιντσών Κάντε κλικ στο διαχωριστικό. 10 Χρησιμοποιείται μεταξύ ενός σταθερού και ενός περιστρεφόμενου εξαρτήματος για τη μείωση της τριβής. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο επάνω κέντρο της θήκης.
Αποστάτης κουμπώματος 0,125 ιντσών Κάντε κλικ στο διαχωριστικό. 10 Χρησιμοποιείται μεταξύ ενός σταθερού και ενός περιστρεφόμενου εξαρτήματος για τη μείωση της τριβής. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο επάνω κέντρο της θήκης.

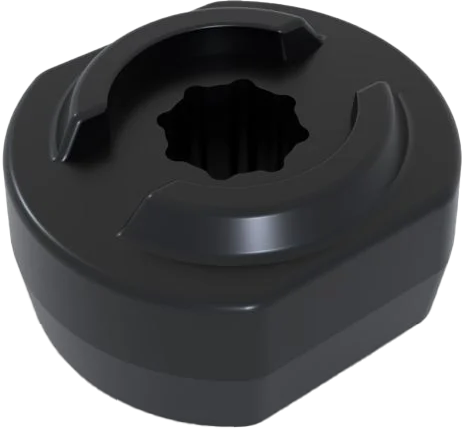

Λαστιχένιο κολάρο άξονα Λαστιχένιο κολάρο άξονα. 6 Κρατά έναν άξονα στη θέση του μέσα στην κατασκευή, ενώ παράλληλα επιτρέπει στον άξονα να περιστρέφεται ελεύθερα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω δεξιά γωνία της θήκης.
Κλείδωμα βίδας αστεροειδούς κίνησης 1/4" Μικρή βίδα ασφάλισης. 20 Χρησιμοποιείται με παξιμάδι χαμηλού προφίλ ή στάνταρ για τη σύνδεση τεμαχίων στο κιτ κυψελών εργασίας CTE. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο αριστερό κέντρο της θήκης.

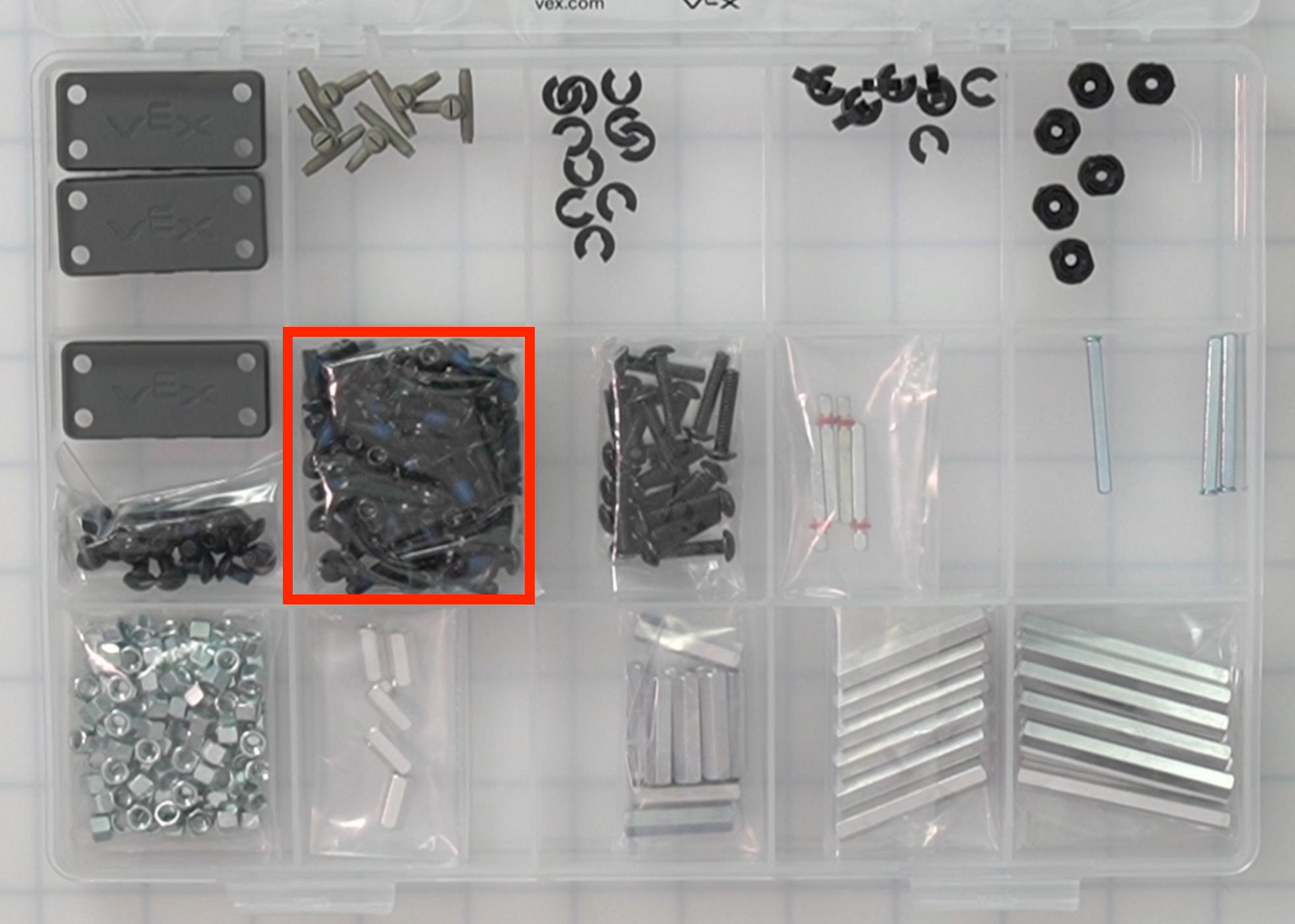

Κλείδωμα βίδας αστεροειδούς κίνησης 1/2" Μεσαία βίδα ασφάλισης. 80 Χρησιμοποιείται με παξιμάδι χαμηλού προφίλ ή στάνταρ για τη σύνδεση τεμαχίων στο κιτ κυψελών εργασίας CTE. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο της θήκης.
Βίδα αστεροειδούς κίνησης 3/4" Μεγάλη βίδα ασφάλισης. 20 Χρησιμοποιείται με παξιμάδι χαμηλού προφίλ ή στάνταρ για τη σύνδεση τεμαχίων στο κιτ κυψελών εργασίας CTE. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο δεξιό κέντρο της θήκης.

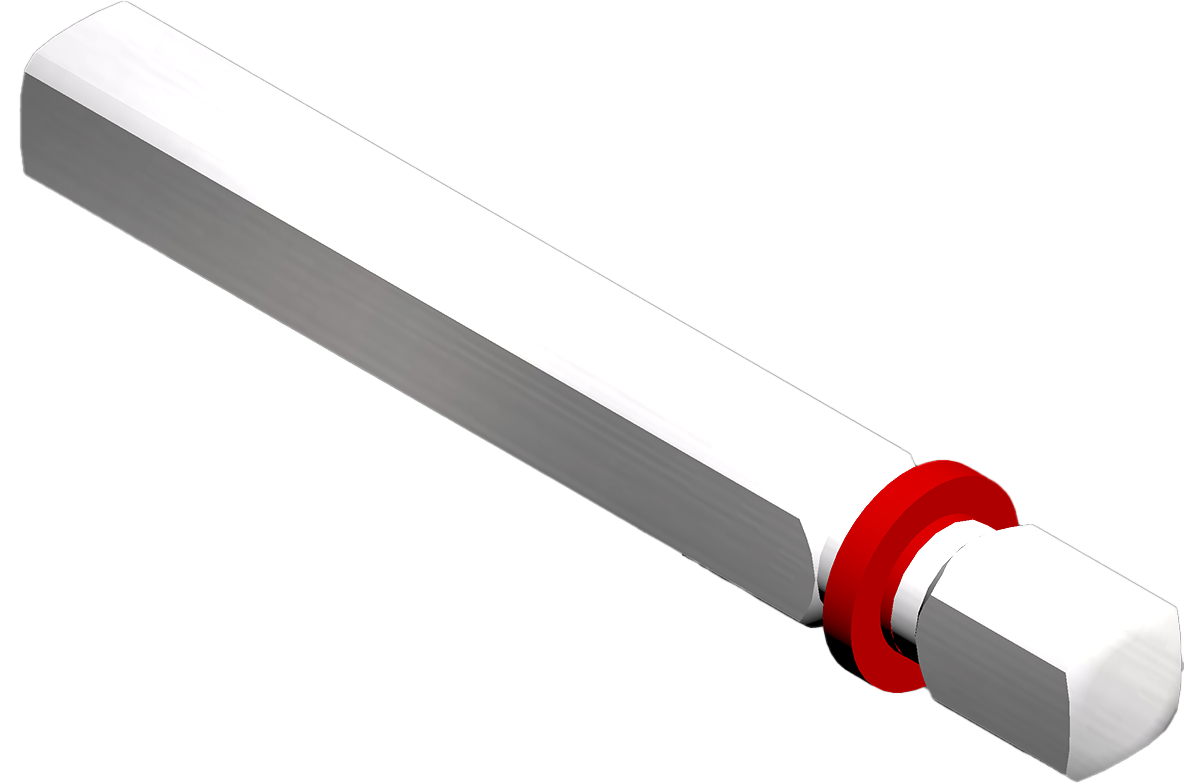

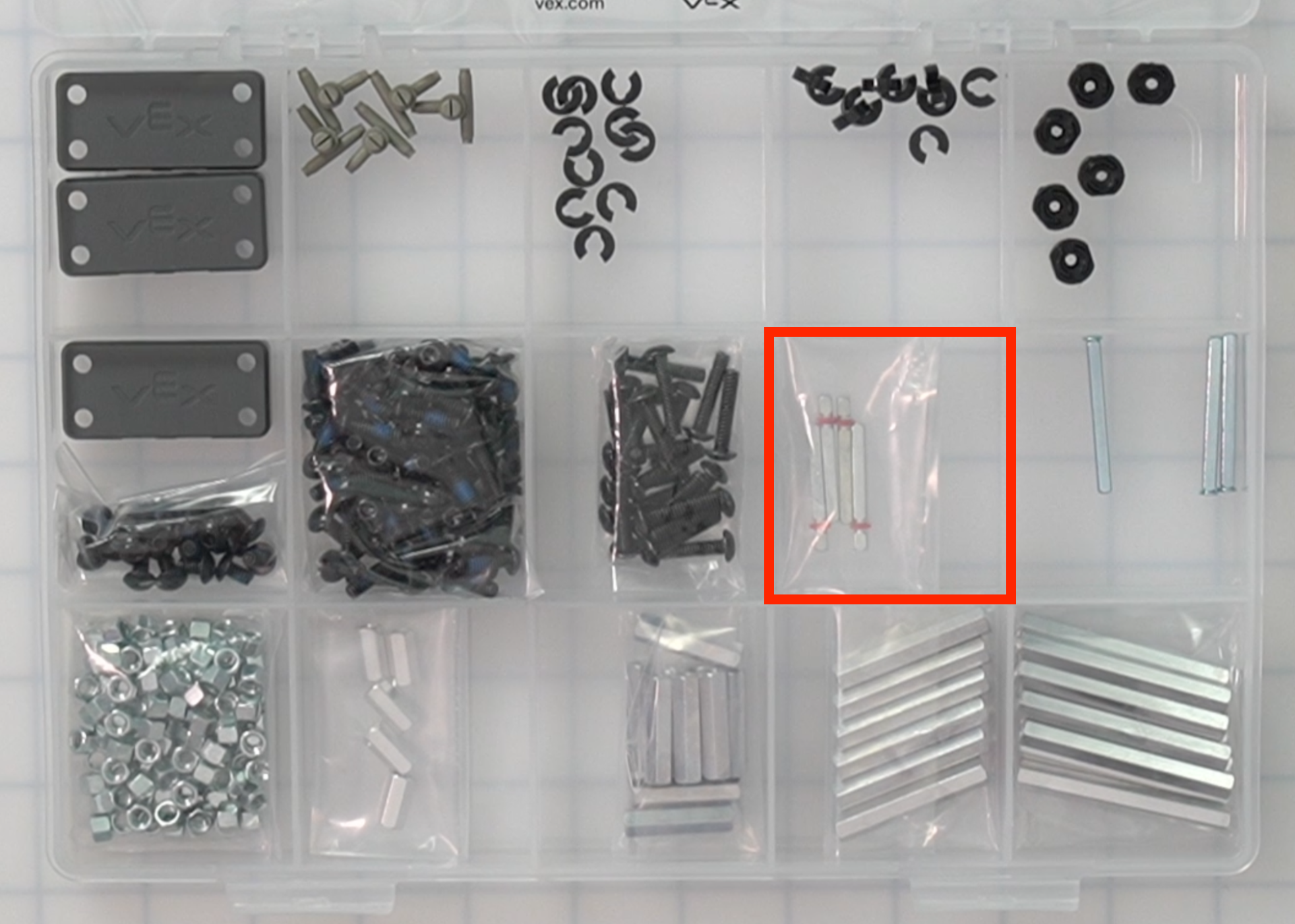

2x άξονας κινητήρα κλίσης Άξονας κινητήρα. 4 Συνδέεται με έναν κινητήρα και επιτρέπει στα στοιχεία κατασκευής να περιστρέφονται ή να περιστρέφονται. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο δεξιό κέντρο της θήκης.

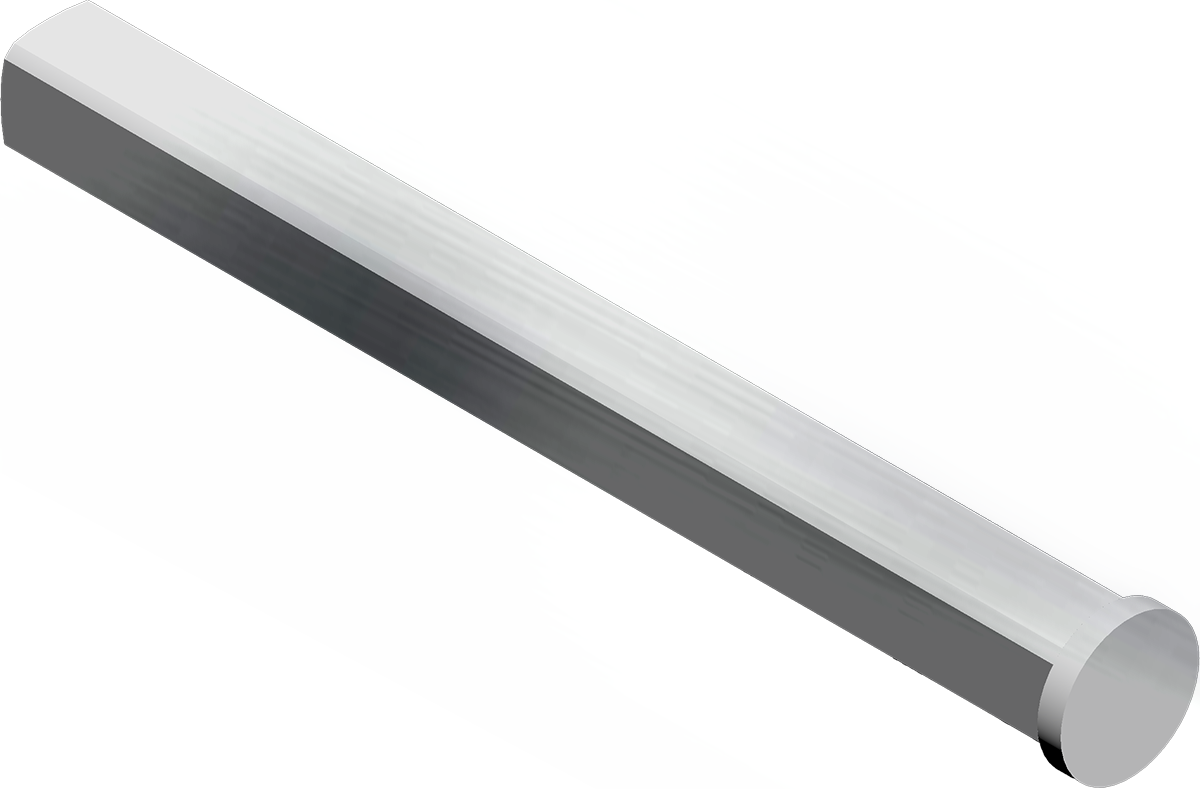

3x άξονας με καπάκι βήματος Άξονας με καπάκι. 3 Συνδέεται με έναν κινητήρα και επιτρέπει στα στοιχεία κατασκευής να περιστρέφονται ή να περιστρέφονται. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο της θήκης, στο δεξί άκρο.

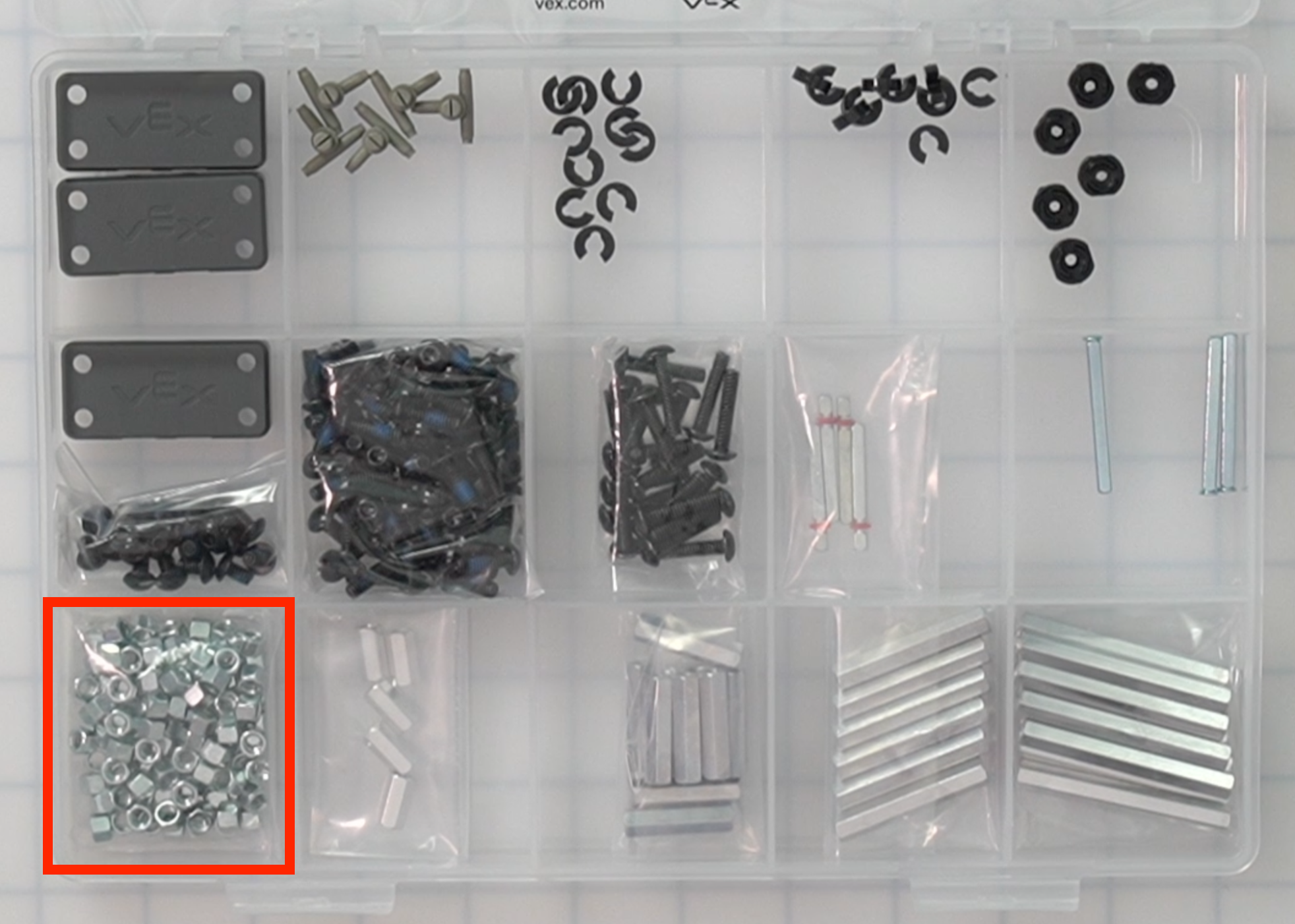

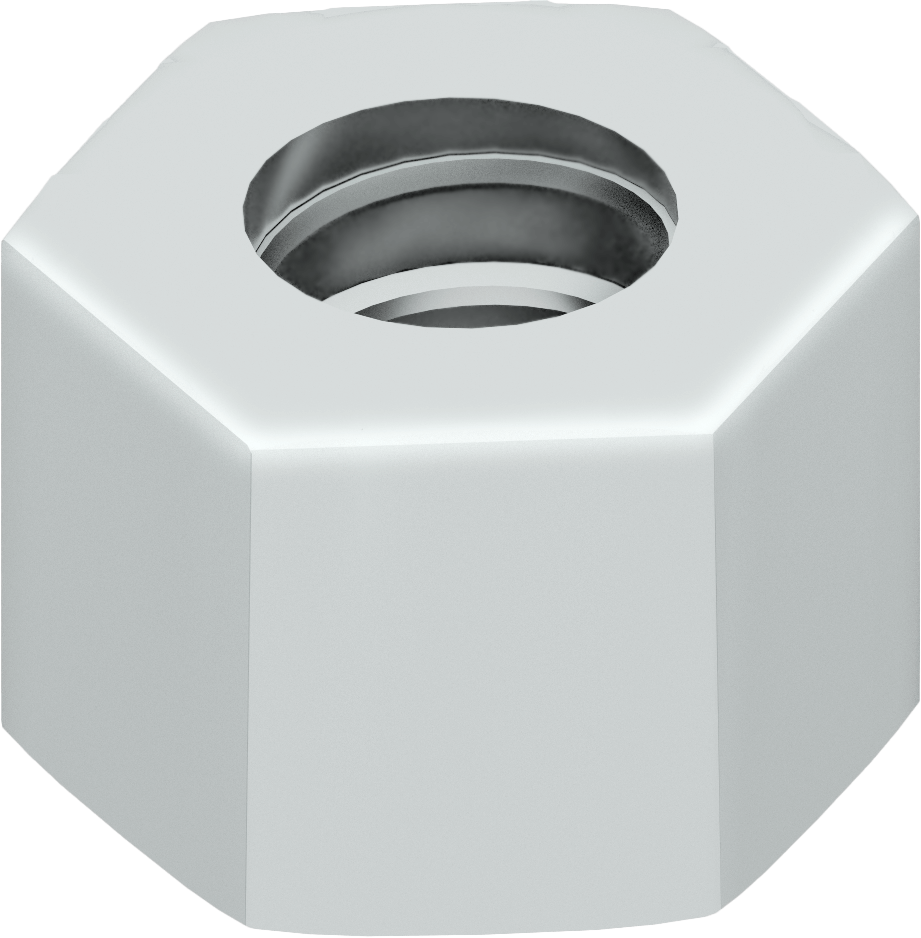

Παξιμάδι χαμηλού προφίλ Παξιμάδι χαμηλού προφίλ. 100 Χρησιμοποιείται με βίδα για τη σύνδεση τεμαχίων στο κιτ CTE Workcell. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή γωνία της θήκης.

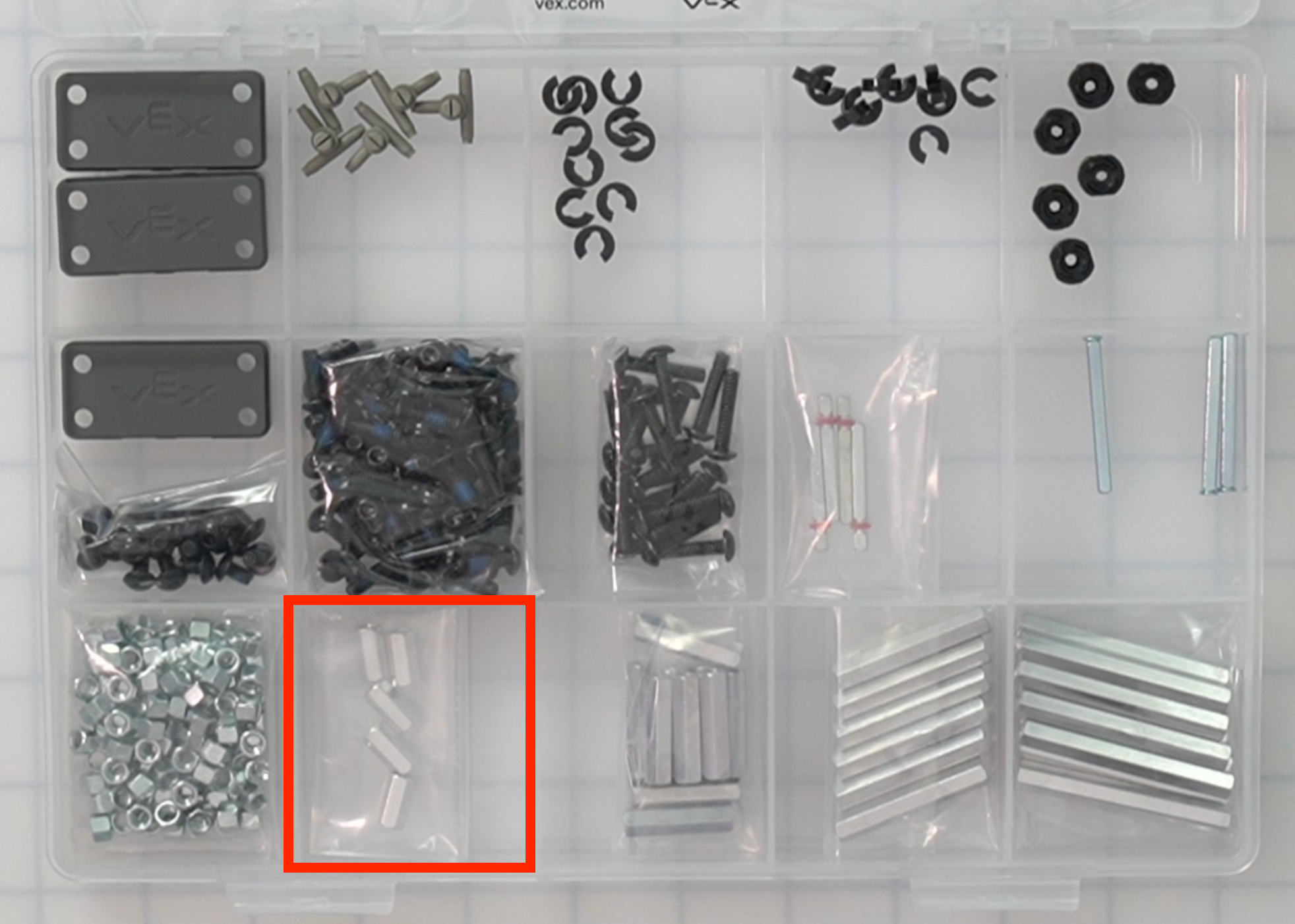

Απόκλιση 1/2" Μικρή αντιπαράθεση. 5 Χρησιμοποιείται για τον διαχωρισμό δύο μερών σε μια κατασκευή, δημιουργώντας παράλληλα μια άκαμπτη σύνδεση. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κάτω αριστερό κέντρο της θήκης.

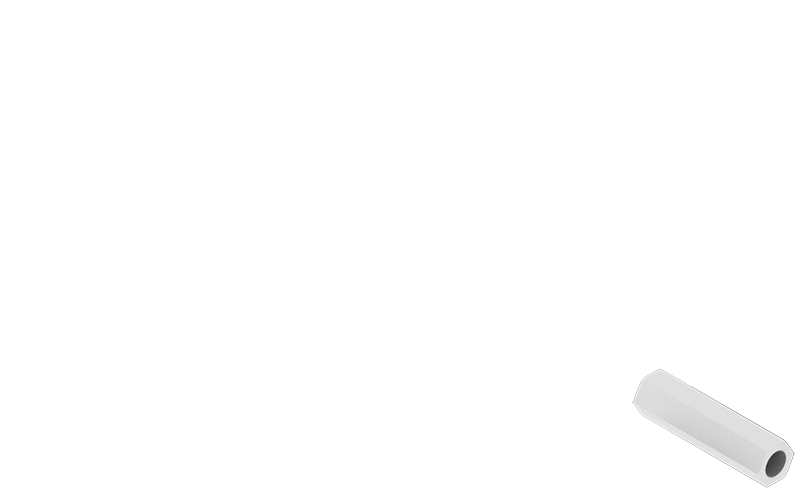

Απόσταση 1" Απόσταση 1 ίντσας. 10 Χρησιμοποιείται για τον διαχωρισμό δύο μερών σε μια κατασκευή, δημιουργώντας παράλληλα μια άκαμπτη σύνδεση. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κάτω κέντρο της θήκης.

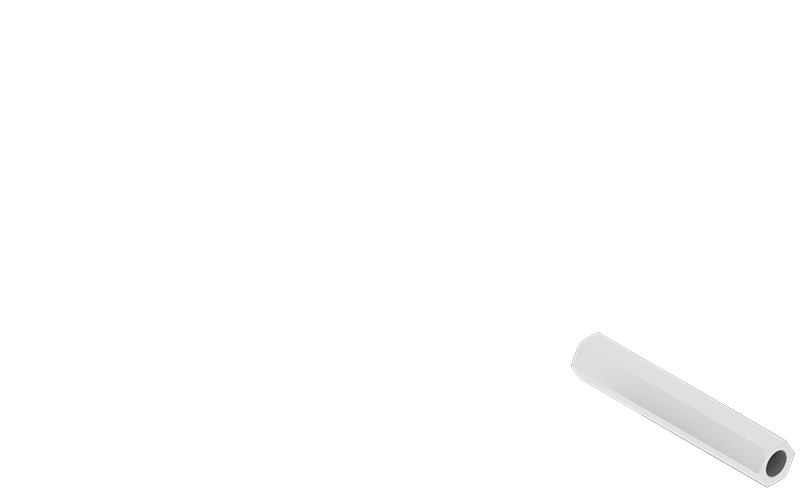

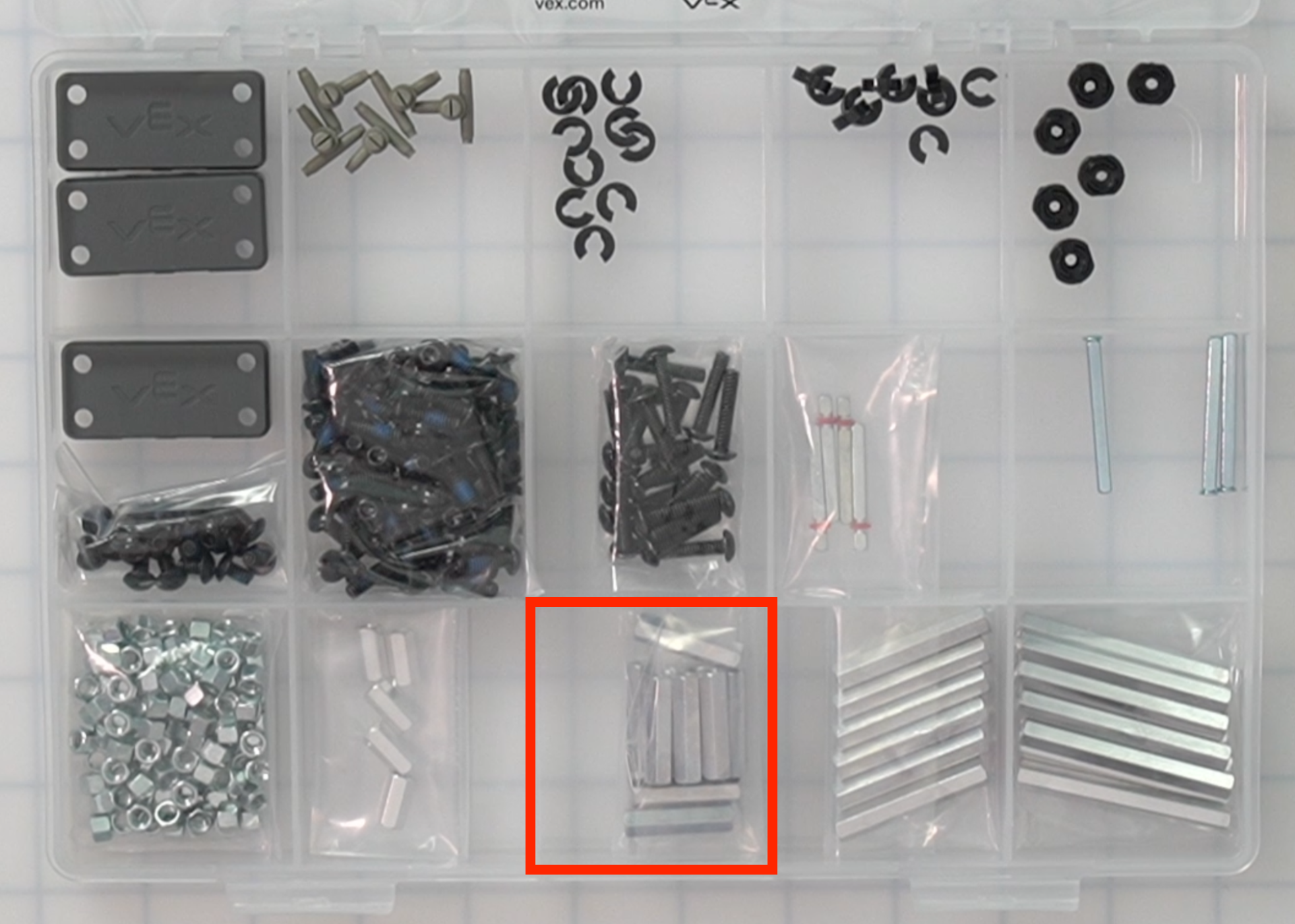

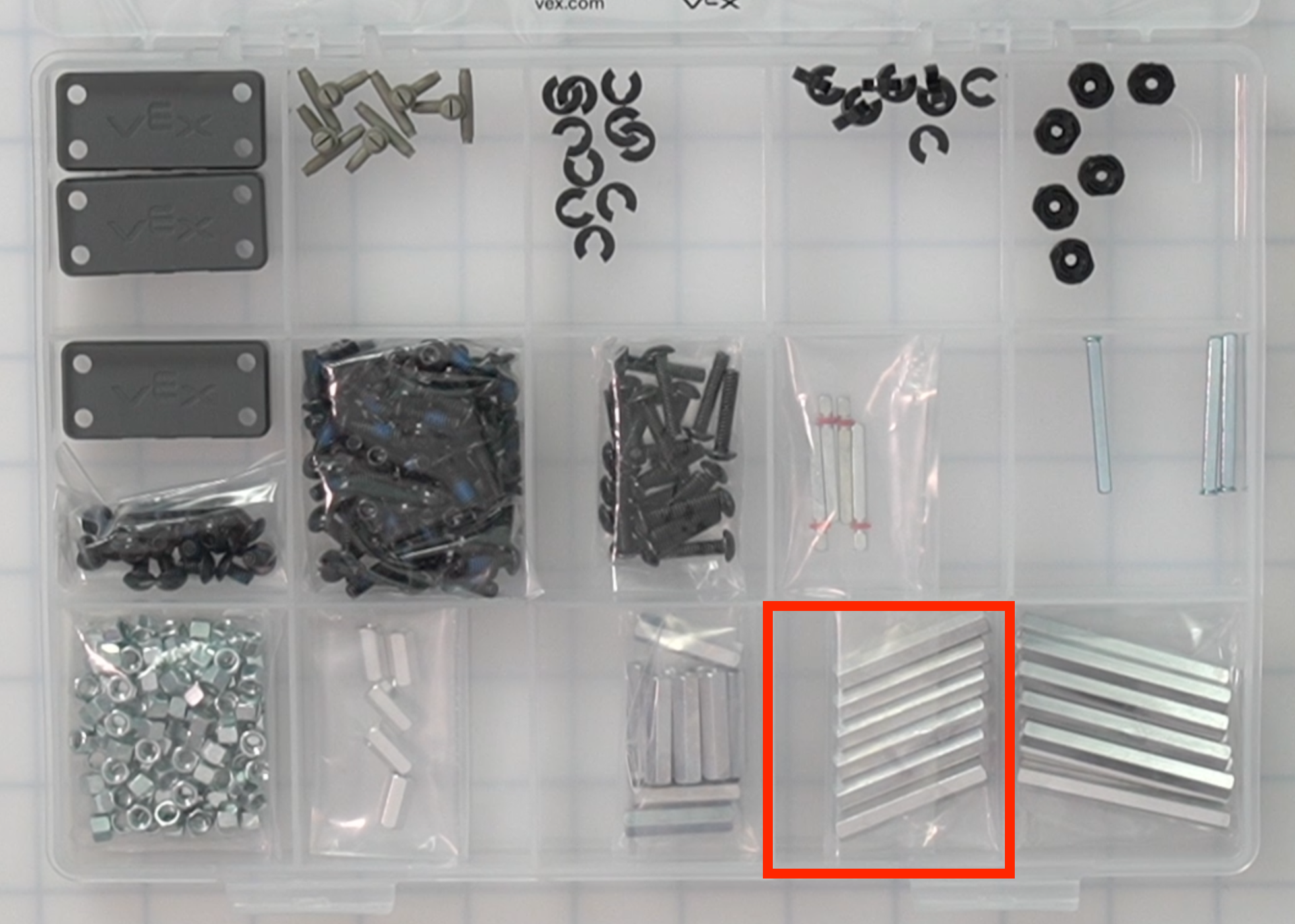

Απόσταση 1,5" Απόσταση 1,5 ίντσας. 6 Χρησιμοποιείται για τον διαχωρισμό δύο μερών σε μια κατασκευή, δημιουργώντας παράλληλα μια άκαμπτη σύνδεση. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κάτω δεξιό κέντρο της θήκης.

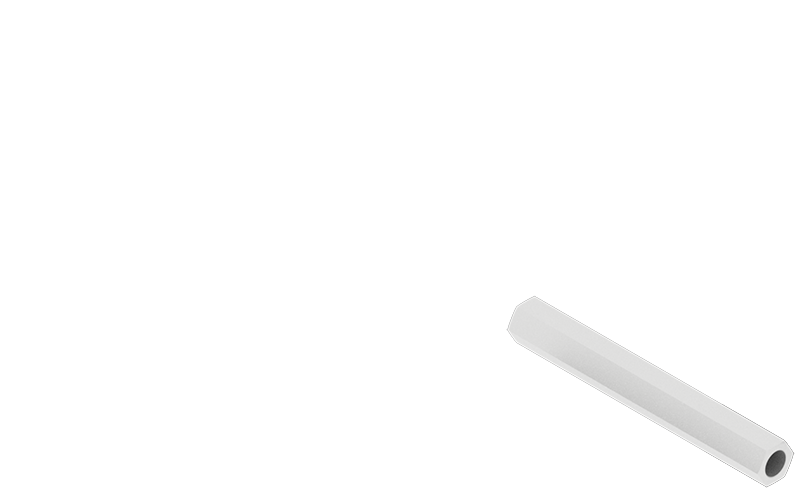

Απόκλιση 2" Απόσταση 2 ιντσών. 10 Χρησιμοποιείται για τον διαχωρισμό δύο μερών σε μια κατασκευή, δημιουργώντας παράλληλα μια άκαμπτη σύνδεση. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω δεξιά γωνία της θήκης.

Πλαίσιο εξαρτημάτων 2

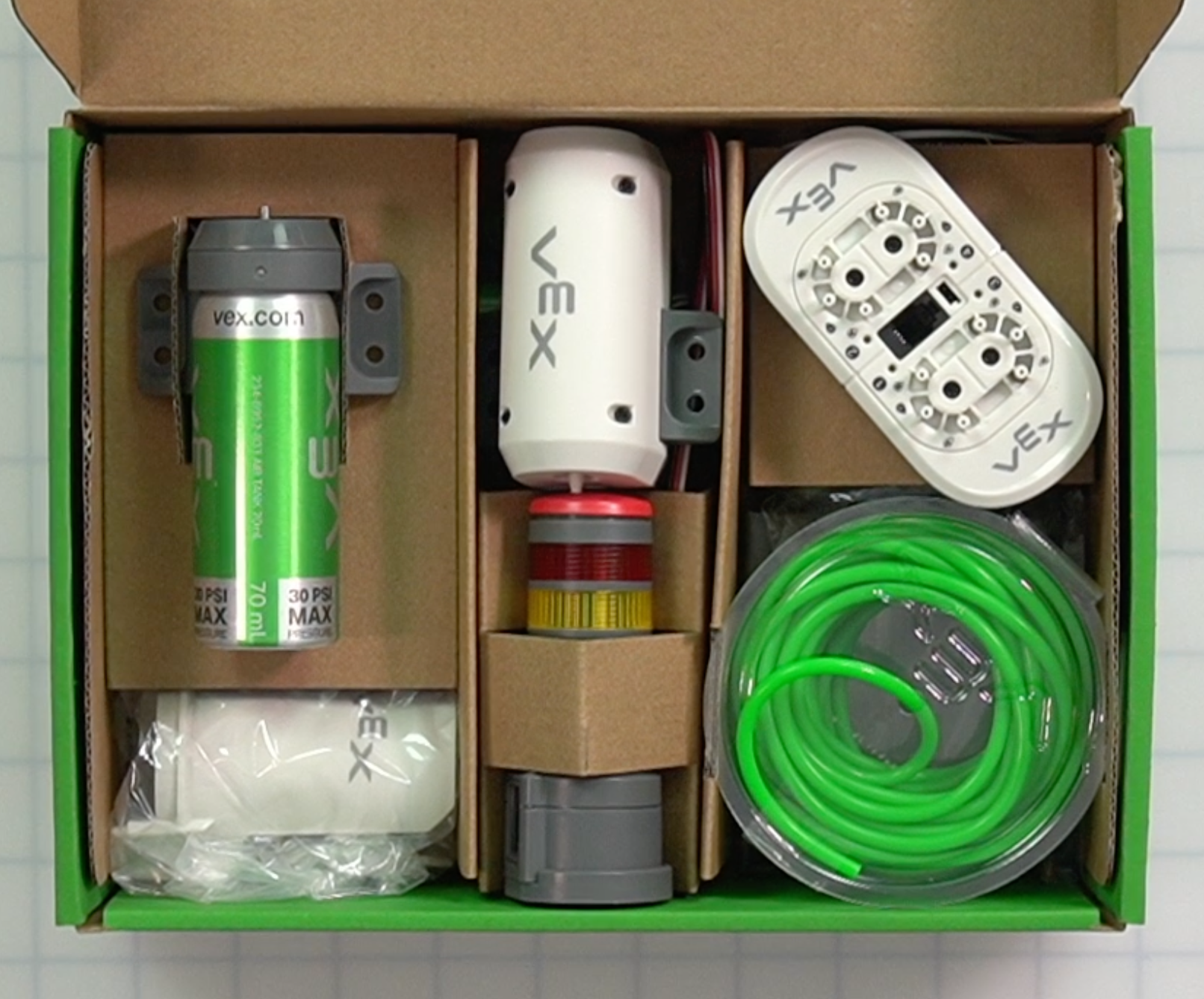

Εικόνα από πάνω προς τα κάτω του κουτιού εξαρτημάτων αριθμός 2.

Μέρος Φωτογραφία Ποσότητα Σκοπός Τοποθεσία

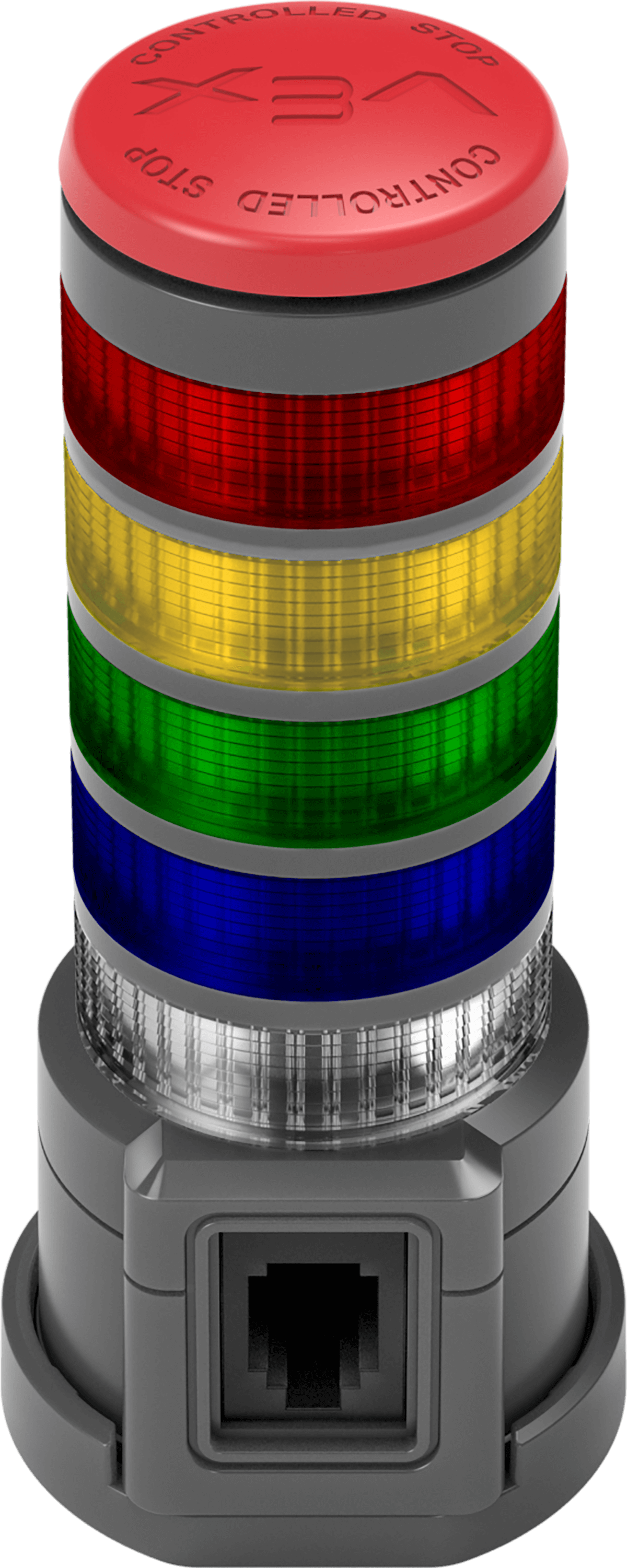

Πύργος Σημάτων Πύργος Σημάτων. 1 Μια συσκευή κωδικοποιημένη για την εμφάνιση χρωμάτων και την επικοινωνία της κατάστασης του CTE Workcell. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κάτω μέρος του κουτιού.
Δεξαμενή αέρα – 70mL Δεξαμενή αέρα. 1 Χρησιμοποιείται για την αποθήκευση πεπιεσμένου αέρα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή πλευρά του κουτιού.
Αεραντλία Αεραντλία. 1 Χρησιμοποιείται για τη συμπίεση αέρα για το πνευματικό σύστημα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο επάνω κέντρο του κουτιού.
Πνευματικό σωληνοειδές Πνευματικό σωληνοειδές. 1 Χρησιμοποιείται για τον ηλεκτρονικό έλεγχο της ροής του αέρα γύρω από το πνευματικό σύστημα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω δεξιά γωνία του κουτιού.
Πνευματικός κύλινδρος 2 στροφών Πνευματικός κύλινδρος 2 βημάτων. 2 Μετατρέπει τον πεπιεσμένο αέρα σε κίνηση μπρος-πίσω και μπορεί να εκτείνεται (σπρώχνει) και να συμπτύσσεται (τραβάει).

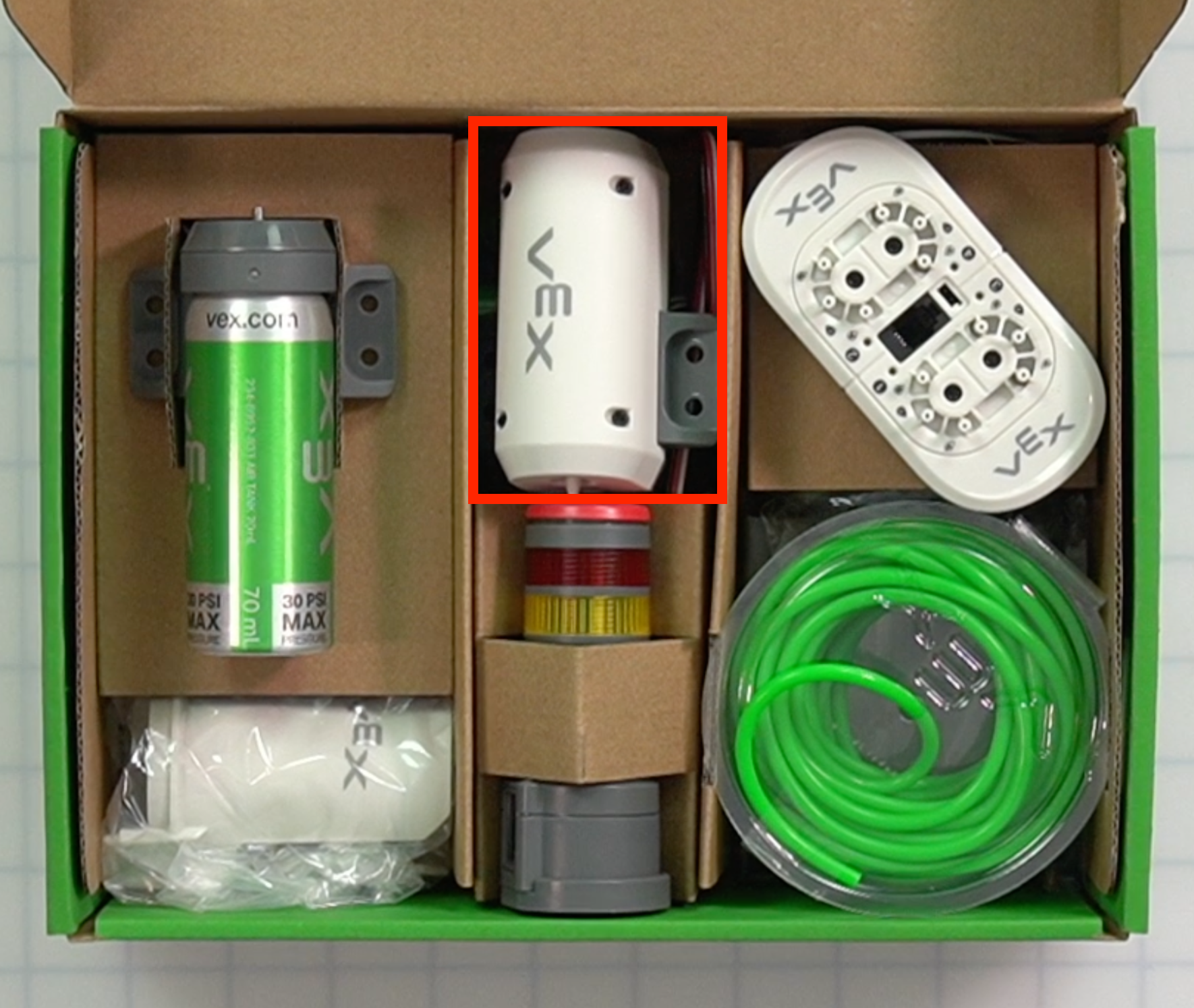

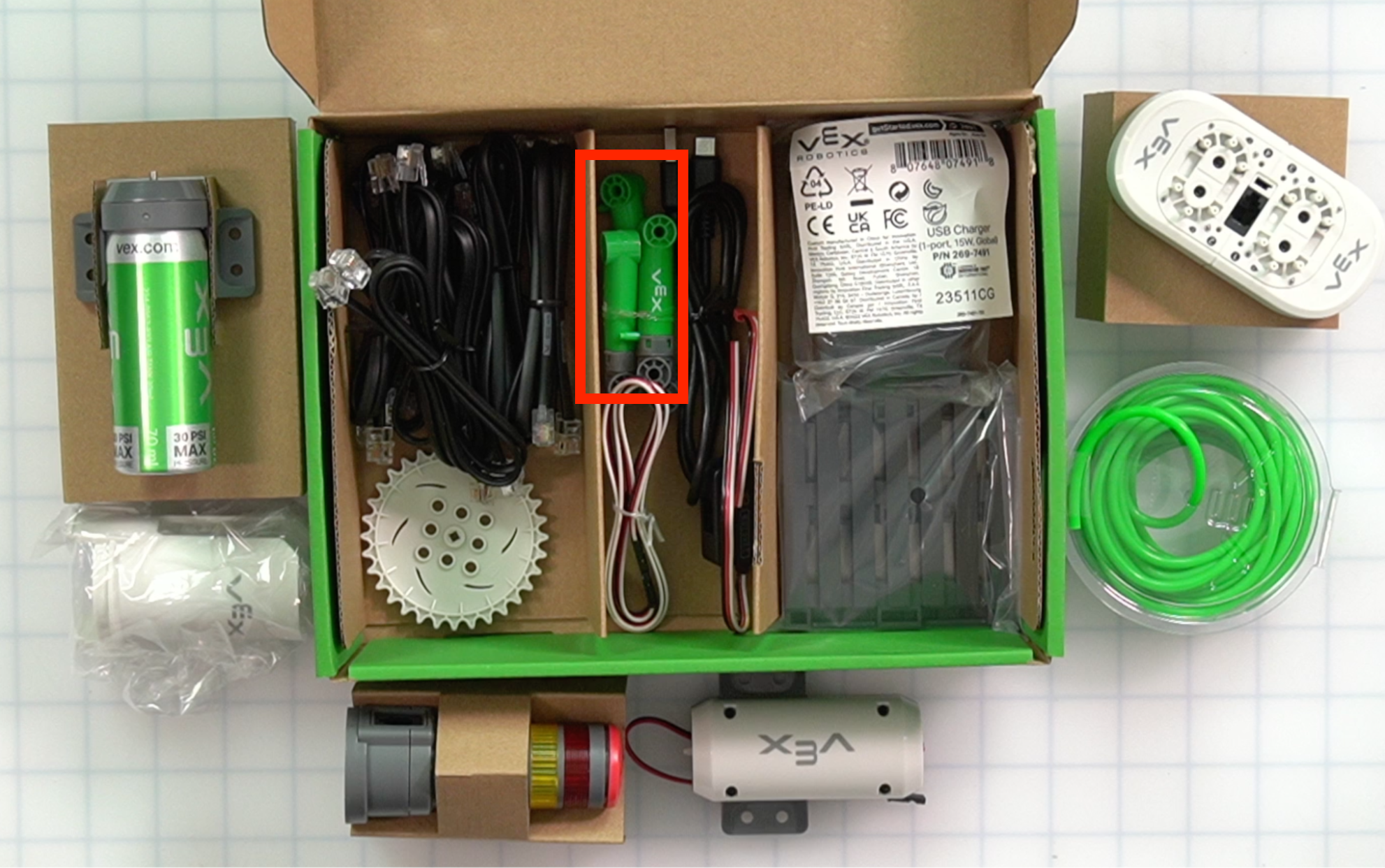

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο επάνω κέντρο του κουτιού, στο κάτω επίπεδο.

Σημείωση:Οι πνευματικοί κύλινδροι βρίσκονται κάτω από την αντλία αέρα.
Πνευματικός κύλινδρος 4 στροφών Πνευματικός κύλινδρος 4 βημάτων. 1 Μετατρέπει τον πεπιεσμένο αέρα σε κίνηση μπρος-πίσω και μπορεί να εκτείνεται (σπρώχνει) και να συμπτύσσεται (τραβάει).

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο επάνω κέντρο του κουτιού, στο κάτω επίπεδο.

Σημείωση:Οι πνευματικοί κύλινδροι βρίσκονται κάτω από την αντλία αέρα.
Σωλήνας 4 χιλιοστών Ρολό σωληνώσεων. 6,5 μέτρα Χρησιμοποιείται για τη μετακίνηση πεπιεσμένου αέρα από την πνευματική ηλεκτρομαγνητική βαλβίδα στο υπόλοιπο σύστημα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω δεξιά γωνία του κουτιού.

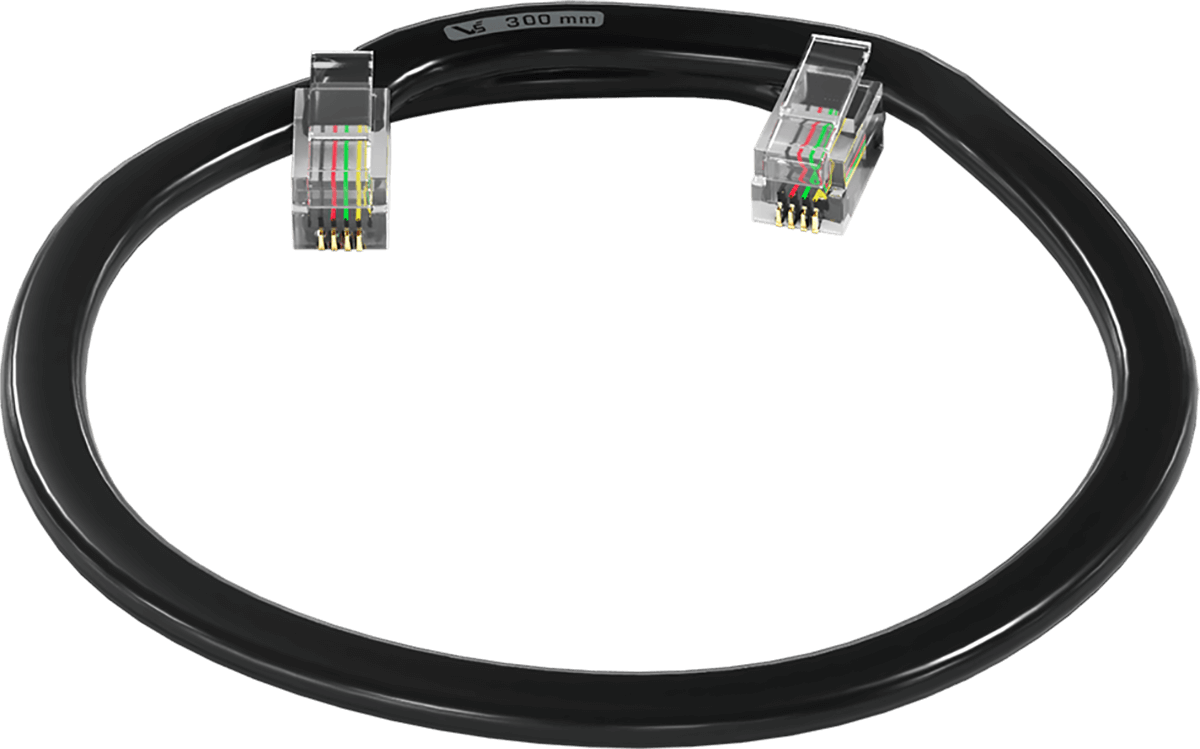

Έξυπνο καλώδιο 300 χιλ. Το πιο κοντό έξυπνο καλώδιο. 6 Χρησιμοποιείται για τη σύνδεση συσκευών με τον εγκέφαλο του ρομπότ.

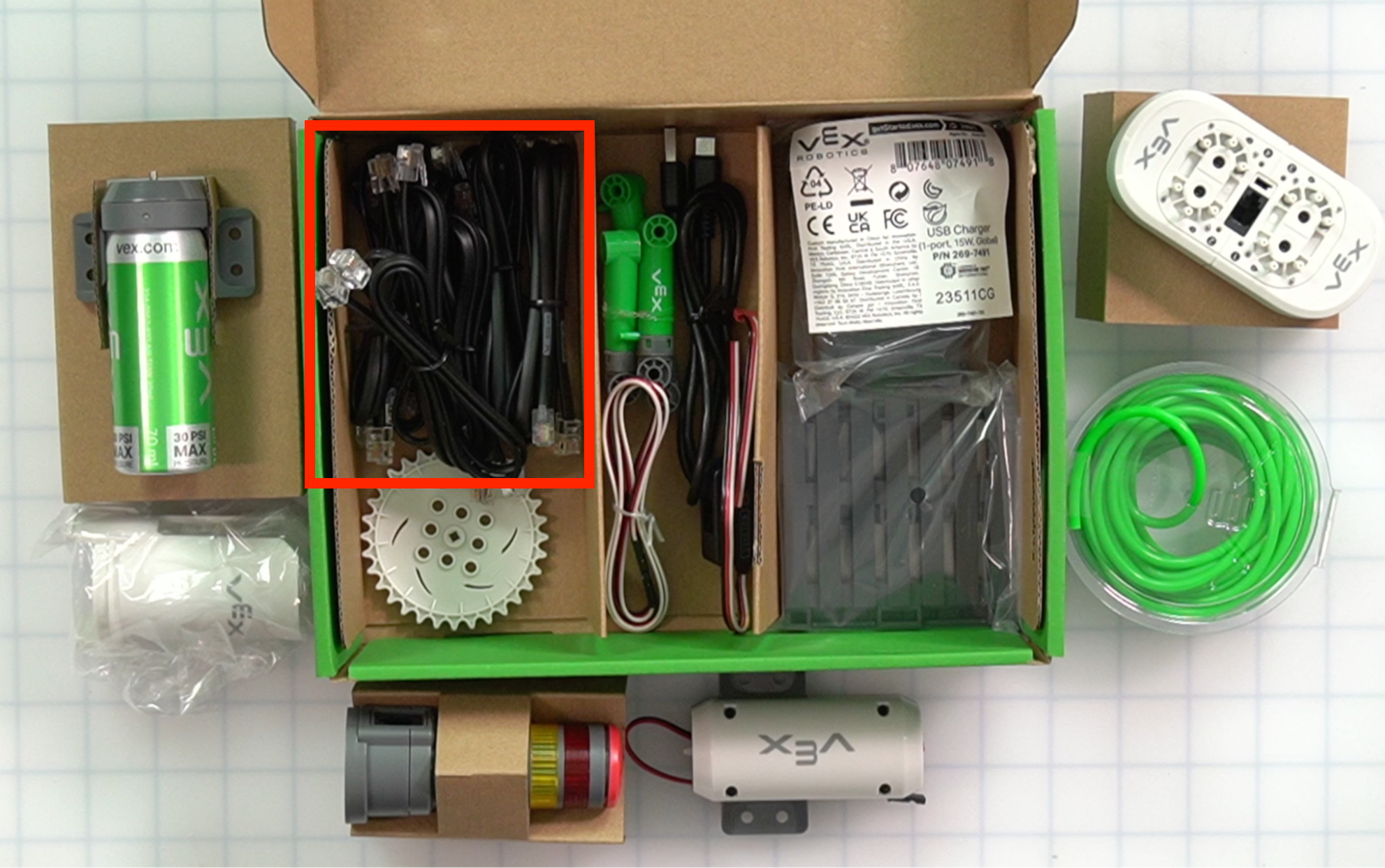

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή γωνία του κουτιού στο κάτω επίπεδο.

Σημείωση:Τα έξυπνα καλώδια βρίσκονται κάτω από τη δεξαμενή αέρα.

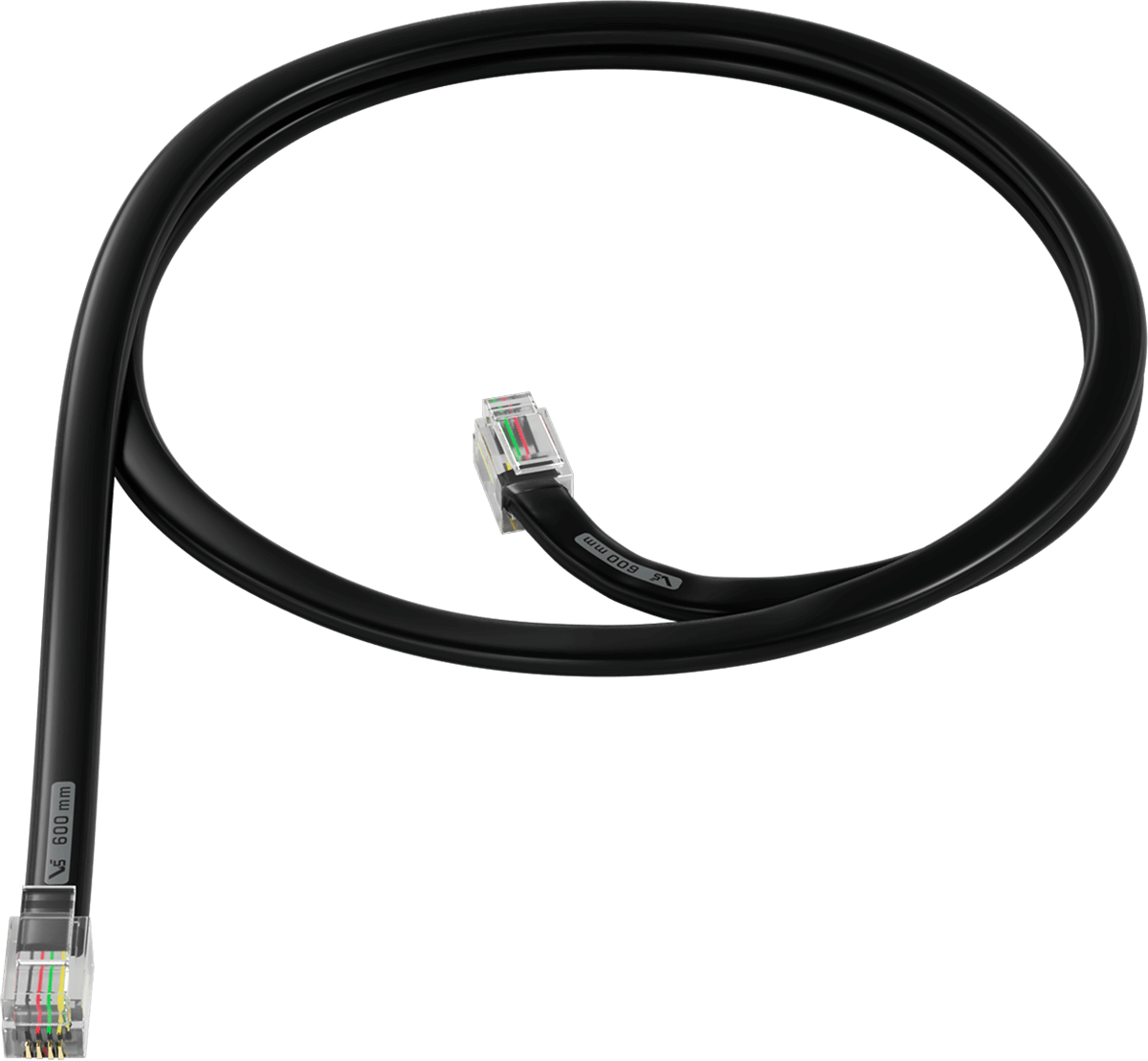

Έξυπνο καλώδιο 600mm Μεσαίο έξυπνο καλώδιο. 3 Χρησιμοποιείται για τη σύνδεση συσκευών με τον εγκέφαλο του ρομπότ.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή γωνία του κουτιού στο κάτω επίπεδο.

Σημείωση:Τα έξυπνα καλώδια βρίσκονται κάτω από τη δεξαμενή αέρα.

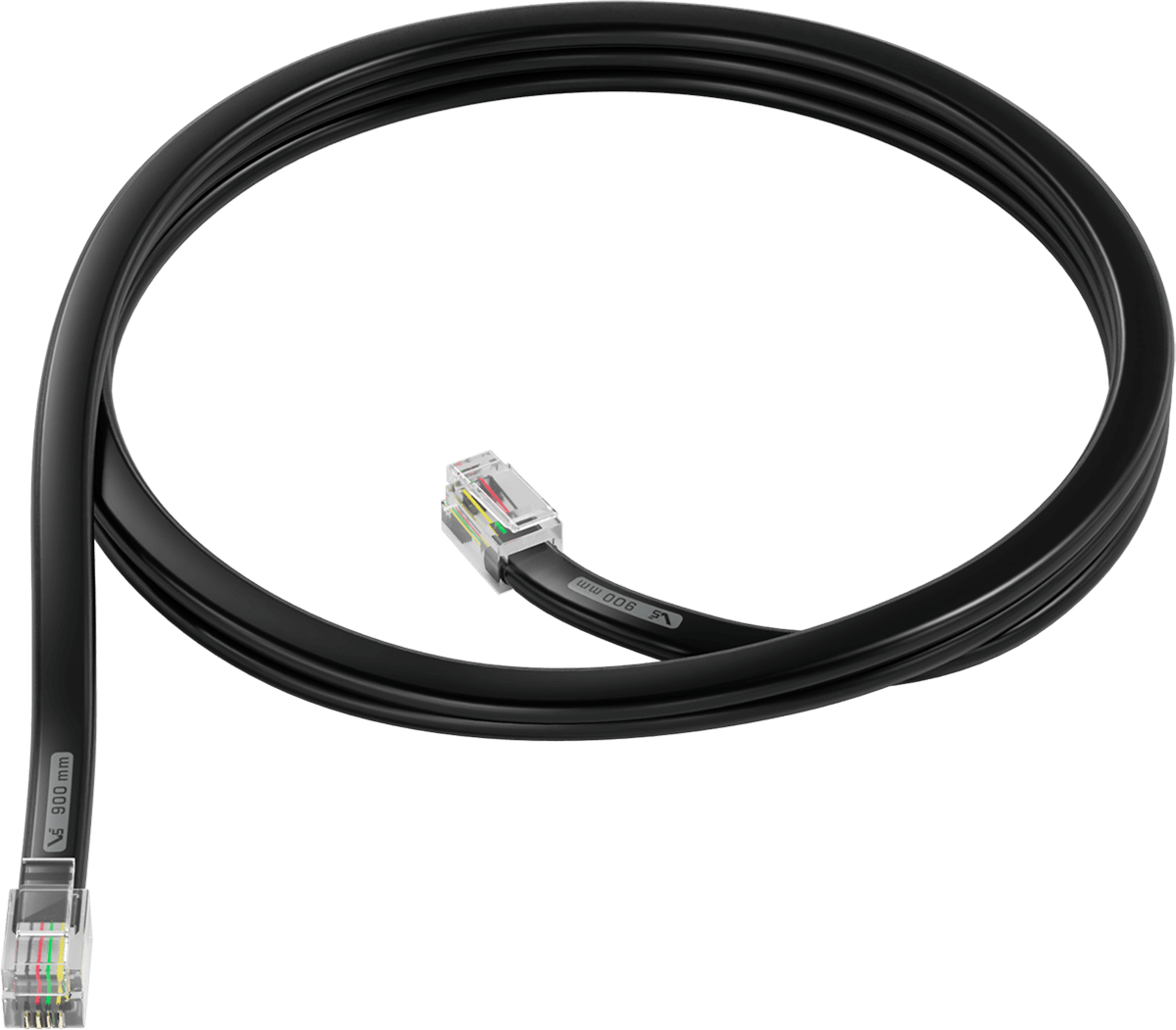

Έξυπνο καλώδιο 900 χιλιοστών Το μακρύτερο έξυπνο καλώδιο. 3 Χρησιμοποιείται για τη σύνδεση συσκευών με τον εγκέφαλο του ρομπότ.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή γωνία του κουτιού στο κάτω επίπεδο.

Σημείωση:Τα έξυπνα καλώδια βρίσκονται κάτω από τη δεξαμενή αέρα.

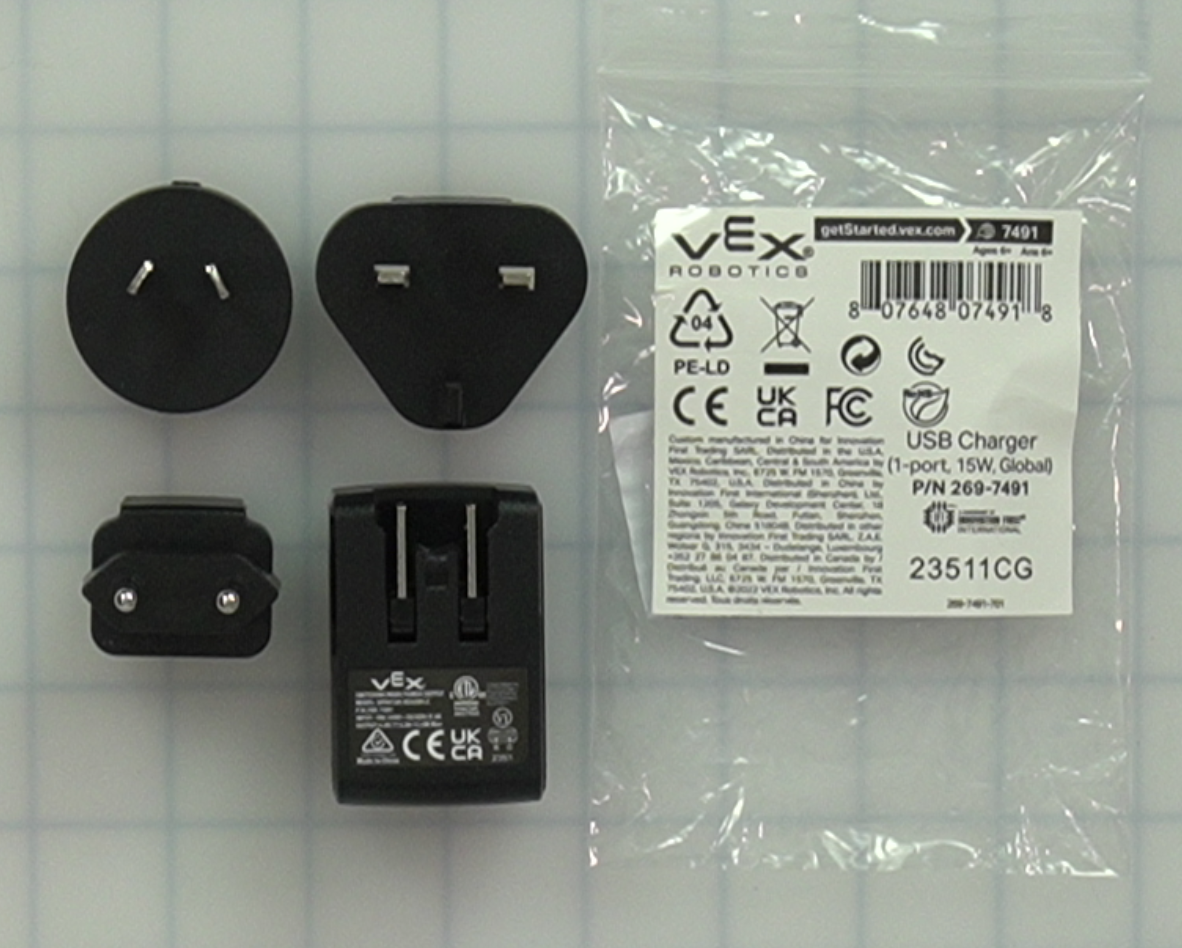

Φορτιστής USB - Διεθνής Στοιχεία φορτιστή USB. 1 Για τη σύνδεση ενός καλωδίου USB για τη φόρτιση της μπαταρίας.

Θέσεις εξαρτημάτων του κιτ CTE Workcell επάνω αριστερά στο κουτί.

Σημείωση:Ο φορτιστής USB βρίσκεται κάτω από την πνευματική ηλεκτρομαγνητική βαλβίδα.
Καλώδιο USB (AC) 1 μ. Καλώδιο USB C 1 Για τη σύνδεση του βραχίονα 6 αξόνων ή του εγκεφάλου ρομπότ σε έναν υπολογιστή. Χρησιμοποιείται επίσης για τη φόρτιση της μπαταρίας.

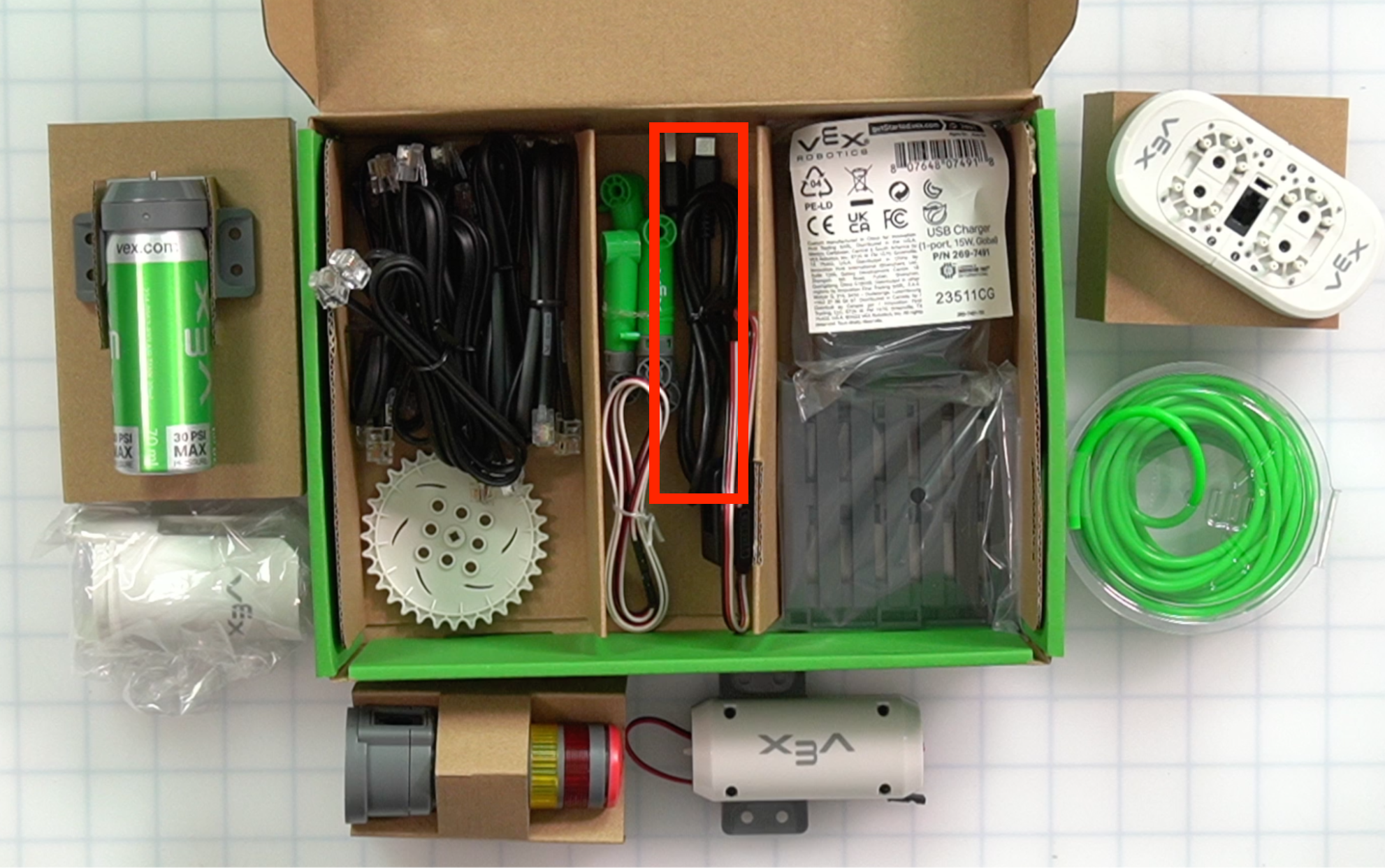

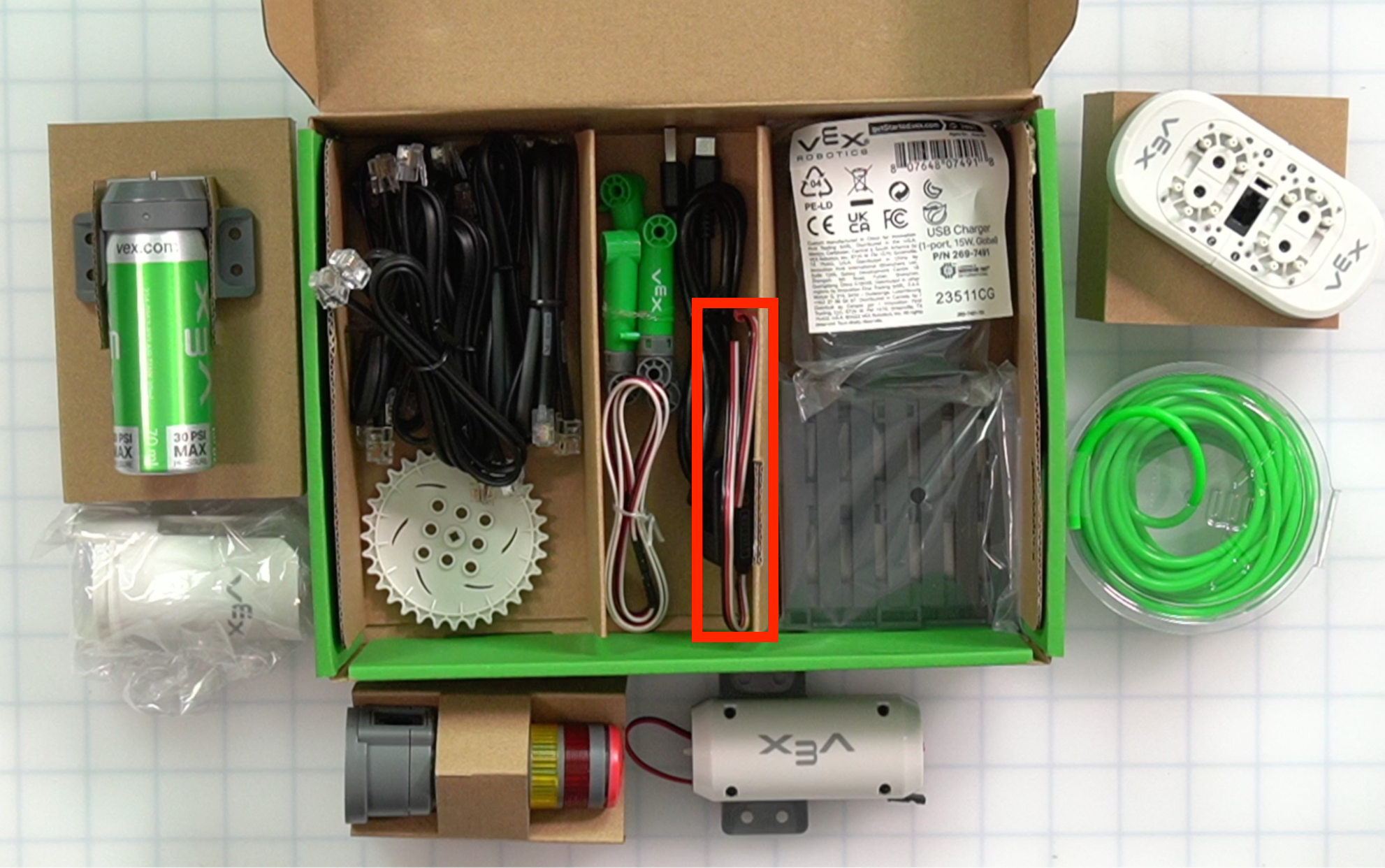

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού, στο κάτω επίπεδο.

Σημείωση:Το καλώδιο USB βρίσκεται στο κεντρικό τμήμα κάτω από την αντλία αέρα και τον πύργο σήματος.
Καλώδιο επέκτασης 3 καλωδίων 24" Καλώδιο επέκτασης 3 συρμάτων. 1 Χρησιμοποιείται με τον αισθητήρα αντικειμένων για να φτάσει από τον εγκέφαλο του ρομπότ στη βάση του αισθητήρα.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού, στο κάτω επίπεδο.

Σημείωση:Το καλώδιο επέκτασης 3 συρμάτων βρίσκεται στο κεντρικό τμήμα κάτω από την αντλία αέρα και τον πύργο σήματος.
Φόρτωση δίσκου Κομμάτι φορτωτή δίσκου. 1 Χρησιμοποιείται με πνευματικά συστήματα για τη διανομή δίσκων σε έναν μεταφορικό ιμάντα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή γωνία του κουτιού.

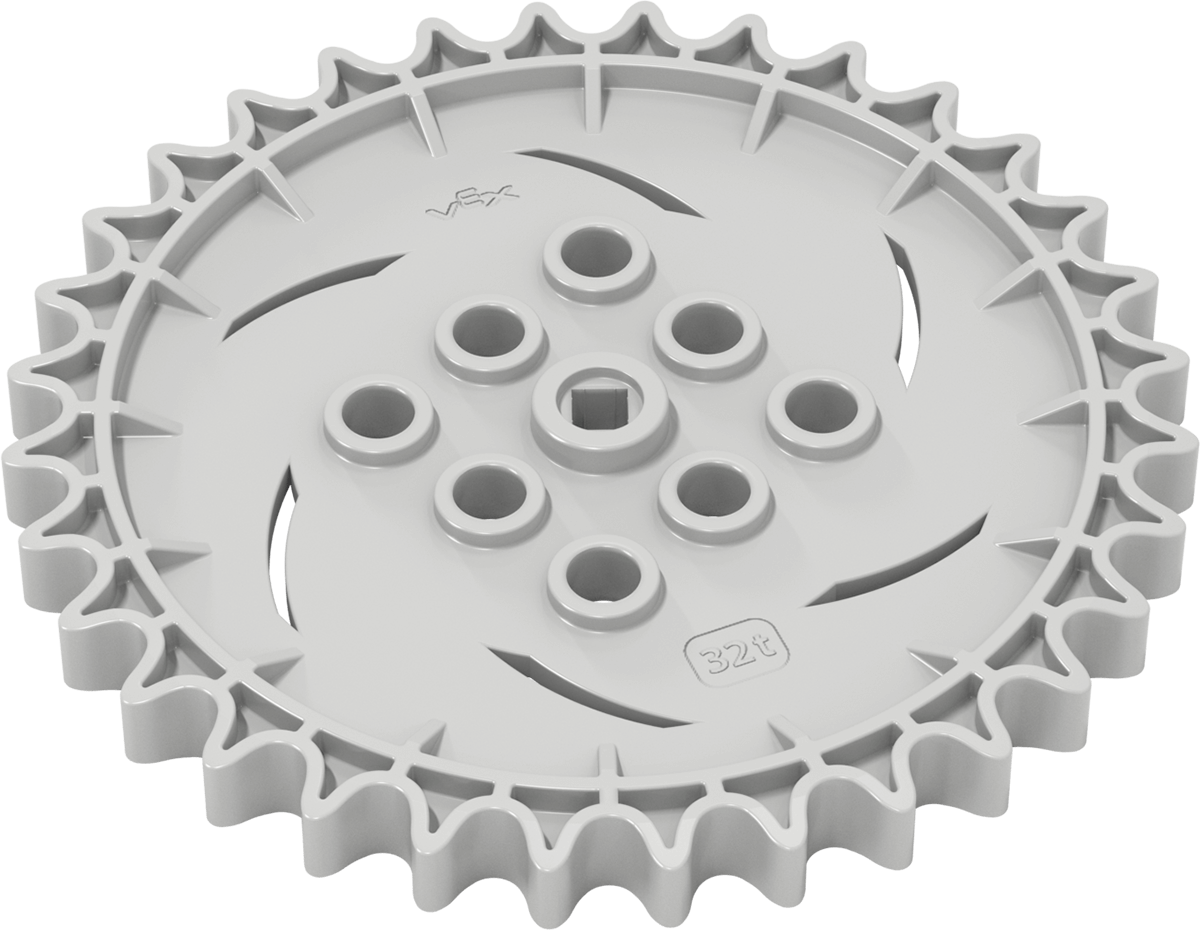

32 δόντια γρανάζι Δόντι τροχού. 1 Χρησιμοποιείται με το κομμάτι τροχιάς κίνησης και τον κινητήρα για την κίνηση του ελικοειδούς μεταφορικού ιμάντα.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή γωνία του κουτιού στο κάτω επίπεδο.

Σημείωση:Το Sprocket βρίσκεται κάτω από τη μονάδα φόρτωσης δίσκων.

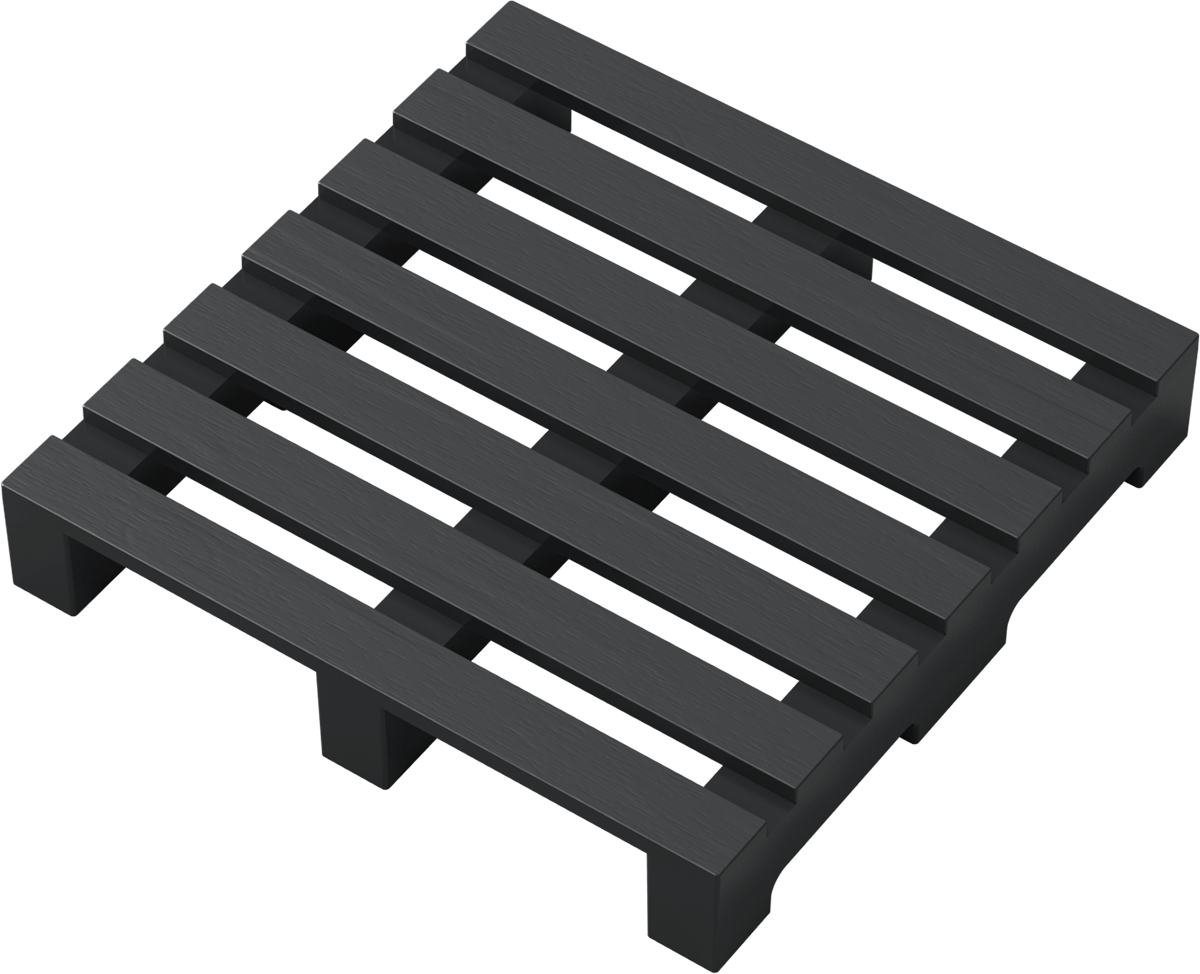

Αχυρόστρωμα Παλέτα CTE. 2 Χρησιμοποιείται σε δραστηριότητες προσομοίωσης παλετοποίησης σε περιβάλλον βιομηχανικής ρομποτικής.

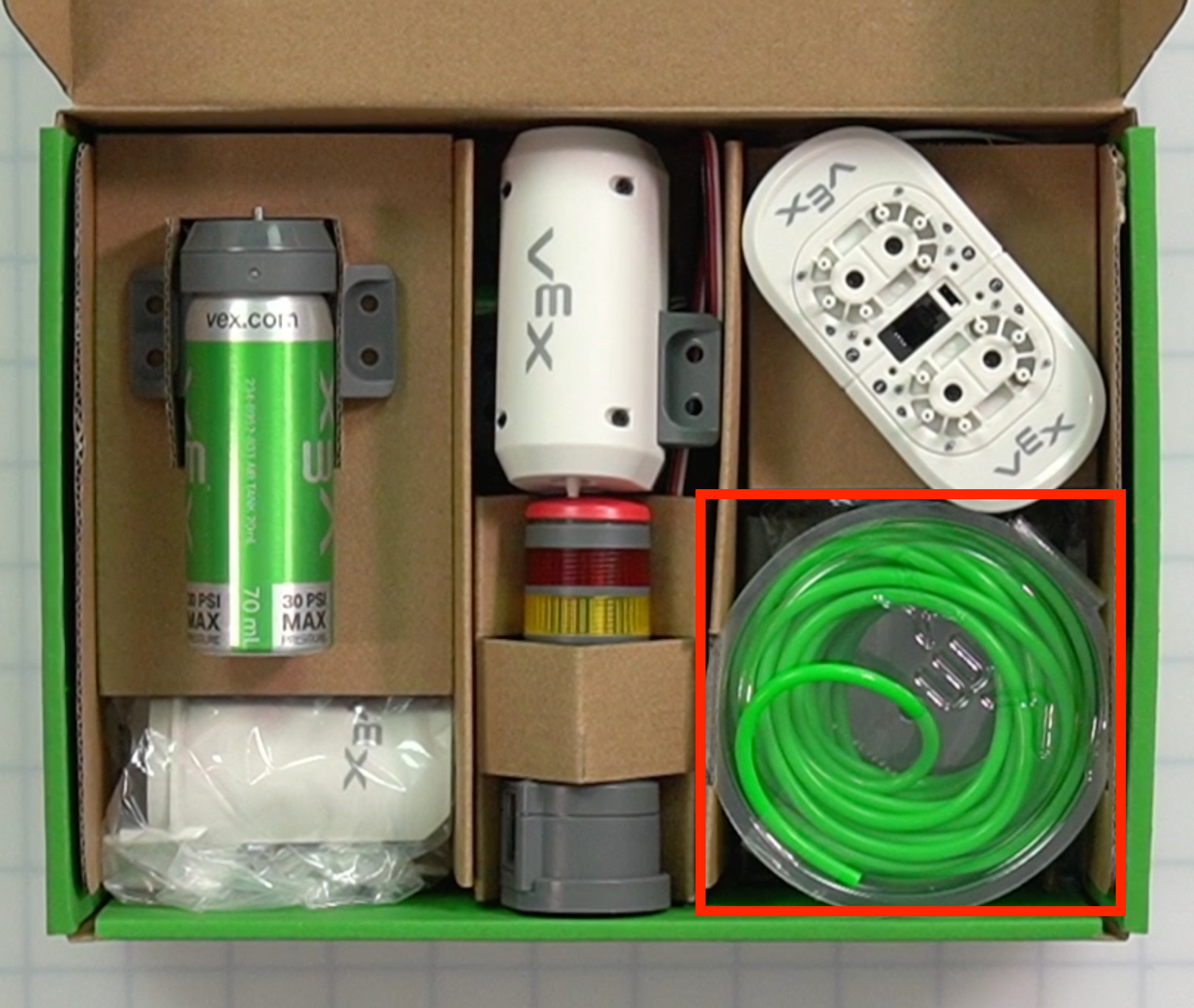

Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω δεξιά γωνία του κουτιού στο κάτω επίπεδο.

Σημείωση:Οι παλέτες βρίσκονται κάτω από τον σωλήνα 4 mm.

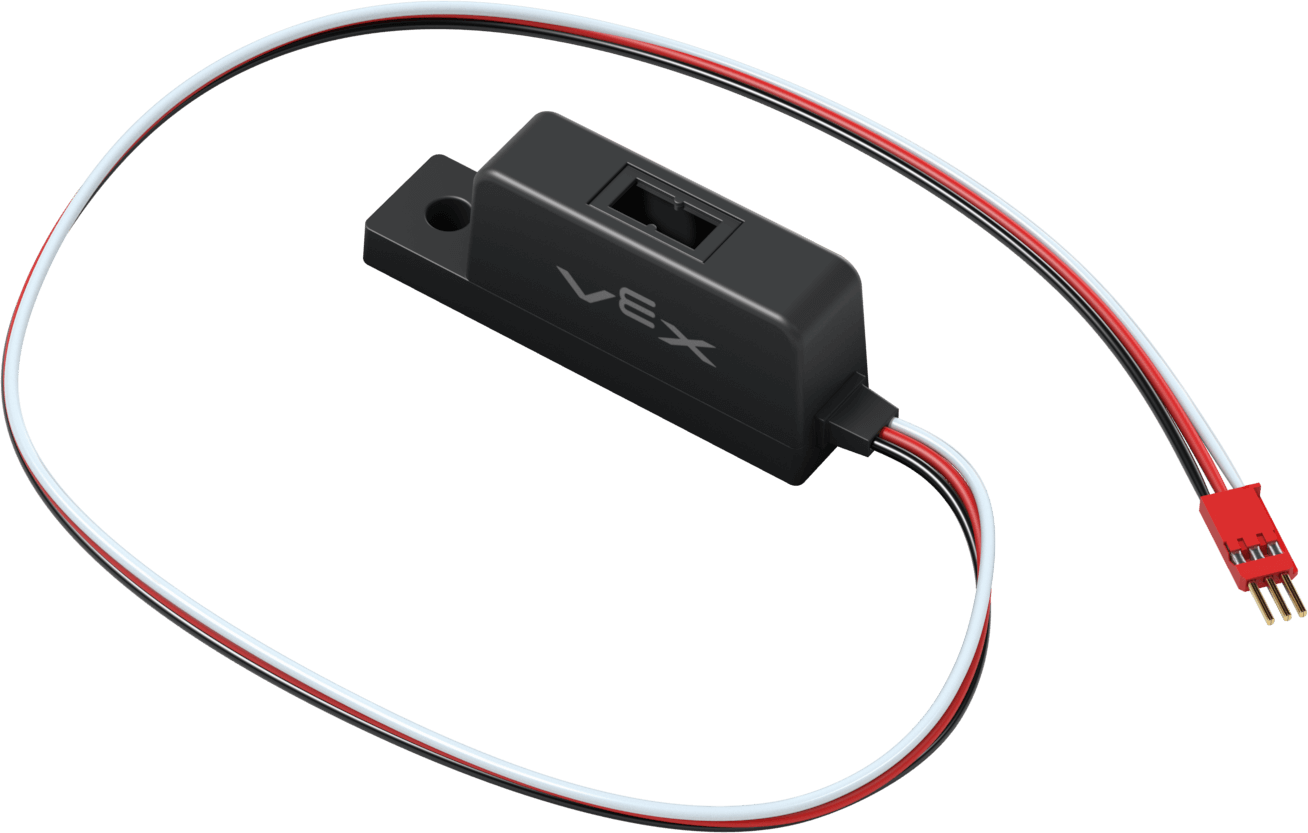

Αισθητήρας αντικειμένων Αισθητήρας Αντικειμένου. 1 Ένας αισθητήρας που χρησιμοποιείται για την ανίχνευση της παρουσίας αντικειμένων.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού, στο κάτω επίπεδο.

Σημείωση:Ο αισθητήρας αντικειμένων βρίσκεται στο κεντρικό τμήμα κάτω από την αντλία αέρα και τον πύργο σήματος.

Πλαίσιο Εξαρτημάτων 3

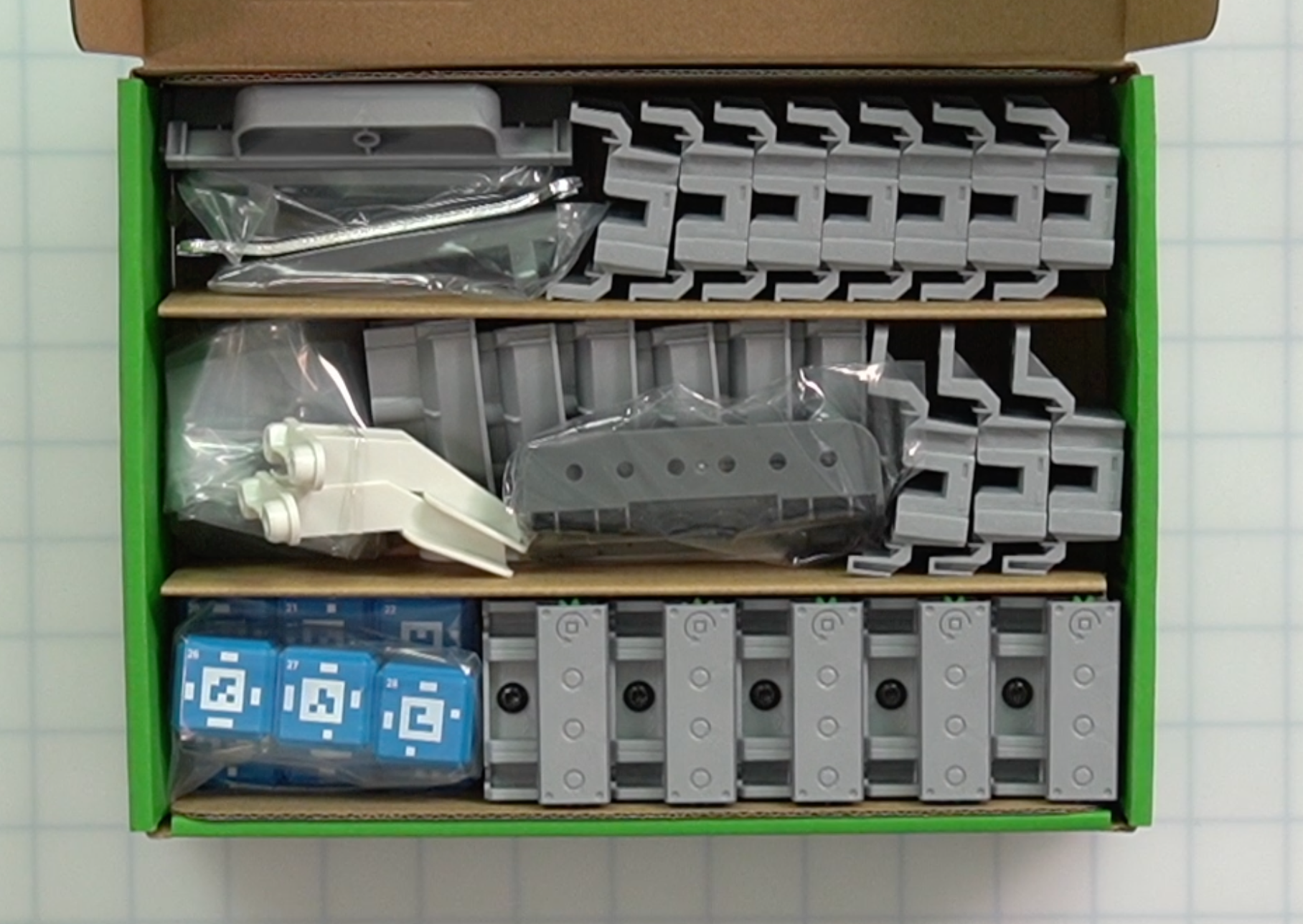

Εικόνα από πάνω προς τα κάτω του κουτιού εξαρτημάτων αριθμός 3.

Μέρος Φωτογραφία Ποσότητα Σκοπός Τοποθεσία

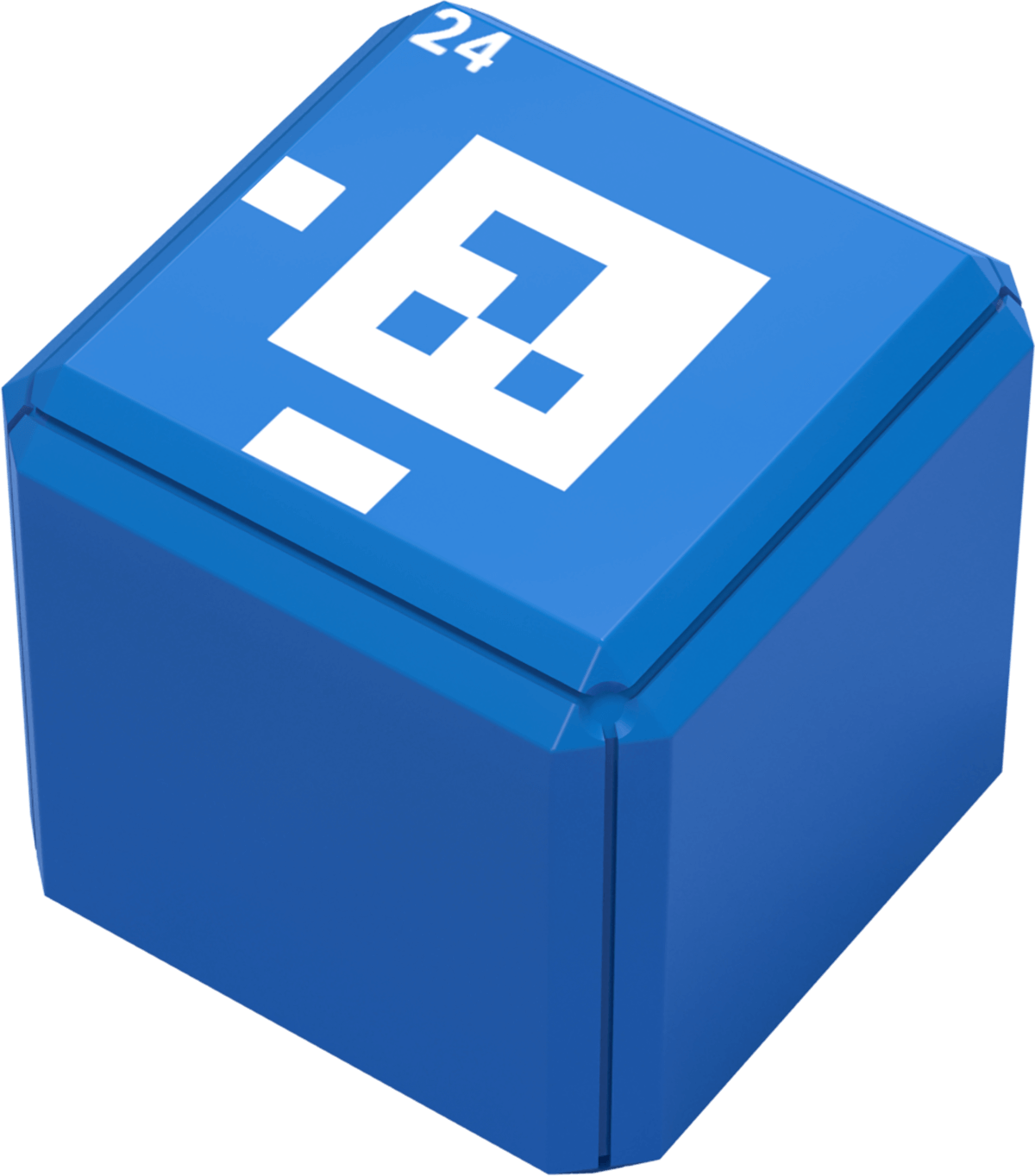

Κύβος Μπλε κύβος CTE. 9

Χρησιμοποιείται σε δραστηριότητες προσομοίωσης αντικειμένων σε περιβάλλον βιομηχανικής ρομποτικής.

Σημείωση: Κάθε κύβος εμφανίζει διαφορετική ετικέτα Απριλίου. Αυτή η λειτουργία θα εξηγηθεί σε μελλοντική ενημέρωση.

 Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω αριστερή γωνία του κουτιού.

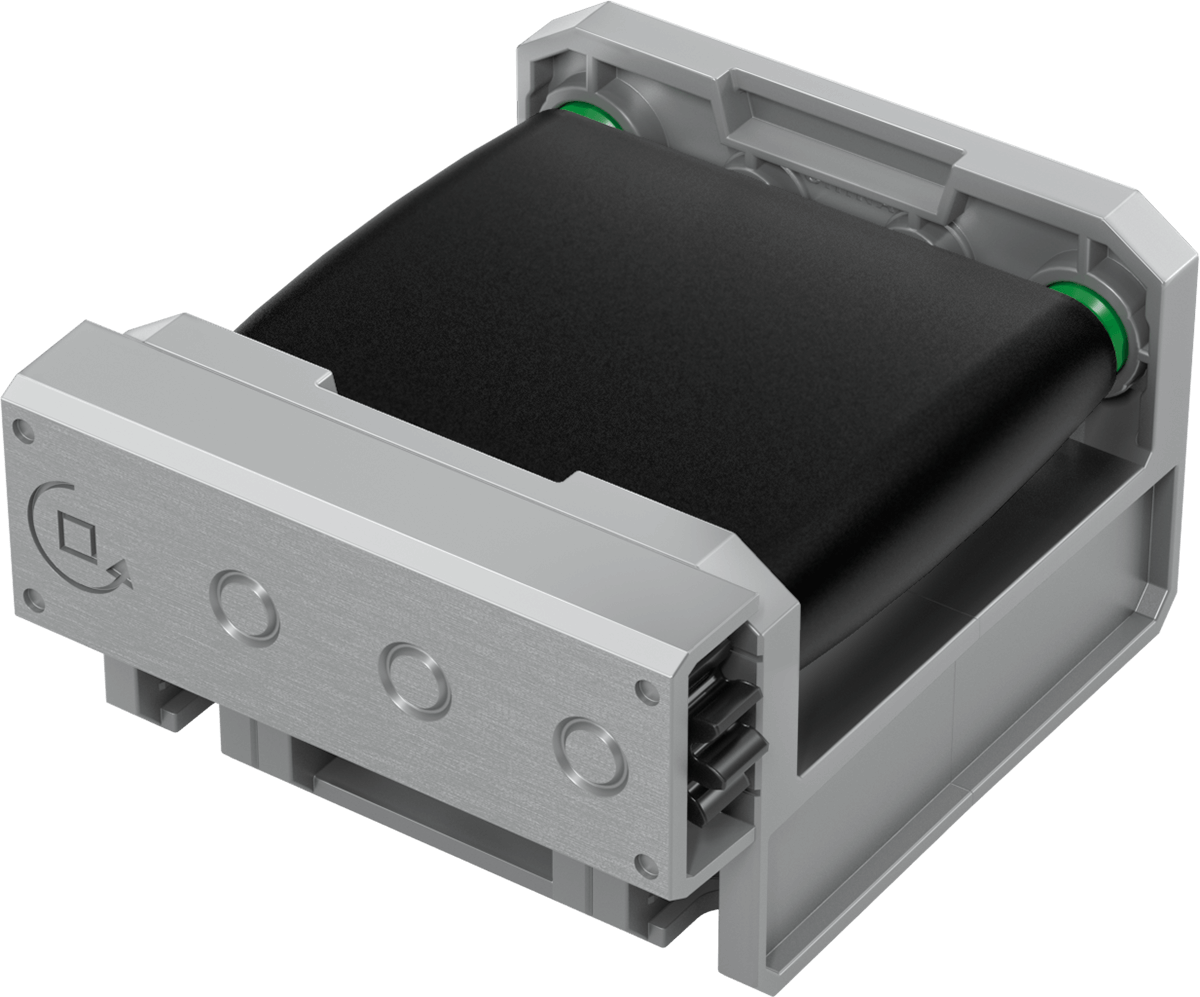

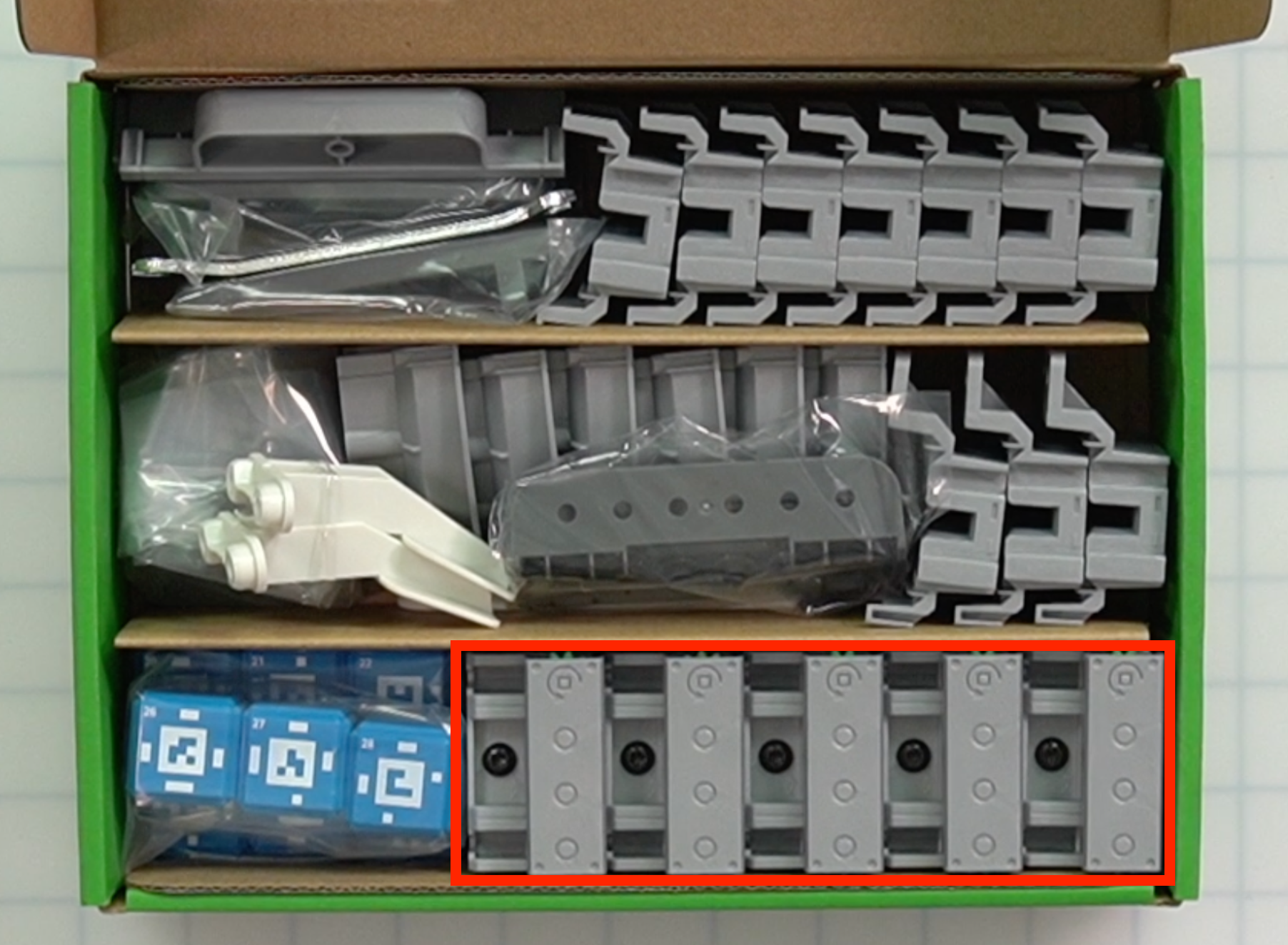

Γραμμικός Μεταφορέας Γραμμικό κομμάτι μεταφορέα. 5 Χρησιμοποιείται για τη μετακίνηση δίσκων και κύβων πάνω και έξω από τον ελικοειδή μεταφορέα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην κάτω δεξιά γωνία του κουτιού.

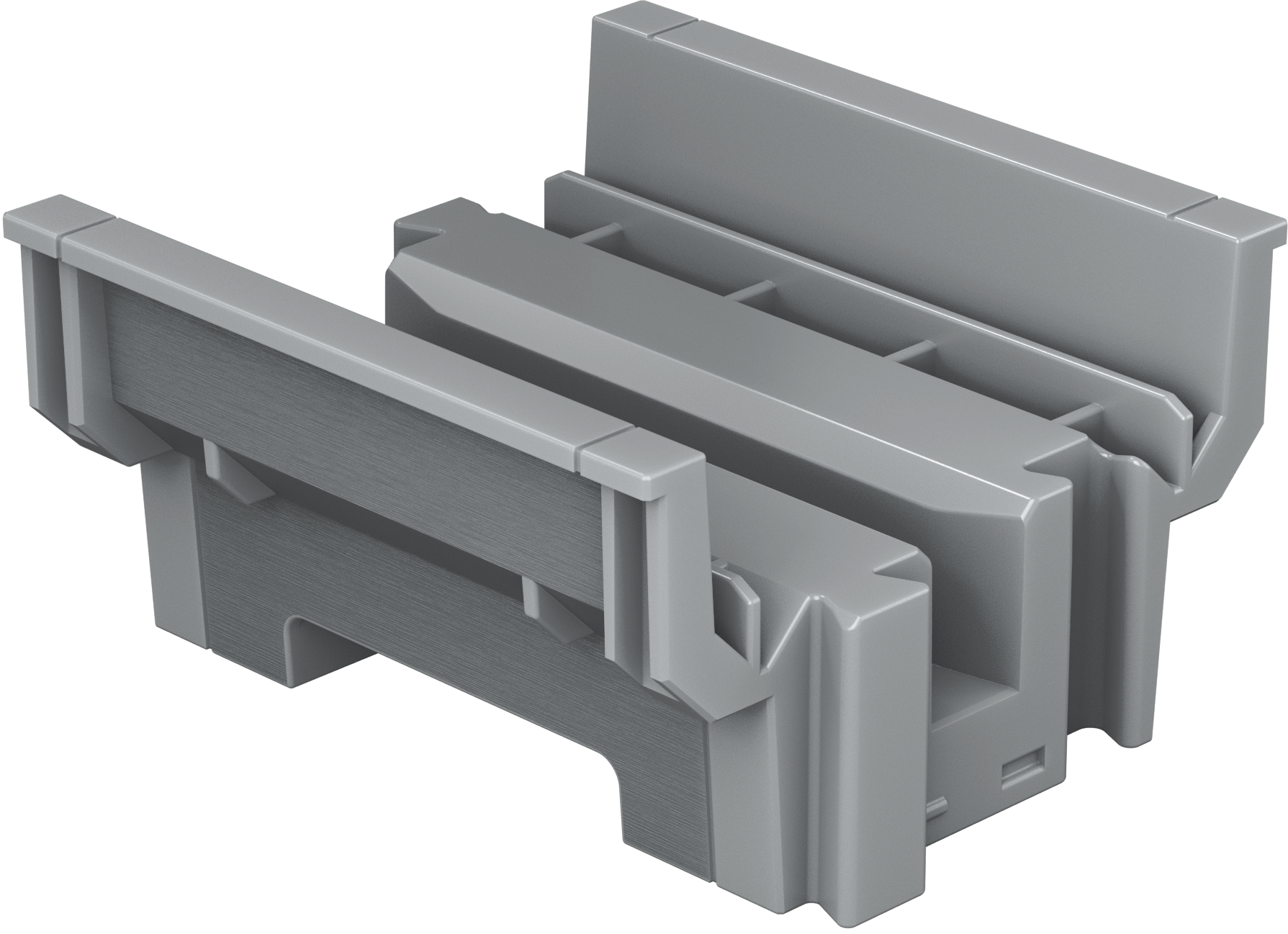

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Ευθεία Τροχιά Κομμάτι ευθείας μεταφορικής ταινίας. 7 Ένα τμήμα της βάσης του ελικοειδούς μεταφορικού ιμάντα που χρησιμοποιείται για τη σύνδεση του μεταφορικού ιμάντα με το πλακίδιο CTE. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω δεξιά γωνία του κουτιού.

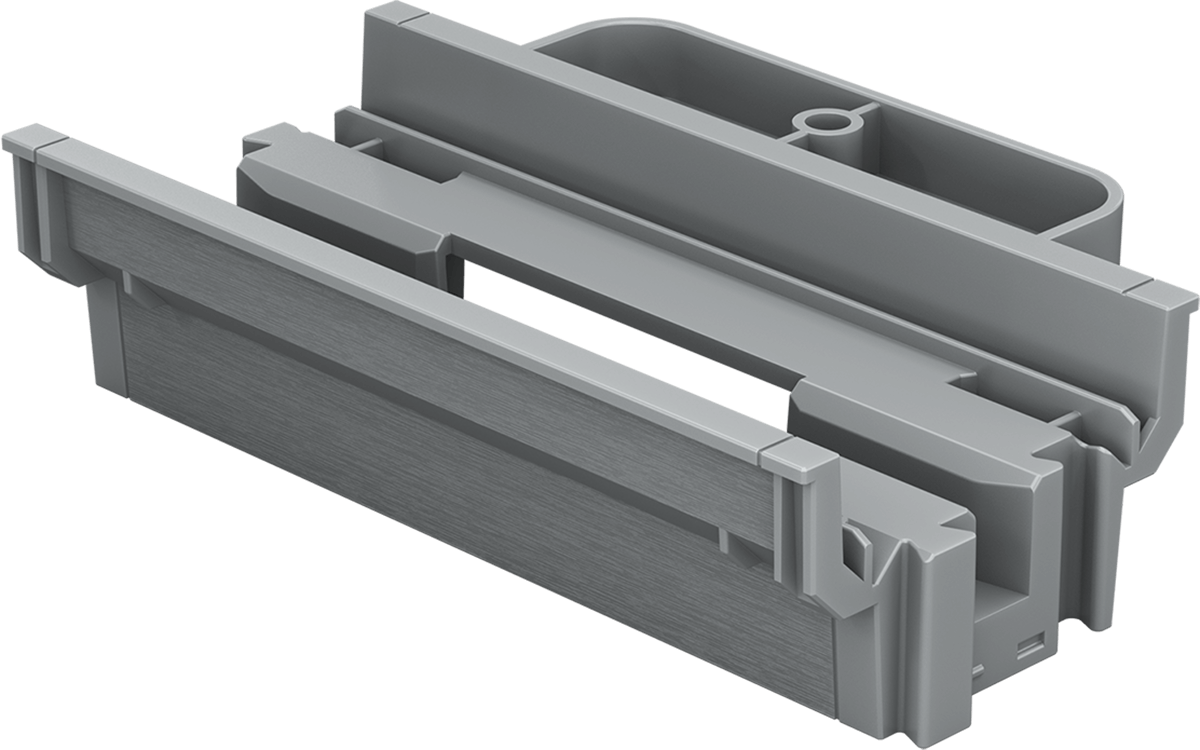

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Γραμμή Οδήγησης Κομμάτι μεταφορικού ιμάντα κίνησης. 1 Ένα τμήμα της βάσης του ελικοειδούς μεταφορικού ιμάντα που χρησιμοποιείται για τη σύνδεση του μεταφορικού ιμάντα με το πλακίδιο CTE. Αυτό το κομμάτι χρησιμοποιείται για τη σύνδεση ενός κινητήρα και ενός αλυσοτροχού στον μεταφορικό ιμάντα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω δεξιά γωνία του κουτιού.

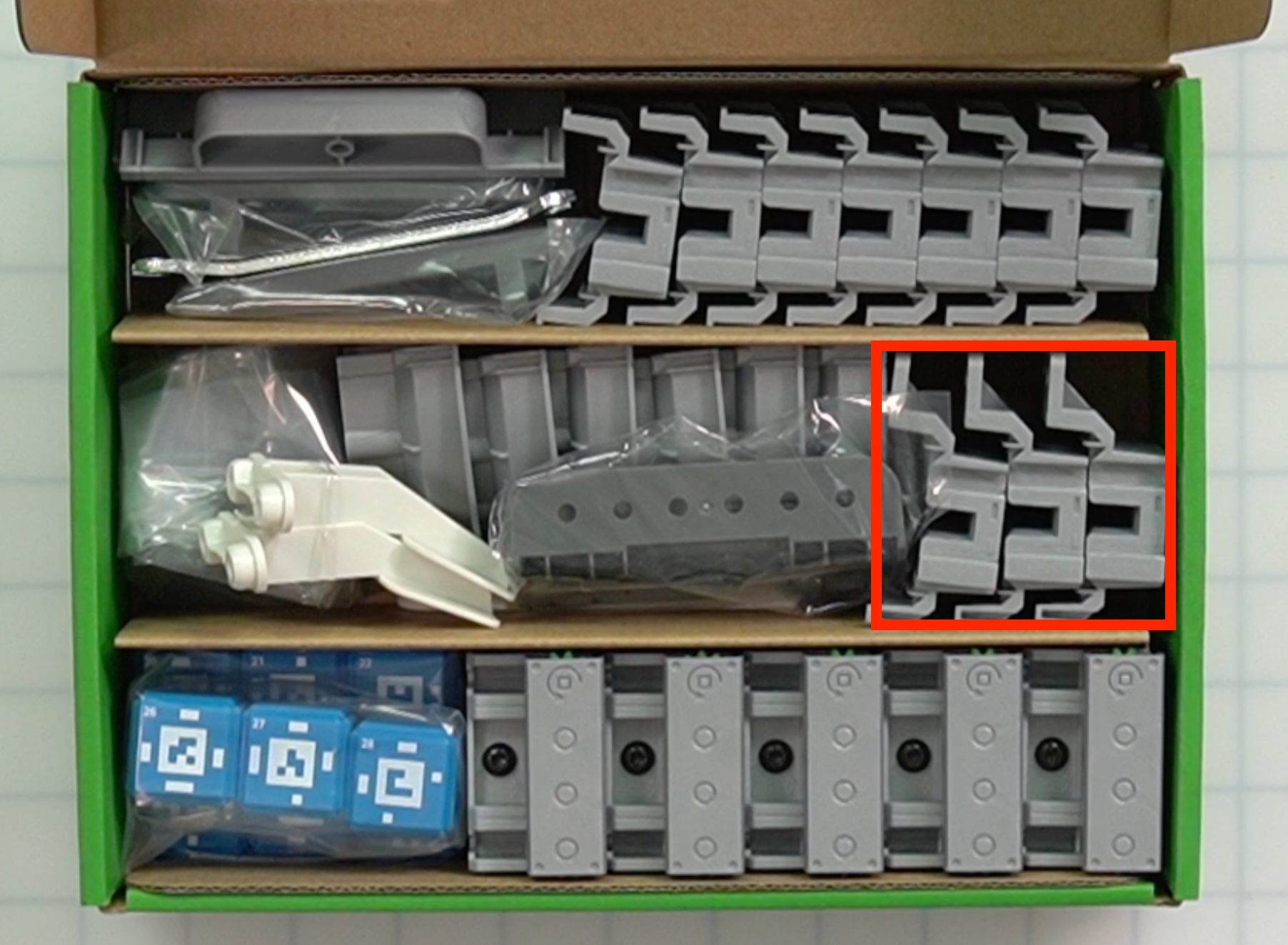

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Εκτροπέας Τροχιάς Κομμάτι μεταφορικού ιμάντα εκτροπής. 3 Ένα τμήμα της βάσης του ελικοειδούς μεταφορικού ιμάντα που χρησιμοποιείται για τη σύνδεση του μεταφορικού ιμάντα με το πλακίδιο CTE. Αυτό το κομμάτι χρησιμοποιείται για τη σύνδεση ενός εκτροπέα στον μεταφορικό ιμάντα. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο δεξιά του κουτιού.

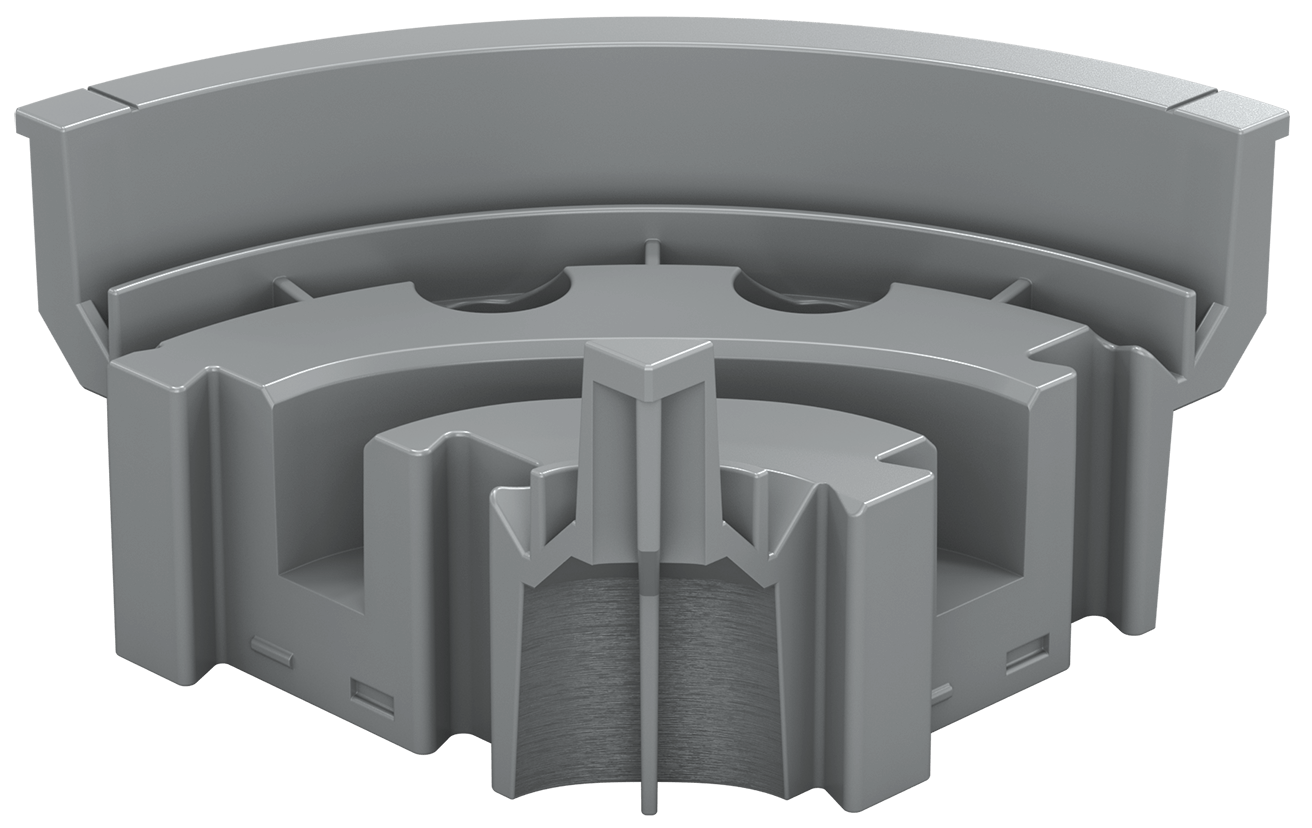

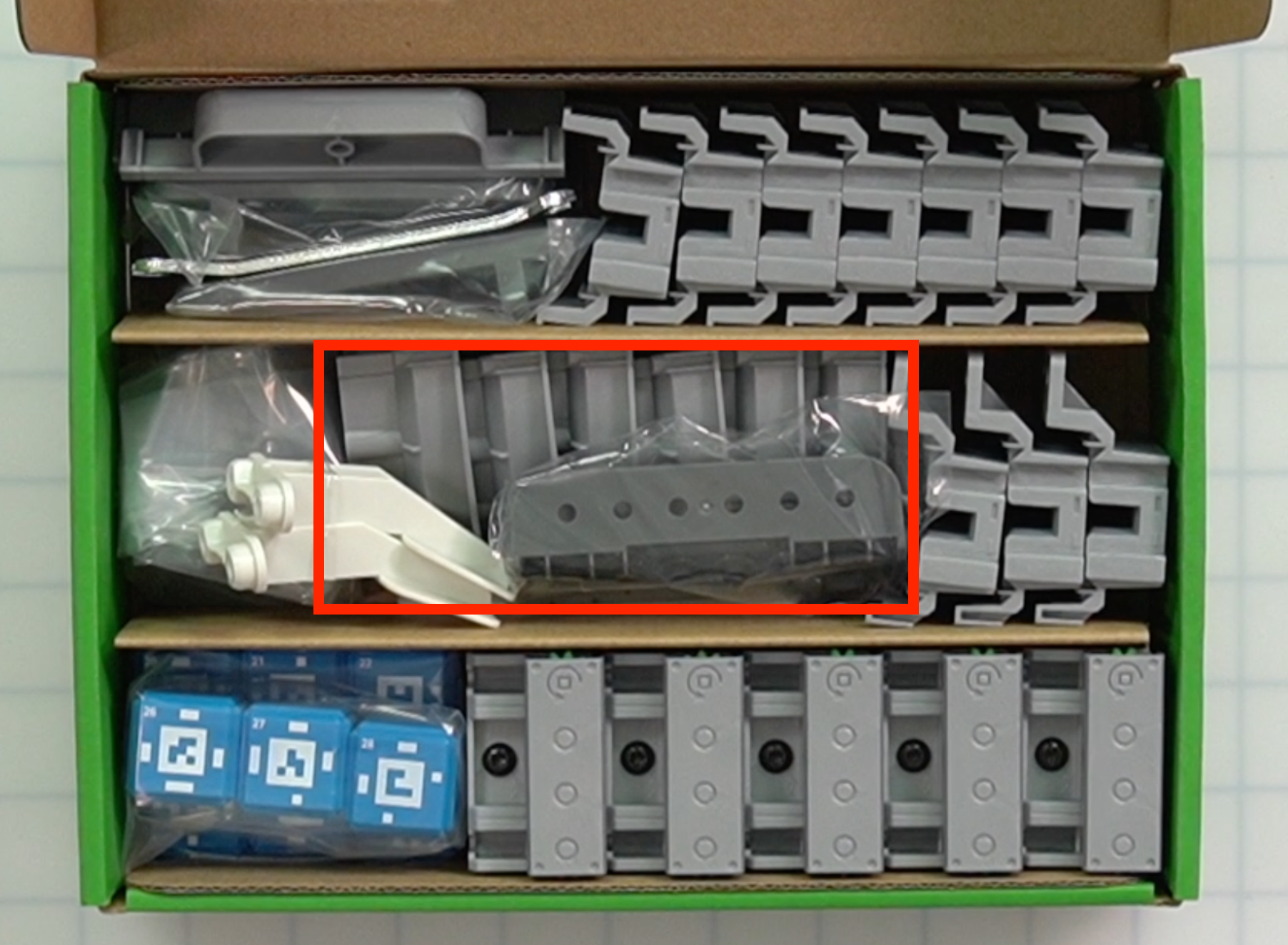

Ελικοειδής Μεταφορικός Ταινιοδρόμος - Στροφή Τεμάχιο μεταφορικού ιμάντα περιστροφής. 6 Ένα τμήμα της βάσης του ελικοειδούς μεταφορικού ιμάντα που χρησιμοποιείται για τη σύνδεση του μεταφορικού ιμάντα με το πλακίδιο CTE.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού.

Σημείωση:Οι Γραμμές Στροφής βρίσκονται κάτω από τη Βάση Εγκεφάλου Ρομπότ.

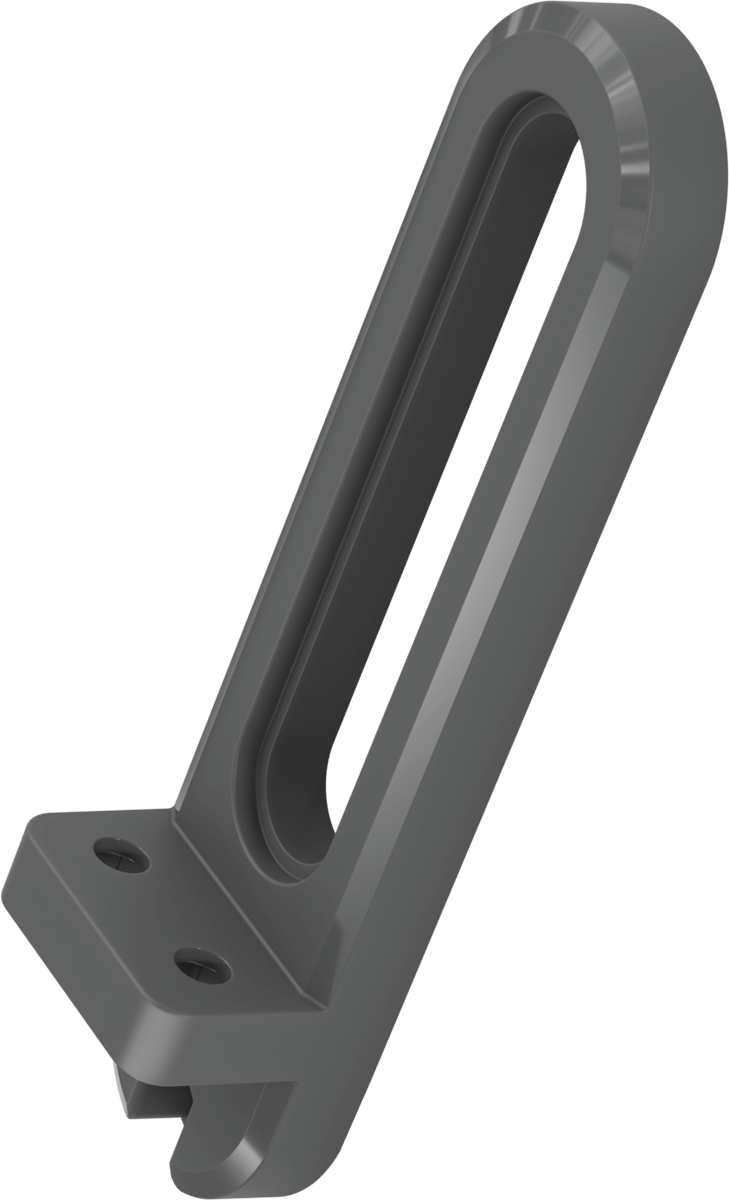

Πύργος πνευματικού εκτροπέα Πύργος πνευματικού εκτροπέα. 2 Το κάθετο στοιχείο του εκτροπέα.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο αριστερά του κουτιού.

Σημείωση:Οι πύργοι εκτροπής βρίσκονται κάτω από το κλειδί ανοιχτού άκρου.

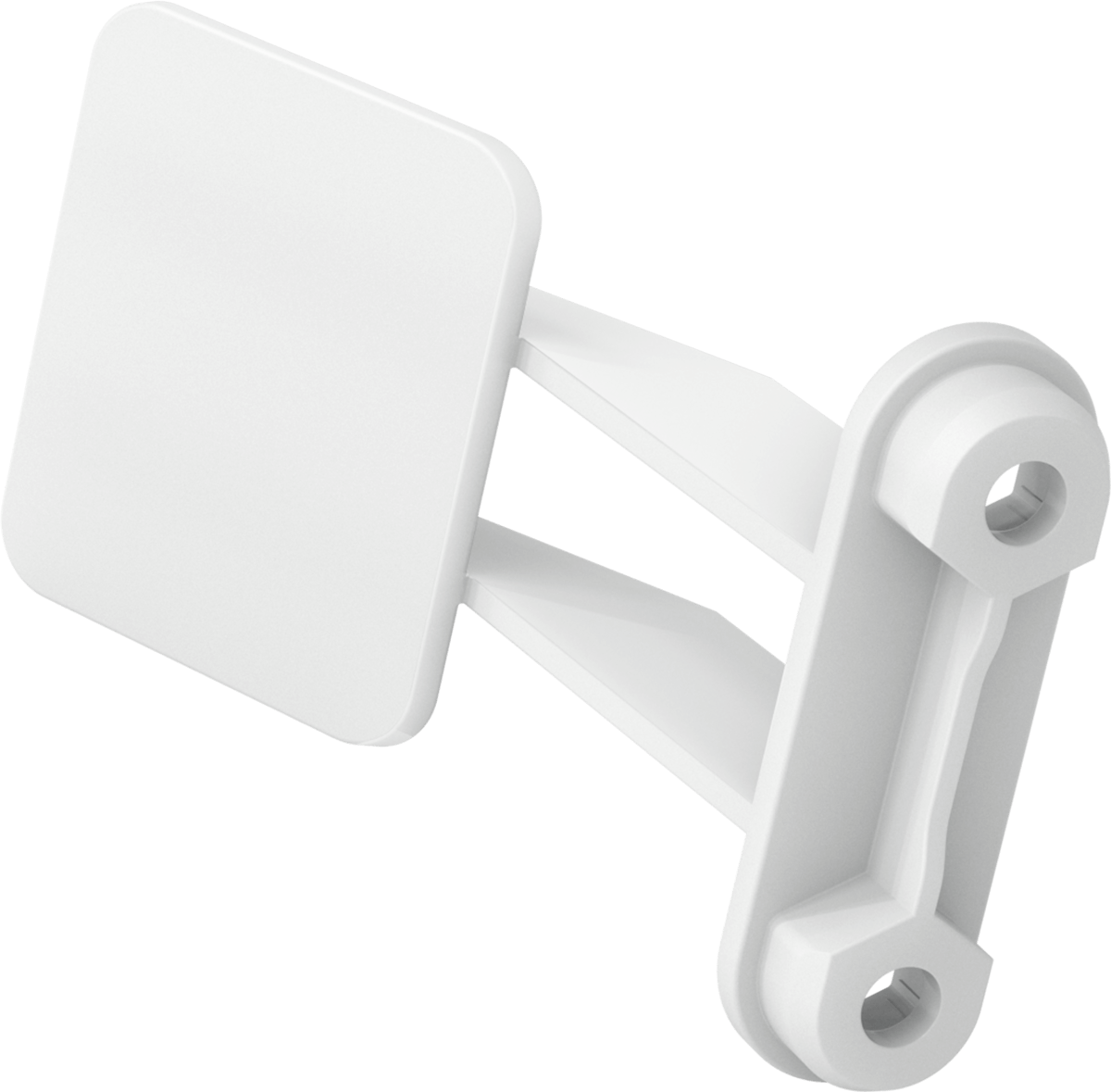

Πνευματικός βραχίονας εκτροπής Πνευματικός βραχίονας εκτροπής. 2 Το οριζόντιο στοιχείο του εκτροπέα. Αυτά τα κομμάτια κινούνται κατά μήκος του Πύργου Εκτροπής με βάση έναν Πνευματικό Κύλινδρο. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο αριστερά του κουτιού.

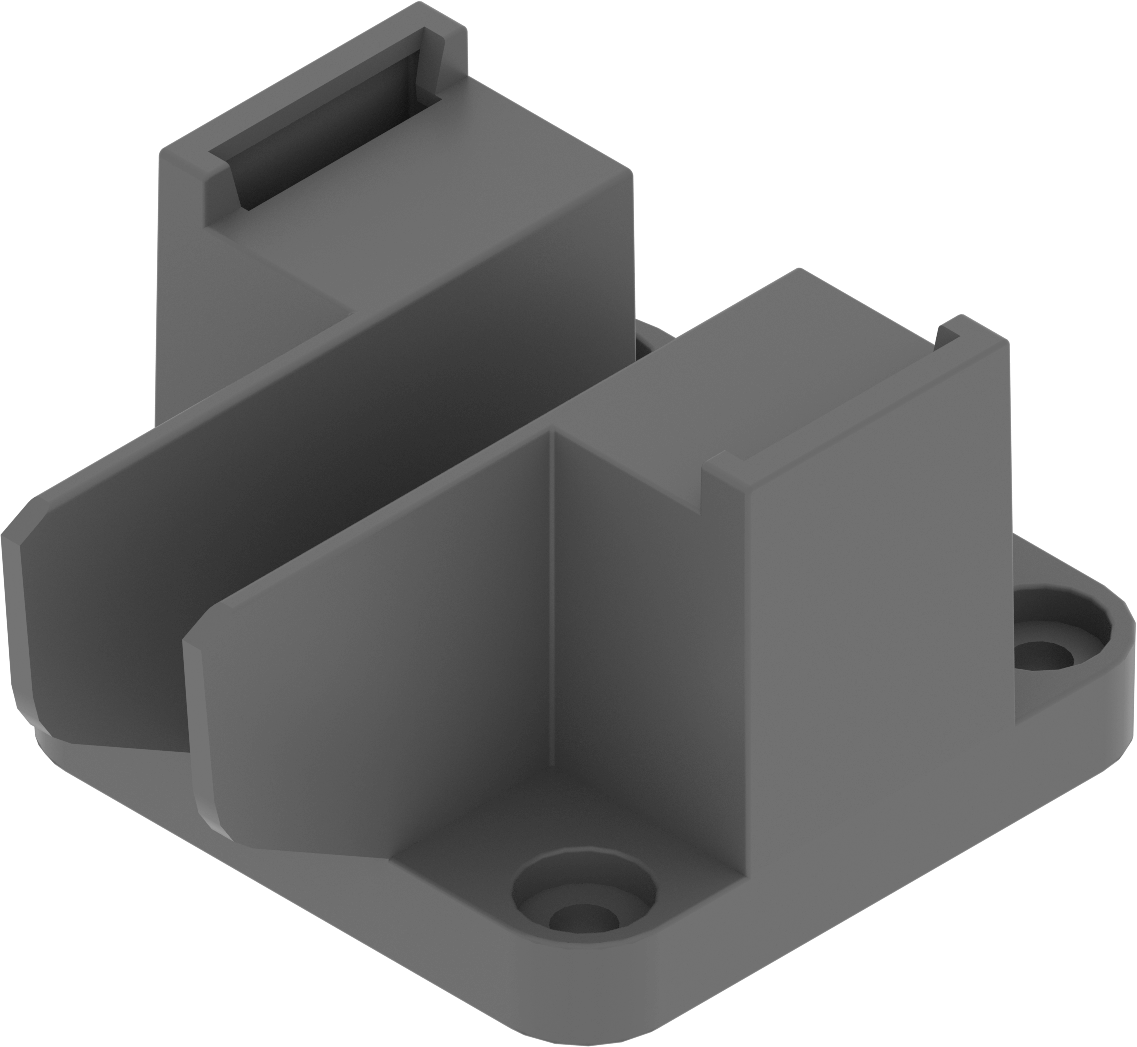

Βάση τροφοδότη Βάση τροφοδότη. 1 Το κάτω εξάρτημα του τροφοδότη δίσκου. Χρησιμοποιείται για τη σύνδεση του τροφοδότη δίσκων στο πλακίδιο CTE.

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο, αριστερά στο κουτί.

Σημείωση: Η βάση τροφοδοσίας βρίσκεται κάτω από τους βραχίονες εκτροπής.

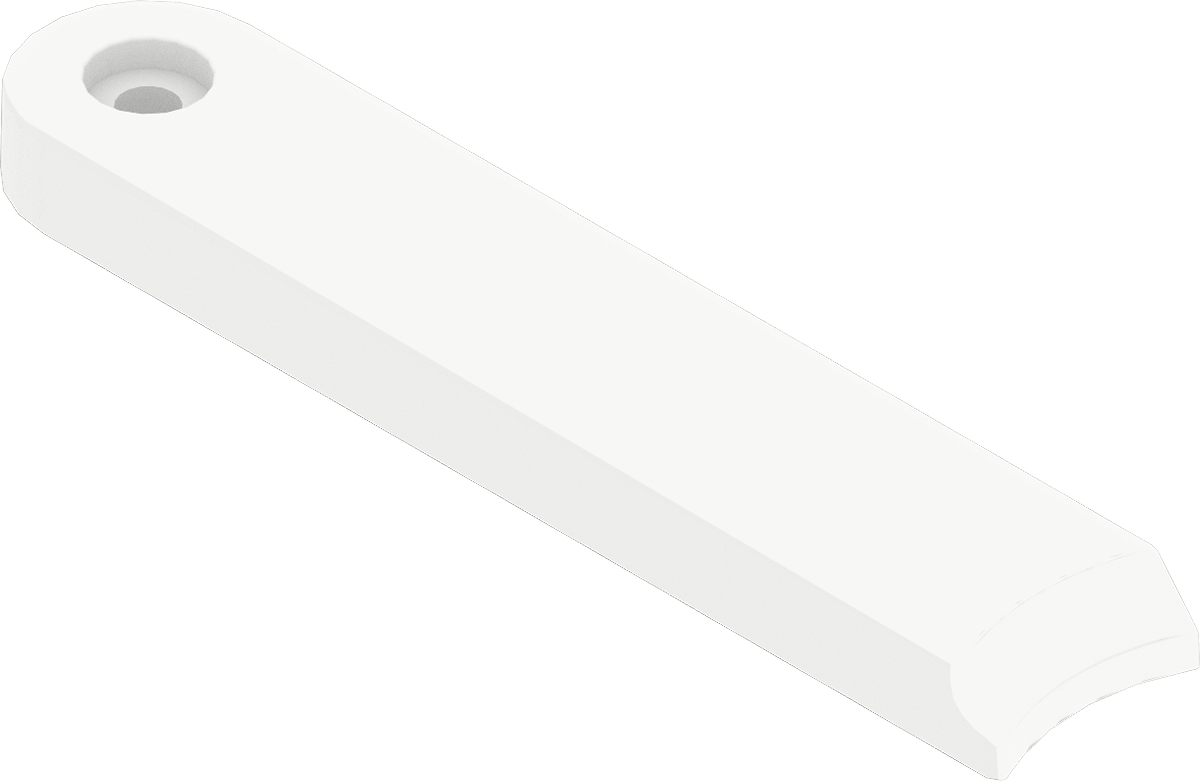

Τροφοδότης δίσκου  Τροφοδότης δίσκου. 1 Ωθεί τους δίσκους από τον φορτωτή δίσκων στον μεταφορέα εισόδου χρησιμοποιώντας πνευματικά συστήματα.

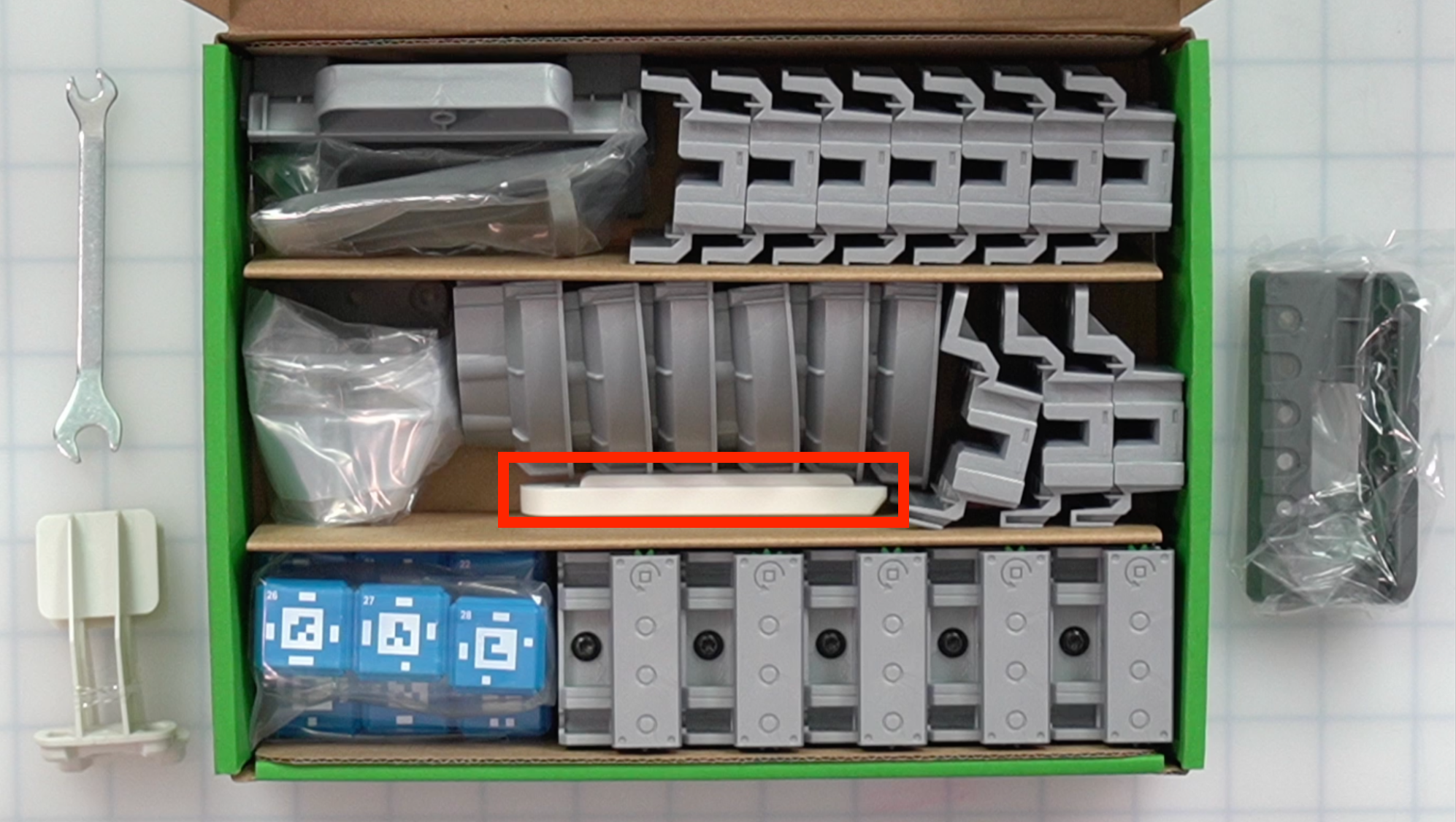

Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού.

Σημείωση:Ο τροφοδότης δίσκων βρίσκεται κάτω από τη βάση στήριξης εγκεφάλου ρομπότ.

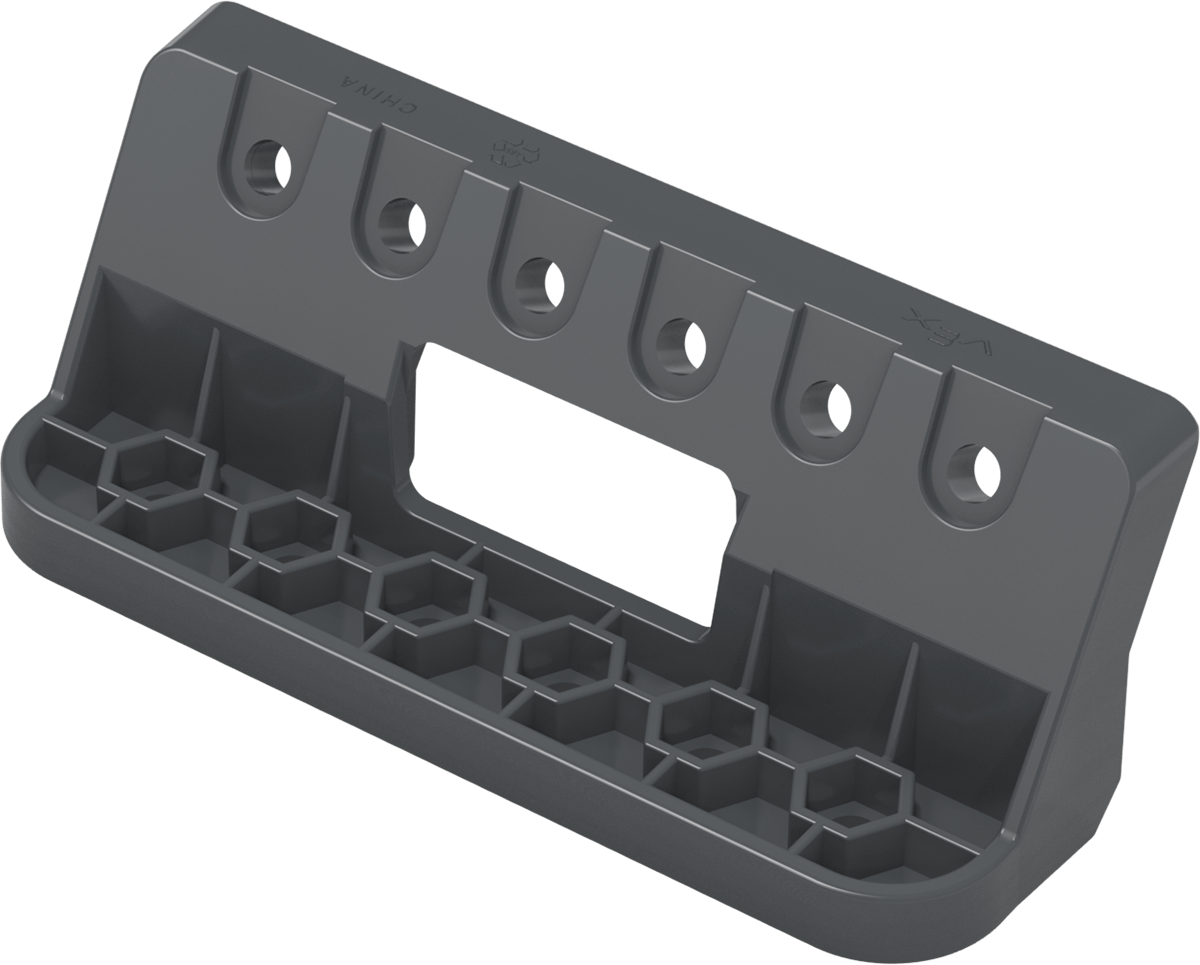

Βάση Εγκεφάλου Ρομπότ Βάση για εγκέφαλο ρομπότ. 1 Χρησιμοποιείται για την τοποθέτηση του εγκεφάλου ρομπότ σε ένα πλακίδιο CTE. Θέσεις εξαρτημάτων του κιτ CTE Workcell στο κέντρο του κουτιού.

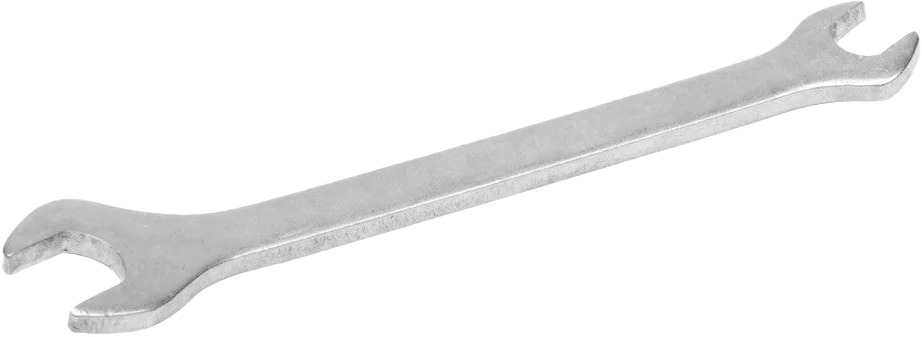

Κλειδί ανοιχτού άκρου Κλειδί ανοιχτού άκρου. 1 Χρησιμοποιείται για να συγκρατεί ένα παξιμάδι ή μια βάση στήριξης στη θέση της ενώ μια βίδα στερεώνεται σε αυτό. Θέσεις εξαρτημάτων του κιτ CTE Workcell στην επάνω αριστερή πλευρά του κουτιού.
