Όταν χρησιμοποιείτε Πνευματικά με το CTE Workcell, θα χρειαστεί να διαμορφώσετε τη συσκευή στο VEXcode EXP. Μόλις ρυθμιστούν οι πνευματικές ρυθμίσεις, το VEXcode EXP θα προσθέσει τις εντολές πνευματικών ρυθμίσεων στην Εργαλειοθήκη.
Ανοίξτε ένα έργο στο VEXcode EXP.
Επιλέξτε το εικονίδιο του παραθύρου συσκευών στην επάνω δεξιά γωνία της οθόνης.
Επιλέξτε το κουμπίΠροσθήκη συσκευής.

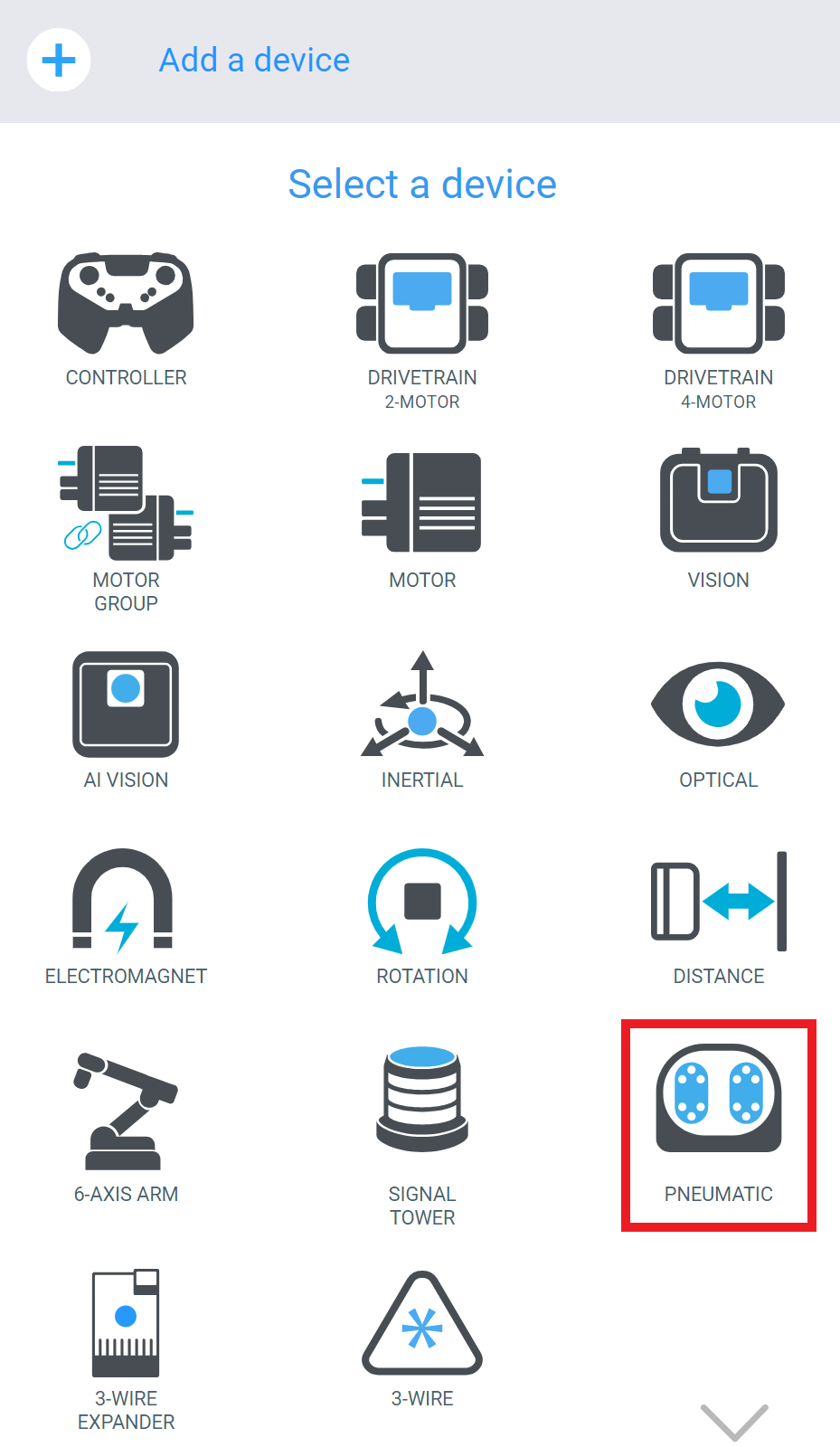

Επιλέξτε ΠΝΕΥΜΑΤΙΚΟΣ από τη λίστα των διαθέσιμων συσκευών.

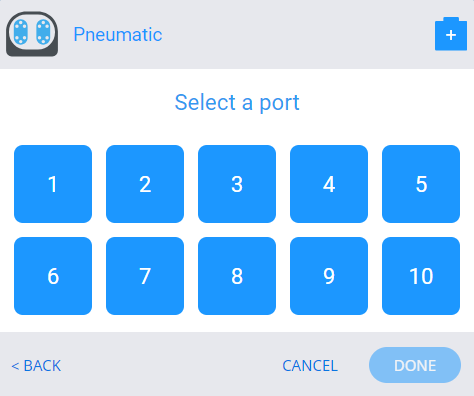

Επιλέξτε σε ποια θύρα είναι συνδεδεμένα τα πνευματικά συστήματα στον εγκέφαλο EXP.

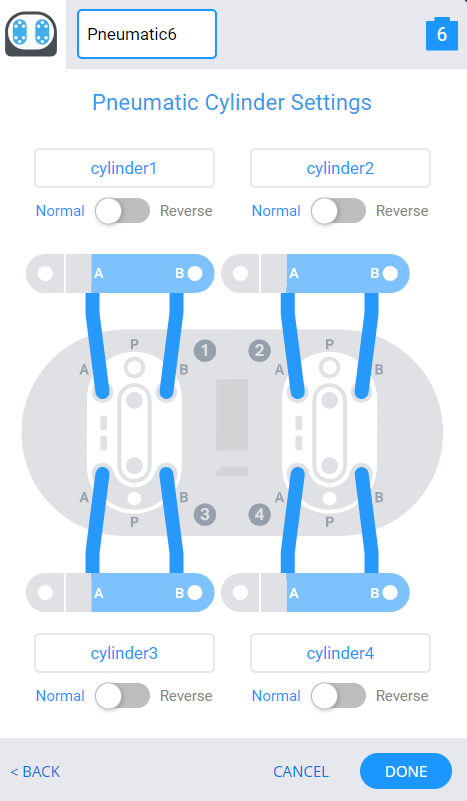

Θα ανοίξει το παράθυρο Ρυθμίσεις Πνευματικού Κυλίνδρου.
Από προεπιλογή, οι ρυθμίσεις έχουν τις πλευρές Α και Β των κυλίνδρων συνδεδεμένες αυτόματα με τις πλευρές Α και Β του Πνευματικού Σωληνοειδούς.

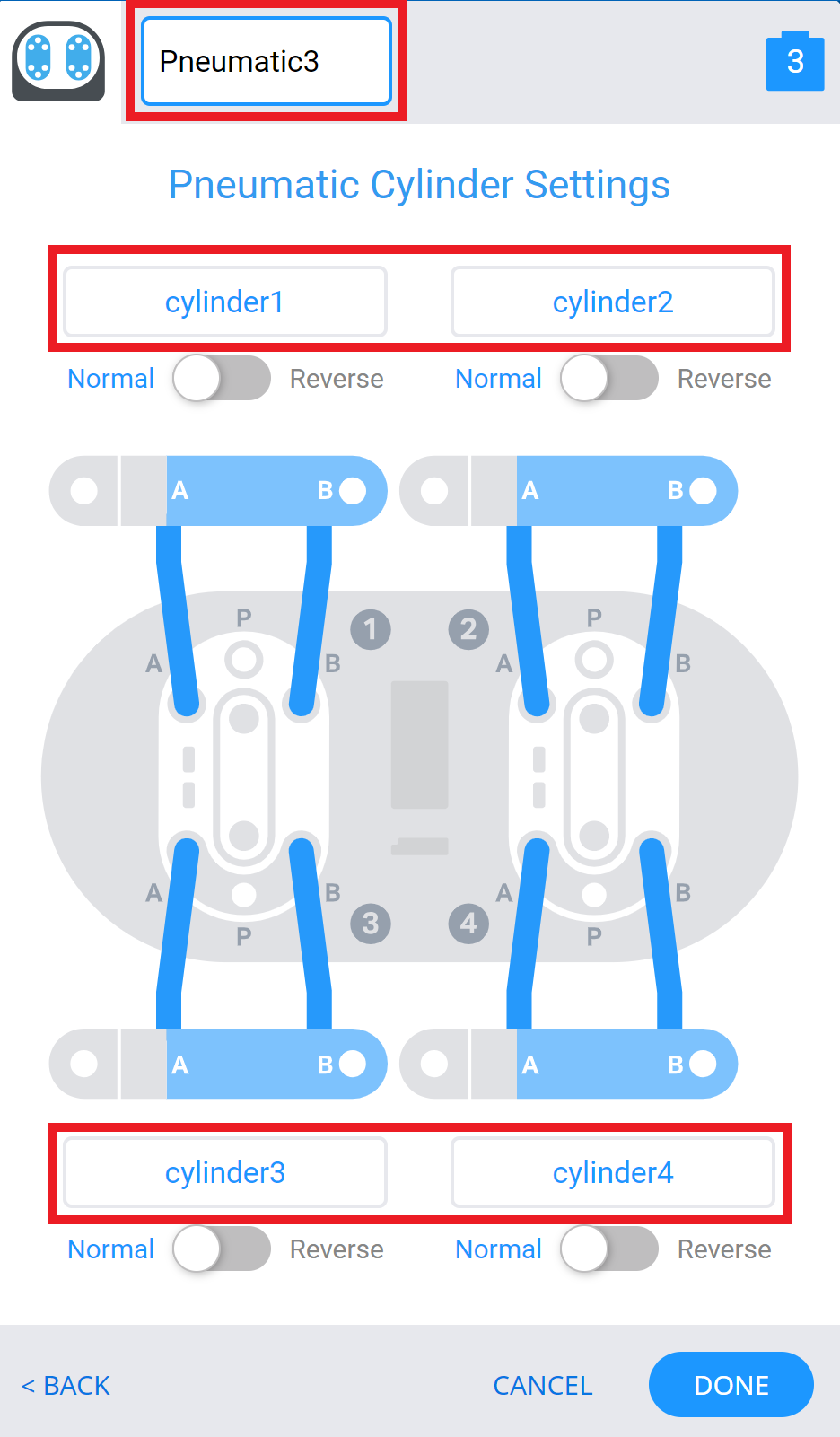

Από το παράθυρο Ρυθμίσεις Πνευματικού Κυλίνδρου, μπορείτε να μετονομάσετε τα πνευματικά συστήματα και τους μεμονωμένους κυλίνδρους.

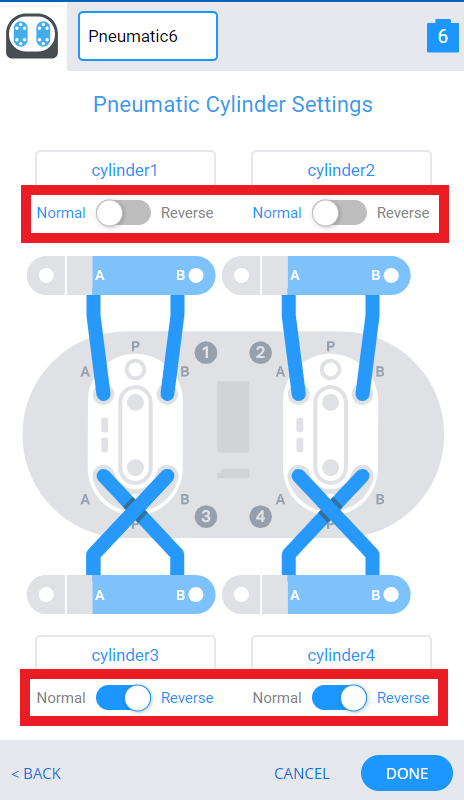

Μπορείτε να επιλέξετε τα κουμπιά εναλλαγήςΚανονική ήΑντίστροφη για να αλλάξετε τη διαμόρφωση των κυλίνδρων.

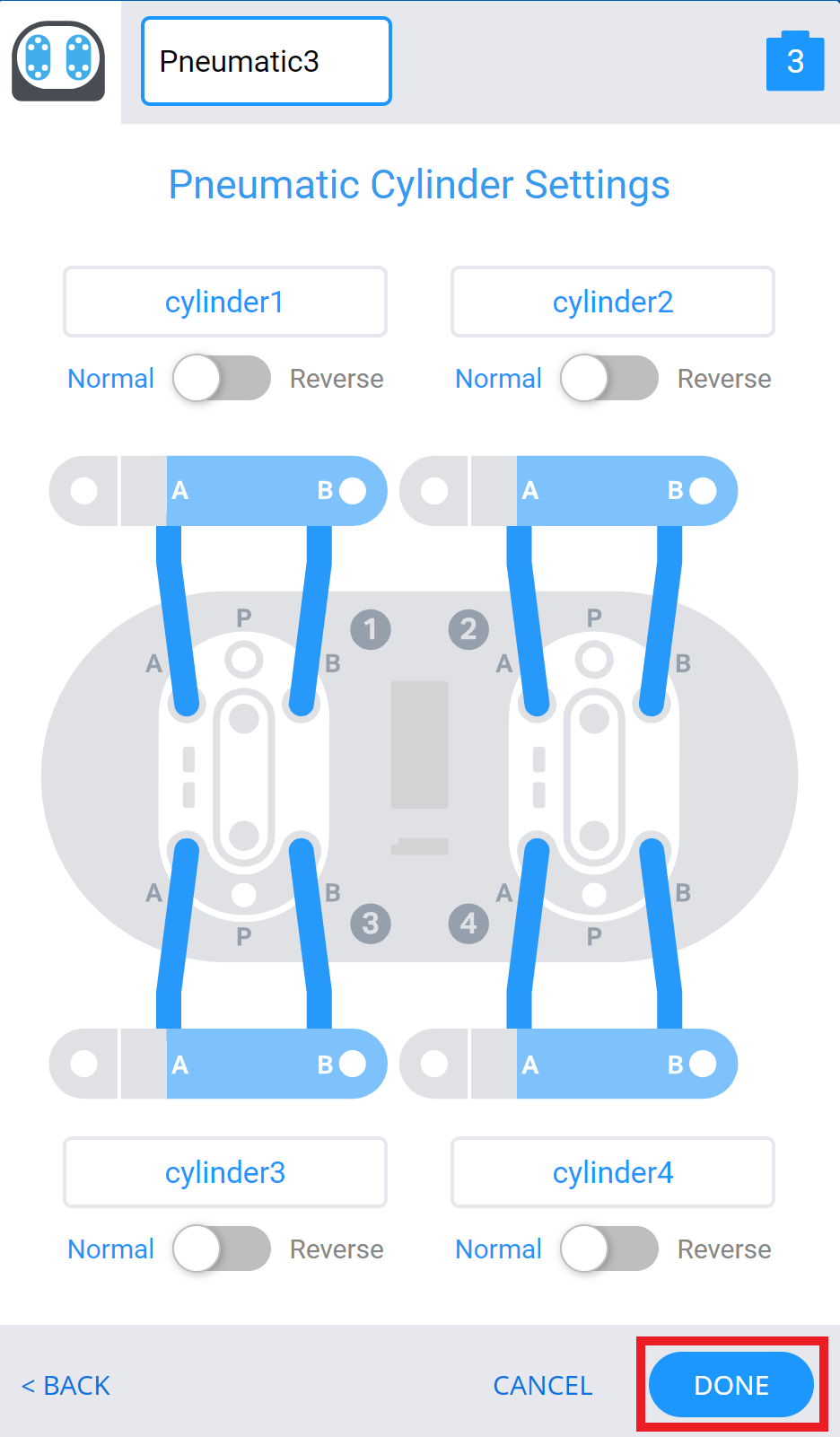

ΕπιλέξτεΟλοκληρώθηκε.

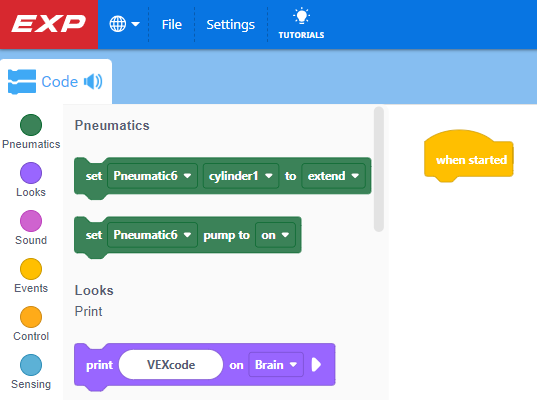

Οι εντολές πνευματικών συστημάτων θα εμφανιστούν στην Εργαλειοθήκη, επιτρέποντάς σας να ξεκινήσετε τον κωδικοποίηση του πνευματικού συστήματος στο VEXcode EXP.
