Εισαγωγή
Το VEX IQ 2ης γενιάς Competition Kit είναι μια ολοκληρωμένη συλλογή εξαρτημάτων που έχουν σχεδιαστεί για να διευκολύνουν τον προηγμένο σχεδιασμό ρομποτικής και την επίλυση προβλημάτων. Το πρόσθετο ανταγωνισμού παρέχει πρόσθετα στοιχεία προσαρμοσμένα σε ανταγωνιστικά περιβάλλοντα.
Το βασικό εκπαιδευτικό κιτ 2ης γενιάς VEX IQ είναι ολοκληρωμένο, αλλά το πρόσθετο διαγωνισμού έχει σχεδιαστεί για όσους επιθυμούν να συμμετάσχουν σε διαγωνισμούς. Προσφέρει βελτιώσεις στη μηχανική απόδοση, εξελιγμένα σχέδια και ανταγωνιστικά πλεονεκτήματα.
Κατηγορίες εξαρτημάτων και οι εφαρμογές τους
Αυτή η ενότητα παρέχει λεπτομέρειες σχετικά με τα αποκλειστικά εξαρτήματα του VEX IQ Competition Kit 2ης γενιάς, τα οποία απουσιάζουν από το Education Kit. Για μια πλήρη λίστα των στοιχείων του Κιτ Διαγωνισμού, αυτήν την αφίσα από τη Βιβλιοθήκη VEX. Σημειώστε ότι το Εκπαιδευτικό Κιτ είναι τα περιεχόμενα της πρώτης σελίδας και η δεύτερη σελίδα είναι το Πρόσθετο Διαγωνισμού. Μαζί, αυτές οι δύο σελίδες αποτελούν ένα ολόκληρο Κιτ Διαγωνισμού .
Γραμμική κίνηση
- Περιγραφή: Επιτρέπει την ομαλή κίνηση κατά μήκος ενός μόνο άξονα. Κρίσιμο για εργασίες όπως η ανύψωση ή η ώθηση αντικειμένων με ακρίβεια.
- Παράδειγμα: Ένας επεκτάσιμος βραχίονας ρομπότ που μπορεί να φτάσει και να ανακτήσει αντικείμενα από διαφορετικά ύψη.
Κάμερες
- Περιγραφή: Μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση. Χρήσιμο για τη δημιουργία μοναδικών προφίλ κίνησης.
- Παράδειγμα: Ένας μηχανισμός ρομπότ που μπορεί να μιμηθεί μια ράβδο που εκτείνεται ή συμπτύσσεται λόγω του μοναδικού σχήματος του Cam, σε συνδυασμό με το Cam Follower.
Γραμμική κίνηση
- Περιγραφή: Επιτρέπει την ομαλή κίνηση κατά μήκος ενός μόνο άξονα. Κρίσιμο για εργασίες όπως η ανύψωση ή η ώθηση αντικειμένων με ακρίβεια.
- Παράδειγμα: Ένας επεκτάσιμος βραχίονας ρομπότ που μπορεί να φτάσει και να ανακτήσει αντικείμενα από διαφορετικά ύψη.

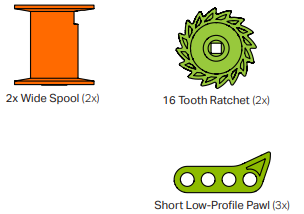

Καστάνια και καρούλι
- Περιγραφή: Ο μηχανισμός καστάνιας και αγκράφας επιτρέπει την κίνηση προς τη μία κατεύθυνση και την περιορίζει προς την αντίθετη. Με ένα καρούλι, τυλίγει με ασφάλεια υλικά όπως σπάγκο χωρίς να ξετυλίγεται ακούσια.
- Παράδειγμα: Σε ένα ρομπότ, αυτό το σύστημα μπορεί να ανυψώσει αντικείμενα, διασφαλίζοντας ότι δεν θα πέσουν όταν σταματήσει η δύναμη ανύψωσης.

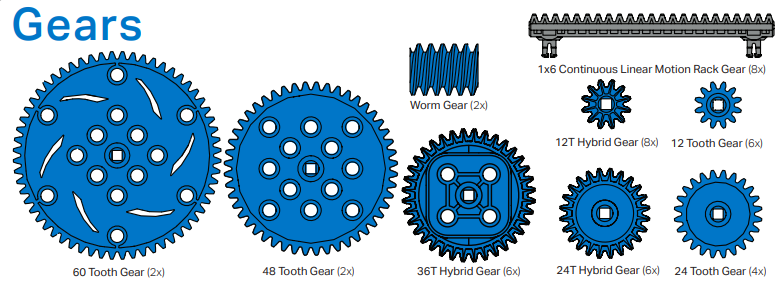

Υβριδικά γρανάζια, οδοντωτά γρανάζια και γρανάζια με σκουλήκι
- Περιγραφή: Τα υβριδικά γρανάζια μεταδίδουν ισχύ μεταξύ μη παράλληλων αξόνων, ενώ τα γρανάζια οδοντωτής ράγας αλλάζουν την περιστροφή σε γραμμική κίνηση και τα γρανάζια ατέρμονα κοχλία αυξάνουν τη ροπή.
- Παράδειγμα: Ένα ρομπότ αναρρίχησης μπορεί να χρησιμοποιεί υβριδικά γρανάζια για κίνηση στους τροχούς 90 μοιρών. Τα γρανάζια οδοντωτού τροχού θα μπορούσαν να βοηθήσουν ένα σύστημα ανύψωσης λόγω της γραμμικής κίνησης, και τα γρανάζια με κοχλία δίνουν στους γερανούς υψηλή ροπή στρέψης.
Λαστιχένιες ζώνες
- Περιγραφή: Οι ελαστικοί ιμάντες μπορούν να λειτουργήσουν ως εργαλεία εισαγωγής ή να διαμορφώσουν πέλματα δεξαμενής για καλύτερη πρόσφυση του ρομπότ.
- Παράδειγμα: Ένα ρομπότ μπορεί να χρησιμοποιεί ιμάντες για τη συλλογή αντικειμένων, ενώ ένα άλλο τους χρησιμοποιεί ως σκαλοπάτια για πλοήγηση σε ανώμαλο έδαφος.

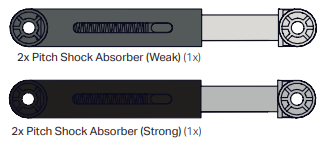

Αμορτισέρ
- Περιγραφή: Τα αμορτισέρ διαχέουν ενέργεια για να προστατεύσουν τη δομή ενός ρομπότ από ανώμαλο έδαφος ή κρούσεις.
- Παράδειγμα: Τα ρομπότ που πηδούν από ύψος μπορούν να τα χρησιμοποιήσουν στα πόδια ή στη βάση τους για να μειώσουν τις κρούσεις και να αποφύγουν ζημιές.
Βάρος σφονδύλου
- Περιγραφή: Οι σφόνδυλοι αποθηκεύουν και απελευθερώνουν περιστροφική ενέργεια, παρέχοντας στα ρομπότ γρήγορες εκρήξεις ταχύτητας ή ισχύος. Επιπλέον, αυτά τα βάρη δεν προορίζονται μόνο για συγκεκριμένες εργασίες – χρησιμοποιήστε τα ως ευέλικτα αντίβαρα όπου κρίνετε κατάλληλο.
- Παράδειγμα: Τα ρομπότ που στοχεύουν να ρίξουν αντικείμενα μπορεί να χρησιμοποιούν σφόνδυλο για να προωθήσουν γρήγορα αντικείμενα όταν απελευθερώνεται ενέργεια.
Επιπλέον κατασκευαστικά κομμάτια
- Περιγραφή: Το Competition Kit προσφέρει ποικίλα κατασκευαστικά εξαρτήματα για ευέλικτα και λεπτομερή σχέδια ρομπότ.
- Παράδειγμα: Τα ρομπότ που στοχεύουν σε μια ξεχωριστή εμφάνιση ή λειτουργία ενδέχεται να χρησιμοποιούν αυτά τα ειδικά κομμάτια για αισθητική ή συγκεκριμένες δομικές ανάγκες.
Αυτή η λίστα παρουσιάζει τα εξαρτήματα που διατίθενται αποκλειστικά στο Competition Add-On Kit. Το κιτ περιλαμβάνει επίσης πολλά βασικά μέρη από το Εκπαιδευτικό Κιτ, όπως κινητήρες, συνδετήρες, καλώδια και τροχούς, εξασφαλίζοντας μια ολοκληρωμένη εμπειρία κατασκευής.
Πλεονεκτήματα του κιτ αγώνων
Αφίσα ανταλλακτικών κιτ αγώνων: Αυτός ο οδηγός παρέχει μια λεπτομερή επισκόπηση κάθε εξαρτήματος του κιτ, βοηθώντας στην γρήγορη αναγνώριση του εξαρτήματος. Περιγράφει επίσης την τοποθέτηση των στοιχείων, με την πρώτη σελίδα να περιγράφει λεπτομερώς το Εκπαιδευτικό Κιτ και τη δεύτερη να παρουσιάζει τα πρόσθετα στοιχεία του Διαγωνισμού.
Η ενσωμάτωση του πρόσθετου του ανταγωνισμού προσφέρει περισσότερα από απλά πρόσθετα εξαρτήματα· διευρύνει το εύρος των δυνατοτήτων σχεδιασμού. Καθώς η ρομποτική και οι κλάδοι STEM συνεχίζουν να εξελίσσονται, η κατοχή των κατάλληλων εργαλείων καθίσταται απαραίτητη. Το VEX Robotics Competition Kit, εμπλουτισμένο με το πρόσθετο του διαγωνισμού, εξοπλίζει τους χρήστες για πρωτοποριακή καινοτομία.
