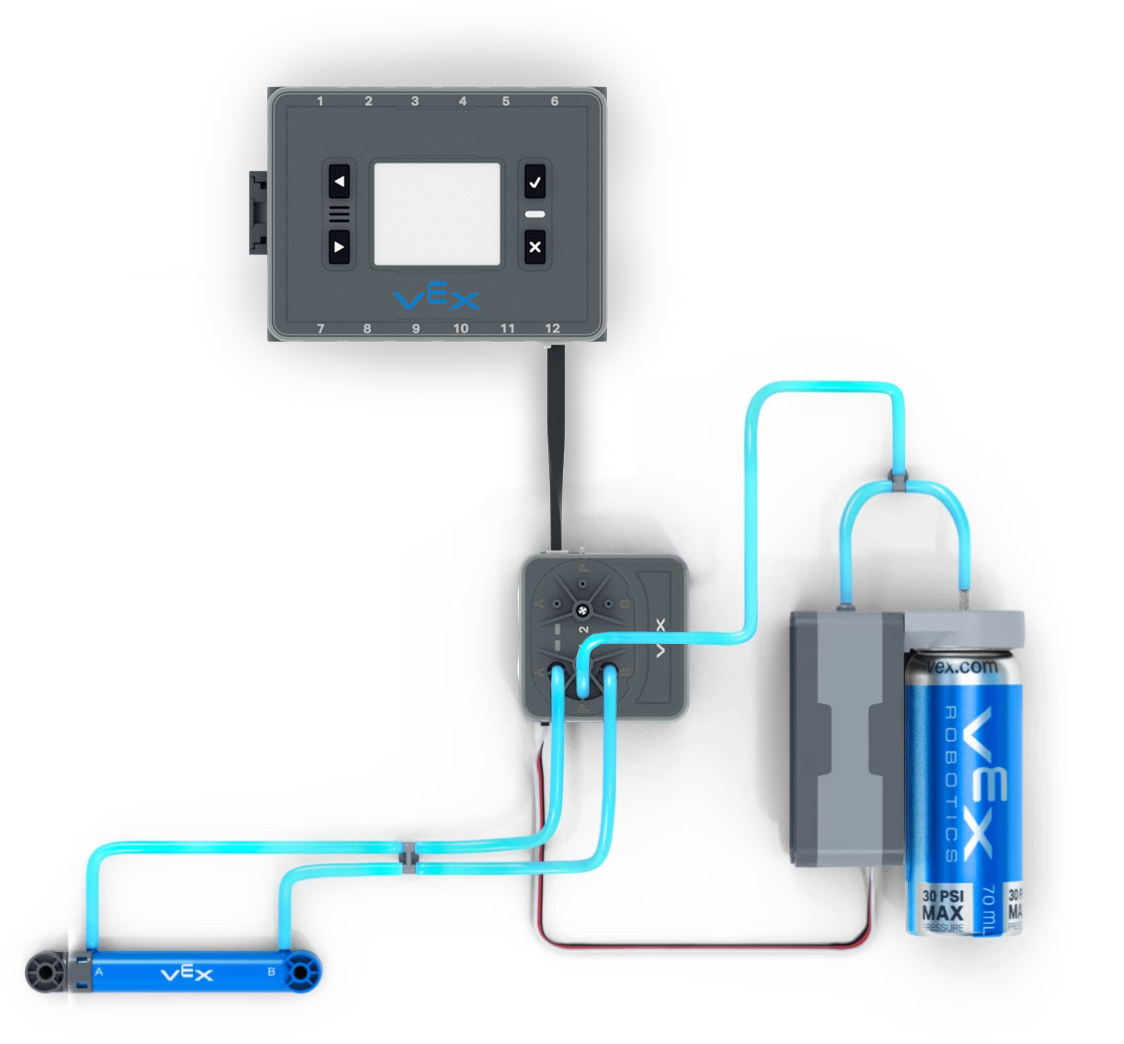

Κατανόηση των εξαρτημάτων του κιτ πνευματικών συστημάτων IQ

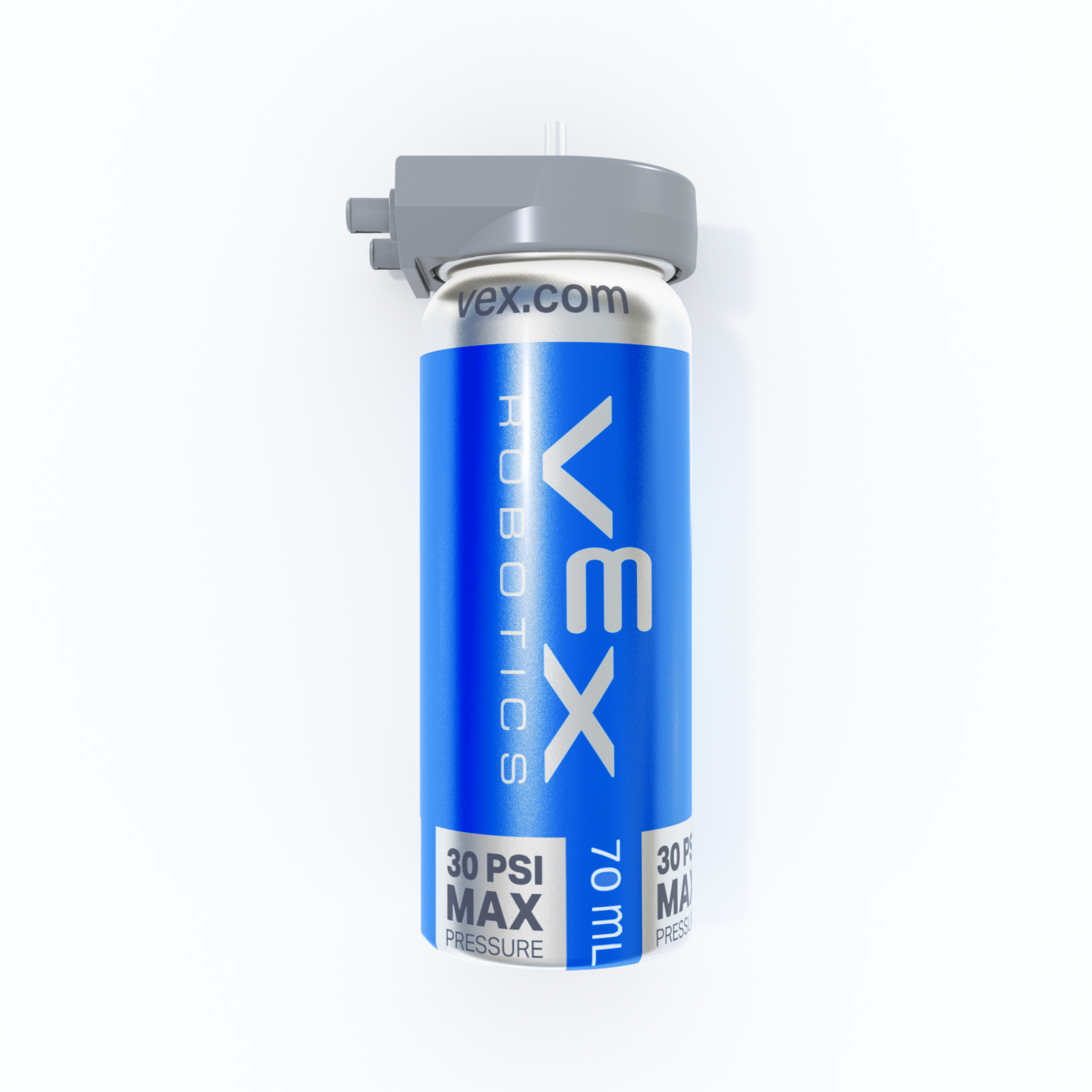

Η δεξαμενή αέρα λειτουργεί ως εφεδρικό σύστημα για τα πνευματικά σας συστήματα, αποθηκεύοντας επιπλέον αέρα.

Όταν πολλά μέρη του πνευματικού σας συστήματος (οι κύλινδροι) απαιτούν αέρα ταυτόχρονα, επεμβαίνει η δεξαμενή αέρα. Μειώνει τη συνολική εξάρτηση του συστήματος από την πνευματική αντλία. Είναι ένα κρίσιμο στοιχείο για τη διατήρηση μιας συνεπούς και αξιόπιστης λειτουργίας του πνευματικού σας συστήματος.

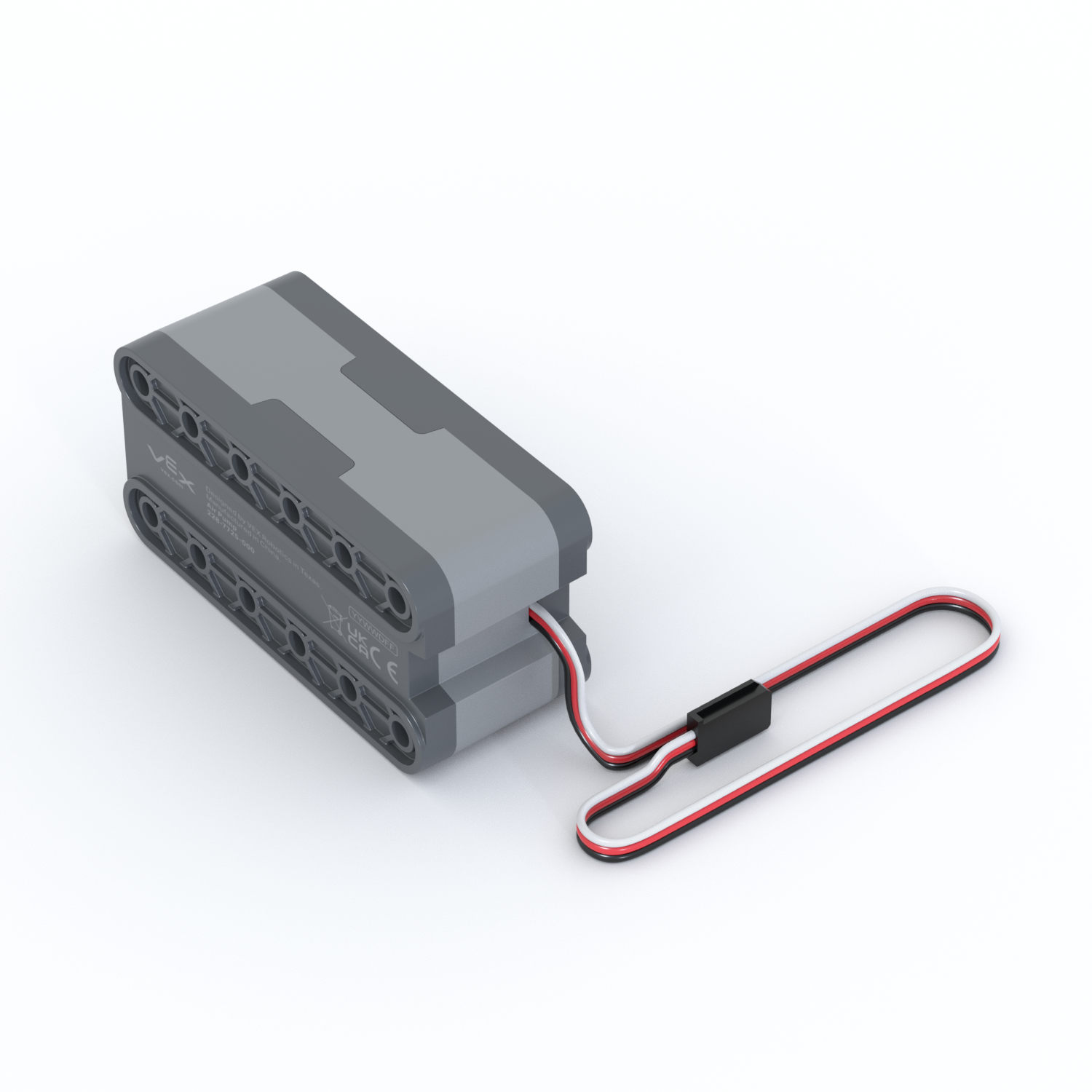

Η αντλία αέρα, την οποία μπορείτε να αναγνωρίσετε από το γκρι ορθογώνιο σχήμα της, λειτουργεί σαν κινητήρας συμπιέζοντας αέρα και τον στέλνει κυρίως στους κυλίνδρους μέσω της ηλεκτρομαγνητικής βαλβίδας.

Οι Κύλινδροι δεν μπορούν να παράγουν καμία δύναμη από μόνοι τους, επομένως χρειάζονται τη βοήθεια της Αντλίας Αέρα. Η αντλία αέρα στέλνει επίσης μέρος του πεπιεσμένου αέρα στη δεξαμενή αέρα. Με αυτόν τον τρόπο, διατηρείτε ολόκληρο το πνευματικό σας σύστημα σε ομαλή και αποτελεσματική λειτουργία, ειδικά όταν η ζήτηση είναι υψηλή. Όσο θέλετε το σύστημά σας να διατηρεί την πίεση του αέρα, η αντλία αέρα θα πρέπει να παραμένει ενεργοποιημένη.

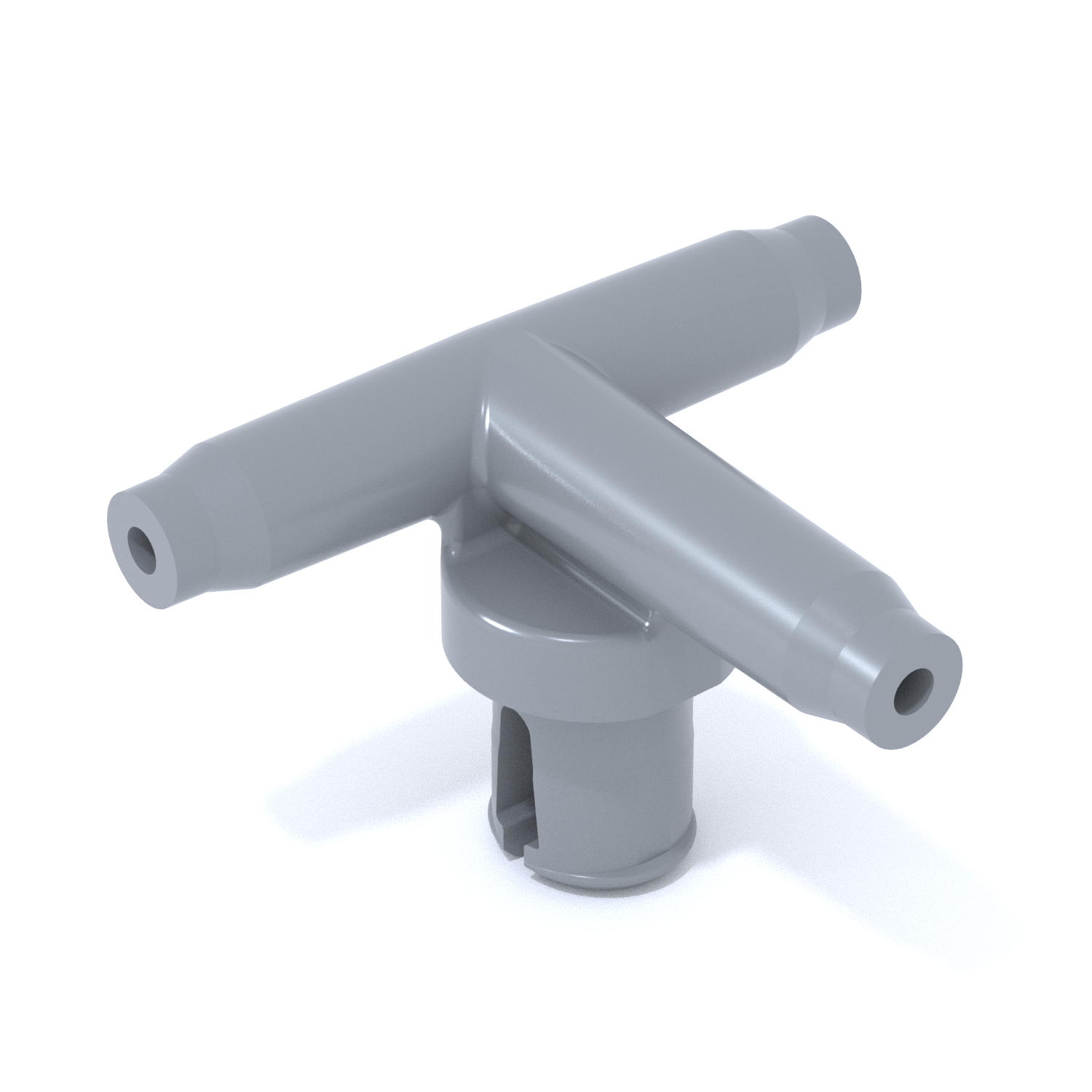

Το σύνδεσμο Ταυ, το οποίο είναι εύκολο να αναγνωριστεί επειδή μοιάζει ακριβώς με το γράμμα «Τ», βοηθά στην αποστολή αέρα από ένα σημείο σε δύο διαφορετικά σημεία στο πνευματικό σας σύστημα.
Αυτό σας δίνει τη δυνατότητα να στέλνετε αέρα σε διαφορετικά μέρη ταυτόχρονα, όπως βοηθώντας πολλούς κυλίνδρους να συνεργάζονται ή διαχειριζόμενοι πιο περίπλοκες διαδρομές. Χρησιμοποιώντας το Tee Fitting, μπορείτε να δημιουργήσετε πραγματικά δημιουργικά και ευέλικτα σχέδια για το πνευματικό σας σύστημα.

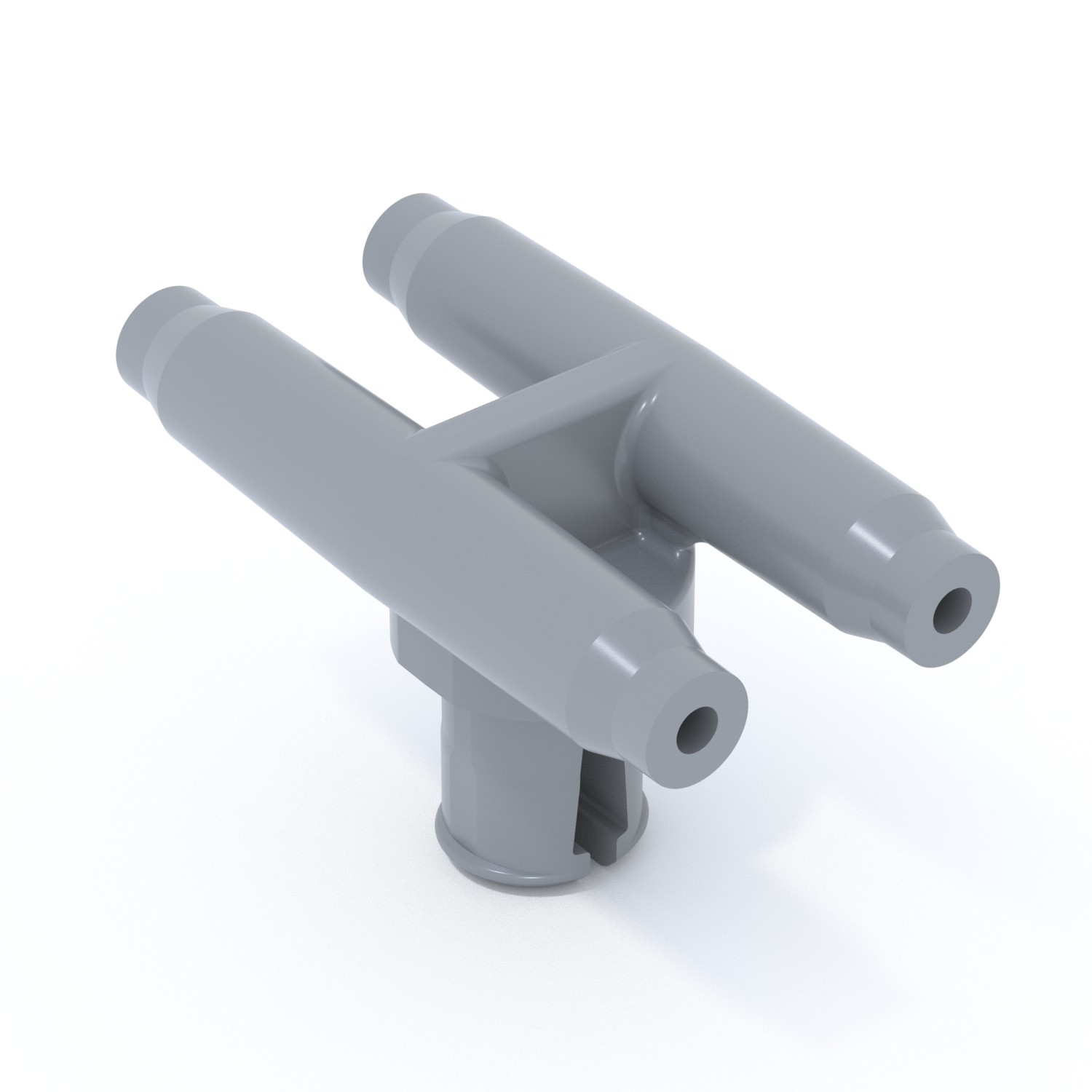

Η ευθεία σύνδεση σάς επιτρέπει να συνδέσετε δύο κομμάτια σωλήνα μεταξύ τους και αποτελεί επίσης αγκύρωση για τον σωλήνα σας, διασφαλίζοντας ότι το πνευματικό σας σύστημα παραμένει στη θέση του και δεν κινείται κατά τη λειτουργία.

Συνδέοντας σταθερά τον σωλήνα στη δομή σας, η ευθεία σύνδεση βοηθά στον έλεγχο και τη διατήρηση σταθερής ροής του πεπιεσμένου αέρα. Η ευθεία σύνδεση είναι τόσο απλή στη χρήση όσο το πάτημα του σωλήνα μέσα σε αυτόν και η οδήγησή του εκεί που πρέπει να πάει. Κάνει την κατασκευή του συστήματός σας ευκολότερη και πιο αξιόπιστη.

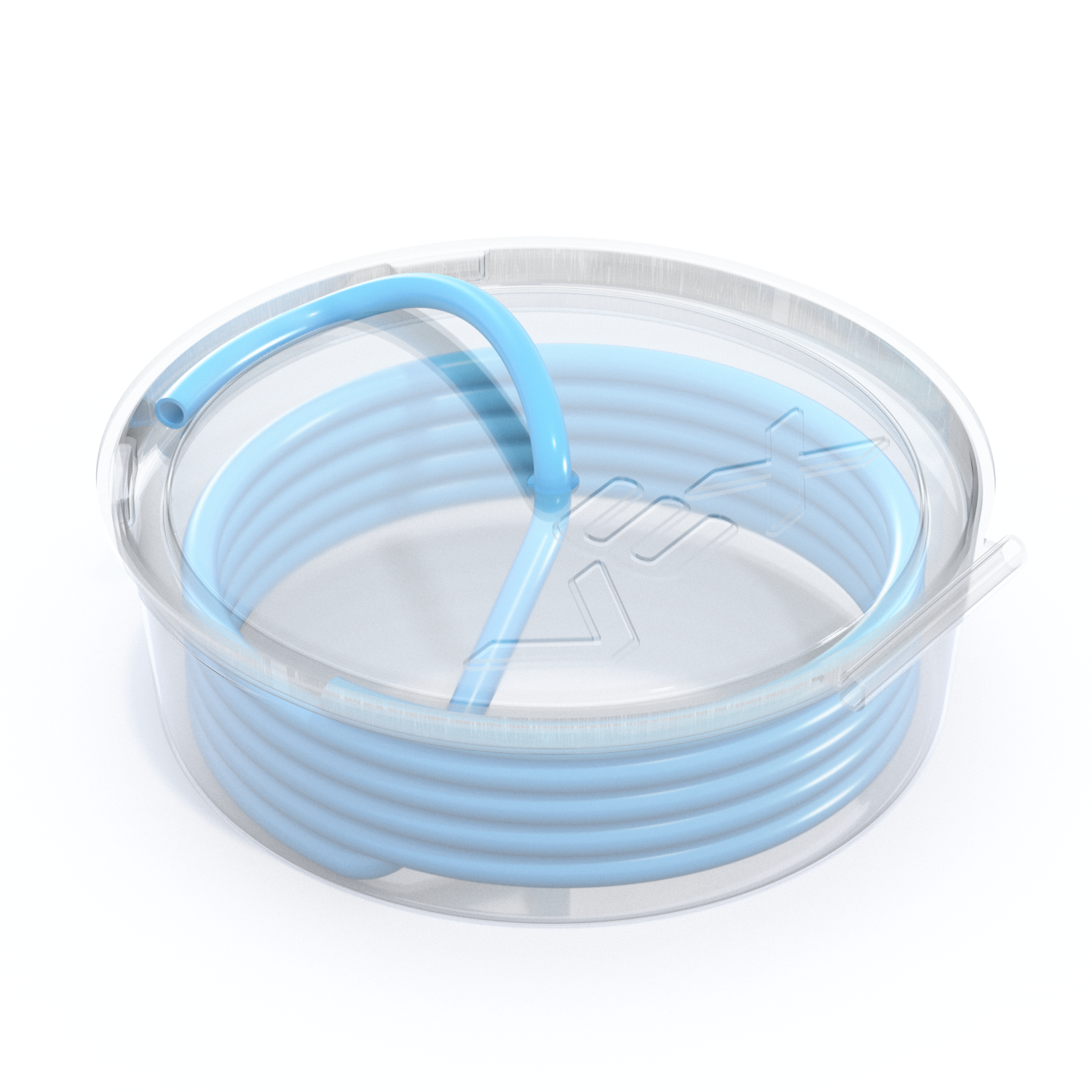

Ο σωλήνας διαμέτρου 4 mm στο κιτ πεπιεσμένου αέρα IQ είναι πολύ σημαντικός. Λειτουργεί σαν φλέβες, μετακινώντας πεπιεσμένο αέρα από το ένα μέρος στο άλλο.

Μπορείτε να κόψετε τον σωλήνα σε οποιοδήποτε μήκος χρειάζεστε χρησιμοποιώντας ψαλίδι τάξης, επομένως είναι ιδανικός για κάθε εργασία. Ο σωλήνας συνδέει διαφορετικά μέρη του πνευματικού σας συστήματος και το βοηθά να λειτουργεί ομαλά. Ρυθμίζοντας το μήκος του σωλήνα, μπορείτε να αξιοποιήσετε στο έπακρο τον χώρο στο σχεδιασμό του ρομπότ σας.

Για να αγοράσετε περισσότερους σωλήνες, VEX IQ Πνευματικοί σωλήνες είναι διαθέσιμοι στο vexrobotics.com

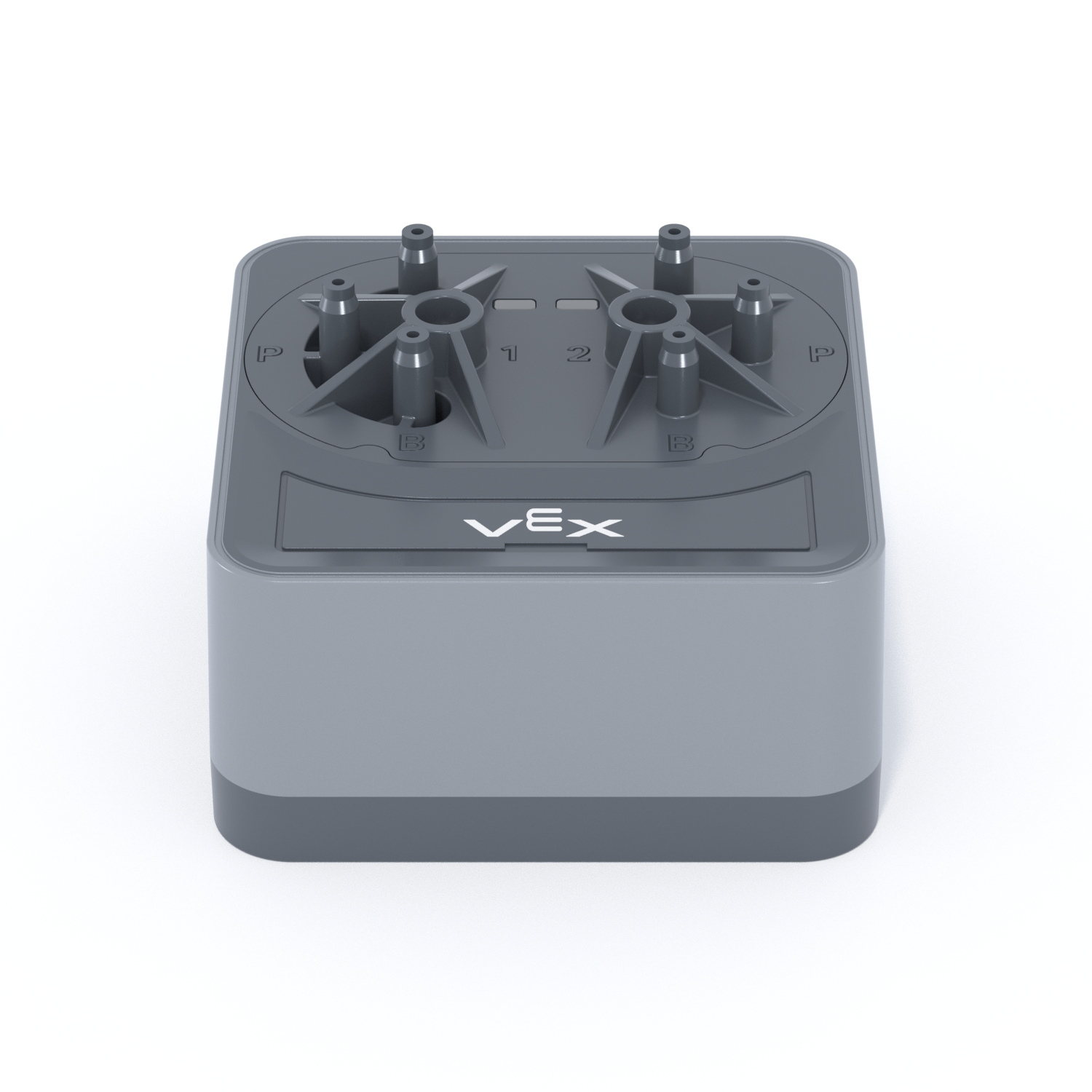

Η πνευματική ηλεκτρομαγνητική βαλβίδα είναι ένα σημαντικό εξάρτημα ελέγχου, που λειτουργεί σαν ηλεκτρονική βαλβίδα. Λαμβάνει οδηγίες από τον ρομποτικό σας εγκέφαλο και τις μετατρέπει σε πνευματικές ενέργειες κατευθύνοντας πεπιεσμένο αέρα στους κυλίνδρους.

Μπορεί να ελέγχει έως και δύο πνευματικά κυκλώματα ταυτόχρονα, κατευθύνοντας τον αέρα ώστε οι κύλινδροι να εκτείνονται (ώθηση) ή να συμπτύσσονται (τράβηγμα). Αυτό το μέρος είναι το κλειδί για τη διαχείριση του τρόπου λειτουργίας του πνευματικού σας συστήματος.

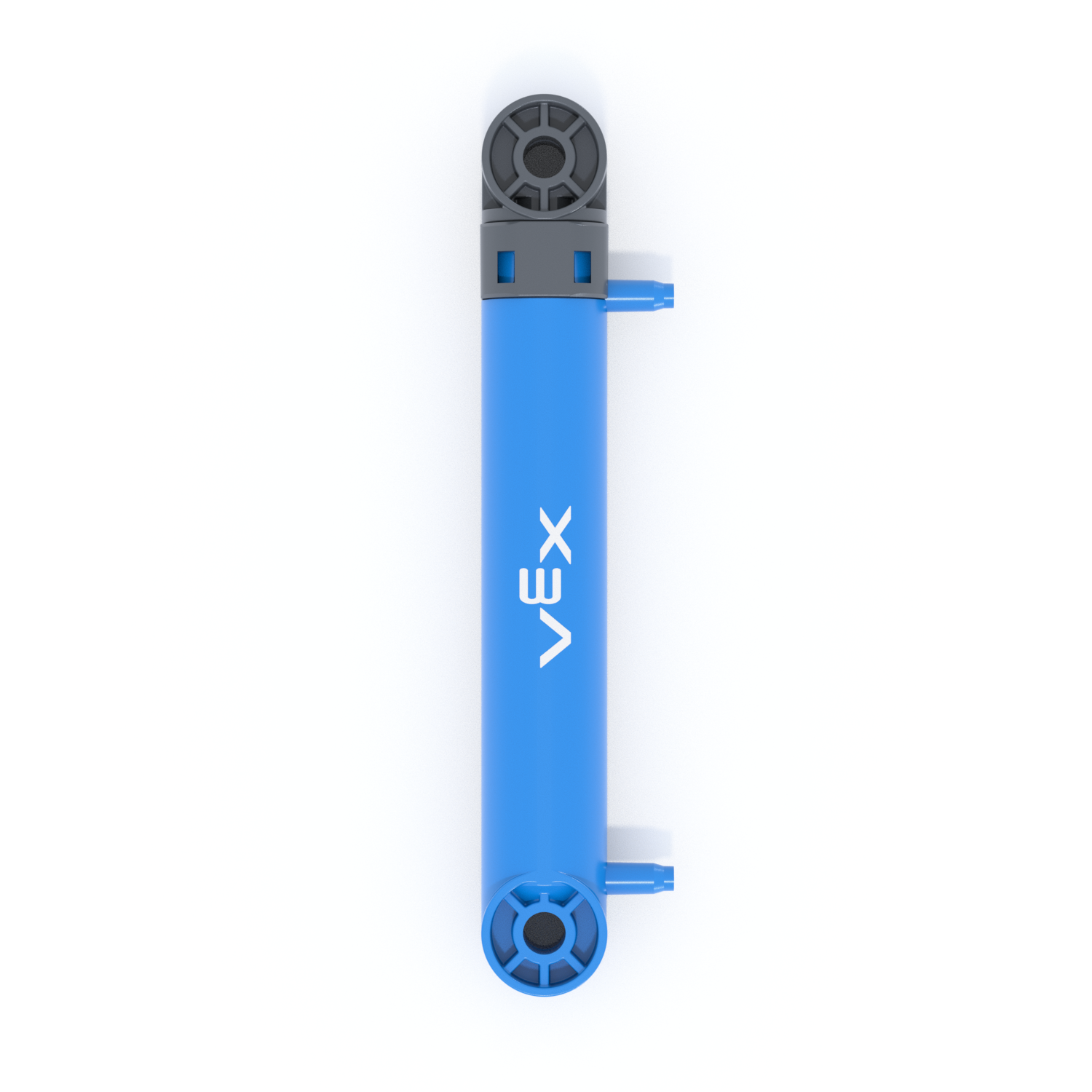

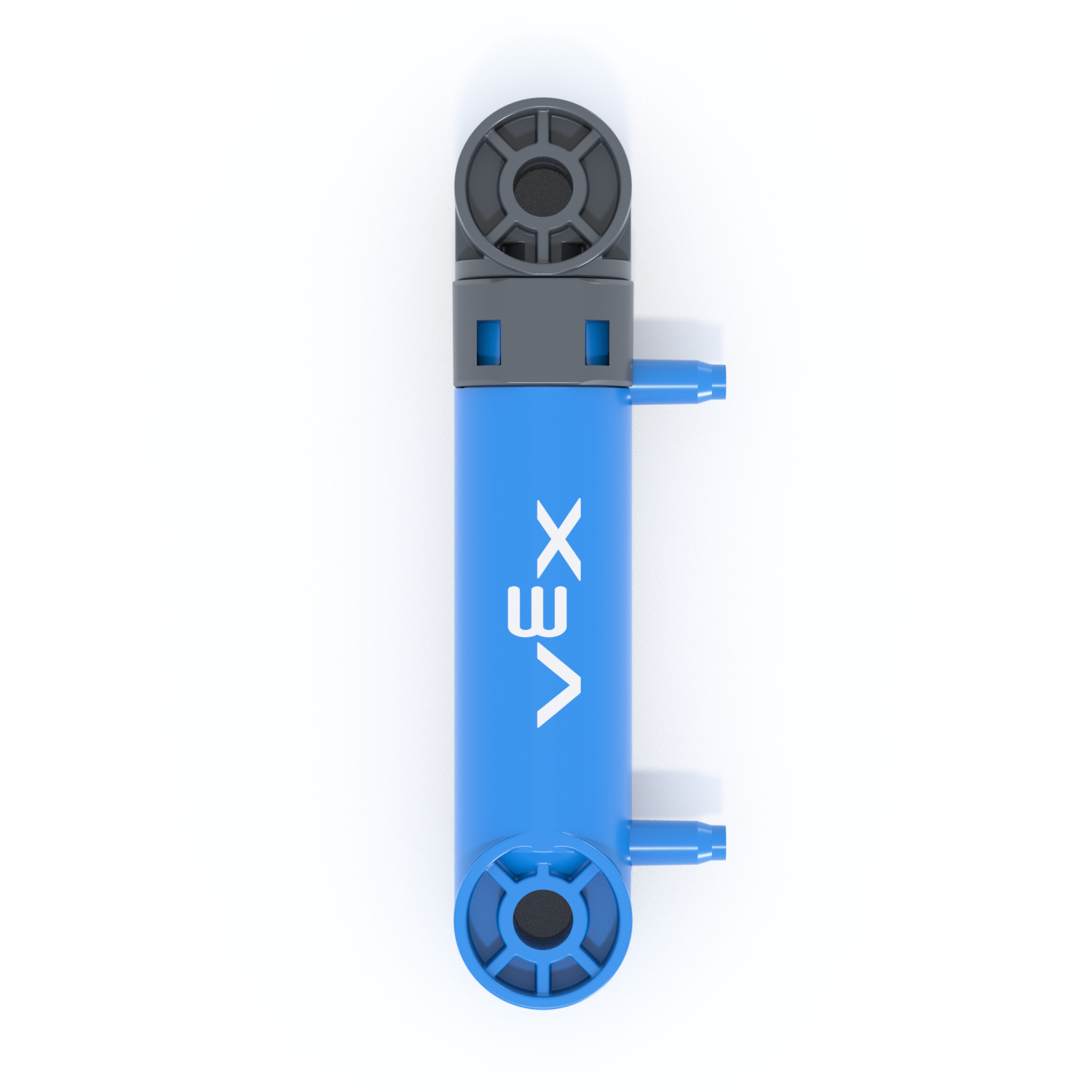

Το πνευματικό κιτ IQ διαθέτει δύο τύπους πνευματικών κυλίνδρων: τον 2x Pitch και τον 4x Pitch. Αυτοί οι κύλινδροι χρησιμοποιούν πίεση αέρα για να εκταθούν ή να συμπτυχθούν, δημιουργώντας μια κίνηση ώθησης ή έλξης.

Το «βήμα» αναφέρεται στο πόσο μακριά μπορεί να επεκταθεί ο κύλινδρος και όχι στο αρχικό του μέγεθος. Συνδέονται με τον σωλήνα μέσω ενσωματωμένων εξαρτημάτων και χρησιμοποιούν τη δύναμη του πεπιεσμένου αέρα για να δημιουργήσουν γραμμική κίνηση. Επιλέξτε είτε τον κύλινδρο 2 είτε τον κύλινδρο 4 βημάτων για το σχέδιό σας, ανάλογα με την απόσταση που θέλετε να κινηθεί.
