Koppeln einer VEX AIR Drohne und eines Controllers – VEX-Bibliothek

Eine VEX AIR Drohne und ein VEX AIR Drohnen-Controller müssen gekoppelt werden, bevor sie während des Fluges miteinander kommunizieren können. Folgen Sie den Schritten in diesem Artikel, um Ihre Drohne und Ihren Controller zu koppeln.

Hinweis: Die VEX AIR Drohne ist nur für den Gebrauch Innenräumen vorgesehen.. Die Drohne darf nicht im Freien geflogen werden.

Schalten Sie den Controller ein.

Schalten Sie den Controller ein, indem Sie die Taste Power gedrückt halten, bis die LED-Anzeige weiß blinkt, und lassen Sie sie dann los. Diese Animation zeigt, wie dieser Vorgang zum Einschalten des Controllers verwendet wird. Sobald der Controller eingeschaltet ist, wechselt seine LED-Anzeige in eine von zwei Farben:

Grün — Der Controller hat einen Akkuladestand von über 20 %.
Rot — Der Controller hat einen Akkustand von 20 % oder weniger.

Auf dem Bildschirm des VEX AIR Drohnen-Controllers erscheint in der Mitte ein behördlicher Hinweis mit der Aufschrift: Nur für den Gebrauch in Innenräumen. Nicht im Freien betreiben. Beachten Sie die örtlichen Drohnengesetze. Unterhalb des mittig auf dem Bildschirm platzierten Textes befindet sich die Schaltfläche „Ich stimme zu“.

Bei jedem Einschalten Ihres VEX AIR Drohnencontrollers erscheint ein behördlicher Hinweis. Wir möchten Sie daran erinnern, dass die VEX AIR Drohne nur für den Innenbereich bestimmt ist und nicht im Freien geflogen werden sollte. Wählen Sie Ich stimme zu , um Ihr Verständnis zu bestätigen und den Kopplungsprozess fortzusetzen.

Drohne einschalten

Die Abbildung zeigt die Batterie neben der Hornet; ein Pfeil weist darauf hin, dass die Batterie in das Batteriefach eingesetzt werden soll. Eine Nahaufnahme zeigt, dass der Pfeil auf der Batterie nach oben zeigen muss, um eine korrekte Verbindung herzustellen.

Setzen Sie einen geladenen Akku mit dem Pfeil Up nach oben in die Drohne ein.

Hinweis: Die Drohne schaltet sich automatisch ein, sobald der Akku eingesetzt wird.

Koppeln Sie Drohne und Controller

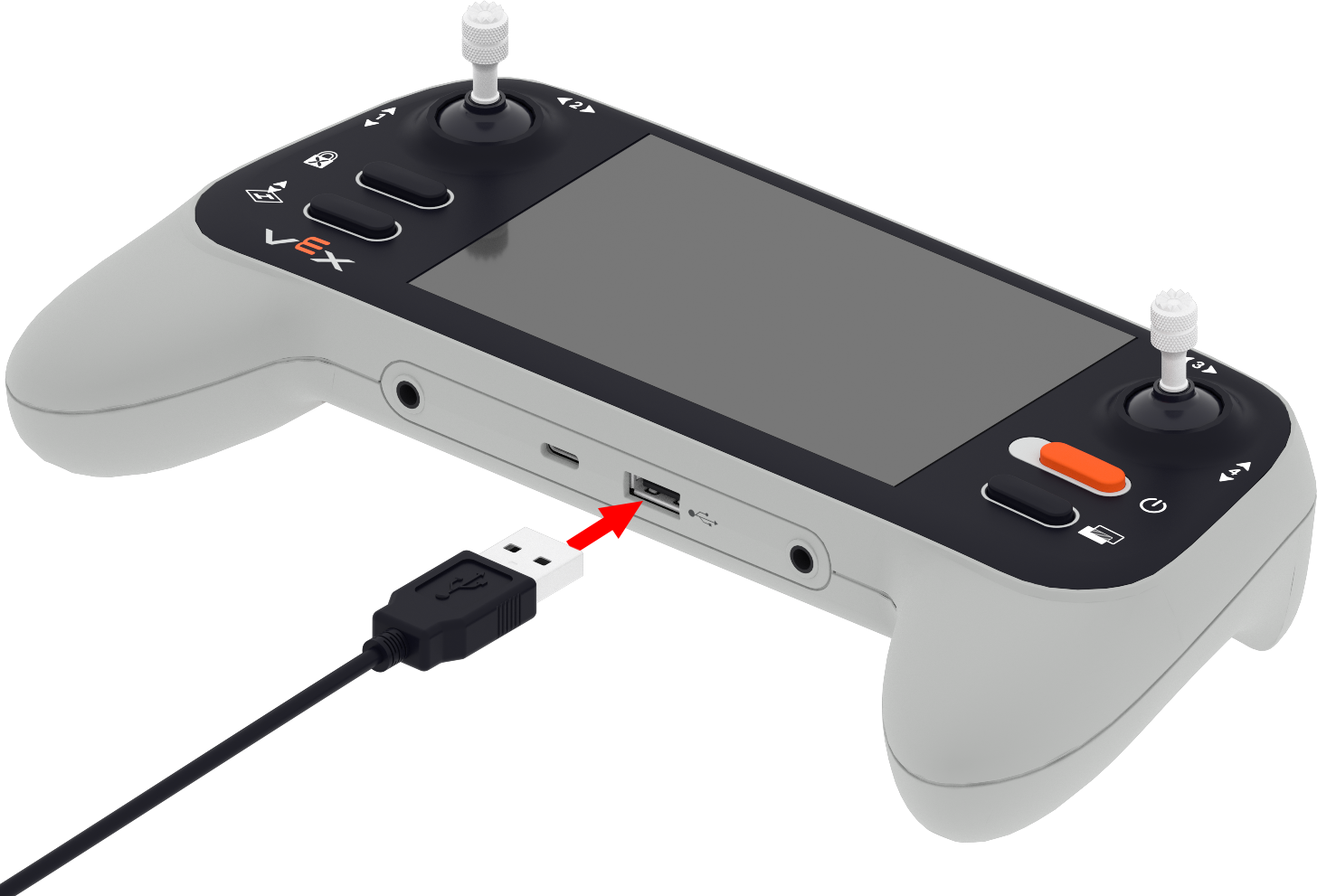

Ein USB-A-Kabel wird an den USB-A-Anschluss des Controllers angeschlossen.

Schließen Sie ein USB-A-Kabel an den USB-A-Anschluss des Controllers an.

Das andere Ende des Kabels wird an den USB-C-Anschluss des Hornet angeschlossen.

Stecken Sie das andere Ende in den USB-C-Anschluss der Drohne.

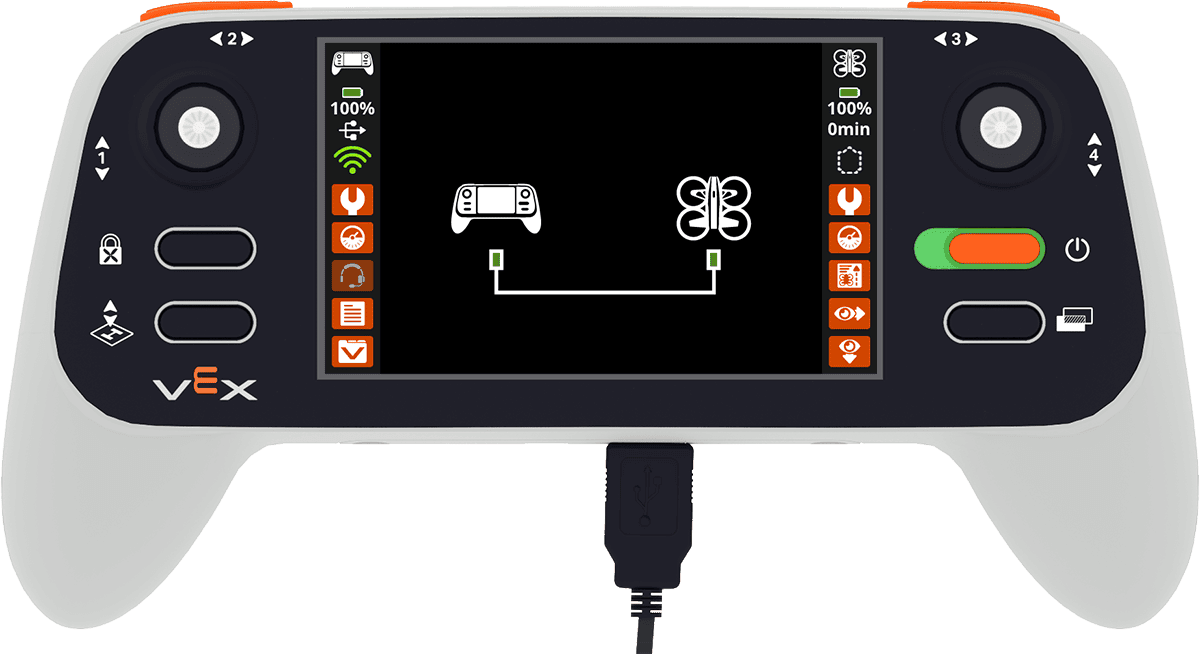

Der Controller ist eingeschaltet und mit seinem USB-A-Kabel an die Drohne angeschlossen. Auf dem Bildschirm ist ein Symbol für eine Kabelverbindung zu sehen, das anzeigt, dass ein Kabel verwendet wird, um den Controller mit der Drohne zu verbinden.

Beim Koppeln des Controllers mit der Drohne wird kurz ein Symbol für eine Kabelverbindung auf dem Bildschirm angezeigt. Das USB-Symbol erscheint ebenfalls auf der linken Seite, solange der Controller mit der Drohne verbunden ist.

Sobald beide LED-Anzeigen an Controller und Drohne blinken und das Live-Bild des nach vorne gerichteten Vision-Sensors der Drohne auf dem Bildschirm des Controllers sichtbar ist, wurden die beiden Geräte erfolgreich gekoppelt. Diese Animation veranschaulicht diesen Kopplungsprozess.

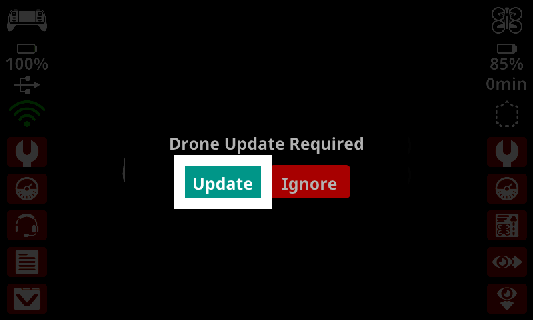

Auf dem Bildschirm des Controllers erscheint die Meldung „Drohnen-Update erforderlich“ mit den Schaltflächen „Aktualisieren“ und „Ignorieren“, wobei die Schaltfläche „Aktualisieren“ hervorgehoben ist.

Falls ein Firmware-Update für die Drohne erforderlich ist, startet dieses automatisch während des Kopplungsvorgangs. Die Kabel dürfen nicht entfernt werden.

In diesem Artikel erfahren Sie mehr über das Aktualisieren der Drohnen-Firmware.
