Ob Sie Teile organisieren, eine Reihe von Bauanweisungen befolgen oder ein individuelles Design erstellen, die korrekte Identifizierung eines Teils kann entscheidend für Ihren Erfolg sein.

Das VEX EXP Parts Ruler ist ein praktisches Werkzeug zur Identifizierung von Teilen.

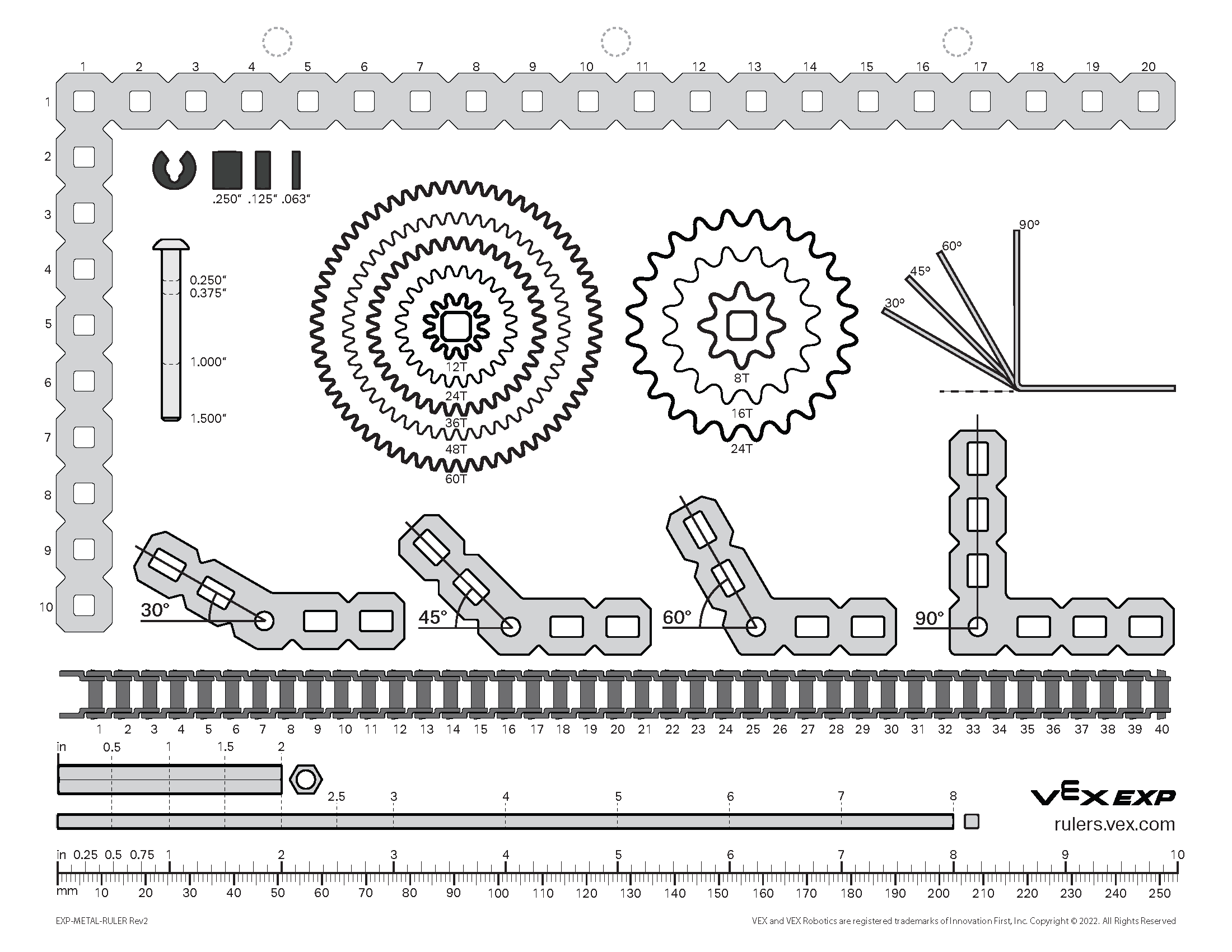

Laden Sie das druckbare EXP-Lineal (US-Letter) >herunter

Laden Sie das druckbare EXP-Lineal (International A4) >herunter

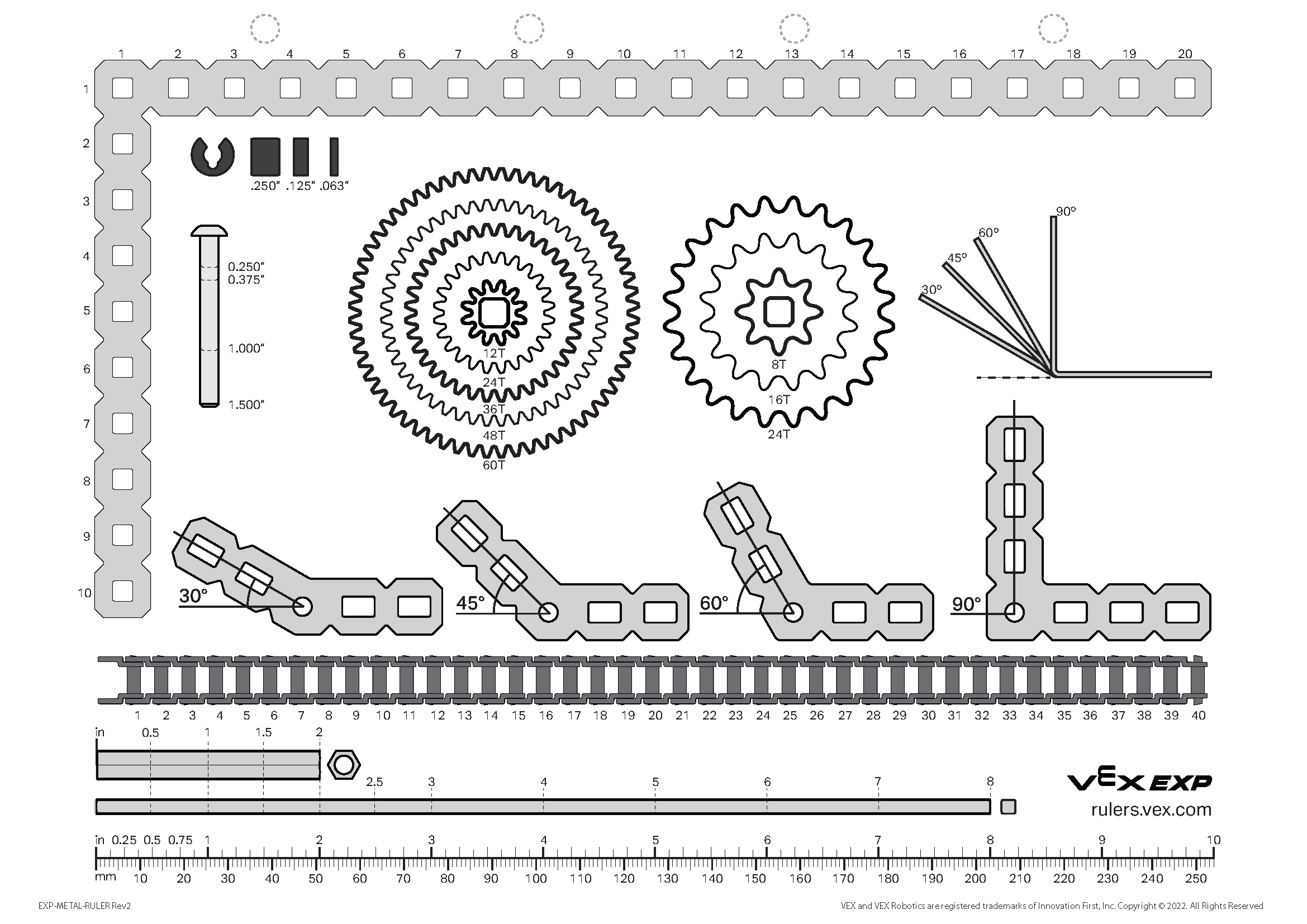

Auf einem weißen Hintergrund werden VEX-Lineale angezeigt, die verschiedene Längen und Maße für Bildungszwecke in den Bereichen Robotik und Ingenieurwesen zeigen.

Hinweis: Achten Sie beim Drucken der PDF-Datei darauf, den Maßstab auf 100 % einzustellen.

Teile mit dem Lineal identifizieren

Das VEX EXP-Teilelineal kann zum Identifizieren von Teilen beim Ordnen von Teilen oder beim Befolgen einer Reihe von Bauanweisungen verwendet werden. Der Maßstab auf dem Lineal ist 1:1, sodass Teile einfach auf das Lineal gelegt werden können.

Abbildung von VEX-Linealen auf weißem Hintergrund mit verschiedenen Längen und Maßmarkierungen. Veranschaulicht werden Werkzeuge, die zu Bildungszwecken in Robotik- und Ingenieurprojekten verwendet werden.

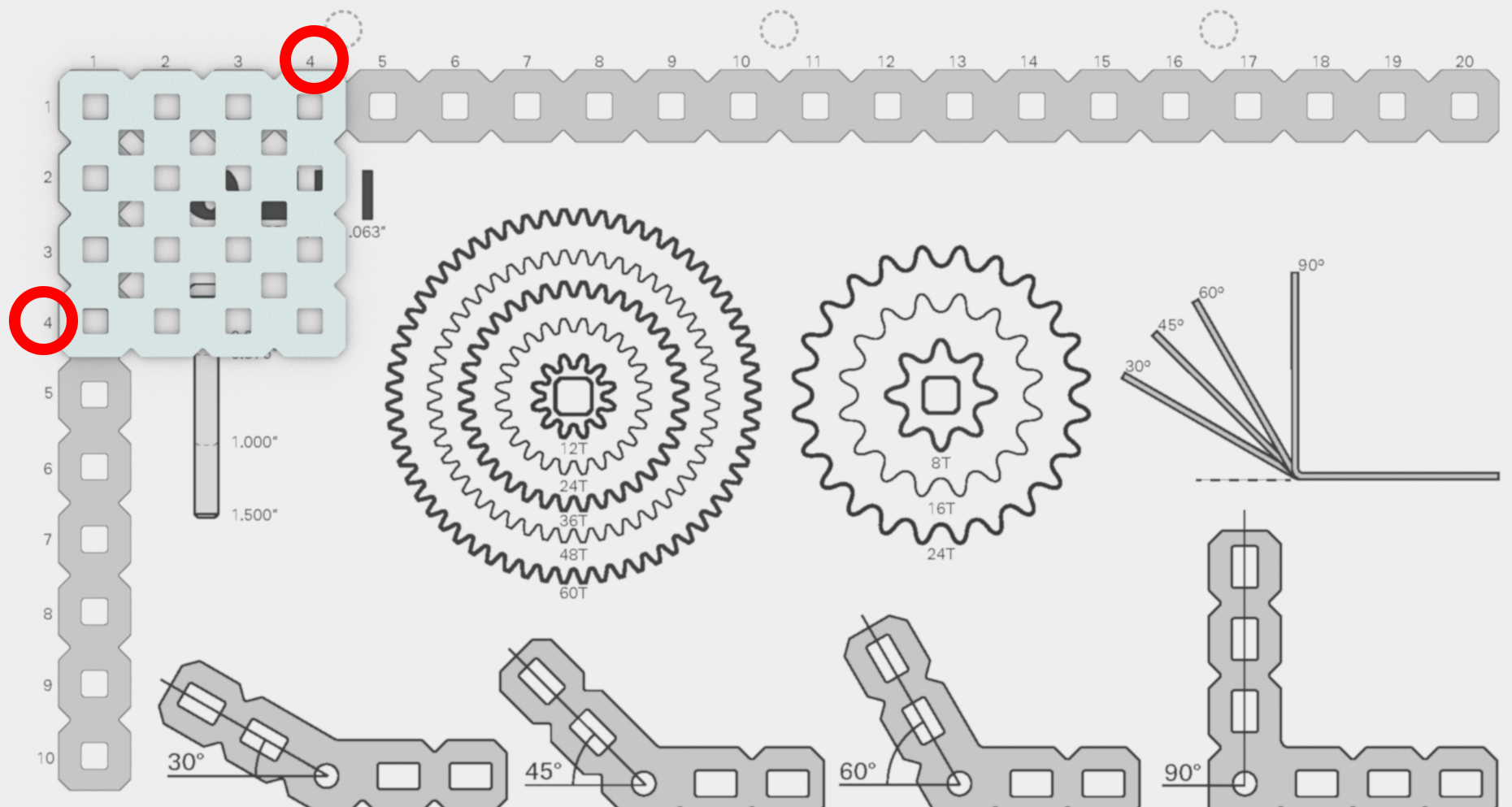

Messung von Strukturmetall. Das gezeigte Beispiel ist eine 4x4-Platte.

4 gibt eine Breite von 4 Teilungseinheiten an.
4 gibt eine Länge von 4 Teilungseinheiten an.

Bild von VEX-Linealen. Es zeigt verschiedene Arten von Linealen, die in Bildungseinrichtungen verwendet werden, und hebt ihre Funktionen und Maße für präzise Konstruktion und Design in Robotik- und Ingenieurprojekten hervor.

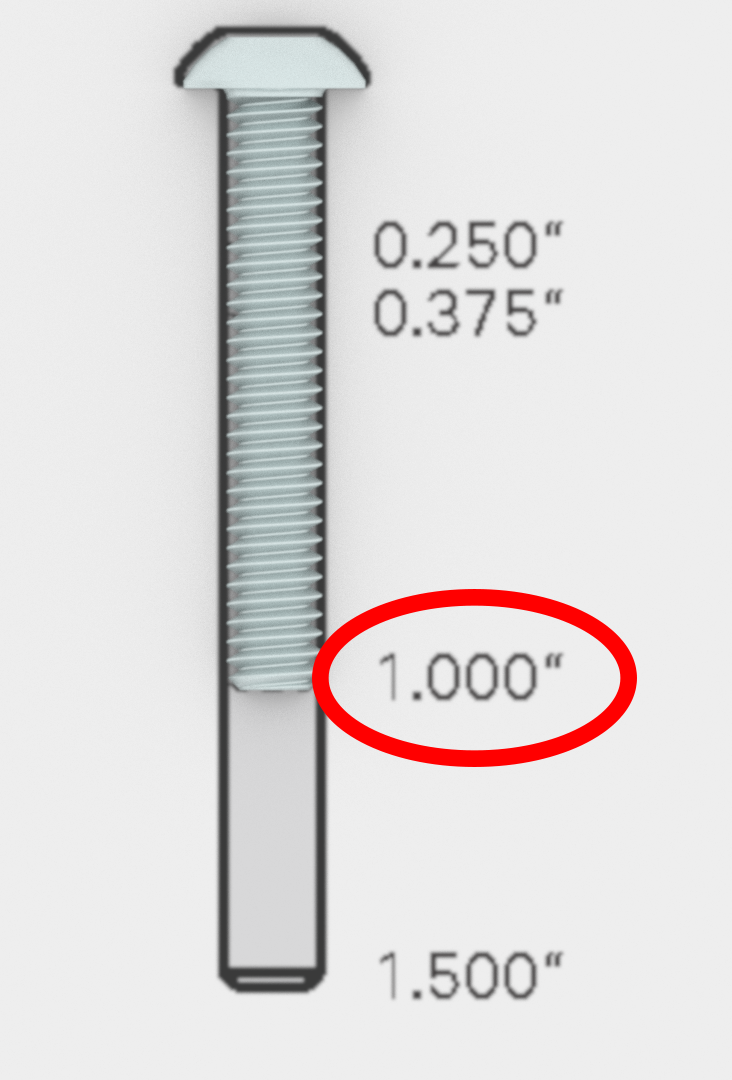

Messschrauben. Das abgebildete Beispiel ist eine 1,0-Zoll-Sternschraube Nr. 8-32.

Auf weißem Hintergrund dargestellte VEX-Lineale mit verschiedenen Längen und Maßmarkierungen für Bildungszwecke in Robotik und Ingenieurwesen.

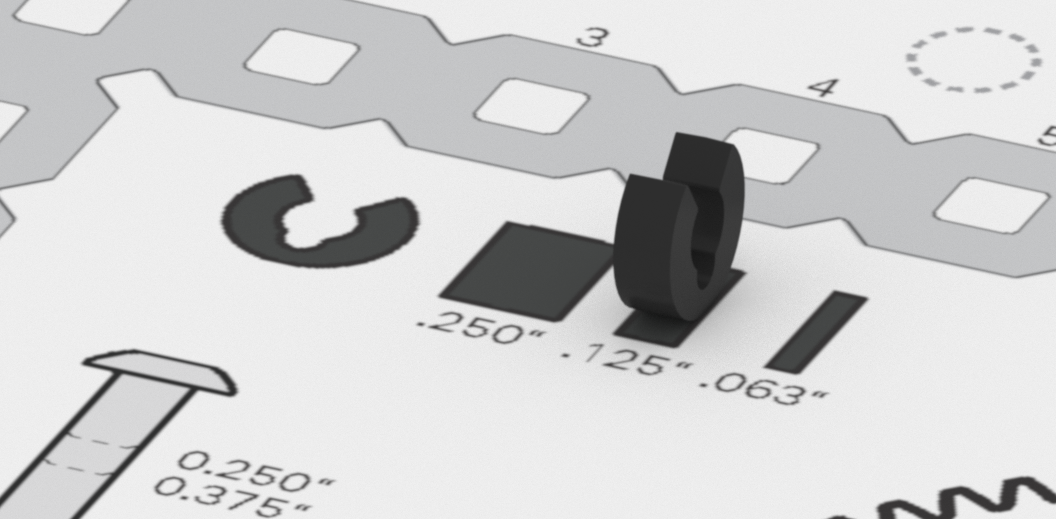

Distanzstücke messen. Das gezeigte Beispiel ist ein 0,125-Zoll-Abstandshalter.

VEX-Lineale auf einem Gitterhintergrund mit verschiedenen Längen und Markierungen für den pädagogischen Einsatz in Robotik- und Ingenieurprojekten.

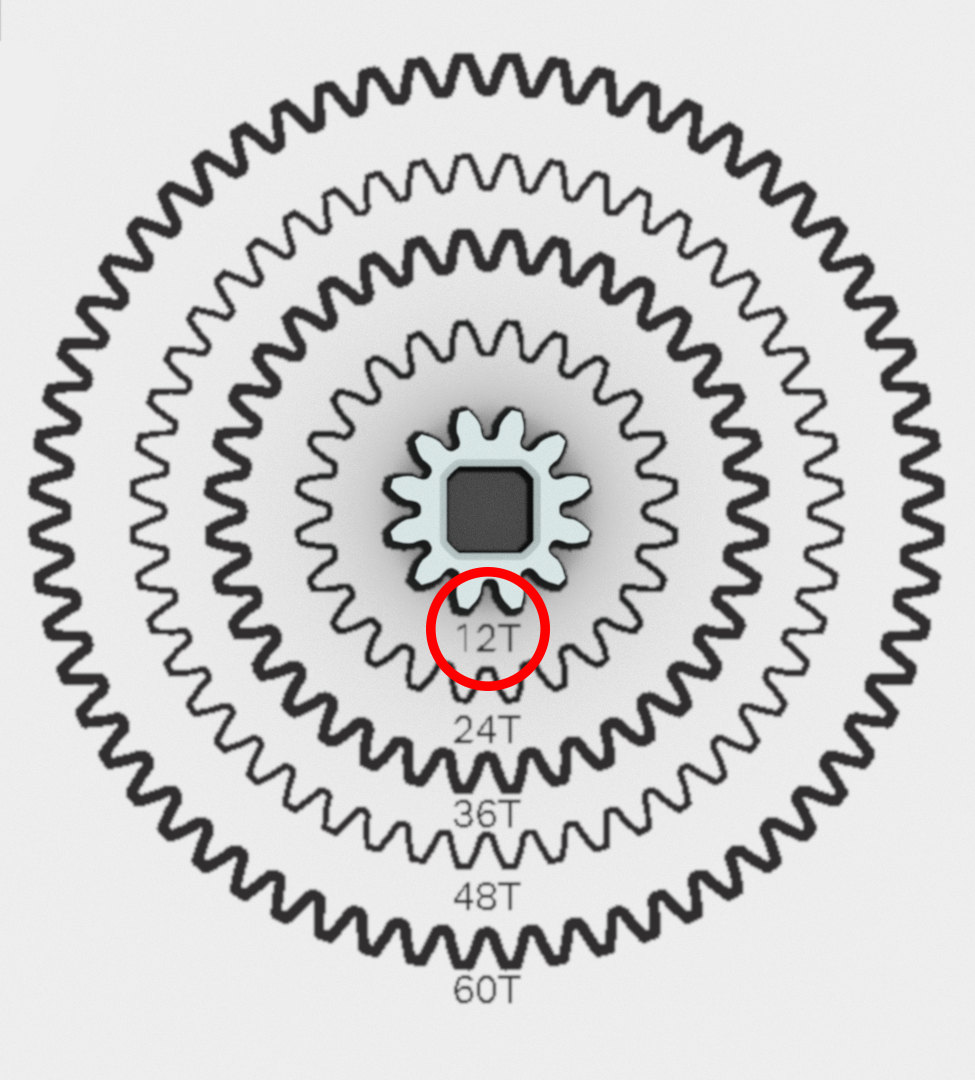

Zahnräder messen. Das gezeigte Beispiel ist ein 12-Zahn-Zahnrad.

Bild von VEX-Linealen mit angezeigten Messungen, die für Bildungszwecke im Bereich Robotik und Ingenieurwesen verwendet werden.

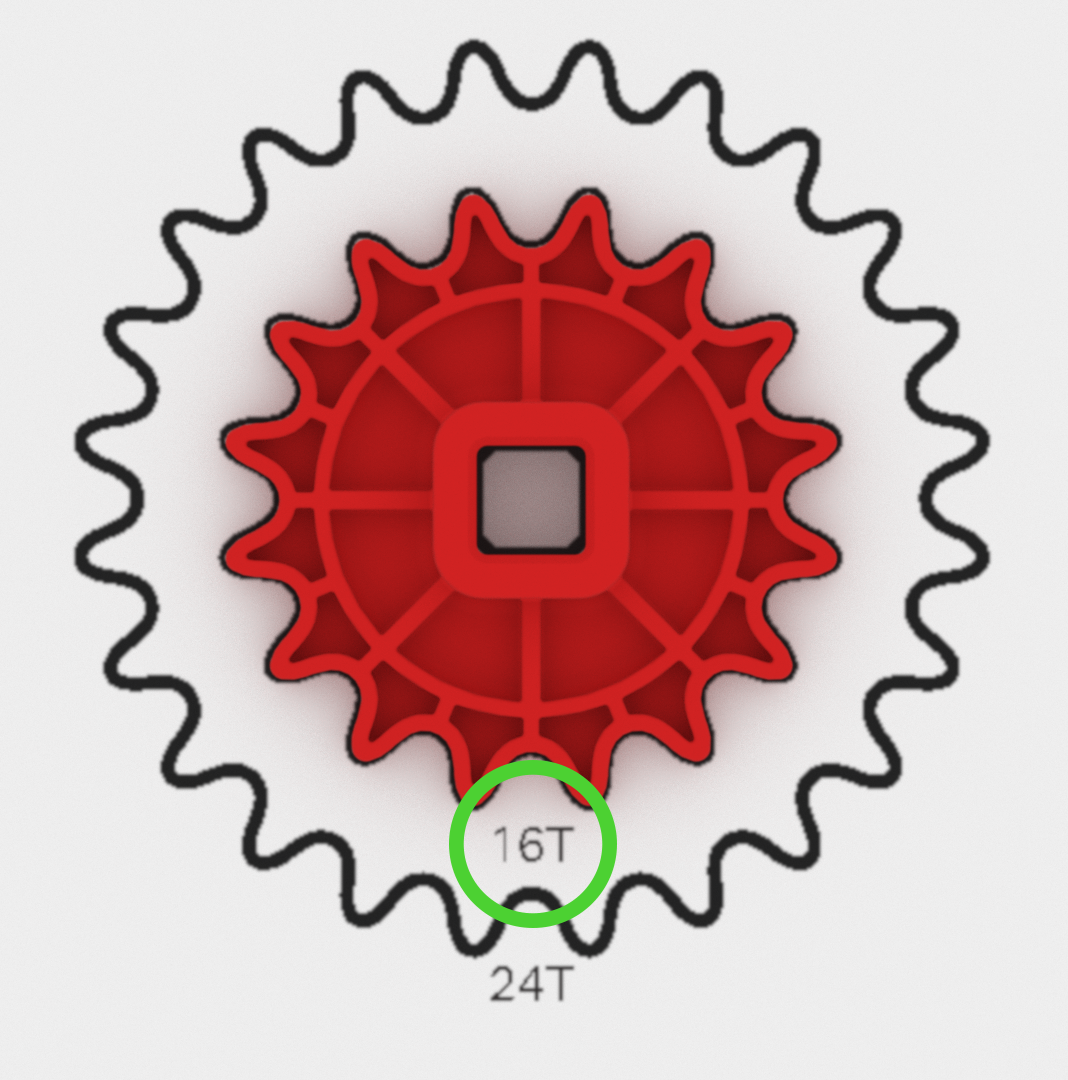

Kettenräder messen. Das abgebildete Beispiel ist ein 16-Zahn-Kettenrad.

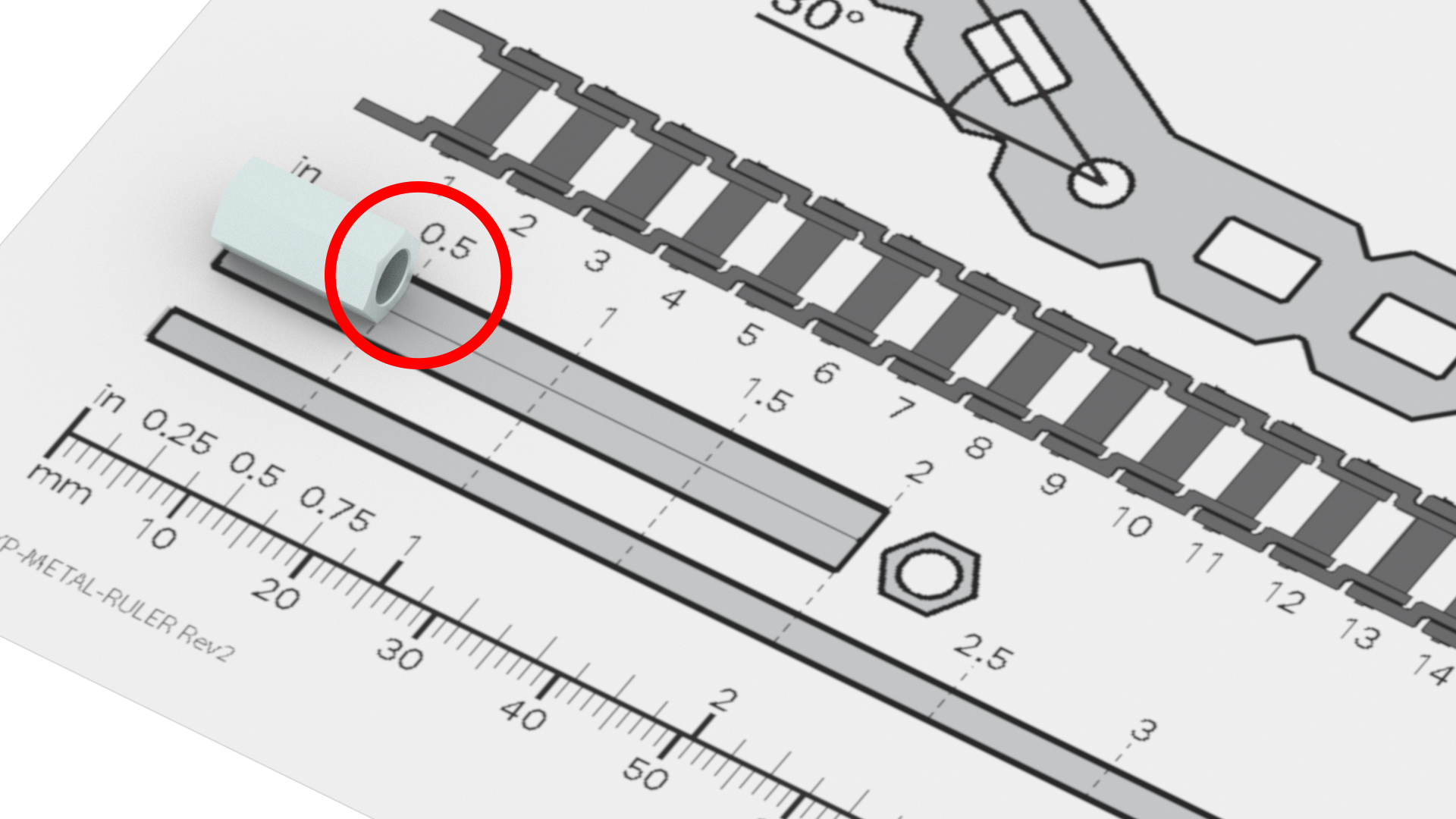

VEX-Lineale auf weißem Hintergrund mit verschiedenen Längen und Maßmarkierungen werden für Bildungszwecke in den Bereichen Robotik und Ingenieurwesen verwendet.

Abstandshalter messen. Das gezeigte Beispiel ist ein 0,5-Zoll-Abstandshalter.

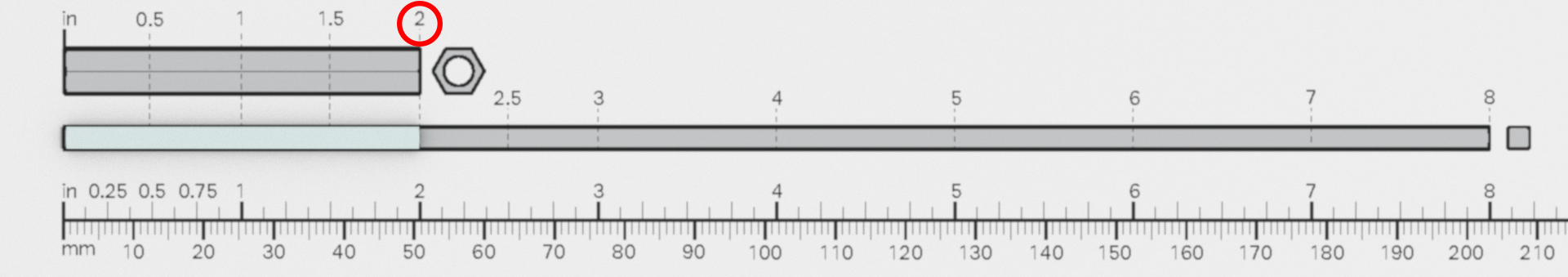

VEX-Lineal mit Maßmarkierungen, das verschiedene Längen und Einheiten anzeigt, wird für Bildungszwecke in Robotik- und Ingenieurprojekten verwendet.

Wellen messen. Das gezeigte Beispiel ist ein 2-Zoll-Schaft.

Verwenden des Lineals beim Zusammenbau eines Roboters

Das VEX EXP Teilelineal kann auch als Messwerkzeug zum Messen von Teilen und Abständen verwendet werden. Dies kann sehr hilfreich sein, wenn Sie einen kundenspezifischen Roboter entwerfen und zusammenbauen, für den es keine spezifischen Anweisungen zur Auswahl der Teile gibt.

Tipp und Trick: Die PDF-Datei des VEX EXP Parts Ruler kann auf einer durchsichtigen Kunststofffolie ausgedruckt werden. Dadurch kann das Lineal auf den Roboter gelegt werden und Messungen können durch Messung durch das Lineal durchgeführt werden.

Hier sind einige Beispiele für die Verwendung des Lineals beim Zusammenbau eines benutzerdefinierten Roboters.

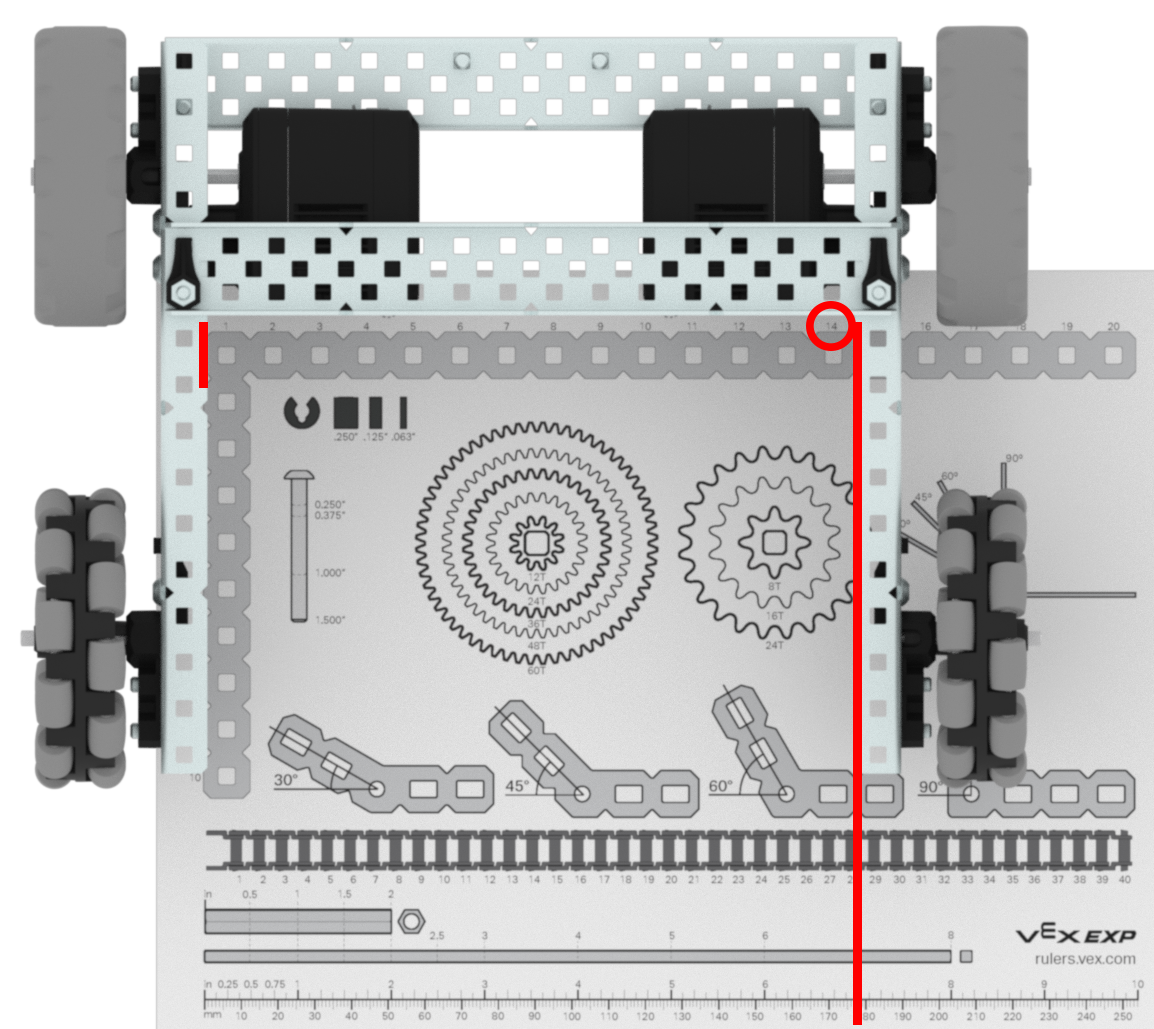

VEX-Lineale auf weißem Hintergrund mit verschiedenen Längen und Markierungen für den pädagogischen Einsatz in Robotik- und Ingenieurprojekten.

Messung des Abstands zwischen C-Kanälen auf einem Roboterchassis. Dieses Beispiel zeigt die C-Kanäle auf dem Roboterchassis mit einer Abmessung von 14 Zoll oder 7 Zoll.

Abbildung von VEX-Linealen für den Einsatz zu Bildungszwecken. Darstellung ihrer Messungen und Funktionen. Sie wurden entwickelt, um Schülern das Lernen und Anwenden von Messkonzepten in der Robotik und im Ingenieurwesen zu erleichtern.

Verwendung von Zoll/Millimetern zur Messung des Raddurchmessers. Das gezeigte Beispiel ist ein 3,25-Zoll-Reiserad (3,25 Zoll/260 Millimeter).

Bild eines VEX-Lineals mit Messmarkierungen, das für Bildungszwecke in Robotik- und Ingenieurprojekten verwendet wird.

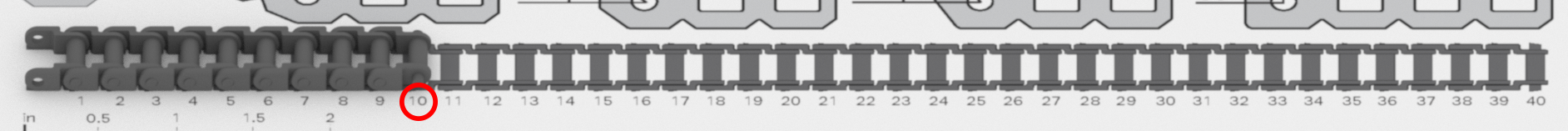

Messung der Anzahl der Kettenglieder in einem Ketten-/Kettenradsystem.
