Konfigurieren von 3-Draht-Geräten in VEXcode EXP – VEX-Bibliothek

Wenn Sie mit der Programmierung mit VEXcode EXP beginnen, werden Sensor- und 3-Draht-Geräteblöcke erst dann in der Toolbox angezeigt, wenn sie konfiguriert wurden.

Hinzufügen eines 3-Draht-Geräts

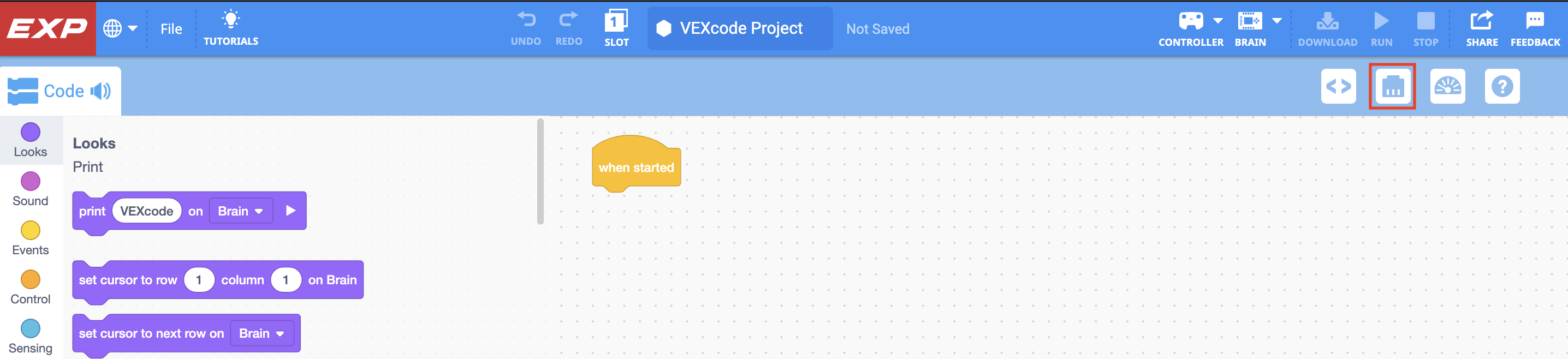

VEXcode EXP Toolbar mit hervorgehobenem Gerätesymbol zwischen den Symbolen Code Viewer und Druckkonsole.

Um ein Gerät zu konfigurieren, wählen Sie die Schaltfläche „Geräte“, um das Fenster „Geräte“ zu öffnen.

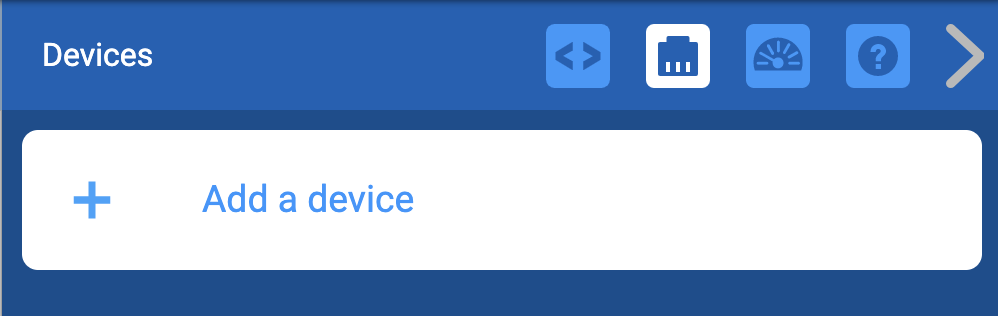

VEXcode EXP Geräte-Menü mit der Schaltfläche "Gerät hinzufügen".

Wählen Sie „Gerät hinzufügen“.

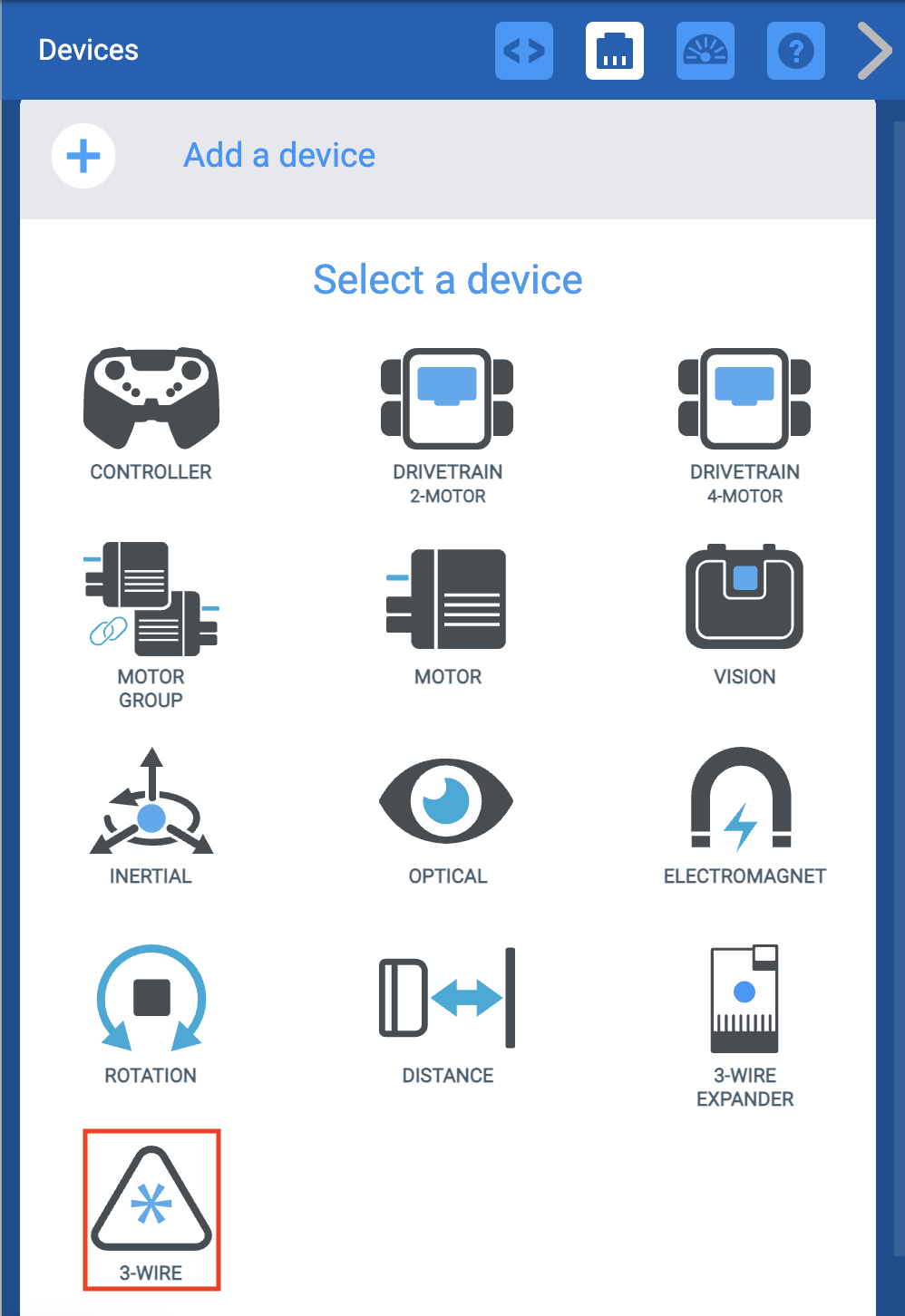

VEXcode EXP Geräte-Menü, nachdem die Schaltfläche "Gerät hinzufügen" ausgewählt wurde. Die 3-Draht-Option ist hervorgehoben.

Wählen Sie die 3-Draht-Geräte aus.

VEXcode EXP Geräte-Menü, nachdem die Option „3-Draht-Gerät“ ausgewählt wurde. Es wird ein Menü mit 3-Draht-Geräten angezeigt, wobei die Option Endschalter hervorgehoben ist.

Wählen Sie das 3-Draht-Gerät aus, das Sie verwenden. Dieses Beispiel zeigt einen Endschalter.

Hinweis: den 3-Draht-Geräten gehören Endschalter, Stoßstangenschalter, Encoder, Entfernungsmesser, Linienverfolgung, Licht, Potentiometer, LED, Gyro, Motor-393, Servo, Beschleunigungsmesser-2G, Beschleunigungsmesser-6G, Digitaleingang und Digitaler Ausgang. Alle Geräte durchlaufen den gleichen Konfigurationsprozess mit einem zusätzlichen Schritt für Motor-393.

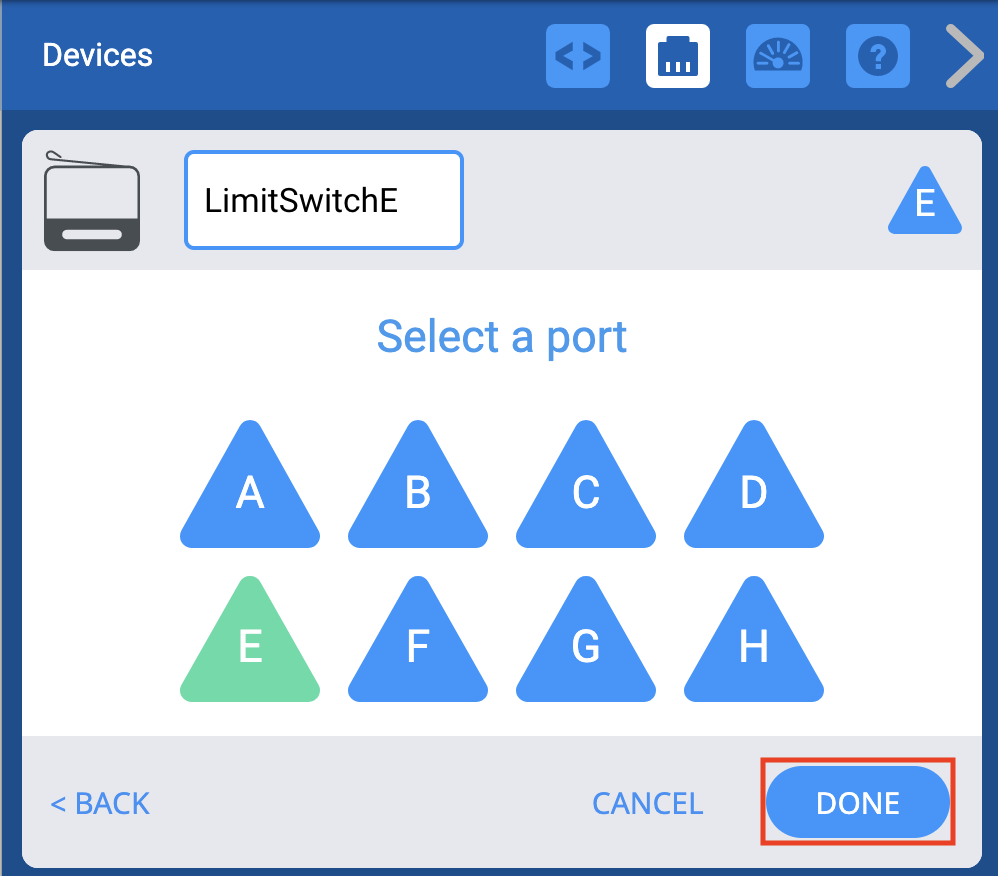

VEXcode EXP Geräte-Menü, nachdem der Port des neuen Geräts auf E eingestellt wurde. Unten ist die Schaltfläche "Fertig" hervorgehoben.

Wählen Sie aus, an welchem Port das Gerät am VEX EXP Brain angeschlossen ist. Ports, die bereits für andere Geräte konfiguriert sind, sind nicht verfügbar. Sobald der Port ausgewählt wurde, wählen Sie „Fertig“, um das Gerät zur Konfiguration zu übertragen, oder „Abbrechen“, um zum Menü „Geräte“ zurückzukehren.

Hinweis:Durch Auswahl von „Abbrechen“ werden alle Änderungen, die Sie am Gerät vorgenommen haben, rückgängig gemacht und sind nicht Teil der Konfiguration.

Ändern des Ports eines 3-Draht-Geräts

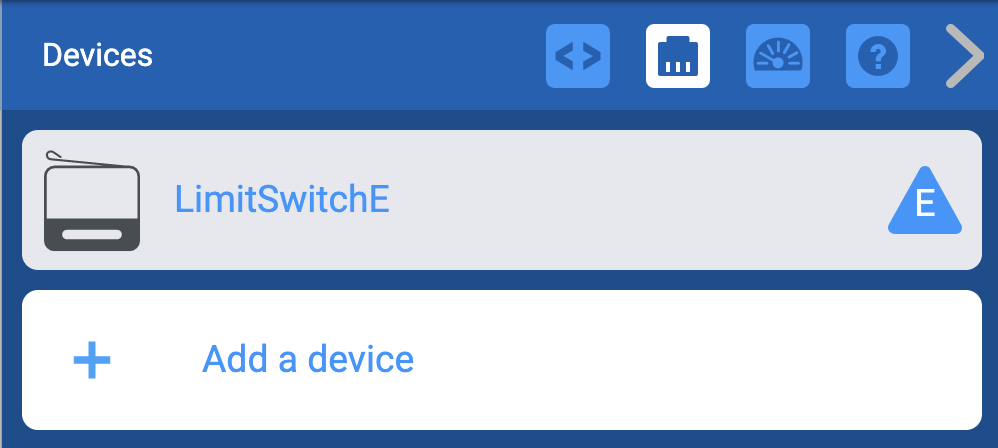

VEXcode EXP Geräte-Menü mit dem zuvor hinzugefügten Endschalter.

Sie können die Portnummer für das 3-Draht-Gerät ändern, indem Sie das 3-Draht-Gerät im Gerätefenster auswählen.

VEXcode EXP Geräte-Menü nach Änderung des Geräteanschlusses auf D. Die Option für den D-Anschluss ist nun grün markiert. Unten ist die Schaltfläche „Fertig“ hervorgehoben.

Wählen Sie auf dem Bildschirm „Portauswahl“ einen anderen Port aus und die Portnummer wird grün. Wählen Sie dann „Fertig“, um die Änderung zu übermitteln.

Umbenennen eines 3-Draht-Geräts

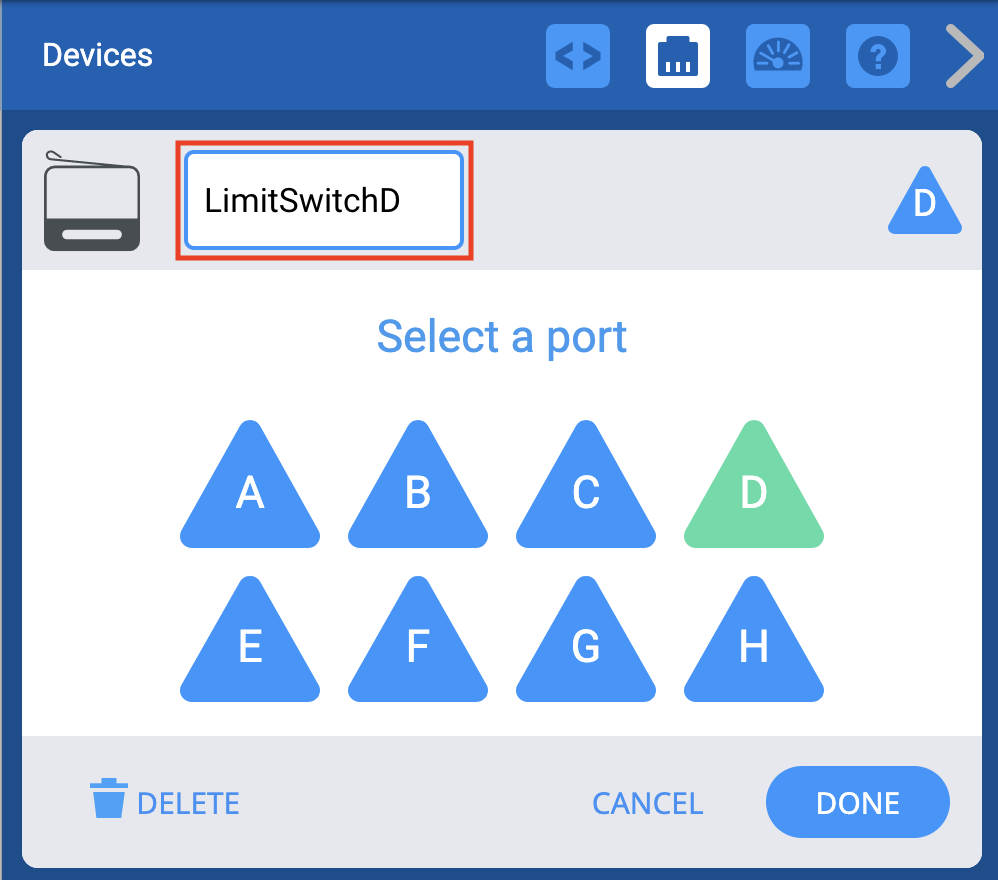

VEXcode EXP Devices-Fenster mit Anzeige der Endschalteroptionen. Oben ist der Name des Geräts hervorgehoben, um anzuzeigen, dass es umbenannt werden kann.

Sie können das 3-Draht-Gerät auch umbenennen, indem Sie den Namen im Textfeld oben im Bildschirm „Port-Auswahl“ ändern. Wenn Sie einen ungültigen Namen auswählen, wird das Textfeld zur Anzeige rot hervorgehoben. Wählen Sie dann „Fertig“, um die Geräteänderungen an die Konfiguration zu übermitteln.

VEXcode EXP Wenn der Grenzwertblock bei geöffnetem Dropdown-Menü „Grenzschalter“ angezeigt wird. Der neue Gerätename des Endschalters wird im Dropdown-Menü angezeigt.

Wenn Sie den Namen eines 3-Draht-Geräts ändern, das bereits in Ihrem Projekt verwendet wird, müssen Sie den Namen des Geräts im Block über das Dropdown-Menü auf den neuen Namen aktualisieren.

Löschen eines 3-Draht-Geräts

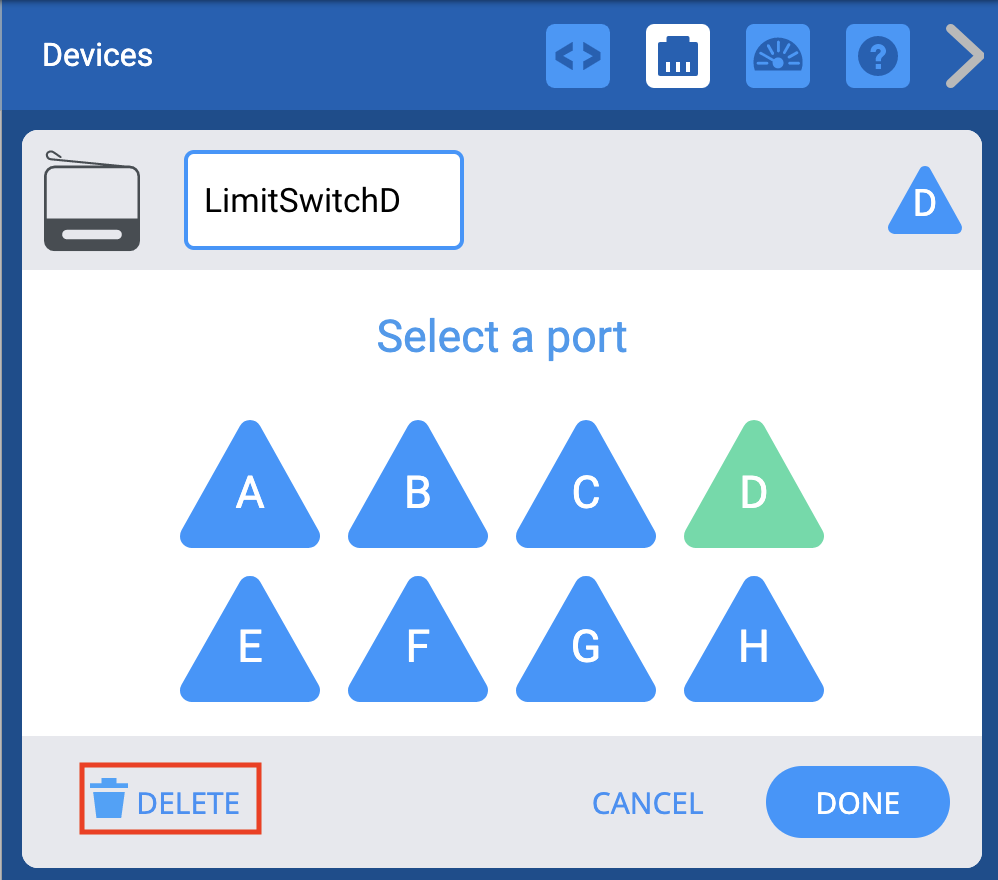

VEXcode EXP Devices-Fenster mit Anzeige der Endschalteroptionen. Unten ist die Schaltfläche „Löschen“ hervorgehoben.

3-Draht-Geräte können auch gelöscht werden, indem Sie unten im Bildschirm „Port-Auswahl“ die Option „Löschen“ auswählen.

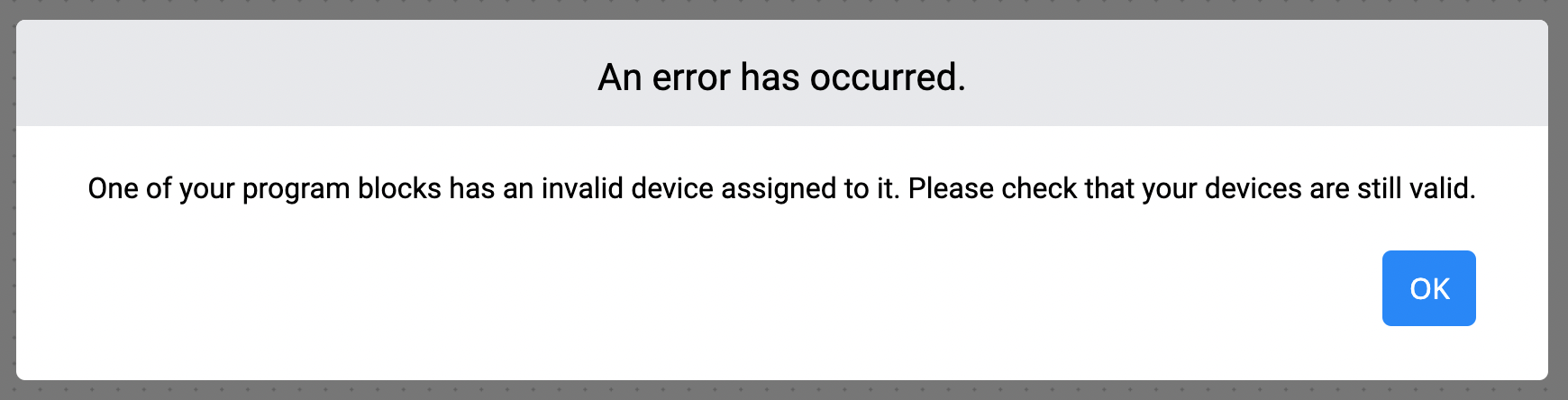

VEXcode EXP Fehler aufgetreten Eingabeaufforderung mit dem Text: Ein Fehler ist aufgetreten. Einem Ihrer Programmblöcke ist ein ungültiges Gerät zugewiesen. Bitte überprüfen Sie, ob Ihre Geräte noch gültig sind. Darunter befindet sich eine OK-Schaltfläche.

Hinweis: Wenn Sie ein 3-Draht-Gerät löschen, das bereits in Ihrem Projekt verwendet wird, generiert Ihr Projekt einen Fehler, wenn Sie versuchen, es herunterzuladen, bis Sie auch die Blöcke löschen, die das gelöschte Gerät verwendet haben.
