Konfigurieren von Sensoren in VEXcode EXP – VEX-Bibliothek

Wenn Sie mit der Programmierung mit VEXcode EXP beginnen, werden Sensorblöcke erst dann in der Toolbox angezeigt, wenn ein Sensor konfiguriert wurde.

Hinzufügen eines Sensors

VEXcode EXP Toolbar mit hervorgehobenem Gerätesymbol zwischen den Symbolen Code Viewer und Druckkonsole.

Um einen Sensor zu konfigurieren, wählen Sie das Gerätesymbol aus, um das Fenster „Geräte“ zu öffnen.

VEXcode EXP Geräte-Menü mit hervorgehobener Schaltfläche „Gerät hinzufügen“.

Wählen Sie „Gerät hinzufügen“.

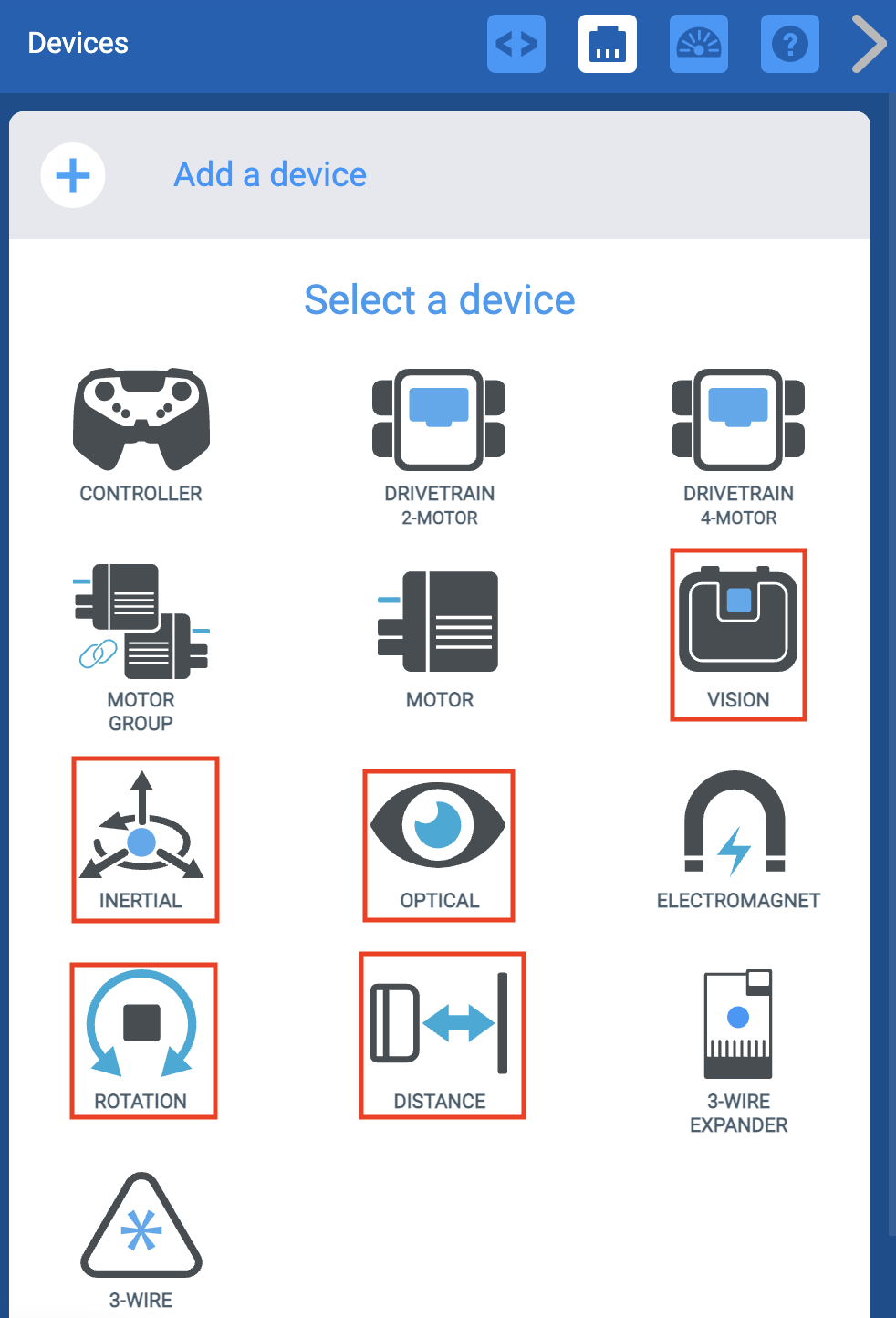

VEXcode EXP Geräte-Menü, nachdem die Schaltfläche "Gerät hinzufügen" ausgewählt wurde. Alle Sensoroptionen sind hervorgehoben.

Wählen Sie einen Sensor aus.

Hinweis: Zu den Sensoren gehören der Rotationssensor, der Abstandssensor, der Sichtsensor, der optische Sensor und der Trägheitssensor. Alle Sensoren folgen dem gleichen Konfigurationsprozess.

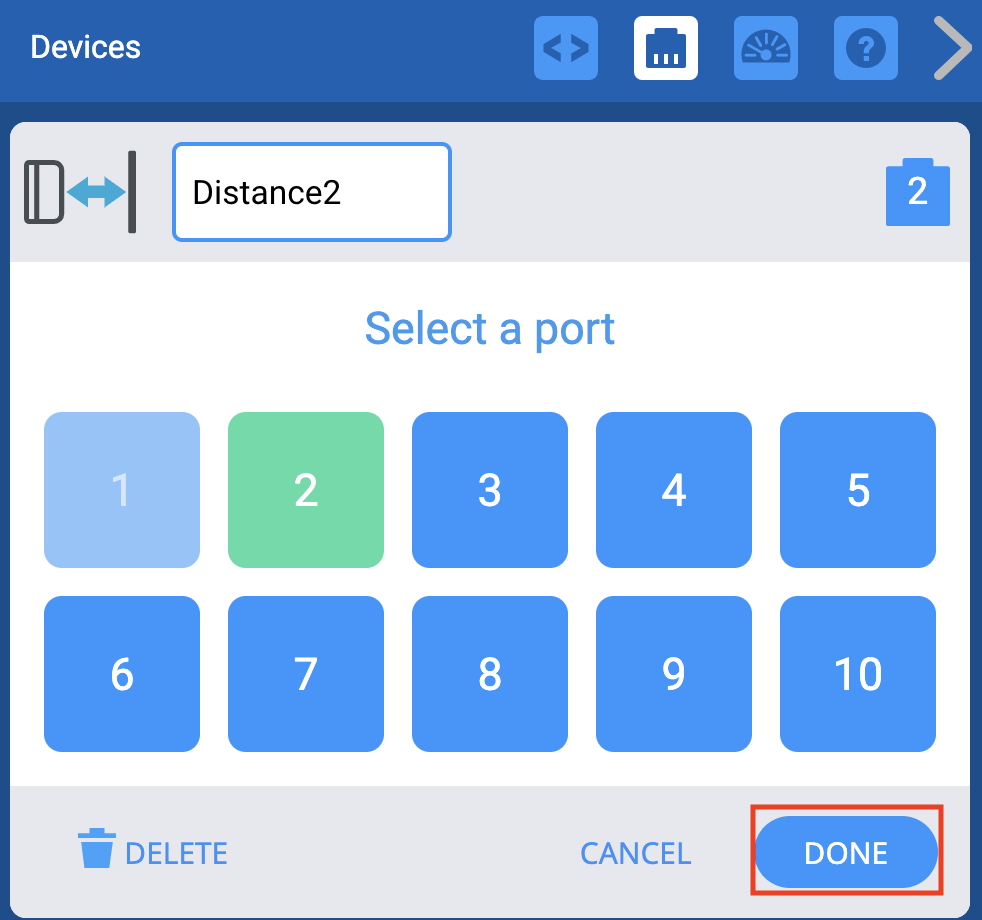

Screenshot des Menüs „Anschluss auswählen“, der den Vorgang der Anschlussauswahl für den Distanzsensor zeigt.

Wählen Sie aus, an welchem Anschluss der Sensor am VEX EXP Brain angeschlossen ist. Ports, die bereits für andere Geräte konfiguriert sind, sind nicht verfügbar. Sobald der Port ausgewählt wurde, wählen Sie „Fertig“, um das Gerät zur Konfiguration zu übertragen, oder „Abbrechen“, um zum Menü „Geräte“ zurückzukehren.

Hinweis: Durch Auswahl von „Abbrechen“ werden alle Änderungen, die Sie am Gerät vorgenommen haben, rückgängig gemacht und sind nicht Teil der Konfiguration.

Ändern der Portnummer eines Sensors

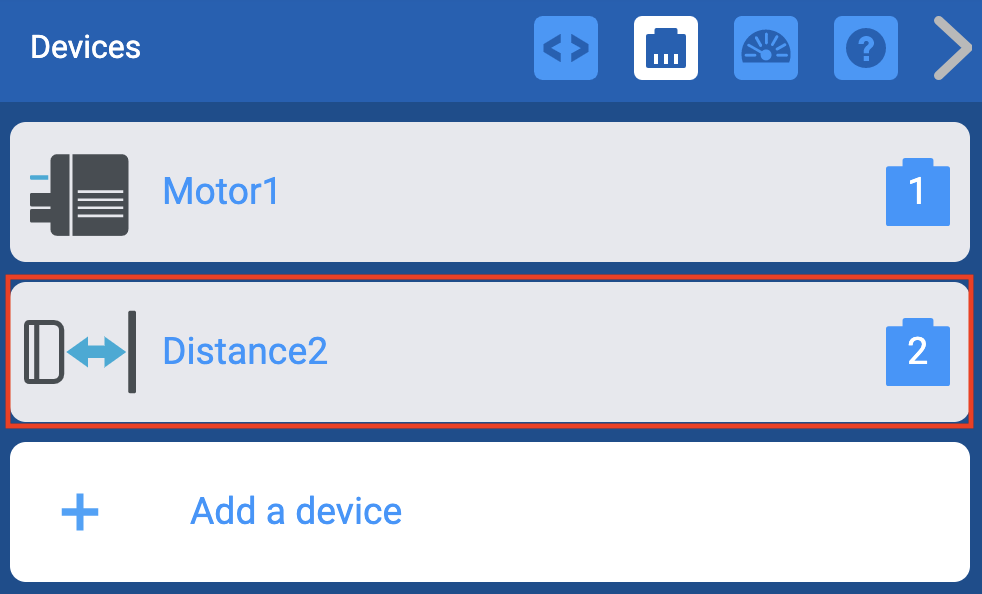

VEXcode EXP Geräte-Menü, in dem der zuvor hinzugefügte Distanzsensor hervorgehoben ist.

Sie können die Portnummer für den Sensor ändern, indem Sie im Fenster „Geräte“ auf den Sensor klicken.

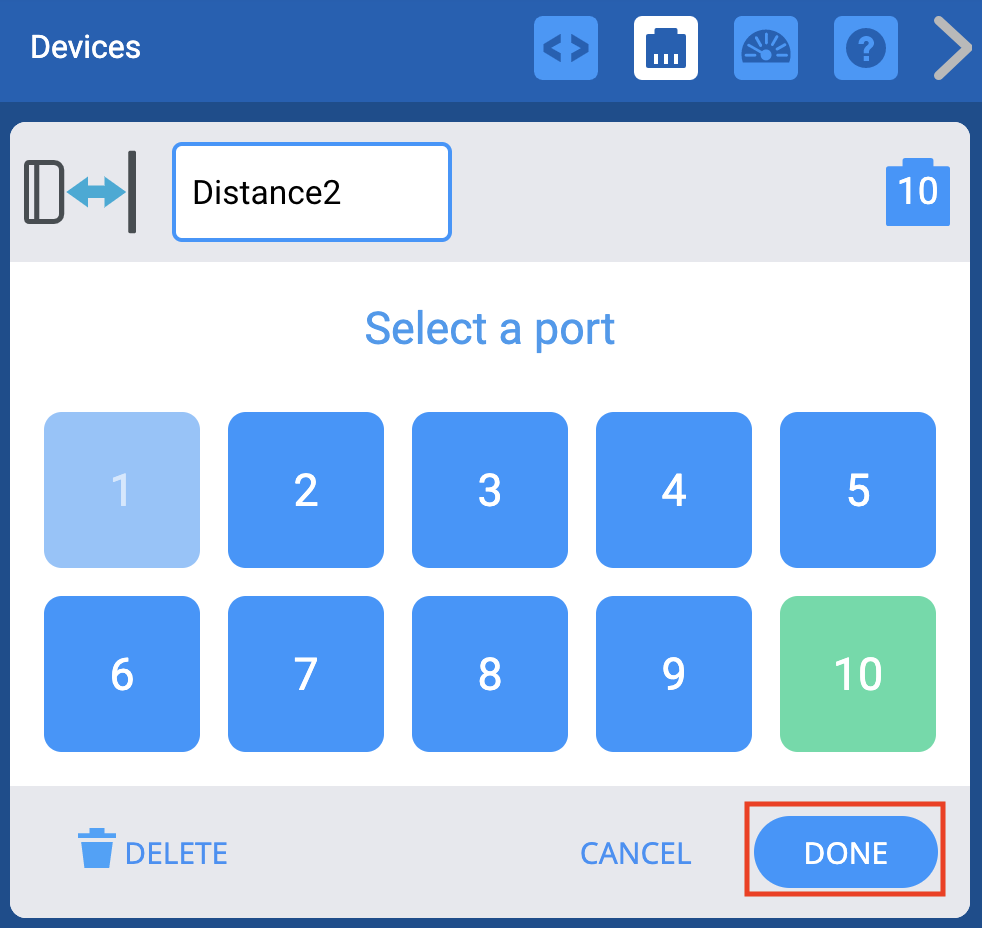

Das Menü „VEXcode EXP Devices Port Selection“ wird verwendet, um bereits eingestellte Portnummern zu ändern. Die ausgewählten Ports werden grün angezeigt. Nach der Auswahl der neuen Ports kann der Benutzer auf „Fertig“ klicken, um die Änderungen zu speichern.

Wählen Sie auf dem Bildschirm „Portauswahl“ einen anderen Port aus und die Portnummer wird grün. Wählen Sie dann Fertig aus, um die Änderung zu übermitteln.

Einen Sensor umbenennen

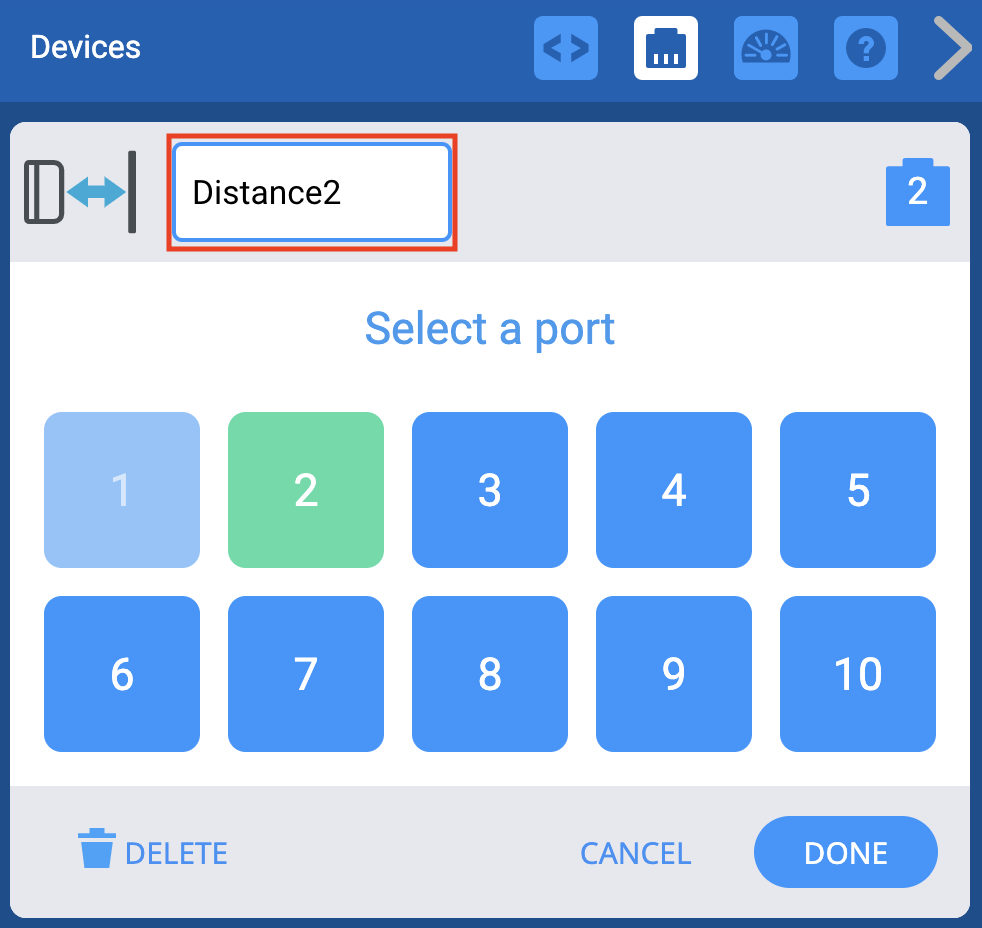

VEXcode EXP Geräte-Fenster mit Anzeige der Distanzsensoroptionen. Oben ist der Name des Distanzsensors hervorgehoben, um anzuzeigen, dass er umbenannt werden kann.

Sie können den Sensor auch umbenennen, indem Sie den Namen im Textfeld oben im Bildschirm „Port-Auswahl“ ändern. Wenn Sie einen ungültigen Namen auswählen, wird das Textfeld zur Anzeige rot hervorgehoben. Wählen Sie dann Fertig aus, um die Geräteänderungen an die Konfiguration zu übermitteln.

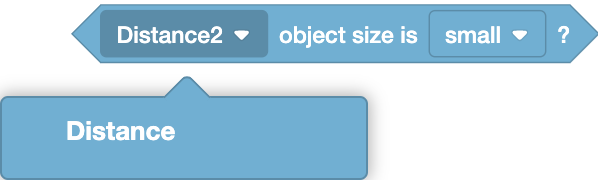

Der Block "VEXcode EXP Objektgröße" wird angezeigt, wenn das Dropdown-Menü "Distanzsensor" geöffnet ist. Der neue Name des Distanzsensors wird im Menü angezeigt, in diesem Beispiel heißt er Distanz.

Wenn Sie den Namen eines Sensors ändern, der bereits in Ihrem Projekt verwendet wird, müssen Sie den Sensornamen im Block über das Dropdown-Menü auf den neuen Namen aktualisieren.

Einen Sensor löschen

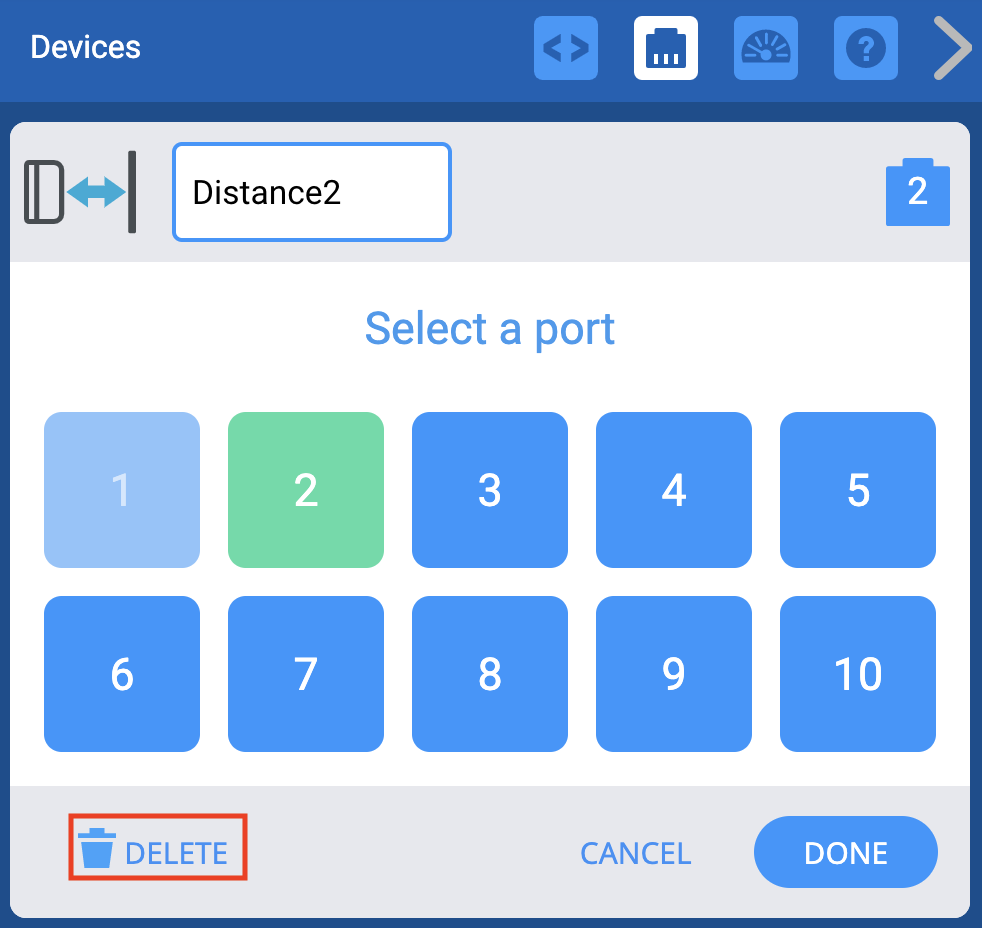

VEXcode EXP Geräte-Menü mit Anzeige der Distanzsensor-Optionen. Unten ist die Schaltfläche „Löschen“ hervorgehoben.

Sensoren können auch gelöscht werden, indem Sie unten im Portauswahlbildschirm die Option „Löschen“ auswählen.

Hinweis:Wenn Sie einen Sensor löschen, der bereits in Ihrem Projekt verwendet wird, funktioniert Ihr Projekt erst, wenn Sie auch die Blöcke löschen, die den gelöschten Sensor verwendet haben.
