Legacy – Verhinderung von Luftlecks in einem VEX-Pneumatiksystem

Ein wichtiges Problem bei der Arbeit mit einem VEX-Pneumatiksystem ist die Luftleckage. Jegliche Luftlecks im System verringern den Gesamtdruck und die Anzahl der Zyklen (Ausfahren/Einfahren), die das pneumatische System ausführen kann.


Verhindern von Lecks in Tankanschlüssen

Diagramm, das die Komponenten und das Layout herkömmlicher Pneumatik in der V5-Robotik veranschaulicht und verschiedene Teile und ihre Verbindungen zum besseren Verständnis des Systems zeigt.

Diagramm der V5 Legacy Pneumatics-Komponenten, das die verschiedenen Teile und ihre Verbindungen zeigt, die in Roboteranwendungen zur Steuerung pneumatischer Systeme verwendet werden.

Die Luftreservoir-Armaturen bestehen aus dem Schrader-Reifenpumpenventil und der Reservoir-Armatur

Die Gewinde des Reservoiranschlusses sind bereits mit Teflon beschichtet, um eine leckagefreie Abdichtung zu gewährleisten.

Diagramm, das die Komponenten und das Layout herkömmlicher Pneumatik in V5-Robotiksystemen veranschaulicht und die verschiedenen Teile und ihre Verbindungen für einen effektiven pneumatischen Betrieb zeigt.

Diagramm, das die Komponenten und das Layout herkömmlicher Pneumatik in V5-Robotiksystemen veranschaulicht und wichtige Teile und ihre Verbindungen zum besseren Verständnis der pneumatischen Funktionsweise hervorhebt.

Eine einzelne Schicht Teflonband kann um das Gewinde des Schrader-Reifenanschlusses gewickelt werden, bevor dieser in den Anschluss des Luftbehälters geschraubt wird. Dies trägt zu einer luftdichten Versiegelung bei.

Diagramm, das die Komponenten und das Layout der herkömmlichen Pneumatik im V5-System veranschaulicht und wichtige Teile und ihre Verbindungen hervorhebt, um ein besseres Verständnis der pneumatischen Funktionsweise zu ermöglichen.

Diagramm, das die Komponenten und das Layout des V5 Legacy Pneumatics-Systems veranschaulicht und verschiedene Teile und ihre Verbindungen für Bildungszwecke in der Robotik vorführt.

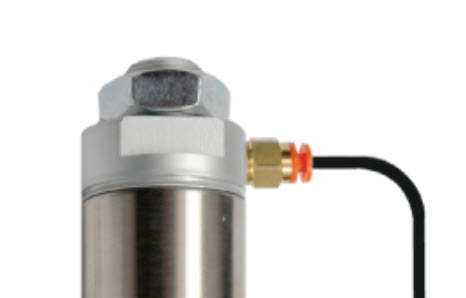

Der Schrader-Reifenpumpenanschluss und der Behälteranschluss können mit einem 7/16-Zoll-Schraubenschlüssel fest in die Anschlüsse an den Enden des Luftbehälters geschraubt werden.


Verhindern von Lecks in Zylinder- und Ventilanschlüssen

Diagramm, das die Komponenten und das Layout älterer pneumatischer Systeme in der V5-Robotik veranschaulicht und verschiedene Teile und ihre Verbindungen zeigt, um die Funktionalität des Systems besser zu verstehen.

Diagramm älterer pneumatischer Komponenten für das V5-Robotiksystem, das verschiedene Teile und ihre Verbindungen zeigt und zu Bildungszwecken in der V5-Kategoriebeschreibung verwendet wird.

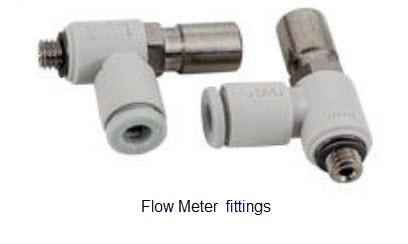

Zu den Armaturen für Pneumatikzylinder gehören Zylinderarmaturen und Durchflussmesser.

Diagramm, das die Komponenten und den Aufbau des V5 Legacy Pneumatics-Systems, einschließlich Ventilen, Sensoren und Schlauchverbindungen, zeigt, die in Roboteranwendungen verwendet werden.

Diagramm, das die Komponenten und das Layout der Legacy-Pneumatik im V5-Robotiksystem veranschaulicht und zu Bildungszwecken verschiedene Teile und ihre Verbindungen vorführt.

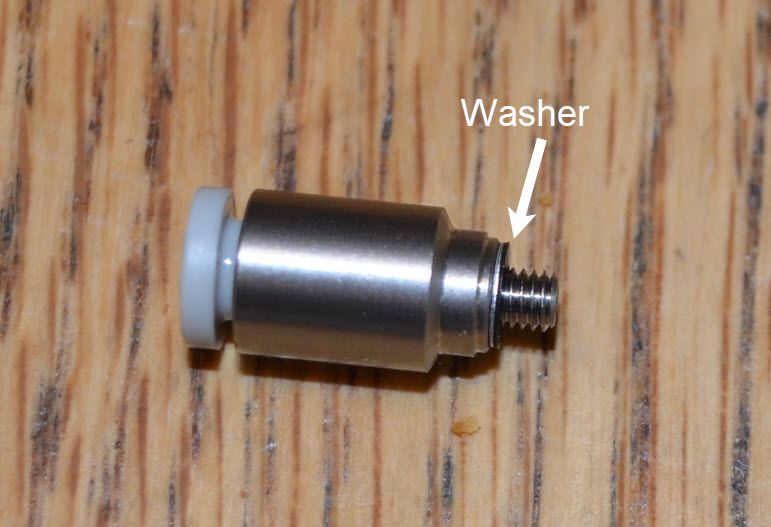

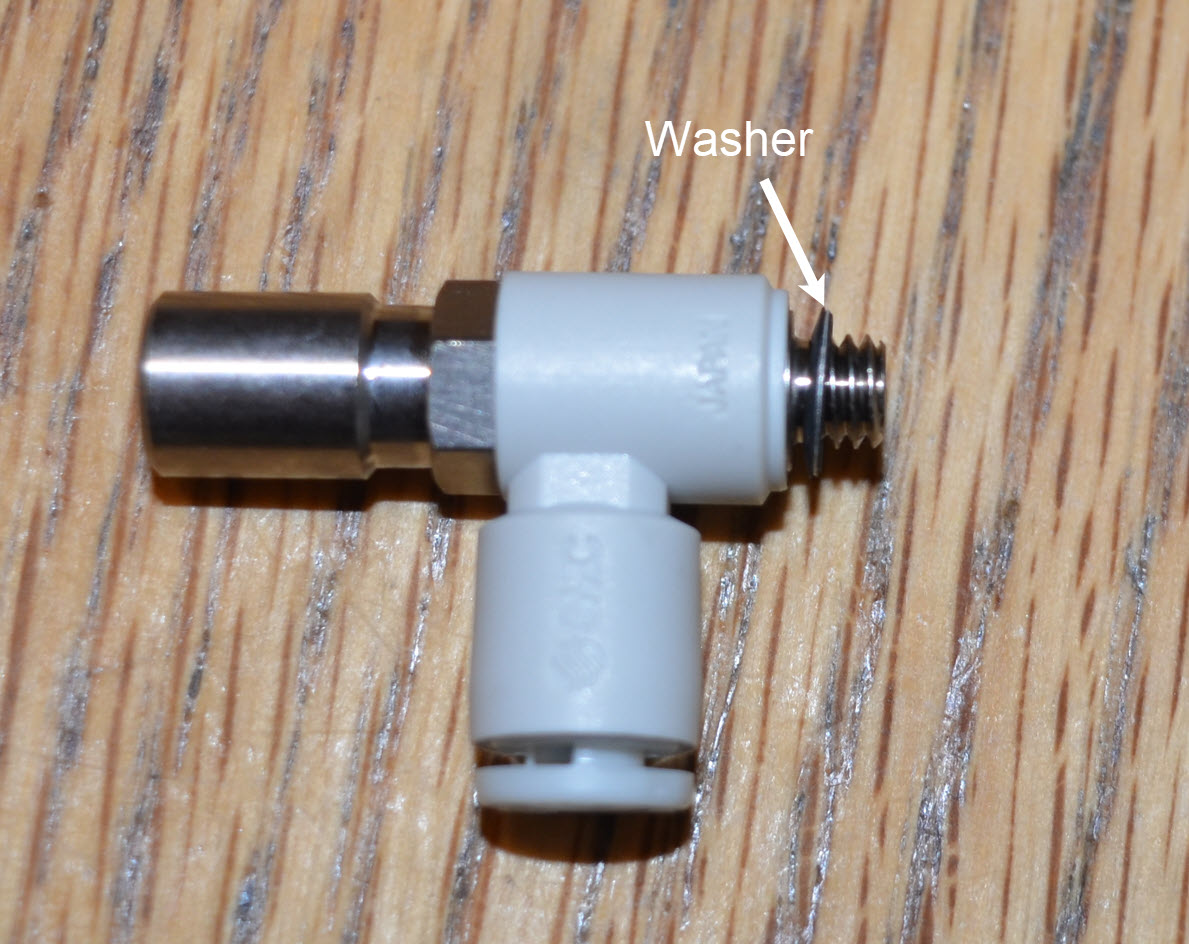

Diese Armaturen verfügen über eine Unterlegscheibe, die für eine luftdichte Abdichtung sorgt.

Diagramm, das die Komponenten und das Layout herkömmlicher Pneumatik in der V5-Robotik veranschaulicht und wichtige Teile und ihre Verbindungen zum besseren Verständnis des Systems hervorhebt.

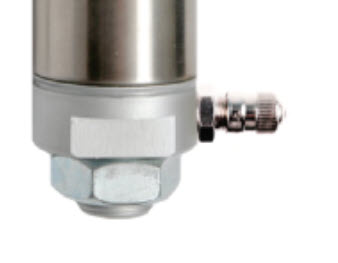

Ziehen Sie die Verschraubungen mit einer kleinen Zange vorsichtig etwa eine viertel Umdrehung über den handfesten Anzug hinaus an.

Diagramm, das die Komponenten und das Layout herkömmlicher Pneumatik in der V5-Robotik veranschaulicht und wichtige Teile und ihre Verbindungen hervorhebt, um die Funktionalität des Systems besser zu verstehen.

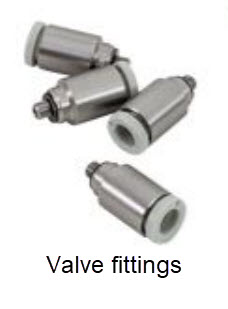

Die pneumatischen Magnetventile verwenden Ventilanschlüsse.

Diagramm, das die Komponenten und die Konfiguration älterer Pneumatik in V5-Robotiksystemen veranschaulicht und wichtige Teile und ihre Verbindungen für einen effektiven Betrieb hervorhebt.

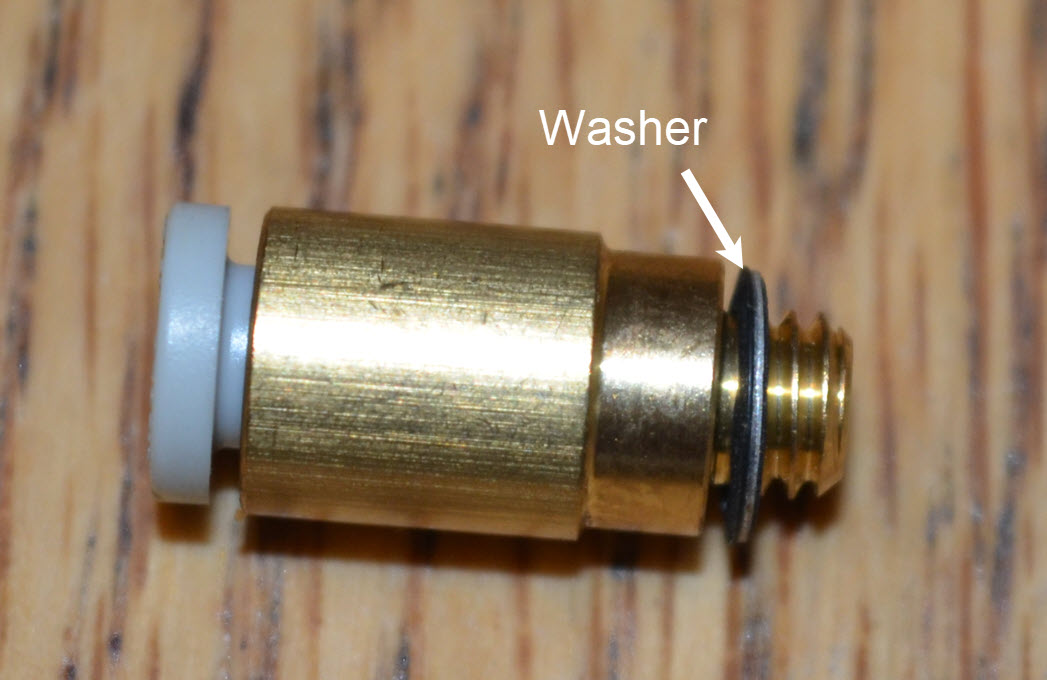

Ventilanschlüsse verfügen außerdem über Unterlegscheiben, um eine luftdichte Abdichtung zu gewährleisten.

Diagramm, das die Komponenten und das Layout älterer Pneumatik in V5-Robotiksystemen veranschaulicht und wichtige Teile und ihre Verbindungen hervorhebt, um die Funktionalität des Systems besser zu verstehen.

Auch diese Anschlüsse sollten mit einer kleinen Zange um eine Viertelumdrehung festgezogen werden.


Pneumatikschläuche schneiden, einführen und lösen

Diagramm der VEX V5 Legacy Pneumatics-Komponenten, das den Aufbau und die Anordnung verschiedener im System für Roboteranwendungen verwendeter Teile veranschaulicht.

Die Pneumatikschläuche, die zum Anschluss der Pneumatikgeräte verwendet werden, können mit einer scharfen Universalschere durchtrennt werden.

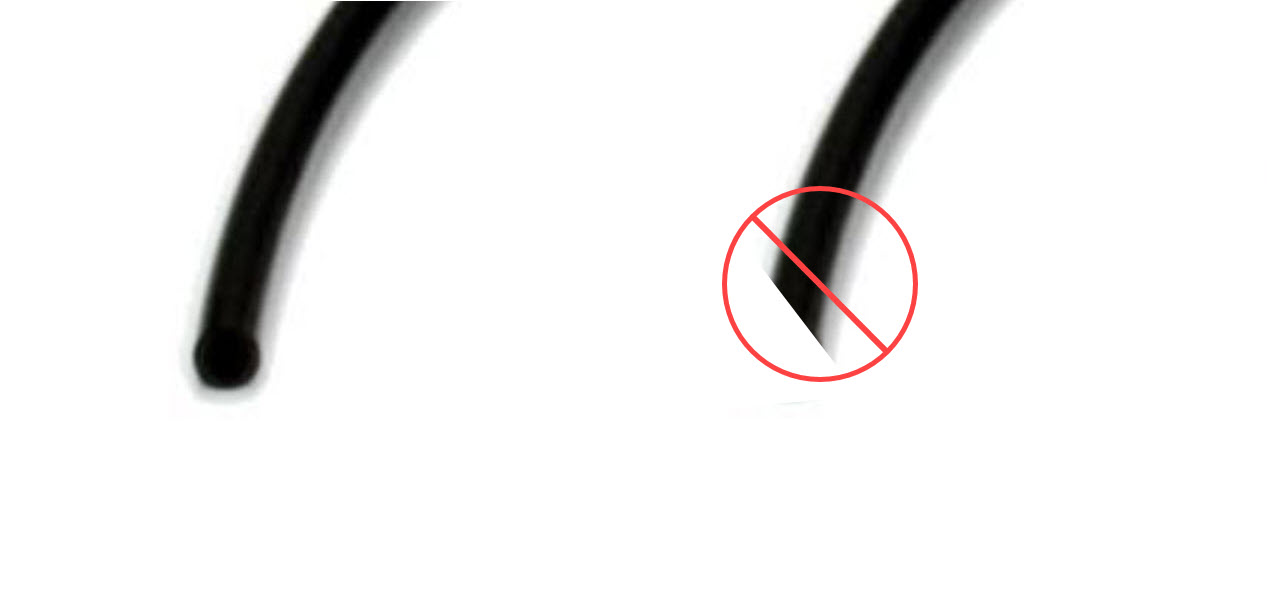

Um eine luftdichte Abdichtung zu gewährleisten, schneiden Sie den Schlauch unbedingt gerade ab, um ein quadratisches Ende zu erhalten. Schneiden Sie den Schlauch nicht schräg ab.

Hinweis: Je länger der Schlauch zwischen Ventil und Pneumatikzylinder ist, desto mehr Luftdruck geht bei jeder Aktivierung des Zylinders verloren.

Diagramm, das ältere pneumatische Komponenten und ihre Konfigurationen in V5-Robotiksystemen veranschaulicht und wichtige Teile und Verbindungen zum Verständnis ihrer Funktionalität hervorhebt.

Diagramm der VEX V5 Legacy Pneumatics-Systemkomponenten, das die Anordnung und Verbindungen pneumatischer Elemente, einschließlich Zylinder, Ventile und Luftversorgung, veranschaulicht, die für die V5-Kategoriebeschreibung relevant sind.

Alle Pneumatik-Schlauchverschraubungen nehmen den Schlauch auf, indem sie ihn einfach bis zum Anschlag in die Verschraubung einführen.

Stellen Sie sicher, dass der Pneumatikschlauch vollständig in die Armatur eingeführt ist. Es gibt eine Gummiringdichtung, durch die der Schlauch geführt werden muss, um eine luftdichte Abdichtung zu gewährleisten.

Um den Schlauch zu lösen, muss der äußere Kragen des Fittings in Richtung des Fittings gedrückt werden und dann kann der Schlauch entfernt werden.


Prüfung auf Lecks

Diagramm, das die Komponenten und den Aufbau des V5 Legacy Pneumatics-Systems, einschließlich Ventilen, Schläuchen und Druckquellen, zeigt, die in Roboteranwendungen verwendet werden.

Wenn Ihr pneumatisches System den Luftdruck längere Zeit nicht aufrechterhält, liegt irgendwo im System ein Luftleck vor.

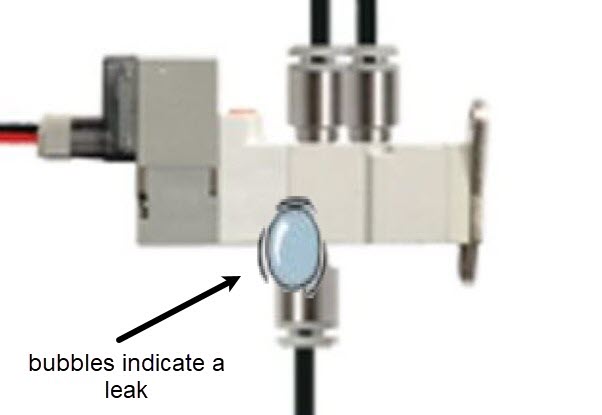

Eine Möglichkeit, auf Luftlecks zu prüfen, besteht darin, eine kleine Menge Seifenwasserlösung auf die Bereiche aufzutragen, an denen die Armaturen angeschlossen sind. Wenn an einer dieser Stellen Blasen entstehen, liegt ein Luftleck vor und die Armatur muss festgezogen werden.

Hinweis: Tragen Sie keine Seifen- und Wasserlösung auf elektronische Verbindungen auf.
